软启动
软启动工作原理
软启动工作原理标题：软启动工作原理引言概述：软启动是一种机电启动方式，通过控制器对机电进行逐渐增加电压的方式启动，以减少启动时的冲击力，延长机电寿命。
本文将详细介绍软启动的工作原理。
一、软启动器的基本原理1.1 控制器控制电压输出软启动器通过内置的控制器，控制电压的输出。
在启动时，控制器会逐渐增加输出电压，从而实现机电的缓慢启动。
1.2 机电启动过程软启动器会根据设定的启动时间和加速度曲线，控制机电的启动过程。
在启动过程中，机电会逐渐达到额定转速，减少了启动时的冲击力。
1.3 保护功能软启动器还具有多种保护功能，如过载保护、短路保护等，保障机电和设备的安全运行。
二、软启动器的工作原理2.1 调压器控制软启动器内置了调压器，可以控制输出电压的大小。
在启动时，调压器会逐渐增加输出电压，实现机电的缓慢启动。
2.2 控制器算法软启动器的控制器采用了先进的算法，可以根据设定的参数和曲线，控制机电的启动过程。
通过精确的控制，实现了机电的平稳启动。
2.3 监测功能软启动器还具有监测功能，可以监测机电的运行状态，及时发现问题并做出相应处理，保障机电和设备的安全运行。
三、软启动器的优势3.1 减少启动冲击软启动器可以减少机电启动时的冲击力，减少设备的损坏和维修成本。
3.2 延长机电寿命通过缓慢启动，软启动器可以减少机电的磨损，延长机电的寿命。
3.3 节能环保软启动器可以减少启动时的能耗，节约电力资源，符合节能环保的要求。
四、软启动器的应用范围4.1 工业领域软启动器广泛应用于各种工业设备中，如风机、泵等，减少启动时的冲击力，保护设备。
4.2 建造领域在建造领域，软启动器可以用于升降机、空调等设备，实现平稳启动，延长设备寿命。
4.3 其他领域软启动器还可以应用于交通运输、医疗设备等领域，保障设备的安全运行。
五、总结软启动器通过控制器对机电进行缓慢启动，减少启动时的冲击力，延长机电寿命，具有广泛的应用范围和优势。
在各个领域中，软启动器都发挥着重要的作用，保障设备的安全运行。

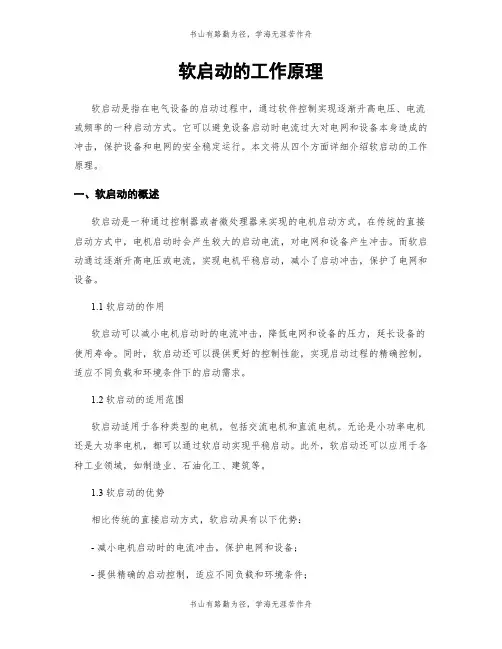

软启动的工作原理
软启动的工作原理软启动是指在电气设备的启动过程中，通过软件控制实现逐渐升高电压、电流或频率的一种启动方式。
它可以避免设备启动时电流过大对电网和设备本身造成的冲击，保护设备和电网的安全稳定运行。
本文将从四个方面详细介绍软启动的工作原理。
一、软启动的概述软启动是一种通过控制器或者微处理器来实现的电机启动方式。
在传统的直接启动方式中，电机启动时会产生较大的启动电流，对电网和设备产生冲击。
而软启动通过逐渐升高电压或电流，实现电机平稳启动，减小了启动冲击，保护了电网和设备。
1.1 软启动的作用软启动可以减小电机启动时的电流冲击，降低电网和设备的压力，延长设备的使用寿命。
同时，软启动还可以提供更好的控制性能，实现启动过程的精确控制，适应不同负载和环境条件下的启动需求。
1.2 软启动的适用范围软启动适用于各种类型的电机，包括交流电机和直流电机。
无论是小功率电机还是大功率电机，都可以通过软启动实现平稳启动。
此外，软启动还可以应用于各种工业领域，如制造业、石油化工、建筑等。
1.3 软启动的优势相比传统的直接启动方式，软启动具有以下优势：- 减小电机启动时的电流冲击，保护电网和设备；- 提供精确的启动控制，适应不同负载和环境条件；- 延长设备的使用寿命，减少维修和更换成本；- 提高电机的效率和性能，降低能耗和运行成本。
二、软启动的工作原理软启动通过控制器或者微处理器实现电机启动过程中电压、电流或频率的逐渐升高。
下面将从控制器、电压升高和电流控制三个方面介绍软启动的工作原理。
2.1 控制器软启动的控制器是整个系统的核心部件，负责监测电机的状态并控制电压、电流或频率的升高。
控制器通常由微处理器和相关电路组成，通过接收传感器的反馈信号，实时调整输出信号，控制电机启动过程。
2.2 电压升高软启动的一种常见方式是通过逐渐升高电压来实现电机的启动。
控制器根据预设的启动曲线，逐步增加输出电压，使电机从静止状态逐渐加速到额定转速。
软启动的工作原理
软启动的工作原理软启动是一种常见的电气控制技术，它用于控制大功率电动机的启动过程，以减少启动时的电流冲击和机械冲击，保护设备和延长使用寿命。
本文将详细介绍软启动的工作原理，包括其基本原理、工作流程、优点和应用。
一、软启动的基本原理1.1 电压调制原理软启动通过改变电压的波形来实现电动机的平稳启动。
它通过调制电源电压，使电动机在启动阶段逐渐加速，从而减小了启动时的电流冲击。
1.2 脉宽调制原理软启动采用脉宽调制技术，通过调整开关器件的导通时间和关闭时间来控制输出电压的大小。
在启动过程中，软启动逐渐增加脉冲宽度，从而实现电动机的平稳启动。
1.3 控制电路原理软启动通过控制电路来实现电压和脉冲宽度的调节。
控制电路根据电动机的负载情况和启动阶段的需求，动态调整输出电压和脉冲宽度，以实现电动机的平稳启动。
二、软启动的工作流程2.1 启动阶段在启动阶段，软启动会逐渐增加输出电压和脉冲宽度，使电动机逐渐加速。
这样可以减小启动时的电流冲击，保护电动机和其他设备。
2.2 运行阶段一旦电动机达到额定转速，软启动会保持输出电压和脉冲宽度的稳定，以保证电动机的正常运行。
在这个阶段，软启动再也不起作用，电动机由直接供电驱动。
2.3 故障保护软启动还具有故障保护功能，可以监测电动机的运行状态，并在浮现故障时及时住手电动机的运行，以保护设备和人员的安全。
三、软启动的优点3.1 减小电流冲击软启动可以减小电动机启动时的电流冲击，降低了电网的负荷，减少了电动机和其他设备的损坏风险。
3.2 降低机械冲击软启动通过逐渐加速电动机，减小了机械冲击，延长了设备的使用寿命。
3.3 节能减排软启动在启动过程中逐渐调整输出电压和脉冲宽度，减少了能耗，达到了节能减排的效果。
四、软启动的应用4.1 电动机启动软启动广泛应用于大功率电动机的启动过程，如空调、水泵、风机等设备。
4.2 电网稳定软启动可以减小电动机启动时的电流冲击，降低了电网的负荷波动，提高了电网的稳定性。

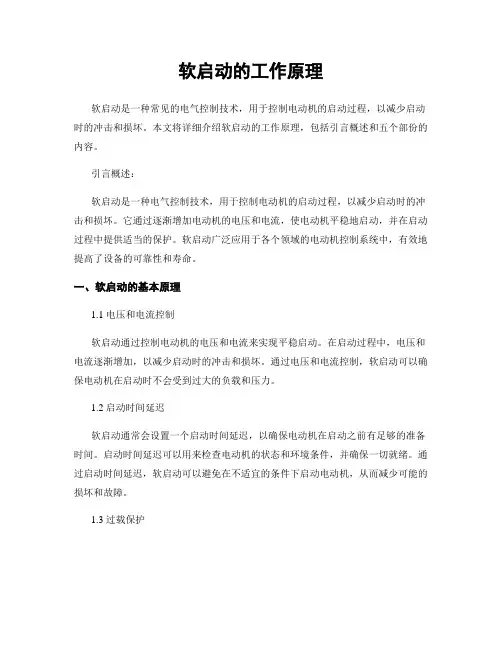

软启动的工作原理
软启动的工作原理软启动是一种常见的电气控制技术，用于控制电动机的启动过程，以减少启动时的冲击和损坏。
本文将详细介绍软启动的工作原理，包括引言概述和五个部份的内容。
引言概述：软启动是一种电气控制技术，用于控制电动机的启动过程，以减少启动时的冲击和损坏。
它通过逐渐增加电动机的电压和电流，使电动机平稳地启动，并在启动过程中提供适当的保护。
软启动广泛应用于各个领域的电动机控制系统中，有效地提高了设备的可靠性和寿命。
一、软启动的基本原理1.1 电压和电流控制软启动通过控制电动机的电压和电流来实现平稳启动。
在启动过程中，电压和电流逐渐增加，以减少启动时的冲击和损坏。
通过电压和电流控制，软启动可以确保电动机在启动时不会受到过大的负载和压力。
1.2 启动时间延迟软启动通常会设置一个启动时间延迟，以确保电动机在启动之前有足够的准备时间。
启动时间延迟可以用来检查电动机的状态和环境条件，并确保一切就绪。
通过启动时间延迟，软启动可以避免在不适宜的条件下启动电动机，从而减少可能的损坏和故障。
1.3 过载保护软启动还可以提供过载保护功能，以保护电动机在启动过程中不受过大的负载和压力。
当电动机承受过大的负载时，软启动可以及时检测到，并采取相应的措施，如降低电压和电流，以保护电动机的正常运行。
二、软启动的工作过程2.1 启动准备在软启动开始之前，系统会进行一系列的准备工作。
这包括检查电动机的状态和环境条件，确保一切就绪。
系统还会设置启动时间延迟，以确保电动机有足够的准备时间。
2.2 电压和电流控制软启动通过逐渐增加电动机的电压和电流来实现平稳启动。
在启动过程中，系统会监测电动机的电压和电流，并根据设定的参数进行控制。
通过电压和电流控制，软启动可以确保电动机在启动时不会受到过大的负载和压力。
2.3 过载保护软启动还可以提供过载保护功能，以保护电动机在启动过程中不受过大的负载和压力。
当电动机承受过大的负载时，软启动会及时检测到，并采取相应的措施，如降低电压和电流，以保护电动机的正常运行。
电机软启动方案
电机软启动方案概述在许多工业和商业应用中，电机的软启动是一种非常重要的功能。
软启动允许电机在启动时逐渐增加其转速，从而减少电机和相关设备的机械和电气应力。
本文将介绍电机软启动的原理、作用以及一些常用的软启动方案。
软启动原理软启动通过控制电机的起动电流和起动时间来实现。
在传统的直接启动中，电机会瞬间吸取很高的电流以启动，这可能给电机和电源带来很大的压力。
而软启动则通过渐进地增加电机的起动电压或者控制启动电流的斜率，来实现平滑启动。
软启动的作用软启动具有许多重要的作用： 1. 降低起动电流：软启动可以减少电机启动时的电流冲击，从而降低对电源和电气装置的压力，减少因电流冲击而引起的故障。
2. 保护电机：通过软启动，电机可以缓慢增加转速，减少电机和相关设备的机械和电气应力，延长设备的使用寿命。
3. 提高效率：软启动可以避免电机在启动时的能量损耗，提高整个系统的效率。
常用的软启动方案以下是几种常见的电机软启动方案：自耦变压器软启动自耦变压器软启动是一种经济实用的软启动方法。
它通过在电动机电源端增加一个自耦变压器来实现软启动过程。
自耦变压器具有多个启动绕组，可以逐渐降低电机的启动电流和转矩。
该方法的优点是简单可靠，但启动转矩较低。
电压斩波软启动电压斩波软启动使用电压斩波器来控制电机的最大电压，从而减少起动电流。
电压斩波器可以是可控硅、IGBT等器件。
该方法的优点是可靠性高，启动过程平稳，且可以灵活调节起动电流和转矩。
频率变化软启动频率变化软启动通过变频器控制电机的电源频率和电压，实现平滑的启动过程。
变频器可以逐渐增加电机的频率和转速，从而减少起动电流和转矩。
该方法具有启动转矩大、可靠性高的特点，适用于对起动转矩要求较高的场合。
直流电抗软启动直流电抗软启动通过串联电感器将电源与电动机相连，形成一个电感-电阻电路，从而限制起动电流。
该方法的优点是简单可靠，而且可以逐渐降低电动机的起动电流。
但同时也会增加电机和电源的功率损耗。

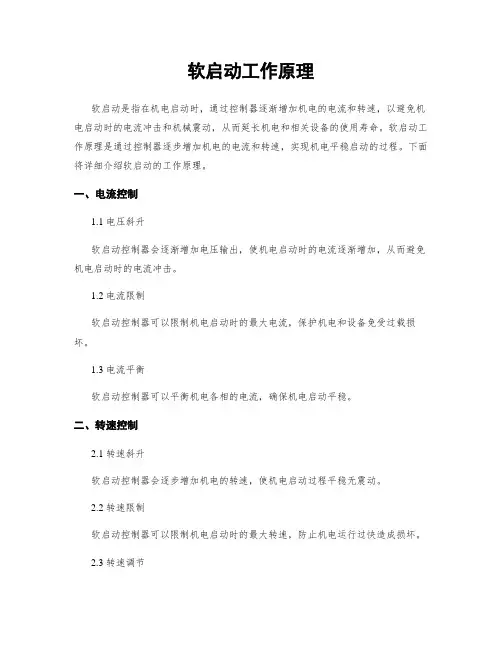

软启动工作原理
软启动工作原理软启动是指在机电启动时，通过控制器逐渐增加机电的电流和转速，以避免机电启动时的电流冲击和机械震动，从而延长机电和相关设备的使用寿命。
软启动工作原理是通过控制器逐步增加机电的电流和转速，实现机电平稳启动的过程。
下面将详细介绍软启动的工作原理。
一、电流控制1.1 电压斜升软启动控制器会逐渐增加电压输出，使机电启动时的电流逐渐增加，从而避免机电启动时的电流冲击。
1.2 电流限制软启动控制器可以限制机电启动时的最大电流，保护机电和设备免受过载损坏。
1.3 电流平衡软启动控制器可以平衡机电各相的电流，确保机电启动平稳。
二、转速控制2.1 转速斜升软启动控制器会逐步增加机电的转速，使机电启动过程平稳无震动。
2.2 转速限制软启动控制器可以限制机电启动时的最大转速，防止机电运行过快造成损坏。
2.3 转速调节软启动控制器可以根据实际需要调节机电的启动转速，适应不同的工作环境和负载。
三、保护功能3.1 过载保护软启动控制器可以监测机电的电流和温度，一旦超过设定值就会自动停机，保护机电和设备不受损坏。
3.2 短路保护软启动控制器可以检测机电的电路是否短路，及时住手机电工作，避免事故发生。
3.3 过压保护软启动控制器可以监测电网电压，一旦超过额定值就会住手机电工作，保护设备免受损坏。
四、启动方式4.1 定时启动软启动控制器可以设置启动延时时间，实现定时启动机电，避免同时启动多台设备造成电网冲击。
4.2 手动启动软启动控制器可以手动控制机电的启动，方便操作人员根据实际情况启停机电。
4.3 远程启动软启动控制器可以通过远程控制实现机电的启动，方便远程监控和操作。
五、节能效果5.1 降低启动电流软启动控制器通过逐步增加机电的电流和转速，降低了启动时的电流冲击，减少了电网负荷。
5.2 延长设备寿命软启动控制器通过平稳启动机电，减少了机械震动和损坏，延长了机电和设备的使用寿命。
5.3 提高工作效率软启动控制器可以根据实际需要调节机电的启动参数，提高了机电的工作效率，节约了能源消耗。
《电动机的软启动》课件
空调与制冷系统
在空调与制冷系统中，电动机的软启动可以有效地减小机械冲击和振动，延长设备使用寿命和提高系 统的稳定性。
例如，在中央空调系统中，电动机的软启动可以减小空调压缩机启动时的机械冲击和振动，提高系统 的稳定性和可靠性。在制冷系统中，电动机的软启动可以减小制冷剂泵启动时的机械冲击和振动，提 高系统的安全性和稳定性。
案例二：智能家居中的电动机软启动
总结词
智能家居电动机的软启动应用
详细描述
探讨在智能家居系统中，如何利用软启动技术对小型 电动机进行控制，实现、软启动电路设 计及实现效果。
案例三：风力发电系统中电动机的软启动
总结词
风力发电系统中电动机的软启动应用
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《电动机的软启动》 ppt课件
目录
CONTENTS
• 电动机软启动的基本概念 • 电动机软启动的分类 • 电动机软启动的应用场景 • 电动机软启动的案例分析 • 电动机软启动的发展趋势与未来展望
REPORT
CATALOG
DATE
ANALYSIS
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
电动机软启动的应用场 景
工业自动化
工业自动化是电动机软启动技术应用 最广泛的领域之一。在生产线、包装 机械、物料输送等自动化系统中，电 动机的软启动可以有效地降低启动电 流，减小机械冲击，延长设备使用寿 命。
VS
软启动的工作原理
软启动的工作原理软启动是指在启动电动机时，通过逐步增加电压或电流的方式，以减小电动机启动时的冲击和压力，保护电动机和相关设备的一种启动方式。
软启动器通常由主电源、控制电路和功率电路组成，其工作原理如下：1. 主电源：软启动器使用主电源作为电动机的供电来源。
主电源可以是交流电源或直流电源，根据实际需求选择。
2. 控制电路：软启动器的控制电路用于控制启动过程中电压或电流的增加。
控制电路通常由微处理器或可编程逻辑控制器（PLC）等组成，根据预设的启动曲线控制功率电路的输出。
3. 功率电路：软启动器的功率电路负责调节电动机的电压或电流。
它通常由可控硅（SCR）或晶闸管等器件组成，通过控制这些器件的导通角度和导通时间来实现电动机启动过程中电压或电流的逐步增加。
软启动器的工作流程如下：1. 启动准备：当软启动器接收到启动信号时，控制电路将开始执行启动过程的预设曲线。
预设曲线可以根据电动机的特性和负载要求进行调整。
2. 电压或电流逐步增加：控制电路通过调节功率电路的导通角度和导通时间，逐步增加电动机的电压或电流。
这样可以避免电动机启动时的冲击和压力，减小设备的损坏风险。
3. 启动完成：当电动机的电压或电流达到预设值时，软启动器将停止逐步增加，并将电动机的电压或电流稳定在设定值上。
此时，电动机已经完成启动过程，可以正常运行。
软启动器的优势包括：1. 减小启动冲击：软启动器通过逐步增加电压或电流，减小了电动机启动时的冲击和压力，降低了设备的损坏风险。
2. 保护设备：软启动器可以延长电动机和相关设备的使用寿命，减少维修和更换的频率，降低了运营成本。
3. 节能效果：软启动器可以减少电动机启动时的电流峰值，降低了电网的负荷，提高了电能利用率，节约了能源。
4. 灵活性：软启动器可以根据实际需求进行调整，适应不同负载和电动机特性的启动要求。
总结：软启动器通过逐步增加电动机的电压或电流，减小了启动冲击和压力，保护了电动机和相关设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.什么是软起动器？它与变频器有什么区别？
软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为SoftStarter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率;软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
2.什么是电动机的软起动？有哪几种起动方式？
运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式。
(1)斜坡升压软起动。
这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。
其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。
(2)斜坡恒流软起动。
这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。
起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。
电流上升速率大，则起动转矩大，起动时间短。
该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。
(3)阶跃起动。
开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。
通过调节起动电流设定值，可以达到快速起动效果。
(4)脉冲冲击起动。
在起动开始阶段，让晶闸管在级短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。
该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。
3.软起动与传统减压起动方式的不同之处在哪里？
笼型电机传统的减压起动方式有Y-Δ起动、自耦减压起动、电抗器起动等。
这些起动方式都属于有级减压起动，存在明显缺点，即起动过程中出现二次冲击电流。
软起动与传统减压起动方式的不同之处是:
(1)无冲击电流。
软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。
(2)恒流起动。
软起动器可以引入电流闭环控制，使电机在起动过程中保持恒流，确保电机平稳起动。
(3)根据负载情况及电网继电保护特性选择，可自由地无级调整至最佳的起动电流。
1 软启动器工作原理与主电路图
软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用
（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点
Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
Alt48在保持加速力矩的同时，实时计算定子和转子的功率。
在整个加速周期连续计算电机功率因数和定子损耗，通过检测电压和电流来计算功率因数，并扣除定子损耗，得到实际的转子功率和电机力矩。
4 Alt48软启动器的应用
设计采用一拖二方案，见图4，即一台软启动器带两台水泵，可以依次启动，停止两台水泵。
一拖二方案主要特点是节约一台软启动器，减少了投资，充分体现了方案的经济性，实用性。
(1) 启动过程：首先选择一台电动机在软启动器拖动下按所选定的启动方式逐渐提升输出电压，达到工频电压后，旁路接触器接通。
然后，软启动器从该回路中切除，去启动下一台电机。
(2) 停止过程：先启动软启动器与旁路接触器并联运行，然后切除旁路，最后软启动器按所选定的停车方式逐渐降低输出电压直到停止。
5 应用效果
通过一年的运行，表明该装置可靠性高，性能完善，能满足生产要求。
主要体现在以下几点：
(1) 使用软启动器后，启动电流明显降低，减少配电容量与增容投资。
(2) 软启动器实现平稳启动，对水泵及管道无冲击，提高供电可靠性和供水可靠性。
(3) 采用软停车方式减少对机械的冲击，防止水锤效应，延长水泵及其相关设备的使用寿命。
(4) 多种启动模式及保护功能融于一体，防止事故的产生。
