《排水泵站》课件
详细描述
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
排水泵站主要由集水池、水泵、管道、阀门等组成。在排水泵站中，集水池收集雨水或污水，水泵将集水池中的水提升到一定高度，然后通过管道输送到处理设施或排放口。在输送过程中，阀门用于调节流量和控制水流方向。
总结词
总结词
掌握常见故障及排除方法是保证排水泵站正常运行的重要保障。
详细描述
排水泵站在运行过程中可能会遇到各种故障，如水泵堵塞、电机故障、阀门失灵等。为了确保排水泵站的正常运行，需要定期检查和维护设备，及时发现并排除故障。对于常见故障，可以采取相应的措施进行修复或更换损坏的部件。同时，建立完善的故障记录和维修档案，方便后续管理和维护。
排水泵站的工作原理
03
总结词
了解泵的基本构造和工作原理是掌握排水泵站工作原理的基础。
详细描述
泵是一种通过旋转或往复运动将能量传递给流体的机械，它能够将原动机的机械能或其他外部能量传送给液体，使液体能量增加。根据不同的工作原理，泵可以分为叶片式、容积式、喷射式等多种类型。
VS
了解排水泵站的工作流程是掌握其运行机制的关键。
《排水泵站》ppt课件
CATALOGUE
目录
排水泵站概述排水泵站的结构与组成排水泵站的工作原理排水泵站的运行与维护排水泵站的应用与案例分析
排水泵站概述
01
排水泵站是用于收集、输送和排放城市雨水和污水的市政设施。
定义
排水泵站的主要功能是确保城市排水系统的正常运行，防止洪涝灾害，保障市民的正常生活和城市的发展。
设计特点
该排水泵站采用了一体化设计，将水泵、电机和管道等部件集成在一起，方便安装和维护。同时，采用了高效的水泵和电机，提高了排水效率。
案例介绍：某工业园区由于生产过程中会产生大量的废水，需要建设排水泵站来收集和排放废水。
《泵与泵站》课件05(第5章 排水泵站)
机组布置
（a）适用于卧式泵 （b）（c）适用于立式泵
泵机组间距和通道各部分尺寸和给水泵房要求一样。
§5.2.3 机组与管道布置
吸水管路 1. 污水泵站常采用自灌式工作，吸水管路需要设置阀门。 2. 每天泵应设置单独的吸水管。 3. 吸水管设计流速：大于0.7m/s，一般 1.0~1.5m/s，吸水 管很短时，可2.0~2.5m/s。 4. 如果泵站为非自灌式工作，应采用真空泵或水射器引 水，吸水管进口处不允许设置底阀。
1—泵站；2—出流井；3—溢流管； 4—出流管；5—排出口
出流管：流速0.6~1.0m/s， 向河道下游倾斜， 避免与河道垂直。
§5.3.5 雨水泵站的特点
机组布置
雨水泵站中水泵一般都是单行排列。
各泵独立吸水，独立排入出流井中
吸水管路
吸水口至集水池底距离D/2~D，如必需大于D时，需设导流锥。
集水池和机器间各设有单独的进口。 5. 在地下式排水泵站内，扶梯通常沿着房屋周边布置。如地下部
分深度超过3m时，应设中间平台。 6. 在机器间的地板上应有排水沟和集水坑。 7. 对于非自动化泵站，在集水池中应设置水位指示器。 8. 当泵站有被洪水淹没的可能时，应设必要的防洪措施。 9. 集水池间的通风管必须伸到工作平台以下，以免在抽风时臭气
合流泵站的工艺设计、布置、构造等具有污水泵站和 雨水泵站两者的特点。
合流泵站设计选泵时，不仅要装设流量较大的用以抽 送雨天合流污水的水泵，还要装设小流量的水泵，用 于不下雨时抽送经常连续流来的少量污水。
§5.4.1 合流泵站的特点
第5章 排水泵站
5.5 螺旋泵站的设计
§5.1.2 几种典型的排水泵站
中途泵站 终点泵站
自灌式泵站 非自灌式泵站
（a）适用于卧式泵 （b）（c）适用于立式泵
泵机组间距和通道各部分尺寸和给水泵房要求一样。
§5.2.3 机组与管道布置
吸水管路 1. 污水泵站常采用自灌式工作，吸水管路需要设置阀门。 2. 每天泵应设置单独的吸水管。 3. 吸水管设计流速：大于0.7m/s，一般 1.0~1.5m/s，吸水 管很短时，可2.0~2.5m/s。 4. 如果泵站为非自灌式工作，应采用真空泵或水射器引 水，吸水管进口处不允许设置底阀。
1—泵站；2—出流井；3—溢流管； 4—出流管；5—排出口
出流管：流速0.6~1.0m/s， 向河道下游倾斜， 避免与河道垂直。
§5.3.5 雨水泵站的特点
机组布置
雨水泵站中水泵一般都是单行排列。
各泵独立吸水，独立排入出流井中
吸水管路
吸水口至集水池底距离D/2~D，如必需大于D时，需设导流锥。
集水池和机器间各设有单独的进口。 5. 在地下式排水泵站内，扶梯通常沿着房屋周边布置。如地下部
分深度超过3m时，应设中间平台。 6. 在机器间的地板上应有排水沟和集水坑。 7. 对于非自动化泵站，在集水池中应设置水位指示器。 8. 当泵站有被洪水淹没的可能时，应设必要的防洪措施。 9. 集水池间的通风管必须伸到工作平台以下，以免在抽风时臭气
合流泵站的工艺设计、布置、构造等具有污水泵站和 雨水泵站两者的特点。
合流泵站设计选泵时，不仅要装设流量较大的用以抽 送雨天合流污水的水泵，还要装设小流量的水泵，用 于不下雨时抽送经常连续流来的少量污水。
§5.4.1 合流泵站的特点
第5章 排水泵站
5.5 螺旋泵站的设计
§5.1.2 几种典型的排水泵站
中途泵站 终点泵站
自灌式泵站 非自灌式泵站
43_排水泵站课件
§2 排水泵站
【例】离心泵启动前需将泵壳和吸水管路灌满水 ， 灌水的作用是〔 〕 。A. 防止水泵发生气蚀B.增大叶轮进口真空值C. 降低水泵启动功率D. 降低电耗
§2 排水泵站
【例】 以下参数中〔 〕 不能用来衡量水泵的吸水性能。A.允许吸上真空高度B.气蚀余量
§2 排水泵站
§2 排水泵站
集水池不小于最大一 台泵30s的出水量〔不考虑调节作用〕 控制水流条件 ， 以不影响轴流泵性能进入池中的水流均匀地流向各台水泵不致引起旋流集水池进口流速尽可能的缓慢流线 不要突然扩大和改变方向。
§2 排水泵站
七、合流泵站在合流制或截流式合流污水系统中 ， 用以提升或排除效劳区域内的污水和雨水的泵站合流泵站的工艺设计、布置、构造等具有污水泵站和雨水泵站两者的特点。在合流泵站设计选泵时 ， 不仅要装设流量较大的用以抽送雨天合流污水的水泵 ， 还要装设小流量的水泵 ， 用于不下雨时抽送经常连续流来的少量污水。
自动控制的污水泵站集水池容积计算：
§2 排水泵站
【例】设污水泵站内最大一 台泵的流量是30m3/min ， 那么集水池容积应不小于〔〕 m3。30m3/min ×5min= 150m3
§2 排水泵站
五、机组布置污水泵站中机组台数 ， 一般台数较少 ， 而且污水泵都是从轴向进水 ， 一侧出水 ， 所以常采取并列的布置形式。为了减小集水池的容积 ， 污水泵机组的开、停比较频繁 。为此 ， 污水泵常常采取自灌式工作。吸水管： 一泵一管 ， 以防堵塞； 必须装设闸门 ， 以便检修水泵。
§2 排水泵站
螺旋泵可直接提升杂粒、木块、碎布等污物。用在提升活性污泥和含油污水时 ， 由于其转速慢 ， 所以不会打碎污泥颗粒和矾花。扬程较低 ， 一般为3～6m。出水量直接与进水水位有关 ， 故不适用于水位变化较的场合 。必须斜装 ， 占地较大。螺旋泵在敞开布置的情况下 ， 水泵运行时 ， 由于污水被搅动而有臭气逸出。
【例】离心泵启动前需将泵壳和吸水管路灌满水 ， 灌水的作用是〔 〕 。A. 防止水泵发生气蚀B.增大叶轮进口真空值C. 降低水泵启动功率D. 降低电耗
§2 排水泵站
【例】 以下参数中〔 〕 不能用来衡量水泵的吸水性能。A.允许吸上真空高度B.气蚀余量
§2 排水泵站
§2 排水泵站
集水池不小于最大一 台泵30s的出水量〔不考虑调节作用〕 控制水流条件 ， 以不影响轴流泵性能进入池中的水流均匀地流向各台水泵不致引起旋流集水池进口流速尽可能的缓慢流线 不要突然扩大和改变方向。
§2 排水泵站
七、合流泵站在合流制或截流式合流污水系统中 ， 用以提升或排除效劳区域内的污水和雨水的泵站合流泵站的工艺设计、布置、构造等具有污水泵站和雨水泵站两者的特点。在合流泵站设计选泵时 ， 不仅要装设流量较大的用以抽送雨天合流污水的水泵 ， 还要装设小流量的水泵 ， 用于不下雨时抽送经常连续流来的少量污水。
自动控制的污水泵站集水池容积计算：
§2 排水泵站
【例】设污水泵站内最大一 台泵的流量是30m3/min ， 那么集水池容积应不小于〔〕 m3。30m3/min ×5min= 150m3
§2 排水泵站
五、机组布置污水泵站中机组台数 ， 一般台数较少 ， 而且污水泵都是从轴向进水 ， 一侧出水 ， 所以常采取并列的布置形式。为了减小集水池的容积 ， 污水泵机组的开、停比较频繁 。为此 ， 污水泵常常采取自灌式工作。吸水管： 一泵一管 ， 以防堵塞； 必须装设闸门 ， 以便检修水泵。
§2 排水泵站
螺旋泵可直接提升杂粒、木块、碎布等污物。用在提升活性污泥和含油污水时 ， 由于其转速慢 ， 所以不会打碎污泥颗粒和矾花。扬程较低 ， 一般为3～6m。出水量直接与进水水位有关 ， 故不适用于水位变化较的场合 。必须斜装 ， 占地较大。螺旋泵在敞开布置的情况下 ， 水泵运行时 ， 由于污水被搅动而有臭气逸出。
第5章排水泵站PPT课件
下)，设l-2套机组；大型排水泵站(最高日污水量超 过15000m3)设3-4套机组。
第7页/共28页
• 2、泵站的扬程
H HSS Hsd hs hd
Hss——吸水地形高度(m)，为集水池内最低水位与 水泵轴线之高差； Hsd——压水地形高度(m)，为水泵轴线与输水最高 点(即压水管出口处)之高差； Σhs和Σhd——污水通过吸水管路和压水管路中的水 头损失(包括沿程损失和局部损失)。

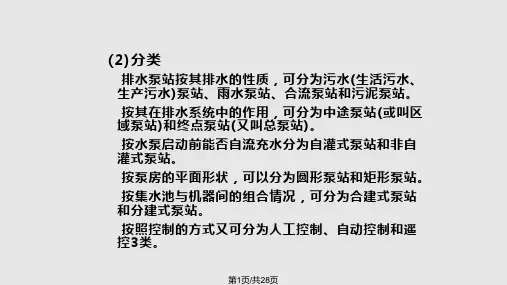

(2)分类
排水泵站按其排水的性质，可分为污水(生活污水、 生产污水)泵站、雨水泵站、合流泵站和污泥泵站。 按其在排水系统中的作用，可分为中途泵站(或叫区 域泵站)和终点泵站(又叫总泵站)。 按水泵启动前能否自流充水分为自灌式泵站和非自 灌式泵站。 按泵房的平面形状，可以分为圆形泵站和矩形泵站。 按集水池与机器间的组合情况，可分为合建式泵站 和分建式泵站。 按照控制的方式又可分为人工控制、自动控制和遥 控3类。
• 5.4.2 合流泵站示例
第27页/共28页
感谢您的观看！
第28页/共28页
第21页/共28页
• 5.3.2 水泵的选择
(1)流量：应满足最大设计流量的要求，但也必须 考虑到雨水径流量的变化。雨水泵的台数，一般不 宜少于2—3台．以便适应来水流量的变化。
大型雨水泵站按流入泵站的雨水管道设计流量来 选择水泵，小型雨水泵站中(流量在2.5m3／h以下)， 水泵的总抽水能力可略大于雨水管道设计流量。
第5页/共28页
小结设计要点：
• 由于污水泵站一般为常年运行,选用自灌式泵房比较方便, 只有在特殊情况下才选用非自灌式泵房
• 水泵台数不多于四台的污水泵站和三台或以下的雨水泵站， 其地下部分结构采用圆形最为经济，其地面以上构筑物的 形式，必须与周围建筑物相适应。
第7页/共28页
• 2、泵站的扬程
H HSS Hsd hs hd
Hss——吸水地形高度(m)，为集水池内最低水位与 水泵轴线之高差； Hsd——压水地形高度(m)，为水泵轴线与输水最高 点(即压水管出口处)之高差； Σhs和Σhd——污水通过吸水管路和压水管路中的水 头损失(包括沿程损失和局部损失)。
(2)分类
排水泵站按其排水的性质，可分为污水(生活污水、 生产污水)泵站、雨水泵站、合流泵站和污泥泵站。 按其在排水系统中的作用，可分为中途泵站(或叫区 域泵站)和终点泵站(又叫总泵站)。 按水泵启动前能否自流充水分为自灌式泵站和非自 灌式泵站。 按泵房的平面形状，可以分为圆形泵站和矩形泵站。 按集水池与机器间的组合情况，可分为合建式泵站 和分建式泵站。 按照控制的方式又可分为人工控制、自动控制和遥 控3类。
• 5.4.2 合流泵站示例
第27页/共28页
感谢您的观看！
第28页/共28页
第21页/共28页
• 5.3.2 水泵的选择
(1)流量：应满足最大设计流量的要求，但也必须 考虑到雨水径流量的变化。雨水泵的台数，一般不 宜少于2—3台．以便适应来水流量的变化。
大型雨水泵站按流入泵站的雨水管道设计流量来 选择水泵，小型雨水泵站中(流量在2.5m3／h以下)， 水泵的总抽水能力可略大于雨水管道设计流量。
第5页/共28页
小结设计要点：
• 由于污水泵站一般为常年运行,选用自灌式泵房比较方便, 只有在特殊情况下才选用非自灌式泵房
• 水泵台数不多于四台的污水泵站和三台或以下的雨水泵站， 其地下部分结构采用圆形最为经济，其地面以上构筑物的 形式，必须与周围建筑物相适应。

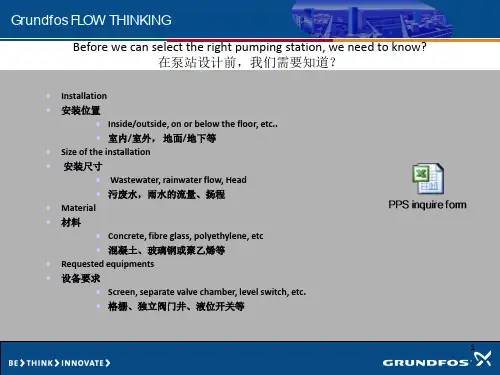

泵站设计关键PPT课件
*
The depth of the minimum volume must be high enough to avoid the pump sucking air 最小容积高度应该避免水泵吸入空气 Direct fall from the inlet should be minimized to avoid air in the pump 进水管跌水高度最小化，避免水泵吸入空气 Maximum velocity of water intake : 1,2 m/s 最大入流流速1,2 m/s Inclined bottom (45 ° to 60°)（PUST） 底部倾斜(45 ° to 60°)(PUST)
At least at the top of the motor 最小到电机的顶部
Effective Volume 有效容积
2
Start level 启泵液位
Stop level 停泵液位
2 - Effective Volume 有效容积
*
It is very important to get the distance between start and stop right. 启/停液位之间的距离非常重要 The start level and stop level must be as close as possible to 启停液位应尽可能满足 design the tank size by optimizing the effective volume 通过优化有效容积设计井筒尺寸
Calculating the minimum start and stop period 计算最小启停周期
H eff
*
Monogram for the determination of the accumulated volume between start and stop (Veff)
The depth of the minimum volume must be high enough to avoid the pump sucking air 最小容积高度应该避免水泵吸入空气 Direct fall from the inlet should be minimized to avoid air in the pump 进水管跌水高度最小化，避免水泵吸入空气 Maximum velocity of water intake : 1,2 m/s 最大入流流速1,2 m/s Inclined bottom (45 ° to 60°)（PUST） 底部倾斜(45 ° to 60°)(PUST)
At least at the top of the motor 最小到电机的顶部
Effective Volume 有效容积
2
Start level 启泵液位
Stop level 停泵液位
2 - Effective Volume 有效容积
*
It is very important to get the distance between start and stop right. 启/停液位之间的距离非常重要 The start level and stop level must be as close as possible to 启停液位应尽可能满足 design the tank size by optimizing the effective volume 通过优化有效容积设计井筒尺寸
Calculating the minimum start and stop period 计算最小启停周期
H eff
*
Monogram for the determination of the accumulated volume between start and stop (Veff)
第五章排水泵站的设计PPT课件
水污染控制工程（上） 第五章
粗格栅
31
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
细格栅
32
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
弧形格栅除污机
33
三、吸水管与 黄石理工学院 （环境学院）
第五章 排水泵站的设计
本章内容
第一节 排水泵站的功用和设置地点 第二节 常用排水泵 第三节 污水泵站设计 第四节 雨水泵站设计 第五节 排水泵站水力计算
1
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
本章重点
•常用排水泵 •排水泵工作特性 •泵站的结构
本章难点
•泵站设计
2
黄石理工学院 （环境学院）
离心泵分卧式和立式两种形式
立式 优点
它占地面积较小，能节省造价 水泵和电动机可以分别安放在适宜的地方
立式 缺点
对安装技术和机件精度要求都较高 检修不及卧式泵方便
9
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
立式泵
卧式泵
10
P136图5-2
11
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
20
黄石理工学院 （环境学院）
二、排水泵站的工作特性
１．离心泵P141图5－8
流量较小，扬程较高， 用于提升污水。
其最高效率点两侧下 降较缓，比较容易控制在 高效率状况下运行；水泵 的轴功率曲线表明，qV＝ 0时，轴功率最小，所以
应闭闸启动，以减少电动
机的起动电流。
水污染控制工程（上） 第五章
21
黄石理工学院 （环境学院）
水污染控制工程（上） 第五章
污水泵站的工艺特点概述(PPT 42张)
•
•
2 ．水位控制器
第二节
污水泵站的工艺特点
五、污水泵站中的辅助设备
•
2 ．水位控制器
• 其它液位传感器。
第二节
污水泵站的工艺特点
五、污水泵站中的辅助设备
•
3 ．计量设备
• 可不考虑计量问题 • 总出口明渠上设置计量槽 • 可采用电磁流量计
第二节
污水泵站的工艺特点
五、污水泵站中的辅助设备
•
4 ．引水装置
第二节
一、水泵的选择
污水泵站的工艺特点
• 2 ．泵站的扬程
第二节
一、水泵的选择
污水泵站的工艺特点
•
第二节
一、水泵的选择
污水泵站的工艺特点
•
第二节
一、水泵的选择
污水泵站的工艺特点
为了保证泵站的正常工作，需要有备 用机组和配件。如果泵站经常工作的水泵 不多于四台，且为同一型号，则可只设一 套备用机组；超过 4 台时，除安设一套备 用机组外，在仓库中还应存放一套。 • 污水泵站的流量随着排水系统的分期 建设而逐渐增大，在设计时必须考虑这一 因素。 •
•
8 ．起重设备
第二节
污水泵站的工艺特点
五、污水泵站中的辅助设备
• •
六、排水泵站的构造特点及示例
/hgx2/
Thank you!
/hgxj/
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
污水泵站的工艺特点
五、污水泵站中的辅助设备
• •
1 ．格栅 格栅是污水泵站中最主要的辅助设备。
格栅一般由一组平行的栅条组成，斜置于泵 站仁池的进口处。其倾斜角度为 600 ~800 。
泵站课程设计-污水泵站设计ppt课件
泵站课程设计
（一）污水泵站的设计
1
1. 排水泵站
排水泵站的分类：
按照排水的性质，分为污水（生活污水、生产污水）泵站、雨 水泵站、合流泵站和污泥泵站。
按照在排水系统中的作用，分为中途泵站（区域泵站）、终点 泵站（总泵站）。 按照启动前能否自流充水，分为自灌式泵站、非自灌式泵站。 按照泵房平面形状，分为圆形泵站、矩形泵站。 按照集水池和机器间的组合情况，分为合建式泵站、分建式泵站。 按照泵的特殊性，分为潜水泵站、螺旋泵站。 按照控制方式，分为人工控制、自动控制、遥控。
4
1. 排水泵站
排水泵房的基本形式：
2）合建式矩形排水泵站 适用于大、中型排水泵站， 水泵台数一般超过4台； 优点：矩形结构、机组 和管路布置方便； 缺点：建设费用较高；
5
1. 排水泵站
排水泵房的基本形式：
3）分建式矩形排水泵站 适用于地下水位高的场合；
优点：结构处理上较简 单，机器间埋深较浅， 机器间无渗污，卫生条 件好； 缺点：吸水管路较长， 压力损失大，需引水设 备，启动操作麻烦；
2）管道布置特点： （1）每台水泵应设置一条单独的吸水管，改善吸水条件，减少管 道堵塞的可能； （2）吸水管设计流速1.0~1.5m/s，最低不小于0.7m/s，以免管内沉 淀；非自灌式水泵不宜安装底阀，易堵塞；自灌式水泵，吸水管上 应设有闸阀，方便检修；
（3）压水管流速一般为1.0~2.5m/s，以免沉淀，单独出水管口可不 设止回阀（自由出流），合用一条出水管，每台水泵出水管设闸阀 ，并在水泵与闸阀间设止回阀； （4）泵站内管道明装，吸水管置于地面上，压水管多架空安装，沿 墙设在托架上，避免使用钢管（易被腐蚀）。
6
1. 排水泵站
根据我国设计和运行经验: 凡泵台数不多于四台的污水泵站和三台或三台以下的雨水泵站 ，其地下部分结构采用圆形最为经济，地面以上构筑物的形式 ，必须与周围建筑物相适应。 台数超过上述数量时，地下和地上部分都可采用矩形或由矩形 组合成的多边形。
（一）污水泵站的设计
1
1. 排水泵站
排水泵站的分类：
按照排水的性质，分为污水（生活污水、生产污水）泵站、雨 水泵站、合流泵站和污泥泵站。
按照在排水系统中的作用，分为中途泵站（区域泵站）、终点 泵站（总泵站）。 按照启动前能否自流充水，分为自灌式泵站、非自灌式泵站。 按照泵房平面形状，分为圆形泵站、矩形泵站。 按照集水池和机器间的组合情况，分为合建式泵站、分建式泵站。 按照泵的特殊性，分为潜水泵站、螺旋泵站。 按照控制方式，分为人工控制、自动控制、遥控。
4
1. 排水泵站
排水泵房的基本形式：
2）合建式矩形排水泵站 适用于大、中型排水泵站， 水泵台数一般超过4台； 优点：矩形结构、机组 和管路布置方便； 缺点：建设费用较高；
5
1. 排水泵站
排水泵房的基本形式：
3）分建式矩形排水泵站 适用于地下水位高的场合；
优点：结构处理上较简 单，机器间埋深较浅， 机器间无渗污，卫生条 件好； 缺点：吸水管路较长， 压力损失大，需引水设 备，启动操作麻烦；
2）管道布置特点： （1）每台水泵应设置一条单独的吸水管，改善吸水条件，减少管 道堵塞的可能； （2）吸水管设计流速1.0~1.5m/s，最低不小于0.7m/s，以免管内沉 淀；非自灌式水泵不宜安装底阀，易堵塞；自灌式水泵，吸水管上 应设有闸阀，方便检修；
（3）压水管流速一般为1.0~2.5m/s，以免沉淀，单独出水管口可不 设止回阀（自由出流），合用一条出水管，每台水泵出水管设闸阀 ，并在水泵与闸阀间设止回阀； （4）泵站内管道明装，吸水管置于地面上，压水管多架空安装，沿 墙设在托架上，避免使用钢管（易被腐蚀）。
6
1. 排水泵站
根据我国设计和运行经验: 凡泵台数不多于四台的污水泵站和三台或三台以下的雨水泵站 ，其地下部分结构采用圆形最为经济，地面以上构筑物的形式 ，必须与周围建筑物相适应。 台数超过上述数量时，地下和地上部分都可采用矩形或由矩形 组合成的多边形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
缺 点 ： 抽 真 空 启 动 ， （由于来水的不均匀） 启动水泵较频繁。
各种形式：设计时都应 该先做技术经济比较， 再定方案。
泵站平面图
泵站剖面图
第二章 污水泵站处理单元及设备
§2.1 §2.2 §2.3 §2.4 §2.5 §2.6
工艺流程 进水井（集水池） 进水阀 格栅 泵房 出水井
2、合建式矩形排水泵站：
优点：机器间中机组、管 道和附属设备的布置较为方 便，启动操作简单，易于实 现自动化。电气设备置于上 层，不易受潮，工人操作条 件良好。
缺 点 ： 建 造 费 用 高 。 当 土 质差，地下水位高时，不利 结构施工。
适用：较大型泵站。
3、分建式排水泵站：
优点：构造简单，施工 较方便。机器间无污水 渗透和被污水淹没的危 险。
的逆止阀。
➢ 结构： 拍门主要由阀座、阀板、密封圈、铰链四部分➢ 水泵的类型： 卧式泵、立式泵、潜水泵
§2.6 出水井
➢ 作用： 泄压，即减低排水管道内的水流压力，减少冲击。
➢ 分类： 根据水井构造，分为封闭式和敞开式。
泵站出水井
第三章 排水泵站附属设备
§3.1 拍门 §3.2 起重机
3.1 拍门
➢ 概念： 安装于排水管道的尾端，具有防止外水倒灌功能
3、自行车王国3#泵站的起重机类型包括： A.轻小型起重设备; B.桥式类型起重机械； C.臂架类型起重机； D缆索式起重机
4、水泵的技术参数包括： A.流量； B.扬程； C.比转速； D.功率
5、与进水井的最高水位确定无关的因素是： A.进水管充满度计算；B.水泵吸水头的要求； C. 叶轮浸没深度； D.单台水泵的流量。
1、合建式圆形排水泵站：
优 点 ： 圆 形 结 构 受 力 条 件 好，便于采用沉井法施工， 自灌式，水泵启动方便，易 于根据吸水井中水位实现自 动操作。 缺 点 是 ： 机 器 间 机 组 与 附 属设备布置较困难，泵房很 深时，人员上下不便，电动 机容易受潮。电动机深入地 下，需考虑通风设施。 适 用 ： 中 、 小 型 排 水 量 ， （水泵不超过4台，易于布置） 较深泵房。
第一章 排水泵站概述
§1.1 工作特点 §1.2 基本组成 §1.3 分类 §1.4 排水泵站的基本类型
§1.1 工作特点
➢ 水中一般含有大量的杂质。（溶解的、悬浮的） ➢ 水量的不稳定，流量逐日、逐时变化，随季节变化。 ➢ 扬程不大。
§1.2 基本组成
➢ 设备间：装设水泵机组和有关的附属设备。
——泵站及泵站设备培训
主讲人： 审核校对： 培训时间：
培训章节
课前思考题 第一章：排水泵站概述 第二章：污水泵站处理单元及设备 第三章：排水泵站附属设备
课前思考题
1、泵站的类型属于： A.圆形；B.矩形； C.合建式； D.分建式
2、格栅的作用是： A.均衡水质、水量；B.拦截杂质；C.提升水位；D.泄压
§2.1 工艺流程
进水 进
水 井
进
水 闸
格
泵
栅
井
出 出水
水 井
平面图 剖面图
§2.2 进水井（集水池）
➢ 作用： 汇集、储存和均衡废水的水质水量。
➢ 容积： 不应小于最大一台水泵5min的出水量，用以避免
水泵机组的频繁启停。 ➢ 水位设计：
污水泵站集水池的设计最高水位,应按进水管充满 度计算；集水池的设计最低水位,应满足所选水泵吸水 头的要求，自灌式泵房还应满足水泵叶轮浸没深度的 要求。
§2.4 格栅
➢ 作用： 用以拦截污水中较大杂物，避免对后续的构筑
物和设备造成影响。
➢ 分类： 分为人工格栅和机械格栅两大类。
泵站格栅机
➢ 工作原理： 齿耙固定于链条上
，链条沿导轨运行，齿 耙从栅条的后部下行， 从底部运行至栅条前部 ，从下向上地将被栅条 拦住的漂浮物顺着挡板 捞至卸渣口处，卸入栅 渣车中。
➢ 主要结构： 由传动装置、框架、除污耙、链轮等组成。
§2.5 泵房
➢ 作用： 泵房是安装水泵、电动机、水泵控制柜及其他辅
助设备的建筑物，是水泵站工程的主体，其主要作用 是为水泵机组、辅助设备及运行管理人员提供良好的 工作条件。
泵房
➢ 分类
• （1）干式泵房
• 干式泵房就是集水池和机器间用隔墙分开的，只有水 泵的吸水管和叶轮淹没在水中。这样机器间可经常保 持干燥，以利于对水泵的检修和保养，具有避免污水 对轴承、管件、仪表的腐蚀和养护、管理条件好的优 点。
• （2）湿式泵房
• 湿式泵房是电动机设在电动机间，水泵的叶轮、轴承、 引水管等淹没在集水池中，水泵间与集水池合建在一 起，结构比干式泵房简单，集水池有效容积的范围大。 但缺点较多，对水泵部件的腐蚀严重，管理人员工作 条件差，往往要带水维修。
➢ 水泵的作用： 水泵是输送液体或使液体增压的机械。
➢ 水泵的技术参数： 流量、吸程、扬程、功率、效率
泵站进水井：
§2.3 进水阀
➢ 定义： 设置在格栅前或压力管道进口处的阀门。
➢ 作用： 在发生事故时能迅速关闭切断水流，在机组检修
或停机时能减少漏水。 ➢ 形式：
主要的进水阀有球形阀、蝴蝶阀、双平板蝶阀、 圆筒阀等。
3#泵站采用闸门启闭机作为进水阀
➢ 工作原理： 闸门由启闭机带动启
闭螺母转动，在梯形螺 纹作用下使丝杆带动闸 门门体上下运行，达到 截断或疏通水流作用。
➢ 集水池：装设格栅和吸水管；调节不均匀来水量。格 栅又叫拦污栅。作用是阻拦水中粗大的固体杂质，以 防止杂物阻塞和损坏水泵
➢ 辅助间：一般包括贮藏室、辅助间修理间、休息室和 厕所等。
➢ 变配电所：装设电控柜和线缆，由于观察和控制设备 的状态。
泵站
§1.3 分类
➢ 按其排水的性质分类：
污 污泥 水泵 泵站 站：生 生抽产 活开污 污污水 水泥泵 泵站 站 合流泵站：雨、污水合流 雨水泵站：排除雨水
➢ 按其在排水系统中的作用分类：
中途泵站（或区域泵站）：根据极限埋深定。 终点泵站（又叫总泵站）：污水厂中。
➢ 按水泵启动前能否自流充水：自非灌自泵灌站泵站
圆形 ➢ 按泵房的平面形状：矩形
➢ 按集水池与机器间的组合情况：分 合建 建式 式
人工控制 ➢ 按照控制的方式：自动控制
遥控
§1.4 排水泵站的基本类型
各种形式：设计时都应 该先做技术经济比较， 再定方案。
泵站平面图
泵站剖面图
第二章 污水泵站处理单元及设备
§2.1 §2.2 §2.3 §2.4 §2.5 §2.6
工艺流程 进水井（集水池） 进水阀 格栅 泵房 出水井
2、合建式矩形排水泵站：
优点：机器间中机组、管 道和附属设备的布置较为方 便，启动操作简单，易于实 现自动化。电气设备置于上 层，不易受潮，工人操作条 件良好。
缺 点 ： 建 造 费 用 高 。 当 土 质差，地下水位高时，不利 结构施工。
适用：较大型泵站。
3、分建式排水泵站：
优点：构造简单，施工 较方便。机器间无污水 渗透和被污水淹没的危 险。
的逆止阀。
➢ 结构： 拍门主要由阀座、阀板、密封圈、铰链四部分➢ 水泵的类型： 卧式泵、立式泵、潜水泵
§2.6 出水井
➢ 作用： 泄压，即减低排水管道内的水流压力，减少冲击。
➢ 分类： 根据水井构造，分为封闭式和敞开式。
泵站出水井
第三章 排水泵站附属设备
§3.1 拍门 §3.2 起重机
3.1 拍门
➢ 概念： 安装于排水管道的尾端，具有防止外水倒灌功能
3、自行车王国3#泵站的起重机类型包括： A.轻小型起重设备; B.桥式类型起重机械； C.臂架类型起重机； D缆索式起重机
4、水泵的技术参数包括： A.流量； B.扬程； C.比转速； D.功率
5、与进水井的最高水位确定无关的因素是： A.进水管充满度计算；B.水泵吸水头的要求； C. 叶轮浸没深度； D.单台水泵的流量。
1、合建式圆形排水泵站：
优 点 ： 圆 形 结 构 受 力 条 件 好，便于采用沉井法施工， 自灌式，水泵启动方便，易 于根据吸水井中水位实现自 动操作。 缺 点 是 ： 机 器 间 机 组 与 附 属设备布置较困难，泵房很 深时，人员上下不便，电动 机容易受潮。电动机深入地 下，需考虑通风设施。 适 用 ： 中 、 小 型 排 水 量 ， （水泵不超过4台，易于布置） 较深泵房。
第一章 排水泵站概述
§1.1 工作特点 §1.2 基本组成 §1.3 分类 §1.4 排水泵站的基本类型
§1.1 工作特点
➢ 水中一般含有大量的杂质。（溶解的、悬浮的） ➢ 水量的不稳定，流量逐日、逐时变化，随季节变化。 ➢ 扬程不大。
§1.2 基本组成
➢ 设备间：装设水泵机组和有关的附属设备。
——泵站及泵站设备培训
主讲人： 审核校对： 培训时间：
培训章节
课前思考题 第一章：排水泵站概述 第二章：污水泵站处理单元及设备 第三章：排水泵站附属设备
课前思考题
1、泵站的类型属于： A.圆形；B.矩形； C.合建式； D.分建式
2、格栅的作用是： A.均衡水质、水量；B.拦截杂质；C.提升水位；D.泄压
§2.1 工艺流程
进水 进
水 井
进
水 闸
格
泵
栅
井
出 出水
水 井
平面图 剖面图
§2.2 进水井（集水池）
➢ 作用： 汇集、储存和均衡废水的水质水量。
➢ 容积： 不应小于最大一台水泵5min的出水量，用以避免
水泵机组的频繁启停。 ➢ 水位设计：
污水泵站集水池的设计最高水位,应按进水管充满 度计算；集水池的设计最低水位,应满足所选水泵吸水 头的要求，自灌式泵房还应满足水泵叶轮浸没深度的 要求。
§2.4 格栅
➢ 作用： 用以拦截污水中较大杂物，避免对后续的构筑
物和设备造成影响。
➢ 分类： 分为人工格栅和机械格栅两大类。
泵站格栅机
➢ 工作原理： 齿耙固定于链条上
，链条沿导轨运行，齿 耙从栅条的后部下行， 从底部运行至栅条前部 ，从下向上地将被栅条 拦住的漂浮物顺着挡板 捞至卸渣口处，卸入栅 渣车中。
➢ 主要结构： 由传动装置、框架、除污耙、链轮等组成。
§2.5 泵房
➢ 作用： 泵房是安装水泵、电动机、水泵控制柜及其他辅
助设备的建筑物，是水泵站工程的主体，其主要作用 是为水泵机组、辅助设备及运行管理人员提供良好的 工作条件。
泵房
➢ 分类
• （1）干式泵房
• 干式泵房就是集水池和机器间用隔墙分开的，只有水 泵的吸水管和叶轮淹没在水中。这样机器间可经常保 持干燥，以利于对水泵的检修和保养，具有避免污水 对轴承、管件、仪表的腐蚀和养护、管理条件好的优 点。
• （2）湿式泵房
• 湿式泵房是电动机设在电动机间，水泵的叶轮、轴承、 引水管等淹没在集水池中，水泵间与集水池合建在一 起，结构比干式泵房简单，集水池有效容积的范围大。 但缺点较多，对水泵部件的腐蚀严重，管理人员工作 条件差，往往要带水维修。
➢ 水泵的作用： 水泵是输送液体或使液体增压的机械。
➢ 水泵的技术参数： 流量、吸程、扬程、功率、效率
泵站进水井：
§2.3 进水阀
➢ 定义： 设置在格栅前或压力管道进口处的阀门。
➢ 作用： 在发生事故时能迅速关闭切断水流，在机组检修
或停机时能减少漏水。 ➢ 形式：
主要的进水阀有球形阀、蝴蝶阀、双平板蝶阀、 圆筒阀等。
3#泵站采用闸门启闭机作为进水阀
➢ 工作原理： 闸门由启闭机带动启
闭螺母转动，在梯形螺 纹作用下使丝杆带动闸 门门体上下运行，达到 截断或疏通水流作用。
➢ 集水池：装设格栅和吸水管；调节不均匀来水量。格 栅又叫拦污栅。作用是阻拦水中粗大的固体杂质，以 防止杂物阻塞和损坏水泵
➢ 辅助间：一般包括贮藏室、辅助间修理间、休息室和 厕所等。
➢ 变配电所：装设电控柜和线缆，由于观察和控制设备 的状态。
泵站
§1.3 分类
➢ 按其排水的性质分类：
污 污泥 水泵 泵站 站：生 生抽产 活开污 污污水 水泥泵 泵站 站 合流泵站：雨、污水合流 雨水泵站：排除雨水
➢ 按其在排水系统中的作用分类：
中途泵站（或区域泵站）：根据极限埋深定。 终点泵站（又叫总泵站）：污水厂中。
➢ 按水泵启动前能否自流充水：自非灌自泵灌站泵站
圆形 ➢ 按泵房的平面形状：矩形
➢ 按集水池与机器间的组合情况：分 合建 建式 式
人工控制 ➢ 按照控制的方式：自动控制
遥控
§1.4 排水泵站的基本类型
