多芯片封装技术和应用
chiplet是什么意思

chiplet是什么意思Chiplet是一种新型的集成电路(IC)封装技术,它允许将小型芯片外壳连接在一起,用于创建大型和复杂的系统。
它的设计十分灵活,可以根据不同的需要来定制处理器,以满足各种应用需求。
Chiplet技术也被称为“芯片组装(Chip-on-Chip Assembly)”,是一种多种芯片制造技术的总称。
Chiplet通过将芯片组装到封装中实现,当把不同芯片组装成一个大芯片时,可以提高整个系统的性能,以及减少芯片封装对环境造成的污染。
Chiplet技术的优势Chiplet技术的最大优势是可以有效利用不同类型的芯片,以满足更多的应用场景,同时可以提高性能和可靠性。
首先,它能够实现模块化设计,这意味着它可以将不同的芯片组装成一个拥有特定功能的单一芯片,而不需要在多个芯片之间进行数据传输。
这样可以避免由于布线问题而导致的性能下降。
此外,Chiplet技术能够有效提高芯片的可靠性,以避免单一芯片中出现问题对整个系统造成灾难性后果。
它还能够利用技术提高芯片的弹性,以有效应对不断变化的市场需求。
Chiplet的应用Chiplet技术的优势使其在许多应用领域得到了广泛的使用。
例如,它被用于服务器,以实现高性能和高可靠性,同时还可以将多个芯片集成到一个封装中,以减少空间需求。
此外,这种技术还可以用于汽车电子和智能家居,以实现各种复杂的功能。
Chiplet的未来Chiplet技术的未来发展前景非常广阔。
研究显示,Chiplet技术将会被运用到微电子领域,即将多个微电子芯片组装到一个空间更小的封装中实现,从而实现更高的性能、更低的功耗和更大的原位便利性。
总结总之,Chiplet技术是一种新型的封装技术,它允许将小型芯片外壳连接在一起,用于创建大型和复杂的系统。
它的优势在于可以提高性能、可靠性和灵活性,因此可以用于不同的应用领域。
未来,Chiplet技术还将继续得到发展,可以有效满足不断增强的市场需求。
三维芯粒堆叠封装技术

三维芯粒堆叠封装技术
三维芯粒堆叠封装技术,也称为3D封装,是一种在不改变封装体尺寸的前提下,在同一个封装体内于垂直方向叠放两个以上芯片的封装技术。
相较于传统的2D封装,3D封装具有更小的封装面积、更低的功耗以及超大的带宽。
这种封装技术通过在垂直方向上堆叠芯片,可以大大提高芯片的性能和集成度。
三维芯粒堆叠封装技术主要通过以下两种方式实现:
1.封装内的裸片堆叠:这种方式主要是将多个芯片直接堆叠在一起,通过金丝键合或者其
他连接方式实现芯片之间的互连。
这种方式可以实现较高的集成度,但连接复杂度和成本也相对较高。
2.封装堆叠:这种方式是将已经封装好的芯片再次进行堆叠,通过外部连接实现芯片之间
的互连。
这种方式相对简单,成本较低,但集成度可能受到一定限制。
在三维芯粒堆叠封装技术中,TSV(Through Silicon Via)技术是一项重要的技术。
TSV技术可以穿过硅基板实现硅片内部垂直电互联,这项技术是目前唯一的垂直电互联技术,是实现3D先进封装的关键技术之一。
TSV技术通过垂直互连减小了芯片间互联长度和信号延迟,降低了电容,实现了芯片间的低功耗和高速通讯,大幅提升了提升芯片性能,是解决摩尔定律失效的重要技术之一。
此外,三维芯粒堆叠封装技术还需要解决一些可靠性问题,如不同芯片之间的热匹配、应力匹配等问题。
同时,由于需要在垂直方向上进行堆叠,因此还需要考虑散热、测试以及维修等问题。
总的来说,三维芯粒堆叠封装技术是一种具有很高潜力的封装技术,可以大大提高芯片的性能和集成度。
然而,它也需要解决一些技术难题,并在实际应用中进行验证和优化。
2024年系统级封装(SiP)芯片市场分析现状

2024年系统级封装(SiP)芯片市场分析现状引言系统级封装(SiP)是一种集成多个芯片和其他电子组件的封装技术。
随着消费电子产品的不断发展和多样化,系统级封装技术在芯片设计和制造领域扮演着重要角色。
本文旨在分析系统级封装(SiP)芯片市场的现状,并探讨其未来发展趋势。
市场规模与增长趋势根据市场研究公司的数据,系统级封装(SiP)芯片市场从2019年至2025年将以超过10%的复合年增长率增长。
这一增长趋势主要受到以下因素的推动:1.5G通信技术的兴起:5G通信技术的普及将带来更高的数据传输速度和更低的延迟,这对于消费电子产品的性能提升有重要意义。
系统级封装技术可以集成多个芯片,提高整体性能,适应5G时代的需求。
2.物联网(IoT)的发展:物联网的快速发展将推动对低功耗、小尺寸、集成度高的芯片的需求,这也是系统级封装芯片的一个主要应用领域。
多种传感器和通信芯片的集成将有助于物联网设备的发展。
3.消费电子产品的多样性:消费电子产品市场的竞争日益激烈,产品差异化成为企业之间争相竞争的关键。
系统级封装技术可以为各种消费电子产品提供更高的集成度和更小的体积,满足不同产品需求。
主要市场参与者系统级封装(SiP)芯片市场的竞争激烈,目前主要的市场参与者包括:1.英特尔公司(Intel):作为全球领先的芯片制造商之一,英特尔在系统级封装领域具有强大的实力和丰富的经验。
该公司通过收购其他公司和进行研发,不断提高其SiP芯片的性能和集成度。
2.赛灵思公司(Xilinx):作为可编程逻辑器件领域的领导者,赛灵思公司在系统级封装芯片领域也具有竞争力。
该公司通过开发高度可编程、高集成度的SiP芯片,满足不同领域的应用需求。
3.台积电(TSMC):作为全球最大的芯片代工厂商之一,台积电在系统级封装芯片的制造领域占据重要地位。
该公司通过先进的制造工艺和高效的生产能力,为各类客户提供优质的SiP芯片。
主要应用领域系统级封装(SiP)芯片在多个应用领域具有广泛的应用,主要包括:1.无线通信:随着5G技术的发展,无线通信领域对于高性能、集成度高的芯片需求增加。
先进芯片封装知识介绍

先进芯片封装知识介绍芯片封装是将半导体芯片封装成具有特定功能和形状的封装组件的过程。
芯片封装在实际应用中起着至关重要的作用,它不仅保护芯片免受外部环境的干扰和损害,同时也为芯片提供了良好的导热特性和机械强度。
本文将介绍先进芯片封装的知识,包括封装技术、封装材料和封装工艺等方面。
一、芯片封装技术芯片封装技术主要包括无引线封装(Wafer-Level Package,简称WLP)、翻装封装(Flip-Chip Package,简称FCP)和探针封装(Probe Card Package,简称PCP)等。
1.无引线封装(WLP):无引线封装是在芯片表面直接封装焊盘,实现对芯片进行封装和连接。
它可以使芯片的封装密度更高,并且具有优秀的热传导和电性能。
无引线封装技术广泛应用于移动设备和无线通信领域。
2.翻装封装(FCP):翻装封装是将芯片颠倒翻转后通过导电焊球连接到基板上的封装技术。
它可以提供更好的电路性能和更高的封装密度,适用于高性能芯片的封装。
3.探针封装(PCP):探针封装是通过探针头将芯片连接到测试设备进行测试和封装的技术。
它可以快速进行芯片测试和封装,适用于小批量和多品种的芯片生产。
二、芯片封装材料芯片封装材料是指用于封装过程中的材料,包括基板、封装胶料和焊盘等。
1.基板:基板是芯片封装的重要组成部分,主要用于支撑和连接芯片和其他封装组件。
常用的基板材料包括陶瓷基板、有机基板和金属基板等。
2.封装胶料:封装胶料用于固定和保护芯片,防止芯片受损。
常见的封装胶料包括环氧树脂、硅胶、聚酰亚胺等。
3.焊盘:焊盘是连接芯片和基板的关键部分,用于传递信号和电力。
常见的焊盘材料包括无铅焊料、焊接球和金属焊点等。
三、芯片封装工艺芯片封装工艺是指在封装过程中实施的一系列工艺步骤,主要包括胶黏、焊接和封装等。
1.胶黏:胶黏是将芯片和其他封装组件固定在基板上的工艺步骤。
它通常使用封装胶料将芯片和基板粘接在一起,并通过加热或压力处理来保证粘结的强度。

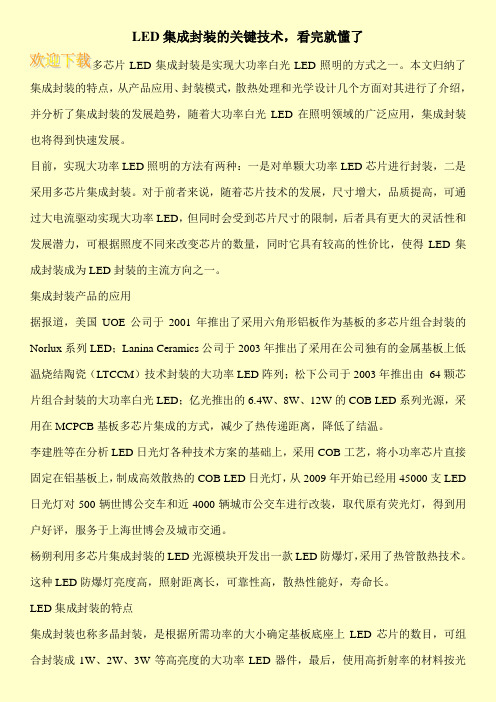

LED集成封装的关键技术,看完就懂了

LED集成封装的关键技术,看完就懂了多芯片LED集成封装是实现大功率白光LED照明的方式之一。
本文归纳了集成封装的特点,从产品应用、封装模式,散热处理和光学设计几个方面对其进行了介绍,并分析了集成封装的发展趋势,随着大功率白光LED在照明领域的广泛应用,集成封装也将得到快速发展。
目前,实现大功率LED照明的方法有两种:一是对单颗大功率LED芯片进行封装,二是采用多芯片集成封装。
对于前者来说,随着芯片技术的发展,尺寸增大,品质提高,可通过大电流驱动实现大功率LED,但同时会受到芯片尺寸的限制,后者具有更大的灵活性和发展潜力,可根据照度不同来改变芯片的数量,同时它具有较高的性价比,使得LED集成封装成为LED封装的主流方向之一。
集成封装产品的应用据报道,美国UOE公司于2001年推出了采用六角形铝板作为基板的多芯片组合封装的Norlux系列LED;Lanina Ceramics公司于2003年推出了采用在公司独有的金属基板上低温烧结陶瓷(LTCCM)技术封装的大功率LED阵列;松下公司于2003年推出由64颗芯片组合封装的大功率白光LED;亿光推出的6.4W、8W、12W的COB LED系列光源,采用在MCPCB基板多芯片集成的方式,减少了热传递距离,降低了结温。
李建胜等在分析LED日光灯各种技术方案的基础上,采用COB工艺,将小功率芯片直接固定在铝基板上,制成高效散热的COB LED日光灯,从2009年开始已经用45000支LED 日光灯对500辆世博公交车和近4000辆城市公交车进行改装,取代原有荧光灯,得到用户好评,服务于上海世博会及城市交通。
杨朔利用多芯片集成封装的LED光源模块开发出一款LED防爆灯,采用了热管散热技术。
这种LED防爆灯亮度高,照射距离长,可靠性高,散热性能好,寿命长。
LED集成封装的特点集成封装也称多晶封装,是根据所需功率的大小确定基板底座上LED芯片的数目,可组合封装成1W、2W、3W等高亮度的大功率LED器件,最后,使用高折射率的材料按光。
BGA多芯片组件及三维立体封装(3D)技术

BGA多芯片组件及三维立体封装(3D)技术2003-10-4 9:39:59 本文摘自《电子与封装》杨建生(天水永红器材厂,甘肃天水741000)摘要:本文主要对BGA多芯片组件技术和三维立体(3D)封装技术进行了浅析,同时简述了它们的主要特点及应用前景。
关键词:BGA多芯片组件;三维立体封装(3D);特点中图分类号:TN305.94 文献标识码:A1引言目前半导体IC封装的主要发展趋势为多引脚、窄间距、小型、薄型、高性能、多功能、高可靠性和低成本,因而对系统集成的要求也越来越迫切。
通过由二维多芯片组件到三维多芯片组件(3D-MCM或MCM-V)技术,实现WSI的功能是实现系统集成技术的主要途径之一。
三维封装技术是现代微组装技术发展的重要方向,是微电子技术领域跨世纪的一项关键技术。
2 BGA多芯片组件多芯片组件最简单的定义是在封装(芯片载体)中有多于一个的芯片。
过去的几年已证明,在MCM的研究与开发方面出现了突飞猛进的增长现象,这是单芯片组件密度和性能受限的直接结果。
充分利用IC性能优点方面传统设计的基板结构,MCM把好几个IC芯片结合成为相当于一百多个高性能IC的功能。
复杂的基板结构是MCM技术的核心。
运用薄膜、厚膜、共烧及分层等方法,可把它装配于各类多层陶瓷、聚合物、各类金属、玻璃陶瓷和PCB上等。
电子电路互连封装协会(IPC)已给出了MCM的标准定义,确定了三种主要的MCM的类型。
MCM-C是使用厚膜技术诸如可共烧金属以形成导体图形的多芯片组件。
整个构成材料为陶瓷或玻璃一陶瓷材料或介电常数高于5的别的材料。
一言以蔽之,即在陶瓷或玻璃瓷板上形成MCM-C。
MCM-L是使用叠层结构和印制电路板技术以形成主要的铜导体及通孔的多芯片组件。
这些构造也许有时包含热膨胀控制金属层。
简言之,MCM-L使用加强的塑料叠层PCB技术。
MCM-D 就是在多芯片组件上或在硅、陶瓷或金属支撑的介电常数低于5的未加强介电材料上,通过薄膜金属淀积而形成的多层信号导体。
先进封装的四大工艺?
在集成电路领域,先进封装通常指的是在芯片嵌入封装阶段采用的先进工艺。
以下是四种常见的先进封装工艺:1. System-in-Package(SiP):System-in-Package 是一种先进封装技术,将多个芯片、模块或组件集成在一个封装里。
这些芯片和模块可以是不同功能的,通过堆叠或集成在同一个封装内,实现更紧凑的物理尺寸和更高的集成度。
SiP 提供了低功耗、高速度、高度集成的解决方案,在多种应用中广泛使用。
2. Flip-Chip:Flip-Chip 是一种将芯片翻转并倒置安装在基板上的封装技术。
芯片的连接引脚(Bond Pad)直接与基板上的焊球(Solder Ball)连接,提供更短的信号路径和更高的速度。
Flip-Chip 技术适用于复杂的高密度互连需求,特别是在处理器和高性能芯片中广泛使用。
3. 2.5D/3D 封装:2.5D 封装和3D 封装是一种将多个芯片或芯片堆叠在一起的先进封装技术。
2.5D 封装是通过在芯片上放置硅插板(interposer)来实现不同芯片之间的连接。
3D 封装是将多个芯片堆叠在一起,并通过集成通孔(Trough Silicon Via,TSV)实现芯片之间的互连。
这些技术可以提供更高的集成度、更短的信号路径和更低的功耗。
4. Wafer-Level Packaging(WLP):Wafer-Level Packaging 是一种在晶圆尺寸尺度上进行封装的先进工艺。
它利用晶圆级别的工艺步骤,在晶圆上直接构建和封装芯片。
WLP 可以提供更高的集成度、更小的尺寸和更好的性能,特别适用于移动设备和便携式设备。
这些先进封装工艺在提高芯片性能、减小尺寸和实现更高的集成度方面起着重要作用,广泛应用于各种领域,包括通信、计算、消费电子等。
值得注意的是,随着技术的不断进步,先进封装领域也在不断发展和演进,新的封装工艺也在不断涌现。
芯片的封装形式
芯片的封装形式芯片的封装形式是指将芯片组件封装在外壳中,以保护芯片并便于安装和使用。
芯片的封装形式有多种类型,每种封装形式都有其特点和适应的应用领域。
下面将介绍几种常见的芯片封装形式。
1. DIP封装(Dual In-line Package):DIP封装是最早使用的一种芯片封装形式。
它的特点是引脚以两列直线排列在芯片的两侧,容易焊接和插拔。
DIP封装广泛应用于电子产品中,如电视机、音响等。
2. QFP封装(Quad Flat Package):QFP封装是一种表面贴装技术(SMT)的封装形式,是DIP封装的一种改进。
QFP封装将引脚排列在芯片的四边,并且引脚密度更高,能够容纳更多的引脚。
QFP封装适用于集成度较高的芯片,如微处理器、FPGA等。
3. BGA封装(Ball Grid Array):BGA封装是一种表面贴装技术的封装形式,与QFP封装类似,但是引脚不再直接暴露在外,而是通过小球连接到印刷电路板上。
BGA封装具有高密度、小体积和良好的电气性能等优点,广泛应用于高性能计算机、通信设备等领域。
4. CSP封装(Chip Scale Package):CSP封装是一种尺寸与芯片近似的封装形式,将芯片直接封装在小型外壳中。
CSP封装具有体积小、重量轻和引脚密度高的特点,适用于移动设备、无线通信和消费电子产品等领域。
5. COB封装(Chip On Board):COB封装是将芯片直接焊接在印刷电路板上的一种封装形式,是一种简化的封装方式。
COB封装具有体积小、可靠性高和成本低的特点,在一些低成本产品中得到广泛应用,如LED显示屏、电子称等。
除了以上几种常见的芯片封装形式,还有一些特殊封装形式,如CSP/BGA混合封装、QFN封装(Quad Flat No-leads)等。
这些封装形式的出现主要是为了应对芯片不断增加的功能需求和尺寸要求。
总的来说,芯片封装形式的选择取决于芯片的功能、尺寸和应用环境等因素。
微电子封装的关键技术及应用前景论文
微电子封装的关键技术及应用前景论文近年来,各种各样的电子产品已经在工业、农业、国防和日常生活中得到了广泛的應用。
伴随着电子科学技术的蓬勃发展,使得微电子工业发展迅猛,这很大程度上是得益于微电子封装技术的高速发展。
这样必然要求微电子封装要更好、更轻、更薄、封装密度更高,更好的电性能和热性能,更高的可靠性,更高的性能价格比,因此采用什么样的封装关键技术就显得尤为重要。
1.微电子封装的概述1.1微电子封装的概念微电子封装是指利用膜技术及微细加工技术,将芯片及其他要素在框架或基板上布置、粘贴固定及连接,引出连线端子并通过可塑性绝缘介质灌封固定,构成整体立体结构的工艺。
在更广的意义上讲,是指将封装体与基板连接固定,装配成完整的系统或电子设备,并确定整个系统综合性能的工程【1】。
1.2微电子封装的目的微电子封装的目的在于保护芯片不受或少受外界环境的影响,并为之提供一个良好的工作条件,以使电路具有稳定、正常的功能。
1.3微电子封装的技术领域微电子封装技术涵盖的技术面积广,属于复杂的系统工程。
它涉及物理、化学、化工、材料、机械、电气与自动化等各门学科,也使用金属、陶瓷、玻璃、高分子等各种各样的材料,因此微电子封装是一门跨学科知识整合的科学,整合了产品的电气特性、热传导特性、可靠性、材料与工艺技术的应用以及成本价格等因素。
2微电子封装领域中的关键技术目前,在微电子封装领域中,所能够采用的工艺技术有多种。
主要包括了栅阵列封装(BGA)、倒装芯片技术(FC)、芯片规模封装(CSP)、系统级封装(SIP)、三维(3D)封装等(以下用简称代替)【2】。
下面对这些微电子封装关键技术进行一一介绍,具体如下:2.1栅阵列封装BGA是目前微电子封装的主流技术,应用范围大多以主板芯片组和CPU等大规模集成电路封装为主。
BGA的特点在于引线长度比较短,但是引线与引线之间的间距比较大,可有效避免精细间距器件中经常会遇到的翘曲和共面度问题。
三维封装技术在微电子领域的应用
三维封装技术在微电子领域的应用随着科技的不断进步,微电子领域的发展也日新月异。
其中,三维封装技术作为一种创新性的封装技术,对于微电子行业的发展起到了重要的推动作用。
本文将探讨三维封装技术在微电子领域的应用,并分析其优势和挑战。
一、三维封装技术的概述三维封装技术是一种将多个芯片堆叠在一起,通过微细封装技术进行连接和封装的技术。
与传统的二维封装技术相比,三维封装技术具有更高的集成度和更小的封装体积。
同时,它还能够提供更高的性能和更低的功耗,使得微电子产品能够更好地满足市场需求。
二、1. 提高集成度三维封装技术能够将多个芯片堆叠在一起,通过垂直连接实现芯片之间的通信。
这种堆叠式封装方式大大提高了微电子产品的集成度,使得产品体积更小、功能更强大。
例如,在智能手机领域,三维封装技术可以将处理器、存储器和通信模块等芯片堆叠在一起,实现更高效的数据处理和更快速的通信速度。
2. 提高性能三维封装技术不仅可以提高集成度,还可以提高微电子产品的性能。
通过将多个芯片堆叠在一起,可以实现更短的信号传输路径和更低的功耗。
这种紧凑的封装方式可以减少信号传输的延迟,提高数据处理的速度。
同时,由于芯片之间的距离更近,信号传输的功耗也更低,使得微电子产品更加节能高效。
3. 提高可靠性三维封装技术还可以提高微电子产品的可靠性。
由于芯片之间的连接更加紧密,信号传输更加稳定可靠。
同时,三维封装技术还可以提供更好的散热效果,减少芯片的温度升高,提高产品的寿命和稳定性。
这对于一些对可靠性要求较高的领域,如航空航天、医疗器械等,具有重要的意义。
三、三维封装技术面临的挑战尽管三维封装技术在微电子领域具有广阔的应用前景,但同时也面临着一些挑战。
1. 制造成本高由于三维封装技术需要将多个芯片堆叠在一起,制造过程更加复杂,需要更高的制造精度和更复杂的设备。
这导致了制造成本的增加,限制了三维封装技术的推广应用。
2. 热管理问题由于三维封装技术的高集成度和高性能,芯片之间的热量密度也更高。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
多芯片封装技术及其应用 1 引言 数十年来,集成电路封装技术一直追随芯片的发展而进展,封装密度不断提高,从单芯片封装向多芯片封装拓展,市场化对接芯片与应用需求,兼容芯片的数量集成和功能集成,为封装领域提供出又一种不同的创新方法。
手机器件的典型划分方式包括数字基带处理器、模拟基带、存储器、射频和电源芯片。掉电数据不丢失的非易失性闪存以其电擦除、微功耗、大容量、小体积的优势,在手机存储器中获得广泛应用。每种手机都强调拥有不同于其他型号的功能,这就使它需要某种特定的存储器。日趋流行的多功能高端手机需要更大容量、更多类型高速存储器子系统的支撑。封装集成有静态随机存取存储器(SRAM)和闪存的MCP,就是为适应2.5G、3G高端手机存储器的低功耗、高密度容量应用要求而率先发展起来的,也是闪存实现各种创新的积木块。国际市场上,手机存储器MCP的出货量增加一倍多,厂商的收益几乎增长三倍,一些大供应商在无线存储市场出货的90%是MCP,封装技术与芯片工艺整合并进。
2 MCP涵概念 在今年的电子类专业科技文献中,MCP被经常提及,关于MCP技术的涵概念不断丰富,表述出其主要特征,当前给定的MCP的概念为:MCP是在一个塑料封装外壳,垂直堆叠大小不同的各类存储器或非存储器芯片,是一种一级单封装的混合技术,用此方法节约小巧印刷电路板PCB空间。MCP所用芯片的复杂性相对较低,无需高气密性和经受严格的机械冲击试验要求,当在有限的PCB面积采用高密度封装时,MCP成为首选,经过近年来的技术变迁,达到更高的封装密度。目前,MCP一般置3~9层垂直堆叠的存储器,一块MCP器件可以包括用于手机存储器的与非NOR,或非NAND结构的闪存以及其他结构的SRAM芯片层,如果没有高效率空间比的MCP,在高端手机中实现多功能化几乎是不可能的。MCP不断使新的封装设计能够成功运用于使实际生产中。各芯片通过堆叠封装集成在一起,可实现较高的性能密度、更好的集成度、更低的功耗、更大的灵活性、更小的成本,目前以手机存储器芯片封装的批量生产为主,开发在数码相机和PDA以及某些笔记本电脑产品中的应用。
在封装了多种不同的、用于不同目的芯片的MCP基础上,一种更高封装密度的系统封装SiP成为MCP的下一个目标。反过来讲,SiP实际上就是一系统级的MCP,封装效率极大提高。SiP将微处理器或数字信号处理器与各种存储器堆叠封装,可作为微系统独立运行。将整个系统做在一个封装中的能力为行业确立了一个新标准:"2M/2m"。设计者需要把最好性能和最大容量存储器以最低功耗与最小封装一体化,用于手机中。换句话说:将两大写的M(MIPS和MB)最大化,把两个小写的m(mW和mm)最小化。无线存储器向单一封装发展,任何可以提高器件性能、降低封装成本的新技术都是双赢,现在市场潮流MCP产品是将来自不同厂家的多种存储芯片封装在一起,技术上优势互补,封装产品具有很高的空间利用率,且有利于提高整机的微型化和可靠性,改善电气性能。
从发展趋势看,MCP并非全新概念,与超薄叠层芯片尺寸封装有很多相同之处,但其显著特征是所封装的芯片类型增加,密度更高,以获得最大灵活性和伸缩性。MCP是SiP架构中的Stacked IC,而非Package stachking或Super IC stack丰富SiP所涵盖的具体芯片的细化,技术融合难免有概念炒作之嫌。就像倒装芯片封装,游离在众多的BGA、CSP、WLP、柔性板上倒装FCoF、封装倒装片FCIP等类型产品中,它们之间相辅相成,彼此间既独立又有关联,共同构成新一代电子封装技术。
3 MCP关键技术 半导体圆片后段制程技术加速发展,容许在适当的结构中,将某些、某类芯片整合在单一的一级封装,结构上分为金字塔式和悬梁式堆叠两种,前者特点是从底层向上芯片尺寸越来越小,后者为叠层的芯片尺寸一样大。MCP日趋定制化,能给顾客提供独特的应用解决方案,比单芯片封装具有更高的效率,其重要性与日剧增,所涉及的关键工艺包括如何确保产品合格率,减薄芯片厚度,若是相同芯片的层叠组装和密集焊线等技术。 3.1 确好芯片KGD KGD是封装之前经制造商老化、测试等早期失效淘汰验证的电性能合格的芯片。这种良品芯片的筛选技术方案趋向多样化。MCP的商业模式首先基于KGD,以保证在MCP整合之前每个芯片都有特定的质量和可靠性水平,能够产生MCP高良品率,确保最终品质,同时允许在一个独立封装单元里使用从不同厂商那里获得的最合适的芯片。产业界开发各种各样的性能测试/老化夹具的方法,降低KGD成本花费。例如,整个圆片接触系统、牺牲金属层法、柔性探针接触法、单芯片插槽法、凸点夹具法、激光修复等先进技术,MCP具体分析每种方法的测试标准、预定质量、可靠性等级,在确定KGD成本的基础上,节省测试时间甚至完全不需要老化测试,避免一个置芯片的缺陷导致整个MCP损失的潜在风险,评估KGD的先决条件是必须精确定义所需的可靠性等级。
3.2 圆片背面减薄技术 MCP可置叠层的芯片数量在迅速增加,含四个、五个、甚至八个芯片,产品化在1mm封装高度下置五个芯片,在1.4mm封装高度下,开发出置9个芯片叠层的产品,计划2005年可置的芯片数为10个,2006年为11个。每块MCP器件置芯片数量越多,其封装高度也随之增加,为解决这一矛盾,研发MCP过程中,必须将电路层制作完后的圆片背面减薄瘦身,再划片为单个芯片,MCP化。目前的减薄方法主要有超精密磨削、化学机械抛光、电化学腐蚀、湿法腐蚀、常压等离子腐蚀、干式抛光等技术,提高圆片背面减薄加工效率,减小其表面和亚表面损伤,减缓或避免圆片翘曲变形,机械研磨减薄一般在150μm左右,等离子刻蚀方法可达100μm。高1.4mm封装,5~6层叠片的MCP一般要求芯片减薄到85μm左右,如果是9片叠层的话,芯片厚度为70μm,小于50μm的减薄技术已在研发中。今后,圆片背面减薄趋向20~30μm的极限厚度,圆片越薄,其柔韧性越好,受外力冲击引起的应力也越小。
3.3 再分布隐埋层RDL技术 再分布隐埋层RDL技术可重新安排压焊点到芯片让任何合理的位置,这一技术包括单层铝、单层或多层铜的金属镀层选择以及多层薄膜RDL,多层薄膜RDL允许四层设计和重新分配。采用RDL技术,芯片中心的压焊点可被重新分配到芯片的周边、两侧或任何一侧。通过这种变化,设计师可更加灵活地考虑封装方面的芯片放置,比如,芯片可分别以垂直层叠、交错层叠,并排层叠的方式排列。
3.4 隔片技术 生产厂商追求的终极MCP就是在既定的安装高度与置芯片数量前提下,可任意组合叠层的芯片。为实现此目标,采用无功能的超薄柔性隔片(Dummychip),确保芯片间空隙,满足芯片布线要求。9片叠层MCP中,3层是隔片,其他的6层才有功能。目前,MCP可做到基带处理芯片和闪存、SRAM叠层,开发在树脂层中埋入金属引线工艺,替代隔片,缩小近一半间隔距离,设立如何解决大规模逻辑芯片和其他存储芯片MCP化课题。
3.5 低弧度引线键合 当芯片减薄厚度小于100μm左右时,要求引线键合弧度高必须小于这一数字,采用25μm金丝的正常键合弧高为125μm,使用反向引线键合优化工艺后,可以达到75μm以下的弧高。与此同时,反向引线键合技术要增加一个打弯工艺,保证不同键合层的间隙。
3.6 键合引线无摇动技术 键合引经密度增高、长度延伸、形状更复杂时,会增加短路的可能性。采用低粘度的模塑料和降低模塑料的转移速度有助于减小键合引线的摆动,防止引线短路,现已研发出键合引线无摆动(nosweep)模塑技术。
此外,MCP的其他工艺基本上与很多先进封装技术相兼容,延用其设备及材料,进行新的设计、贴片、组装、测试,尽快进入批量生产,及早投放市场。
4 MCP产品架构 高端手机存储器的配置几乎与现在台式电脑的存一样,而且类型更加丰富,手机芯片成本中闪存约占23%,已超过基带处理器,到2007年闪存容量将从今天的750Mb增大到5Gb以上,表1和表2分别示出目前其应用概况与特性比较。SRAM以及或非NOR、与非NAND闪存共同支撑起高端手机存储子系统、,SRAM及其改进型PSRAM(伪静态RAM)、LP-SDRAM(低功耗SDRAM)、Cellular RAM、COMORAM、UtRAM等作高速工作数据缓存,NOR闪存多用于手机操作系统直接执行程序代码XIP的存储,NAND闪存用作大容量数据存储,存储器容量随手机功能的增加而扩大,而手机PCB上分配给存储器的容积极其有限。为追求大容量,小体积、微功耗、低成本,封装多种类型存储芯片的MCP适应这一需求而流行,采用SRAM和闪存分离架构的封装产品被放弃,各生产厂家展开激烈的竞争。
一般而言,MCP外形尺寸与单芯片封装几乎相同,图1示出手机存储器的MCP架构框图,其类型大多数是根据特定合同委托制造商OEM的需求定制的。一些芯片厂商并不生产其顾客所需的所有类型的存储芯片,却积极与其他厂家合作,按OEM需求,提供很多类型的MCP产品,表3示出市场调查公司iSuppli的市场预测情况。 ORNAND架构由市场份额领先的Spansion公司提出,针对3G手机,将NOR的质量,快速随机读取速度与NAND的大容量和成本优势巧妙结合,容量在3~8Gb之间,计划2005年推出1.8V、512Mb的产品,以及提供采用1.25Gb闪存的多配置MCP样品,2007年提供一个全面的、容量高达8Gb的ORNAND架构产品系系列,并会根据顾客要求,采用MCP技术,将SRAM、PSRAM与闪存封装在一起供货。Spansion在全球现有4家封装测试工厂,其中投资数亿美元,建于的工厂是该公司规模最大、技术最先进的封装测试厂,公司的MCP设计中心就设立在工厂。One NAND在NAND基础上融入NOR特性,集成有缓存和逻辑接口,可提供高达108MB/s的数据传输速度,三星电子率先采用90nm工艺开发出1Gb容量One NAND手机闪存,并研发成功8芯片MCP技术,在最小化整体芯片厚度的同时,减少堆栈芯片之间空隙,在1.4mm封装高度容量达3.2Gb。英特尔对MCP最身体力行,将NOR闪存、lp-SDRAM与微处理器堆叠封装在一起,相比单芯片封装的体积缩小72%,在、各建有封装测试工厂。意法半导体ST公司可同时提供多种存储芯片,开发新的MCP技术,在相同厚度的封装中,叠装更多的芯片,面向手机市场,推出基于NAND和NOR的MCP存储器系统,大页面(同步接口)NAND使MCP容量大增,可由256Mb、512Mb或1Gb的NAND与256Mb或512Mb的LP-SDRAM组成MCP,与现代半导体在国建合资企业,投资封装测试技术。瑞萨的高端产品以NOR闪存为基础的MCP,用NOR+LP-
