低场磁共振水脂分离技术的临床应用PPT课件
【临床应用】体部氢质子波谱与脂肪比例

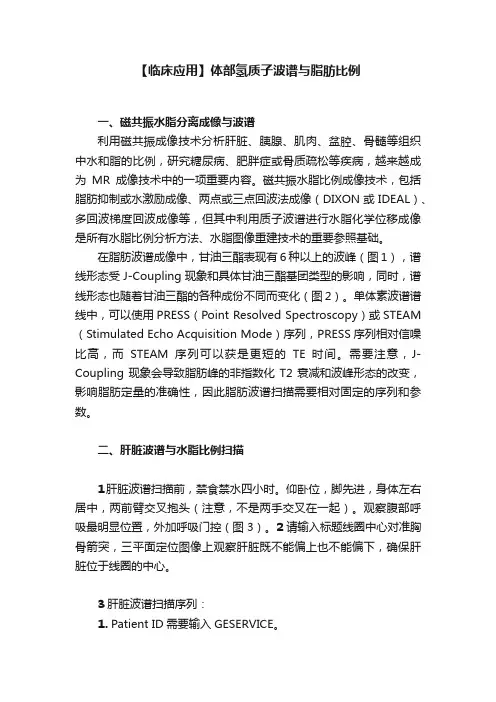

【临床应用】体部氢质子波谱与脂肪比例一、磁共振水脂分离成像与波谱利用磁共振成像技术分析肝脏、胰腺、肌肉、盆腔、骨髓等组织中水和脂的比例，研究糖尿病、肥胖症或骨质疏松等疾病，越来越成为MR成像技术中的一项重要内容。
磁共振水脂比例成像技术，包括脂肪抑制或水激励成像、两点或三点回波法成像（DIXON或IDEAL）、多回波梯度回波成像等，但其中利用质子波谱进行水脂化学位移成像是所有水脂比例分析方法、水脂图像重建技术的重要参照基础。
在脂肪波谱成像中，甘油三酯表现有6种以上的波峰（图1），谱线形态受J-Coupling现象和具体甘油三酯基团类型的影响，同时，谱线形态也随着甘油三酯的各种成份不同而变化（图2）。
单体素波谱谱线中，可以使用PRESS（Point Resolved Spectroscopy）或STEAM （Stimulated Echo Acquisition Mode）序列，PRESS序列相对信噪比高，而STEAM序列可以获是更短的TE时间。
需要注意，J-Coupling现象会导致脂肪峰的非指数化T2衰减和波峰形态的改变，影响脂肪定量的准确性，因此脂肪波谱扫描需要相对固定的序列和参数。
二、肝脏波谱与水脂比例扫描1肝脏波谱扫描前，禁食禁水四小时。
仰卧位，脚先进，身体左右居中，两前臂交叉抱头（注意，不是两手交叉在一起）。
观察腹部呼吸最明显位置，外加呼吸门控（图3）。
2请输入标题线圈中心对准胸骨箭突，三平面定位图像上观察肝脏既不能偏上也不能偏下，确保肝脏位于线圈的中心。
3肝脏波谱扫描序列：1. Patient ID需要输入GESERVICE。
2. 横断面T2成像：在三平面定位冠状面图像中找到肝脏最大层面，定位横断面，以22层为标准。
必须更新呼吸频率，因为由呼吸来控制扫描，在均匀规律的呼吸频率下才能获得无伪影的图像。
FOV不宜过小，超过解剖25%，使用部分相位编码FOV缩短扫描时间，添加上下饱和带消除血管搏动伪影（图4）。
02 MRI中的水与脂：概念、应用及误区
• DWI检测组织中限制性扩散的方向及受限程度
24
4
DWI序列
90° 180°
DWI产生对比的原理
常规DWI，扩散梯度场对细胞外自由水运动敏感 T2WI基础上，施加扩散梯度，组织信号衰减 自由水扩散越自由 = 信号丢失多，DWI信号越低 自由水扩散越受限 = 信号丢失少，DWI信号越高
1.0 0.083 0.066 0.016 0.093 0.0005 0.029 0.096 0.83
2
*磁性原子核的中子数和质子数至少其一是奇数
MRI的信号来源
• MRI的直接信号来源（氢质子）
–水 √ –脂肪 √ –蛋白质 × –其他大分子 ×
MRI中的水分子
H
• 多数组织信号来源于水分子中的氢 • MRI中的水分子概念较多 • 很多医生对这些概念比较模糊
FLAIR (TIR)
21
FSE-T2WI
SE-T1WI增强
22
3. DWI中的水分子
• 自由水扩散自由，信号衰减多 • 结合水扩散受限，信号衰减少
DWI
无创探测活体组织中水分子扩散的唯一方法 信号来源于组织中的自由水 结合水尽管运动受限，但仍不能产生信号 不同组织对自由水扩散限制程度不同 产生DWI对比 检测组织中限制性扩散的受限程度
2. FLAIR序列中的水分子
• FLAIR：液体抑制反转恢复 • 自由水抑制，而采集结合水信号？
FLAIR
快速反转恢复序列之一 利用水样液体长T1值的特点
对照组: FLAIR
对照组:T1WI SE+MT
低场磁共振水脂分离技术的临床应用课件
脂水分离技术的临床应用
SE脂水分离技术与GRE脂水分离技术均属 于three-point Dixon脂肪抑制技术，均同时 显示水及脂肪两套图像；3D-SPGR用于血 管成像及T1WI成像。与in-phase及out-phase 成像不同， in-phase属于TIWI成像， outphase抑制脂水混合组织。
Dixon的技术优势
与传统的反转恢复( IR) 和脂肪饱和(FatSat ) 等压脂 技术相比 ，Dixon 方法具有如下技术优势: 1. 不影响纵向磁化 2. 对B0的不均匀性不敏感 3. 对射频的不均匀性不敏感
Dixon的技术优势
低场系统不能缺少的技术： 由于受到各类条件的限制，低场系统上最常使
三点Dixon方法水脂分离原理
上述方法忽略了T2* 的影响， 对脂肪的估计不够 准确， 技术上也更易产生水脂互换伪影。为了获 得更准确的水脂分离结果，研究人员提出了各种 改进方案。三点Dixon 方法是对两点Dixon 方法的 一个重要改进。三点Dixon方法最早由Glover 和 Schneider于1991年提出。这种方法通过三幅具有 不同水、脂相位差的图像实现分离运算， 能够消 除T2* 影响， 获得更准确的分离结果。
正常踝关节成像
脂水分离
T1WI
T2*WI
踝关节
临床应用举例
关节软骨
水脂分离序列在低场强开放式磁共振系统 中，脂肪抑制效果满意，图像清晰。诊断 关节软骨损伤的敏感性和特异性均较高， 是一种十分有效的检查技术。
低场核磁共振检测技术
T 1 弛 豫 率
1 8 1 6 1 4
T 2 弛 豫 率
1000/T T1( 1/s)
1 0 8 6 4 2 0 -1 0 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 1 0 01 1 0
y = 0 .0 9 6 x + 0 .3 7 7 2 2 R = 0 .9 9 9 8
食品农业测试案例
·重复性：标准偏差小于0.1%
测量次数 1 2 3 4 5 6 7 8 Mean STD 黄豆 含油率% 18.09 18.07 18.07 18.06 18.04 18.03 18.05 18.02 18.05 0.02 含水率% 6.31 6.30 6.48 6.41 6.33 6.43 6.41 6.24 6.36 0.08 含油率% 1.86 1.85 1.80 1.82 1.81 1.85 1.87 1.82 1.84 0.03 小米 含水率% 11.34 11.36 11.49 11.31 11.60 11.49 11.50 11.52 11.45 0.10
可视化观察冻土融化过程
上图中亮的信号代表水分，随着融化的进行，信号逐渐从外部向内部发展，最后完全融化。 图中 ， 着 ， 部 部 ，最 高压驱替
石油能源测试案例
MnCl溶液驱油（水驱油）过程 （
1. 从红色-黄色-蓝色，信号 依次减弱； 2. 油的信号强，MnCl的水 的 的水 溶液的信号弱； 左图水驱油的过程是从左到 右驱替，首先岩心的靠左孔 隙内的油被水驱替走，随着 驱替时间的延长，水慢慢从 岩心的左边扩散到整个岩心， 直到最后 走岩 内的 有 直到最后驱走岩心内的所有 油。
农业领域测试案例
3.0 T MRI双回波水脂分离Dixon技术在非酒精性脂肪肝患者肝脏脂肪含量定量测定中的应用
3.0 T MRI双回波水脂分离Dixon技术在非酒精性脂肪肝患者肝脏脂肪含量定量测定中的应用应洁，刘丹*，杨全，王兴兰，丁昭君，苏丽平脂肪肝(fatty liver)是指肝内脂肪异常聚集，当肝脏内脂肪含量超过肝脏的5%时称为脂肪肝[1]，包括单纯性脂肪肝、非酒精性脂肪性肝炎(nonalcoholic steatohepatitis，NASH)及肝硬化。
脂肪肝的患病率在全球逐年上升，以非酒精性脂肪性肝病(nonalcoholic fatty liver disease，NAFLD)为主要趋势，并逐渐年轻化，在美国患病率是10%～46%，而在世界的其他地方是6%～35%[2]。
有研究显示，血脂水平与脂肪肝的脂肪含量不成正比，血清学和生化检查指标尚不能准确诊断NAFLD[3]。
肝穿刺活检是检测肝脏脂肪含量和诊断脂肪肝的金标准，但因其有创性、存在取样误差、可重复性差，患者难以接受，故肝穿刺活检不能被广泛推广，更不宜用作筛查和定量诊断脂肪肝。
1 材料与方法1.1 一般资料选择2017年11月至2019年5月在我院经超声诊断为非酒精性脂肪肝的160例患者。
排除标准：(1) MRI检查禁忌证者；(2)重度肝脏铁质沉积者；(3)肝脏肿瘤或脾脏切除术后者；(4)肝炎病毒携带者及患者；(5)有酗酒史或近3个月内有脂肪肝药物治疗史的患者。
目前脂肪肝的病理学诊断标准[4-6]：轻度脂肪肝，肝脏含脂肪量为5%～10%或者光镜下30%～50%的肝细胞有脂肪变性，肝细胞内可见小而少的空泡；中度脂肪肝，肝脏含脂肪量为10%～25%或者光镜下50%～75%的肝细胞有脂肪变性，空泡多而大，呈弥漫性；重度脂肪肝，肝脏含脂肪量为25%～50%或光镜下超过75%的肝细胞存在脂肪变性。
1.2 研究方法 1.2.1 检查技术所有受试者均采用Siemens Verio 3.0 T 磁共振，使用通道表面线圈进行腹部扫描。
通过扫描，完成精确常规平扫 T1WI 、T2WI 、DWI 、MRS 及T1-VIBE -Dixon 序列，Dixon 具体参数如下：TE 1.23 ms ，TR 4.16 ms ，矩阵256×192，FOV 40 cm ×30 cm ，层厚3 mm ，层间距0.6 mm ，扫描层数72层。
MR检查技术及其临床应用ppt课件
.
14
二、磁共振检查的脉冲序列
.
15
1、自旋回波脉冲序列（SE脉 冲序列）：它是MR扫描最基 本、最常用的脉冲序列。在该
序列中通过选择不同的TR和TE 可分别获得T1加权像（T1WI） 、T2加权像（T2WI）和质子密 度加权像（PdWI）
.
16
TR（激发时间或重复时间 ）：两个激励脉冲间的间隔 时间。TR的长、短决定着能 否显示出组织间T1的差别， 用短TR能显示出组织间T1信 号强度的差别。
第一节、磁共振成像（MRI） 的设备与基本原理
.
1
磁共振设备主要由主 磁体、梯度系统、射频 系统、计算机系统及其 他辅助设备等构成。
.
2
核磁共振（nuclear magnetic resonance,NMR)现称为磁共振成 像（MRI）是一种核物理现象。它 是在1946年，美国哈佛大学 Purcell和斯坦福大学Block发现物 质核磁共振原理的基础上，于20世 纪70年代末继CT之后，借助电子 计算机和图像重建数学而发展起来 的一种新型医学影像技术。直至
1978年才用于临床。
.
3
方法：将患者检查部位摆入强的
外磁场中，表面有线圈包绕，射频
发射器很像一个短波发射台及发射
天线，向人体发射不同的脉冲序列
，人体内氢原子核相当于一台收音
机接收此脉冲。瞬间关掉发射脉冲
，这时人体内氢原子核则变成一个
短波发射台发出磁共振信号由MR
信号接收器接收。最后利用磁共振
信号重建图像。
脑 脑 脑 脂 骨 纤维 骨 脑
白 灰 脊 肪 髓 韧带 皮 膜
质质液
质
质
T1WI 白 灰 黑 白 白 稍黑 黑 黑 灰
食品中低场核磁共振技术应用例析
