GPS车载信息终端技术要求
附件：
采购需求及参考的主要技术指标和要求：
第一包：GPS车载信息终端/数量34套。
一、技术规格
1、概述：
车载信息终端必须实现的功能包括：GPS定位、定位信息上传功能、无线通话功能、车载电子地图实时路径导航功能、图形用户界面下的医疗信息浏览功能和管理信息回填功能等，以满足120指挥中心对救护车的动态调度指挥要求。
2、GPS车载信息终端功能要求：
2.1基本硬件性能指标要求
1、CPU主频≥400MHz，内存ROM≥32M字节，RAM≥64M字节。
2、显示屏：彩色液晶触摸式显示屏；7英寸（含）以上，像素≥480×234 (RGB)，亮度≥350LX，有硬件按键并配合触摸屏操作。
3、外存数据存储空间≥1G字节。
4、20通道GPS定位功能，接收灵敏度-140db，刷新频率≤1次/秒。
5、支持GPRS数据通信。
6、有免提语音电话。
7、整机系统全部功耗在9W以内（包括数据通信部分）。
8、语音导航。
9、体积小巧，安装方便，工作时系统无风扇、无任何噪音。
10、 电源环境：9 ～ 36V供电。工作温度：-100C~700C
2.2终端软件功能要求
1、提供图形用户界面，采用Windows操作系统。
2、可进行GPS定位（包括经度、纬度、高度、速度、方向、时间）并将位置信息发送到上海市医疗急救中心（以下简称120）指挥中心，发送间隔可由120中心灵活设置。
3、可接收120指挥中心发送来的调度指令、通知并显示提示。
4、可按键反馈急救过程中的状态信息（己出发、到达现场、现场救治完毕、任务完成等），状态管理符合现有系统运作流程，并可根据变化进行状态的增减。
5、可查看本车本班接受的命令单，并提供查询显示功能。
6、可查看120中心登记的在本车上班人员的信息、本车实际标识、所属单位名称。
7、可使用免提拔打或接听公网电话。
8、可配合120中心控制指令控制车载通话权限。
9、提供电话薄功能，可快捷键直拔当前任务现场联系电话、主叫电话、联系电
话和主叫电话根据下发调度指令实时改变。
10、 可录入收费信息并将信息上传120中心。
11、 可选择送达医院并传120中心。
12、 具有完善的地图导航功能，可选择系统计算导航路径的优先方式（提供多种路径计算方式）可在车辆行驶中语音提示道路和方向选项择。
13、 提供完善的自动电源管理（包括省电方案），不必由人工进行电源操作。保证上班车辆站内停车可即时收到120指挥中心指令，决不出现司机上车还需要等待命令单下传的情况。
2.3 120中心通信软件功能要求：
1、提供与GPS车载信息终端通信传输服务。
2、120中心软件可配合实现车载终端相应功能。
3、免费开发、提供GPS车载终端功能实现的相关软件。
二、产品配置
1、GPS车载信息终端（34套）：采用彩色液晶触摸屏，包含定位及无线传输，具备双向信息传输、无线通话、导航、状态控制、医疗信息浏览及管理信息回填等功能。
2、120中心通信服务软件（1套）：提供GPS车载信息终端的通信服务并与120中心系统紧密结合，实现120中心系统与GPS车载信息终端的双向信息传输处理。
3、安装、调试、培训。
三、备品备件及资料
满足使用要求 四、产品资质证明
1、供应商保证其提供的设备中所有的软件为具有符合中华人民共和国软件版权相关法律的正版软件，且为该产品的新版本。
2、供应商提供的设备，应该为著名品牌，其生产厂商应具备大规模生产能力，通过ISO9001国际质量体系认证。
3、具有产品应有的强制认证。
五、交货期
合同签定后2个月内
六、质保期
质保期：自正式验收合格之日起保修二年。
七、售后服务
1、维修响应时间：免费提供咨询电话技术支持服务，解答用户在系统使用中遇
到的问题，及时提出解决问题的建议和操作方法。如电话一时无法解决，投
标商应在接到报修信息后，2小时内反应，4小时内到位修复，或采取优先用
周转机代用，后修理的方案。
2、详细列出维修中心名单及所在地。
培训：每台机器免费培训使用和常见故障排除（使用和维修各一人）。可采取集中或现场培训。培训内容包括理论和实际操作。
八、安装及验收要求
1、安装地点：120所在地
2、安装标准：按照产品原始样本技术数据及报价文件响应数据进行安装，并填写安装报告。
3、验收标准：以下情况供应商无条件予以更换。
3.1设备的指标低于双方签署的合同中该设备的性能指标；
3.2没有装箱单、品质保证书及相关资料；
3.3配件与合同或装箱单不符；
3.4设备外观受损；
3.5设备加电和运行测试验收后不符合要求。
4、供应商负责系统和车载信息终端软件硬件的安装、调试和培训，并在买方领 导下完成工程协调和督导工作。
5、设备安装调试由供应商负责，并提出设备调试工作各环节的具体内容，并明
确相关责任人。
6、系统安装调试结束后，供应商须协助买方建立完善的管理机制，并有义务协
助买方解决系统相关问题。
7、其它要求：
7.1供应商在谈判时提供样机演示，可实现报价文件承诺的全部功能要求。
7.2供应商应对其承诺的功能进行详细描述，包括本机软件的运作流程及120中心系统的联动过程。
7.3每套设备提供配套的SIM卡，每张卡内预存话费不少于500元。
九、交货地点
120所在地（运输费用由卖方承担）
以上设备的质量保证期（除已经说明的以外）：同上。
以上设备的交货日期：同上。
以上设备的付款方式：在全部货物交付并经最终验收合格后十五天内，一次性支付全部合同价款。
超长待机终端说明书
欢迎使用W50车载智能无线终端！
W50车载智能无线终端是基本GSM/GPRS/CDMA方式的GPS移动通信
终端。
为了您更好地使用车载智能无线终端，使用前请务必阅读本使用
手册
特别提醒：
为了保证您能更好地享受本公司的服务，请务必保护好
产品外部的编号标签。
只有按照规定的程序操作，才能最大限度地发挥产品功
能，保证您的车辆高效安全运行。
本产品依托GSM/GPRS/CDMA移动通信网络运行，在其网络
覆盖范围内方能保证产品有效服务。
本终端适可以采用SMS方式和GPRS方式传输数据。
W50产品实物图
82.3(L)*57.3(W)*21.3(H)mm一、技术指标名称参数
工作电压DC：5V~6V
工作电流60~80mA@3V
带机电流小于3uA
定位方式GPS定位/基站定位模式
定位误差<10m(GPS定位)/<200m(基站定位)
通信网络GPRS
通讯方式TCP
尺寸82.3(L)*57.3(W)*21.3(H)mm
工作温度-20℃～+70℃
工作湿度5%～95%
存储温度-40℃～+85℃
工作时间高能量锂锰电池(1500mah)，上报1次/天/3年
三、功能说明功能明细功能说明
定时位置回传上报间隔小于等于1分钟，则设备处于连续工作状态。
间隔时间可在10分钟至24小时内以10分钟为单位设
定。发。送信息可达1000多条
间隔时间可在1天至15天，以1天为单位可选。
支持基站/GPS定位可选基站定位优先，GPS定位优先或者自动模式（终端
在2分钟内无法使用GPS定位则自动采用基站定位。终
端缺省为自动模式。
电量显示电量百分比显示，电压值显示，已发送信息条数显示。
免接接安装不需要外接任何线路，带强磁
数据发送说明：
1.终端安装好电池后，GPS模块开始收搜信号，在GPS定位后GSM
模块开始工作，上线后发送1条位置数据后，立刻进入休眠。
等待设定的时间间隔到，再启动终端定位，上报数据。
2.如3分钟内无定位（GPS或基站），则GPS模块立刻进入休眠，
营运车辆GPS安全监控管理暂行规定（3篇）
第 1 页 共 11 页 营运车辆GPS安全监控管理暂行规定
本规定是为了加强对营运车辆GPS安全监控的管理，确保营运车辆的安全运行。依法制定。
第一条 营运车辆GPS安全监控管理是指对营运车辆进行GPS安全监控的管理活动，包括GPS设备安装、数据采集和管理、监控系统运行和维护等。
第二条 营运车辆GPS设备的安装应符合国家相关规定，通过有资质的机构进行安装和检测。GPS设备应具备合法、正规的生产厂家和销售渠道，且符合国家标准。
第三条 营运车辆的GPS数据采集和管理应由运输企业负责，并建立相关的管理制度和技术手段，保证数据的安全和可靠性。相关数据应按照法律法规和业务需要进行存储和备份。
第四条 营运车辆GPS监控系统应建立健全，包括监控中心、监控设备和监控人员。监控中心应由专门的人员进行运行和管理，监控设备应保持良好的状态，监控人员应经过专业的培训和考核，且具备良好的职业道德。
第五条 营运车辆GPS安全监控系统应定期检测和维护，确保其正常运行和功能完好。运输企业应制定相应的维护计划，并对监控设备进行定期维修和更新。
第六条 营运车辆GPS安全监控系统的数据应严格保密，未经授权不得泄露和篡改。对于违规操作和数据泄露行为，将按照相关法律法规进行追责。 第 2 页 共 11 页 第七条 违反本规定的运输企业，将根据其违规行为的性质和后果，进行相应的处罚，包括警告、罚款、责令停运等。
第八条 本规定自发布之日起生效。
营运车辆GPS安全监控管理暂行规定（2）
第一章总则
第一条为加强公司营运车辆安全管理，强化运输过程安全控制，依据《中华人民共和国道路运输条例》、《道路旅客运输及客运站管理规定》和省政府、省交通厅有关规定要求，认真落实客运、危险货物车辆(或统称‘营运车辆’)GPS(包括‘GPS’与‘GPS行驶记录仪’)安全监控系统的安装运行和管理，实现对营运车辆运行的动态监控，保障公司持续稳定发展，特制定本规定。

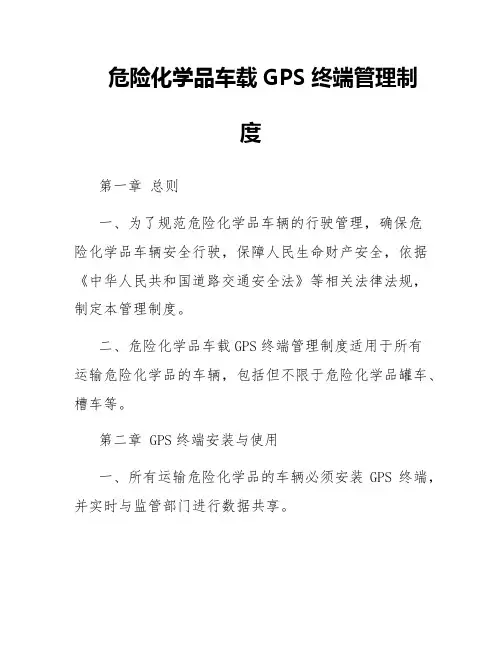

危险化学品车载GPS终端管理制度
