NOR flash和flash有什么不一样？
FLASH芯片种类与区别
F L A S H芯片种类与区别 Hessen was revised in January 2021Flash芯片的种类与区别一、IIC EEPROMIICEEPROM，采用的是IIC通信协议。
IIC通信协议具有的特点：简单的两条总线线路，一条串行数据线(SDA)，一条串行时钟线(SCL)；串行半双工通信模式的8位双向数据传输，位速率标准模式下可达100Kbit/s；一种电可擦除可编程只读存储器，掉电后数据不丢失，由于芯片能够支持单字节擦写，且支持擦除的次数非常之多，一个地址位可重复擦写的理论值为100万次，常用芯片型号有 AT24C02、FM24C02、CAT24C02等，其常见的封装多为DIP8，SOP8，TSSOP8等；?二、SPI NorFlashSPINorFlash，采用的是SPI 通信协议。
有4线(时钟，两个数据线，片选线)或者3线(时钟，两个数据线)通信接口，由于它有两个数据线能实现全双工通信，因此比IIC通信协议的 IIC EEPROM的读写速度上要快很多。
SPI NorFlash具有NOR技术Flash Memory的特点，即程序和数据可存放在同一芯片上，拥有独立的数据总线和地址总线，能快速随机读取，允许系统直接从Flash中读取代码执行；可以单字节或单字编程，但不能单字节擦除，必须以Sector为单位或对整片执行擦除操作，在对存储器进行重新编程之前需要对Sector或整片进行预编程和擦除操作。
NorFlash在擦写次数上远远达不到IIC EEPROM，并且由于NOR技术Flash Memory的擦除和编程速度较慢，块尺寸又较大，因此擦除和编程操作所花费的时间会很长；但SPI NorFlash接口简单，使用的引脚少，易于连接，操作方便，并且可以在芯片上直接运行代码，其稳定性出色，传输速率高，在小容量时具有很高的性价比，这使其很适合应于嵌入式系统中作为 FLASH ROM，所以在市场的占用率非常高。
NOR Flash擦写和原理分析
1. NOR FLASH 的简单介绍NOR FLASH 是很常见的一种存储芯片,数据掉电不会丢失.NOR FLASH支持Execute On Chip,即程序可以直接在FLASH片内执行(这意味着存储在NOR FLASH上的程序不需要复制到RAM就可以直接运行).这点和NAND FLASH 不一样.因此,在嵌入式系统中,NOR FLASH很适合作为启动程序的存储介质.N OR FLASH的读取和RAM很类似(只要能够提供数据的地址,数据总线就能够正确的给出数据),但不可以直接进行写操作.对NOR FLASH的写操作需要遵循特定的命令序列,最终由芯片内部的控制单元完成写操作.从支持的最小访问单元来看,NOR FLASH一般分为8 位的和16位的(当然,也有很多NOR FLASH芯片同时支持8位模式和是16 位模式,具体的工作模式通过特定的管脚进行选择).对8位的NOR FLASH芯片,或是工作在8-BIT模式的芯片来说,一个地址对应一个BYTE(8-BIT)的数据.例如一块8-BIT的NOR FLASH,假设容量为4个B YTE.那芯片应该有8个数据信号D7-D0 和2个地址信号,A1-A0.地址0x0对应第0个BYTE,地址0x1对应于1BYTE,地址0x2对应于第2个BYTE,而地址0x3则对应于第3 个BYTE.对16位的NOR FLASH芯片,或是工作在16-BIT模式的芯片来说,一个地址对应于一个HALF-WORD(16-BIT)的数据.例如,一块16-BIT的NOR FLASH,假设其容量为4个BYTE.那芯片应该有16 个数据信号线D15-D0 和1个地址信号A0.地址0x0对应于芯片内部的第0个HALF-WORD,地址0x1对应于芯片内部的第1个HALF-WORDFLASH一般都分为很多个SECTOR,每个SECTOR包括一定数量的存储单元.对有些大容量的FLASH,还分为不同的BANK,每个BANK包括一定数目的SEC TOR.FLASH的擦除操作一般都是以SECTOR,BANK或是整片FLASH为单位的.在对FLASH进行写操作的时候,每个BIT可以通过编程由1变为0,但不可以有0修改为1.为了保证写操作的正确性,在执行写操作前,都要执行擦除操作.擦除操作会把FLASH的一个SECTOR,一个BANK或是整片FLASH的值全修改为0xFF.这样,写操作就可以正确完成了.由于NOR FLASH没有本地坏区管理,所以一旦存储区块发生毁损,软件或驱动程序必须接手这个问题,否则可能会导致设备发生异常. 在解锁、抹除或写入N OR FLASH区块时,特殊的指令会先写入已绘测的记忆区的第一页(Page).接着快闪记忆芯片会提供可用的指令清单给实体驱动程序,而这些指令是由一般性闪存接口(CommON FLASH memory Interface, CFI)所界定的. 与用于随机存取的ROM不同,NOR FLASH也可以用在存储设备上;不过与NAND FLASH 相比,NOR FLASH的写入速度一般来说会慢很多.2. NOR Flash的烧写方式以下内容,如无特别说明,处理器指的是ARM 处理器,FLASH 指的都是NOR FLASH.另外,BYTE指的是8-BIT的数据单元,HALF-WORD代表的是16-BIT 的数据单元,而WORD 则代表了32-BIT的数据单元.2.1 处理器寻址ARM 可以说是目前最流行的32位嵌进式处理器.在这里只提一下ARM处理器的寻址,为后面做个展垫.从处理器的角度来看,系统中每个地址对应的是一个BY TE的数据单元.这和很多别的处理器都是一样的.2.2 处理器和NOR FLASH的硬件连接从前面的先容,我们知道从处理器的角度来看,每个地址对应的是一个BYTE 的数据单元.而,NOR FLASH 的每个地址有可能对应的是一个BYTE的数据单元,也有可能对应的是一个HALF-WORD的数据单元.所以在硬件设计中,连接AR M处理器和NOR FLASH时,必须根据实际情况对地址信号做特别的处理.假如ARM处理器外部扩展的是8-BIT的NOR FLASH, 数据线和地址线的连接应该如图1所示. 从图中我们可以看到,处理器的数据信号D0-D7和FLASH 的数据信号D0-D7是逐一对应连接的,处理器的地址信号A0-An和NOR FLA SH的地址信号A0-An 也是逐一对应连接的.假如ARM处理器外部扩展的是16-BIT的NOR FLASH, 地址线必须要错位连接. 图2给了一个ARM处理器和16-BIT NOR FLASH的连接示意图.如图2所示,ARM处理器的数据信号D0-D15和FLASH 的数据信号D0-D15是逐一对应的.而ARM处理器的地址信号和NOR FLASH 的地址信号是错位连接的, ARM的A0悬空,ARM 的A1 连接FLASH 的A0,ARM 的A2连接FLASH的A1,依次类推.需要错位连接的原因是:ARM处理器的每个地址对应的是一个BY TE 的数据单元,而16-BIT 的FLASH 的每个地址对应的是一个HALF-WOR D(16-BIT)的数据单元.为了保持匹配,所以必须错位连接.这样,从ARM处理器发送出来的地址信号的最低位A0对16-BIT FLASH来说就被屏蔽掉了.NOR Flash的烧写方式- 懵懂者- 懵懂者的随便写补充说明:一般来说,ARM处理器内部要设置相应的寄存器,告诉处理器外部扩展的FLASH 的位宽(8-BIT/16-BIT/32-BIT) .这样,处理器才知道在访问的时候如何从FL ASH正确的读取数据;有些ARM处理器内部可以设置地址的错位.对于支持软件选择地址错位的处理器,在连接16-BIT FLASH的时候,硬件上可以不需要把地址线错位.读者设计的时候,请参考MCU的数据手册,以手册为准,以免造成不必要的麻烦;假如处理器支持内部设置地址错位,在实际访问的时候,送出的地址实际上是在MCU内部做了错位处理,其作用是等效于硬件连接上的错位的.上面的描述可能比较抽象,下面让我们来看2个ARM处理器访问16-BIT FLASH的例子:例子1:ARM处理器需要从地址0x0读取一个BYTEARM处理器在地址线An-A0上送出信号0x0;16-BIT FLASH在自己的地址信号An-A0上看到的地址是0x0,然后将地址0 x0对应的16-BIT数据单元输出到D15-D0上;ARM处理器知道访问的是16-BIT的FLASH,从D7-D0上读取所需要的一个B YTE的数据.例子2:ARM处理器需要从地址0x1读取一个BYTEARM处理器在地址线An-A0上送出信号0x1;16-BIT FLASH在自己的地址信号An-A0上看到的地址依然是0x0, 然后将地址0x0对应的16-BIT数据单元输出到D15-D0上;ARM处理器知道访问的是16-BIT的FLASH,从D15-D8 上读取所需要的一个BYTE 的数据.2.3 从软件角度来看ARM 处理器和NOR FLASH 的连接从软件的角度来理解ARM处理器和FLASH的连接.对于8-BIT的FLASH的连接,很好理解,由于ARM处理器和8-BIT FLASH的每个地址对应的都是一个BYTE 的数据单元.所以地址连接毫无疑问是逐一对应的.假如ARM 处理器连接的是16-BIT 的处理器,由于ARM 处理器的每个地址对应的是一个BYTE 的数据单元,而16-BIT FLASH 的每个地址对应的是一个HALF-WORD 的1 6-BIT的数据单元.所以,也毫无疑问,ARM处理器访问16-BIT处理器的时候,地址肯定是要错开一位的.在写FLASH驱动的时候,我们不需要知道地址错位是由硬件实现的,还是是通过设置ARM处理器内部的寄存器来实现的,只需要记住2点:ARM处理器访问8-BIT FLASH的时候,地址是逐一对应的;ARM处理器访问16-BIT FLASH的时候,地址肯定是错位的.2.4 8-BIT FLASH 烧写驱动实例- HY29F040HY29F040是现代公司的一款8-BIT的NOR FLASH.在这个小节里,我们以这个芯片为例子,讲述如何对8-BIT NOR FLASH进行操作.HY29F040的容量为512K-BYTE,总共包括8 个SECTOR,每个SECTOR 的容量是64K-BYTE.该芯片支持SECTOR擦除,整片擦除和以BYTE 为基本单位的写操纵.HY29F040的命令定义如表-1所示.1、位（bit）来自英文bit，音译为“比特”，表示二进制位。
rom,ram,eeprom,flash区别
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM 通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
RAM有两大类，一种称为静态RAM（Static RAM/SRAM），SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU 的一级缓冲，二级缓冲。
另一种称为动态RAM（Dynamic RAM/DRAM），DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM 相比SRAM要便宜很多，计算机内存就是DRAM的。
DRAM分为很多种，常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等，这里介绍其中的一种DDR RAM。
DDR RAM（Date-Rate RAM）也称作DDR SDRAM，这种改进型的RAM和SDRAM是基本一样的，不同之处在于它可以在一个时钟读写两次数据，这样就使得数据传输速度加倍了。
这是目前电脑中用得最多的内存，而且它有着成本优势，事实上击败了Intel的另外一种内存标准－Rambus DRAM。
在很多高端的显卡上，也配备了高速DDR RAM来提高带宽，这可以大幅度提高3D加速卡的像素渲染能力。
内存工作原理：内存是用来存放当前正在使用的（即执行中）的数据和程序，我们平常所提到的计算机的内存指的是动态内存（即DRAM），动态内存中所谓的"动态"，指的是当我们将数据写入DRAM后，经过一段时间，数据会丢失，因此需要一个额外设电路进行内存刷新操作。
具体的工作过程是这样的：一个DRAM的存储单元存储的是0还是1取决于电容是否有电荷，有电荷代表1，无电荷代表0。
RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等常见存储器概念辨析
RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等常见存储器概念辨析常见存储器概念辨析：RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash存储器可以分为很多种类，其中根据掉电数据是否丢失可以分为RAM（随机存取存储器）和ROM（只读存储器），其中RAM的访问速度比较快，但掉电后数据会丢失，而ROM掉电后数据不会丢失。
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
RAM 又可分为SRAM（Static RAM/静态存储器）和DRAM（Dynamic RAM/动态存储器）。
SRAM 是利用双稳态触发器来保存信息的，只要不掉电，信息是不会丢失的。
DRAM是利用MOS（金属氧化物半导体）电容存储电荷来储存信息，因此必须通过不停的给电容充电来维持信息，所以DRAM 的成本、集成度、功耗等明显优于SRAM。
SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。
而通常人们所说的SDRAM 是DRAM 的一种，它是同步动态存储器，利用一个单一的系统时钟同步所有的地址数据和控制信号。
使用SDRAM不但能提高系统表现，还能简化设计、提供高速的数据传输。
在嵌入式系统中经常使用。
ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后，就无法修改了，这种是早期的产品，现在已经不可能使用了，而EPROM是通过紫外光的照射擦出原先的程序，是一种通用的存储器。
EEPROM、FLASH的区别

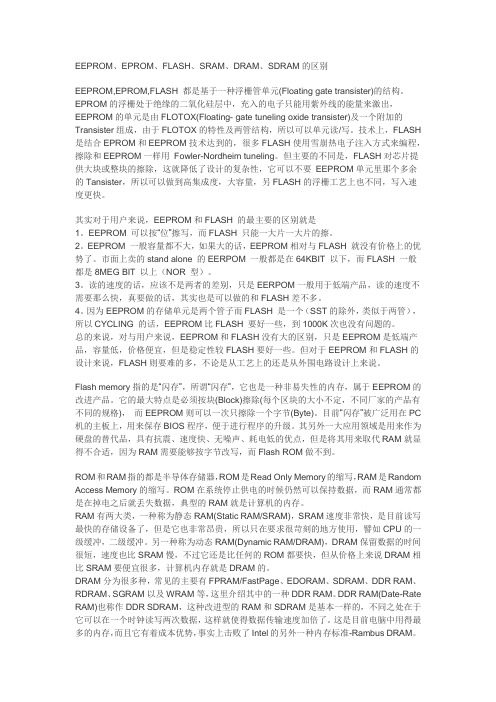

EEPROM、EPROM、FLASH、SRAM、DRAM、SDRAM的区别EEPROM,EPROM,FLASH 都是基于一种浮栅管单元(Floating gate transister)的结构。
EPROM的浮栅处于绝缘的二氧化硅层中，充入的电子只能用紫外线的能量来激出，EEPROM的单元是由FLOTOX(Floating- gate tuneling oxide transister)及一个附加的Transister组成，由于FLOTOX的特性及两管结构，所以可以单元读/写。
技术上，FLASH 是结合EPROM和EEPROM技术达到的，很多FLASH使用雪崩热电子注入方式来编程，擦除和EEPROM一样用Fowler-Nordheim tuneling。
但主要的不同是，FLASH对芯片提供大块或整块的擦除，这就降低了设计的复杂性，它可以不要EEPROM单元里那个多余的Tansister，所以可以做到高集成度，大容量，另FLASH的浮栅工艺上也不同，写入速度更快。
其实对于用户来说，EEPROM和FLASH 的最主要的区别就是1。
EEPROM 可以按“位”擦写，而FLASH 只能一大片一大片的擦。
2。
EEPROM 一般容量都不大，如果大的话，EEPROM相对与FLASH 就没有价格上的优势了。
市面上卖的stand alone 的EERPOM 一般都是在64KBIT 以下，而FLASH 一般都是8MEG BIT 以上（NOR 型）。
3。
读的速度的话，应该不是两者的差别，只是EERPOM一般用于低端产品，读的速度不需要那么快，真要做的话，其实也是可以做的和FLASH差不多。
4。
因为EEPROM的存储单元是两个管子而FLASH 是一个（SST的除外，类似于两管），所以CYCLING 的话，EEPROM比FLASH 要好一些，到1000K次也没有问题的。
总的来说，对与用户来说，EEPROM和FLASH没有大的区别，只是EEPROM是低端产品，容量低，价格便宜，但是稳定性较FLASH要好一些。
RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等常见存储器概念辨析
RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash等常见存储器概念辨析常见存储器概念辨析：RAM、SRAM、SDRAM、ROM、EPROM、EEPROM、Flash存储器可以分为很多种类，其中根据掉电数据是否丢失可以分为RAM（随机存取存储器）和ROM （只读存储器），其中RAM的访问速度比较快，但掉电后数据会丢失，而ROM掉电后数据不会丢失。
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的存。
RAM 又可分为SRAM（Static RAM/静态存储器）和DRAM（Dynamic RAM/动态存储器）。
SRAM 是利用双稳态触发器来保存信息的，只要不掉电，信息是不会丢失的。
DRAM是利用MOS（金属氧化物半导体）电容存储电荷来储存信息，因此必须通过不停的给电容充电来维持信息，所以DRAM 的成本、集成度、功耗等明显优于SRAM。
SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机存就是DRAM的。
而通常人们所说的SDRAM 是DRAM 的一种，它是同步动态存储器，利用一个单一的系统时钟同步所有的地址数据和控制信号。
使用SDRAM不但能提高系统表现，还能简化设计、提供高速的数据传输。
在嵌入式系统中经常使用。
ROM也有很多种，PROM是可编程的ROM，PROM和EPROM（可擦除可编程ROM）两者区别是，PROM是一次性的，也就是软件灌入后，就无法修改了，这种是早期的产品，现在已经不可能使用了，而EPROM是通过紫外光的照射擦出原先的程序，是一种通用的存储器。
DRAM、ROM、RAM、SRAM and FLASH
ROM、RAM、DRAM、SRAM和FLASH这是我最近收集的一部分资料，希望对大家在设计中有一定的help。
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
RAM有两大类，一种称为静态RAM（Static RAM/SRAM），SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
另一种称为动态RAM（Dynamic RAM/DRAM），DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。
DRAM分为很多种，常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等，这里介绍其中的一种DDR RAM。
DDR RAM（Date-Rate RAM）也称作DDR SDRAM，这种改进型的RAM 和SDRAM是基本一样的，不同之处在于它可以在一个时钟读写两次数据，这样就使得数据传输速度加倍了。
这是目前电脑中用得最多的内存，而且它有着成本优势，事实上击败了Intel的另外一种内存标准－Rambus DRAM。
在很多高端的显卡上，也配备了高速DDR RAM 来提高带宽，这可以大幅度提高3D加速卡的像素渲染能力。
内存工作原理：内存是用来存放当前正在使用的（即执行中）的数据和程序，我们平常所提到的计算机的内存指的是动态内存（即DRAM），动态内存中所谓的"动态"，指的是当我们将数据写入DRAM后，经过一段时间，数据会丢失，因此需要一个额外设电路进行内存刷新操作。
Flash、RAM、ROM的区别
一、ROM(Read Only Memory)ROM(Read Only Memory),只读存储器。
用来存储和保存数据。
ROM数据不能随意更新，但是在任何时候都可以读取。
即使是断电，ROM也能够保留数据。
ROM也有很多种:PROM是可编程一次性(无法修改)的ROM;EPROM是紫外线可擦除可编程的ROM；EEPROM是电可擦除可编程的ROM,按字节进行删除和重写,写入时间很长，写入很慢;现在多用作非易失的数据存储器。
特点是可以随机访问和修改任何一个字节，可以往每个bit中写入0或者1。
这是最传统的一种EEPROM，掉电后数据不丢失，可以保存100年，可以擦写100w次。
具有较高的可靠性，但是电路复杂/成本也高。
因此目前的EEPROM都是几十千字节到几百千字节的，绝少有超过512K的。
二、RAM(Random Access Memory)RAM(Random Access Memory),随机存取存储器。
是与CPU直接交换数据的内部存储器，也叫内存。
它可以随时读写，而且速度很快，通常作为操作系统或其他正在运行中的程序的临时数据存储媒介,当电源关闭时RAM不能保留数据。
RAM可以进一步分为静态RAM（SRAM）和动态内存（DRAM）两大类。
静态RAM（Static RAM/SRAM）:SRAM速度非常快，不需要刷新电路即能保存数据，是目前读写最快的存储设备了，但是集成度较低，非常昂贵，多用于CPU的一级缓存，二级缓存(L1/L2Cache)。
动态RAM（Dynamic RAM/DRAM），DRAM保留数据的时间很短(需要内存刷新电路，每隔一段时间，刷新充电一次，否则数据会消失)，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。
DRAM分为很多种，常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等，这里介绍其中的一种DDR RAM。
ROM RAM FLASH分类及关系区别,
ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM 是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
RAM 有两大类，一种称为静态RAM（Static RAM/SRAM），SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
另一种称为动态RAM（Dynamic RAM/DRAM），DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM相比SRAM要便宜很多，计算机内存就是DRAM的。
DRAM，动态随机存取存储器，需要不断的刷新，才能保存数据.而且是行列地址复用的，许多都有页模式;SRAM，静态的随机存取存储器，加电情况下，不需要刷新，数据不会丢失，而且，一般不是行列地址复用的。
SDRAM，同步的DRAM，即数据的读写需要时钟来同步。
DRAM和SDRAM由于实现工艺问题，容量较SRAM大。
但是读写速度不如SRAM，但是现在，SDRAM的速度也已经很快了，时钟好像已经有 150兆的了。
那么就是读写周期小于10ns了。
SRAM是静态内存，SDRAM是同步动态内存.每单位容量的DRAM使用较少的晶体管而且占用面积小，而SRAM则是用较多晶体管占用的面也要相对大不少；DRAM 需要不断刷新来维持所存储的数据，SRAM则不需要；DRAM的存取时钟间隔长，而SRAM的速度快，时间短；DRAM的耗电低，SRAM耗电大。
目前，相同容量的SRAM价格是SDRAM的8倍左右，面积则将近大4倍，所以SRAM常用于快速存储的较低容量的RAM需求，比如Cache(缓存），比如CPU内部的L1 Cache和主板上的L2 Cache，一般只有几百K。
布线上可以同样遵守高速设计的需要，具体可参考厂家设计规范要求。
什么是ROM、RAM、DRAM、SRAM和FLASH及区别
什么是ROM、RAM、DRAM、SRAM和FLASH及区别09-05-29 14:02发表于：《南京安防工程》分类：未分类在门禁系统中，控制器的内存是一个很关键的参数，大家一体来了解一下各种内存的感念和区别吧，网上摘录，供大家参考：ROM和RAM指的都是半导体存储器，ROM是Read Only Memory的缩写，RAM是Random Access Memory的缩写。
ROM在系统停止供电的时候仍然可以保持数据，而RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。
RAM有两大类，一种称为静态RAM（Static RAM/SRAM），SRAM速度非常快，是目前读写最快的存储设备了，但是它也非常昂贵，所以只在要求很苛刻的地方使用，譬如CPU的一级缓冲，二级缓冲。
另一种称为动态RAM（Dynam ic RAM/DRAM），DRAM保留数据的时间很短，速度也比SRAM慢，不过它还是比任何的ROM都要快，但从价格上来说DRAM 相比SRAM要便宜很多，计算机内存就是DRAM的。
DRAM分为很多种，常见的主要有FPRAM/FastPage、EDORAM、SDRAM、DDR RAM、RDRAM、SGRAM以及WRAM等，这里介绍其中的一种DDR RAM。
DDR RAM（Date-Rate RAM）也称作DDR SDRAM，这种改进型的RAM和SDRAM是基本一样的，不同之处在于它可以在一个时钟读写两次数据，这样就使得数据传输速度加倍了。
这是目前电脑中用得最多的内存，而且它有着成本优势，事实上击败了Intel的另外一种内存标准－Rambus DRAM。
在很多高端的显卡上，也配备了高速DDR RAM来提高带宽，这可以大幅度提高3D加速卡的像素渲染能力。
内存工作原理：内存是用来存放当前正在使用的（即执行中）的数据和程序，我们平常所提到的计算机的内存指的是动态内存（即DRAM），动态内存中所谓的"动态"，指的是当我们将数据写入DRAM 后，经过一段时间，数据会丢失，因此需要一个额外设电路进行内存刷新操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

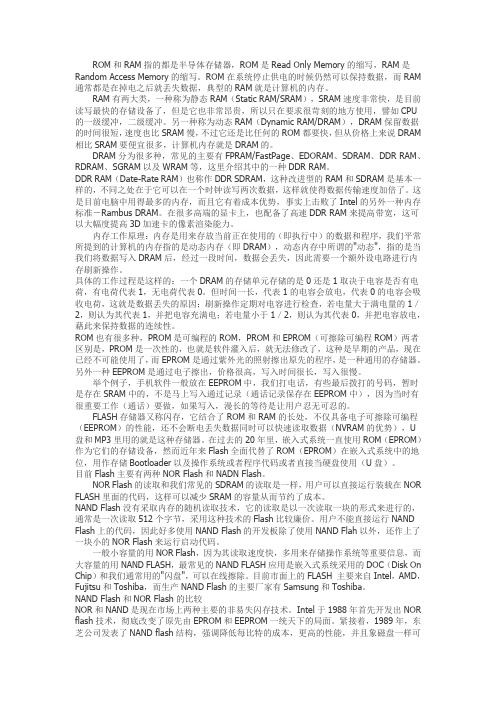

NOR flash和flash有什么不一样？
NOR Flash NOR Flash是现在市场上两种主要的非易失闪存技术之一。Intel
于1988年首先开发出NOR Flash 技术，彻底改变了原先由EPROM（Erasable Programmable
Read-Only-Memory电可编程序只读存储器）和EEPROM（电可擦只读存储器Electrically
Erasable Programmable Read - Only Memory）一统天下的局面。紧接着，1989年，东芝公
司发表了NAND Flash 结构，强调降低每比特的成本，有更高的性能，并且像磁盘一样可
以通过接口轻松升级。NOR Flash 的特点是芯片内执行（XIP ，eXecute In Place），这样
应用程序可以直接在Flash闪存内运行，不必再把代码读到系统RAM中。NOR 的传输效
率很高，在1~4MB的小容量时具有很高的成本效益，但是很低的写入和擦除速度大大影
响到它的性能。NAND的结构能提供极高的单元密度，可以达到高存储密度，并且写入和
擦除的速度也很快。应用NAND的困难在于Flash的管理需要特殊的系统接口。 性能比
较 flash闪存是非易失存储器，可以对称为块的存储器单元块进行擦写和再编程。任何flash
器件的写入操作只能在空或已擦除的单元内进行，所以大多数情况下，在进行写入操作之
前必须先执行擦除。NAND器件执行擦除操作是十分简单的，而NOR则要求在进行擦除
前先要将目标块内所有的位都写为0。 由于擦除NOR器件时是以64～128KB的块进行的，
执行一个写入/擦除操作的时间为5s，与此相反，擦除NAND器件是以8～32KB的块进行
的，执行相同的操作最多只需要4ms。 执行擦除时块尺寸的不同进一步拉大了NOR和
NAND之间的性能差距，统计表明，对于给定的一套写入操作（尤其是更新小文件时），
更多的擦除操作必须在基于NOR的单元中进行。这样，当选择存储解决方案时，设计师
必须权衡以下的各项因素。 l 、NOR的读速度比NAND稍快一些。 2、 NAND的写入速
度比NOR快很多。 3 、NAND的4ms擦除速度远比NOR的5s快。 4 、大多数写入操
作需要先进行擦除操作。 5 、NAND的擦除单元更小，相应的擦除电路更少。 此外，NAND
的实际应用方式要比NOR复杂的多。NOR可以直接使用，并可在上面直接运行代码；而
NAND需要I/O接口，因此使用时需要驱动程序。不过当今流行的操作系统对NAND结
构的Flash都有支持。此外，Linux内核也提供了对NAND结构的Flash的支持。 详解 NOR
