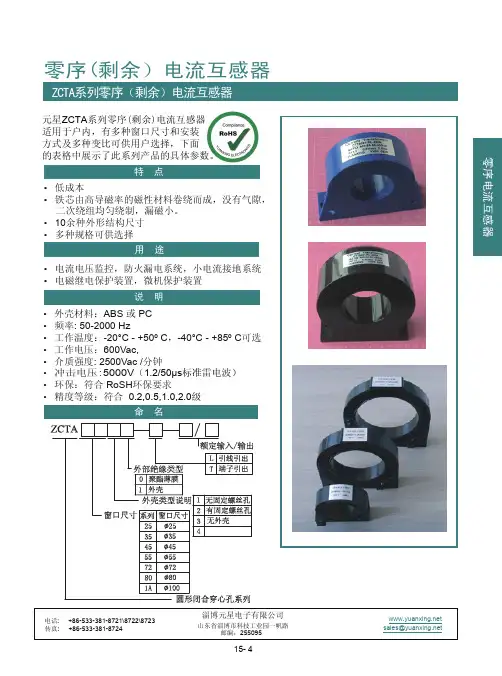

零序电流互感器选型样本

零序电流互感器的原理及应用

零序电流互感器的原理及应用 在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流)这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 三相电路不对称时，电流均可分解正序、负序和零序电流。正序指正常相序的三相交流电(即A、B、C三相空间差120度，相序为正常相序)，负序指三相相序与正常相序相反(三相仍差120度，仍平衡)，零序指(A、B、C电流分解出来三个大小相同、相位相同的相量。零序电流互感器套在三芯电缆上，三相不平衡时在外部就表现出零序电流(因为相量相同加强) 零序电流互感器 零序电流互感器为一种线路故障监测器,一般儿只有一个铁芯与二次绕组,使用时,将一次三芯电缆穿过互感器的铁芯窗孔,二次通过引线接至专用的继电器,再由继电器的输出端接到信号装置或报警系统。在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流(意即零序电流)，在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小(mA级)，称作二次电流或零序电流互感器的灵敏度(也可用一次最小动作电流表示)，为主要动作指标。 零序电流互感器保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电

电流互感器二次线的计算

电流互感器问答 15.当有几种表计接于同一组电流互感器时，其接线顺序如何? 答：其接线顺序是：指示仪表、电度仪表、记录仪表和发送仪表。 16.使用电流互感器应注意的要点有哪些? 答：(I)电流互感器的配置应满足测量表计、自动装置的要求。 (2)要合理选择变比。 (3)极性应连接正确。 (4)运行中的电流互感器二次线圈不许开路. (5)电流互感器二次应可靠接地。 (6)二次短路时严禁用保险丝代替短路线或短路片。 (7)二次线不得缠绕。 17.电流互感器的轮校周期和检修项目是什么? 答;计量用和作标准用的仪器和有特殊要求的电流互感器校验周期为每两年一次，一般仪用互感器核验周期为每四年一次。仪用互感器的检验项目为：校验一、二次线圈极性;测定比差和角差;测量绝缘电阻、介质损失以及而压试验. 18.怎样根据电流互感器二次阻抗正确选择二次接线的截面积? 答：可根据下式计算进行选择 S≥ρLm / Z―(rq+ri+rc). 式中S——连接导线的截面积 Lm——连接导线的计算长度m，单机接线Lm=2L，星形接线Lm=L，不完全星形接线Lm=√3 ρ——导线电阻率Ωmm2/m Z——对应于电流互感器准确等级的二次负荷额定阻抗，可从铭牌查出。 rq——为仪表电流线圈的总阻抗Ω; rj——为继电器电流线圈的总阻抗Ω rc——连接二次线的接触电阻一般取0.05Ω 19.电流互感器二次为什么要接地? 答：二次接地后可以防止一次绝缘击穿，二次串入高压，威胁人身及设备的安全，属于保护接地。接地点应在端子k2处，低压电流互感器一般采用二次保护接零的方式。 20对电流互感器如何进行技术管理? 答：(1)电流互感器以及其它计量设备必须做好台帐，有专人管理。并做好互感器转移记录。 (2)在供电企业内应建立各种相应的技术档案和管理制度，包括出厂原始记录、资料。历年修校记录、检修工艺规程和质量标准. (3)对计量用电流互感器的安装、更换、移动、校验、拆除、加封和接线工作均由供电

零序电流互感器选择

零序电流互感器设计选型参考手册（1） 一、概述 保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT 内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。二、没有精度和变比的高灵敏度零序电流互感器 这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。 1、小电流选线装置用零序电流互感器 小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用： 变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。 2、与DD11/60型继电器配套使用的零序电流互感器 DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。 3、与DL11/0.2型继电器配套使用的零序电流互感器 DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。 三、有变比、容量、精度要求的零序电流互感器。 1、国家标准GB1208—1997 国标中规定，保护用电流互感器误差限值。

零序电流互感器——说明书

LCH-LJF（Y）型零序电流互感器 使用说明书 保定市力成电气有限公司

LCH－LJF（Y）K系列零序电流互感器使用说明 一、概述 保定市力成电气有限公司是河北省高新技术科技企业，有多年零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验(武高所)。产品已用于国家许多重点工程，如天安门广场、天津新港、厦门航空工业区、东莞500KV站等，产品销往北京、天津、上海、广东、福建、山西、河北、云南等二十几个省市。 我公司生产的LCH系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好，外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器，产品按外形分有方形和Ω形，按结构分整体式和组合式。产品使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。用户可根据系统的运行方式，中性点有效接地 或中性点非有效接地的不同，选用相适应的零序电流互感器。 二、型号说明 LCH-LJFK XX J LCH-LJYK XX 保定市力成电气有限公司保护用大容量 零序电流互感器内径 外形（JFK为方形，JYK为Ω形） 三、使用条件 1、环境温度：最高温度+60℃日平均气温不超过+40℃最低气温-20℃； 2、海拔不超过2000m (高原使用时特殊定货)； 3、相对湿度< 85％。 四、产品类别及主要数据 1、交流电压0.4KV以上（电缆）； 2、电网频率50Hz； 3、同名端：一次由“L1”侧穿入，二次为“K1”； 4、型号及数据、外形尺寸见图表。 五、安装 1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。 2、开口式互感器不受电缆敷设与否的限制，具体方法如下：

如何正确选择及使用电流互感器,民熔

如何正确选择及使用电流互感器，民熔 1.前言近几年来，随着我国电力工业中城网及农网的改造，以及供电系统的自动化程度不断提高，电流互感器作为电力系统的一种重要电气设备，已被广泛地应用于继电保护、系统监测和电力系统分析之中。 电流互感器作为一次系统和二次系统间联络元件，起着将一次系统的大电流变换成二次系统的小电流，用以分别向测量仪表、继电器的电流线圈供电，正确反映电气设备的正常运行参数和故障情况，使测量仪表和继电器等二次侧的设备与一次侧高压设备在电气方面隔离，以保证工作人员的安全。同时，使二次侧设备实现标准化、小型化，结构轻巧，价格便宜，便于屏内安装，便于采用低压小截面控制电缆，实现远距离测量和控制。当一次系统发生短路故障时，能够保护测量仪表和继电器等二次设备免受大电流的损害。下面就有关电流互感器的选择和使用作一浅薄探讨，以策各位读者朋友。 2电流互感器的原理互感器，一般W14W2，可见电流互流感器为一“变流”器，基本原理与变压器相同，工作状况接近于变压器短路状态，原边符号为L1、L2，副边符号为K1、K2。互感器的原边串接入主线路，被测电流为I1，原边匝数为W1，副边接内阻很小的电流表或功率表的电流线圈，副边电流为I2，副边匝数为W2。 原副边电磁量及规定正方向由电工学规定。 由原理可知，当副边开路时，原边电流I1中只有用来建立主磁通m的磁化电流I0，当副边电流不等于零时，则产生一个去磁磁化力I2W1，它力图改变m，但U1一定时，m是基本不变的，即保持IOW1 不变，因为I2的出现，必使原边电流I1增加，以抵消I2W2的去磁作用，从而保证IOW1不变，故有：IW=IW+(-IW)(1) 即IO=I1+WI/W（2）在理想情况下，即忽略线圈的电阻，铁心损耗及漏磁通可得：IW=-I2W2 有：T1/T2=-W2/W1 3电流互感器的选择3.1电流互感器选择与检验的原则1）电流互感器额定电压不小于装设点线路额定电压；2）根据一次负荷计算电流IC选择电流互感器变化；3）根据二次回路的要求选择电流互感器的准确度并校验准确度；4）校验动稳定度和热稳定度。 3.2电流互感器变流比选择电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki=Iln/I2n ~N2/N1。 式中，N1和N2为电流互感器一次绕组和二次绕组的匝数。 电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150（A）、2Xa/C）等多种规格，二次侧额定电流通常为1A或5A。其中2Xa/C表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2Xa/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC)。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。 表1电流互感器准确级和误差限值3.3电流互感器准确度选择及校验所谓准确度是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。我国电流互感器的准确度和误差限值如表1所示，对于不同的测量仪表，应选用不同准确度的电流互感器。 准确度选择的原则：计费计量用的电流互感器其准度为0.2~0.5级；用于监视各进出线回路中负荷电流大小的电流表应选用1.0-3.0级电流互感器。为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。准确度校验公式：52≤s2n。 二次回路的负荷1：。取决于二次回路的阻抗Z2的值，则：S2=In'|z.|～In-(Z|zil+R+Rc) 或SV～Si+Ian'（R,+Rx）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0.12，L为二次回路导线电阻，计算公式化为：Rm=L/（r×s)。

零序电流互感器的安装步骤安装注意事项

零序电流互感器的安装步骤及安装注意事项 零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。使装置元件动作实现保护或监控功能。 零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！

零序电流互感器的安装步骤 1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。 2、开口式互感器不受电缆敷设与否的限制，具体方法如下: (1)拆下互感器"K1ˊ"、"K2ˊ"的联接压片(圆形互感器无此项要求)。 (2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。 (3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。 (4)将联接片固定在"K1ˊ"、"K2ˊ"上(圆形互感器无此项要求)。 (5)内孔>120mm的互感器如水平安装时，请加非导磁支架。 零序电流互感器安装注意事项 1、安装存在的问题 （1）零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。 （2）电缆终端头穿过外附零序电流互感器'>电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器'>电流互感器的相对位置不正确。根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好；塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器'>电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1)；

零序电流互感器说明书

零序电流互感器说明书集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

L B D-L C T型零序电流互感器 说明书 批准： 审核： 校核： 编写： 目录

1.简介 LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，具有精度高、线性度好、运行可靠、安装方便等特点，特别是LBD-LCT普通型零序电流互感器也能适应于零序电流在1A、2A的系统。外形设计为圆形和方形两种，美观合理、结构新颖。适合于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中使用。 LBD-LCT系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。 2.使用环境 环境温度：-10℃～+60℃，日平均气温不超过+40℃。 相对湿度：＜85%。 大气压力：80kPa～200kPa。 周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。 3.零序电流互感器技术指标 交流电压：～66kV。 电网频率：50Hz。

同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。 型号及数据、外型尺寸详见后续图表。 普通零序电流互感器零序电流：一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，提供4个接线端子可选。 与我公司MLN98型微机小电流系统接地选线装置配用的接线端子选用说明： 二次负荷电阻：≤Ω 4.外型及安装尺寸（所有互感器均提供整体式和开口式两种规格） 普通零序电流互感器 圆形：单位：毫米 方形：单位：毫米

电流互感器二次容量的选型及计算

电流互感器的容量，主要是根据电流互感器使用的二次负载大小来定，电流互感器的二次负载主要和其二次接线的长度和负载有关。 一般来说二次线路长的，要求的容量要大一些；二次线路短的，容量可选的小一点。 电流互感器的容量一般有5VA-50VA，对于短线路可选5VA，一般稍长的选20VA 或30VA，特殊情况可选的更大一些。 电流互感器容量的选择要复合实际的要求，不是越大越好，只有选择的二次容量大小接近实际的二次负荷时，电流互感器的精度才较高，容量偏大或偏小都会影响测量精度。 考虑是安装在配电柜上，就要看测量单元（电度表或综合保护装置）和互感器的距离了，如果测量单元是在距离较远的综控室，则一般选择20VA或30VA，如果测量装置也是装在配电柜上的，则选5VA或10VA就可以满足要求。 建议按三个方面综合考虑： 1、根据负荷电流的大小选择变比，一般按照60-80的%额定电流选择比较理想； 2、计量用的互感器就选精确度高点（0.5级足矣），测量用的可以更低点； 3、根据配电柜的布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式的固定支撑问题一直做的不太可靠，如果布局实在狭小也只好用穿心式了；另外提醒注意以下几点： 1、有多个二次绕组的电流互感器一定要把闲置的二次接线端用铜芯线牢固的短接起来； 2、切记严禁在电流互感器二次侧安装保险、空气开关之类的保护元件； 3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器； 4、第一次带电时最好不要带负荷，即使接错线了造成的危害会小很多； 5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。电流互感器二次容量的计算及选择 1 引言 电流互感器在电力系统中起着重要的作用，电流互感器的工作原理类似于变压器，它将大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。 电流互感器的额定一次电流根据不同回路的正常电流会有不同，但电流互感器额定二次电流却是标准化的，只有1A及5A两种，本文就这两种电流分别计算测量及保持用电流互感器在不同的传输距离下所需的二次容量。 2 电流互感器二次负荷的计算 电流互感器的负荷通常有两部分组成：一部分是所连接的测量仪表或保护装置；另一部分是连接导线。计算电流互感器的负荷时应注意不同接线方式下和故障状态下的阻抗换算系数。 电流互感器的二次负荷可以用阻抗Z2(Ω)或容量S(VA)表示。二者之间的关系为 S=I2*I2*Z2 当电流互感器二次电流为5A时，S=25 Z2 当电流互感器二次电流为1A时，S=Z2 电流互感器的二次负荷额定值（S）可根据需要选用5、10、15、20、25、30、40、50、60、80、100VA。

零序电流互感器 一次电流大小

零序电流互感器一次电流大小、变比如何考虑？ 变比的选择 变比 额定一次电流与额定二次电流之比 零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5 200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出。人们不会让接地电流很大时才使保护动作。（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。 已有保护整定值时变比选择 已有保护定值，变比就很容易选择了。 如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。 电阻接地系统变比的选择 电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90o。故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。如：电阻接地系统（IR=1—1.5IC） IC 阻值IR 故障I合 6KV 10—50 20—200 20—80 25—200 10KV 30—60 20—150 40—100 50—160 建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5 中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。 这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。就要求有整定值，一般定值≤10A，如整定值一次电流为5A，可考虑100/5A或20/1A ，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。如综合保护最小启动电流>0.25A也只好选用75/5；50/5；15/1；10/1的变比，这些变比的零序电流互感器最好选用整体式的，否则精度要差一些。 大电流接地系统变比的选择 中性点接地系统单相接地就是单相短路。变比可以选大一些，如：150/5；150/1以上变比，不要太小，否则躲不过不平衡电流。注意零线（N）不要穿过CT。 零序电流互感器二次额定电流的选择

电流互感器与电能表的配合选用

电能表与电流互感器的合理选用 低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。特别在农村用电中，存在问题更为普遍。例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。 １ ＴＡ的合理选用 １．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。 １．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。 １．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。１．４ ＴＡ变比选大，在实际工作中常发生。当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。 １．５ ＴＡ变比选小，这种状况仅发生在电工对实际负荷调查不清，或用电户增加了用电负荷的时候。曾有书上介绍ＴＡ最大工作电流可达其一次额定电流值的１８０％，这与ＤＬ／Ｔ４４８—２０００规程规定不符。ＴＡ长时间过负荷运行也会增大误差，并且铁心和二次线圈会过热使绝缘老化。所以，工作人员应经常测试实际负荷，及时调整ＴＡ变比。 ２ 电能表的合理选用 ２．１ 新规程规定，对于Ⅳ类、Ⅴ类计量装置应选用准确级次２．０级的有功电能表。无功电能表用于Ⅳ类计量装置时配３．０级，而对于第Ⅴ类计量装置没有作规定。 ２．２ 许多资料（也包括老的电能计量规范）介绍或规定，电能表应工作在５０％～１００％标定电流范围内，误差才小。当它工作在３０％轻载负荷以下，误差变化很大。特别是工作在标定电流１０％以下时，因电能表的补偿装置调整限制，不能保证其准确度，超出允许范围的负误差更大。所以，新颁规程提出“为提高低负荷计量的准确性，应选用过载４倍及以上的电能表”。目前，Ｄ８６系列表属此类型，其计量负荷范围宽，正在广泛推广使用。２．３ 在低压供电线路中，老的规程规定负荷电流为８０Ａ及以下时，宜采用直接接入式电能表。新规程作了修正，降为负荷电流为５０Ａ及以下宜采用直接接入式电能表，而且标明选配方法：“电能表的标定电流为正常运行负荷电流的３０％左右。”例如，正常运行负荷电流为３０Ａ，按３０％选择它的标定电流就是９Ａ，规范Ｄ８６系列表就是选用１０（４０）Ａ规格表。这样，既保证了在轻负荷运行时不小于３０％标定电流，也满足了满负荷运行时不超过它的最大电流。 ３ ＴＡ与电能表的最优联用 ３．１ 新规程规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二

零序电流互感器原理、作用及如何使用

一零序电流互感器原理、作用及如何使用 答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。 作用：当电路中发生触电或漏电故障时，保护动作，切断电源。 使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和. 二零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？ 答：如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流） 这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。 产生零序电流的两个条件: 1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生； 2、零序电流有通路。 以上两个条件缺一不可。因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。 零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC 三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的? 答：零序电流互感器的作用是使电流实现方向保护，真正实现选择性漏电保护，三相电抗器的作用是能在电路中起到阻抗的作用的。零序电流是三相电流不平衡所产生的，如漏电、三相电压不平衡时所产生。选择性漏电是通过电流的方向实现的，在总开关时，电流是从电源到负荷端流入进行检测，在分开关时，电流是从负荷端到电源端流入进行检测，零序电流互感器一般都用在检测零序电流从负荷端流入时实现选择性漏电的。

零序电流互感器说明书

LBD-LCT型零序电流互感器 说明书 批准： 审核： 校核： 编写： 目录 1. 简介............................................................................................................... 2.使用环境....................................................................................................... 3.零序电流互感器技术指标............................................................................ 4.外型及安装尺寸（所有互感器均提供整体式和开口式两种规格）.......... 5.安装使用说明................................................................................................ 6.注意事

项....................................................................................................... 7.现场电缆与互感器规格选择参数................................................................. 1.简介 LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中 心检测合格，具有精度高、线性度好、运行可靠、安装方便等特点，特别是LBD-LCT 普通型零序电流互感器也能适应于零序电流在1A、2A的系统。外形设计为圆形和方形两种，美观合理、结构新颖。适合于电力、冶金、煤炭、铁路、石油、化工、建材等行业的供电系统中使用。 LBD-LCT系列零序电流互感器是电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外型美观，具有灵敏度高、线性度好、运行可靠、安装方便的特点，其性能优于一般的零序电流互感器。应用范围广泛，不仅适用电磁型继电保护，还能适用于电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。 2.使用环境 2.1环境温度：-10℃～+60℃，日平均气温不超过+40℃。 2.2相对湿度：＜85%。 2.3大气压力：80kPa～200kPa。 2.4周围介质无导电尘埃与导电金属或使绝缘损坏腐蚀性气体、霉菌等。 3.零序电流互感器技术指标 3.1交流电压：0.38～66kV。 3.2电网频率：50Hz。 3.3同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。 3.4型号及数据、外型尺寸详见后续图表。 3.5 普通零序电流互感器零序电流：一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，提供4个接线端子可选。 4.外型及安装尺寸（所有互感器均提供

电流互感器的选择

电流互感器的选择 电流互感器的选择和配置应按下列条件: (1)形式的选择：根据安装的地点及使用条件，选择电流互感器的绝缘结构、安装方式、一次绕组匝数等。 对于6-20KV 屋内配电装置，可采用瓷绝缘结构和树脂浇注绝缘结构的电流互感器。对于35KV 及以上配电装置，一般采用油浸式瓷箱式绝缘结构的独立式流互感器。有条件时，应尽量采用套管式电流互感器。选用母线式互感器时，应该校核其窗口允许穿过的母线尺寸。 (2)额定电压：电流互感器一次回路额定电压不应低于安装地点的电网额定电压，即：U c ≥U e (3)额定电流：电流互感器一次回路额定电流不应小于所在回路的最大持续工作电流，即: I le >I gmax (4)准确等级:要先知道电流互感器二次回路所接测量仪表的类型及对准确等级的要求，并按准确等级要求高的表计来选择。 (5)二次负荷的效验:互感器按选定准确级所规定的额定容量S 2N 应大于或等二次侧所接负荷 ，即 S 2e ≥S 2 其中 S 2 =I 2e Z 2 S2e=I 2e Z 2 z 2 =r v +r f +r d +r e 式中，rv 、rf 分别为二次侧回路中所接仪表和继电器的电流线圈电阻(忽略电抗); re 为接触电阻，一般可取0. 1 Ω；rd 为连接导线电阻。 (6)热稳定:电流互感器热稳定能力常以1s 允许通过的热稳定电流It 或一次额定电流I1N 的倍数Kt 来表示，热稳定校验式为:(K r I le )2≧I 2∝t dz 式中I le 为电流互感器一次侧额定电流，K r 为电流互感器的1s 热稳定倍数，K r =Ir/I le ，由制造厂家提供。 (7)动稳定: 内部动稳定校验式为: i es ≥i sh 或 12N e s s h I K i 式中i es 、K es 是电流互感器的动稳定电流及动稳定电流倍数，有制造厂提供。 外部动稳定校验式为: Fy ≧Fmax

零序电流互感器的作用及原理

（当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。 零序电流保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗 Zf，即 Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即 ZS=Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即 ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。 而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。 TT 接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB》》Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT 系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.360docs.net/doc/ac15454581.html,。
