Modem典型配置举例
使用Modem远程带外管理Cisco网络设备

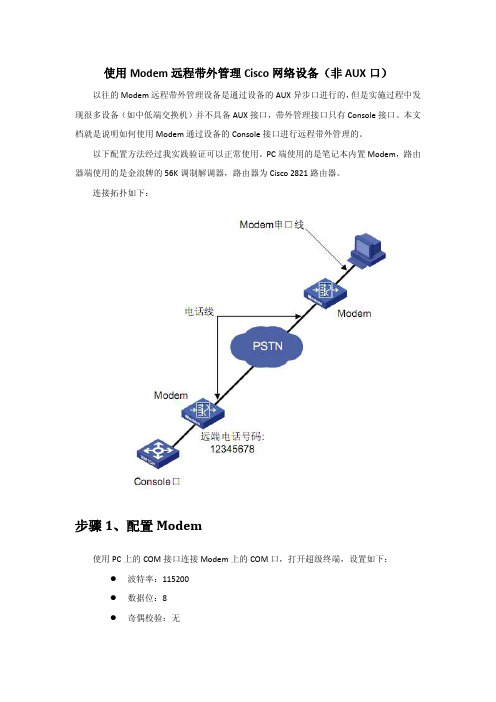

使用Modem远程带外管理Cisco网络设备（非AUX口）以往的Modem远程带外管理设备是通过设备的AUX异步口进行的，但是实施过程中发现很多设备（如中低端交换机）并不具备AUX接口，带外管理接口只有Console接口。
本文档就是说明如何使用Modem通过设备的Console接口进行远程带外管理的。
以下配置方法经过我实践验证可以正常使用。
PC端使用的是笔记本内置Modem，路由器端使用的是金浪牌的56K调制解调器，路由器为Cisco 2821路由器。
连接拓扑如下：步骤1、配置Modem使用PC上的COM接口连接Modem上的COM口，打开超级终端，设置如下：●波特率：115200●数据位：8●奇偶校验：无●停止位：1●数据流控制：RTS/CTS打开超级终端窗口后，命令行界面是不会返回任何结果的，但是可以敲进去命令。
这时敲“AT”命令并回车，返回“ok”为正常，否则为连接不正常。
在超级终端内敲如下命令：AT&F-----------------------Modem恢复出厂默认值ATS0=1--------------------配置自动应答（振铃一声）AT&D----------------------忽略DTR信号AT&K0----------------------禁止流量控制AT&R1----------------------忽略RTS信号AT&S0----------------------强制DSR为高电平ATEQ1&W ---------------禁止modem回送命令响应和执行结果并存储配置（当不回送命令响应时，敲入的命令依然生效，只是modem将不返回OK字样，也可使用AT&W存储配置）另外可以使用可选命令AT*I4，对通讯频率限定是通过AT*I<n>命令的子参数n 来决定的。
n 是一个整型通讯波特率标识，对应表如下所示：我们都知道Cisco的Console口的波特率是9600，而Modem默认的波特率是115200.如果在Modem上配置波特率为9600则路由器的Console口不需要修改Speed参数，否则需要在Cisco的line con 0中敲入speed 115200命令设置Console口的默认波特率。
13-Modem管理配置
目录1 Modem管理配置................................................................................................................................1-11.1 Modem管理简介................................................................................................................................1-11.2 配置Modem管理................................................................................................................................1-11.2.1 配置Modem的应答方式..........................................................................................................1-21.2.2 通过AT命令配置Modem.........................................................................................................1-21.3 Modem管理典型配置举例.................................................................................................................1-21.4 Modem管理常见故障的诊断与排除...................................................................................................1-31.4.1 Modem状态不正常..................................................................................................................1-3本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。
MTK 4G modem 配置
MTK平台modem 配置先从modem配置表里了解一下每一个文件夹对应哪个频段的配置其他没有标记的，目前我们是用不到的，也不要去修改里面的参数。
打开每一个需要修改的文件夹，可以看到三个子文件夹，类似下图：我们只需要修改上面框选里面的文件夹里面的选项即可。
进入到文件夹里面，发现有好几个文件，我们只需要修改下面标红的两个就可以了，一般都是**_mipi.h和**_rf.h文件各个文件夹里面文件详细说明如下图：了解了上面文件说明后，下面开始讲具体参数配置。
一、mmll_rf USID配置以及修改由于我们目前使用到的SKY的PA和开关，所以他们两个的USID是一样的，出厂默认都是OxF,按照常理来讲，由于PA和开关挂在不同的MIPI通路上，是不会有地址冲突的问题，但是目前MT6735平台存在弱4G信号下，切不回2G通话，也就是有时候打不进来电话，所以需要将这两个设备的USID改成不一样，修改PA和开关都可以，下面示例修改PA 的USID。
首先打开SKY77643的规格书，找到这个位置稍后将会用到里面的Product ID和Manufacturer ID然后在mmll_rf文件夹里面打开这两个文件夹在mml1_custom_mipi.c文件里面找到这个位置，按照上面的描述修改相应的值后面的new USID可以修改为0x1~0xE之间的一个，在mml1_custom_mipi.h文件里面对应修改就可以了，由于我们修改的是PA，所以在port sel 下面需要选取MIPI_PORT0，如果是开关的话，就需要对应修改为MIPI_PORT1。
至于在这里选取修改的USID是PA0还是PA1，ASM0还是ASM1，可以从后面的文件里面看出来。
比如在4G里面的lte_custom_mipi.c文件里面，可以看到在TPC这里会有一个USID的调用。
这里可以看到，在同一个文件里面对同一个PA可能会有两个USID的调用，主要因为这个modem沿用了phase-1设计的模板，很多东西没有和phase-2设计选用的PA对应上来，我们目前的设计中，FDD和TDD已经做到一个PA里面去了，所以USID应该是要一致的，所以我们后来把所有用到PA1的地方全部改为了PA0。
多单模光纤 MODEM 使用说明书 MODEM 使用说明书.
提高了适应各类软件的能力，也简化了控制方式。
RS-232 信号的传输速率最高为 230.4KBPS。RS-422/RS-485
的信号传输速率最高可达为 460.8KBPS。MODEL ESF277 可以
代替 RS-232 到 RS-422/485 接口转换器或光电隔离器，并提供
了优良的 EMI/RET 特性。
机(HOST)或分布式数据采集系统（SCADA）控制器的最佳选择。
ESF277 支持 RS-232,RS-422,RS-485 多种异步通信协议，可
以同时混合使用两个 RS-232,RS-422 或 RS-485 接口，支持 2 线
（半双工）和 4 线（全双工）RS-485 工作方式。
ESF277 的 RS-485 方式数据（TD 或 SD）发送控制，从而
OFF
一直有效
OFF
从模式
ON
跟随
ON
-5-
5、功率预损耗 12dB（多模），15dB（单模） 6、开关位置----在 ESF277 的底部。
SW1
SW2
八、 应用及连接示意图
1、应用领域：工业控制、交通控制、分布式数据采集系统、
电力系统数据采集与控制系统、高速公路收费系统、远程终
端连接、通信距离扩展、保密通信领域
应用之一：点对点全双工或半双工方式
应用之二：中继方式 中继：从模式
主模式
主模式
应用之三：环路方式
中继：从模式
主机： 主模式，全双工
辅机： 从模式，半双工 九、订货说明 1、 ESF277----多模，传输距离 4KM。ESF277---单模，传输 距离 25/40/60KM，见产品底部标签。请在订货时说明。 2、 服务承诺：半年包换，一年免费维修。 -6-
MTK modem配置方法详细解说
准备工作:原理图,所用2G开关,4G PA,通路小开关的规格书,PA厂提供对应PA的TPC表格原始Modem如下以6739的一个项目为例; 平台:MT6739 2G开关:VC7916 4G PA:VC7643 分集开关:MXD8680❖配置mml1_rf文件夹1,拿到Modem首先在mml1_rf文件夹中找到mml1_custom_mipi.h文件打开2,在文件中找到如图3中那一段来设定器件的USID,如果两个PA没挂在同一mipi线上直接可以用MTK默认就可以3,这样mml1_rf这个文件夹就OK了❖配置el1_rf文件夹1,打开el1_rf文件夹,找到lte_custom_rf.h(39平台的文件放在Toolgen文件夹里面)配置频段信息;TX端口;RX;通路开关逻辑.开关逻辑以B1为例:通过原理图看到B1连接的8680开关的RF8脚,开关的V3,V2,V1分别连接的BPI_BUS6,BPI_BUS7,BPI_BUS8,通过查看8680开关的规格书得到RF8的逻辑是V1=1,V2=1,V3=1计算出来的二进制是111000000换算16进制是1C0,所以如上图B1的逻辑配置是0X000001C0;其它频段配置同理;到这里lte_custom_rf.h文件配置完成2,打开lte_custom_mipi.c文件配置RX EVENT; TX EVENT; RX DATA; TX DATA; TPC.RX EVENT配置,如图1 BAND1 RX通路上的没有开关所以开和关都只用了1个步骤,所以RX ON配置是(0,0)RX OFF是(1,1); 图2 BAND40 RX 通路除了2G开关外,还经过了4G PA的内部开关,所以B40 的RX开关步骤比较多: (0,0)=2G开关ON, (1,1)=4G PA内部开关ON, (2,2)2G 开关OFF, (3,3)4G PA内部开关OFFRX DATA配置,RX DATA配置的步骤要用上面RX EVENT的步骤要一致;如图1是BAND的RX DATA. 图1 中的2G 开关ON,配置成0X18这个值是从原理图连接的端口和VC7916的规格书中得到图2 B40 的两配置的两个值0X02,和0X0D分别是从2G开关和4G PA的规格书中得到TX EVENT配置,如图1 的BAND 1 PA ON要三个步骤所以配置是(0,3); PA OFF 1个步骤配置是(4,4); 2G开关ON(5,5) 其它频段,同理配置就OKTX DATA配置, TX DATA的配置要和上面TX EVENT的步骤要对应得上;如上图步骤详解:0X00步骤配置为0X64,意思是配置PA的使用路径,B1连接的是MB4,通过PA规格书计算出来是64, 0X01步骤配置为(0X00)是PA 隔离的意思;0X02配置为(0XD0)是从规格书的0X02地址配置得到,意思是PA发射,如图第三步骤0X03配置为(0X00)也是为了隔离;第四步骤0X04配置为(0X00)意思为关闭PA,第五步骤0X05 配置为(0X18)意思是打开2G开关,从2G开关规格书得到这个值,如图注意:B39如果走的是2G 开关的通道,要在lte_custom_rf_tpc.h文件里面把PA模式设置为VPA_SOURCE_HW_VAPCB39走2G开关步骤详解:0X0 PA路径配置为(0X0F),这个值从2G开关规格书中得到,如图; 0X01这一步骤为PA的偏置电压,配置为0X88,是延用了SKY PA的配置,没有问题可以不用修改;TPC的配置, 以B1为例:0X0这一例配置为0X64对应的是B1 DATA路径上配置的0X64; 0X1这一例配置的值从PA规格书中的TPC表格得到,如图; 其它频段同理配置就可,到这里el1_rf 这个文件夹就配置OK了.❖ul1_rf文件夹配置1,打开ul1_rf文件夹,找到ul1d_custom_rf.h文件配置RX端口, TX端口,频段信息,BPI逻辑等.2,ul1d_custom_mipi.c配置,这个文件配置和LTE的是同理,也是要配置RX EVENT, TX EVENT, RX DATA, TX DATA, TPC这几项. RX EVENT,RX DATA,TX EVENT,TX DATA,TPC配置,如图配置的TPC是延用的SKY的TPC表,0X00配置为(0X64)表示PA路径,0X02配置为(0XD0)表示PA发射,同LET一样; 0X01和0X03配置如8功率等级配置为(0X77)和(0X88),这两个值可以从SKY的TPC配置表中得到,如图表格,其它功等级的TPC如表格类推就可! 至此ul1_rf文件夹配置完成!❖l1_rf文件夹配置1,打开l1_rf找到m12193.c文件,配置频段信息;2,l1d_custom_rf.h配置,在这个文件中配置RX端口, BPI逻辑;TX端口不用配置,在后面的l1d_custom_mipi.c文件定义就OK RX端口配置,BPI逻辑配置，3，l1d_custom_mipi.c配置，这个文件同样是要配置RX EVENT, TXEVENT, RX DATA, TX DATA, 和TPCRX EVENT,RX DATA,TX EVENT,TX DATA,DATA步骤详解:0X1C配置为(0X38)表示器件初始化; 0X00配置为(0X06)表示器件隔离,开关规格书上得到; 0X01配置为(0X86)表示TX偏置电压,从规格书中得到; 0X00配置为(GGE_MIPI_PA_G8)表示调制模式,不可修改; 0X1C配置为(0XB8)表示PA关闭TPC配置,TPC配置从规格书中得到值,如图到这里l1_rf文件夹配置完成.❖tl1_rf文件夹配置1,tl1d_custom_rf.h配置,这个文件主要配置,控制电压模式,RX 端口, TX端口,控制电压模式,2,tl1d_custom_mipi.h配置,这个文件主要配置,ASM和PA的USID, RX DATA, TX DATA, ASM和PA USIDRX DATA,RX ON配置为0X1C是从原理图上得到连接的是TRX12端口,规格书上0X1C,如图TX DATA,TX ON配置为(PA_FLAG_SetDefault)表示设置为默认值,调用下面的TPC参数.PA TPC,如图步骤详解:0X00配置为(0X0F)表示PA发射; 0X01配置为(0XF7)是表示PA偏置电压,根据实测值微调;高中低三段配置一样就行,到这里TDS部分就配置完成!❖cl1_rf文件夹配置1,c2k_custom_rf.h文件配置,这个文件主要配置,频段信息, RX 端口, TX端口, BPI逻辑现在新的MTK方案CDMA都是共用的FDD BAND5通道频段信息,RX 端口2,c2k_custom_mipi.c配置,这个文件要配置RX EVENT, TX EVENT, RX DATA, TX DATA,TPC RX EVENTRX DATARX DATA 详解,0X1C配置为(0X38)表示器件初始化,一般器件初始化都是0X380X00配置为(0X05)表示RX ON,这个值从2G开关规格书得到0X00配置为(0X00)表示PA 待命, 0X1C配置为(0XB8)表示器件关闭TX EVENTTX DATATX DATA步骤详解:0X1C配置为(0X38)表示器件初始化; 0X00配置为(0X3C)表示PA路径如图2; 0X01配置为(0X00)表示空闲待命状态; 0X02配置为(0X50)表示PA ON 如图3; 0X03配置为(0X00)表示空闲待命; 0X00配置为(0X00)表示PA OFF0X1C配置为(0X38)表示器件初始化; 0X00配置为(0X05)表示2G开关ON 如图4;TPC配置TPC的配置延用了SKY的TPC表格,只需要配置1和3寄存器就可,如图1; EVDO和TPC配置的1X一样就可,如图2到这里cl1_rf文件夹就配置完成了!。
PPPOE拨号系列之三：H3C路由器PPPoE典型配置
1.组网需求，Host运行PPPoE Client，通过设备Router接入到Internet。
设备作为PPPoE Server，配置本地认证，并通过地址池为用户分配IP地址。
设备Router通过Ethernet1/1接口连接以太网，Serial2/0接口连接Internet增加一个PPPoE用户。
<Sysname>system-view[Sysname]local-user user1[Sysname-luser-user1]password simple pass1[Sysname-luser-user1]service-type ppp[Sysname-luser-user1]quit#在设备Router上配置虚拟模板参数。
[Sysname]interface virtual-template1[Sysname-Virtual-Template1]ppp authentication-mode chap domain system[Sysname-Virtual-Template1]ppp chap user user1[Sysname-Virtual-Template1]remote address pool1[Sysname-Virtual-Template1]ip address1.1.1.1255.0.0.0[Sysname-Virtual-Template1]quit#在设备Router上配置PPPoE参数。
[Sysname]interface ethernet1/1[Sysname-Ethernet1/1]pppoe-server bind virtual-template1[Sysname-Ethernet1/1]quit#配置域用户使用本地认证方案。
[Sysname]domain system[Sysname-isp-system]authentication ppp local#增加一个本地IP地址池（9个IP地址）[Sysname-isp-system]ip pool11.1.1.21.1.1.10这样，以太网上各主机安装PPPoE客户端软件后，配置好用户名和密码（此处为user1和pass1）就能使用PPPoE协议，通过设备Router接入到Internet。
华为Eudemon1000双机配置
华为Eudemon1000双机配置双机热备配置举例⽬录1双机热备配置举例1.1 配置主备备份⽅式下的双机热备1.2 配置负载分担⽅式上下⾏设备是路由器的双机热备1.3配置负载分担⽅式下业务接⼝⼯作在交换模式的双机热备1.4 配置主备备份⽅式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份⽅式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主⽤设备出现故障时能由备份设备平滑地接替⼯作。
配置主备备份⽅式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下⾏设备均是交换机，实现主备备份的双机热备份组⽹。
配置负载分担⽅式上下⾏设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下⾏设备均是路由器，实现负载分担的双机热备份组⽹。
配置负载分担⽅式下业务接⼝⼯作在交换模式的双机热备Eudemon 上下⾏设备均是路由器，主备设备的业务接⼝⼯作在交换模式下，在上下⾏路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。
配置主备备份⽅式下VRRP和OSPF结合的双机热备主备设备与路由器运⾏OSPF协议，与交换机运⾏VRRP , 实现主备备份的双机热备份组⽹。
配置主备备份⽅式下OSPF与NAT结合的双机热备主备设备与路由器及下⾏设备GGSN设备运⾏OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组⽹。
⽗主题：典型配置案例1.1配置主备备份⽅式下的双机热备Eudemon作为安全设备部署在业务节点上，上下⾏设备均是交换机，实现主备备份的双机热备份组⽹。
组⽹需求Eudemon作为安全设备被部署在业务节点上。
其中上下⾏设备均是交换机，Eudemon_A、Eudemon_B分别充当主⽤设备和备⽤设备。
⽹络规划如下：内部⽹络通过路⼱器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接⼝相连，部署在Trust区域。
华为Eudemon1000双机配置
双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。
配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。
配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。
配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。
配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。
配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。
父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。
组网需求Eudemon作为安全设备被部署在业务节点上。
其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。
网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。
•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。
金鸽科技D222 D223无线物联网M2M DTU Modem说明书
无线物联网M2M DTUModem GSM/SMS/GPRS/3G/4G无线物联网M2M Modem无线数据传输设备DTUD222/D223说明书版本：V1.1型号：D222/D223日期：2020-5-26版权：深圳市金鸽科技有限公司网址：前言感谢您使用深圳市金鸽科技有限公司的D22x系列GSM/短信/GPRS/3G/4G IOT M2M Modem DTU，阅读本产品说明书能让您快速掌握本产品的功能和使用方法。
版权声明本说明书指所有权由深圳市金鸽科技有限公司所有。
未经本公司之书面许可，任何单位和个人无权以任何形式复制、传播和转载本手册之任何部分，否则一切后果由违者自负。
免责声明由于运营商升级网络造成设备无法继续使用的，本公司不能提供免费的升级服务。
由于特殊原因造成运营商网络服务中断时，本将无法正常工作，本公司不承担由此带来的后果。
本产品主要用于基于GSM/短信/GPRS/3G/4G网络的数据传输应用，请按照说明书提供的参数和技术规格使用，同时请注意无线电产品特别是GSM/3G/4G产品使用时应该关注的注意事项，本公司不承担由于不正常使用或不恰当使用本产品造成的财产或人身伤害。
修订记录日期文档版本说明作者2017年04月17日V1.0初版KG字体目录1产品简介 (4)1.1概述 (4)1.2典型应用 (6)1.3安全说明 (7)1.4包装清单 (7)1.5功能特点 (9)1.6技术参数 (10)1.7设备选型 (11)2硬件说明 (12)2.1外形尺寸 (12)2.2LED指示灯 (12)2.3接口定义 (13)2.4SIM卡 (14)2.5电源开关/升级按钮 (14)2.6天线接口 (15)3产品安装 (15)3.1壁挂式 (15)3.2导轨式 (16)4参数配置 (16)4.1配置前准备 (16)4.1.1驱动安装 (16)4.1.2查找端口号 (16)4.1.3登录配置软件 (17)4.2基本信息 (18)4.3号码设置 (23)4.4数据网络设置 (23)4.5串口设置 (25)4.6定时器设置 (26)4.7调试窗口以及调试工具 (26)4.8系统 (27)4.8.1导出配置 (27)4.8.2导入配置 (27)4.8.3初始化/重置 (27)5短信功能 (28)6升级固件 (28)7保修条款 (29)8技术支持 (29)9附录A短信指令集 (29)1产品简介1.1概述GSM GPRS3G4G IoT M2M Modem DTU D223是一款稳定性以及性价比非常高的无线物联网数据传输终端（DTU），利用公用GSM/SMS/GPRS/3G/4G无线网络为用户提供无线长距离稳定可靠的短信以及数据传输功能。
PPPoE Client 典型配置
PPPoE Client 典型配置4.2．1 使用ADSL Modem接入Internet典型配置【需求】路由器通过以太网连接到ADSL Modem，由路由器发起拨号连接到Internet。
【组网图】RouterA配置脚本#sysname RouterA#dialer-rule 1 ip permit /创建dialer-rule 1/#radius scheme system#domain system#acl number 2001 /配置进行NAT的ACL/rule 0 permit source 192.168.1.0 0.0.0.255rule 1 deny#interface Dialer1 /创建int dialer 1/link-protocol pppppp pap local-user huawei password simple 123456 /用来认证的ADSL帐号和密码/ ip address ppp-negotiate /IP地址通过PPP协商获取/dialer user mypppoedialer-group 1 /引用dialer-rule 1/dialer bundle 1nat outbound 2001 /引用ACL 2001进行Easy IP NAT/#interface Ethernet0/0/0disp int dialer 1可以看到已经获取到公网的IP地址，并且内网通过NAT可以访问公网。
【提示】1、dialer 口下的dialer user 可以随便配置，只是为配置dialer bundle而必须配置。
2、ADSL帐号密码由ISP提供，具体是PAP还是CHAP方式需要和DSLAM上配置方式一致。
可以通过debug ppp来确认对方采用何种认证方式。
3、当出现经过NAT后，可以ping通公网但是无法打开网页，将内网接口和公网接口上配置“tcp mss 1400”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 Modem典型配置举例
1.1.1 使用Modem脚本管理Modem
●在进行Modem之间的协商时，Modem的速率一定不能改变，如果改变
了那么就要用AT命令进行新的速率匹配。
●Modem使用不同方法来锁定EIA/TIA-232串口速率，通过参考Modem
操作手册查知Modem如何锁定速率（可能的项有&b、\j、&q、\n 或者
使用s寄存器）。
●Modem必须使用DCD（数据载波检测）来表明和远端连接的建立，大
部分的Modem使用&c1命令来进行这种配置。
具体内容可以参见相关
厂商提供的Modem操作手册。
●Modem必须允许通过DTR（Data Terminal Ready）信号来挂断Modem
的活动连接，大部分的Modem使用&d2或者&d3来进行这种设置，具
体内容可以参见Modem操作手册。
●如果Modem要有入呼叫的功能，则必须进行入呼叫摘机振铃数的配置，
我们的要求是不采用振铃自动应答的方式，大部分的Modem采用S0=0
进行配置，具体内容参见Modem操作手册。
针对以上各种情况我们的典型初始化串如下：
AT&b1&c1&d2&s0=0
该初始化串的功能解释：
●锁定串口的速率
●使能DCD的检测
●使能DTR的挂断功能
●配置成非自动应答
(2) 配置步骤
[Quidway]script-string init "" AT&b1&c1&d2&s0=0 OK
[Quidway]interface serial 0
[Quidway-Serial0]start-chat init
1.1.2 使用初始化脚本进行上电初始化
1. 配置需求
使路由器在上电或重启时对于和异步口相连的Modem进行初始化。
2. 配置步骤
[Quidway]script-string init "" AT OK AT&B1&C1&D2&S0=1 OK AT&W OK
[Quidway]interface async 0
[Quidway-Async0]modem
[Quidway-Async0]script startup init
1.1.3 使用脚本进行直接拨号
1. 配置需求
配置Modem脚本，直接进行拨号。
2. 配置步骤
[Quidway]script-string dial "" AT OK ATDT8810058 CONNECT
[Quidway]interface async 0
[Quidway-Async0]modem
[Quidway-Async0]start-chat dial
1.1.4 Modem拨号用户认证
1.2 Modem常见故障的诊断与排除
故障之一：Modem状态不正常（如啸叫声长时间不停止或持续忙音）。
故障排除：可以按照如下步骤进行。
●在与Modem连接的路由器物理接口上执行shutdown和undo
shutdown命令，检查Modem状态是否恢复正常；
●若Modem状态仍不正常，则在与Modem连接的路由器物理接口上运
行AT命令串，如“AT&F OK ATE0S0=0&C1&D2 OK AT&W”。
