网络互联packettracer模拟实验报告
计算机网络路由交换综合实验
计算机网络实验实验四Packet Tracer路由交换综合实验实验报告班级：姓名：学号：实验四Packet Tracer路由交换综合实验实验报告实验要求：使用Packet Tracer模拟器搭建实验拓扑，并对交换机、路由器、PC 和服务器进行相应配置，配置最后结果，能实现PC之间的ping互通，能通过PC的浏览器访问服务器网站。
配置步骤如下：Step1：搭建实验拓扑如下图所示：Step2：规划各设备的IP地址，如下表所示：请注意：在配置PC机的IP地址时，切记一定要配网关IP地址。
Step3：路由器及交换机基本配置：一、配置路由器R1、R2，交换机S1、S2的主机名分别为Router1、Router、Switch1、Switch2。
S1:Switch>enableSwitch#conf tSwitch(config)#hostname switch1sswitch1(config)#exitS2:Switch>enableSwitch#conf tSwitch(config)#hostname switch2Switch2(config)#exitR1:Router>enableRouter#conf tRouter(config)#hostname router1router1(config)#exitR2:Router>enableRouter#conf tRouter(config)#hostname router2Router2config)#exit二、根据IP地址规划表配置各设备IP地址、掩码、网关。
R1:Router1(config)#int fa0/0Router1(config-if)#ip add 172.17.10.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa0/1Router1(config-if)#ip add 172.17.20.1 255.255.255.0Router1(config-if)#no shutRouter1(config-if)#int fa1/0Router1(config-if)#ip add 192.168.12.1 255.255.255.0Router1(config-if)#no shutR2:Router2(config)#int fa0/0Router2(config-if)#ip add 172.17.30.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa0/1Router2(config-if)#ip add 172.17.40.1 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/0Router2(config-if)#ip add 192.168.12.2 255.255.255.0Router2(config-if)#no shutRouter2(config-if)#int fa1/1Router2(config-if)#ip add 209.165.201.1 255.255.255.0Router2(config-if)#no shutStep4：交换机VLAN配置：一、在交换机S1上创建两个VLAN：1. VLAN 10，VLAN名称为sales。
网络实验报告总结.doc

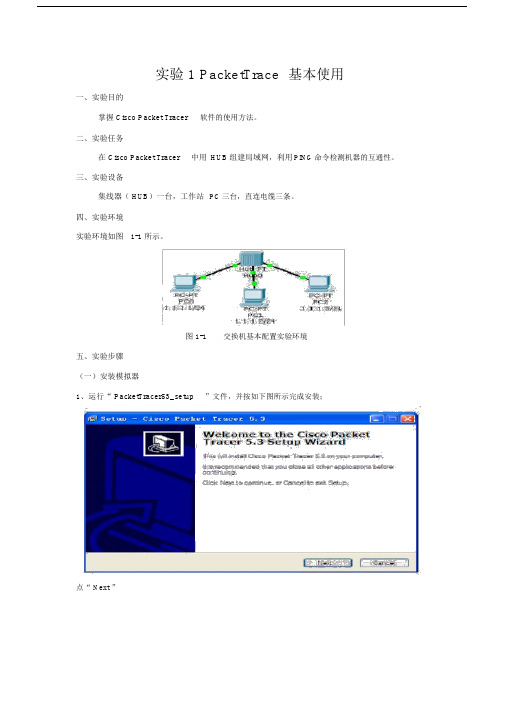

实验 1 PacketTrace基本使用一、实验目的掌握 Cisco Packet Tracer软件的使用方法。
二、实验任务在 Cisco Packet Tracer中用HUB组建局域网，利用PING命令检测机器的互通性。
三、实验设备集线器（ HUB）一台，工作站PC三台，直连电缆三条。
四、实验环境实验环境如图1-1 所示。
图 1-1交换机基本配置实验环境五、实验步骤（一）安装模拟器1、运行“ PacketTracer53_setup”文件，并按如下图所示完成安装；点“ Next ”选择“ I accept the agreement”后，点“ next”不用更改安装目录，直接点“ next ”点“ next ”点“ next ”点“ install”正在安装点“ Finish ”，安装完成。
2、进入页面。
（二）使用模拟器1、运行Cisco Packet Tracer 软件，在逻辑工作区放入一台集线器和三台终端设备PC，用直连线按下图将HUB和PC工作站连接起来，HUB端接Port 口， PC端分别接以太网口。
2、分别点击各工作站PC，进入其配置窗口，选择桌面项，选择运行IP 地址配置（IP Configuration ），设置IP 地址和子网掩码分别为PC0：1.1.1.1 ，255.255.255.0 ；PC1：1.1.1.2 ，255.255.255.0 ； PC2： 1.1.1.3 ， 255.255.255.0 。
3、点击 Cisco Packet Tracer软件右下方的仿真模式按钮，如图1-2所示。
将Cisco Packet Tracer的工作状态由实时模式转换为仿真模式。
图1-2 按Simulation Mode 按钮4、点击PC0进入配置窗口，选择桌面Desktop 项，选择运行命令提示符Command Prompt，如图1-3 所示。
图5、在上述DOS命令行窗口中，输入(Simulation Panel)中点击自动捕获1-3进入PC配置窗口Ping 1.1.1.3命令，回车运行。
各种网络配置实验报告(3篇)
第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。
通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。
2. 掌握IP地址的配置方法。
3. 理解子网划分和VLAN的设置。
4. 学会网络路由协议的配置。
5. 了解网络安全的配置方法。
二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。
2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。
三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。
packet tracer模拟远程管理网络设备实验
packet tracer模拟远程管理网络设备实验一、实验目的如果你是一名网管员，由于你的办公室离中心机房不在同一楼层，但你想坐在任何部门主机前都能来进行管理和配置交换机（2层、3层）和路由器。
二、实验拓扑三、配置信息2层交换机1S2_1#show runBuilding configuration...Current configuration : 1265 bytes!version 12.2no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname S2_1no ip domain-lookupip name-server 0.0.0.0!!interface FastEthernet0/1 switchport access vlan 10 !interface FastEthernet0/2 switchport mode trunk!interface FastEthernet0/3 !interface FastEthernet0/4 !interface FastEthernet0/5 !interface FastEthernet0/6 !interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 !interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13 !interface FastEthernet0/14 !interface FastEthernet0/15 !interface FastEthernet0/16 !interface FastEthernet0/17 !interface FastEthernet0/18 !interface FastEthernet0/19interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface GigabitEthernet1/1!interface GigabitEthernet1/2!interface Vlan1no ip addressshutdown!interface Vlan10ip address 192.168.0.3 255.255.255.0!ip default-gateway 192.168.0.1!// h3c设备配置默认网关命令ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 后面的192.168.0.1就是默认的网关地址。
实验2使用网络模拟器PacketTracer
实验2使用网络模拟器PacketTracer实验2 使用网络模拟器PacketTracer1．实验目的：（1）正确安装和配置网络模拟器软件PacketTracer。
（2）掌握使用PacketTracer模拟网络场景的基本方法，加深对网络环境、网络设备和网络协议交互过程等方面的理解。
2．实验内容：（1）安装和配置网络模拟器；（2）熟悉PacketTracer模拟器；（3）观察与IP网络接口的各种网络硬件；（4）进行ping和traceroute实验；3．实验步骤：（1）安装网络模拟器（2）使用PacketTracer模拟器1.启动cisco packet tracer，初始界面如下菜单栏中包含新建、打开、保存等基本文件操作，其下方是一些常用的快捷操作图标。
工作区则是绘制、配置和调试网络拓扑图的地方。
操作工具位于工作区的右边，自上而下有7个按钮。
这些操作工具的作用分别是：选择，用于选中配置的设备：移动，用于改变拓扑的不去；防止标签，用于给网络设备添加说明；删除，用于去除拓扑图中的元素，入设备、标签等；检查，用于查询网络设备的选路表，MAC表、ARP表等；增加简单的PDU，用于增加IP报文等简单操作；增加复杂的PDU，可以在设置IP报文后再设置TTL值等操作。
使用检查工具可以查看网络设备（交换机、路由器）的3张表，该功能等同于在IOS命令行中采用相应的show命令，如show arp。
增加简单的PDU和复杂的PDU两个工具用于构造测试网络报文时使用，前者仅能测试链路或主机之间是否路由可达，后者则具有更多的功能。
2.绘制网络拓扑图绘制网络拓扑图主要有以下几个步骤：增加网络设备、增加设备硬件模块、连接设备和配置设备等。
先用上述方法从设备区拖入两台PC和一台交换机，再用直通铜线与某个RJ45以太端口连接。
稍后片刻，线缆端的点就会变绿，表示所有的物理连接都是正确的，否则要检查并排除梭巡在的物理连接方面的问题。
基于Packet Tracer的计算机网络实验设计
基于Packet Tracer的计算机网络实验设计一、实验目的通过设计基于Packet Tracer的计算机网络实验，帮助学生掌握计算机网络的基本原理和技术，提高学生的实际操作能力，加深学生对计算机网络的理解和应用。
二、实验内容1. 实验一：搭建简单的局域网- 搭建一个简单的局域网，包括若干台计算机、交换机、路由器和连接线路，使得各台计算机可以互相通信和共享资源。
2. 实验二：实现网络互联- 在实验一的基础上，通过设置不同的IP地址和子网掩码，实现不同局域网之间的通信和资源共享。
3. 实验三：实验网络拓扑设计- 根据一个给定的业务场景和需求，设计一个复杂的网络拓扑结构，包括多个子网、交换机、路由器、防火墙等设备，满足不同部门之间的通信和资源共享的需求，并实现相应的网络配置。
4. 实验四：实现网络安全防护- 在实验三的基础上，增加防火墙、入侵检测系统等安全设备，实现网络的安全防护功能，并测试网络的抗攻击能力。
5. 实验五：网络故障排除与恢复- 在模拟网络中设置各种不同的故障场景，如链路中断、设备故障等，学习如何通过排除故障和恢复网络，保证网络的正常运行。
三、实验步骤1. 实验一：搭建简单的局域网- 打开Packet Tracer软件，在工作区建立一个空白网络拓扑。
- 拖放计算机、交换机、路由器等设备到工作区，并通过连接线路连接各个设备。
- 针对每个设备设置IP地址、子网掩码和网关等基本网络参数。
- 测试各个计算机之间的通信和共享资源功能。
四、实验总结通过搭建简单的局域网，学生可以熟悉计算机网络基本设备的连接和设置；通过实现网络互联，学生可以理解和掌握网络分割和路由器的配置方法；通过实验网络拓扑设计，学生可以了解和设计复杂网络结构的方法和技巧；通过实现网络安全防护，学生可以掌握网络安全设备的配置和管理方法；通过网络故障排除与恢复，学生可以掌握网络故障排查和恢复的方法和技巧。
在实际应用中，这些实验内容和步骤都可以帮助学生解决实际的网络问题，提高工作效率，同时也可以为学生的计算机网络认证考试做好充分的准备。
基于Packet Tracer的计算机网络实验设计
基于Packet Tracer的计算机网络实验设计【摘要】计算机网络实验设计是计算机网络课程中的重要一环。
本文基于Packet Tracer进行了一次网络实验设计。
文章首先介绍了Packet Tracer的相关信息，然后展示了网络拓扑的设计，详细描述了实验步骤，并呈现了实验结果。
随后对实验过程进行了分析，总结了实验的优势。
给出了实验的总结，并展望了未来的发展方向。
通过本实验，读者可以深入了解计算机网络的工作原理，提高网络配置和故障排除的能力，从而更好地掌握网络技术知识。
本文的内容丰富，设计合理，具有很高的参考和实践价值。
【关键词】Packet Tracer, 计算机网络实验设计, 引言, 正文, 结论, 介绍, 研究背景, 研究目的, 网络拓扑设计, 实验步骤, 实验结果, 实验分析, 实验总结, 实验优势, 未来展望.1. 引言1.1 介绍计算机网络实验是计算机网络相关专业学生必不可少的一部分，通过实际操作可以更好地理解网络知识，提高实践能力。
而基于Packet Tracer的计算机网络实验设计是一种常见的教学方式，它能够模拟真实网络环境，让学生在虚拟环境中进行实验操作，从而达到学以致用的目的。
在本文中，将详细介绍基于Packet Tracer的计算机网络实验设计的相关内容，包括Packet Tracer的简介、网络拓扑设计、实验步骤、实验结果和实验分析。
通过这些内容的介绍，读者可以深入了解如何利用Packet Tracer进行计算机网络实验，并且可以通过实际操作学习到更多的网络知识。
1.2 研究背景计算机网络是当今社会中至关重要的一部分，它承担着信息传输和数据交换的重要任务。
随着互联网的普及和发展，人们对网络的需求也日益增加。
而对于计算机网络的学习和实验是了解网络基础原理以及解决网络问题的重要途径。
在进行计算机网络实验时，使用模拟器是一种非常有效的方式。
Packet Tracer是一款由思科公司开发的网络模拟器软件，它可以模拟网络设备的各种功能和特性，如路由器、交换机、服务器等。
思科网络拓扑实验报告(3篇)
第1篇一、实验目的1. 掌握思科网络拓扑设计的基本原理和方法。
2. 熟悉网络设备的配置和调试方法。
3. 培养网络故障排除能力。
4. 提高网络规划与实施能力。
二、实验环境1. 软件环境：Cisco Packet Tracer 8.02. 硬件环境：两台路由器、两台交换机、四台PC、网线若干三、实验内容1. 构建网络拓扑2. 配置网络设备3. 验证网络连通性4. 故障排除四、实验步骤1. 构建网络拓扑（1）打开Cisco Packet Tracer软件，创建一个新的网络项目。
（2）从工具栏中拖拽路由器、交换机、PC等设备到画布上，根据实验要求搭建网络拓扑。
（3）使用网线连接设备，确保连接正确。
2. 配置网络设备（1）配置路由器a. 配置路由器名称：Router1b. 配置接口IP地址：Fa0/0接口配置为192.168.1.1/24，Fa0/1接口配置为192.168.2.1/24c. 配置默认路由：ip route 0.0.0.0 0.0.0.0 192.168.2.2（2）配置交换机a. 配置交换机名称：Switch1b. 配置VLAN：创建VLAN 10和VLAN 20，分别对应两个子网c. 配置接口：将Fa0/1接口分配给VLAN 10，Fa0/2接口分配给VLAN 20（3）配置PCa. 配置PC1：IP地址为192.168.1.2/24，默认网关为192.168.1.1b. 配置PC2：IP地址为192.168.2.2/24，默认网关为192.168.2.1c. 配置PC3：IP地址为192.168.1.3/24，默认网关为192.168.1.1d. 配置PC4：IP地址为192.168.2.3/24，默认网关为192.168.2.13. 验证网络连通性（1）在PC1上ping PC2、PC3、PC4，检查是否能够ping通。
（2）在PC2上ping PC1、PC3、PC4，检查是否能够ping通。
Cisco Packet Tracer路由实验心得体会
Cisco Packet Tracer路由实验心得体会————————————————————————————————作者：————————————————————————————————日期：实验一:路由用户界面模式Router# 特权模式（Privileged EXEC Mode）Router〉用户模式(User EXEC Mode）Router(config-if)# 端口配置模式（Interface configuration mode）Router(config-router）＃路由配置模式（Router configuration mode)Router(config)# 全局配置模式（Global configuration mode)实验二：基本路由器配置路由器基本信息配置用端口配置模式配置路由器的端口配置telnet 配置方法1.设置主机名：Router#config tEnter configuration commands, one per line。
End with CNTL/Z。
Router（config）＃hostname Router1Router1(config)#2.建立enable 口令和secret 口令：Router1(config)＃enable password ciscoRouter1(config）＃enable secret secret两者的区别是:在特权模式下输入命令可看出,secret优先于password,并且secret密码不可见,而password密码可见。
……………………………………….。
！enable secret 5 ＄1＄mERr＄hx5rVt7rPNoS4wqbXKX7m0 （密码不可见)enable password cisco（密码可见）！………………………………………….。
3.用端口配置模式配置路由器的端口(包括以太网口配置和串口的配置）：配置以太网口：Router#config tEnter configuration commands, one per line。
基于Cisco-Packet-Tracer仿真的网络实习报告范本
计算机网络实习报告基于Cisco Packet Tracer仿真姓名：学号：班级：指导老师：2014/1/16 实习，总结，努力，进步目录实习总结 (2)实验一——单个交换机vlan 的划分 (3)一、VLAN 的原理 (3)二、实验步骤 (3)三、实验结果 (9)四、实验总结 (9)实验二——vtp server 交换机的配置 (10)一、 vtp 原理： (10)二、实验目的： (10)三、 vtp 的配置步骤： (10)四、测试PC间的连通性 (14)五、实验结果 (14)六、实验总结 (14)实验三——单臂路由配置 (16)一、实验原理 (16)二、实验目的： (16)三、试验步骤： (16)四、测试连通性 (20)五、实验结果 (21)六、实验总结 (21)七、相关配置命令 (22)实验四——路由器的NAT---PAT 配置 (23)一、实验原理 (23)二、实验目的 (23)三、实验步骤 (23)五、实验总结 (26)六、附加路由器的配置命令 (27)实验五——三层交换机的配置 (28)一、三层交换的概念 (28)二、试验目的 (28)三、实验步骤 (28)四、测试连通性 (33)五、实验总结 (34)六、附加三层交换机的配置命令 (34)实验六——动态路由的配置 (35)一、动态路由的原理 (35)二、实验目的 (35)五、实验结果 (41)六、实验总结 (41)七、附加的配置命令 (41)实验七——访问控制列表配置 (43)一、实验目的 (43)二、实验拓扑图： (43)三、实验配置： (43)四、连通性测试 (48)五、实验总结 (49)六、附加配置命令 (49)实验八——校园网络的配置 (52)一、校园网络结构模拟方案 (52)二、校园网模拟环境结构图 (52)三、校园网络要求 (52)四、设备 (52)五、关键步骤 (54)六、测试及结果 (56)七、总结 (56)八、附加的配置命令 (56)实习总结经过四周的实习，我们的网络实习终于结束了，这可以说是我们网络工程专业的第一次比较系统比较全面的实践操作，在实习老师邓昀、徐红、吴名欢老师的指导下实习中的实验总算磕磕碰碰完成，有不少失败和不解，但也收获了很多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
. word范文 学院：计算机与电子信息学院 班级：网络071 姓名：黄华山 学号：0707100304
实验题目：熟悉配置复杂的多级网络。 实验环境(用到的软件或设备)：Packet Tracer模拟软件。 实验内容（附网络拓扑图）：多个路由器，多个三层交换机和两层交换机等构成的大规模网络结构。其中各个vlan的划分如下图：
实验步骤（包括命令的简要说明）： 一：如上图，按照上图连接好网络。在配置路由器和交换机之前，规划好的IP地址。全局规划，以免IP地址的混淆。 核心网络中的路由器之间用22位掩码，外延的三层交换机用24位掩码。其网络结构在上图显示中，可以一目了然。 二：各个主机的ip地址分布，所有主机的掩码都是：255.255.255.0 HostName PC4 PC5 PC6 PC7 Ip及网关 4.3.2.1 4.3.3.1 4.3.5.1 4.3.6.1 4.3.2.100 4.3.3.100 4.3.5.100 4.3.6.100
HostName PC2 PC8 PC3 PC9 Ip及网关 4.3.30.1 4.3.40.1 4.3.30.2 4.3.40.2 . word范文 4.3.30.100 4.3.40.100 4.3.30.100 4.3.40.100
HostName PC0 PC1 Ip及网关 4.3.28.1 4.3.32.1 4.3.28.100 4.3.32.100
三：配置路由器。 （1）Router0 Router>EN Router#conf t Router(config)#int fa0/0 Router(config-if)#ip add 4.3.20.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/0 Router(config-if)#ip add 4.3.4.100 255.255.252.0 Router(config-if)#clock rate 128000 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/1 Router(config-if)#ip add 4.3.12.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
(2)Router 1 Router>en Router#conf t Router(config)#int fa0/0 Router(config-if)#ip add 4.3.28.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/0 Router(config-if)#ip add 4.3.5.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/1 Router(config-if)#ip add 4.3.8.100 255.255.252.0 Router(config-if)#clock rate 128000 . word范文 Router(config-if)#no shut Router(config-if)#ex
(3)Router 2 Router>en Router#conf t Router(config)#int ser 0/0/0 Router(config-if)#ip add 4.3.9.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/1 Router(config-if)#ip add 4.3.17.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int fa 0/0 Router(config-if)#ip add 4.3.24.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router 3 Router>en Router#conf t Router(config)#int ser 0/0/0 Router(config-if)#ip add 4.3.13.100 255.255.252.0 Router(config-if)#clock rate 128000 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int ser 0/0/1 Router(config-if)#ip add 4.3.16.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
Router(config)#int fa0/0 Router(config-if)#ip add 4.3.32.100 255.255.252.0 Router(config-if)#no shut Router(config-if)#ex
四：路由器的协议封装。 （1）Router 0 . word范文 Router>en Router#conf t Router(config)#router rip Router(config-router)#version 2 Router(config-router)#network 4.3.20.0 Router(config-router)#network 4.3.4.0 Router(config-router)#network 4.3.12.0 Router(config-router)#ex
（2）Router 1 Router>en Router#conf t Router(config)#router rip Router(config-router)#version 2 Router(config-router)#network 4.3.28.0 Router(config-router)#network 4.3.5.0 Router(config-router)#network 4.3.8.0 Router(config-router)#ex
（3）Router 2 Router>en Router#conf t Router(config)#router rip Router(config-router)#version 2 Router(config-router)#network 4.3.9.0 Router(config-router)#network 4.3.24.0 Router(config-router)#network 4.3.17.0 Router(config-router)#ex
（4）Router 3 Router>en Router#conf t Router(config)#router rip Router(config-router)#version 2 Router(config-router)#network 4.3.13.0 Router(config-router)#network 4.3.16.0 Router(config-router)#network 4.3.32.0 Router(config-router)#ex .
word范文 五：测试路由器的连通性： 从PC 0 ping到PC 1 ，结果如下：
结果表明，路由器配置成功！ 六：配置三层交换机。 （1） Multilayer Switch0 ， 对该三层交换机划分三个vlan。然后分别分配给相应的端口，最后给vlan 配置IP地址。 Switch>en Switch#conf t Switch(config)#vlan 100 Switch(config-vlan)#ex
Switch(config)#vlan 200 Switch(config-vlan)#ex
Switch(config)#vlan 300 Switch(config-vlan)#ex
Switch(config)#int fa0/1 Switch(config-if)#switchport access vlan 300 Switch(config-if)#no shut Switch(config-if)#ex
Switch(config)#int fa0/2 Switch(config-if)#switchport access vlan 100 Switch(config-if)#no shut Switch(config-if)#ex
