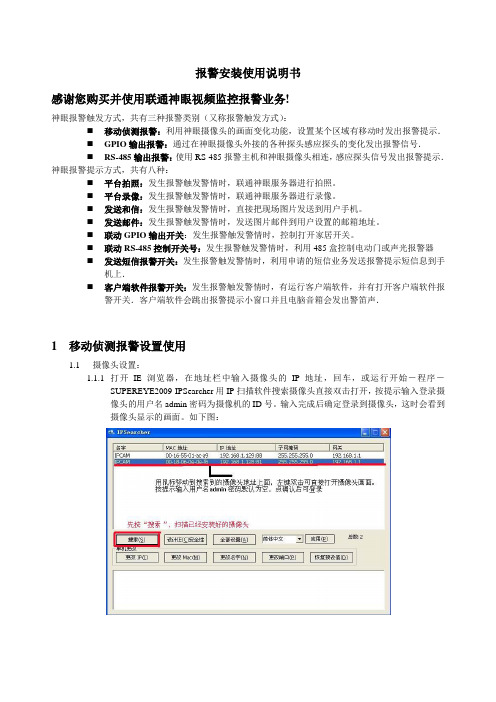

报警安装使用说明书感谢您购买并使用联通神眼视频监控报警业务!神眼报警触发方式，共有三种报警类别（又称报警触发方式）：⏹移动侦测报警：利用神眼摄像头的画面变化功能，设置某个区域有移动时发出报警提示．⏹GPIO输出报警：通过在神眼摄像头外接的各种探头感应探头的变化发出报警信号．⏹RS-485输出报警：使用RS-485报警主机和神眼摄像头相连，感应探头信号发出报警提示．神眼报警提示方式，共有八种：⏹平台拍照：发生报警触发警情时，联通神眼服务器进行拍照。
⏹平台录像：发生报警触发警情时，联通神眼服务器进行录像。
⏹发送和信：发生报警触发警情时，直接把现场图片发送到用户手机。
⏹发送邮件：发生报警触发警情时，发送图片邮件到用户设置的邮箱地址。
⏹联动GPIO输出开关：发生报警触发警情时，控制打开家居开关。
⏹联动RS-485控制开关号：发生报警触发警情时，利用485盒控制电动门或声光报警器⏹发送短信报警开关：发生报警触发警情时，利用申请的短信业务发送报警提示短信息到手机上．⏹客户端软件报警开关：发生报警触发警情时，有运行客户端软件，并有打开客户端软件报警开关．客户端软件会跳出报警提示小窗口并且电脑音箱会发出警笛声．1移动侦测报警设置使用1.1摄像头设置：1.1.1打开IE浏览器，在地址栏中输入摄像头的IP地址，回车，或运行开始－程序－SUPEREYE2009-IPSearcher用IP扫描软件搜索摄像头直接双击打开，按提示输入登录摄像头的用户名admin密码为摄像机的ID号。
输入完成后确定登录到摄像头，这时会看到摄像头显示的画面。
如下图：1.1.2在登录到摄像头画面后，点击按钮,登录到设置页面，点击（高级设置）－再点击（报警设置），选择启用－移动侦测功能。
并设置移动侦测区域，点（开始）选择（0）再点(编缉区域),在图像框中选择好一个需要设置移动侦测的区域，在画面上按住鼠标左键拖动到合适大小位置后松开左键。
点击（结束编辑），红色线框变成白色表示区域设置完成。
东芝120FR数据警报

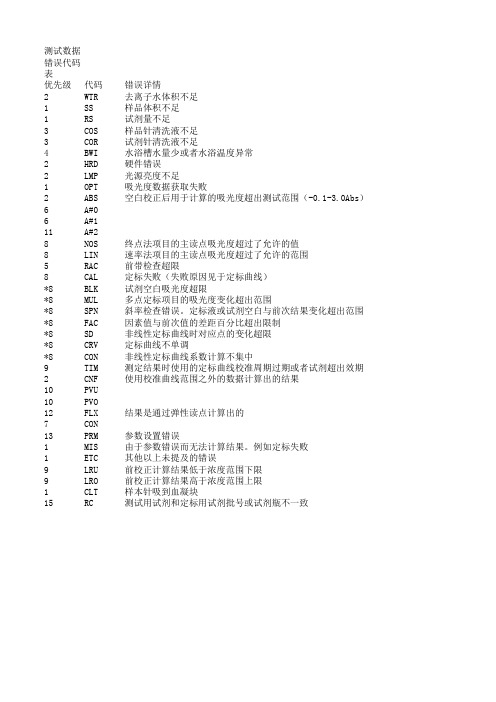

参数设置错误 由于参数错误而无法计算结果。例如定标失败 其他以上未提及的错误 前校正计算结果低于浓度范围下限 前校正计算结果高于浓度范围上限 样本针吸到血凝块 测试用试剂和定标用试剂批号或试剂瓶不一致
处理方式 检查仪器内的去离子水箱。如去离子水箱无异常，请联系工程师。 增加样本量并重新测试 添加试剂并重新开始测试 添加清洗液并重新开始测试 添加清洗液并重新开始测试 如果重新测试后依然发生错误，请联系工程师。 如果重新测试后依然发生错误，请联系工程师。 更换灯泡 如果重新测试后依然发生错误，请联系工程师。 检查反应监测。如果样本反应度过高，请减少样本体积或稀释样本后重新测试 检查反应监测。如果样本反应度过高，请减少样本体积或稀释样本后重新测试 检查反应监测。如果样本反应度过高，请减少样本体积或稀释样本后重新测试
检查参数设置中的吸光度范围是否合适。搅拌不充分，光源异常，波动，反应杯中气泡，试剂变质都 检查反应监测。如果样本反应度过高，请减少样本体积或稀释样本后重新测试 检查反应监测。如果样本反应度过高，请减少样本体积或稀释样本后重新测试 重新定标 试剂变质。更换试剂并重新定标 试剂变质。更换试剂并重新定标 可能为试剂变质。更换试剂并重新定标 试剂变质或者校准品不正确。纠正可能的情况后重新定标 重新定标 校准液可能放置不正确。重新确认校准液位置并重新定标 重新定标 如果需要，请重新定标 如果需要，请降低样本量或者稀释样本后重新计算
结果可以接受
重新检查参数设置并重新测试 重新检查参数设置并重新定标、测试
按需要增加样本量并重新计算 按需要减少样本量并重新计算 检查样本是否有凝块，并重新测试。同时，检查样本针是否堵塞 重新定标。如果必要，请重新计算。
1
ETC
Honeywell-vista120常见故障解答
先把主机断电，然后通电，同时按住*与#键，在约5秒，就可以进入编程了，按*93进入防区编程。
问2:
请问一下，Vista120的主机，我的密码怎么改？还有就是主机的时间如何更改？
A：
修改安装员密码：在进入编程状态下，输入*00和新密码就可以了。修改用户码：按安装员码＋8＋用户号（xxx）＋新密码＋新密码。这样就可以设置密码了。更改主机的时间是按密码＋#＋63就可以根据提示修改了。
答:
4193SN是一个两防区模块首先要将模块接好，有一端出来的是红色与黑色的线是用来接总线的。另一端出来四根线，白、黄、绿、黑。白或黄与黑色组成第1个防区，白色与黑色组成的防区是需要接EOL电阻的，而黄色与黑色则不用，白与黄只能任选其一做为1防区。绿与黑组成2防区，是常闭回路。接好之后，进行软件编程，将防区的输入类型为06，LOOP设为1（防区1为1）和2（防区2为2）然后直到读取序列号的位置，将需要编程的防区断开后再复位。主机就会自动将序列号读好。这样就会把防区编程好了。
问3:
Vista120的键盘上显示Fault ***防区。
A：
这是你的某个防区有问题，或者是防区没有复位造成的。还有就是这个防区的线尾电阻的阻值是否在2K左右。请检查探测器及其到主机之间的连线是否正常？
问4:
我的主机出现了All secure * *，按安装员码＋1没有反应？
答:
可能是您误用其它密码进行布防，安装员码不能撤防了，可以使用主码（1234）进行撤防。建议使用1234主码进行布撤防操作。
2h.发射器未编入防区号
2h.检查编程
3.键盘显示电池电低
3a.”Bat”
3a.系统电压过低或无电池
3b.”Bat 00”
3b.无线键盘电压过低
法拉克报警代码
法拉克报警代码G 报警清单(1)有关程序操作的报警(Ｐ／Ｓ报警)编号信息内容000 PLEASE TURN OFF POWER 输入要求切断电源的参数，切断电源。
001 TH PARITY ALARM TH报警(输入了奇偶检验不正确的字符)。
请修改磁带。
002 TV PARITY ALARM TV报警(在一个程序块中的字符数是奇数)。
只有TV检测设为“1”时才产生该报警。
003 TOO MANY DIGITS 输入的数据超过最大容许值。
参考附录C命令值范围清单并修改数据。
004 ADDRESS NOT FOUND 在程序块的开头输入一个数值或符号而无地址。
请修改程序。
005 NO DATA AFTER ADDRESS 地址后面没有数据，而是指定了另一个地址或EOB码。
请修改程序。
006 ILLEGAL USE OF NEGATIVESIGN符号“-”输入错误(在地址后面输入一个不能被利用的“-”号。
或者输入两个或两个以上的“-”号。
)请修改程序。
007 ILLEGAL USE OF DECIMALPOINT小数点“.”输入错误(在地址后面输入一个不能被利用的小数点“.”。
或者输入两个或两个以上的“.”号。
)。
请修改程序。
009 ILLEGAL ADDRESS INPUT 在有效信息区输入不能使用的地址。
请修改程序。
010 IMPROPER G-CODE 设定了不能使用的G码。
或设定了与不存在的功能相对应的G码。
请修改程序。
011 NO FEEDRATE COMMANDED 没有指定切削进刀速度。
或进刀速度不合适。
请修改程序。
014 CAN NOT COMMAND G95 在未选择螺纹切削/同步进刀功能下指定了同步进刀。
请修改程序。
015 TOO MANY AXES COMMANDED 试图使超过同时受控轴数的轴数移动。
请修改程序。
020 OVER TOLERANCE OF RADIUS 在圆弧插补命令(G02、G03)中起点与弧心的距离和终点与弧心的距离之差超过参数（）中所指定的值。
ups指示灯故障显示的原因及解决办法

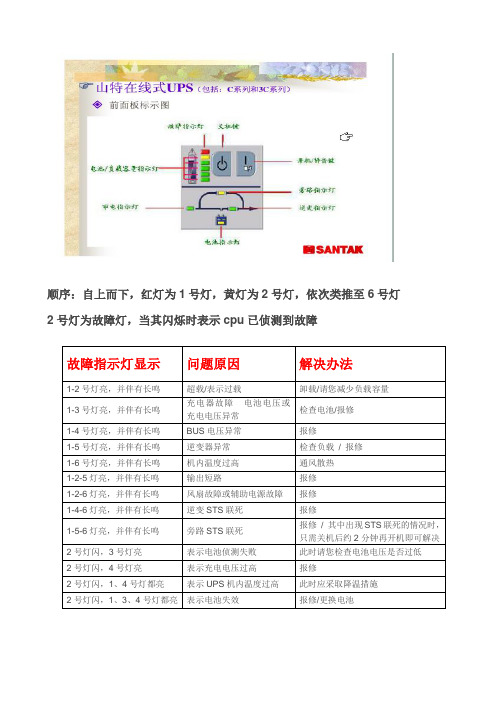

顺序：自上而下，红灯为1号灯，黄灯为2号灯，依次类推至6号灯2号灯为故障灯，当其闪烁时表示cpu已侦测到故障
故障指示灯显示问题原因解决办法
1-2号灯亮，并伴有长鸣超载/表示过载卸载/请您减少负载容量
1-3号灯亮，并伴有长鸣充电器故障电池电压或
充电电压异常
检查电池/报修
1-4号灯亮，并伴有长鸣BUS电压异常报修
1-5号灯亮，并伴有长鸣逆变器异常检查负载/ 报修1-6号灯亮，并伴有长鸣机内温度过高通风散热
1-2-5灯亮，并伴有长鸣输出短路报修
1-2-6灯亮，并伴有长鸣风扇故障或辅助电源故障报修
1-4-6灯亮，并伴有长鸣逆变STS联死报修
1-5-6灯亮，并伴有长鸣旁路STS联死报修/ 其中出现STS联死的情况时，只需关机后约2分钟再开机即可解决
2号灯闪，3号灯亮表示电池侦测失败此时请您检查电池电压是否过低2号灯闪，4号灯亮表示充电电压过高报修
2号灯闪，1、4号灯都亮表示UPS机内温度过高此时应采取降温措施
2号灯闪，1、3、4号灯都亮表示电池失效报修/更换电池。
故障和报警代码
故障和报警列表F01000 内部软件错误F01001 浮点例外F01002 内部软件错误F01003 访问存储器时出现应答延迟N01004 F, A 内部软件错误F01005 下载 DRIVE-CLiQ 组件的固件失败A01006 DRIVE-CLiQ 组件的固件需要升级A01007 DRIVE-CLiQ 组件需要重新上电A01009 N CU: 控制单元过热F01010 驱动类型不明F01011 N 下载中断F01012 N 项目转化出错A01013 控制单元：达到或超过风扇的使用寿命F01015 内部软件错误A01016 F 固件被修改A01017 组件列表被更改A01020 写 RAM 失败F01023 内部软件超时F01030 控制权下的生命符号出错F01031 “远程模式关”下的生命符号出错A01032 F ACX：需要存储所有参数F01033 单位转换：参考参数无效F01034 单位转换：参考值更改后参数值计算失败A01035 F ACX：参数备份文件损坏F01036 A ACX：缺少参数备份文件F01038 A ACX：载入参数备份文件失败F01039 A ACX：写入参数备份文件失败F01040 需要备份参数并重新上电F01040 需要备份参数并重新上电F01041 需要备份参数F01042 下载项目时的参数出错F01043 在项目下载时出现严重错误F01044 CU：描述数据出错A01045 CU：设计数据无效A01049 CU：无法写入文件F01050 存储卡和设备不兼容F01054 CU:超出系统极限F01055 CU：内部错误应用和端口的 SYNO 不相同F01056 CU：内部错误参数组时钟周期已经分配,但有偏差F01057 CU：内部错误从站的 DRIVE-CLiQ 类型不同F01058 CU：内部错误拓扑结构中没有从站F01059 CU：内部错误端口不存在F01060 CU：内部错误参数组不存在F01061 CU：内部错误应用未知F01063 CU：内部错误PDMA01064 F CU：内部错误CRCF01068 CU：数据存储器溢出A01069 参数备份文件和设备不兼容F01070 正在向存储卡进行项目/固件下载F01072 从备份文件中修复存储卡A01073 备份文件至存储卡上需要上电A01099 超出时间同步公差范围A01100 CU：存储卡已拔出F01105 A CU：存储器容量不足F01106 CU：存储器容量不足F01107 CU：保存到非易失性存储器的操作失败F01110 CU：一个控制单元上不止一个 SINAMICS GF01111 CU：不允许驱动设备混合运行F01112 CU:功率单元非法F01120 A 初始化端口失败F01122 A 测量探头输入端的频率过高F01122 A 测量探头输入端的频率过高F01123 功率单元不支持数字输入/输出端F01150 CU：超过了某一驱动对象类型的实例数F01151 CU：超出了某一类别驱动对象的数量F01200 CU: 时间片管理内部软件错误F01205 CU：时间片溢出F01221 CU：基本周期太小F01222 CU：基本时钟周期太小没有用于通讯的计算时间A01223 CU：采样时间不一致A01224 CU：脉冲频率不一致F01250 CU：CU-EEPROM 只读数据出错A01251 CU：CU-EEPROM 读写数据出错F01255 CU:插件板 EEPROM 只读数据出错A01256 CU:插件板 EEPROM 读写数据出错F01303 DRIVE-CLiQ 部件不支持所要求的功能A01304 F DRIVE-CLiQ 组件的固件不是最新版本F01305 拓扑结构：缺少组件号A01306 正在升级 DRIVE-CLiQ 组件的固件A01314 拓扑结构：不应存在该组件A01315 驱动对象不可以运行A01316 驱动对象无效且再次可以运行A01317 N 禁用的组件再次存在A01318 BICO: 存在断开的连接A01319 插入的组件没有初始化A01320 拓扑结构：配置中缺少驱动对象编号A01321 拓扑结构：配置中没有驱动对象编号A01322 拓扑结构：配置中驱动对象编号重复存在A01323 拓扑结构：编制了两个以上的子列表A01324 拓扑结构：驱动对象编号哑元创建错误F01325 拓扑结构：设定拓扑结构中不包含该组件号A01330 拓扑结构：无法快速调试A01331 拓扑结构：至少一个组件没有分配给驱动对象F01340 拓扑结构：一个支路上的组件过多F01341 拓扑结构：超出了 DRIVE-CLiQ 组件的最大数量F01354 拓扑结构：实际拓扑结构存在错误的组件F01355 拓扑结构：实际拓扑结构已更改F01356 拓扑结构：存在损坏的 DRIVE-CLiQ 组件F01357 拓扑结构：在 DRIVE-CLiQ 支路上发现了两个控制单元A01358 拓扑结构：没有支路终端F01359 拓扑结构：DRIVE-CLiQ 性能不足F01360 拓扑结构：实际拓扑结构非法A01361 拓扑结构：实际拓扑结构包括 SINUMERIK 和 SIMOTION 组件A01362 拓扑结构：违反拓扑结构规定F05 组件：两个组件之间实际拓扑结构连接重复F00 拓扑结构：实际拓扑结构损坏的 EEPROMA01 拓扑结构：比较功率单元发现偏差A02 拓扑结构：比较编码器模块发现偏差A03 拓扑结构：端子模块比较发现偏差A04 拓扑结构：比较 DRIVE-CLiQ 集线器模块发现偏差A05 拓扑结构：比较 CX32 发现偏差A06 拓扑结构：比较 DRIVE-CLiQ 组件发现偏差A07 拓扑结构：比较选件槽组件发现偏差A08 拓扑结构：比较EnDat编码器发现偏差A09 拓扑结构：比较带 DRIVE-CLiQ 的电机发现偏差A01416 拓扑结构：实际拓扑结构中多出组件A01420 拓扑结构：比较单个组件发现偏差A01421 拓扑结构：比较多个组件发现偏差A01425 拓扑结构：比较组件序列号发现偏差A01428 拓扑结构：比较组件连接发现偏差A01429 拓扑结构：比较多个组件连接发现偏差F01451 设定拓扑结构无效F01470 拓扑结构：发现设定拓扑结构环形连接F01475 拓扑结构：两个组件之间设定拓扑结构连接重复A01481 拓扑结构：比较实际拓扑结构中缺少功率单元A01482 拓扑结构：比较实际拓扑结构中缺少编码器模块A01483 拓扑结构：比较实际拓扑结构中缺少端子模块A01484 拓扑结构：比较实际拓扑结构中缺少 DRIVE-CLiQ 集线器模块A01485 拓扑结构：比较实际拓扑结构中缺少 CX32A01486 拓扑结构：比较实际拓扑结构中缺少 DRIVE-CLiQ 部件A01487 拓扑结构：比较实际拓扑结构中缺少“选件槽组件”A01488 拓扑结构：在实际拓扑结构中缺少EnDat编码器A01489 拓扑结构比较：实际拓扑结构中缺少带 DRIVE-CLiQ 的电机F01505 A BICO：无法建立连接F01506 A BICO: 无标准报文A01507 F, N BICO：有至未激活对象的连接A01508 BICO：超出未激活对象的连接数F01510 BICO：信号源不是浮点F01511 A BICO：连接有不同定标F01512 BICO：没有定标F01513 N, A BICO：不同驱动对象之间的连接有不同定标A01514 F BICO：在重新连接期间写入时出错F01515 A BICO: 不允许写入参数,因为控制权有效A01590 F 驱动：电机维修间隔到期F01600 SI CU：STOP A 被触发F01611 A SI CU：某一监控通道故障F01612 SI CU: 并联功率单元上 STO 输入不同N01620 F, A SI CU:Safe Torque Off激活N01621 F, A SI CU: Safe Stop 1 激活F01625 SI CU：安全数据中生命符号出错F01630 SI CU: 制动控制出错A01631 F, N SI CU：电机抱闸/SBC 配置无意义F01649 SI CU: 内部软件错误F01650 SI CU: 必须进行验收测试F01651 SI CU：安全时间片同步失败F01652 SI CU: 非法的监控周期F01653 SI CU: PROFIBUS/PROFINET 配置出错A01654 F SI CU: PROFIsafe 配置有差异F01655 SI CU：监控功能的对比F01656 SI CU：电机模块参数出错F01657 SI CU: PROFIsafe 报文号无效F01658 SI CU: PROFIsafe报文号不一致F01659 SI CU：参数的写入任务被绝F01659 SI CU：参数的写入任务被绝F01660 SI CU：不支持安全功能F01661 SI CU: 安全输入端模拟激活F01663 SI CU：SI 参数复制被拒绝F01664 SI CU：无自动固件升级F01665 SI CU: 系统故障A01666 F SI 运动 CU：F-DI 上用于安全应答的静态 1 信号A01669 F, N SI 运动：电机和功率单元的组合无效F01670 SI 运动：编码器模块参数设置无效F01671 SI 运动：编码器参数设置出错F01672 SI CU：电机模块软件/硬件不兼容F01673 SI 运动：编码器模块软件/硬件不兼容F01674 SI 运动 CU：PROFIsafe 报文不支持安全功能F01680 SI 运动 CU：安全监控校验和错误F01681 SI 运动 CU：参数值误F01682 SI 运动 CU：不支持监控功能F01683 SI运动 CU：缺少 SOS/SLS 使能F01684 SI 运动：Safely-Limited Position 极限值混淆F01685 SI 运动 CU：Safely-Limited Speed 的极限值过大F01686 SI 运动：凸轮位置参数设置出错F01687 SI 运动：SCA SN 模数值设定出错F01688 SI运动CU：不允许实际值同步C01689 SI 运动：轴配置改变F01690 SI 运动: NVRAM 上的数据备份问题A01691 F SI 运动：Ti 和 To 不适用于 DP 周期F01692 SI运动CU：无编码器时参数值错误A01693 F SI CU：安全参数已修改,需要热启动/上电F01694 A SI 运动 CU: 电机模块的固件版本低于控制单元A01695 F SI 运动：编码器模块被更换A01696 F SI 运动: 运动监控测试在启动中被选中A01697 F SI 运动: 需要运动监控测试A01698 F SI CU: 调试模式激活A01699 F SI CU: 断路路径测试C01700 SI 运动 CU：STOP A 被触发C01701 SI 运动 CU：STOP B 被触发C01706 SI 运动 CU：超出 SAM/SBR 极限C01707 SI 运动 CU：超出 Safe Operating Stop 公差C01708 SI 运动 CU：STOP C 被触发C01709 SI 运动 CU：STOP D 被触发C01710 SI 运动 CU：STOP E 被触发C01711 SI 运动 CU：某一监控通道故障C01712 SI 运动CU:F-IO 处理时出现故障C01714 SI 运动 CU：超出 Safely-Limited SpeedC01715 SI 运动 CU：超出 Safely-Limited PositionC01716 SI 运动 CU：超出安全运动方向的公差C01730 SI 运动 CU：动态安全限制转速的参考程序段无效C01745 SI 运动 CU：检查制动测试时的制动转矩C01750 SI 运动 CU：编码器硬件故障C01751 SI 运动 CU：安全编码器有效性测试故障C01770 SI 运动 CU：故障安全输入/输出的差异性错误A01772 SI 运动 CU：故障安全输入/输出正在执行“强制故障检查”F01773 SI 运动 CU:强制故障检查错误A01774 SI 运动 CU ：“强制故障检查”未执行A01780 SBT 选择时制动已闭合A01781 超出 SBT 制动打开时间A01782 SBT 制动测试：控制错误A01783 超出 SBT 制动闭合时间A01784 SBT 制动测试因故障终止A01785 SBT 制动测试配置错误F01786 SCC 信号被修改F01787 SBT 电机类型不同A01795 SI 运动 CU: 退出安全脉冲删除状态后等待时间届满A01796 F, N SI CU: 等待通讯C01797 SI 运动 CU：轴未安全回参考点C01798 SI 运动 CU：正在进行“强制故障检查”C01799 SI 运动 CU：处于验收测试模式F01800 DRIVE-CLiQ：硬件/配置出错A01839 DRIVE-CLiQ 诊断：组件电缆故障A01840 SMI: 检测出没有电机数据的组件A01900 F PB/PN: 配置报文出错A01902 错误的 PB/PN 等时同步运行设置A01903 F COMM INT：接收配置数据无效F01910 N, A 现场总线设定值超时F01911 N, A PB/PN 等时同步周期故障F01912 N, A PB/PN 等时同步中生命符号出错F01913 N, A COMM INT：生命符号监控时间结束F01914 N, A COMM INT：配置监控时间结束F01915 N, A PB/PN 同步运行,驱动对象 1 生命符号出错A01920 F PROFIBUS：循环连接中断A01921 F PROFIBUS: 在 To 后接收设定值A01930 PB/PN 等时同步中电流环周期不相同A01931 PB/PN 等时同步中转速环周期不相同A01932 DSC中缺少 PB/PN 等时同步A01940 未达到 PB/PN 等时同步A01941 总线拓扑结构中缺少 PB/PN 周期信号A01943 总线拓扑结构中 PB/PN 周期信号受干扰A01944 未达到 PB/PN 生命符号同步A01945 PROFIBUS：和发布方的连接故障F01946 A PROFIBUS：和发布方的连接中断F01950 N, A PB/PN 等时同步失败F01951 CU DRIVE-CLiQ: 缺少同步应用周期F01952 CU DRIVE-CLiQ: 不支持组件同步A01953 CU DRIVE-CLiQ: 同步未结束F01954 CU DRIVE-CLiQ: 同步未成功A01955 CU DRIVE-CLiQ: DO 同步未结束A01980 PN：循环连接中断A01981 PN: 超出最大控制器数量A01982 PROFINET: 缺少第二个控制器A01989 PROFINET：循环数据传输时内部错误A01990 F USS: PZD 配置出错A02000 函数发生器：无法启动A02005 函数发生器：驱动不存在A02006 函数发器：未指定用于接入的驱动A02007 函数发生器：驱动不是 SERVO/VECTOR/DC_CTRL A02008 函数发生器：驱动被多次指定A02009 函数发生器：错误的运行方式A02010 函数发生器：驱动的转速设定值不为零A02011 函数发生器：驱动的转速实际值不为零A02015 函数发生器：缺少驱动使能A02016 函数发生器：正在励磁A02020 函数发生器：参数不可更改A02025 函数发生器：周期过短A02026 函数发生器：脉冲宽度过大A02030 函数发生器：物理地址等于零A02040 函数发生器：错误的偏移值A02041 函数发生器：错误的带宽值A02047 函数发生器：时间片周期无效A02050 跟踪：无法启动A02055 跟踪：记录时间过短A02056 跟踪：记录周期过短A02057 跟踪：时间片周期无效A02058 跟踪：循环跟踪的时间片周期无效A02059 跟踪：2 x 8 记录通道的时间片周期无效A02060 跟踪：缺少需要记录的信号A02061 跟踪：信号无效A02062 跟踪：触发器信号无效A02063 跟踪：数据类型无效A02070 跟踪：参数不可更改A02075 跟踪：预触发时间过长F02080 跟踪：参数设置由于单位转换被删除A02097 MTrace：无法激活多次跟踪A02098 MTrace：无法保存A02099 跟踪：控制单元的存储空间不足A02100 驱动：电流环计算时滞太短A02150 OA：应用程序无法载入F02151 A OA: 内部软件错误F02152 A OA: 存储器容量不够F03000 操作时的 NVRAM 错误F03001 NVRAM 校验和出错F03500 A TM：初始化A03501 TM：采样时间被修改F03505 N, A CU：模拟输入端断线F03505 N, A TM：模拟输入端断线F03505 N, A 模拟输入端断线F03505 N, A TM：模拟输入端断线A03506 F, N 缺少 24 V电源A03507 F, N 数字输出未设置A03507 F, N 数字输出未设置A03510 F, N CU：校准数据不合理A03510 F, N TM：校准数据不合理A03550 TM：转速设定值滤波固有频率>香农频率F03590 N, A TM：模块未就绪A05000 N 功率单元：逆变器散热器过热A05001 N 功率单元：绝缘层芯片过热A05001 N 功率单元：绝缘层芯片过热A05002 N 功率单元：进风过热A05003 N 功率单元：内部空间过热A05004 N 功率单元：整流器过热A05005 冷却单元：冷却剂体积流量太低A05006 N 功率单元：热模型过热N05007 A 功率单元：热模型过热装机装柜型功率单元F05050 并联电路：尽管脉冲禁止,仍然报告脉冲使能F05051 并联电路：缺少功率单元脉冲使能A05052 F 并联电路：电流不平衡错误A05053 F 并联电路：直流母线电压不平衡错误A05054 并联电路：禁用功率单元F05055 并联电路：功率单元代码号非法F05055 并联电路：功率单元代码号非法F05056 并联电路：功率单元EPROM版本不同F05057 并联电路：功率单元固件版本不同F05058 并联电路：VSM EEPROM 版本不同F05059 并联电路：VSM 固件版本不同F05060 并联电路：功率单元固件版本不兼容F05061 整流单元 VSM 数量F05064 并联：脉冲同步错误F05118 A 超出预充电接触器同步监控时间F05119 A 超出分路接触器同步监控时间F06000 整流单元：预充电监控时间已结束F06010 整流单元：运行中缺少功率单元 EP 24 VF06050 整流单元：不支持非调节模式F06052 整流单元：不支持滤波器温度检测F06100 整流单元：由于主电源欠电压断路A06105 F 整流单元：主电源欠压F06200 整流单元：一个或者多个主电源相位故障A06205 F 整流单元：至少在一个主电源相位出现电压暂降F06207 N, A 整流单元：输入电流不对称F06210 整流单元：总电流过高F06211 整流单元：总电流过高F06211 整流单元：总电流过高A06215 F 整流单元：总电流过高A06250 F, N 整流单元：输入滤波器的电容器至少在一个相位损坏A06260 整流单元：输入滤波器温度过高F06261 整流单元：输入滤波器温度持续过高F06262 整流单元：接通时输入滤波器内的温度开关打开F06300 整流单元：在接通时输入电压过高A06301 F 整流单元：主电源过电压F06310 A 整流单元：输入电压p0210参数设定错误F06310 A 输入电压p0210参数设定错误F06311 整流单元：输入电压p0210故障F06320 主站/从站：4 通道多路转换器控制无效F06321 主站/从站：6 通道多路换器控制无效A06350 F 整流单元：测得的输入频率过高A06351 F 整流单元：测得的输入频率过低A06400 整流单元：主电源数据检测被选择/生效A06401 整流单元：变压器数据检测模式/测试模式被选中/生效F06500 整流单元：无法和主电源同步A06502 F, N 整流单元：在变压器励磁中未和主电源同步F06503 整流单元：电网黑启动失败F06504 整流单元：孤岛电网同步失败A06601 F 整流单元：电流偏差测量中断A06602 F 整流单元：无法进行电流偏移测量F06700 A 整流单元：负载时接通电源接触器A06800 F 整流单元：达到最大的直流母线稳态电压A06810 F 整流单元：直流母线电压报警阈值A06849 F, N 整流单元：短路运行生效F06850 整流单元：短路时间过长F06851 整流单元：分布式整流单元的电源监控已触发F06855 整流单元：输入滤波器监控已响应A06860 整流单元：无法激活功能模块A06900 F 制动模块：故障1 -> 0A06901 制动模块：I2t 关机预警A06904 N 制动模块被内部禁用A06905 制动模块内部 I2t 断路报警信息F06906 A 制动模块内部故障信息F06907 制动模块内部过热F06908 制动模块内部过热/断路F06909 制动模块内部 Uce 故障A06921 N 制动电阻相位不对称F06922 制动电阻断相F07011 驱动：电机超温F07011 驱动：电机超温A07012 N 驱动：电机温度模型 1/3 超温A07012 N 驱动：电机温度模型 1 过热F07013 驱动：电机温度模型配置故障A07014 N 驱动：电机温度模型配置报警A07014 N 驱动：电机温度模型配置报警A07015 驱动：电机温度传感器的报警信息F07016 驱动：电机温度传感器的故障信息A07017 超出附加温度报警阈值F07018 超出附加温度故障阈值F07080 驱动：闭环控制参数出错F07082 宏文件：无法执行F07083 宏文件：找不到 ACX 文件F07084 宏文件：未满足 WaitUntil 的条件F07085 驱动：开环控制/闭环控制参数被更改F07086 单位转换: 由于参考值改变而超出参数极限F07087 驱动：在设定的脉冲频率下无法进行无编码器运行F07088 单位转换: 由于单位转换而超出参数极限A07089 单位转换：转换单位后不能激活功能块F07090 驱动：转矩上限小于下限F07100 驱动：采样时间不可复位F07110 驱动：采样时间和基本周期不匹配A07140 驱动：电流环采样时间和主轴不配套A07200 驱动：控制权发出 ON 指令F07220 N, A 驱动：缺少“通过PLC控制”F07300 A 驱动：缺少电源接触器反馈信息F07311 电机旁路开关F07312 电源旁路开关F07320 驱动：自动重启中断F07320 驱动：自动重启中断A07321 驱动：自动重启激活A07329 N 驱动: kT 评定器, kTiq 特征曲线或电压补偿失效F07330 捕捉再启动：测得的搜索电流过小F07331 捕捉再启动: 不支持该功能A07350 F 驱动：测量头设为数字输出A07351 F 驱动：测量头设为数字输出A07354 驱动：无法进行齿槽转矩补偿A07400 N 驱动：最大直流母线电压控制器生效A07400 N 驱动：最大直流母线电压控制器生效A07401 N 驱动：最大直流母线电压控制器关闭A07402 N 驱动：最小直流母线电压控制器生效A07402 N 驱动：最小直流母线电压控制器生效F07403 N, A 驱动：达到直流母线电压阈值下限F07403 N, A 驱动：达到直流母线电压阈值下限F07404 驱动：达到直流母线电压阈值上限F07404 驱动：达到直流母线电压阈值上限F07405 N, A 驱动：低于动能缓冲下的最低转速F07406 N, A 驱动：超出动能缓冲状态下最大持续时间F07407 驱动：不允许 Vdc 降低A07409 驱动：V/f控制电流限值控制器生效F07410 驱动：电流环输出受限F07410 驱动：电流环输出受限F07411 驱动：磁通控制器输出受限F07412 驱动：换向角出错电机模型F07413 驱动：换向角出错磁极位置检测F07414 N, A 驱动：编码器序列号改变N07415 F 驱动：正在传送换向角偏移A07416 驱动：磁通控制器配置F07417 驱动脉冲方式不合理电机模型F07419 驱动：电流设定值滤波器自适应配置不一致F07420 驱动：电流设定值滤波器固有频率>香农频率F07420 驱动：电流设定值滤波器固有频率>香农频率F07421 驱动：转速滤波器固有频率>香农频率F07422 驱动：参考模型固有频率>香农频率F07423 驱动：APC 滤波器固有频率>香农频率A07424 驱动：APC 的运行条件无效F07425 驱动：APC 转速极限监控时间超期F07426 A 工艺控制器实际值达到极限值A07428 N 工艺控制器参数设置错误F07429 驱动：无编码器时不支持 DSCF07430 驱动：无法切换到转矩开环运行F07431 驱动：无法切换到无编码器运行F07432 驱动：电机无过压保护F07433 驱动：无法切换到带编码器运行,因为编码器没有解除驻留F07434 驱动：无法在脉冲使能时改变旋转方向F07435 N 驱动：无编码器的矢量控制,斜坡函数发生器设置错误F07439 驱动: 不支持该功能A07440 EPOS：急动时间达到了限值A07441 位置环：备份绝对值编码器调校的位置偏移F07442 A 位置环：多圈分辨率和模数范围不匹配F07443 A 位置环：参考点坐标超出允许范围F07446 A 负载变速箱：无法复位位置跟踪F07447 负载变速箱：位置跟踪超出最大实际值F07448 A 负载变速箱：位置跟踪线性轴超出最大范围F07449 A 负载变速箱：位置跟踪当前位置在公差范围之外F07450 A 位置环: 静态监控已响应F07451 A 位置环: 定位监控已响应F07452 A 位置环:跟随误差过大F07453 位置环：位置实际值处理出错A07454 位置环：位置实际值处理没有有效的编码器A07455 EPOS：最大速度受限A07456 EPOS：设定速度受到限制A07457 EPOS：输入信号组合错误F07458 EPOS：未找到参考点凸轮F07459 EPOS：不存在零脉冲F07460 EPOS：未找到参考点凸轮结束点A07461 EPOS：未设置参考点A07462 EPOS：所选运行程序段编号不存在A07463 F EPOS：在运行程序段中不要求进行外部程序段切换F07464 EPOS：运行程序段不一致A07465 EPOS：运行程序段没有后续程序段A07466 EPOS：多次配运行程序段编号A07467 EPOS：运行程序段包含错误的任务参数A07468 EPOS：运行程序段跳转目标不存在A07469 EPOS：运行程序段目标位置 < 负软件限位开关A07470 EPOS：运行程序段目标位置 > 正软件限位开关A07471 EPOS：运行程序段目标位置在模数范围之外A07472 EPOS: 运行程序段 ABS_POS/ABS_NEG 不可能A07473 F EPOS：到达运行范围起始处A07474 F EPOS：到达运行范围结束处F07475 A EPOS：目标位置 < 运行范围起始处F07476 A EPOS：目标位置 > 运行范围结束处A07477 F EPOS：目标位置 < 负软件限位开关A07478 F EPOS：目标位置 > 正软件限位开关A07479 EPOS：逼近负软件限位开关A07480 EPOS：逼近正软件限位开关F07481 A EPOS：轴位置 < 负软件限位开关F07482 A EPOS：轴位置 > 正软件限位开关A07483 EPOS：运行到固定挡块,未达到夹紧转矩F07484 EPOS：固定挡块在监控窗口之外F07485 A EPOS：未到达固定挡块A07486 EPOS: 中间停缺失A07487 EPOS：缺少运行任务取消F07488 EPOS：无法相对定位A07489 EPOS：参考点补偿在窗口之外F07490 N EPOS：运行时取消使能F07491 A EPOS：到达负停止凸轮F07492 A EPOS：到达正停止凸轮F07493 位置环：位置实际值的值范围溢出F07494 位置环：在运行时切换驱动数据组A07495 F 位置环：参考功能中断A07496 EPOS：无法使能A07497 位置环：位置设置值已激活A07498 F 位置环：无法进行测量头分析F07499 A EPOS：沿错误方向到达反向凸轮F07500 驱动：未定义功率单元数据组 PDSF07501 驱动：未定义电机数据组 MDSF07502 驱动：未定义编码器数据组 EDSF07503 EPOS：沿错误运行方向逼近停止凸轮A07504 驱动：电机数据组没有分配到驱动数据组A07505 EPOS: 在 V/f/SLVC 控制中无法执行固定挡块任务F07509 驱动：缺少组件号F07510 驱动：驱动数据组中有相同的编码器F07511 驱动：编码器多次使用F07512 驱动：无法设定编码器数据组转换参数A07514 N 驱动：数据结构和接口模式不相符F07515 驱动：功率单元和电机连接错误F07516 驱动：重新调试数据组F07517 驱动：编码器数据组转换参数设置错误F07518 驱动：电机数据组转换参数设置错误A07519 驱动：电机切换的参数设定错误A07520 驱动：无法执行电机切换A07530 驱动：驱动数据组 DDS 不存在A07531 驱动：指令数据组 CDS 不存在A07541 驱动：无法进行数据组转换A07550 F, N 驱动：无法复位编码器参数F07551 驱动编码器：没有换向角信息F07552 A 驱动编码器：不支持编码器配置F07553 A 驱动编码器：不支持编码器模块配置F07555 A 驱动编码器：位置跟踪配置F07556 测量变速箱：位置跟踪超出最大实际值A07557 F 编码器 1：参考点坐标超出允许范围A07558 F 编码器 2：参考点坐标超出允许范围A07559 F 编码器 3：参考点坐标超出允许范围F07560 驱动编码器：线数不是二的幂次方F07561 驱动编码器：多圈线数不是二的幂次方F07562 A 驱动编码器：增量编码器无法进行位置跟踪F07563 A 驱动编码器：XIST1_ERW 配置错误A07565 F, N 驱动：在 PROFIdrive 编码器接口 1 上的编码器错误A07566 F, N 驱动：在 PROFIdrive 编码器接口 2 上的编码器错误A07567 F, N 驱动：在 PROFIdrive 编码器接口 3 上的编码器错误A07569 F 编码器无法被检测F07575 驱动：电机编码器未就绪A07576 驱动：由于故障无编码器运行生效A07577 F 编码器 1：无法进行测量头分析A07578 F 编码器 2：无法进行测量头分析A07579 F 编码器 3：无法进行测量头分析A07580 F, N 驱动：编码器模块的组件号错误A07581 F 编码器 1：位置实际值处理出错A07582 F 编码器 2：位置实际值处理出错A07583 F 编码器 3：位置实际值处理出错A07584 编码器 1：位置设置值已激活A07585 编码器 2：位置设置值已激活A07586 编码器 3：位置设置值已激活A07587 编码器 1: 位置实际值处理没有有效的编码器A07588 编码器 2: 位置实际值处理没有有效的编码器A07589 编码器 3: 位置实际值处理没有有效的编码器A07590 F 编码器 1：在运行时切换驱动数据组A07591 F 编码器 2：在运行时切换驱动数据组A07592 F 编码器 3：在运行时切换驱动数据组A07593 F, N 编码器 1：超出位置实际值的值域A07594 F, N 编码器 2：超出位置实际值的值域A07595 F, N 编码器 3：超出位置实际值的值域A07596 F 编码器 1：参考功能中断A07597 F 编码器 2：参考功能中断A07598 F 编码器 3：参考功能中断F07599 A 编码器 1：无法校准F07600 A 编码器 2：无法校准F07601 A 编码器 3：无法校准F07800 驱动：没有功率单元F07801 驱动：电机过电流F07801 驱动：电机过电流F07802 驱动：整流单元或者功率单元未就绪A07805 N 整流单元：功率单元过载 I2tA07805 N 驱动：功率单元过载 I2tF07807 驱动：检测出短路/接地F07808 A HF 阻尼器：阻尼未就绪F07810 驱动：功率单元 EEPROM 无额定数据F07815 驱动：功率单元已修改F07815 驱动：功率单元已修改F07815 驱动：功率单元已修改A07820 驱动：未连接温度传感器A07825 N 驱动：模拟运行已激活F07826 驱动：模拟运行的直流母线电压过高F07840 驱动：缺少整流单元运行F07841 A 驱动：取消整流单元运行A07850 F 外部报警 1A07851 F 外部报警 2A07852 F 外部报警 3F07860 A 外部故障 1F07861 A 外部故障 2F07862 A 外部故障 3F07890 内部电压保护/内部电枢短路和 STO 生效A07899 N 驱动：无法进行堵转监控F07900 N, A 驱动：电机堵转/转速环到达挡块F07900 N, A 驱动：电机堵转F07901 驱动：电机转速过快F07901 驱动：电机转速过快F07902 N, A 驱动：电机失步F07902 N, A 驱动：电机失步A07903 驱动：电机转速差A07904 N 外部电枢短路：缺失接触器反馈“已闭合”F07905 N, A 外部电枢短路：缺少接触器反馈“打开。
5800常见报警表
AU5800报警信息列表3000 Text Not Received (ANL <- DPR) 测试没有接受到3001 TextNotReceived(UNT <- SMP) 测试没有接受到3002 Text Not Received (SMP <- UNT)测试没有接收到3005 Unit Communication Error单元连接错误3006 Text ID Information Unmatched 测试条码信息不匹配3007 Text Receive Error测试接受错误3021 Distributed Control Secondary Station Error分部控制次级分配错误3022 Motor Controller Error发动机控制错误3023 Barcode Reader Communication Error条码阅读器连接错误3100 Inner S Transfer Unit (FA01) Error (Up-Down) 内圈样本真上下缓冲错误3101 Inner S transfer unit (FA01) Error (Up-Down) 内圈样本真上下缓冲错误3102 Inner S Transfer Unit (FA01) Error (Rotation) 内圈样本真选装缓冲错误3103 Inner S Dispenser Unit (SA-S-IN) Error 内圈样本分配器单元错误3104 Inner S Inside Wash Dispenser Unit (SA-W-IN) Error内圈内部样本真清洗分配器单元错误3110 Outer S Transfer Unit (FA11) Error (Up-Down) 外圈样本缓冲单元上下错误3111 Outer S Transfer Unit (FA11) Error (Up-Down)外圈样本缓冲单元上下错误3112 Outer S Transfer Unit (FA11) Error (Rotation) 外圈样本缓冲单元旋转错误3113 Outer S Dispenser Unit (SA-S-OUT) Error 外圈样本分配单元错误3114 Outer S Inside Wash Dispenser (SA-W-OUT) Error 外圈内部清洗分配器错误3115 S Transfer Unit (FA01/FA11) Initialize Error 样本探针缓冲单元初始化错误\3120 Cuvette Wash Unit (FB) Error 比色盘清洗单元发生错误3125 Cuvette Wash Water Dispensing Disabled 不允许比色杯清洗水部分进行分配3130 R1/S Mixing Unit (FC01) Error (Up-Down) R1/S搅拌单元上下错误3131 R1/S Mixing Unit (FC01) Error (Rotation) R1/S搅拌单元旋转 错误3132 R1/S Mixing Unit (FC01) Error (Mixing) R1/S搅拌单元混匀时发生错误3135 R2 Mixing Unit (FC11) Error (Up-Down)R2搅拌单元上下移动错误3136 R2 Mixing Unit (FC11) Error (Rotation)R2搅拌单元旋转错误3137 R2 Mixing Unit (FC11) Error (Mixing) R2搅拌单元搅拌时发生错误3140 Inner R1 Transfer Unit (FD01) Error (Up-Down) R1内圈上下移动错误3141 Inner R1 Transfer Unit (FD01) Error (Up-Down)R1内圈上下移动错误3142 Inner R1 Transfer Unit (FD01) Error (Rotation) R1内圈旋转错误3143 Inner R1 Dispenser Unit (SA-R1-IN) Error R1内圈注射器发生错误内部清晰过程中，不允许R1内圈缓冲3144 Inside Wash Water Dispensing Disabled at Inner R1 Tr3150 Outer R1 Transfer Unit (FD11) Error (Up-Down) R1探针外圈缓冲单元上下错误3151 Outer R1 Transfer Unit (FD11) Error (Up-Down) R1探针外圈缓冲单元上下错误3152 Outer R1 Transfer Unit (FD11) Error (Rotation) R1探针外圈缓冲单元旋转错误3153 Outer R1 Dispenser Unit (SA-R1-OUT) Error R1探针外圈非配器单元错误3154 Inside Wash Water Dispensing Disabled at Outer R1 T内部清洗水正在分配，不允许外圈R1缓冲3155 R1 Transfer Unit (FD01/FD11) Initialize Error R1缓冲单元初始化错误3160 Inner R2 Transfer Unit (FD21) Error (Up-Down) R2内圈缓冲单元上下错误3161 Inner R2 Transfer Unit (FD21) Error (Up-Down) R2内圈缓冲单元上下错误R2内圈缓冲单元旋转错误3162 Inner R2 Transfer Unit (FD21) Error (Rotation)3163 Inner R2 Dispenser Unit (SA-R2-IN) Error R2分配器单元错误内部清洗水正在分配，不允许内圈R2缓冲3164 Inside Wash Water Dispensing Disabled at Inner R2 Tra3170 Outer R2 Transfer Unit (FD31) Error (Up-Down) R2外圈缓冲单元上下错误R2外圈缓冲单元上下错误3171 Outer R2 Transfer Unit (FD31) Error (Up-Down)R2外圈缓冲单元旋转错误3172 Outer R2 Transfer Unit (FD31) Error (Rotation)3173 Outer R2 Dispenser Unit (SA-R2-OUT) Error R2外圈分配单元错误内部清洗水正在分配，不允许外圈R2缓冲3174 Inside Wash Water Dispensing Disabled at Outer R2 Tr3175 R2 Transfer Unit (FD21/FD31) Initialize Error R2传输单元初始化错误3180 R1 Refrigerator Unit (DA01) Error R1冰箱单元发生错误3181 R2 Refrigerator Unit (DA11) Error R2冰箱单元发生错误3190 Cuvette Wheel (GA) Error (Rotation) 比色盘旋转错误3192 Sample Shutter Unit (CJ01) Error 样本注射器关闭错误3200 Photometry Controller Error 1 光度测定控制器发生错误13201 Photometry Controller Error 2 光度测定控制器发生错误23205 Thermal Control Error 1 加热控制器发生错误13206 Thermal Control Error 2 加热控制器发生错误23210 Cooling Unit (DB) Error 制冷错误3212 Temperature Controlled Bath Unit (GA) Temp. out of Ran温度控制单元发生错误，温度超出可控范围3214 Cooling Unit (DB) Error 制冷单元发生错误3215 Sample Probe (FA) Error (Liquid Sensor) 样本针液体流动感应器错误3216 Sample Probe (FA) Error (Liquid Sensor) 样本针液体流动感应器错误3217 Sample Probe (FA) Error (Clot Sensor) 样本探针发生错误（堵针感应器）3220 R1 Reagent Probe (FD01/FD11) Error (Liquid Sensor) R1试剂探针液体流动感应器错误3221 R1 Reagent Probe (FD01/FD11) Error (Liquid Sensor) R1试剂探针液体流动感应器错误3223 R2 Reagent Probe (FD21/FD31) Error (Liquid Sensor) R2试剂探针液体流动感应器错误3224 R2 Reagent Probe (FD21/FD31) Error (Liquid Sensor) R2试剂探针液体流动感应器错误3227 Second Washing Well Pouring Error 次级清洗盘灌注错误3228 Second Washing Well Draining Error 次级清洗盘排空错误3230 Sample Short 样本不足3231 Sample Probe Clot Detect 样本探针发生堵针检测3232 Sample Probe Short Aspiration 样本探针空气吸入不足3233 Sample Probe Detergent Short 样本探针清洗液不足3234 Sample Probe Detergent Empty 样本 探针清洗液空3235 Sample Probe Detergent Empty 样本探针清洗液空样本探针W2清洗液空3236 Sample Probe W2 Detergent Empty3237 Sample Pre-Diluent Short 样本预稀释液少3238 Sample Pre-Diluent Run Out 样本探针预稀释夜溢出3239 Sample Pre-Diluent Run Out 样本探针预稀释夜溢出3240 Sample Pre-Diluent Diluent Empty 样本预稀释液空3241 Sample Pre-Diluent Diluent Empty 样本预稀释液空3245 R1 Reagent Short R1试剂不足3246 R1 Reagent Run Out R1试剂溢出3247 R1 Reagent Run Out R1试剂溢出3248 R1 Reagent Empty R1试剂空3249 R1 Reagent Empty R1试剂空3250 R1 Probe Detergent Short R1探针清洗液少了3251 R1 Probe Detergent Empty R1探针清洗液空了3252 R1 Probe Detergent Empty R1探针清洗液空了3253 R1 Probe W2 Detergent Short R1探针W2清洗液不足3254 R1 Probe cold water Supply Error R1探针冷水供应发生错误3255 R2 Reagent Short R2试剂不足3256 R2 Reagent Run Out R2试剂溢出3257 R2 Reagent Run Out R2试剂溢出3258 R2 Reagent Empty R2试剂空了3259 R2 Reagent Empty R2试剂空了3260 R2 Probe Detergent Short R2探针清洗液不足3261 R2 Probe Detergent Empty R2探针清洗液空3262 R2 Probe Detergent Empty R2探针清洗液空3263 R2 Probe W2 Detergent Short R2探针W2清洗液不足3264 R1 Probe cold water Supply Error R1探针冷水供应发生错误3270 Detergent Empty 清洗液空了3271 Detergent Empty 清洗液空了3272 Detergent Overflow 清洗液溢出3273 Detergent Overflow 清洗液溢出3275 Vacuum Tank Weak Pressure 真空罐压力降低3276 Vacuum Tank Full 真空罐满了3277 Concentrated waste water tank Full 浓缩废液水罐满了3278 Washing waste water tank Full 清洗废水罐满了3280 Detergent Generation Unavailable 清洗原液无法获得3285 Photometer Unit (GB) Error 分光光度计单元错误3286 Photometric Data Error 光度计测定数据错误3287 Lamp Off Error 灯泡关闭3288 Lamp Dark Error 光源暗3295 R1 Reagent Refrigerator Cover Open R1试剂冰箱盖子打开3296 R1 Reagent Refrigerator Cover Open R1试剂冰箱盖子打开3297 R2 Reagent Refrigerator Cover Open R2试剂冰箱盖子打开3298 R2 Reagent Refrigerator Cover Open R2试剂冰箱盖子打开3300 Rack Loading Unit (CB) Pusher Error 架子下载单元推进发生错误3301 Rack Loading Unit (CB) Receiver Error 架子下载单元接收发生错误3302 ID Reader Lever 1 (CC1) Error 条码阅读器1发生错误3303 ID Reader Lever 2 (CC2) Error 条码阅读器2发生错误3304 Rack Buffer Unit (CD) Error (X-Axis) 架子缓冲单元错误3305 Rack Buffer Unit (CD) Lever Error (Up-Down) 架子缓冲单元错误3306 Rack Buffer Unit (CD) Error (Y-Axis) 架子缓冲单元错误3307 Passing Lane Rack Feed Unit (CE) Error 架子运行单元发生错误3308 Dispensing Lane Rack Feed Unit (CE) Error 架子运行分配发生错误3309 Unloading Rack Feed Unit (CF) Error 架子运行单元 卸载发生错误3310 Rack Unloading Unit (CG) Lever Error 架子卸载单元控制错误3312 Recovery Rack Feed Unit (CL) Error 架子重新进样发生错误3313 ANL Passing Lane Belt (CH01) Error 分析仪传输带发生错误3314 ANL Passing Lane Lever (CH02) Error分析仪传输带控制错误3315 ANL Dispensing Lane Belt (CH01) Error 分析仪传输带分配错误3324 ANL Lane Change Stopper (CK) Error 分析仪轨道改变停止3338 Sampler Unit Rack Jam 样本吸样单元堵塞3340 Rack Type Reading Error 架子类型读取错误3341 Rack Type Unmatched 架子类型不匹配3342 Rack Feed Error 架子进样错误3343 Rack Step Synchronization Error 架子步进同位性错误3344 Rack ID Barcode Reading Error 架子条码阅读错误3345 RB Incomplete 空白未完成3346 ACAL Incomplete 定标未完成3347 QC Incomplete 质控未完成3349 Rack Set Error 架子设置错误3350 Rack Buffer Cover Open 架子缓冲时盖子打开3351 Rack Buffer Cover Open 架子缓冲时盖子打开3352 Rack Loading Stop 架子加载停止3353 Rack Loading Stop 架子加载停止3354 No Rack 没有架子3355 Rack ID Barcode Reading Error 架子条码阅读错误3356 Priority Rack Cover Open 优先架子盖子打开3357 No Priority Rack 没有优先架子3358 Recovery Rack ID Barcode Reading Error 优先架子条码读取错误3360 Power Failure Detect 电源检测错误3361 Sample ID Barcode Reading Error 样本条码读取错误3362 Maker Setting Parameter Error 参数设置错误3363 Unit Communication Error 单元连接错误3365 Replenishment Detergent Short 清洗液补充不足3370 Cup Detect Error 样本被检测错误3371 Passing Lane Initialization Error 在初始化时检测到传输道发生错误3372 Dispensing Lane Initialization Error 在初始化时检测到传输道分配发生错误3373 Rack Unloading Unit Full or No Rack Unloading Tray 架子装载单元满了或者没有装载架子3374 No Priority Rack 没有优先架子3378 Rack Unloading Unit Full 架子卸载单元满了3379 Rack Unloading Unit Full or No Tray 架子卸载单元满了或者没有托盘3380 No Rack Unloading Tray 没有卸载托盘3381 Rack Existence at ID Reading Position 架子存在在条码阅读位置3382 Rack Existence on Rack Transfer Unit 架子存在在架子缓冲单元3383 Rack Existence on Unloading Rack Feed Unit 架子存在在卸载架子推进单元3384 Rack Existence on Rack Buffer Unit 架子存在在架子缓冲单元3385 Rack Existence on ANL Passing Lane 架子存在在分析仪超车轨道3386 Rack Existence on ANL Dispensing Lane 架子存在在分配轨道3387 Rack Existence on ANL Recovery Lane 架子存在在分析仪重新获取轨道3388 Rack Existence on ISE Passing Lane 架子存在在ISE超车轨道3389 Rack Existence on ISE Dispensing Lane 架子存在在ISE分配轨道3390 Rack Existence on ISE Recovery Lane 架子存在在ISE重新获取轨道3391 Rack Illegal Setting on Priority Rack Loading Unit 在架子优先下载单元发生架子违规设置3392 No Rack Unloading Tray 没有架子卸载托盘3393 No Rack Loading Tray 没有架子加载托盘3402 Rack unloading unit (CP) Error 架子卸载单元发生错误3406 Rack unloading unit (CP) Full 架子卸载单元满3407 No Rack Unloading Tray 没有架子卸载托盘3408 Rack ID Barcode Reading Error 架子条码阅读错误3410 Rack unloading operation is disabled 架子卸载工作不能进行3501 ISE Monitor Communication Error ISE通讯检测错误ISE样本缓冲单元上下移动错误3502 ISE Sample Transfer Unit (FA21) Error (Up-Down)3503 ISE Sample Transfer Unit (FA21) Error (Rotation) ISE样本缓冲单元旋转错误3504 ISE Sample Probe (FA21) Level Sensor Error ISE样本探针检测感应器错误3505 ISE Sample Dispenser (SA21) Error ISE样本分配器错误3506 ISE Sample Probe Inside Wash Dispenser (SA31) Error ISE样本探针内部清洗分配错误3507 ISE Sample Dispenser Pressure Sensor (IAS11) Error ISE样本分配器压力感应器错误3508 ISE Buffer Dispenser (SA01) Error ISE缓冲液分配错误3509 ISE Buffer Dispenser (SA01) Error ISE缓冲液分配错误3510 ISE Sample Pot Level Sensor Error ISE样本稀释杯液面传感器发生错误3511 ISE Sample Pot Level Sensor Error ISE样本稀释杯液面传感器发生错误3512 ISE Sample Pot Overflow ISE样本稀释杯溢液3513 ISE Sample Pot Overflow ISE样本稀释杯溢液3516 ISE Sample Syringe Priming Incomplete ISE样本注射器灌注未完成3517 ISE Calibrator Illegal Setting ISE定标也违规设置3518 ISE Drain Flow Cell Incomplete ISE排空单元未完成3519 ISE Data Controller Error ISE数据控制器发生错误3520 ISE Data Controller Error ISE数据控制器发生错误3521 ISE Data Controller Error ISE数据控制器发生错误3522 ISE Mixing Motor Error ISE混匀单元转动发生错误3523 ISE Mixing Motor Error ISE混匀单元转动发生错误3524 ISE Roller Pump for MID Standard Solution Dispensing E ISEMID试剂蠕动泵分配时发生错误3525 ISE Roller Pump for MID Standard Solution Dispensing E ISEMID试剂蠕动泵分配时发生错误3526 ISE Roller Pump for Mixture Aspiration Error ISE蠕动泵吸气混匀时发生错误3527 ISE Roller Pump for Mixture Aspiration Error ISE蠕动泵吸气混匀时发生错误3528 ISE Controller Error ISE控制器错误3529 ISE Controller Error ISE控制器错误3530 ISE Sample Short ISE样本不足3531 ISE Sample Probe Detergent Short ISE样本探针清洗液不足3532 ISE Sample Probe Detergent Running Out ISE样本探针清洗液溢出3533 ISE Sample Probe Detergent Running Out ISE样本探针清洗液溢出3534 ISE Sample Probe Clot detect ISE样本探针出现凝块检测3535 Sample Probe False Aspiration Detected 样本探针空气吸入检测错误3536 ISE Buffer Solution Short ISE缓冲液不足ISE 中值MID试剂不足3537 ISE MID Standard Solution Short3538 ISE Reference Solution Short ISE内参液不足3539 ISE Cleaning Solution Short ISEclean 清洗液不足3540 ISE Serum Standard Solution H Short ISE血清高值定标也不足3541 ISE Serum Standard Solution L Short ISE血清低值定标液不足3542 ISE Urine Standard Solution H Short ISE尿液高值定标液不足3543 ISE Urine Standard Solution L Short ISE尿液低值定标液不足3544 ISE Na Selectivity Check Solution Short ISE NA检查液也不足3545 ISE K Selectivity Check Solution Short ISE 钾检查液不足3560 ISE Cover Open ISE盖子打开3561 ISE Cover Open ISE盖子打开3570 Check ISE Sample Probe Tip检查ISE样本探针尖部3571 Concentration Calculation Disabled 浓度计算被关闭3572 Concentration Calculation Disabled 浓度计算被关闭3573 ISE Sequence Error ISE连接错误3574 ISE Sequence Error ISE连接错误ISE定标前 MID试剂稳定性错误3575 ISE MID Standard Solution Stability Error ( pre-calibrationISE定标前 MID试剂稳定性错误3576 ISE MID Standard Solution Stability Error ( pre-calibrationISE定标时 MID试剂稳定性错误3577 ISE MID Standard Solution Stability Error ( during calibraISE定标时 MID试剂稳定性错误3578 ISE MID Standard Solution Stability Error ( during calibra3579 IES Serum Standard Solution H Stability Error ISE血清高值定标稳定性发生错误3580 IES Serum Standard Solution H Stability Error ISE血清高值定标稳定性发生错误3581 IES Serum Standard Solution L Stability Error ISE血清低值定标稳定性发生错误3582 IES Serum Standard Solution L Stability Error ISE血清低值定标稳定性发生错误3583 IES Urine Standard Solution H Stability Error ISE尿液高值定标稳定性发生错误3584 IES Urine Standard Solution H Stability Error ISE尿液高值定标稳定性发生错误3585 IES Urine Standard Solution L Stability Error ISE尿液低值定标稳定性发生错误3586 IES Urine Standard Solution L Stability Error ISE尿液低值定标稳定性发生错误3587 Na Concentration Low Error NA 低值浓度错误3588 Na Concentration Low Error NA 低值浓度错误3589 Na Concentration Low Error NA 低值浓度错误3600 Multi Reagent Switch 多项试剂转换3601 No Reagent Bottle for RB/ACAL 没有定标或空白的试剂3602 Reagent Short for RB/ACAL/QC 定标/空白试剂少了3604 Reagent Refrigerator On Use 试剂冷藏单元正在使用3605 RB/ACAL Sample Diluent Short 定标/空白样本稀释液不足3606 Check the Tip of Sample Probe 检查样本针的针尖3607 Check the Tip of R1 Reagent Probe 检查R1试剂针针尖3608 Check the Tip of R2 Reagent Probe检查R2试剂针针尖3609 Sample Syringe Prime Incomplete 样本注射器灌注未完成3610 Reagent Bottle Illegal Setting 试剂瓶违规设置3611 Sample Probe Periodic Cleaning 样本探针周期性清洗3620 Reagent ID Barcode Error 试剂条码错误3630 DI Water Short 去离子水不足3631 DI Water Empty 去离子水空了3632 DI Water Empty 去离子水空了3633 DI Water Overflow 去离子水桶溢液3634 DI Water Supply Unavailable 去离子水供应不足3635 DI Water Supply Unavailable 去离子水供应不足3636 Master Detergent Empty 主清洗液空了3637 Master Detergent Empty 主清洗液空了3638 Master Detergent Supply Unavailable主清洗液供应不足3639 Master Detergent Overflow 主清洗液溢液3640 Reagent Probe Position Illegal试剂探针位置移位3641 Cuvette Overflow Detect 比色杯溢液检测3901 ANL Program Error 分析仪运行错误3902 ANL Program Error 1 分析仪运行错误13903 ANL Program Error 2 分析仪运行错误23904 ANL Program Error 3 分析仪运行错误33905 ANL Mechanical Error 分析仪操作错误3906 ANL Mechanical Error 1 分析仪操作错误13907 ANL Mechanical Error 2 分析仪操作错误2 3908 ANL Mechanical Error 3 分析仪操作错误3 3909 ANL Debug Information 1 分析仪调试信息1 3910 ANL Debug Information 2 分析仪调试信息2 3911 ANL Debug Information 3 分析仪调试信息3 3912 ANL Debug Information 4分析仪调试信息4 5001 ANL PROGRAM DOWNLOAD COMPLETED 分析仪运行加载完成5002 INITIALIZE 初始化5003 WARM UP 预热5004 STANDBY 待机5005 MEASURE START反应分析开始5006 LAST RACK 最后一个样本架5007 SHIFT TO PAUSE 转换到暂停状态5008 SHIFT TO STOP MODE转换到STOP模式5009 PAUSE 暂停5010 STOP 停止5011 SYSTEM END 系统结束5012 W1 START W1开始5013 W2 START W2开始5014 PHOTOCAL START 光电校正开始5015 W1 END W1结束5016 W2 END W2结束5017 PHOTOCAL END光电校正结束5018 PHOTOCAL FAILURE光电校正失败5020 MEASURE END 反应结束5021 SHIFT TO STOP转换到停机状态5022 W1 FAILURE W1失败，未完成5023 W2 FAILURE W2失败，未完成5028 BLANK INDEX DELETED 空白的索引被删除5029 BLANK REACTION DATA DELETED空白的反应数据被删除5030 BLANK QC INDEX DELETED 空白的质控索引被删除5031 INDEX UPDATED 索引更新5032 INDEX DELETED 索引删除5033 REACTION DATA DELETED 反应数据删除5034 QC INDEX DELETED 质控索引删除5041 ISE CALIBRATION START ISE定标开始5042 ISE SELECTIVITY CHECK SATRT ISE电极检查开始5044 ISE CLEANING START ISE清洗开始5045 ISE CLEANING ENHANCED START ISE加强清洗开始5046 ISE CALIBRATION END ISE定标结束5047 ISE SELECTIVITY CHECK END ISE电极检查结束5049 ISE CLEANING END ISEcleaning结束5050 ISE CLEANING ENHANCED END ISE加强清洗结束5051 POWER ON 开始5090 LOGIN 注册5091 LOGOUT 注销5092 LOGIN FAILURE 注册失败5093 PASSWORD CHANGE FAILURE密码更改失败5101 NO REAGENT BOTTLE没有实际瓶5103 REAGENT ID READ ERROR 实际条码阅读错误5104 REAGENT ID READ ERROR试剂条码阅读错误5105 REAGENT ID NOT DEFINED实际条码不明确5106 ILLEGAL REAGENT TYPE 违规的试剂类型5107 R2 REAGENT FOUND IN THE R1 REFRIGERATOR错将R2试剂放入R1试剂仓中5108 R1 REAGENT FOUND IN THE R2 REFRIGERATOR 错将R1试剂放入R2试剂仓中5109 ILLEGAL BOTTLE TYPE 违规的瓶子类型5110 ILLEGAL REAGENT POSITION 违规的试剂位置5111 REAGENT EXPIRED试剂过期试剂出现不同的批号5112 DIFFERENT LOT NO. REAGENT FOUND5114 REAGENT TYPE CONVERTED 试剂类型改变5115 BOTTLE TYPE CONVERTED 瓶子类型改变5201 PHOTOCAL DATA ERROR光电数据错误5202 CUVETTE MEAN CHECK ERROR比色杯平均值检测错误5203 PHOTOCAL LAMP CHECK ERROR 光电检测光源错误5251 INCUBATION BATH TEMPERATURE HIGH 孵育箱温度高于允许值5252 INCUBATION BATH TEMPERATURE LOW孵育箱温度低于允许值5253 REAGENT REFRIGERATOR TEMPERATURE HIGH 冰箱温度过高5254 REAGENT REFRIGERATOR TEMPERATURE LOW冰箱温度过低5301 PANIC VALUE 危急值检测5304 NO COLOR DATA 没有样本反应数据5305 NO BLANK DATA 没有样本空白数据5306 RB DATA ERROR试剂空白数据错误5307 CALIBRATION FACTOR RANGE OVER 定标因子超出允许 范围5308 CALIBRATION FACTOR RANGE UNDER定标因子低于允许范围5309 CALIBRATION OD RANGE OVER 定标OD值超出允许范围5310 CALIBRATION OD RANGE UNDER定标OD值低于允许范围5311 CALIBRATION ERROR 定标失败5312 MULTIPOINT-CAL. OD SLOPE CHECK ERROR 混合定标数据读点OD值斜率检查错误5313 1/2 POINT-CAL. CORRECTION FACTOR ERROR定标读点相关因素发生错误5314 QC DATA RANGE OVER 质控数据超限5315 QC DATA RANGE UNDER质控数据低于允许范围5316 QC DATA MULTI-RULE CHECK ERROR质控数据多项检查错误5317 QC DATA DEVIATION CHECK ERROR 质控数据偏离检查错误5401 NO SAMPLE CUP 没有样本杯5402 SAMPLE NOP 没有样本信息5403 SAMPLE ID NOT FOUND 样本ID没有读取到5404 NO TESTS REQUISITIONED 测试项目没有申请5405 MAXIMUM NUMBER OF SAMPLE 超出样本最大允许号码5406 SAMPLE NO. CALCURATE ERROR 样本号的样本结果计算失败5407 BROKEN LABEL 标签损坏5408 SAMPLE ID READ ERROR样本条码读取错误该条码已经完成了反应5409 MEASURE COMPLETED FOR THE READ SAMPLE ID该条码已经完成了反应5410 MEASURE COMPLETED FOR THE READ SAMPLE ID该条码已经完成了反应5411 MEASURE COMPLETED FOR THE READ SAMPLE ID5412 CAN NOT SET THE RACK IN THIS POSITION这个位置不能设置这个架子5413 RB RACK SETTING ERROR 样本空白架子设置错误THERE IS A DANGER THAT THE WAVELENGTH IS NOT5501 REGISTERED AS SET登记重复5702 FILE NOT FOUND 没有找到文件5703 FILE WRITE ERROR文件书写错误5751 PRINTER NOT SELECTED 打印机没有选择5753 PART OF DATA IS NOT OUTPUT YET 部分数据还没有完成输出5754 PRINTER BUSY 正在打印6010 FAILED TO DELETE SAMPLE 样本检测失败样本号超限，不能申请样本信息6020 FAILED TO REQUISTION BECAUSE OF MAXIMUM S6024 NO REAGENT BLANK DATA没有试剂空白数据6025 NO CALIBRATION DATA没有定标数据6031 ONLINE ERROR 在线连接错误6032 ONLINE FORMAT ERROR 在线连接格式化错误6033 ONLINE ILLEGAL TEXT CODE 测试代码在线连接违规6035 ONLINE ILLEGAL SAMPLE NO.样本号在线连接违规架子号在线连接违规6036 ONLINE ILLEGAL RACK NO.6037 ONLINE ILLEGAL SEX TEXT 项目性别在线连接违规6038 ONLINE ILLEGAL AGE/MONTH年纪在线连接违规6039 ONLINE ANALYSIS METHOD MISMATCH 分析方法在线连接分配错误6040 ONLINE SAMPLE NO. MISMATCH 样本号在线连接错配6041 ONLINE RACK NO. MISMATCH架子号在线连接错配6042 ONLINE MISMATCH 在线连接分配错误6043 ONLINE TEST ITEM ERROR 测试向明月在线连接错误6044 ONLINE REPEAT ITEM ERROR复查项目在线连接错误6500 PROService COMMUNICATION DATA ERROR 远程服务数据连接错误6501 PROService COMMUNICATION BUFFER FULL 远程服务连接缓冲满了6801 PrepLink COMMUNICATION ERROR 声音连接错误6803 CALCULATED TEST ERROR 测试计算错误7001 SET CALIBRATION INFORMATION 设置定标信息7002 OVER MAXIMUM SETTING OF SAMPLE BLANK 超出样本空白的最大设置7003 NO REAGENT PARAMETER 没有试剂参数7011 SET CALIBRATION INFORMATION设置定标信息7012 PERFORM CALIBRATION 运行定标7013 SET CALIBRATOR INFORMATION设置定标也信息7014 UNIT OF CONC IS CHANGED.浓度单位被更改8001 DPR-ANL COMMUNICATION ERROR 主机与分析仪连接错误8002 DPR-ISE COMMUNICATION ERROR 主机与ISE连接错误8003 DPR-ANL COMMUNICATION TIMEOUT 主机与分析仪连接超时8011 NO DATA FILE 没有数据文件8100 PRINTER ERROR 打印错误8200 ALARM NO. NOT FOUND报警代码没有找到8500 SAMPLE MANAGER EDIT 编辑样本管理员8501 QC DATA EDIT 编辑质控数据8502 OVERWRITTEN BY REPEAT 复查数据覆盖8503 RECALCULATE DATA 更新定标数据8504 DATA CORRECTION 数据更改8505 SAMPLE ID EDIT 编辑样本条码8506 DATA UPDATE ERROR 数据更新错误8507 A SAME SAMPLE ID EXISTS 相同的样本条码存在9000 PROGRAM ERROR 运行错误AU5811常见报警列表3230 Sample Short 样本不足3231 Sample Probe Clot Detect 样本探针凝块检测3232 Sample Probe Short Aspiration 样本探针空气吸入不足3233 Sample Probe Detergent Short 样本探针清洗液不足3234 Sample Probe Detergent Empty 样本 探针清洗液空3235 Sample Probe Detergent Empty 样本探针清洗液空样本探针W2清洗液空3236 Sample Probe W2 Detergent Empty3237 Sample Pre-Diluent Short 样本预稀释液少3238 Sample Pre-Diluent Run Out 样本探针预稀释夜溢出3239 Sample Pre-Diluent Run Out 样本探针预稀释夜溢出3240 Sample Pre-Diluent Diluent Empty 样本预稀释液空3241 Sample Pre-Diluent Diluent Empty 样本预稀释液空3245 R1 Reagent Short R1试剂不足3246 R1 Reagent Run Out R1试剂溢出3247 R1 Reagent Run Out R1试剂溢出3248 R1 Reagent Empty R1试剂空3249 R1 Reagent Empty R1试剂空3250 R1 Probe Detergent Short R1探针清洗液少了3251 R1 Probe Detergent Empty R1探针清洗液空了3252 R1 Probe Detergent Empty R1探针清洗液空了3253 R1 Probe W2 Detergent Short R1探针W2清洗液不足3254 R1 Probe cold water Supply Error R1探针冷水供应发生错误3255 R2 Reagent Short R2试剂不足3256 R2 Reagent Run Out R2试剂溢出3257 R2 Reagent Run Out R2试剂溢出3258 R2 Reagent Empty R2试剂空了3259 R2 Reagent Empty R2试剂空了3260 R2 Probe Detergent Short R2探针清洗液不足3261 R2 Probe Detergent Empty R2探针清洗液空3262 R2 Probe Detergent Empty R2探针清洗液空3263 R2 Probe W2 Detergent Short R2探针W2清洗液不足3264 R1 Probe cold water Supply Error R1探针冷水供应发生错误3270 Detergent Empty 清洗液空了3271 Detergent Empty 清洗液空了3272 Detergent Overflow 清洗液溢出3273 Detergent Overflow 清洗液溢出3275 Vacuum Tank Weak Pressure 真空罐压力降低3276 Vacuum Tank Full 真空罐满了3277 Concentrated waste water tank Full 浓缩废液水罐满了3278 Washing waste water tank Full 清洗废水罐满了3280 Detergent Generation Unavailable 清洗原液无法获得3285 Photometer Unit (GB) Error 分光光度计单元错误3286 Photometric Data Error 光度计测定数据错误3287 Lamp Off Error 灯泡关闭3288 Lamp Dark Error 光源暗3295 R1 Reagent Refrigerator Cover Open R1试剂冰箱盖子打开3296 R1 Reagent Refrigerator Cover Open R1试剂冰箱盖子打开3297 R2 Reagent Refrigerator Cover Open R2试剂冰箱盖子打开3298 R2 Reagent Refrigerator Cover Open R2试剂冰箱盖子打开3300 Rack Loading Unit (CB) Pusher Error 架子下载单元推进发生错误3301 Rack Loading Unit (CB) Receiver Error 架子下载单元接收发生错误3302 ID Reader Lever 1 (CC1) Error 条码阅读器1发生错误3303 ID Reader Lever 2 (CC2) Error 条码阅读器2发生错误3304 Rack Buffer Unit (CD) Error (X-Axis) 架子缓冲单元错误3305 Rack Buffer Unit (CD) Lever Error (Up-Down) 架子缓冲单元错误3306 Rack Buffer Unit (CD) Error (Y-Axis) 架子缓冲单元错误3307 Passing Lane Rack Feed Unit (CE) Error 架子运行单元发生错误3308 Dispensing Lane Rack Feed Unit (CE) Error 架子运行分配发生错误3309 Unloading Rack Feed Unit (CF) Error 架子运行单元 卸载发生错误3310 Rack Unloading Unit (CG) Lever Error 架子卸载单元控制错误3312 Recovery Rack Feed Unit (CL) Error 架子重新进样发生错误3313 ANL Passing Lane Belt (CH01) Error 分析仪传输带发生错误3314 ANL Passing Lane Lever (CH02) Error分析仪传输带控制错误3315 ANL Dispensing Lane Belt (CH01) Error 分析仪传输带分配错误3321 ANL Rack Feed Belt (CH01) Error 分析仪架子进样带发生 错误3324 ANL Lane Change Stopper (CK) Error 分析仪轨道改变停止3338 Sampler Unit Rack Jam 样本吸样单元堵塞3340 Rack Type Reading Error 架子类型读取错误3341 Rack Type Unmatched 架子类型不匹配3342 Rack Feed Error 架子进样错误3343 Rack Step Synchronization Error 架子步进同位性错误3344 Rack ID Barcode Reading Error 架子条码阅读错误3345 RB Incomplete 空白未完成3346 ACAL Incomplete 定标未完成3347 QC Incomplete 质控未完成3349 Rack Set Error 架子设置错误3350 Rack Buffer Cover Open 架子缓冲时盖子打开3351 Rack Buffer Cover Open 架子缓冲时盖子打开3352 Rack Loading Stop 架子加载停止3353 Rack Loading Stop 架子加载停止3354 No Rack 没有架子3355 Rack ID Barcode Reading Error 架子条码阅读错误3356 Priority Rack Cover Open 优先架子盖子打开3357 No Priority Rack 没有优先架子3358 Recovery Rack ID Barcode Reading Error 优先架子条码读取错误3360 Power Failure Detect 电源检测错误3361 Sample ID Barcode Reading Error 样本条码读取错误3362 Maker Setting Parameter Error 参数设置错误3363 Unit Communication Error 单元连接错误3365 Replenishment Detergent Short 清洗液补充不足3370 Cup Detect Error 样本被检测错误3371 Passing Lane Initialization Error 在初始化时检测到传输道发生错误3372 Dispensing Lane Initialization Error 在初始化时检测到传输道分配发生错误3373 Rack Unloading Unit Full or No Rack Unloading Tray 架子装载单元满了或者没有装载架子3374 No Priority Rack 没有优先架子3378 Rack Unloading Unit Full 架子卸载单元满了3379 Rack Unloading Unit Full or No Tray 架子卸载单元满了或者没有托盘3380 No Rack Unloading Tray 没有卸载托盘3381 Rack Existence at ID Reading Position 架子存在在条码阅读位置3382 Rack Existence on Rack Transfer Unit 架子存在在架子缓冲单元3383 Rack Existence on Unloading Rack Feed Unit 架子存在在卸载架子推进单元3384 Rack Existence on Rack Buffer Unit 架子存在在架子缓冲单元3385 Rack Existence on ANL Passing Lane 架子存在在分析仪超车轨道3386 Rack Existence on ANL Dispensing Lane 架子存在在分配轨道3387 Rack Existence on ANL Recovery Lane 架子存在在分析仪重新获取轨道3388 Rack Existence on ISE Passing Lane 架子存在在ISE超车轨道3389 Rack Existence on ISE Dispensing Lane 架子存在在ISE分配轨道3390 Rack Existence on ISE Recovery Lane 架子存在在ISE重新获取轨道3391 Rack Illegal Setting on Priority Rack Loading Unit 在架子优先下载单元发生架子违规设置3392 No Rack Unloading Tray 没有架子卸载托盘3393 No Rack Loading Tray 没有架子加载托盘3402 Rack unloading unit (CP) Error 架子卸载单元发生错误3406 Rack unloading unit (CP) Full 架子卸载单元满3407 No Rack Unloading Tray 没有架子卸载托盘3408 Rack ID Barcode Reading Error 架子条码阅读错误3410 Rack unloading operation is disabled 架子卸载工作不能进行3501 ISE Monitor Communication Error ISE通讯检测错误ISE样本缓冲单元上下移动错误3502 ISE Sample Transfer Unit (FA21) Error (Up-Down)3503 ISE Sample Transfer Unit (FA21) Error (Rotation) ISE样本缓冲单元旋转错误3504 ISE Sample Probe (FA21) Level Sensor Error ISE样本探针检测感应器错误3505 ISE Sample Dispenser (SA21) Error ISE样本分配器错误3506 ISE Sample Probe Inside Wash Dispenser (SA31) Error ISE样本探针内部清洗分配错误3507 ISE Sample Dispenser Pressure Sensor (IAS11) Error ISE样本分配器压力感应器错误3508 ISE Buffer Dispenser (SA01) Error ISE缓冲液分配错误3509 ISE Buffer Dispenser (SA01) Error ISE缓冲液分配错误3510 ISE Sample Pot Level Sensor Error ISE样本稀释杯液面传感器发生错误3511 ISE Sample Pot Level Sensor Error ISE样本稀释杯液面传感器发生错误3512 ISE Sample Pot Overflow ISE样本稀释杯溢液3513 ISE Sample Pot Overflow ISE样本稀释杯溢液3516 ISE Sample Syringe Priming Incomplete ISE样本注射器灌注未完成3517 ISE Calibrator Illegal Setting ISE定标也违规设置3518 ISE Drain Flow Cell Incomplete ISE排空单元未完成3519 ISE Data Controller Error ISE数据控制器发生错误3520 ISE Data Controller Error ISE数据控制器发生错误3521 ISE Data Controller Error ISE数据控制器发生错误3522 ISE Mixing Motor Error ISE混匀单元转动发生错误3523 ISE Mixing Motor Error ISE混匀单元转动发生错误3524 ISE Roller Pump for MID Standard Solution Dispensing E ISEMID试剂蠕动泵分配时发生错误3525 ISE Roller Pump for MID Standard Solution Dispensing E ISEMID试剂蠕动泵分配时发生错误3526 ISE Roller Pump for Mixture Aspiration Error ISE蠕动泵吸气混匀时发生错误3527 ISE Roller Pump for Mixture Aspiration Error ISE蠕动泵吸气混匀时发生错误3528 ISE Controller Error ISE控制器错误3529 ISE Controller Error ISE控制器错误3530 ISE Sample Short ISE样本不足3531 ISE Sample Probe Detergent Short ISE样本探针清洗液不足3532 ISE Sample Probe Detergent Running Out ISE样本探针清洗液溢出3533 ISE Sample Probe Detergent Running Out ISE样本探针清洗液溢出3534 ISE Sample Probe Clot detect ISE样本探针出现凝块检测3535 Sample Probe False Aspiration Detected 样本探针空气吸入检测错误3536 ISE Buffer Solution Short ISE缓冲液不足ISE 中值MID试剂不足3537 ISE MID Standard Solution Short3538 ISE Reference Solution Short ISE内参液不足3539 ISE Cleaning Solution Short ISEclean 清洗液不足3540 ISE Serum Standard Solution H Short ISE血清高值定标也不足3541 ISE Serum Standard Solution L Short ISE血清低值定标液不足3542 ISE Urine Standard Solution H Short ISE尿液高值定标液不足3543 ISE Urine Standard Solution L Short ISE尿液低值定标液不足3544 ISE Na Selectivity Check Solution Short ISE NA检查液也不足3545 ISE K Selectivity Check Solution Short ISE 钾检查液不足3560 ISE Cover Open ISE盖子打开3561 ISE Cover Open ISE盖子打开3570 Check ISE Sample Probe Tip检查ISE样本探针尖部3571 Concentration Calculation Disabled 浓度计算被关闭3572 Concentration Calculation Disabled 浓度计算被关闭3573 ISE Sequence Error ISE连接错误3574 ISE Sequence Error ISE连接错误ISE定标前 MID试剂稳定性错误3575 ISE MID Standard Solution Stability Error ( pre-calibrationISE定标前 MID试剂稳定性错误3576 ISE MID Standard Solution Stability Error ( pre-calibrationISE定标时 MID试剂稳定性错误3577 ISE MID Standard Solution Stability Error ( during calibraISE定标时 MID试剂稳定性错误3578 ISE MID Standard Solution Stability Error ( during calibra3579 IES Serum Standard Solution H Stability Error ISE血清高值定标稳定性发生错误3580 IES Serum Standard Solution H Stability Error ISE血清高值定标稳定性发生错误3581 IES Serum Standard Solution L Stability Error ISE血清低值定标稳定性发生错误3582 IES Serum Standard Solution L Stability Error ISE血清低值定标稳定性发生错误3587 Na Concentration Low Error NA 低值浓度错误3588 Na Concentration Low Error NA 低值浓度错误3589 Na Concentration Low Error NA 低值浓度错误3600 Multi Reagent Switch 多项试剂转换3601 No Reagent Bottle for RB/ACAL 没有定标或空白的试剂3602 Reagent Short for RB/ACAL/QC 定标/空白试剂少了3604 Reagent Refrigerator On Use 试剂冷藏单元正在使用3605 RB/ACAL Sample Diluent Short 定标/空白样本稀释液不足3606 Check the Tip of Sample Probe 检查样本针的针尖3607 Check the Tip of R1 Reagent Probe 检查R1试剂针针尖3608 Check the Tip of R2 Reagent Probe检查R2试剂针针尖3609 Sample Syringe Prime Incomplete 样本注射器灌注未完成。
哈斯加工中心报警表
电动机控制器的自测试失败。请与你的经销商联系。
内部电路板问题。这也可能是由于面板的膜片键区短路引起。请与你的经销商联系。
芯轴不能正确定向。这要么是矢量驱动器的问题，要么是没有矢量驱动器的机器的机械问 题。在芯轴进行定向期间，芯轴要一直旋转到定位销落入；但定位销始终没有落入。参数 66、70、73和74可调节延迟和芯轴的定向速度。此警报可由断路器CB4跳闸、失去气压、 或与定向销摩擦过大而引起。 齿轮箱不能进入高速档。在向高速档转换的过程中，在芯轴慢速旋转的同时气压被用于换 档，但未能及时检测到高速档传感器。参数67、70和75可调节延迟。检查气压、气压螺线 管的断路器CB4、以及芯轴驱动器。 齿轮箱不能进入低速档。在向低速档转换的过程中，在芯轴慢速旋转的同时气压被用于换 档，但未能及时检测到低速档传感器。参数67、70和75可调节延迟。检查气压、气压螺线 管的断路器CB4、以及芯轴驱动器。 输入的线电高于最大值。芯轴、刀具交换装置、以及冷却剂泵将停止。如果此情况持续下 去，在参数296规定的时间过去之后自动停机将启动。 气压在参数76规定的时间里降到低于80 PSI。气压一下降屏幕就会出现LOW AIR PR（低气 压）警报，过了一段时间之后就会出现此警报。核对你的输入气压至少为100 PSI并确保调 节器被设定在85 PSI。
移）按钮打开或关闭警报记录显示。
请注意刀具交换装置警报可以很方便地纠正，方法是首先纠正任何机械问题，按RESET（复位）直到警报被清除，选择 ZERO RET（归零）模式，然后选择AUTO ALL AXES（所有轴自动执行）即可。有些信息会在编辑过程中显示，以告诉
HONEYWELL_VISTA-120报警编程手册+6160键盘
HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwire）防区输入密码4140 +8000进入编程模式键盘显示：Program Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTER ZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例) 按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1FIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。
输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示：Program Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
版本号:5820-120104
NHR-5820系列单、双点闪光报警器使用说明书
一、概述
NHR-5820系列单、双点闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表
监视现场触点的变化情况。当检测到报警信号时，报警器报警，以引起操作人员的注意，及时排除故障，
确保生产过程的安全。
★卡入式安装，可以方便拼装成各种形式组成报警系统。
★半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
★报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。
★COMS集成电路，整机抗干扰能力极强。
★欧式连接端子，便于维护和操作。
二、主要技术参数
1. 输入信号：无源接点信号或者TTL电平信号（常开常闭可设置）。
2. 输出信号：开关量输出一对无源常开触点开关（报警时闭合），触点动作同步于报警音响。
直流电平信号输出＞4V
3. 输出继电器接点容量：AC 220V/1A；DC 24V/3A。
4. 工作条件：
a）环境温度：-10～50℃
b）相对湿度：≤85％RH
c）周围空气中不应含有腐蚀性气体。
5. 工作电源：AC 100-240V(50-60HZ)，DC 24V(±10%)
6. 功耗：≤2W
三、仪表外形与安装方式
仪表尺寸：80×40×100mm 开孔尺寸：66×35mm 仪表拼装图
密集式（开孔尺寸） 条列式（开孔尺寸） 点阵式（开孔尺寸）
M=（40.5×m）-5
L=（80×n）-14
m：每列报警器的个数 n：每排报警器的个数 单位：mm L=（80×n）-14
n：每排报警器的个数 单位：mm 单位：mm
密集式（安装示意图） 条列式（安装示意图） 点阵式（安装示意图）
2
四、仪表接线图
单台单点接线图 单台双点接线图
多台单点接线图 多台双点接线图
五、功能设置
（1）NHR-5821功能设置方法
功能
短路插头
断路环位置 对应功能
J1
H：输入信号为触点信号时，断开报警；输入信号为电平信号时，高
电平报警。
L：输入信号为触点信号时，闭合报警；输入信号为电平信号时，低
电平报警。
J2
ON：开机自检（蜂鸣器叫三下，灯闪烁三下）
OFF：开机不自检
J3
ON：有继电器报警消除功能（继电器报警输出持续30秒后自动清除，
灯常亮）
OFF：无继电器报警清除功能
J4
ON：使用报警器内部蜂鸣器：当报警器报警时，报警器内部蜂鸣器
蜂鸣。
OFF：不使用报警器内部自带的蜂鸣器：任何情况下内部蜂鸣器都不
起作用。
J5
ON：报警器报警有记忆功能。（报警信号解除，报警灯仍保持，直到
按下清除键。）
3
OFF：报警器报警无记忆功能。（出厂时默认）
（2）NHR-5822功能设置方法
功能
短路插头
断路环位置 对应功能
J1
H：输入信号为触点信号时，断开报警；输入信号为电平信号时，高电平
报警。
L：输入信号为触点信号时，闭合报警；输入信号为电平信号时，低电平
报警。
J2
ON：开机自检（蜂鸣器叫三下，灯闪烁三下）
OFF：开机不自检
J4
ON：使用报警器内部蜂鸣器：当报警器报警时，报警器内部蜂鸣器蜂鸣。
OFF：不使用报警器内部自带的蜂鸣器：任何情况下内部蜂鸣器都不起作
用。
4
六、仪表选型
NHR-582□□-□-□-□
①② ③ ④ ⑤
①控制作用 ②报警记忆功能
代码 控制作用 代码 报警记忆说明
1 2 单点控制 双点控制 M
N
带报警记忆功能
不带带报警记忆功能（可省略）
③输入类型 ④报警输出
代码 输入类型说明 代码 报警输出
J D 无源接点信号输入 TTL电平信号输入 N
K
无继电器报警输出
有继电器报警输出
⑤供电电源
代码 电压范围
A D AC100-240V（50-60Hz） DC24V（±10%）
★备注：
1、特殊型号和要求的,请提供相关技术参数,订货时请说明。
2、型号举例：例1：NHR-5821-J-N-A；例2：NHR-5822M-D-K-D。
