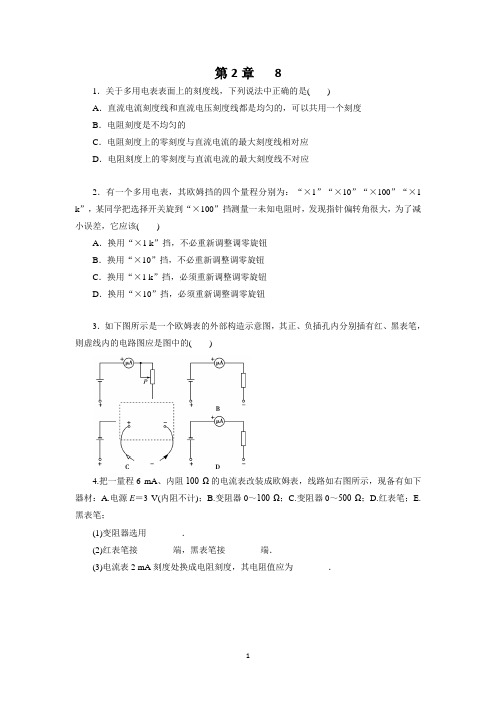

人教版高中物理选修3-1作业：2-8多用电表的原理(含答案)
2.8 多用电表 (人教版选修3-1) (2)
第2章81．关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应2．有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该()A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮3．如下图所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()4.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如右图所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔；(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．5．用多用电表测电阻．(1)每次换挡后，需重新________，再进行测量．(2)如果表的指针偏转过大，为使测量比较精确，应将选择开关拨至倍率较________(填“大”或“小”)的挡位上．(3)某次测电阻时，表的指针位置如上图所示，则该电阻的测量值是________ Ω.6．一只多用电表的测量电阻部分共分×1、×10、×100、×1 k四挡，表面电阻刻度如图(a)所示，某学生用这只多用电表来测一个电阻的阻值，他选择×100挡，并按使用规则正确的调整好了多用电表、测量时表针的偏转如下图所示(b)，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是________挡；在后面所给的几个操作步骤中，不需要进行的是________(填步骤前的字母代号)；在应该进行的操作步骤中，按顺序应选①________，②________，③________，④________，⑤________.(填步骤前的字母序号)A．把两根表笔短接B．将选择开关旋转到上面所选择的量程上C．将选择开关放置到交流电压的最高挡D．在两表笔分离的情况下，调节电表的指针定位螺丝，使指针指在最左端零位E．把两根表笔分别与待测电阻两端接触，指针稳定后读出电阻值F．调节欧姆挡的调零旋钮，使指针指在电阻刻度的零位上7．一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如下图所示，则该电阻的阻值是________ Ω.8．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．9．如图所示为J0411多用电表示意图．其中A 、B 、C 为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：(1)调节可动部件______，使电表指针指向__________．(2)调节可调部件B ，使它的尖端指向________位置．(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置．(4)将两只表笔分别与待测电阻两端相接，进行测量读数．(5)换测另一阻值为20～25 kΩ的电阻时，应调节B ，使它的尖端指向“×1 k ”的位置，此时还必须重复步骤________，才能进行测量，若电表读数如上图所示，则该待测电阻的阻值是________．10．有一只电阻和一只半导体二极管串联，装在盒子里．盒子外面只露出三个接线柱A 、B 、C ，如下图甲所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框(图乙)中画出盒内元件的符号和电路．。
2024_2025学年高中物理第二章恒定电流第8节多用电表的原理学案新人教版选修3_1
第8节多用电表的原理1．了解欧姆表的原理，刻度方法，知道中值电阻的概念．2．知道多用电表的多种用途，了解其内部结构和外形结构．3．驾驭多用电表的读数方法和运用步骤．一、欧姆表1．内部构造：表头、电源和可变电阻三部分组成．2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理：如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝Er＋R g＋R＋R x．变更R x，电流I随着变更，每个R x值都对应一个电流值，在刻度盘上干脆标出与I值对应的R x值，就可以从刻度盘上干脆读出被测电阻的阻值．4．内阻：将红、黑表笔短接，调整滑动变阻器使电流表达到满偏电流I g，依据闭合电路的欧姆定律，I g＝Er＋R g＋R，故欧姆表内电阻R内＝EI g＝r＋R g＋R．二、多用电表1．用途：共用一个表头，可分别测量电压、电流和电阻等物理量．2．最简洁的多用电表原理图：如图甲所示，当单刀多掷开关接通1时，可作为电流表运用，接通2时，可作为欧姆表运用，接通3时，可作为电压表运用．甲乙3．外形构造：如图乙所示，表的上半部分为表盘，下半部分是选择开关，开关四周标有测量功能区域及量程．运用前应当调整“指针定位螺丝”，使其指针指到零刻度．不运用的时候应当把选择开关旋转到OFF位置．判一判(1)当红、黑表笔短接时，调整调零电阻，使电流表指针满偏，在电流满偏处标电阻“0”．( )(2)多用电表是电压表、电流表、欧姆表共用一个表头改装而成的．( )(3)对于多用电表表盘上的刻度线，直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度线，电阻刻度线是不匀称的，欧姆表指针偏转角越大，表明被测电阻越小．( )(4)用多用电表测电压U时电流从红表笔流入多用电表，测电阻R时电流从红表笔流出多用电表．( )(5)用多用电表无论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势，且都是靠外部供应电流的．( )提示：(1)√(2)√(3)√(4)×(5)×做一做如图所示是欧姆表的工作原理图．(1)若表头的满偏电流为I g＝500 μA，干电池的电动势为1．5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中．电流刻度0 50 μA100 μA200 μA250 μA300 μA400 μA500 μA 电阻刻度∞0(2)这个欧姆表的总内阻为________Ω，表针偏转到满刻度的3时，待测电阻为________Ω．提示：(1)对应电流“0”刻度和满偏电流“500 μA”的电阻刻度分别为“∞”和“0”．由闭合电路的欧姆定律得，调零时：I g＝ER g＋r＋R0，所以欧姆表的总内阻R内＝R g＋r＋R0＝EI g ＝3 000 Ω．测量电阻R x时：I＝ER内＋R x，R x＝EI－R内，当I＝50 μA时，R x＝1．550×10－6Ω－3 000 Ω＝3×104Ω－3×103Ω＝2．7×104Ω．同理可求出电流为100 μA、200 μA、250 μA、300 μA、400 μA时，对应的电阻分别为：1．2×104Ω、4．5×103Ω、3×103Ω、2×103Ω、750 Ω．(2)当表针偏转到满刻度的13处时，R x ＝E I －R 内＝1．5500×10－63Ω－3 000 Ω＝6 000 Ω．答案：(1)2．7×104Ω 1．2×104Ω 4．5×103Ω 3×103Ω 2×103 Ω 750 Ω (2)3 000 6 000欧姆表的原理1．欧姆挡测电阻的原理如图所示(1)测量原理：闭合电路的欧姆定律．(2)欧姆表由电流表改装而成：通过表头的电流为I ＝ER x ＋R ＋R g ＋r，R x 与电流I 一一对应，故可以将表盘上的电流值改为电阻值，就可以从表盘上干脆读出电阻的数值，这样就制成了一个欧姆表．(3)欧姆表的内阻：式中R ＋R g ＋r 为欧姆表的内阻．(4)欧姆调零：式中R 为变阻器，也叫调零电阻．通过调整它，可以使欧姆表指针指向“0”位置．2．刻度标注 刻度 标注方法标注位置 “0” 红、黑表笔相接，调整调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻R x ＝r ＋R ＋R g刻度盘正中心“R x ”红、黑表笔接R x ，I x ＝E（r ＋R ＋R g ）＋R x ，R x 与I x 一一对应与R x 对应电流I x处1．若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1．5 V ，那么该欧姆表的内阻为________Ω．待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中心，则待测电阻的阻值为________Ω．若指针指在满刻度的34处，则待测电阻的阻值为________Ω．解析：将红、黑表笔短接，调整调零电阻的阻值，当电流表指针满偏时I g ＝ER g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝1．55×10－3Ω＝300 Ω．当电流为12I g 时，有12I g ＝E R 内＋R x 1，即R 内＋R x 1＝2EI g ＝600 Ω，故R x 1＝300 Ω．当电流为34I g 时，有34I g ＝E R 内＋R x 2，即R 内＋R x 2＝4E3I g ＝400 Ω，故R x 2＝100 Ω．答案：300 300 100 2．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA ，内阻R g＝100 Ω，调零电阻最大值R ＝50 k Ω，串联的固定电阻R 0＝500 Ω，电池电动势E ＝1．5 V ，用它测量电阻R x ，能精确测量的阻值范围是( )A ．30～80 ΩB ．3～8 k ΩC ．30～80 k ΩD ．300～800 k Ω解析：选B ．欧姆表的中值电阻旁边刻度最匀称，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R 内，由闭合电路欧姆定律可知，满偏时：I g ＝E R 内，半偏时：12I g ＝ER 内＋R 中，联立解得：R 中＝R 内＝E I g ＝1．5300×10－6Ω＝5 000 Ω＝5 k Ω，欧姆表的中值电阻为5 k Ω，欧姆表能精确测量的阻值范围是：3～8 k Ω．多用电表的改装和运用如图所示，分别把电流表、欧姆表、电压表的电路示意图组合在一起，就是最简洁的多用电表的电路．1．电流表的改装原理：由同一表头并联不同电阻改装而成的量程不同的电流表．2．电压表的改装原理：由同一表头串联不同电阻改装而成的量程不同的电压表．3．欧姆表的改装原理：将对应R x的电流刻度值改为电阻值，即为欧姆表．4．电流进、出电表的流向(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出；(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍旧是“红进、黑出”；(3)运用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流仍旧是“红进、黑出”．命题视角1 对多用电表改装原理的考查(多选)如图所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的争论，请你推断下列说法正确的是( )A．S与1或2连接时，多用电表就成了电流表，且前者量程较大B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表[思路点拨] 电流表——表头并联电阻；电压表——表头串联电阻；欧姆表——必需有电源．[解析] S与1连接时，电阻R1起分流作用，S与2连接时，电阻R1＋R2起分流作用，所以S与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大；S与3或4连接时，表头与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻．综上所述，正确答案为A、D．[答案] AD命题视角2 对多用电表的运用规则考查(2024·徐州高二检测)如图所示，用多用电表测量直流电压U和测电阻R，若红表笔插入多用电表的正(＋)插孔，则( )A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表[解析] 题图中所示是多用电表的示意图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．[答案] B命题视角3 多用电表在推断电路故障时的运用如图是某同学连接的试验实物图．闭合开关后A、B两灯都不亮．他采纳下列两种方法对故障缘由进行排查．(灯泡A、B的规格均为2．5 V、1 W，滑动变阻器为10 Ω、1 A)(1)应用多用电表的直流电压挡进行检查，那么选择开关应置于________挡．A．2．5 V B．10 VC．50 V D．250 V该同学的测试结果见表1，则在测试a、b间直流电压时，红表笔应当接触________．(选填“a”或“b”)测试点电压示数a、b 有示数b、d 有示数c、d 无示数d、f 有示数测量点表针偏转状况c、dd、ee、f表2依据测量结果，可以推断故障是 ( )A．灯A短路B．灯B短路C．c、d段断路D．d、f段断路(2)将开关断开，再选择欧姆挡测试，测量结果见表2，那么检查出的结果是( )A．灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路[解析] (1)由实物图示可知，电源由4节干电池组成，电源电动势E＝6 V，用多用电表直流电压挡测量时，应选满偏电压为10 V的较合适．依据电流应从红表笔流入，黑表笔流出的原则，红表笔应连电源正极，即接a．可用解除法确定电路故障，接a、b时有示数，说明从电源正极到a处，电源负极至b处，无断路；b、d有示数，说明a与d之间未断路；c、d无示数，说明e、f、b间有断路；d、f有示数，说明f、b间无断路，故可确定断路在d、f间．另外不行能是A或B灯短路，因为一只灯短路，并不影响另一灯发光．(2)依据c、d，d、e，e、f间的示数，说明灯A、B均未断路，而d、e间电阻无穷大，说明d、e间断路．[答案] (1)B a D (2)D多用电表测量电流和电压是利用并联电阻分流和串联电阻分压原理，而测量电阻是利用闭合电路的欧姆定律．但不论测量哪个物理量，运用多用电表时，都要使电流从“＋”接线柱流入，“－”接线柱流出．运用时，红、黑表笔肯定要与电表的“＋”“－”插孔相对应，这种插法是不变的．【题组突破】1．如图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线是好的．为了查出断的导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并视察多用电表指针指示的示数．在下列选项中，符合操作规程的是( )A．直流10 V挡B．直流0．5 A挡C ．直流2．5 V 挡D ．欧姆挡解析：选A ．因为被检测的电路为含电源电路，所以选用欧姆挡肯定不行以．由于电路中电源电动势为6 V ，所以选用直流2．5 V 挡也担心全．估测电路中电流，最大值可能为I max ＝65A ＝1．2 A ，所以选用直流0．5 A 挡也不对，只有选用直流10 V 挡．2．把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图所示，现备有如下器材： A ．电源E ＝3 V(内阻不计)； B ．变阻器0～100 Ω； C ．变阻器0～500 Ω； D ．红表笔； E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________． 解析：(1)两表笔干脆接触时，调整变阻器的阻值使电流达到满偏I g ＝ER g ＋R 0，解得R 0＝400 Ω，故变阻器应选C ．(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N 端，黑表笔接M 端．(3)电流I ＝2 mA 时，有I ＝ER g ＋R 0＋R x，解得R x ＝1 000 Ω．答案：(1)C (2)N M (3)1 000 Ω[随堂检测]1．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的运用和连接，下列叙述正确的是( )A ．测电阻前要使红、黑表笔相接，调整调零电阻，使表头的指针指最左端B ．红表笔与表内电池正极相连接，黑表笔与表内电池负极相连接C ．红表笔与表内电池负极相连接，黑表笔与表内电池正极相连接D ．测电阻时，表针偏转角度越大，待测电阻值越大解析：选C ．每次测量电阻之前都要进行电阻调零，使指针指向最右端电阻为零处，所以A错误．由欧姆表内部结构可知B错误，C正确．测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误．2．以下是欧姆表原理的电路示意图，正确的是( )解析：选C．选项B的欧姆表中没有可调电阻，B错；选项D电流表的负极接到了电源的正极，D错；红表笔应接电源的负极，黑表笔应接电源的正极，A错，C对．3．某照明电路出现故障，其电路如图甲所示，该电路用标称值12 V的蓄电池为电源，导线及其接触均完好．修理人员运用已调好的多用电表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍旧和图乙相同，可推断发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．解析：(1)多用电表直流50 V的量程读中间匀称部分，共50格每格1 V应当估读到0．1 V，指针在11～12之间，读数为11．5 V．开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的．(2)两表笔接b、c之间，闭合开关后测试电压与接a、c间时相同，说明a、b之间是通路，b、c之间是断路，故障器件是小灯．答案：(1)11．5(11．2～11．8) 蓄电池(2)小灯4．(2024·宿州高二检测)一欧姆表中的干电池电动势为1．5 V，某同学把两表笔短接时，满偏电流为3．0 mA，接着，两支表笔与R＝500 Ω的电阻连接时，通过R的电流为多大？解析：设欧姆表内阻为R内，由闭合电路欧姆定律可得：E＝I g R内I＝ER＋R内联立并代入数据解得：I＝1．5 mA．答案：1．5 mA[课时作业] [学生用书P143(单独成册)] 一、单项选择题1．关于多用电表表盘上的刻度线，下列说法正确的是( ) A．电阻刻度是匀称的B．电阻刻度是不匀称的C．直流电流刻度线是不匀称的D．直流电压刻度线是不匀称的解析：选B．由I＝Er＋R＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不匀称的，刻度值越大处刻度线越密，故A错误，B正确；直流电流刻度线和直流电压刻度线都是匀称的，可以共用一刻度，故C、D错误．2．(2024·天门校级检测)如图所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照光敏电阻时，表针的偏角为θ1；用手掌拦住光线，表针的偏角为θ2，则可推断( ) A．θ1＞θ2B．θ1＝θ2C．θ1＜θ2D．不能确定解析：选A．有光时电阻小，则偏角大，无光时电阻大，则偏角小，则θ1＞θ2．3．甲、乙两同学运用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发觉指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是( ) A．甲选挡正确，操作也正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确解析：选D．选择开关旋到“×100”挡，指针偏角太小，说明所测电阻阻值较大，所选量程太小，应选择较大的量程，重新选挡后要重新欧姆调零，故D正确，A、B、C错误．4．某个多用电表的表盘如图所示，若表头满偏电流为1 mA ，内阻为1 k Ω，所用电池的电动势为1．5 V ，内阻为0．5 Ω，运用“×1”欧姆挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处．若A 、B 、C 、D 、E 平分表示刻度的那段圆弧AE ，则测电阻时，刻度D 处对应的电阻阻值是( )A ．1 500 ΩB ．1 000 ΩC ．500 ΩD ．0解析：选C ．欧姆表内阻：R ＝E I g ＝1．50．001 Ω＝1 500 Ω，刻度D 对应的阻值：R x ＝E I D－R ＝⎝ ⎛⎭⎪⎪⎫1．50．0014×3－1 500 Ω＝500 Ω． 5．(2024·南昌联考)如图所示的电路为欧姆表原理图，把欧姆表调零后测量一个阻值为R ＝10 Ω的电阻时，指针偏转至满刻度的35处，现测量一个电阻R x ，指针偏转至满刻度的15处，则电阻R x 的阻值为( )A ．4 ΩB ．20 ΩC ．30 ΩD ．60 Ω解析：选D ．设电动势为E ，内阻为R g ，满偏电流为I g ，欧姆表调零时：I g ＝E R g ，测一阻值为R ＝10 Ω的电阻时：35I g ＝E 10＋R g ，测一未知电阻时：15I g ＝E R x ＋R g，解得：R x ＝60 Ω． 6．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω解析：选A ．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3 A ＝E R 内，1．5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1．5 V ，又1×10－3 A ＝ER 内＋R x，所以R x ＝1 000 Ω． 二、多项选择题7．(2024·衡水中学高二月考)下列关于多用电表欧姆挡的说法中，正确的是( )A ．表盘刻度是不匀称的，从零刻度处起先，刻度值越小处，刻度越密B ．红表笔是与表内的电源的正极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度旁边解析：选CD ．由多用电表欧姆挡的工作原理可知表盘刻度是不匀称的，且刻度值越大，刻度越密；红表笔是与电表内部电源的负极相连；在测量时肯定要先进行欧姆调零，再测量电阻，同时为了减小误差，要尽量使指针指在中间刻度旁边．8．(2024·丽水测试)如图所示为欧姆表的原理图，表头内阻为R g ，调零电阻接入电路中的电阻值为R ，电池的电动势为E ，内阻为r ，则下列说法中正确的是( )A ．它是依据闭合电路欧姆定律制成的B ．接表内电池负极的应是红表笔C ．电阻的“∞”刻度一般在刻度盘的右端D ．调零后刻度盘的中心刻度值是r ＋R g ＋R解析：选ABD ．其原理为闭合电路欧姆定律，故A 正确；接表内负极的是红表笔，故B 正确；欧姆表零刻度线在最右侧，最大刻度线在最左侧，C 错误；调零后刻度盘的中心刻度值是R g ＋r ＋R ，故D 正确．9．(2024·西城区测试)如图所示为一个多量程多用电表的简化电路图，单刀多掷开关S 可以与不同接点连接．下列说法不正确的是( )A ．当S 接1或2时为直流电流挡，接1时量程较小B ．当S 接1或2时为直流电压挡，接1时量程较大C ．当S 接3或4时为直流电流挡，接3时量程较大D ．当S 接5或6时为直流电压挡，接5时量程较小解析：选ABC ．当开关S 旋到位置1、2是电流表，接1时分流电阻小，则其分流大，则量程大，则A 、B 错误；接3或4为欧姆表，则C 错误；当开关S 转到5、6位置为电压表，串联电阻越大，则量程越大，则D 正确．三、非选择题10．(2024·枣庄校级考试)现有一多用电表，其欧姆挡的“0”刻度线与中值刻度线之间的刻度模糊，若用“×100”的欧姆挡，经调零后，规范测量某一待测电阻R ，指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，如图所示，则该待测电阻R ＝________Ω．解析：欧姆表调零时，I g ＝E R 内，由图示欧姆表可知，中心刻度值为：15×100 Ω＝1 500 Ω，指针在中心刻度线时：12I g ＝E R 内＋1 500 Ω，欧姆表指针所指的位置与“0”刻度线和中值刻度线间的夹角相等，则电流：I ＝34I g ＝E R 内＋R，解得R ＝500 Ω． 答案：50011．如图所示为一简洁欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 k Ω，电池的电动势E ＝1．5 V ，内阻r ＝0．5 Ω，图中与接线柱A 相连的表笔颜色应是________色，按正确运用方法测量电阻R x 的阻值时，指针指在刻度盘的正中心，则R x ＝________k Ω．若该欧姆表运用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确运用方法再测上述R x ，其测量结果与原结果相比较________(填“变大”“变小”或“不变”)．解析：回路中电流方向满意红进黑出，所以与A 相连的表笔颜色是红色；当两表笔短接(即R x＝0)时，电流表应调至满偏电流I g，设此时欧姆表的内阻为R内，此时由关系I g＝ER内得R内＝EI g ＝5 kΩ；当指针指在刻度盘的正中心时I＝I g2，有I g2＝ER内＋R x，代入数据可得R x＝R内＝5 kΩ；当电池电动势变小、内阻变大时，欧姆表得重新调零，由于满偏电流I g不变，由公式I g＝ER内，欧姆表内阻R内得调小，待测电阻的测量值是通过电流表的示数体现出来的，由I＝ER内＋R x＝I g R内R内＋R x＝I g1＋R xR内，可知当R内变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．答案：红 5 变大12．(2024·松江区联考)如图所示的电路，1、2、3、4、5、6为连接点的标号，在开关闭合后，发觉小灯泡不亮，现用多用电表检查电路故障，须要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的状况下，应当选用多用电表的________挡，在连接点1、2同时断开的状况下，应当选用多用电表________挡．(2)在开关闭合状况下，若测得5、6两点间的电压接近电源的电动势，则表明______________可能有故障．(3)将小灯泡拆离电路，请在空白处补充完整用多用电表检测小灯泡是否有故障的详细步骤：旋转选择旋钮，使指针指到欧姆挡；解析：(1)在1、2两点接好的状况下，应当选用多用电表的电压挡，若选电流挡易造成表头烧坏、电源短路；若选欧姆挡则有可能造成短路、指针倒转．在1、2同时断开的状况下，应选用欧姆挡，干脆测量某段电路的电阻即可．(2)电压表示数接近电动势，只有一种可能，即电压表与灯泡串联接入电路，电压表内阻极大，分得大部分电压，说明开关或连接点5、6两点断路．(3)调到欧姆挡；将红黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障(灯丝断或灯座接触不良)．答案：(1)电压欧姆(2)开关或连接点5、6 (3)将红、黑表笔相接，进行欧姆挡调零；测量小灯泡的电阻，假如电阻无穷大，表明小灯泡有故障．。
高中物理选修3-1课时作业15：2.8 多用电表的原理
2.8多用电表的原理1.关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2.多用电表的“＋”孔插_________（填“红”或“黑”）表笔，电流是从该表笔流_________（填“进”或“出”）多用电表的，欧姆表内部电池的正极是接_________（填“红”或“黑”）表笔.3.图是一个多用电表的刻度盘，当选择开关置于“30 mA”挡时，测出的电流是__________ mA；当选择开关置于“12 V”挡时，测出的电压是__________ V.4.用多用电表欧姆挡测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连在电路中，应当先把它与其他元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡5.下列说法中正确的是（）A.欧姆表的每一挡的测量范围是0—∞B.用不同挡的欧姆表测量同一电阻的阻值时，误差大小是一样的C.用欧姆表测电阻，指针越接近刻度盘中央，误差越大D.用欧姆表测电阻时，选不同量程时，指针越靠近右边误差越小6.有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大.为了减小误差，它应该（）A.换用“×1 k”挡，不必重新调整调零旋钮B.换用“×10”挡，不必重新调整调零旋钮C.换用“×1 k”挡，必须重新调整调零旋钮D.换用“×10”挡，必须重新调整调零旋钮7.使用中值电阻为25 Ω（×1挡）的多用表测量两个定值电阻（已知它们的阻值约为R 1=20 Ω，R 2=30 kΩ），在下列各项操作中，选出尽可能准确地测量各阻值，并符合多用表使用规则的操作：A.转动选择开关使尖端对准“×1 k”挡B.转动选择开关使尖端对准“×100”挡C.转动选择开关使尖端对准“×10”挡D.转动选择开关使尖端对准“×1”挡E.转动选择开关使尖端对准“OFF”挡F.将两表笔分别接触R 1两端，读出R 1的阻值后，随即断开G.将两表笔分别接触R 2两端，读出R 2的阻值后，随即断开H.将两表笔短接，调整调零旋钮，使指针指到0 Ω位置所选操作的合理顺序为：_______________________________.8.用P =RU 2求出“220 V 40 W”电灯泡电阻为1 210 Ω，用多用电表欧姆挡测得其电阻只有90 Ω.下列说法正确的是（ ）A.两个电阻值相差悬殊是不正常的，一定是测量时读错了数B.两个阻值不同是正常的，因为欧姆表测电阻的误差很大C.两个电阻值相差悬殊是不正常的，可能是出厂时把灯泡的功率写错了D.两个阻值相差悬殊是正常的，1 210 Ω是正常工作状态（温度很高）的电阻值，90 Ω是常温下的阻值9.某欧姆表的电阻刻度值是按电池电动势为1.5 V 刻度的，满偏时的电流I g =10 mA ，当电池电动势下降到1.2 V 时，测得某电阻的阻值为350 Ω.这个电阻的实际值R x 为__________ Ω.10.如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流I g =300 μA ，内阻r g =100 Ω，调零电阻最大阻值R =50 kΩ，串联的固定电阻R 0=50 Ω，电池电动势E =1.5 V .用它测量电阻R x 能准确测量的电阻范围是（ ）A.30 kΩ—80 kΩB.3 kΩ—8 kΩC.300 Ω—800 ΩD.30 Ω—80 Ω11.用多用电表的欧姆挡（×1 kΩ）检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明（）A.二极管加有正向电压，故测得电阻很小B.二极管加有反向电压，故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极12.如图所示的欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.如果欧姆表的总内阻为24 Ω，C是AB的中点，D是AC的中点，则CD两点的刻度分别是__________ Ω和__________ Ω.13.如果一个多用电表内的电池已使用很久，但仍可通过调零电阻使表针调至零欧姆处，这时测量出的电阻值R′与所测电阻的真实值R相比较，正确的是（）A.R′=RB.R′>RC.R′<RD.无法判断两者的大小--☆参考答案☆--1.[答案]BC2.[答案]红进黑3.[答案]20 84.[答案]CD5.[答案]A6.[答案]D7.[答案]DHFAHGE8.[答案]D9.[答案]28010.[答案]B11.[答案]BC12.[答案]24 7213.[答案]B。
人教版高二物理选修3-1课后提升练习卷：2.8多用电表的原理.docx
2.8多用电表的原理1．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数________mm．（2）某同学用指针式多用电表测电阻R x的阻值，他将红黑笔分别插入“+”“﹣”插孔中，将选择开关置于“×10”档位置，然后将红、黑表笔短接调零，此后测量阻值时发现指针偏转角度较小．试问：①为减小实验误差，该同学应将选择开关置于“___________”位置．（选填“×1”、“×100”）②再将红、黑表笔短接，重新调零后继续实验，结果看到指针指在如图2所示位置，则电阻R x测量值为________Ω．2．电流表G1的量程为0～5mA，内阻r＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA，大量程为0～100mA；电压档小量程为0～10V，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E的电动势为15V，当把开关S接到位置4，短接A、B表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A为_____（“红色”或“黑色”），图中电阻R5＝_____Ω.3．（1）某同学用多用电表测量一定值电阻的阻值，把选择开关旋到“×1”和“×10”两个不同挡位，经正确操作，测量时指针偏转分别为如图中的位置a和位置b所示。
则“×10”挡对应指针位置_____（填“a”或“b”），其电阻测量值为____Ω。
（2）某同学准备研究某电学元件的伏安特性，现有的电流表和电压表内阻未知，于是设计了如图所示的电路图。
接通S1前，要将滑线变阻器的滑片C置于____（填“A”或“B”）；将S2置于位置1并合上S1，调节滑片C，使电压表和电流表有一合适的指示值，记下这时的电压值U1和电流值I1，然后将S2置于位置2，记下U2和I2。
人教版高中物理选修3-1作业：多用电表的原理(含答案)
多用电表的原理课后作业一、选择题(8×5′，共40分)1．使用多用电表测电阻时，下列说法中符合实际的有( )A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多答案：ABD2．用欧姆表“×10”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法中正确的是( )A．这个电阻阻值很大B．这个电阻阻值很小C．为了测量得更准些，应换用×1挡重测D．为了测量得更准些，应换用×100挡重测答案：AD3．一个用满偏电流3 mA的电流表改装而成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针在1 mA处，则被测电阻的阻值为( )A．1000 ΩB．5000 ΩC．1500 ΩD．2000 Ω答案：A图104．图10为一电路板的示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可知( )A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通D．bc间电路不通，cd间电路通解析：首先应明确两点：(1)电路中无电流，即I＝0时，任何电阻两端均无电压；(2)若电路中仅有一处断路，则电路中哪里断路，横跨断路处任意两点间的电压均是电源电压．由题设知，bd间电压为220 V，说明断路点必在bd之间；ac间电压为220 V，说明断路点又必在ac间；两者共同区间是bc断路，其余各段均完好，答案是C、D.答案：CD图115．如图11所示，在用多用电表测直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则( )A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表解析：题图所示是多用电表的示意电路图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．答案：B6．关于欧姆表及其使用中的问题，下列说法正确的是( )A．接表内电源负极的应是黑表笔B．换挡后，都要重新调零，使指针指到满刻度C．表盘刻度是均匀的D．表盘刻度最左边表示电阻阻值为0答案：B图127．(2010年四川卷)用多用电表探测图12所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F 点，阻值很小，但反接阻值很大。

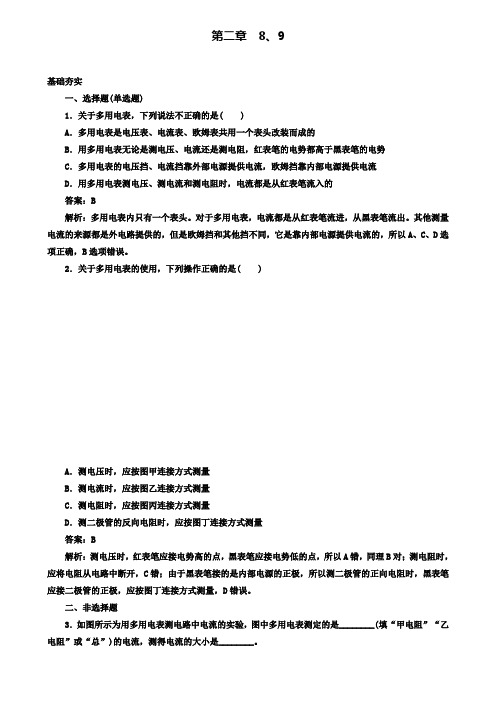

高中物理人教选修3-1习题 第2章 8、9多用电表的原理
第二章8、9基础夯实一、选择题(单选题)1．关于多用电表，下列说法不正确的是( )A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡靠外部电源提供电流，欧姆挡靠内部电源提供电流D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的答案：B解析：多用电表内只有一个表头。
对于多用电表，电流都是从红表笔流进，从黑表笔流出。
其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的，所以A、C、D选项正确，B选项错误。
2．关于多用电表的使用，下列操作正确的是( )A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案：B解析：测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，所以A错，同理B对；测电阻时，应将电阻从电路中断开，C错；由于黑表笔接的是内部电源的正极，所以测二极管的正向电阻时，黑表笔应接二极管的正极，应按图丁连接方式测量，D错误。
二、非选择题3．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是________(填“甲电阻”“乙电阻”或“总”)的电流，测得电流的大小是________。
答案：乙电阻 50.0mA解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流。
由图知选择量程为100mA ，故指针指示读数为50.0mA 。
4．(海南省海南中学2020～2020学年高二上学期期中)如图为一正在测量中的多用电表表盘。
(1)如果是用直流2.5V 挡测量电压，则读数为________V 。
(2)如果是用直流5mA 挡测量电流，则读数为________mA 。
(3)如果是用“×100”挡测量电阻，则读数为________Ω。
高中物理选修3-1(人教版)练习：第二章 第8节 多用电表的原理 含答案
8 多用电表的原理A级抓基础1．(多选)下列说法中正确的是( )A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小答案：AB2.如图所示为多用电表电阻挡的原理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是( )A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻挡对应的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r＋Rg＋R答案：C3．多用电表调到欧姆表时，其内部等效电路正确的是( )A BC D答案：C4．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( ) A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω<R<1 500 Ω D．1 500 Ω<R<2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定；1 000 Ω<R<1 500 Ω，故选C.答案：CB级提能力5．(多选)如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3<R4，下面是几位同学对这一问题的议论，请你判断他们中的正确说法是( )A．S与1、2连接时，多用电表就成了电流表，且前者量程较大B．S与3、4连接时，多用电表就成了电流表，且前者量程较大C．S与3、4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表答案：AD6．如图所示是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处．现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为( )A．4 R B．5 RC．10 R D．16 R答案：D7．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将______(填“变大”“变小”或“不变”)．解析：由I＝及Ig＝，指针指中央，I＝Ig＝150 μA，Rx＝5kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大8．(1)多用电表测未知电阻阻值的电路如图甲所示，电池的电动势为E，内阻为r，R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图象如图乙所示，则该图象的函数关系式为__________________(调零电阻R0接入电路的部分阻值用R0表示)．图甲图乙(2)(多选)下列根据图乙中I－Rx图线做出的解释或判断中正确的是( )A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小B．欧姆表调零的实质是通过调节R0，使Rx＝0时电路中的电流I ＝IgC．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D．测量中，当Rx的阻值为图乙中的R2时，指针位于表盘中央位置的右侧。
高中物理 第2章 第8节 多用电表的原理 新人教版选修3-1
目 链
接
A．4R B．5R C．10R D．16R
精品课件
(2)再用多用表的欧姆挡进行测量，将选择开关置于“×10
栏
Ω” 挡，将两表笔短接调整欧姆挡调零旋钮，使表针指向电阻刻度 目
链
线右端的零刻度线，将电阻接在两表笔间，发现指针偏角较小，换 接 用________(填“×1 Ω”或“×100 Ω”)挡重新调零测量．
入电阻后如偏角很小表明被测阻值较大．
栏
目
(2)当欧姆表表笔直接相连，即Rx＝0时，电路中电流最大，指
链
接
针满偏，故电阻零刻度在最右端满偏电流处．
(3)因Rx与I是非线性关系，故电阻挡表盘刻度不均匀． 从表盘上看“左密右疏”，电阻零刻度是电流最大刻度，电阻
“∞”刻度是电流零刻度．
精品课件
3．欧姆表的选挡．
链
接
此式可解出Rx＝EI －r－r′－R′.可见，Rx与I有着一一对应的关系，如
果在刻度盘上直接标出与I对应的Rx的值，则就能从刻度盘上直接读
出待测电阻Rx的值．
精品课件
第8节 多用电表的原理
精品课件
学习 目标
1．通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分
析问题的能力，知道欧姆表测量电阻的原理．
栏 目
2．了解欧姆表的内部结构和刻度特点．
链 接
3．了解多用电表的基本结构，知道多用电表的测量功能．
精品课件
知识点一 欧姆表及其工作原理
1．工作原理．
欧姆表是根据闭合电路欧姆定律制成的，它的原理如下图所
链
端．测量时，黑表笔插入“－”插孔 ，红表笔插入“＋”插孔，
接
并通过转换开关接入与待测量相应的测量端．使用时，电路只有一
高中物理选修3-1人教版2.8多用电表的原理
阻Rx的阻值时，指针 指在刻度盘的正中央，则
G
R
Rx=___5_______千欧。
AB
Rx
27
解析：欧姆表是电流表改装的，必须满足电流的方向 “＋ ”进“－”出，即回路中电流从标有“＋”标志 的红表笔进去，所以与A相连的表笔颜色是红色；
当两表笔短接（即Rx=0）时，电流表应调至满偏电流Ig， 设此时欧姆表的内阻为R内，此时有关系
11
万用表外形图：
指针式多用电表
12
数字式多用电表
问题与思考？
视察课本图2.8-6，思考欧姆 档表盘刻度为什么不均匀？ （与上面所学知识再次结合， 让学生加深影响）
13
巩固训练
1．关于多用电表及其使用，下列说法正确的是
（ BC ）
A．电流、电压及电阻挡的刻度都是均匀的 B．测电压时，其红表笔接高电势处 C．测电路中某个电阻的阻值时，一定要将该电阻与 其它元件断开 D．测电阻时要选择适当的挡位，使电表的指针接近 满偏
解：本题考查多用电表的使用。 第一要机械调零，在选择量程后还要进行欧姆 调零，而且每一次换量程都要重复这样的过程.
(3)将红黑表笔短接，即为欧姆调零。 测量二极管的反向电阻时应将红笔接二极管的 正极，黑接负极。
欧姆表盘的刻度线散布不均匀, 读数误差大, 在中 央的刻度线比较均匀，所以尽量让指针指向表盘 的中央。测量完成后应将开关打到OFF档。
5.一多用电表的电阻档有三个倍率，分别是×1、
×10、×100。用×10档测量某电阻时，操作步
骤正确，发现表头指针偏转角度很小。为了较
准确地进行测量，应换到 ×100 档。如果换
档后立即将表笔连接待测电阻进行读数,那么缺
少的步骤是 重新调零 。若补上该步骤后测量,
高中物理新人教版高二选修3-1同步练习：第2章_第8节_多用电表的原理_word版有答案
第8节多用电表的原理一、欧姆表1．内部构造：由表头、电源、可变电阻三部分组成．2．原理：欧姆表是依据闭合电路欧姆定律制成的，简单结构如图所示．当红、黑表笔间接入被测电阻Rx 时，通过表头的电流I＝ERg＋R＋r＋Rx．改变Rx，电流I随着改变，每个Rx值都对应一个电流值，在刻度盘上直接标出与I值对应的电阻值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量电压、电阻、电流等物理量．2．最简单的多用电表原理图：如图(1)所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．3．外部结构名称：如图(2)是一种多用电表外形图，表的上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到“OFF”挡，或交流电压最高挡．►基础巩固1．关于多用电表表面上的刻度线，下列说法中错误的是(D)A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应．2．(多选)下列说法中正确的是(AB)A．欧姆表的每一挡测量范围都是0到∞B．欧姆表只能用来粗略地测量电阻C．用欧姆表测电阻，指针越接近刻度中央误差越大D．用欧姆表测电阻，指针越靠近刻度右边误差越小解析：由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．3．多用电表调到欧姆挡时，其内部等效电路是下列图中的(C)解析：多用电表调到欧姆挡时，其内部有电源、电流表表头及调零可变电阻，并且黑表笔应与电池的正极相连接，红表笔应与电池的负极相连接，故内部等效电路是C图．4．利用多用电表不可以测量的物理量是(B)A．电流 B．电能 C．电压 D．电阻解析：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程，当不能测量电能．故选B.5．如图所示为多用电表电阻挡的原理图，表头内阻为Rg ，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中错误的是(C)A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔C．电阻挡对应的“∞”刻度一般在刻度盘的右端D．调零后刻度盘的中心刻度值是r＋Rg＋R解析：多用电表是根据闭合电路的欧姆定律制成的，A对；电流从黑表笔出，红表笔进，B对；“∞”刻度在刻度盘的左端，C错；当多用电表指针指在中间位置时，Ig2＝ER g ＋R＋r＋Rx，Ig＝ERg＋r＋R.所以Rx＝Rg＋R＋r，即中心刻度值为r＋Rg＋R，D对．6．(多选)欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的做法是(AC)A．测电阻前要使红黑表笔相接，调节欧姆调零旋钮，使表头的指针指零B．红表笔与表内电池的正极相接，黑表笔与表内电池的负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相接D．测电阻时，若所选量程相同，表针偏转角度越大，待测电阻值越大解析：测电阻前都要进行欧姆调零，A正确；由欧姆表内部结构可知红表笔与表内电池负极相接，黑表笔与表内电池正极相接，B错误，C正确；测电阻时，若所选量程相同，表针偏转角越大，说明通过表头的电流越大，待测电阻越小，D错误．7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定(C)A．R＝150 Ω B．R＝1 500 ΩC．1 000 Ω＜R＜1 500Ω D．1 500 Ω＜R＜2 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定：1 000 Ω＜R＜1 500 Ω，故选C.►能力提升8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig ＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是____________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝__________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将__________(填“变大”、“变小”或“不变”)．解析：由I＝ERg＋R＋r＋Rx及Ig＝ERg＋R＋r，指针指中央，I＝12Ig＝150 μA，Rx＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．答案：红 5 变大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课后作业45分钟
限时：45分钟总分：100分
一、选择题(8×5′，共40分)
1．使用多用电表测电阻时，下列说法中符合实际的有()
A．测量电阻时，两手碰着表笔的金属杆，测量值会偏小
B．测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头C．使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值
D．测灯泡电阻时，测量值比R＝U2/P算出的值小得多
答案：ABD
2．用欧姆表“×10”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法中正确的是()
A．这个电阻阻值很大
B．这个电阻阻值很小
C．为了测量得更准些，应换用×1挡重测
D．为了测量得更准些，应换用×100挡重测
答案：AD
3．一个用满偏电流3 mA的电流表改装而成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好在刻度盘的正中间，如果用它测量一个未知电阻时，指针在1 mA处，则被测电阻的阻值为() A．1000 ΩB．5000 Ω
C．1500 Ω D．2000 Ω
答案：A
图10
4．图10为一电路板的示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V，由此可知()
A．ab间电路通，cd间电路不通
B．ab间电路不通，bc间电路通
C．ab间电路通，bc间电路不通
D．bc间电路不通，cd间电路通
解析：首先应明确两点：(1)电路中无电流，即I＝0时，任何电阻两端均无电压；(2)若电路中仅有一处断路，则电路中哪里断路，横跨断路处任意两点间的电压均是电源电压．由题设知，bd间电压为220 V，说明断路点必在bd之间；ac间电压为220 V，说明断路点又必在ac间；两者共同区间是bc断路，其余各段均完好，答案是C、D.
答案：CD
图11
5．如图11所示，在用多用电表测直流电压U和测量电阻R时，若红表笔插入多用电表的正(＋)插孔，则()
A．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
B．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表
C．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表
D．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表
解析：题图所示是多用电表的示意电路图，无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B正确．
答案：B
6．关于欧姆表及其使用中的问题，下列说法正确的是()
A．接表内电源负极的应是黑表笔
B．换挡后，都要重新调零，使指针指到满刻度
C．表盘刻度是均匀的
D．表盘刻度最左边表示电阻阻值为0
答案：B
图12
7．(2010年四川卷)用多用电表探测图12所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大。
那么，该黑箱内元件的接法可能是下图中的()
解析：电流从欧姆表的黑表笔流出，从红表笔流进．对黑箱来说，电流从E流进，从F流出，这时电阻很小，而反接电阻很大，说明E、F间的元件为二极管，且E端接的是二极管的正极，接法为B图．答案：B
8．用欧姆表测一个电阻R的阻值，选择开关置于“×10”挡，测量时，指针指到100与200刻度的正中间，可以确定() A．R＝150 Ω
B．R＝1500 Ω
C．1000 Ω＜R＜1500 Ω
D．1500 Ω＜R＜2000 Ω
解析：因选择开关置于“×10”挡，其量程扩大10倍，故A错．又因欧姆表刻度不是均匀的，故B错．因为欧姆表的刻度左密右疏，虽指针指在100与200刻度正中间，但其电阻阻值小于1500 Ω，故C对，D错．
答案：C
二、非选择题(9、10题各10分，11、12题各20分，共60分)
9．用多用电表进行了几次测量，指针分别处于a和b的位置，如图13所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．
图13
解析：本题考查多用表的读数和对实验器材的应用能力．
答案：23.00.57320
10．(2011·北京卷)用如下图14所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：
图14
①旋动部件________，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“＋”、“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋转合适部件，对电表进行校准
答案：①S③T0刻线④ADC
图15
11．如图15所示为有两个量程的电压表，当使用a、b两端点时，量程为10 V；当使用a、c两端点时，量程为100 V．已知电流表的内阻R g为500 Ω，满偏电流I g
为1 mA，求R1和R2的电阻值．
解：对总量程I g＝U
R1＋R2＋R g
对ab端：I g＝U ab
R1＋R g
代入数据解得
R1＝9500 Ω，R2＝90000 Ω
12．如图16(a)所示为欧姆表的电路原理图，G为满偏电流I g＝200 μA的电流表，表头内阻为R g，R0为定值电阻，R p是调零电阻，表内电源电动势E＝1.5 V，内阻为r0.图16(b)是表盘的电阻刻度，B为A、C的中点，试分别确定A、B、C三点刻度的电阻值．
图16
答案：A为∞，C为0，B为7500 Ω.。
