油色谱分析仪简述

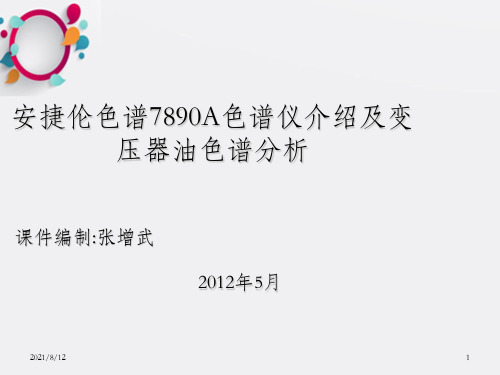

安捷伦7890A色谱使用维护及变压器油色谱分析
（3）色谱柱长期未使用，主要是通过老化除去存放过程 中变性的固定相。
作为日常保养，每天在正式做分析实验前，应使用程序升 温方式运行几个循环，最高温度应比正式分析程序高5～ 10℃，但尽量不要高于色谱柱规定的最高操作温度。
2021/8/12
18
如出现色谱峰明显展宽、分离度下降、峰形撕 裂、基线升高、基线漂移、或是无规律的出现 “鬼峰”等现象，说明色谱柱已被污染。
次要气体组分 H2、C2H6 H2、C2H6
C2H2、C2H6、CO2
CH4、C2H4、C2H6 CH4、C2H4、C2H6
注：进水受潮或油中气泡可使氢含量升高
2021/8/12
32
表五、变压器和电抗器绝对产气速率注意值
气体组份
设备类型
开放式
总烃
6
乙炔
0.1
氢
5
一氧化碳
50
二氧化碳
100
注：当产气速率达到绝对值时，应缩短检测周期，进行追踪分析
隔膜式
12 0.2 10 100 200
2021/8/12
33
3.2三比值法的基本原理
通过大量的研究证明，充油电气设备的故障诊断也不能 只依赖于油中溶解气体的组分含量，还应取决于气体的相 对含量；通过绝缘油的热力学研究结果表明，随着故障点 温度的升高，变压器油裂解产生烃类气体按CH4→C2H6 →C2H4→C2H2的顺序推移，并且H2是低温时由局部放电 的离子碰撞游离所产生。基于上述观点，产生以CH4/H2， C2H4/C2H6，C2H2/C2H4三组气体比值编码作为故障判 断、查找依据的三比值法。
分解开关接触不良，引线夹件螺丝松动 或接头焊接不良，涡流引起铜过热，铁 芯漏磁，局部短路，层间绝缘不良、铁 芯多点接地等
变压器油色谱分析仪
变压器油色谱分析仪变压器油色谱分析仪，作为一种高科技仪器设备，广泛应用于电力行业中的变压器油质量监测与分析。
它通过对变压器油中的化学成分进行检测和定量分析，可以帮助用户了解变压器的运行状态和健康程度，为电力设备的维护和管理提供科学依据。
本文将从功能原理、应用优势以及未来发展方向等方面对变压器油色谱分析仪进行探讨。
一、功能原理变压器油色谱分析仪是通过检测变压器油中的化学成分来判断油质的好坏和变压器的运行状态。
它的工作原理主要包括样品采集、样品预处理、色谱分离和检测以及数据分析等步骤。
首先，需要从变压器中采集变压器油样品，并进行预处理。
这一步的目的是去除样品中的杂质和水分，以保证后续的色谱分离和检测过程的准确性。
然后，将预处理后的样品注入到色谱仪中。
色谱仪通过不同化学性质的物质在色谱柱中的分离，将样品中的化学成分分离开来。
最后，通过检测器检测油样中各个成分的含量，并根据事先建立的数据分析模型，结合相关标准和规范，对变压器油的质量进行评估和判断。
二、应用优势1. 高灵敏度：变压器油色谱分析仪的检测灵敏度非常高，可以检测到微量的化学成分，包括各种有机物质、气体和颗粒物等。
这使得它能够非常准确地评估变压器油的质量和变压器的运行状态。
2. 高精确度：色谱分离和检测技术的应用使得变压器油色谱分析仪的测试结果具有很高的精确度。
这种高精确度可以帮助用户更好地了解变压器的健康状况，及时采取相应的保养和维修措施，避免因油质问题而对设备造成不必要的损坏或故障。
3. 快速便捷：变压器油色谱分析仪具有快速便捷的特点。
它可以在短时间内完成对变压器油样品的检测和分析，并快速生成相应的报告。
这大大提高了工作效率，为用户提供了方便和快捷的服务。
4. 高自动化程度：变压器油色谱分析仪的使用非常简便，操作过程基本上是自动化的。
只需要按照仪器的操作流程进行操作，即可完成变压器油的检测和分析。
这大大降低了使用门槛，提高了仪器的易用性。
三、未来发展方向随着科学技术的不断进步，变压器油色谱分析仪在其功能和性能上还有很大的发展空间。
油色谱
1 色谱法理论基础1.1 色谱法概述色谱法又称色层法或层析法。
当两相做相对运动时，利用不同溶质（样品）与固定相和流动相之间的作用力（分配、吸附、离子交换等）的差别，使混合物中各组分在两相间进行分配。
由于各组分在性质与结构上的差异，与固定相发生作用的大小、强弱也有差异，因此在同一推动力作用下，不同组分在固定相中的滞留时间长短不同，从而按先后不同的次序从固定相中流出，使各溶质达到相互分离。
这种借在两相分配原理而使混合物中各组分获得分离的技术，称为色谱分离技术或色谱法。
1 色谱法理论基础1.2 色谱法分类：固定相：在色谱分离中固定不动、对样品产生保留的一相。
流动相：与固定相处于平衡状态、带动样品向前移动的另一相。
色谱法可以从以下几方面进行分类：（1）按流动相状态分类：气相色谱、液相色谱、超临界流体色谱、电色谱。
（2）按固定相状态分类：气固色谱、液固色谱、气液色谱、液液色谱。
（3）按分离过程的机制分类：吸附色谱、分配色谱、离子交换色谱、排阻色谱。
1.3 气固色谱分析的基本原理：气固色谱分析用的色谱柱分两种类型：内装固定相的称填充柱；将固定液均匀涂敷在毛细管内壁的，称毛细管柱。
1.3 气固色谱分析的基本原理：气固色谱分析中的固定相是一种具有多孔性及较大表面积的吸附剂颗粒。
试样由载气携带进入柱子时，立即被吸附剂吸附。
载气不断流过吸附剂时，吸附着的被测组分又被洗脱下来，这种洗脱下来的现象叫脱附。
脱附的组分随着载气继续前进时，又被前面的吸附剂吸附。
随着载气的流动被测组分在吸附剂表面进行反复的物理吸附、脱洗过程。
由于被测组分中各组分的性质不同，它们在吸附剂上的吸附能力就不一样，较难被吸附的组分易被脱附，较快地移向前面。
容易被吸附的组分就不易被脱附，向前移动地慢些。
经过一定时间，即通过一定量的载气后，试样中各个组分就彼此分离而先后流出色谱柱。
气象色谱仪的基本原理是利用样品中各组分在流动项和固定项中吸附力或溶解度不同即分配系数不同，当两项做相对运时样品各组分在在色谱两项中进行反复多次分开，不同分配系数的组分在色谱中运动速度不同，滞留时间不同，分配系数小的速度快，反之，速度较慢，当样品流经一定柱长后样品的各组分就得到分离。
油色谱在线监测原理
油色谱在线监测原理
油色谱在线监测是一种常用的分析技术，用于监测油品中的各种化合物的含量和组成。
它主要依靠油样中化合物的不同挥发性和相互作用，利用色谱柱和检测器将其分离和检测。
油色谱在线监测的原理基于油样中化合物的不同挥发性。
在油样中，化合物会根据其挥发性的差异以及与油样中其他成分的相互作用的影响，以一定的顺序逸出。
油色谱在线监测的过程中，首先需要将油样注入到色谱仪中。
色谱仪内部的色谱柱是一个长而细的管道，内壁涂有一层固定相。
当油样经过色谱柱时，其中的化合物会与固定相相互作用，导致不同化合物在色谱柱中的停留时间不同。
在色谱柱的另一端，有一个检测器用于检测油样中的化合物。
常用的检测器包括火焰离子化检测器（FID）和质谱检测器（MS）。
这些检测器可以测量化合物在色谱柱中的逸出时间
和峰面积，从而确定油样中各个化合物的含量和组成。
通过油色谱在线监测，可以实时、准确地监测油品中的各种化合物。
这对于油品质量控制和工业过程的监测具有重要意义。
通过对分析结果的分析和比对，还可以判断油品的完整性和污染程度，及时采取相应的措施来改善油品的质量和性能。
油色谱分析及光声光谱分析的对比研究
油色谱分析及光声光谱分析的对比研究摘要：在维护变压器的过程中，会使用各种的分析方法来判断变压器中潜在的故障。
光声光谱分析就是一种新兴的检测技术。
本文简述了油色谱分析方法与光声光谱分析方法，并进行了一些对比，希望可以给变压器的检修工作提供一些依据。
关键词：油色谱分析；光声光谱分析；对比1 油色谱分析技术1.1油色谱分析技术的应用情况在检修变压器的时候，使用油色谱分析技术可以及时的发现变压器设施中存在的故障隐患，从而给之后的检修工作提供根据。
而油色谱分析技术还有一些不足之处，第一，密闭取样、检测曲线人工修改的工作存在着一定的误差；第二，使用这种分析方法过程是比较复杂的，资金方面的投入比较高，这就使得技术与经济是不能满足供电系统的发展；第三，变压器等设施的检查周期比较长，并不能及时的检测变压器设施，也不能预测到变压器设施的故障隐患。
油色谱分析技术具有稳定性比较强，检测数据比较统一等的特点，使用油色谱分析技术来检测变压器设备，就可以确保设备可以正常的运营，有效的减少变压器设施出现故障的机率，提高检修工作的速度，因而油色谱分析技术在检修设施的过程中应用是比较广泛的。
图一油色谱分析仪1.2油色谱分析技术的原理与结构1.2.1油色谱分析技术的工作原理油色谱分析技术主要包含了油气分析与气体含量检测两个方面。
油色谱在线检测技术就是利用脱气法将绝缘油中溶解的气体分离出来，在经过色谱柱之后，分离各个单组的分气体，之后进入装有传感器的气敏检测部件。
检测部件可以把这些分气体根据气体的化学性质、物理性质等转变为电信号，在实际工作中常用的检测部件就是氢火焰离子化检测器与热导池检测器。
传感器输出的电信号，在经过转变之后传输到计算机当中，再把这些数据传输到主控计算机，并使用相关的软件来显示这些数据。
1.2.2油色谱分析技术设备的结构整个油色谱在线检测系统是由油气分离模块、组分分离模块和检测模块、数据处理、状态诊断模块这几个模块组成的。

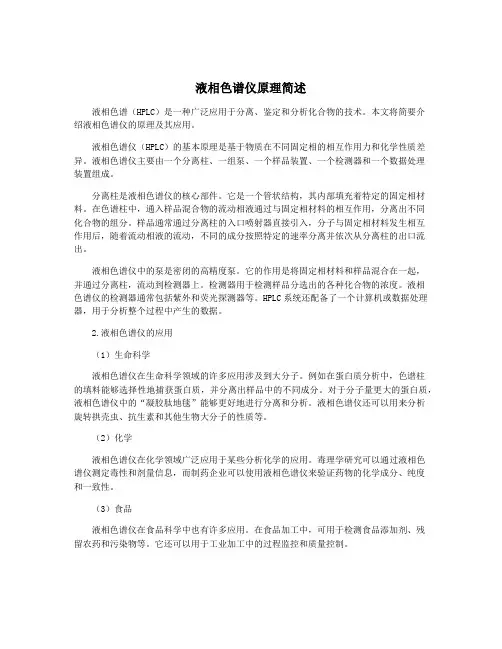

液相色谱仪原理简述
液相色谱仪原理简述液相色谱（HPLC）是一种广泛应用于分离、鉴定和分析化合物的技术。
本文将简要介绍液相色谱仪的原理及其应用。
液相色谱仪（HPLC）的基本原理是基于物质在不同固定相的相互作用力和化学性质差异。
液相色谱仪主要由一个分离柱、一组泵、一个样品装置、一个检测器和一个数据处理装置组成。
分离柱是液相色谱仪的核心部件。
它是一个管状结构，其内部填充着特定的固定相材料。
在色谱柱中，通入样品混合物的流动相液通过与固定相材料的相互作用，分离出不同化合物的组分。
样品通常通过分离柱的入口喷射器直接引入，分子与固定相材料发生相互作用后，随着流动相液的流动，不同的成分按照特定的速率分离并依次从分离柱的出口流出。
液相色谱仪中的泵是密闭的高精度泵。
它的作用是将固定相材料和样品混合在一起，并通过分离柱，流动到检测器上。
检测器用于检测样品分选出的各种化合物的浓度。
液相色谱仪的检测器通常包括紫外和荧光探测器等。
HPLC系统还配备了一个计算机或数据处理器，用于分析整个过程中产生的数据。
2.液相色谱仪的应用（1）生命科学液相色谱仪在生命科学领域的许多应用涉及到大分子。
例如在蛋白质分析中，色谱柱的填料能够选择性地捕获蛋白质，并分离出样品中的不同成分。
对于分子量更大的蛋白质，液相色谱仪中的“凝胶肽地毯”能够更好地进行分离和分析。
液相色谱仪还可以用来分析旋转拱壳虫、抗生素和其他生物大分子的性质等。
（2）化学液相色谱仪在化学领域广泛应用于某些分析化学的应用。
毒理学研究可以通过液相色谱仪测定毒性和剂量信息，而制药企业可以使用液相色谱仪来验证药物的化学成分、纯度和一致性。
（3）食品液相色谱仪在食品科学中也有许多应用。
在食品加工中，可用于检测食品添加剂、残留农药和污染物等。
它还可以用于工业加工中的过程监控和质量控制。
液相色谱仪是一种灵敏、高效、可靠且精确的分析技术。
它能够在分析化学中大大提高分析速度、分辨率和分选精度。
HPLC仍然存在一些不足之处，如高成本和复杂的运维要求。
油脂分析仪的原理
油脂分析仪的原理
油脂分析仪的原理是基于不同油脂样品的化学成分和性质有所不同的基础上。
常用的油脂分析仪主要包括以下几种原理：
1. 溶剂浸提原理：使用特定溶剂将油脂样品中的化合物进行提取，然后通过蒸发溶剂后，对残留物进行分析和测定，例如溶剂浸提法可用于提取食用油中的脂肪酸甲酯。
2. 光谱分析原理：利用不同油脂样品在特定波长下的光吸收特性来进行分析和测定。
例如，红外光谱分析可以用于鉴定和定量分析油脂中的脂肪酸、酯类等成分。
3. 化学反应原理：利用油脂样品与特定试剂之间的化学反应进行分析和测定。
例如，酸价测定方法是通过将油脂样品与酸式试剂反应，然后测定反应中使用的酸量来间接计算油脂中的脂肪酸含量。
4. 物理性质测定原理：利用油脂样品的物理性质进行分析和测定。
例如，密度计可以测定油脂样品的密度，从而间接计算其混合油脂的比例。
这些原理根据实际需要可以单独或组合使用，以获得准确的油脂成分和性质的分析结果。
简述色谱分析技术在化工分析领域的应用
简述色谱分析技术在化工分析领域的应用摘要：色谱分析技术是检验时主要技术手段，用于分离、分析各类、各种有效成分。
色谱技术是化工检的主要方法。
随着色谱仪器的更新、技术提高和分离、分析系统的精密度增强，现代色谱分析具有高效、快速、微量检测和自动化分析等优势。
现代色谱技术应用于化工分析、检验中，应用价值高，需要继续发展和推广。
关键词：化工分析领域；色谱分析技术；应用引言：化工生产在我国社会经济发展过程中发挥着重要的作用，随着现代科学技术的不断发展，各行各业都在致力于新技术研发，而化工行业也应该加大对气相色谱技术的分析和应用，这样才能有效促进整个化工行业实现快速发展。
正文：一、背景色谱技术是一种适用于多组份混合物的分析方法，其特点是先对试样组份进行分离，而后再逐个进行分析。
组份的分离是由于活动相携带着各个组份沿着固定相移动，根据各组份的不同移动速度区分开来，得出分析结果。
色谱仪可分为气相色谱和液相色谱。
气相色谱具有如下优点、气体的传质速度比液体快得多，故具有非常快的分离速度、在微量物质的情况下，气相色谱能够非常好地进行定量分析。
由于气相色谱具有这些优点，它被应用于所有的气体混合物和可气化的液体混合物，故比其他色谱分析技术的发展快得多。
各种工业色谱几乎全都使用这种方法。
色谱分析法首先应用于试验室。
近年来，色谱变成了流体石油化学混合物分析的主要方法。
目前，工业色谱实现了连续的和完全自动的石油化学分析，并能给出结果。
工业色谱系统也变得非常复杂，色谱单元则仅占整个分析系统的 10 ~15% ，其余均是辅助设备。
工业色谱的发展，促进了石油化学工业过程自动化最佳方案的制订和使用计算机控制。
同时，计算机的发展又推动了色谱分析技术的发展，用一台专用计算机来控制多台工业色谱仪，现在已成为常用的方法。
对于一组 10 台的色谱仪，使用一台计算机控制是比较经济合理的方法。
二、色谱分析技术的概述色谱分析技术，通常是通过对抽样样品进行色谱分析和检测的方式，对化工生产中各个环节的原材料、反应物和产物进行分析，还可以对样品进行简单的分离提纯，并通过分子量这个固有内标将化合物一个一个检测并定性定量，从而达到有效控制化工生产的各个环节，监测产品质量的目的。
ZF-301B绝缘油色谱分析仪
ZF-301B绝缘油色谱分析仪ZF-301B绝缘油色谱分析仪一、性能要求1.1具有电子气路控制（ EPC ）采用精密的闭环反馈控制系统，实现载气流量的数字化调节与稳流。
并根据环境温度变化自动进行补偿与校准，确保载气流量的高度重复性。
1.2使用虚拟仪器控制面板技术（ VI ）色谱仪的控制面板可通过虚拟仪器技术显示在配套的工作站软件界面上，仪器的操作全部可通过工作站进行。
全面实现自动化、智能化，仪器开机后不需要任何操作即可达到分析状态。
1.3采用三通道信号输出配备三路信号输出通道的色谱仪，专为电力行业设计，可实现一个热导检测器和两个氢焰检测器信号的同时输出。
1.4采用大尺寸彩色智能触摸屏色谱仪配置5.7 吋宽温型工业液晶屏，640 × 480 图形点阵，65K 色。
图形化操作界面，显示直观，触摸屏操作，控制方便。
1.5检测灵敏度要求H2≤2μL/L CH4≤0.06μL/L C2H4≤0.06μL/L C2H6≤0.06μL/LC2H2≤0.06μL/L CO≤1μL/L CO2≤5μL/L O2≤10μL/L N2≤20μL/L仪器采用高灵敏度热导检测器和氢焰检测器，乙炔等烃类的最小检测浓度≤ 0.06 μ L/L 。
1.6使用热导检测器智能保护技术使用热导检测器智能保护技术，当载气漏气或断气时，桥电流会自动断开，保护热导检测器不被烧坏。
1.7使用抗污染色谱柱采用变压器油专用抗污染复合色谱柱技术，延长色谱柱的使用寿命。
1.8具有平衡气取气口配置有专门的平衡气取气口气路，与色谱仪气路完全独立，互不干扰。
低压力输出，取样安全。
二、主要技术指标2.1温度控制四个温度控制部件：柱箱、热导、氢焰、转化炉。
柱箱温度控制：温控范围：室温以上10℃-300℃温控精度：±0.1℃梯度：≤1%。
热导温控范围：室温以上10℃-200℃，温控精度：±0.1℃氢焰温控范围：室温以上10℃-200℃，温控精度：±0.1℃热导温控范围：室温以上10℃-200℃，温控精度：±0.1℃转化炉温控范围：室温以上10℃-400℃，温控精度：±0.1℃2.2灵敏度与检测限热导检测限：S≥2000Mv.mL/mg(CH4)氢火焰离子化检测限D〈5×10-11g/s (CH4)2.3稳定性热导基线漂移：≤0.16mV/30min热导基线噪声：≤30uV氢焰基线漂移：≤1×10-12A /30min氢焰基线噪声：≤5×10-13A2.4稳定时间：≤45min2.5工作条件：5℃-35℃相对湿度：≤80%2.6电源条件：电源电压：220V±5%，频率：50Hz±1% ，功率：2kW。
ZF-301B绝缘油色谱分析仪
ZF-301B绝缘油色谱分析仪一、性能要求1.1具有电子气路控制（ EPC ）采用精密的闭环反馈控制系统，实现载气流量的数字化调节与稳流。
并根据环境温度变化自动进行补偿与校准，确保载气流量的高度重复性。
1.2使用虚拟仪器控制面板技术（ VI ）色谱仪的控制面板可通过虚拟仪器技术显示在配套的工作站软件界面上，仪器的操作全部可通过工作站进行。
全面实现自动化、智能化，仪器开机后不需要任何操作即可达到分析状态。
1.3采用三通道信号输出配备三路信号输出通道的色谱仪，专为电力行业设计，可实现一个热导检测器和两个氢焰检测器信号的同时输出。
1.4采用大尺寸彩色智能触摸屏色谱仪配置 5.7 吋宽温型工业液晶屏， 640 × 480 图形点阵，65K 色。
图形化操作界面，显示直观，触摸屏操作，控制方便。
1.5检测灵敏度要求H2≤2μL/L CH4≤0.06μL/L C2H4≤0.06μL/L C2H6≤0.06μL/LC2H2≤0.06μL/L CO≤1μL/L CO2≤5μL/L O2≤10μL/L N2≤20μL/L仪器采用高灵敏度热导检测器和氢焰检测器，乙炔等烃类的最小检测浓度≤ 0.06 μ L/L 。
1.6使用热导检测器智能保护技术使用热导检测器智能保护技术，当载气漏气或断气时，桥电流会自动断开，保护热导检测器不被烧坏。
1.7使用抗污染色谱柱采用变压器油专用抗污染复合色谱柱技术，延长色谱柱的使用寿命。
1.8具有平衡气取气口配置有专门的平衡气取气口气路，与色谱仪气路完全独立，互不干扰。
低压力输出，取样安全。
二、主要技术指标2.1温度控制四个温度控制部件：柱箱、热导、氢焰、转化炉。
柱箱温度控制：温控范围：室温以上10℃-300℃温控精度：±0.1℃梯度：≤1%。
热导温控范围：室温以上10℃-200℃，温控精度：±0.1℃氢焰温控范围：室温以上10℃-200℃，温控精度：±0.1℃热导温控范围：室温以上10℃-200℃，温控精度：±0.1℃转化炉温控范围：室温以上10℃-400℃，温控精度：±0.1℃2.2灵敏度与检测限热导检测限：S≥2000Mv.mL/mg(CH4)氢火焰离子化检测限D〈5×10-11g/s (CH4)2.3稳定性热导基线漂移：≤0.16mV/30min热导基线噪声：≤30uV氢焰基线漂移：≤1×10-12A /30min氢焰基线噪声：≤5×10-13A2.4稳定时间：≤45min2.5工作条件：5℃-35℃相对湿度：≤80%2.6电源条件：电源电压：220V±5%，频率：50Hz±1% ，功率：2kW。
