综测仪校准操作说明

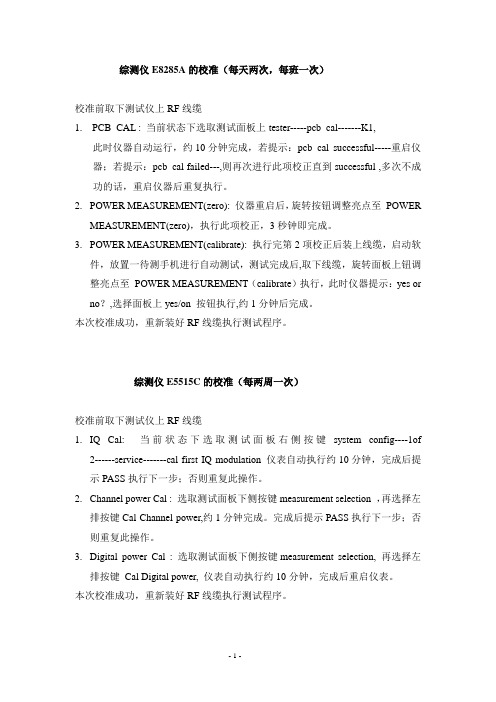

综测仪E8285A的校准（每天两次，每班一次）校准前取下测试仪上RF线缆1. PCB_CAL : 当前状态下选取测试面板上tester-----pcb_cal-------K1,此时仪器自动运行，约10分钟完成，若提示：pcb_cal successful-----重启仪器；若提示：pcb_cal failed---,则再次进行此项校正直到successful ,多次不成功的话，重启仪器后重复执行。
2.POWER MEASUREMENT(zero): 仪器重启后，旋转按钮调整亮点至POWERMEASUREMENT(zero)，执行此项校正，3秒钟即完成。
3.POWER MEASUREMENT(calibrate): 执行完第2项校正后装上线缆，启动软件，放置一待测手机进行自动测试，测试完成后,取下线缆，旋转面板上钮调整亮点至POWER MEASUREMENT（calibrate）执行，此时仪器提示：yes or no？,选择面板上yes/on 按钮执行,约1分钟后完成。
本次校准成功，重新装好RF线缆执行测试程序。
综测仪E5515C的校准（每两周一次）校准前取下测试仪上RF线缆1.IQ Cal: 当前状态下选取测试面板右侧按键system config----1of2------service-------cal first IQ modulation 仪表自动执行约10分钟，完成后提示PASS执行下一步；否则重复此操作。
2.Channel power Cal : 选取测试面板下侧按键measurement selection ，再选择左排按键Cal Channel power,约1分钟完成。
完成后提示PASS执行下一步；否则重复此操作。
3.Digital power Cal : 选取测试面板下侧按键measurement selection, 再选择左排按键Cal Digital power, 仪表自动执行约10分钟，完成后重启仪表。
1-IMT-2022移动通信综合测试仪校准规范
1-IMT-2022移动通信综合测试仪校准规范附件3通信行业计量技术规范项目建议书建议项目名称制定或修订█制定□修订被修订计量技术规范号/计量技术规范性质□检定规程█校准规范计量技术规范类别█重点□基础主要起草单位中国信息通信研究院纪锐2022年至2022年申请经费5万参加单位/具备的特点安全□节能□环保█自主创新□其他＿＿＿目的、意义和必要性作为新一代信息技术的核心组成部分，IMT-2022(5G)已成为我国网络强国战略的重点突破领域。
《“十三五”规划纲要》指出，要加快构建高速、移动、安全、泛在的新一代信息基础设施，积极推进5G发展，2022年启动5G商用。
中共中央办公厅、国务院办公厅发布了《国家信息化发展战略纲要》，强调要积极开展5G技术研发、标准和产业化布局，并在2025年建成国际领先的移动通信网络。
未来5G时代将是万物互联的智能化时代，5G将是全面构筑经济社会数字化转型的关键基础设施，将有效支撑垂直行业融合发展，带来巨大产业价值。
目前，美国、欧盟、韩国、日本、中国均提出计划在2022年开展5G网络商用部署。
对5G网络的掌握对于一个不想受制于人、希望长远发展的国家来说是极其重要的，不仅关系高额的专利费，以及产业的主动权，而更在于国家安全和人民幸福。
因此5G不仅是通信技术的进化，也是中国必须要抓住的机会。
5G产品的研发、推广及商用离不开高可靠性的测试设备，IMT-2022移动通信综合测试仪作为一种必不可少的测试设备，广泛应用于终端研发、测试、认证以及后期维护等环节。
目前国内外多家厂商已研制出IMT-2022移动通信综合测试仪，并且随着5G的发展，心将大量应用于国内的一些设备研发中心等，以便于对产品的进行性能测试和质量控制。
随之也会有更多厂家推出IMT-2022移动通信综合测试仪，这就意味着此类仪表的测试需求也会越来越高。
然而目前并没有相应的校准规范，因此制定IMT-2022移动通信综合测试仪校准规范十分必要。
手机综测仪自校准作业指导书

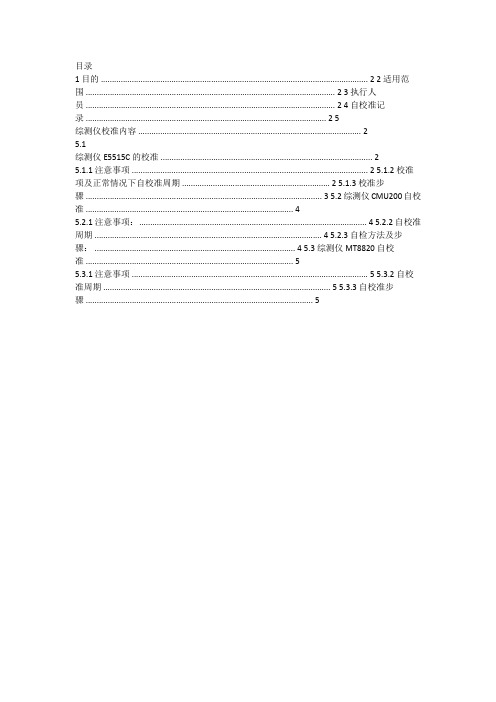

目录1目的 (2)2适用范围 (2)3执行人员 (2)4自校准记录 (2)5综测仪校准内容 (2)5.1 综测仪E5515C的校准 (2)5.1.1 注意事项 (2)5.1.2 校准项及正常情况下自校准周期 (2)5.1.3 校准步骤 (3)5.2 综测仪CMU200自校准 (4)5.2.1 注意事项： (4)5.2.2 自校准周期 (4)5.2.3 自检方法及步骤： (4)5.3 综测仪MT8820 自校准 (5)5.3.1 注意事项 (5)5.3.2 自校准周期 (5)5.3.3 自校准步骤 (5)1目的确保ZTE 终端产品的生产稳定、有序进行，规范生产线操作，维护测试站的正常测试进程，为设备的管理，维护，操作提供依据，为生产线测试站的可靠性提供保障2适用范围本说明适用于手机产品体系主要移动电话机生产线测试站综合测试仪(E5515C/CMU200/MT88203执行人员由手机产品体系制造一、二部及康讯部件生产部手机测试车间技术员按照此说明操作或在技术员指导下的生产部测试站作业员执行此操作。
