简易自制无线电原理
无线电技术原理
无线电技术原理无线电技术原理指的是利用电磁波传输信息的一种技术。
通过无线电技术，可以实现无线通信和远程控制等功能。
下面将介绍无线电技术的原理。
1. 电磁波传播原理：无线电技术的基础是电磁波的传播。
电磁波是由变化的电场和磁场相互作用而产生的一种波动现象。
电磁波的传播速度是光速，在空气等自由空间中传播的距离几乎不受限制。
2. 调制与解调：为了在电磁波中传输信息，需要将信息信号调制到无线电波载波上。
调制是指将信息信号的特征或参数通过某种方式变化，使其携带在无线电波中。
常见的调制方式包括调频调制（FM）和调幅调制（AM）。
而解调则是将调制后的无线电波还原为原始的信息信号。
3. 发射与接收：无线电技术中，有发射和接收两个主要的过程。
在发射过程中，信息信号经过调制后，通过发射机将调制后的信号转化为无线电波，然后通过天线辐射出去。
在接收过程中，接收机的天线接收到发射出来的无线电波，然后经过放大、解调等处理，最终提取出信息信号。
4. 路径损耗和衰落：无线电波在传播过程中会遇到路径损耗和衰落的问题。
路径损耗是指无线电波在传播中途遇到的障碍物、地形、大气等因素造成的信号衰减。
衰落则是指无线电波受到多径传播、多普勒效应等因素影响而产生的信号强度的波动。
5. 频谱管理：由于无线电波是有限资源，为了有效利用频谱，需要对频谱进行管理和规划。
频谱管理是指对频谱资源进行合理分配和协调，以避免频谱资源的浪费和互相干扰。
综上所述，无线电技术的原理包括电磁波传播、调制解调、发射接收、路径损耗和衰落，以及频谱管理等方面。
这些原理的理解和应用，使得无线电技术能够广泛应用于通信、广播、遥控等领域。
无线电的工作原理及原理
无线电的工作原理及原理无线电是一种通过电磁波传递信息的技术。
它利用电磁波的传播特性，将电信号转化为电磁波，通过空气或其他介质传递，并在接收端将电磁波转化为原来的电信号。
无线电的工作原理可以分为发射和接收两个过程。
首先是发射过程。
发射机将要传输的信息，比如声音、图像或者数据，通过一个称为调制的过程，将其转化为一个频率较高的高频信号。
调制可以分为两种：调幅(AM)和调频(FM)。
调幅是通过改变电磁波的振幅来传输信号，而调频是通过改变振幅来改变频率来传输信号。
调制之后，高频信号通过一个功率放大器放大，然后经过一个天线发射出去。
当高频信号通过天线发射出去后，就会在空气中形成一个电磁波。
然后是接收过程。
接收机的天线接收到传输的电磁波后，将其送入接收机内部。
首先，信号经过一个低噪声放大器放大，然后被一个频率选择器（一般为一个滤波器）过滤掉不需要的频率成分。
滤波器可以帮助消除其他无关频率的电磁波干扰，只保留我们需要的信号。
然后，信号被解调回到原来的频率，解调器可以根据原来调制的方式，将高频信号转化为低频信号，还原出原来的信息。
最后，低频信号可以经过放大器加强信号强度，然后驱动扬声器发出声音，或者通过其他方式将信息显示出来。
总结起来，无线电的工作原理主要包括发射和接收两个过程。
在发射过程中，将要传输的信号通过调制转化为高频信号，并经过放大之后通过天线发射成电磁波。
在接收过程中，接收机的天线接收到电磁波后，经过一系列的放大、过滤和解调等过程，将信号还原为原来的信息并输出。
无线电的工作原理是基于电磁波传播的特性，通过将电信号转化为电磁波传递信息的一种技术。

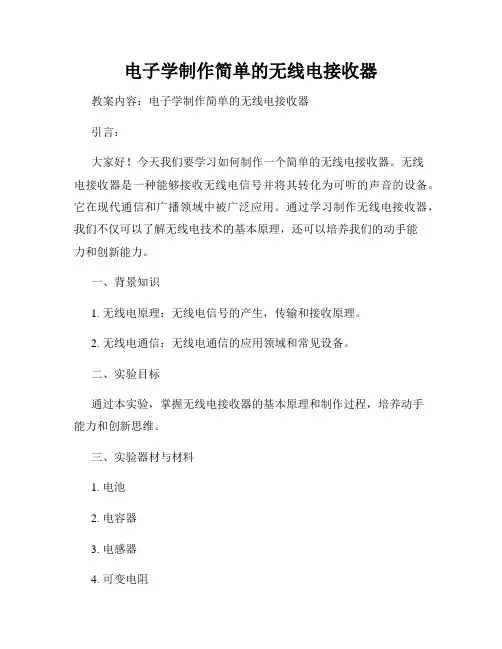

电子学制作简单的无线电接收器
电子学制作简单的无线电接收器教案内容：电子学制作简单的无线电接收器引言：大家好！今天我们要学习如何制作一个简单的无线电接收器。
无线电接收器是一种能够接收无线电信号并将其转化为可听的声音的设备。
它在现代通信和广播领域中被广泛应用。
通过学习制作无线电接收器，我们不仅可以了解无线电技术的基本原理，还可以培养我们的动手能力和创新能力。
一、背景知识1. 无线电原理：无线电信号的产生，传输和接收原理。
2. 无线电通信：无线电通信的应用领域和常见设备。
二、实验目标通过本实验，掌握无线电接收器的基本原理和制作过程，培养动手能力和创新思维。
三、实验器材与材料1. 电池2. 电容器3. 电感器4. 可变电阻5. 晶体管6. 天线7. 音频输出装置四、实验步骤1. 准备工作：将电池放入接收器电路中并确保连接正确。
2. 组装电路：按照电路图将电容器，电感器，可变电阻和晶体管按照正确的顺序连接起来。
3. 连接天线：将天线连接到电路中，确保连接牢固。
4. 调试电路：根据实验电路原理，逐步调试电路，确保各部分能够正常工作。
5. 添加音频输出装置：将最终的输出信号连接到音频输出装置上，确保可以听到清晰的声音。
五、实验原理1. 电容器：用于储存电荷并调节电路的频率和频宽。
2. 电感器：用于储存电流和调节电路的频率和频宽。
3. 可变电阻：用于调节电路的增益和灵敏度。
4. 晶体管：用于放大和放大无线电信号。
5. 天线：用于接收无线电信号并将其输入到电路中。
6. 音频输出装置：将接收到的无线电信号转换为可听的声音。
六、实验注意事项1. 实验过程中要注意电路的连接正确性和接地问题。
2. 调试过程中要耐心，一步一步进行，确保电路正常工作。
3. 实验中注意安全，避免触电等危险情况的发生。
七、实验结果分析经过调试，我们可以接收到一定范围内的无线电信号，并将其转化为可听的声音。
通过调整电路中的调节元件，我们可以改变接收信号的频率和增益，从而获得不同的无线电频率。
自制电脑操控的无线电发射器
自制电脑操控的无线电发射器你想给你的朋友发信息，不用线路，不用因特网，且不用付费吗？在这个项目中，我们将创建一个非常简单的无线电发射机，连接到您计算机上的一个串行端口。
计算机运行免费软件，将你输入的文字转换成无线电信号，由另一台计算机解码，使用廉价的无线电接收机，和一个语音卡。
通过一些学习，你甚至不需要第二个计算机。
因为无线电信号都是摩尔斯电码，通过一些练习任何人都可以学会在大脑中解码。
计算机控制发射机需要这些部件：——一兆赫振荡器——一个串行端口连接——一些绝缘电线，作为天线•Science Toyso Magnetismo Electromagnetismo Electrochemistryo Radioo Thermodynamicso Aerodynamicso Light and opticso Biologyo Mathematicso Computers and Electronics▪ A Computer Controlled Transmitter▪ A Free Space Laser Data Transmitter▪Fun With Solderless Breadboards▪ A Simple 1 Watt Amplifier▪An integrated circuit Amplifier▪Build a digital thermometerBuilding a computer controlled radio transmitterHow would you like to send text messages to your friends without wires, and without an Internet connection, and without paying monthly fees?In this project we will build a very simple radio transmitter that you attach to a serial port on your computer. The computer then runs a free program that converts words you type into radio signals that are decoded by another computer, using a cheap radio receiver, and a sound card.With a little study, you don't even need the second computer, since the radio signals are in Morse code, which anyone can learn to decode in their head with a little practice. It also comes in handy as a secret language, or as a way to send long distance messages with a pocket mirror.Click on photo for a larger pictureThe computer controlled transmitter needs these parts: (We carry most of the necessary parts in our catalog.)•A one megahertz oscillator•You can use other frequencies if you have a radio that can receive them. We carry this item in our catalog.•A serial port connector•We use a 9 pin RS232 connector. You can take apart an oldserial cable, or buy a new connector from an electronics or computer store. We carry this item in our catalog.•Some insulated wire for an antenna•Just about any kind of wire will do, the longer the better.•An alligator test lead•This is a piece of wire with alligator clips at each end. We carry this item in our catalog.For our first transmitter, we will connect the parts with alligator clips. This lets us quickly change frequencies by replacing the 1 megahertz oscillator with an oscillator with a different frequency. Later we will show a version made with a socket for the oscillator, a printed circuit board, and a light emitting diode that flashes morse code along with the oscillator.Click on photo for a larger pictureThe first step is to cut the test lead in half. In these photos I have cut two test leads, one red and one black, to make it easier to see where the connections go. But unless you are making two transmitters (your friend wants to send messages back, doesn't she?) you can just use one test lead (cut into two pieces).Remove a little insulation from the cut ends of the wire, and solder one of the cut ends to pin 5 and the other to pin 4.Pin 5 of the serial port connector (the black wire in the photo) connects to the ground pin of the oscillator. Pin 4 of the serial port connector goes to the power pin of the oscillator. The drawing shows the transmitter from the top (pins pointing down). The photo below shows the oscillator upside down, with the pins facing up.Click on photo for a larger pictureThe green alligator clip attaches to the antenna, which can be any long wire. It is attached to the output pin of the oscillator. The remaining pin of the oscillator (the one nearest the sharp corner) is not used.Your Computer Controlled Transmitter is now complete! Controlling the transmitterTo send a message, we now need a computer program that can convert what we type into Morse code, and turn the oscillator on and off in the short and long pulses (dots and dashes) that are required.A program to do that (for the Windows operating system) can be downloaded by clicking here. Save the ZIP file on your computer, use a ZIP file decompressor to unpack it, and then double-click on the resulting MorseCode.exe to start running it.Once the program is running, you will see a window like the one above. Type something in the window (such as "Hello there!") and then select the Transmit item in the Radio menu. Your transmitter is now sending your message.To receive the message, it helps to also select the Repeat Message menu item (as we did in the screen shot shown above). This will make the transmitter send the message over and over again, so we can more easily hunt for the signal on an AM radio dial.We want to tune the AM radio to 1,000 kilohertz. If your radio has a numeric tuning indicator, this is easy. If the radio only has a dial with a few numbers on it, you will have to hunt around, tuning it until you hear clear morse code coming from the speaker. It helps at this point to have the AM radio close to the transmitter's antenna.You can select how fast the message is sent by usingthe Speed menu.You can control which serial port to use through the Com Port menu.The Radio menu has three selections we have not discussed yet. The AM Low Tone selection sets the tone you hear in the AM radio to 500 hertz. The AM High Tone selection sets the tone to 1,000 hertz. The CW selection is only for short-wave radios that have an SSB or CW mode. This selection does not modulate the radio signal, so an AM radio will just hear clicks. This selection allows the signal to be heard farther away, but requires a more expensive short-wave receiver. I have used the Grundig YB 400PE radio with great success. It usually sells for about $150.00.If you are a computer programmer, and would like to look at the source code for this program, you can download it here. There is also a much simpler, command-line version of the program here.Receiving the code with a computerUntil you have learned to decipher Morse code in your head, you will want to have a computer do it for you.There are many free programs floating around the Web that will do this for you. One such program can be downloaded here.I won't go into its operation (since I didn't write it), but it has a Help menu, and it is fairly straightforward to use. You will need an audio cable to connect the radio's earphone jack to the computer's sound card input jack, but that is all the hardware required.You can see it working in the screen shot above, decoding our endless loop of "hello there".How does it do that?Most of the important concepts for this project have beencovered in other sections of this chapter.The computer provides power to the oscillator through the DTR pin of the serial port. The program turns the DTR signal on and off, which causes the oscillator to turn on and off in return.To make the signal audible in a cheap AM radio, the computer turns the power to the oscillator on and off 1,000 times per second while sending the dots and dashes of the code, and leaves it off in between the dots or dashes. This modulates the radio signal at a frequency your ears can hear. In AM Low Tone the audio frequency is 500 times per second.In the CW mode (CW stands for Continuous Wave), the computer does not modulate the radio signal. It just turns on the oscillator long enough for the dot or dash to be sent. In this case, the receiver does the work of converting the signal into an audible tone your ears can hear, by using a circuit called a beat frequency oscillator. Your short-wave radio may have a switch labelled BFO, or SSB, or CW that allows this circuit to operate. Some nicer packagingThe computer program turns on DTR and also another signal called RTS, while sending the dots and dashes. In the version of the transmitter shown below, we have mounted a 14 pin socket to a general purpose circuit board from Radio Shack, and plugged the oscillator into that. A blue light emitting diode is connected to the RTS pin of the serial port connector (pin 7). The LED flashes Morse code along with the oscillator, making an eye-catching project.Click on photo for a larger pictureThe serial port connector is wedged onto the printed circuit board by placing the board between the pins.Click on photo for a larger pictureThe wires that connect the serial port connector to the oscillator and the LED also serve to hold the connector onto the printed circuit board.The antenna in this case is a 6 inch long wire. In CW mode, this wire is all that is needed to receive the signal anywhere in the house. A longer antenna will allow the whole block to receive the signal.By replacing the 1 megahertz oscillator with a 28.322 megahertz oscillator, and connecting the transmitter to a large amateur radio antenna (10 meter beam), I was able to send signals from California to Texas. To do that, you will want to get an amateur radio license.Learning Morse CodeThere are many free programs for helping you learn to decipher morse code in your head. Some of them are: cw_play, MorseMad, NuMorse, and MorseCat.For more information on radio, see the Recommended Reading section.source:。

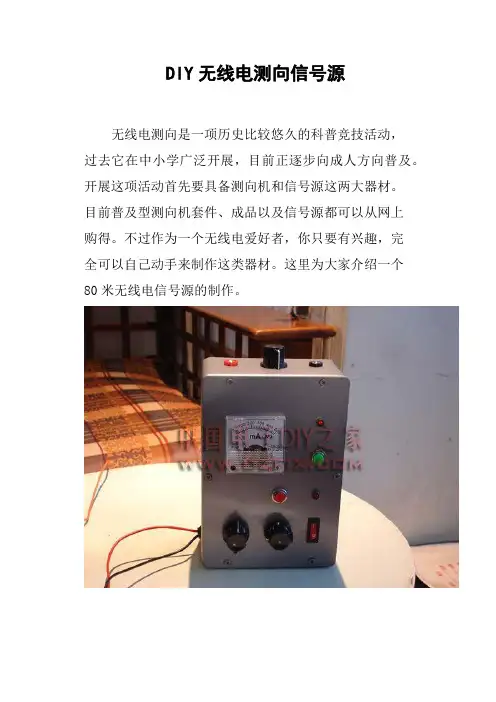

DIY无线电测向信号源
DIY无线电测向信号源无线电测向是一项历史比较悠久的科普竞技活动，过去它在中小学广泛开展，目前正逐步向成人方向普及。
开展这项活动首先要具备测向机和信号源这两大器材。
目前普及型测向机套件、成品以及信号源都可以从网上购得。
不过作为一个无线电爱好者，你只要有兴趣，完全可以自己动手来制作这类器材。
这里为大家介绍一个80米无线电信号源的制作。
制作前参阅了各类资料，确定了电路的方案，经细化后形成现在这个了线路。
电路大体上是由晶体振荡级、缓冲放大级、推动级、射频功放级和单片机发报控制电路所组成。
由3.579M晶体和T1组成的振荡级是个典型的电容三点式振荡电路，它的输出频率完全取决于晶体频率，所以你不用担心频率会有什么偏移。
之所以选择3.579MHz频率晶体，一是因为这个频率是在测向规定频率范围(80米测向频率规定在3.5MHz～3.6MHz之间);二这个晶体是市场比较容易买到的。
T2是个射极输出形式的电路，它用来放大B1输出的射频信号，以便提高驱动T3的能力。
T3则是用作射频功放前的推动部分，它的供电端(B2的上端)是受T4控制的，而T4的导通与否又是由光耦521所决定的，但真正的控制源头还是来自于单片机89S52第17脚。
单片机可以根据测向信号所需的节奏，通过控制T3的供电来影响射频的输出。
射频经过T3放大进入B2选频后由次级输出。
T4是个典型的丙类放大电路，由于无信号时晶体管处于截至状态，因此你不必担心它静态时的耗电。
B4是读取向外辐射高频电流用的，它和表头A配合能使你直观了解天线向外的辐射情况。
之后，射频进入天线，B5是天线的底部电感线圈，它可以使天线和功放获得合理匹配，使得天线最大限度地向外辐射能量。
单片机内部则根据测向规则，写入了测向所需的控制信号。
其中1～6脚分别接地后可以选择发报内容，它们的内容见表一：单片机10～15脚用于选择发报定时周期，它们的工作方式共有六种，详见表二：单片机和发射部分共用12V电池供电。
无线电发射的基本原理
无线电发射的基本原理无线电发射的基本原理是利用电磁辐射传播电信号。
无线电发射器将电能转化为电磁波能量，并通过天线辐射出去。
下面将从电磁波的概念、无线电发射器的构成和工作原理来解释无线电发射的基本原理。
首先，电磁波是由振荡的电场和磁场组成的，这两个场垂直并相互垂直地传播。
电磁波有很多特性，如频率、波长、振幅等。
其中频率是指单位时间内波峰通过某一点的次数，波长是指波峰之间的距离，振幅是指波的振动幅度。
无线电发射器由三个主要部分组成：信号源、调制电路和功率放大器。
信号源产生电信号，调制电路将电信号调制到不同的频率范围内，功率放大器将调制后的信号按照一定功率发送出去。
无线电发射器的工作原理如下：首先，信号源产生一个较低频率的基带信号，该信号是由声音、图像或其他信息源产生的模拟信号。
基带信号经过调制电路后，变成了高频信号。
调制的目的是将基带信号嵌入到一个较高频率的载波信号中，从而可以将信息信号传输到更远的距离。
调制通常使用频率调制（FM）或振幅调制（AM）。
频率调制通过改变载波信号的频率，实现基带信号的传输。
在FM调制中，基带信号的振幅固定不变，而频率围绕着载波频率进行小幅度的变化。
振幅调制则是通过改变载波信号的振幅来传输基带信号。
在AM调制中，基带信号的振幅随着载波信号的振幅的变化而变化。
调制电路产生调制信号后，进入功率放大器。
功率放大器的作用是将调制信号放大到适当的发射功率，并将其传输到天线上。
天线是连接发射器和外界空间的接口，它将电能传输为辐射能，然后通过空间传播。
当调制信号通过功率放大器后，将转化为电磁波能量。
这些电磁波以速度为光速的无线电波形式传播出去。
一旦电磁波达到接收器或天线，它们被转换回电信号，并经过相应的解调过程，将信息内容还原。
总结起来，无线电发射的基本原理是通过电磁辐射传播电信号。
在发射过程中，信号源生成基带信号，调制电路将基带信号嵌入到高频载波信号中，功率放大器将调制后的信号放大到合适的发射功率，然后通过天线辐射出去。
无线电的原理
无线电的原理无线电是一种将电信号通过电磁波传输的通信技术，是现代社会不可或缺的一部分。
它的原理主要涉及到电磁波的发射、接收、调制和解调等过程。
首先，无线电的原理基于电磁波发射的能力。
电磁波是一种由电场和磁场相互作用而产生的能量传播形式。
发射器通过改变电流或电压来产生高频电流，这些电流产生的交变电场和磁场相互作用，从而形成电磁波。
由于电磁波的频率很高，所以在传播过程中具有很好的穿透力和抗干扰能力。
其次，无线电的原理也涉及到接收器的工作原理。
接收器的功能是将电磁波转化为原始信号。
当电磁波与天线相互作用时，产生的电场和磁场会导致天线上的电荷分布发生变化。
这些变化的电荷通过接收器的放大器进行放大，然后经过解调电路，将高频信号转换为低频信号，从而还原出原始信号。
第三，无线电的原理还包括调制和解调的过程。
调制是将原始信号转换为适合传输的高频信号的过程。
常见的调制技术有调幅（AM）和调频（FM）等。
调幅是通过改变电压或电流的幅度来调控载波的振幅，从而在载波上携带原始信号的变化。
而调频则是通过改变载波的频率来携带原始信号的变化。
解调是接收端将调制过的信号还原为原始信号的过程。
解调的方法主要有包络检波和频率分离两种。
此外，无线电的原理也涉及到频率的选择和调节。
频率的选择取决于传输的信号和所处的频段。
不同的应用领域有着不同的频率要求，例如无线通信、广播和卫星通信等。
频率的调节是为了确保信号的稳定性和减少干扰。
综上所述，无线电的原理涉及到电磁波的发射、接收以及调制和解调等过程。
通过了解和研究无线电的原理，我们可以更好地理解和应用这一重要的通信技术，为社会进步和发展做出贡献。
自制简易无线调频话筒的电路图
自制简易无线调频话筒的电路图做为一个无线电爱好者，可能都经历过做无线话筒的经历，说实话做成功时那个兴奋啊，我记得，当时我用9018高频三极管做了个发射距离不到50m,可我抱它整整睡了一个晚上啊，第二天又了一个，配合两台收音机，做对讲机用啊。
全村人那么的羡慕啊，小小分享一下成功喜悦。
下面我们来说说今天做的简易高频话筒。
下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。
高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。
三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。
发射信号通过C7耦合到天线上再发射出去。
自制简易无线调频话筒电路图-无线通信电子电路图无线发射电路图：自制无线调频话筒的电路图自制无线调频话筒的电路图_电路图无线发射电路图：自制教学用调频无线话筒电路自制带稳压的无线调频话筒_电路图语音电路电路图：自制调频无线话筒电路图语音电路电路图：简易微型自制无线话筒电路图无线接收:自制简易无线调频发话器的电路图调频无线话筒的制作及电路-无线通信电子电路图自制教学用调频无线话筒电路_电路图简易微型自制无线话筒电路图_电路图无线发射电路图：调频无线话筒的电路图带稳压电路的调频无线话筒电路-无线通信电子电路图无线发射电路图：带稳压电路的调频无线话筒电路图自制教学用调频无线话筒_电路图无线接收电路图：三管调频无线话筒的制作电路调频无线话筒的电路图_电路图无线发射电路图：一款简易调频话筒（单管）采用Q5337的无线调频(FM)话筒电路图_电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易自制无线电原理
无线电是一种通过无线电波传输信息的技术。
它利用电磁波传输信号，使得信息可以在空间中传递，从而实现无线通信。
而自制无线电是指使用简单的材料和电子元件，自己动手制作一台无线电设备。
本文将介绍简易自制无线电的原理和制作步骤。
一、原理
简易自制无线电的原理基于电磁感应和电子放大。
当电流通过电线时，会产生一个围绕电线的磁场。
当电流的方向改变时，磁场的方向也会改变。
根据法拉第电磁感应定律，当磁场的强度发生变化时，周围的电线中会产生感应电流。
利用这一原理，我们可以实现无线电的接收和发射。
二、制作步骤
1. 收音机部分
我们需要准备一个简单的收音机电路。
我们可以使用一个电容和一个线圈来制作一个简易的调谐电路。
调谐电路的作用是选择特定频率的无线电信号。
当无线电信号通过线圈时，会在电容上产生电荷变化，从而产生音频信号。
我们可以通过连接一个耳机来听取该信号。
2. 发射部分
接下来，我们需要制作一个简单的发射电路。
我们可以使用一个震荡电路来产生无线电波。
震荡电路由一个电容和一个电感组成。
当电容和电感之间的电荷变化时，会产生高频振荡。
我们可以通过连接一个天线来发射这些无线电波。
3. 调频与解调
为了实现更稳定和高质量的无线电通信，我们还可以添加调频和解调电路。
调频电路可以将音频信号转换为无线电波的频率变化，从而实现信息的传输。
解调电路则可以将接收到的无线电信号转换回原来的音频信号，使我们能够听到声音。
三、注意事项
在制作自制无线电时，需要注意以下几点：
1. 了解相关法律法规，确保自制无线电设备的频率和功率符合规定。
2. 确保电路连接正确，电子元件的选用和布局合理，以确保无线电的正常工作和稳定性。
3. 注意安全问题，避免触电和短路等危险。
4. 在使用无线电设备时，应遵守相关的使用规范和礼仪，避免干扰他人的正常通信。
四、应用领域
简易自制无线电可以应用于很多领域，如业余无线电通信、科研实
验、教育学习等。
通过制作和使用自制无线电，我们可以更好地理解无线电的原理和技术，提高我们的实践能力和创新能力。
总结：
简易自制无线电是一项有趣且具有学习价值的实验。
通过制作自制无线电，我们可以更好地理解无线电的原理和技术，并将其应用于实际中。
希望本文的介绍能够帮助读者了解简易自制无线电的原理和制作步骤，并激发对无线电技术的兴趣。
最后，提醒读者在制作和使用自制无线电时要注意安全，并遵守相关规定和礼仪，以确保正常和合法的使用。
