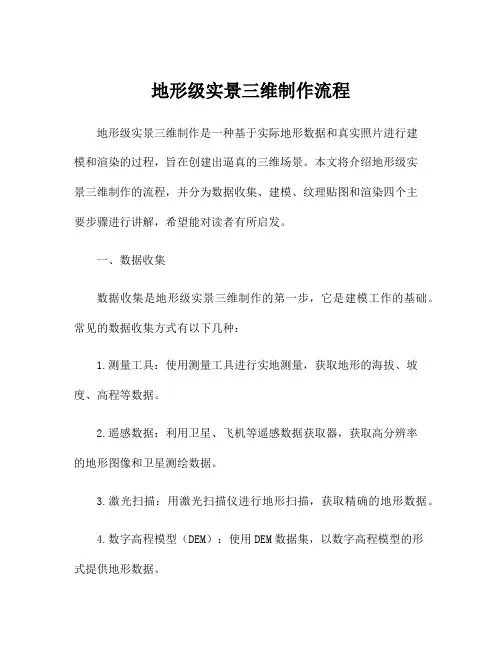

地形级实景三维制作流程
地形级实景三维制作流程地形级实景三维制作是一种基于实际地形数据和真实照片进行建模和渲染的过程，旨在创建出逼真的三维场景。
本文将介绍地形级实景三维制作的流程，并分为数据收集、建模、纹理贴图和渲染四个主要步骤进行讲解，希望能对读者有所启发。
一、数据收集数据收集是地形级实景三维制作的第一步，它是建模工作的基础。
常见的数据收集方式有以下几种：1.测量工具：使用测量工具进行实地测量，获取地形的海拔、坡度、高程等数据。
2.遥感数据：利用卫星、飞机等遥感数据获取器，获取高分辨率的地形图像和卫星测绘数据。
3.激光扫描：用激光扫描仪进行地形扫描，获取精确的地形数据。
4.数字高程模型（DEM）：使用DEM数据集，以数字高程模型的形式提供地形数据。
二、建模建模是地形级实景三维制作的核心部分，它涉及到将收集到的地形数据转换为可视化的三维模型。
建模可以分为以下几个大的步骤：1.地形平滑：根据收集到的地形数据，使用平滑算法将地形数据中的高低起伏转化为平滑的曲线。
2.高程调整：根据实际地形数据，对地形模型进行高程调整，确保模型与实际地形相匹配。
3.地貌细节：根据实地调查和遥感数据，增加地形模型的细节，如山脉、峡谷、河流等。
4.三维模型：根据建模需求，使用专业建模软件（如3ds Max、Maya等）创建三维模型，如建筑物、植被等。
5.碰撞检测：对建立的三维模型进行碰撞检测，以确保模型的稳定性和可用性。
三、纹理贴图纹理贴图是地形级实景三维制作的重要一环，它能使模型更加逼真。
纹理贴图可以分为以下几个步骤：1.纹理收集：收集地形实景数据、卫星照片、飞行影像等，作为纹理来源。
2.纹理处理：使用图像编辑软件，对收集到的纹理数据进行处理，如去除噪点、颜色校正等。
3.纹理映射：将处理后的纹理数据映射到三维模型上，使其与地形模型相匹配。
4.纹理融合：对不同纹理层进行融合，使得过渡自然，地形更加真实。
5.镜面反射：根据光照的角度和纹理贴图的特性，为模型设置镜面反射效果，增强真实感。
地形图转obj：如何使用3DMax制作三维地形图
地形图转obj：如何使⽤3DMax制作三维地形图
下载完成后将⾼程和卫星影像都导出成tif格式，⾸先将⾼程数据加载到Global Mapper内（图3），点击菜单栏上的“⼯具”→“设置”，在弹出的“配置”对话框中点击“投影”，在“投影”⼀栏将坐标系选择为UTM（图4）。
备注：由于直接导出的坐标系是WGS84（地理坐标）⽆法在3DMax中形成三维模型，所以需要将地图转换⼀下坐标系，⽐如UTM（平⾯坐标），这样⽅便建模。
点击“⽂件”→“输出”→“输出成海拔⽹格格式”（图5），在弹出的“选择输出格式”对话框中选择“DEM”，连续点击⼏个确定后将⾼程数据输出成.dem格式（图6）的⽂件备⽤。
在3ds max中加载.dem格式⽂件。
转Obj。

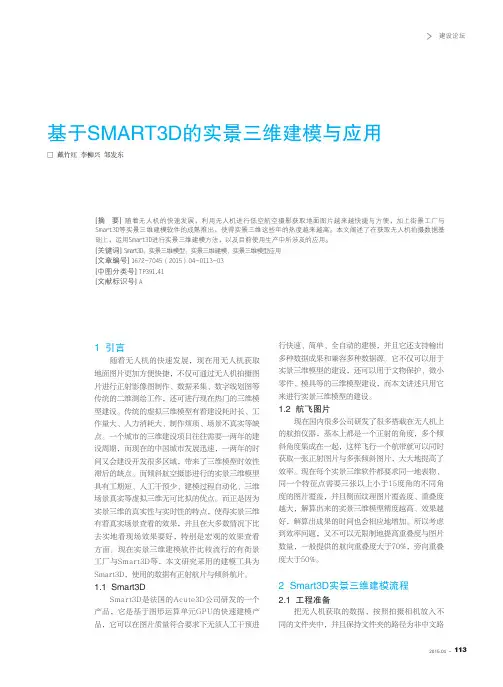

基于sMaRT3D的实景三维建模与应用
建设论坛2015.04 - 113基于sMaRT3D的实景三维建模与应用□ 戴竹红 李柳兴 邹发东[摘 要] 随着无人机的快速发展，利用无人机进行低空航空摄影获取地面图片越来越快捷与方便，加上街景工厂与Smart3D等实景三维建模软件的成熟推出，使得实景三维这些年的热度越来越高。
本文阐述了在获取无人机拍摄数据基础上，运用Smart3D进行实景三维建模方法，以及目前使用生产中所涉及的应用。
[关键词] Smart3D；实景三维模型；实景三维建模；实景三维模型应用[文章编号] 1672-7045（2015）04-0113-03 [中图分类号] TP391.41 [文献标识号] a1 引言随着无人机的快速发展，现在用无人机获取地面图片更加方便快捷，不仅可通过无人机拍摄图片进行正射影像图制作、数据采集、数字线划图等传统的二维测绘工作，还可进行现在热门的三维模型建设。
传统的虚拟三维模型有着建设耗时长、工作量大、人力消耗大、制作烦琐、场景不真实等缺点。
一个城市的三维建设项目往往需要一两年的建设周期，而现在的中国城市发展迅速，一两年的时间又会建设开发很多区域，带来了三维模型时效性滞后的缺点。
而倾斜航空摄影进行的实景三维模型具有工期短、人工干预少、建模过程自动化、三维场景真实等虚拟三维无可比拟的优点。
而正是因为实景三维的真实性与实时性的特点，使得实景三维有着真实场景查看的效果，并且在大多数情况下比去实地看现场效果要好，特别是宏观的效果查看方面。
现在实景三维建模软件比较流行的有街景工厂与Smart3D等，本文研究采用的建模工具为Smart3D，使用的数据有正射航片与倾斜航片。
1.1 smart3DSmart3D是法国的Acute3D公司研发的一个产品，它是基于图形运算单元GPU的快速建模产品，它可以在图片质量符合要求下无须人工干预进行快速、简单、全自动的建模，并且它还支持输出多种数据成果和兼容多种数据源。
它不仅可以用于实景三维模型的建设，还可以用于文物保护、微小零件、模具等的三维模型建设，而本文讲述只用它来进行实景三维模型的建设。
Smart3D Capture(基本介绍)
工具模块
• Smart3D Capture Viewer
– 可视化浏览工具，支持本地、在线数据浏览
• Smart3D Capture Setting
– License设置，任务序列指向设置
• Smart3D Capture SceneComposer
– 场景文件编辑工具
软件名词解释
• Photogroup（影像组）
软件名词解释
• AT(Aerotriangulation)
– 空三计算
• Point
– Keypoint(关键点)、Tiepoint(连接点)、Control Point(控制点)
• Reconstruction（重建） • Scene（场景）
– 虚拟的重建对象
• Tile（瓦片）
– 构成场景的若干个大小相同的数据切块
– 由一组具有相同内方位元素的影像构成 – 相机属性参数唯一（焦距、传感器尺寸、畸变等等）
• Photo（影像）
– 照片 – 外方位元素（位置+角元素）
• Component（影像组件）
– 有若干个影像组构成的连续立体像对
• Block（区块）
– 同一测区的全部影像
无人机倾斜摄影三维建模在农房确权登记发证项目中的有效应用
无人机倾斜摄影三维建模在农房确权登记发证项目中的有效应用摘要：不动产统一登记在我国已经积累了一定的工作经验，现今已经基本覆盖了国内所有的城市规划区，但在农房确权登记发证方面仍然存在房屋所有权确权发证率低、房地登记分离等方面的问题。
本文通过采集分析三维地理数据的方法来应对现场核实难、房地信息不对称等方面的问题，实现了不动产登记效率的显著提升，在农房确权登记中应用无人机倾斜摄影三维建模技术，嵌入国土部门不动产统一登记数据库，在一个统一平台中整合房、地、人等数据信息。
关键词：农房确权登记发证；三维模型；无人机倾斜摄影随着《不动产登记暂行条例实施细则》和《不动产登记暂行条例》的发布与实施，当前我国已经基本实现了不动产统一登记在城市规划区内的全面覆盖。
对于不动产统一登记工作来说，农村房屋确权登记也是一项十分重要的工作内容，但由于权籍调查取证难、房地信息缺失、乡镇区域分散以及受地域面积广等原因，仍然存在房屋所有权确权发证率低、房地登记分离等方面的问题[1]。
尤其是在老旧房屋所处地形复杂、分布比较零散的情况下，房地合一的难度更大。
在通过传统方法进行不动产权籍调查和房屋测量工作的同时，本次研究还引入了应用无人机倾斜摄影技术并建立了相应的三维模型，大幅提高了农房确权侠登记发证的效率，降低了外业工作量。
1农房确权登记发证工作的现状分析我国政府所推行的不动产登记是一项关乎民生的重要工程，该工程的一项主要任务就是全面落实农房确权登记发证，建立统一的乡村不动产数据库，实现统一权籍调查，统一颁发不动产权证。
然而，当前我国大多数要村庄并未在科学的指导与规划下进行建设，普遍存在“小、乱、散”的问题，致使测绘单位很难落实调查权属信息、地理信息采集等方面的工作[2]。
2倾斜摄影概述及技术优势2.1倾斜摄影倾斜摄影是通过在同一飞行平台上搭载的多台从垂直、倾斜等不同角度采集图像的传感器来获得地面物体完整的信息。
借助在倾斜摄影技术支持下所采集到的数据信息，能够根据一定的算法建立起三维模型，将三维模型与传统技术下所获取的图像结合起来，能够使地物地貌的三维坐标更加精确，形成更加接受实物的数字模型[3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用Smart3D建模软件生成三维地形过程本篇经验将和大家介绍以一组无人机倾斜摄影照片为原始数据，通过Smart3D 建模软件，重建生成三维地形的过程，希望对大家的工作和学习有所帮助！
工具/原料
•包括Smart3D建模软件
•一组垂直拍摄而且多角度、重叠度满足重建要求的航片
•航片对应的pos数据文件
概况
关于通过无人机航拍的照片，照片进行三维重建生产模型，一些情况下照片中是自带有GPS数据信息的，而另一些情况则是会导出一组无定位信息的照片和对应的pos数据文本。
前者我们直接新建区块，把照片直接导入给软件跑出结果就ok了。
那么，这次我们主要来谈论研究第二种情况，即照片和pos分开的情况。
END
区块导入表格的编辑
区别于第一种情况我们需要编辑下导入区块的表格，我们将照片的文件路径、参考坐标系、传感器的基本信息等信息嵌入到这个表格里，通过它来实现对照片和pos信息数据的导入。
后面的操作处理是跟直接导入照片的方法是没有差别的。
首先，我们看到原始数据的文件夹如下图所示，包括一组照片和相应的pos 文件，如下图所示：
1. 2
可以看到，这个pos数据是以文本文档的形式存在，如下图所示：
3
而在导入区块的过程当中，我们需要导入Excel表格，那么，这时需要运用一定的办公软件的技巧将其转换为Excel表格，这个表格需要包含如下图的4个工作表，如下图所示：
4
结果如下图所示：
5
Photogroups工作表中，名称列需要与照片工作表的PhotogroupName一致，如下图所示：
6 Photos工作表的编辑结果，如下图所示：
2.7
控制点工作表中，由于无人机航拍的区域不是很大，且对于建模成果的精度没有设定围，追求建成模型的速度，我们本次先不设控制点，很多朋友都是误把照片放到了这个工作表中，致使处理出现问题，需要注意一下。
编辑结果，如下图所示：
8
Options工作表中，是坐标系和照片路径的信息，设置如下，如下图所示：
3.9
到这一步为止，区块导入的表格就算编辑完毕了。
创建工程
1.1打开Smart3D软件，输入工程名称和存储路径，这里注意不要勾选创建
空区块，因为我们需要直接导入表格来导入区块，示意图如下图所示：
2. 2
此时，导入上述的Excel表格，如下图所示：
3. 3
这里要提到前面的表格当中，各个工作表的英文名称务必要正确，这里我就是漏了一个字母，提示表格导入失败，如下图所示：
4. 4
返回修改，重新导入，结果如下图所示：
5. 5
可以看到，一个工作区块被顺利导入，接下来就可以开始处理工作了。
空三处理
1. 1
区块导入之后，首先要对照片组做个检查，查看是否有丢失的情况，如下图所示：
2. 2
检查无误即可接着处理，否则返回照片组重新整理。
如下图可以看到，之前的区块导入的表格关于影像组的基本信息都体现出来了，如下图所示：
3. 3
照片组的每一影像都可以预览到其图像且可以打开其路径，空三还没开始前，每影像的姿态是未知的，如下图所示：
4. 4
3Dview中，每影像代表一个点，可以看到它们都是按照一定规则排列的，没有飘离出去的，若有，可以直接删除，如下图所示：
5. 5
一切检查工作正常，点击空三按钮，如下图所示：
6. 6
输入空三名称，如下图所示：
7.7
选择定位方式，如下图所示：
8.8 设置默认当前参数，如下图所示：
9.9 提交后，准备空三处理，如下图所示：
10.10 开启Engine，空三处理开始，如下图所示：
11.11
空三结束后查看精度报告，发现每照片都被识别处理，如下图所示：
12.12
影像组的照片全部被定位完毕，如下图所示：
13.13
3Dview中照片摄取围与区域模型之间的关系图，如下图所示：
END
重建生成模型
1. 1
点击提交重建按钮，如下图所示：
2. 2
在Spatial framework中调整模型生成区域的大小，如下图所示：
3.3这里重点说明下模型分块生成的方法。
同样在Spatial framework中，
默认是不分块的（No tiling），如下图所示：
4. 4
上图第二个红框中的Expected maximum RAM usage per job代表每项处理任务的最大期望存值，这就要求处理该任务的计算机可用存必须保证大于这个存值，集群处理中，每台计算机的可用存必须有高于期望存的容量。
而当前的处
理任务中，期望存值是14个G，对于处理它的只有4G装机存的计算器显然是不可行的，这时，我们需要作出分块处理，使得每块处理所需的存控制在计算器的可用存以下。
因此，我们将数据规则分块处理，将每块的边长分为200米，共23个区块，期望存降低为2.7G，如下图所示：
5. 5
分完块的数据，各瓦片可以在Reference 3D Model预览，如下图所示：
6. 6
一切准备就绪，如下图所示：
7.7 提交生成模型，如下图所示：
8.8 输入模型名称，如下图所示：
9.9 选择模型种类，如下图所示：
10.10 生成OSGB的三维模型，如下图所示：
11.11 选择全部的区块生成，如下图所示：
12.12
指定模型的保存路径，如下图所示：
13.13
到这里参数设置完毕，打开Engine，开始生成模型，如下图所示：
14.14
模型生成后可以看到各个瓦片的生成情况，如下图所示：
15.15 处理中的参数选择及坐标系，如下图所示：
END
网络发布
1.对于由多个Tile组成的OSGB格式的Production数据，Acute3D viewer
浏览工具是无法直接同时加载浏览整体的三维模型的。
这里介绍一个简单直接的方法——通过Wish3D网络发布三维数据。
2.将成果文件夹中的data文件夹打包为ZIP压缩包，如下图所示：
3.在wish3d上传，如下图所示：
4.编辑完作品信息后，上传成功的模型效果，如下图所示：
5.上图可以看到，除了加载浏览模型以外，还可以对模型添加标注（文字、
图片、视频、全景），设置飞行路径，量测模型高度应用功能等，如下图所示：。
