霍尔传感器在测量系统中的原理及测量方法
霍尔传感器的应用以及原理
霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。
它通过测量磁场变化来检测物体的位置、速度和方向等信息。
本文将介绍霍尔传感器的原理以及它在不同领域的应用。
2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。
这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。
通过测量霍尔电压的变化，可以得到与磁场相关的信息。
霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。
霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。
增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。
输出电路根据需求将电信号转换成数字信号或模拟信号输出。
3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。
在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。
在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。
3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。
在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。
此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。
3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。
在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。
在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。
3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。
在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。
在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。
4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。
霍尔式传感器转速测量系统的设计课件
设计时应考虑选择合适的算 法，以准确提取转速信息。
还需要考虑如何将转速值进行 显示或输出，以满足用户的需
求。
05
系统测试与验证
测试环境搭建
01Biblioteka 0203测试设备霍尔式传感器、转速计、 信号发生器、示波器、数 据采集卡等。
测试环境
搭建一个封闭的测试环境 ，模拟实际工作条件，包 括温度、湿度、振动等环 境因素。
要根据传感器的输出信号特性和系统要求， 选择合适的放大器和反馈回路，以保证信号 放大的效果和稳定性。
信号处理电路设计
01
信号处理电路的作用
对放大后的信号进行进一步的处理，如滤波、整形等，以便得到准确的
转速信息。
02
信号处理电路的组成
主要包括比较器、滤波器、触发器等部分。
03
信号处理电路的设计要点
要根据系统的测量精度和抗干扰能力要求，选择合适的比较器和滤波器
霍尔元件
利用霍尔效应制成的半导体元件， 能够将磁场信号转换为电信号。
霍尔元件工作原理
当磁铁靠近霍尔元件时，由于磁场 的作用，霍尔元件内部产生霍尔电 动势，从而输出相应的电压信号。
霍尔式传感器的应用
转速测量
利用霍尔式传感器测量旋转物 体的转速，通过测量磁铁的旋
转速度来计算转速。
磁场检测
霍尔式传感器可用于检测磁场 强度、方向和变化，广泛应用 于电机控制、磁记录等领域。
位置检测
通过检测磁场的变化，霍尔式 传感器还可以用于检测物体的 位置和位移，如接近开关、位 移传感器等。
电流检测
在电力系统中，霍尔式传感器 可用于测量电流大小和方向， 具有测量精度高、线性度好等
优点。
03
系统硬件设计
（精品）霍尔传感器测量电机转速（整理）
霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。
本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。
二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。
由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。
根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。
脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。
霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。
其大小和外磁场及电流大小成比例。
霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。
在这里选用美国史普拉格公司(SPRAGUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。
2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C8051F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。
在这里采用简单的比例调节器算法(简单的加一、减一法)。

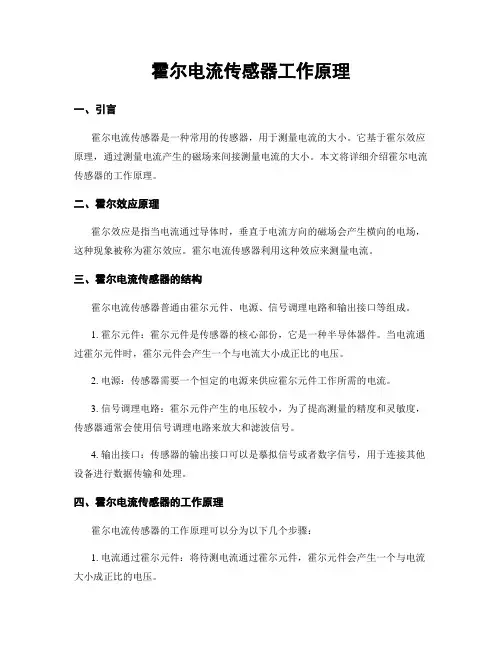

霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的传感器，用于测量电流的大小。
它基于霍尔效应原理，通过测量电流产生的磁场来间接测量电流的大小。
本文将详细介绍霍尔电流传感器的工作原理。
二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会产生横向的电场，这种现象被称为霍尔效应。
霍尔电流传感器利用这种效应来测量电流。
三、霍尔电流传感器的结构霍尔电流传感器普通由霍尔元件、电源、信号调理电路和输出接口等组成。
1. 霍尔元件：霍尔元件是传感器的核心部份，它是一种半导体器件。
当电流通过霍尔元件时，霍尔元件会产生一个与电流大小成正比的电压。
2. 电源：传感器需要一个恒定的电源来供应霍尔元件工作所需的电流。
3. 信号调理电路：霍尔元件产生的电压较小，为了提高测量的精度和灵敏度，传感器通常会使用信号调理电路来放大和滤波信号。
4. 输出接口：传感器的输出接口可以是摹拟信号或者数字信号，用于连接其他设备进行数据传输和处理。
四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理可以分为以下几个步骤：1. 电流通过霍尔元件：将待测电流通过霍尔元件，霍尔元件会产生一个与电流大小成正比的电压。
2. 电压信号放大：传感器中的信号调理电路会放大霍尔元件产生的电压信号，以提高测量的精度和灵敏度。
3. 信号滤波：为了去除噪声和干扰，传感器中的信号调理电路会对信号进行滤波处理，使得输出信号更加稳定和可靠。
4. 输出信号转换：根据传感器的设计，输出接口可以是摹拟信号或者数字信号。
摹拟信号可以直接连接到其他设备进行数据处理，数字信号则需要经过模数转换后才干使用。
五、应用领域霍尔电流传感器广泛应用于各个领域，如电力系统、工业自动化、电动车辆等。
具体应用场景包括：1. 电力系统：用于测量电力系统中的电流大小，以监测电力负荷和保护设备。
2. 工业自动化：用于测量机器设备中的电流，以监测设备的工作状态和进行故障诊断。
3. 电动车辆：用于测量电动车辆中的电流，以监测电池状态和控制电动机的输出功率。
霍尔传感器测速原理
霍尔传感器测速原理霍尔传感器是一种常用的测速传感器，它利用霍尔效应来测量物体的速度。
霍尔效应是指当导体在磁场中运动时，会在其两侧产生电势差的现象。
这种效应被广泛应用在传感器领域，特别是在测速传感器中起着重要作用。
霍尔传感器测速原理的核心是利用霍尔效应来测量物体运动时产生的电势差，从而计算出物体的速度。
在实际应用中，通常会将霍尔传感器安装在运动物体上，当物体运动时，磁场会随之改变，从而产生电势差。
通过测量这个电势差的大小，就可以得到物体的速度信息。
为了更好地理解霍尔传感器测速原理，我们可以从以下几个方面进行分析：首先，霍尔传感器的工作原理是基于磁场的变化来测量速度的。
当物体运动时，磁场会随之改变，导致霍尔传感器两侧产生不同的电势差。
这个电势差的大小与物体的速度成正比，因此可以通过测量电势差的大小来得到物体的速度信息。
其次，霍尔传感器的工作原理还涉及到霍尔元件的特性。
霍尔元件是一种半导体器件，可以感应到磁场的变化，并产生相应的电势差。
通过合理设计和布置霍尔元件，可以实现对物体速度的精确测量。
最后，霍尔传感器测速原理还需要考虑到信号处理的问题。
由于霍尔传感器产生的电势差是微小的，需要经过信号放大、滤波等处理才能得到准确的速度信息。
因此，在实际应用中，需要配合其他电路和器件来对霍尔传感器的输出信号进行处理，从而得到准确的速度数据。
总的来说，霍尔传感器测速原理是基于霍尔效应的物理原理来实现的。
通过合理设计和布置霍尔元件，以及配合信号处理电路，可以实现对物体速度的精确测量。
霍尔传感器在工业控制、汽车电子等领域有着广泛的应用，对于实现精准测速具有重要意义。
通过对霍尔传感器测速原理的深入理解，可以帮助我们更好地应用和优化测速系统，提高系统的稳定性和精度，满足不同领域对速度测量的需求。
同时，也可以促进对霍尔效应等物理现象的深入研究和应用，推动传感器技术的发展和创新。
霍尔电流传感器的工作原理和测量方法及应用的详细资料介绍
霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。
今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。
霍尔电流传感器工作原理
1、直放式(开环)电流传感器(CS系列)
图1.开环霍尔电流传感器原理
当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。
一般的额定输出标定为4V。
2、磁平衡式(闭环)电流传感器(CSM系列)。
霍尔电流传感器工作原理
霍尔电流传感器工作原理引言：霍尔电流传感器是一种广泛应用于电力系统、工业自动化等领域的电流测量装置。
它通过霍尔效应来实现对电流的非接触式测量，具有高精度、低功耗和可靠性强等优点。
本文将详细介绍霍尔电流传感器的工作原理。
一、霍尔效应霍尔效应是指在导电体中，当有电流通过时，垂直于电流方向的方向上会产生横向电场，从而在该方向上引起电压差。
即当导电体中有电流通过时，垂直于电流方向的方向上会产生电势差。
霍尔效应是基于磁场对电子运动轨迹的影响而产生的。
当导电体中出现电流流动时，磁场会改变电子的移动方向，从而在材料中产生电场。
二、霍尔电流传感器的基本构成霍尔电流传感器主要由霍尔元件、信号处理电路和输出电路组成。
其中，霍尔元件用于对电流进行感测，将电流转化为电压信号；信号处理电路用于放大和滤波电压信号，从而提高传感器的灵敏度和稳定性；输出电路则将处理后的信号输出给外部系统进行进一步处理或显示。
三、霍尔电流传感器的工作原理在霍尔电流传感器中，霍尔元件是关键组成部分。
霍尔元件通常采用半导体材料制造，具有霍尔效应的特性。
当电流通过传感器的导电体时，导电体周围会形成一个磁场。
这个磁场会对霍尔元件内的载流子运动轨迹产生影响，从而引发霍尔电势的产生。
具体来说，当电流通过传感器的导电体时，磁场会使霍尔元件内的载流子偏转，从而形成一个电势差。
这个电势差就是霍尔电势，与通过传感器的电流成正比。
霍尔元件的一侧接收到的电势会高于另一侧，形成一个电压差。
通过测量这个电压差，就可以得到通过传感器的电流大小。
四、霍尔电流传感器的特点1. 非接触式测量：霍尔电流传感器采用霍尔效应实现电流测量，无需直接接触测量物，不会对被测电路产生影响，同时能够测量交流和直流电流。
2. 高精度：由于采用半导体材料制造，霍尔电流传感器具有很高的精度和稳定性，能够满足对精密测量的需求。
3. 快速响应：霍尔电流传感器对电流变化的响应速度很快，能够捕捉到瞬时电流的变化情况，适用于对动态电流的测量。
霍尔传感器原理
霍尔传感器原理霍尔效应是指当电流通过某些材料时，材料两侧产生一种垂直于电流方向的电压，且与电流和磁场的方向有关。
利用这种效应，可以制造出霍尔传感器来测量电流、磁场、速度等物理量。
本文将着重介绍霍尔传感器的原理及其应用。
一、霍尔效应的基本原理霍尔效应是由美国物理学家愛德華·赫爾（Edwin Hall）于1879年首次发现的。
它发生在半导体材料或金属中，在磁场的作用下，电子受到洛伦兹力的作用而偏转，使得电子在材料中形成一个侧向堆积，从而在材料两侧产生一个垂直于电流方向的电势差。
二、霍尔传感器的工作原理霍尔传感器的基本结构是一个矩形的霍尔片，两侧连接电源，底部连接测量电路。
当通过霍尔片的电流受到磁场的影响时，霍尔片两侧产生的电势差（霍尔电压）会被测量电路检测到。
霍尔传感器的工作过程可以分为以下几个步骤：1. 电流输入：将电流引入霍尔片。
2. 磁场作用：在霍尔片周围施加一个磁场，可以是恒定的磁场或者是变化的磁场。
3. 电子受力：磁场作用下，通过霍尔片的电流中的电子受到洛伦兹力的作用而偏转。
4. 电势差产生：电子偏转后，在霍尔片两侧产生一个垂直于电流方向的电势差。
5. 电势差检测：测量电路检测霍尔电压，将其转换为电信号输出。
三、霍尔传感器的应用领域1. 测量电流：霍尔传感器可以根据电流的大小来测量电流值，被广泛应用于电力系统、电机控制和电子设备等领域。
2. 检测磁场：由于霍尔传感器对磁场的敏感性，可以用于检测磁场的强度和方向，广泛应用于磁力计、磁铁检测等领域。
3. 测速：霍尔传感器可以通过检测旋转物体上的磁铁，来测量物体的旋转速度。
因此，在汽车、航天器和工业生产中的转速测量中得到了广泛的应用。
4. 位置检测：利用霍尔传感器和磁导轨，可以检测物体的位置和位置的变化。
这在自动门、电梯和机械手等领域具有重要的应用价值。
总结：霍尔传感器是一种利用霍尔效应测量电流、磁场和速度等物理量的装置。
它的工作原理是基于电流通过材料时发生的霍尔效应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔传感器在测量系统中的原理及测量方法
电流的测量采用磁平衡式霍尔电流传感器传感器可测量从直流到100kHz 的交流量
在自动测控系统中,常需要测量和显示有关电参量。
目前大多数测量系统仍采用变压器式电压、电流互感器,由于互感器的非理想性,使得变比和相位测量都存在较大的误差,常需要采用硬件或软件的方法补偿,从而增加了系统的复杂性。
采用霍尔检测技术,可以克服互感器这些缺点,能测量从直流到上百千赫兹的各种形状的交流信号,并且达到原副边不失真传递,同时又能实现主电路回路和电子控制电路的隔离,霍尔传感器的输出可直接与单片机接口。
因此霍尔传感器已广泛应用于微机测控系统及智能仪表中,是替代互感器的新一代产品。
在此提出了利用霍尔传感器对电参量特别是对高电压、大电流的参数的测量。
l 测量原理
1 霍尔效应原理
如图1 所示,一个N 型半导体薄片,长度为L,宽度为S,厚度为d,在垂直于该半导体薄片平面的方向上,施加磁感应强度为B 的磁场,若在长度方向通以电流Ic 则运动电荷受到洛伦兹力的作用,正负电荷将分别沿垂直于磁场和电流的方向向导体两端移动,并*在导体两端形成一个稳定的电动势UH,这就是霍尔电动势(或称之为霍尔电压),这种现象称为霍尔效应。
霍尔电压的大小
UH=RIB/d=KHICB,其中R 为霍尔常数；KH 为霍尔元件的乘积灵敏度。
2 用霍尔传感器测量电参量的原理。
