汽车车身及整讲义车噪声
汽车车身噪声与振动控制技术
汽车车身噪声与振动控制技术汽车在行驶过程中会产生各种各样的噪声和振动，这些噪声和振动不仅会影响驾驶者的舒适性，还有可能导致车辆的损坏以及对周围环境造成污染。
因此，控制汽车车身噪声和振动成为了汽车制造商和工程师们的重要任务之一。
随着科技的进步，汽车车身噪声与振动控制技术也得到了长足的发展。
1. 汽车噪声和振动的来源在了解和掌握噪声和振动控制技术之前，我们首先需要了解噪声和振动的来源。
汽车车身噪声和振动主要来自于以下几个方面：1.1 发动机噪声和振动：汽车的发动机是噪声和振动产生的主要源头之一。
机械运转和爆炸过程会产生很大的噪声和振动。
1.2 路面噪声和振动：汽车在行驶过程中，轮胎和地面的摩擦会产生噪声和振动。
1.3 车辆空气动力学噪声和振动：汽车在高速行驶时，车身与空气的相互作用也会产生噪声和振动。
1.4 车辆骨架噪声和振动：车辆的车架、车身等部件之间的连接和振动也会引起噪声和振动。
2. 噪声和振动控制技术为了降低汽车车身噪声和振动，汽车制造商采用了许多控制技术。
以下是一些常见的噪声和振动控制技术：2.1 降噪材料的应用：制造商在汽车的车身、座椅和地毯等区域采用吸音材料和隔音材料，以吸收和隔离噪声。
2.2 噪声和振动的隔离：通过改善车辆的悬挂系统和减震系统，阻止噪音和振动传递到车身。
2.3 发动机和排气系统的优化：优化发动机和排气系统的设计，减少机械运转和爆炸过程中产生的噪声和振动。
2.4 车身结构的优化：改善车身结构和连接方式，降低车辆骨架噪声和振动。
3. 新技术在噪声和振动控制方面的应用随着科技的不断发展，还有一些新的技术在汽车车身噪声和振动控制方面得到了应用。
3.1 主动噪声和振动控制技术：该技术使用传感器和控制器，对车辆的噪声和振动进行实时监测和控制，以达到降低噪声和振动的效果。
3.2 振动能量回收技术：该技术利用车辆行驶时产生的振动能量，将其转化为电能并储存起来，从而减少能量浪费和噪声产生。

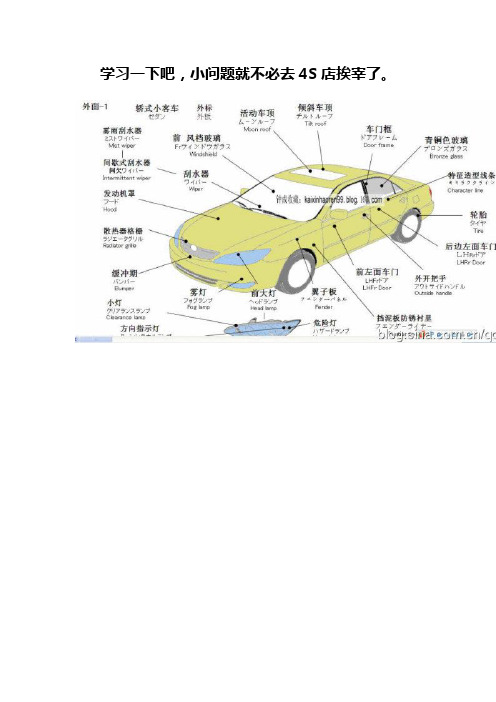

(最新经营)汽车4s秘密讲义自己修车实用又省钱
学习一下吧，小问题就不必去4S店挨宰了。
1、排气管冒黑烟：故障判定：真故障。
原因分析：表明混合气过浓，燃烧不完全。
主要原因是汽车发动机超负荷，气缸压力不足，发动机温度过低，化油器调整不当，空气滤芯堵塞，个别气缸不工作及点火过迟等。
排除时，应及时检查阻风门是否完全打开，必要时进行检修；熄火后从化油器口看主喷管，若有油注出或滴油，则浮子室油面过高，应调整到规定范围，拧紧或更换主量孔；空气滤清器堵塞，应清洗、疏通或更换。
2、车辆的排气管排出蓝色的烟雾：故障判定：真故障。
原因分析：是由于大量机油进入气缸，而又不能完全燃烧所致。
拆下火花塞，即可发现严重的积炭现象。
需检查机油尺油面是否过高；气缸与活塞间隙是否过大；活塞环是否装反；进气门导管是否磨损或密封圈是否损坏；气缸垫是否烧蚀等，必要时应予以修复。
3、车辆排气管冒白烟，冷车时严重，热车后就不冒白烟了：故障判定：假故障。
原因分析：这是因为汽油中含有水分，而发动机过冷，此时进入气缸的燃油未完全燃烧导致雾点或水蒸气产生形成白烟。
冬季或雨季当汽车初次发动时，常常可以看到排白烟。
这不要紧，一旦发动机温度升高，白烟就会消失。
此情况不必检修。
4、发动机噪声大，车辆原地踩加速踏板时，有“隆、隆”异响，发动机舱内有振动感。
故障判定：使用类故障。
原因分析：举升车辆，可看到发动机的底护板有磕碰痕迹。
如果路面有障碍物而强行通过，发动机底护板就要被磕碰。
底护板变形后与发动机油底壳距离变近，如果距离太近，当加速时油底壳与底护板相撞就会发出异响且使车身振动。
所以，行车中一定要仔细观察路面，不要造成拖底现象发生。
处理方法：拆下底护板，压平校正即可。
5、车辆的转向盘总是不正，一会向左，一会向右，飘忽不定：故障判定：真故障。
原因分析：这是由于固定于转向机凹槽中的橡胶限位块已完全损坏导致。
将新限位块装复后，故障完全消失。
6、每次开启空调时，其出风口有非常难闻的气味，天气潮湿时更加严重：故障判定：维护类故障。
车辆噪声的测量、评价、控制以及噪声源的识别
车辆噪声的测量、评价、控制以及噪声源的识别1车外噪声源影响车外噪声的主要有发动机噪声、冷却噪声、排气噪声、轮胎辐射噪声和排气系统的再生辐射噪声以及其他机械噪声。
这些噪声一般在中高频范围内，由于车外噪声直接构成了对周围环境的污染排放，因此各国都有严格的限值和测试方法。
2车外噪声的测量和评价A、加速行驶车外噪声测量及评价：加速行驶车外噪声是对于整车噪声水平等综合评价，是汽车认证最重要的指标之一。
各国的认证标准对测量方法的规定基本相同(包括刚刚颁布我国标准GB1495-2002)，由于各国发展水平不同因此限制有一定的差异(比如：GB1495-2002对于轿车的限值要比欧洲大3dB(A))。
目前最具先进性而且被广泛采用的要属欧共体51号法规(ECE Reg. No. 51)。
测量方法和相应的限值。
值得说明的是：法规只是国家或地区间总体水平等体现，汽车企业为了保持产品的领先地位，往往有更为严格的公司内部限值，作为产品开发的目标。
B、汽车定置噪声测量：它实际上是整车无负荷状态下对发动机和排气噪声的评价，一般作为对车外噪声评价的补充，其方法和限值标准也是作为车外加速噪声测量标准的附件。
3车外NVH噪声的控制车外噪声的控制主要是对于噪声源的控制，有效的降低各声源的噪声是保证整车噪声的唯一和根本途径。
降噪是一项费时且投入很高的工作，因此必须首先正确识别影响整车噪声的主要声源。
常用的方法是噪声分解，在整车级分解方法是通过工况排除，系统(或部件)排除和包裹法。
其目的是为了把某一声源从总的噪声中分离出去。
在噪声的振动控制中，进行噪声源进行识别是重要的工作内容之一。
它为噪声的控制提供了基础，决定着噪声控制所努力的方向。
因此，国际上对噪声源识别方法的研究随着科学技术的发展不断深入。
A.传统的噪声源识别方法主观评价法: 近场测量法、选择运行法、铅覆盖法、表面振动速度(加速度)法、频率分析法B.利用现代信号处理技术进行噪声源识别：相干诊断方法、分布噪声源的相干诊断方法、噪声源的层次诊断法、倒频谱法、自回归谱法、.表面声强法、声强法、自适应除噪技术(ANC)C.利用现代图象识别技术进行振动噪声测量：全息摄影技术、电图象干涉测量车外噪声控制的最重要得组成部分是发动机噪声的控制，发动机是汽车的主要噪声源，因此降低发动机的噪声是降低整车噪声的主要措施。
汽车产生噪声的因素及控制措施
汽车产生噪声的因素及控制措施摘要：随着汽车噪声研究迅速发展，噪声目标制定得越来越高，理想的噪声控制目标应该是令人容易接受的，时间长了也不令人厌烦的、完全符合顾客要求的、并具有动力感觉的噪声。
因此，汽车的噪声性能虽不是汽车的基本性能，但却是汽车的质量指标，随着人们对汽车的进一步认识了解，汽车噪声将会决定汽车的销售状况，主宰着汽车市场。
汽车的噪声性能也毫无疑问的成为了非常重要的一项汽车质量指标。
关键词：汽车噪声；产生因素；控制措施一、引言汽车噪声是交通噪声和城市环境噪声的主要组成部分。
汽车噪声一方面对在外界环境工作和生活的人们造成的影响越来越大，另一方面也对驾乘人员的健康有直接的危害。
自上世纪8O年代初改革开放以后，随着我国国民经济的快速增长，我国的汽车制造厂不断增加，国内汽车的保有量迅猛上升，在汽车工业迅速发展的同时，汽车这种流动污染源也在不断地对我们的生存环境制造着种种污染，其中就包括车辆行驶噪声，尤其是加速行驶车外噪声对公共环境的污染这一主要污染因素。
汽车噪声可使学习工作效率降低，产品质量下降，在特定条件下甚至成为社会不稳定的因素之一。
所以汽车噪声的控制，不仅关系到乘坐舒适性，而且还关系到环境保护。
然而一切噪声又源于振动，振动能够引起某些部件的早期疲劳损坏，从而降低汽车的使用寿命；过高的噪声既能损害驾驶员的听力，还会使驾驶员迅速疲劳，从而对汽车行驶安全性构成了极大的威胁。
所以汽车噪声的控制，也关系到汽车的耐久性和安全性。
二、产生汽车噪声的因素及控制措施汽车噪声的大小是衡量汽车质量水平的重要指标，它反映出汽车的质量和技术性能的高低。
汽车是一个包括各种不同性质噪声的综合噪声源，按噪声产生的过程和原理，主要分为与发动机有关的声源和与汽车行驶有关的声源。
与发动机有关的声源主要有：发动机进、排气噪声；冷却风扇噪声；发动机燃烧噪声和机体各部件振动辐射噪声。
另外还包含其附件，如发动机、空压机、机油泵、水泵等辐射的噪声。
9汽车车身及整车噪声
9.2车内噪声及其控制
9.2.3车内噪声控制方法 6.车内噪声的主动控制 车内降噪的主动控制是在车内声场中引入受控制的声激励源来产生 反噪声场，通过驻波作用来降低车内噪声。
对嗡嗡声的主动噪声控制
24
9.3汽车整车噪声及其控制
9.3.1汽车整车噪声的分类及汽车噪声标准 1.分类 根据汽车降噪对环境的影响分为：车内噪声、车外噪声。 汽车的噪声源主要有：汽车发动机噪声、底盘噪声、车身噪声及汽 车附件和电气系统噪声。
14
9.2车内噪声及其控制
9.2.2车内噪声的产生机理、特性及传播途径 4.车内轰鸣声产生机理 当汽车已某些特定的速度行驶时，或发动机以某些特定转速工作时， 在乘坐室产生的很大峰值的噪声——车内轰鸣声。 车内轰鸣声有如下特点：
(1)在频谱图上与其相邻的频率成分相比，具有很高的声压峰值，且 频带很窄，接近于纯音；
汽车振动与噪声控制
主讲：胡爱军
1
第9章
9.1车身结构噪声及其控制 9.2车内噪声及控制 9.3汽车整车噪声及控制 9.4汽车噪声有源控制
车身及整车噪声
2
9.1车身结构噪声及其控制
车身结构噪声主要由两部分组成：一是车身结构振动噪声；二是 空气与车身之间的冲击和摩擦噪声，即空气动力学噪声。
通常情况下，车身结构振动噪声对车身结构噪声的贡献要大于空气 动力学噪声。
采用流线型车身并尽量减少凸出部件。对于必须暴露在外的部件要 尽可能设计成流线型，这样可以减小空气涡流，减小空气与车身的撞击 与摩擦。
7
9.2车内噪声及其控制
9.2.1车内噪声
汽车内部噪声不但增加驾驶人员的疲劳，而且影响车辆行驶安全。 车内噪声主要取决于乘坐室的减振隔声性能，重量轻的承载式车身 结构和类似的减轻车身重量的措施被认为可能增大车内噪声，尤其是低 频噪声，低频噪声频率主要为20~200Hz。 车身壁板的振动和噪声有紧密关系，且乘坐室空腔的共振会放大噪 声。解决方法是在车辆设计阶段，利用现代振动力学与声学分析方法， 预测车内噪声特性，实现优化设计；并通过实车测试，改进设计及工艺， 使得车内噪声处于最优水平，最大限度地改善车辆乘坐舒适性，减轻驾 乘人员的疲劳。
汽车噪声(教案)
汽车公害
国产中型载货汽车车外加速行驶噪声声源分解比例见下图。
第四节 汽车噪声 首页 前页 后页 末页 5/80
汽车运用工程
一、汽车噪声源
汽车公害
噪声的强弱不但与汽车和发动机的 类型及技术状况好坏密切相关
还与车速、发动机转速、载荷以及 道路状况有关。
第四节 汽车噪声 首页 前页 后页 末页 6/80
一、汽车噪声源
汽车公害
汽车是一个综合噪声源，汽车行驶产生的这种综 合声辐射称为汽车噪声。
汽车噪声
➢发动机噪声 ➢传动系噪声 ➢轮胎噪声 ➢车身噪声 ➢喇叭噪声 ➢特种车辆的警报噪声
第四节 汽车噪声 首页 前页 后页 末页 2/80
汽车运用工程
一、汽车噪声源
汽车公害
汽车噪声源包括与发动机工作有关的噪声源和与 汽车行驶有关的噪声源两类，如下图。
第四节 汽车噪声 首页 前页 后页 末页 31/80
汽车运用工程
二、发动机噪声
2.机械噪声
汽车公害
气门噪声与气门 运动速度成正比。
高速时气门发生 不规则运动的原 因主要是惯性力 过大，以致超出 了气门弹簧的弹 力。
气门噪声与气门运动速度之间的关系
第四节 汽车噪声 首页 前页 后页 末页 32/80
第四节 汽车噪声 首页 前页 后页 末页 19/80
汽车运用工程
二、发动机噪声
1.燃烧噪声
汽车公害
气缸压力级(dB)
直喷式柴油机负荷 对柴油机气缸压力 频谱曲线的影响
在怠速或小负荷时， 由于着火延迟期内 喷入的燃料少，压 力增长率低，相应 的燃烧噪声也明显 下降。
第四节 汽车噪声 首页 前页 后页 末页 20/80
汽车噪声噪声检测标准是什么
汽车噪声噪声检测标准是什么任何东西都有可能发生噪声污染，现如今，随着汽车保有量的增加，汽车噪声污染问题越来越受到社会和公众的重视。
为此国家也出台了汽车噪声噪声检测标准，目的就是要求汽车企业在生产汽车时，要确保汽车达标。
这也是社会发展的要求，保障人民群众健康，具体的标准可以到本文了解。
任何东西都有可能发生噪声污染，现如今，随着汽车保有量的增加，汽车噪声污染问题越来越受到社会和公众的重视。
为此国家也出台了汽车噪声噪声检测标准，目的就是要求汽车企业在生产汽车时，要确保汽车达标。
这也是社会发展的要求，保障人民群众健康，具体的标准可以到本文了解。
▲一、汽车噪声噪声检测标准是什么根据《机动车运行安全技术条件》和《机动车噪声测量方法》，汽车规定最大的噪声级别如下：车辆类型车外最大允许噪声级[dB(A)]载货汽车 92 90 89轻型越野车 89公共汽车 89 88轿车 84客运车辆内部的最大噪音不能大于82dB，汽车驾驶员的耳旁噪音级不得大于90dB，喇叭的声级在离车2m、离高1.2m的时候对应的值为90～115dB。
▲二、汽车噪声测量工具1、测量工具：使用的国家规定的标准测试噪音的仪器，主要检测的项目有机动车的行驶噪声、排气噪声和喇叭声音响度级。
在市场上一般分为精密声级计和普通声级计，根据使用的电源不同还被分为交流式声级计和直流式声级计。
还可以便捷式，适合出现于任何一个场所。
主要组成部件有传声器、放大器、衰减器、计权网络、检波器、指示表头和电源等。
主要是将传输的声波转化成电压信号，体现的形式有动圈式和电容式等更多形式，还使用了放大器和衰减器。
2、测量方法：主要通过声级计的检查与校准、车外噪声测量、加速行驶车外噪声测量、匀速行驶车外噪声测量这几个方面使用专业的测噪音仪器对其其噪音的比较和综合数据。
▲三、噪声检测物理标准1、声压和声压级：通过物理性质我们可以了解到，噪音有声压与声压级、声强与声强级和声功率与声功率级。
新能源汽车车身隔音与降噪方法
新能源汽车车身隔音与降噪方法随着环保意识的增强和对汽车噪音污染的关注，新能源汽车的噪音问题逐渐成为人们关注的焦点。
新能源汽车的电动驱动系统相比传统燃油汽车更加安静，但车身噪音仍然存在。
本文将探讨新能源汽车车身隔音与降噪的方法。
首先，了解新能源汽车车身噪音的来源是解决问题的第一步。
新能源汽车的车身噪音主要来自于路面噪音、风噪音和电动驱动系统噪音。
其中，路面噪音是由车辆行驶过程中轮胎与路面摩擦所产生的噪音，而风噪音则是由车辆行驶过程中空气流动所产生的噪音。
电动驱动系统噪音则是由电机、电控系统和传动系统等部件运作时产生的噪音。
因此，针对不同的噪音来源，需要采取不同的隔音与降噪方法。
针对路面噪音问题，可以通过改进车辆的悬挂系统来减少噪音的传导。
采用更好的悬挂系统可以有效地减少车辆行驶过程中由于路面不平造成的震动和噪音。
此外，选择低噪音的轮胎也是降低路面噪音的有效方法。
通过减少轮胎与路面的摩擦，可以降低噪音的产生。
对于风噪音问题，可以从车身设计和密封性改进入手。
优化车身设计可以减少车辆行驶时产生的气流噪音。
例如，通过改变车身的外形和减少空气阻力，可以降低风噪音的产生。
此外，加强车身的密封性也是减少风噪音的重要手段。
通过改进车门、车窗等密封件的设计和材料，可以有效地阻隔外界风噪音的进入。
针对电动驱动系统噪音问题，可以通过优化电机和传动系统的设计来减少噪音的产生。
采用低噪音的电机和传动系统部件可以有效地降低噪音的产生。
此外，合理设计电控系统，采用先进的噪音控制技术，也可以有效地降低电动驱动系统的噪音。
除了以上的方法，还可以考虑在车身内部进行隔音处理。
通过在车身内部增加隔音材料，可以有效地吸收和隔离噪音。
选择适合的隔音材料，并合理布置在车身内部，可以最大程度地降低车辆行驶过程中的噪音。
综上所述，新能源汽车车身隔音与降噪的方法主要包括改进悬挂系统、选择低噪音轮胎、优化车身设计和密封性、优化电动驱动系统设计以及在车身内部进行隔音处理等。
汽车 车身NVH知识概述
车身NVH概述目录一：汽车车身NVH概述二：车身隔/吸振的技术要求三：车身隔/吸音的技术要求四：低风噪车身设计五：车身声品质控制一、车身NVH概述车辆的NVH是指在车辆工作条件下乘客感受到的噪声（noise）、振动（vibration）和声振粗糙度（harshness），NVH 是衡量汽车质量的一个综合性问题，给汽车乘客的感受是最直接和最表面的。
其中声振粗糙度指噪声和振动的品质，是描述人体对振动和噪声的主观感觉，不能直接用客观测量方法来度量。
车身NVH 开发的意义u车身NVH开发关键是平衡NVH与其他车身性能之间的关系，涉及到车身重量、成本、工艺等方面；u市场对整车舒适性的要求迅速提高，使得车身NVH的开发越来越重要；u先期的车身设计开发至关重要，可以避免后期“伤筋动骨”的修改。
车身NVH性能传递路径分析车身噪音传递路径车内噪声和振动往往多个激励,经由不同的传递抵达目标位置后叠加而成,车内噪声总体上可分为结构声和空气声两种。
结构声对车身的传递结构传递路径：外界激励源直接激励或传递到车身，引起车体及壁板件振动，并与车内声腔耦合而产生的车内噪声，简称为“结构声”。
“结构声”主要通过车身结构的模态匹配进行控制。
空气声对车身的传递空气传播路径：轮胎/路面、进排气、发动机本体等噪声源通过空气传播路径传递到车内引起的噪声，简称为“空气声”。
“空气声”主要通过声学包装技术来控制。
整车NVH技术要求噪声源/振动源的技术要求传递路径的技术要求底盘隔/吸振的技术要求车身隔/吸振的技术要求车身隔/吸音的技术要求噪声和振动的技术要求车身隔/吸振的技术要求（一）、车身模态匹配（二）、车身结构NVH控制车身隔/吸音的技术要求（一）、车身密封（二）、隔音与吸音材料的运用1、车身模态匹配在车身NVH开发过程中，模态匹配也即结构动态特性（振型和频率）匹配的目的是避免总成系统、子系统和部件之间的模态耦合，以及避免与主要激励源发生共振。
《汽车振动与噪声》课件
CHAPTER
02
汽车振动分析
汽车振动类型
垂直振动
汽车在行驶过程中受到 路面不平的影响，产生 的垂直方向上的振动。
侧向振动
汽车在转弯或行驶在弯 道时，由于离心力作用
产生的侧向振动。
纵向振动
由于发动机、传动系统 等内部组件的往复运动
产生的纵向振动。
扭转振动
由于发动机扭矩波动或 传动系统的不平衡引起
的扭转振动。
振动产生的原因
路面不平
汽车行驶在凹凸不平的路面上，导致垂直振 动。
传动系统不平衡
传动系统中齿轮、轴承等组件的不平衡或误 差，导致扭转振动。
发动机扭矩波动
发动机内的燃烧和机械运动产生的扭矩波 动是纵向振动的主要原因。
轮胎不平衡
轮胎质量分布不均或安装不当，引起侧向和 垂直振动。
振动对汽车性能的影响
03
汽车在高速行驶时，空气动力学产生的气流会对车身产生振动
和噪声。
振动与噪声对汽车性能的影响
舒适性
振动和噪声会影响乘客的舒适感，过大的振动和 噪声会对乘客的身体健康产生不良影响。
安全性
过大的振动和噪声可能会影响驾驶员的判断力和 反应速度，从而影响驾驶安全。
车辆寿命
长期的振动和噪声可能会对汽车的零部件产生疲 劳损伤，从而影响车辆的使用寿命。
油耗
过大的噪声可能增加车辆的油耗，影响经济性。
风噪声
其他噪声
汽车行驶时，空气与车身、车窗等相互作 用产生的声音。
如传动系统、冷却系统等产生的声音。
噪声产生的原因
机械振动
发动机、传动系统等部件的振动是产生汽车 内部和外部噪声的主要原因。
气动噪声
气流与车身、车窗等相互作用产生的声音。
