第二十讲 房间空调器遥控电路和感温器
空调的遥控器制热原理是
空调的遥控器制热原理是空调的遥控器制热原理是通过传感器、控制电路和执行机构三个主要部分来实现的。
下面将详细介绍每个部分的工作原理。
首先是传感器部分。
空调的遥控器内置了一个温度传感器，用于测量当前环境的温度。
传感器通常采用电子元件，如热敏电阻或热电偶，当温度发生变化时，其电阻或电压产生相应的变化。
遥控器的传感器通过测量环境温度，将其转化为电信号，并传输给控制电路。
接下来是控制电路部分。
控制电路是遥控器的核心部分，它接收传感器传输过来的电信号，并对信号进行处理和分析。
控制电路内部通常包含了一个微处理器或专用的控制芯片，它能根据接收到的信号判断当前环境的温度，并与设定的目标温度进行比较。
当环境温度低于目标温度时，控制电路会发出制热指令，将信号传输给执行机构。
最后是执行机构部分。
执行机构是负责实际控制空调工作的部件，它通常由电磁阀或电阻器组成。
当遥控器发出了制热指令后，控制电路会将信号传输给执行机构，执行机构根据指令的要求进行相应的操作。
在制热模式下，执行机构会控制空调的压缩机启动，通过制冷剂的循环来吸收室内的热量，进而提高室内的温度。
同时，执行机构还可以根据具体的设置调整风速、扇叶角度等参数，以实现更舒适的室内环境。
综上所述，空调的遥控器制热原理主要是通过传感器、控制电路和执行机构三个部件的配合来实现的。
传感器用于测量室内温度并将其转化为电信号，控制电路负责处理信号并判断是否需要制热，执行机构则负责实际控制空调的工作，包括启停压缩机、调节风速等。
通过这种方式，遥控器能够实现便捷的室内温度控制，提供舒适的使用体验。
同时，遥控器还通常具有可编程功能，可以设置不同的温度、风速等参数，以适应不同的使用需求。
室内恒温器工作原理
室内恒温器工作原理室内恒温器是一种常见的家用电器，它可以自动控制室内温度，保持一个恒定的舒适环境。
那么，室内恒温器是如何工作的呢？本文将详细介绍室内恒温器的工作原理。
一、感温元件室内恒温器的关键部件是感温元件，它被用来感知室内的温度变化。
常见的感温元件有温度传感器和热敏电阻。
当室温发生变化时，感温元件会对这一变化做出相应的反应。
二、控制系统室内恒温器的控制系统负责对感温元件的信号进行处理，并根据预设的温度值来调节室内温度。
控制系统由微处理器、电路板和其他电子元件组成。
当感温元件检测到室温高于设定的目标温度时，控制系统会启动制冷设备，如空调或制冷器。
反之，当室温低于设定的目标温度时，控制系统会启动加热设备，如暖气或电热器。
三、反馈回路室内恒温器的工作原理还涉及一个重要的概念，即反馈回路。
反馈回路通过从室内恒温器到感温元件再到控制系统的连续信号循环中实现温度的自动调节。
具体来说，当室内温度高于设定的目标温度时，感温元件会向控制系统发送信号，控制系统收到信号后，会自动关闭制冷设备并打开加热设备，以使室内温度回归到设定的目标温度。
同样地，当室内温度低于设定的目标温度时，感温元件会触发相反的反馈回路，从而实现恒温的目标。
四、温度设定与调节室内恒温器通常具有温度设定和调节功能。
通过操作室内恒温器上的控制按钮或旋转调节器，用户可以设置理想的室内温度。
此时，感温元件和控制系统会根据用户设定的温度值来控制室内温度，并持续监测和调节温度，以保持稳定的恒温状态。
总结：室内恒温器的工作原理主要包括感温元件、控制系统、反馈回路以及温度设定与调节等要素。
通过感温元件对室内温度变化的感知，控制系统能够自动调节制冷和加热设备，以保持恒定的室内温度。
室内恒温器的工作原理的简单而有效，为我们提供了一个舒适、温暖的居住环境。
空调温度感应器工作原理
空调温度感应器工作原理一、引言空调温度感应器作为空调系统中的关键部件，起着感知室内温度并控制空调系统运行的重要作用。
本文将从感应器的工作原理、结构和应用等方面进行介绍。
二、温度感应器的工作原理温度感应器基于热敏特性，通过测量温度与电阻之间的关系来实现温度的感知。
常见的温度感应器主要有热电偶、热敏电阻和红外线传感器等。
1. 热电偶热电偶是一种利用两种不同金属的热电效应产生电动势的温度传感器。
当热电偶的两个接点温度不同时，将产生一定的电压信号。
通过测量这个电压信号的大小，可以得到温度的信息。
热电偶具有响应速度快、测量范围广等优点，被广泛应用于工业领域。
2. 热敏电阻热敏电阻是一种温度敏感的电阻器件，其电阻值随温度的变化而发生相应变化。
常见的热敏电阻有NTC热敏电阻和PTC热敏电阻。
NTC热敏电阻的电阻值随温度的升高而下降，而PTC热敏电阻的电阻值则随温度的升高而增加。
通过测量热敏电阻的电阻值，可以反推得到温度的信息。
热敏电阻具有结构简单、成本低廉等优点，广泛应用于家电、汽车等领域。
3. 红外线传感器红外线传感器是一种利用红外线辐射特性进行温度测量的传感器。
红外线传感器可以感知物体发出的红外线辐射，通过测量红外线辐射的强度来得到物体的温度信息。
红外线传感器具有非接触式测量、高精度等特点，被广泛应用于工业自动化、医疗诊断等领域。
三、温度感应器的结构温度感应器的结构主要由感测元件、信号处理电路和输出端口三部分组成。
1. 感测元件感测元件是温度感应器的核心部分，用于感知环境温度。
根据不同的原理，感测元件可以是热电偶、热敏电阻或红外线传感器等。
2. 信号处理电路信号处理电路用于将感测元件的输出信号进行放大、滤波和线性化等处理，以保证输出的准确性和稳定性。
信号处理电路通常包括放大器、滤波器和模数转换器等。
3. 输出端口输出端口用于将信号处理电路处理后的温度信息输出给控制系统或显示设备。
输出端口可以是模拟信号输出或数字信号输出，具体形式根据应用需求而定。
空调温度感应器工作原理
空调温度感应器工作原理以空调温度感应器工作原理为标题，本文将详细介绍空调温度感应器的工作原理。
一、引言空调温度感应器是空调系统中的重要组成部分，它能够感知环境温度并将其转化为电信号，以便空调系统能够根据温度变化进行相应的调节。
本文将从感应器的工作原理、组成结构及应用场景等方面进行阐述。
二、工作原理空调温度感应器采用热敏电阻作为感温元件，热敏电阻的电阻值随温度的变化而变化。
当温度升高时，热敏电阻的电阻值减小；当温度降低时，热敏电阻的电阻值增大。
这种特性使得热敏电阻能够在温度变化时产生相应的电信号。
空调温度感应器通常由热敏电阻、电路板和外壳等组成。
热敏电阻贴在电路板上，通过电路板与外部电路连接。
当温度发生变化时，热敏电阻的电阻值改变，电路板上的电路将这一变化转化为电信号。
通过电路的放大和处理，最终将温度信号传递给空调控制系统。
三、感应器的组成结构空调温度感应器主要由以下几部分组成：1. 热敏电阻：热敏电阻是感应器的核心部件，它的材质和结构决定了感应器的灵敏度和稳定性。
常用的热敏电阻材料有铂、镍、铜等，其中铂热敏电阻具有较高的精度和稳定性。
2. 电路板：电路板是连接感应器各个部件的载体，它不仅提供了电路的连接功能，还起到保护和固定部件的作用。
电路板上经过精确的布线设计，使得感应器能够准确地检测温度变化。
3. 外壳：外壳是保护感应器内部组件的外部结构，通常采用防火、绝缘材料制成。
外壳的设计既要考虑到感应器的散热效果，又要保证其在恶劣环境下的可靠性和耐久性。
四、应用场景空调温度感应器广泛应用于各类空调系统中。
例如，家用空调系统中的温度感应器可安装在室内机或遥控器中，用于感知室内或遥控器周围的温度变化；商用空调系统中的温度感应器可安装在空调主机或室内机中，用于感知大空间的温度变化。
空调温度感应器还可以应用于其他领域，如冷链物流、温度监控等。
在冷链物流中，温度感应器可以实时监测货物的温度，确保货物在运输过程中的质量和安全。
温控器的原理及接线图应用
温控器的原理及接线图应用温控器的原理及接线图应用是一个复杂且深入的主题。
在这里，我将尽力概括和解释温控器的原理及其应用，并提供一个简单的接线图作为示例。
温控器是一种电子设备，被用来监测和控制温度。
它通常包含一个感温元件、一个比较器、一个控制元素和一系列的接线和连接。
温控器的原理是基于负反馈回路。
感温元件是温控器中最重要的组成部分之一。
它可以是一个温度传感器，如热敏电阻（PTC或NTC）或热电偶，也可以是一个温度测量装置，如红外线传感器或激光热像仪。
感温元件的任务是将环境温度转换为电信号，并将其输入到比较器。
比较器是另一个关键的组成部分，它测量感温元件输出的电信号并与设定的温度值进行比较。
如果测量的温度高于或低于设定的温度值，比较器将发出信号来触发控制元素。
控制元素是热控制器中最复杂的部分之一，它根据比较器的输出控制温度。
控制元素可以是电磁继电器、晶体管、可编程逻辑控制器（PLC）或微控制器。
它的任务是根据比较器的信号来打开或关闭相应的电路，以控制温度。
接下来，让我们来看一个简单的温控器的接线图应用。
温控器接线图示例：Power Supply温控器主电源Sense感温元件比较器Wire控制元素（如继电器）控制元素（如继电器）Heat Source Heat Cooler Fan Other DevicesSource在这个接线图示例中，温控器主电源连接在电源供应上。
感温元件是通过感温线连接到温控器的比较器。
控制元件，如继电器，通过控制线连接到温控器的比较器。
当感温元件检测到环境温度高于或低于设定的温度值时，它将发送信号给比较器。
比较器会分析信号并触发相应的控制元件以打开或关闭电路。
打开电路会启动对应的设备，如加热源使温度升高或冷却器使温度降低。
例如，在这个接线图中，如果温度过高，继电器将接通加热源电路来降低温度。
如果温度过低，继电器将关闭加热源电路并启动风扇来提高温度。
温控器的应用非常广泛。
它被广泛用于家庭和工业领域，如空调、电热器、冰箱、温室和水族箱等。
温控开关+温控器+原理

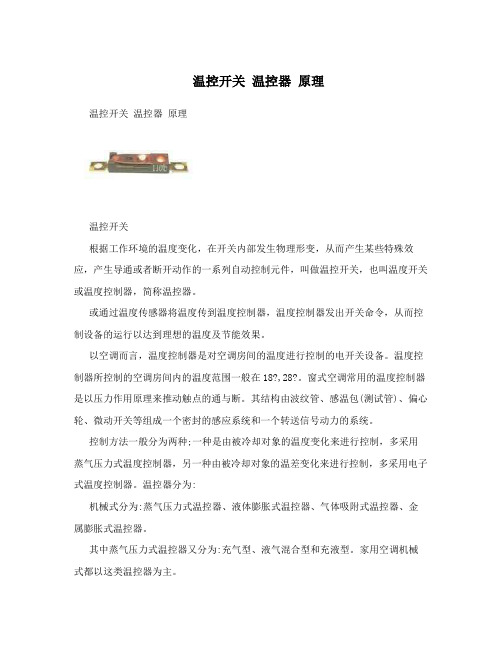

温控开关温控器原理温控开关温控器原理温控开关根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，叫做温控开关，也叫温度开关或温度控制器，简称温控器。
或通过温度传感器将温度传到温度控制器，温度控制器发出开关命令，从而控制设备的运行以达到理想的温度及节能效果。
以空调而言，温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18?,28?。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包(测试管)、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种;一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为:机械式分为:蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为:充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为:电阻式温控器和热电偶式温控器。
电路系统的作用:空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有:温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
左图为单冷式空调机的电气线路图。
温度控制器的作用只是控制压缩机的启动和停止。
工作原理蒸气压力式波纹管的动作作用于弹簧，弹簧的弹力是由控制板上的旋钮所控制的，毛细管放在空调机的室内吸入空气的风口处，对室内循环回风的温度起反应。
当室温上升至调定的温度时，毛细管和波纹管中的感温剂气体膨胀，使波纹管伸长并克服弹簧的弹力把开关触点接通，此时压缩机运转，系统制冷，直到室温又降至设定的温度时，感温包气体收缩，波纹管收缩与弹簧一起动作，将开关置于断开位置，使压缩机的电动机电路切断。
电路中的温度传感器与温度控制技术
电路中的温度传感器与温度控制技术随着科技的发展和应用的广泛，电路中的温度传感器和温度控制技术在各个领域的应用逐渐增多。
本文将介绍电路中的温度传感器的原理和种类，并探讨温度控制技术在电路设计中的重要性。
一、温度传感器的原理温度传感器是一种能够将温度转化为电信号的装置。
它通过测量物体的温度变化，将温度值转化为电压或电流信号，供电路进行读取和处理。
常见的温度传感器原理有热敏电阻、热电偶、热电阻和半导体温度传感器等。
1. 热敏电阻热敏电阻是一种阻值随温度变化的电阻。
随着环境温度的升高，热敏电阻的阻值逐渐减小；相反，当环境温度下降时，热敏电阻的阻值增加。
这种变化可以通过测量电阻两端的电压或电流来得到温度的信息。
2. 热电偶热电偶是由两种不同金属的导线组成，当导线的两端温度存在差异时，就会产生热电势。
通过测量这个热电势，可以得知温度的变化情况。
热电偶广泛应用于工业领域和实验室环境中。
3. 热电阻热电阻是一种电阻随温度变化的元件。
与热敏电阻类似，随着环境温度的升高，热电阻的阻值逐渐增加；而环境温度的下降则导致热电阻阻值的减小。
通过测量电阻两端的电压或电流来获取温度信息。
4. 半导体温度传感器半导体温度传感器是一种基于半导体材料特性的温度测量装置。
它通常由一个温度敏感的PN结和一个电流源组成。
当温度发生变化时，PN结的导电特性也会产生变化，通过测量这种变化来得到温度信息。
二、温度控制技术在电路设计中的应用温度控制技术在电路设计中起到至关重要的作用。
通过合理的温度控制，可以提高电路的稳定性和可靠性，保护器件免受过热的影响。
以下是几种常见的温度控制技术。
1. 温度补偿由于电子器件的特性与温度密切相关，温度补偿是一种常用的温度控制技术。
通过在电路设计中引入温度补偿元件，可以有效地消除温度变化对器件性能的影响，提高电路的准确性和稳定性。
2. 温度保护温度保护是一项重要的电路保护措施。
当电路或器件温度超过设定的安全范围时，温度保护电路将自动切断电路或采取其他措施，以防止过热损坏。
空调温控电路工作原理
空调温控电路工作原理
空调温控电路是指通过控制空调系统内的温度来实现自动调节的电路系统。
其工作原理基本上可以分为以下几个步骤：
1. 传感器检测：温控电路中会安装一个温度传感器，用来实时检测环境温度。
传感器的种类有多种，常见的有热敏电阻、热电偶等。
传感器会将检测到的温度信号转化为电信号输出。
2. 温度比较：传感器输出的电信号会被送到一个比较器中进行比较。
比较器会与设定的温度值进行比较，如果环境温度高于或低于设定的温度值，则比较器会给出相应的信号。
3. 控制信号输出：根据比较器的输出信号，控制电路将会产生控制信号，用于控制空调系统的工作状态。
如果温度高于设定值，控制信号会通知空调系统开启制冷模式；如果温度低于设定值，控制信号则会通知空调系统开启制热模式。
4. 控制执行：空调系统根据控制信号的输入，执行相应的操作。
比如，如果控制信号要求空调制冷，空调系统会启动制冷循环，通过压缩机和蒸发器的工作来降低室内温度。
反之，如果要求制热，空调系统会启动制热循环，通过加热器的工作来提高室内温度。
5. 持续监测：温控电路会持续监测环境温度，并与设定温度进行比较。
如果环境温度与设定温度相差较大，温控电路会不断地发出控制信号，让空调系统保持工作状态，直到温度达到设定值。
通过以上步骤，空调温控电路能够实现对室内温度的自动调节，提供舒适的室内环境。
空调温度传感器原理
空调温度传感器原理
空调温度传感器是一种用于测量室内空气温度的装置。
其原理基于热电效应和温度敏感材料的特性。
热电效应是指当两个不同金属连接在一起形成热电偶时，当热电偶两端温度不一致时，会产生一个电势差。
这个电势差与温度之间存在一定的关系，通常称为热电偶的温度特性曲线。
温度敏感材料是指在不同温度下，其电阻或电容等电性质会发生变化的材料。
通过将这些材料与电路连接，可以将它们的温度改变转化为电信号。
空调温度传感器通常由一个热电偶和一个温度敏感材料组成。
当空气的温度改变时，温度敏感材料的电阻或电容等特性也会发生变化，这个变化可以通过测量电路进行检测。
同时，通过测量热电偶两端的电势差，可以得到温度敏感材料当前的温度。
通常，空调温度传感器的测量电路会将电信号转换为数字信号，并通过数字信号处理器等设备进行处理，进而实现对室内空气温度的精确测量。
此外，空调温度传感器还可以与控制系统连接，实现室内空调系统的自动温度调节。
空调温度传感器工作原理
空调温度传感器工作原理空调温度传感器是空调系统中的重要组成部分，它能够实时监测室内温度，并根据监测到的温度信号来调节空调系统的运行，从而实现室内温度的精确控制。
空调温度传感器的工作原理涉及到温度测量、信号传输和控制等方面的知识。
下面我们就来详细介绍一下空调温度传感器的工作原理。
一、温度测量原理空调温度传感器常用的温度测量原理包括热敏电阻、半导体温度传感器和红外线测温技术等。
热敏电阻是应用最为广泛的一种测温原理。
热敏电阻的电阻值随温度变化而变化，通过测量电阻值的变化即可得知温度的变化。
半导体温度传感器则是利用半导体材料的温度特性来实现温度测量，其精度和响应速度较高。
而红外线测温技术则是利用物体对红外线的吸收特性来测量物体表面的温度，适用于一些特殊的测温场合。
二、信号传输原理空调温度传感器通过测量得到的温度信号需要进行传输，一般采用电气信号传输的方式。
传统的空调温度传感器采用模拟信号输出，通过模拟电路将温度信号转换为电压信号或电流信号进行传输。
而现代空调温度传感器使用数字式传感器，通过内部的AD转换器将温度信号转换为数字信号，然后通过数字信号处理单元进行处理，最终输出数字信号进行传输。
三、控制原理空调温度传感器通过测量室内温度并传输温度信号后，需要根据温度信号来实现对空调系统的精确控制。
控制原理一般包括比例控制、积分控制和微分控制等。
传统的空调温度传感器通过控制空调系统的开关机来实现温度控制，当温度超出设定范围时，传感器输出的信号将触发空调系统的开关机。
而现代空调温度传感器一般采用PID控制算法，可以更加精确地控制空调系统的温度，实现对室内温度的精确调节。
空调温度传感器的工作原理涉及到温度测量、信号传输和控制三个方面，通过这些原理的相互作用，空调系统可以实现对室内温度的精确监测和控制，为人们提供舒适的室内环境。
随着科技的不断进步，空调温度传感器的工作原理也在不断完善和创新，为空调系统的性能提升和节能降耗提供了重要的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、空调器的遥控器检修
③检测晶体振荡器波形：用示波器探头的1×10档。对于这样的设置，示波器的输 检测晶体振荡器波形：用示波器探头的 × 档 对于这样的设置， 入阻抗比较高，对被检测电路的影响不大。 入阻抗比较高，对被检测电路的影响不大。 a. 32kHz辅助晶体振荡器检测：将遥控器的总开关按下，液晶显示屏上有字符出 辅助晶体振荡器检测：将遥控器的总开关按下， 辅助晶体振荡器检测 这时就可以检测32kHz辅助晶体振荡器。如图 ．62所示，将示波器的探头接到 辅助晶体振荡器。 所示， 现，这时就可以检测 辅助晶体振荡器 如图6． 所示 32kHz辅助晶体振荡器的一端，此时示波器上会输出类似方波的波形信号，这个就是 辅助晶体振荡器的一端， 辅助晶体振荡器的一端 此时示波器上会输出类似方波的波形信号， 检测到的32kHz辅助晶体振荡器的波形信号。有这个波形信号表明32kHz辅助晶体振荡 检测到的 辅助晶体振荡器的波形信号。有这个波形信号表明 辅助晶体振荡 辅助晶体振荡器的波形信号 器是正常的，如果没有这个信号，即使其他电路是正常的， 器是正常的，如果没有这个信号，即使其他电路是正常的，遥控器显示屏的显示也不 正常。 正常。 b. 4MHz主晶体振荡器检测：将示波器的探头接到 主晶体振荡器检测： 主晶体振荡器检测 4MHz主晶体振荡器的一端，按下操作键，此时示 主晶体振荡器的一端， 主晶体振荡器的一端 按下操作键， 波器上会输出正弦波信号。 波器上会输出正弦波信号。
一、空调器的遥控电路结构
⑥工作过程： 工作过程： 在集成电路内部有分频器、数据寄存器、 在集成电路内部有分频器、数据寄存器、定 时门、控制器(编码调制器 键控输入/输出电路 编码调制器)、 时门、控制器 编码调制器 、键控输入 输出电路 定时门能向键控输出电路输出定时扫描脉冲， 等。定时门能向键控输出电路输出定时扫描脉冲， 在定时脉冲的作用下，键控输出电路能产生数种 在定时脉冲的作用下， 相位不同的扫描信号。 相位不同的扫描信号。发射器的键矩阵电路与微 处理器的内部扫描电路和键控信号编码器构成了 键控输入电路。键控输入电路根据按键矩阵不同 键控输入电路。 键位输入的脉冲电平信号， 键位输入的脉冲电平信号，向数据寄存器输出相 应码值的地址码。 应码值的地址码。数据寄存器是一个只读存储器 (ROM)，预先存储了各种规定的操作指令码。 ，预先存储了各种规定的操作指令码。 当闭合某个功能键时， 当闭合某个功能键时，相应的两条交叉线被 短接， 短接，相应的扫描脉冲通过按键开关输入到微处 理器的25～ 脚中的一个对应引脚 脚中的一个对应引脚。 理器的 ～29脚中的一个对应引脚。这样微处理 器中只读存储器的相应地址被读出， 器中只读存储器的相应地址被读出，然后送到内 部指令编码器， 部指令编码器，将其转换成相应的二进制数字编 码指令(以便遥控器中的微处理器识别 以便遥控器中的微处理器识别)， 码指令 以便遥控器中的微处理器识别 ，再送往编 码调制器。在编码调制器中， 码调制器。在编码调制器中，38kHz载频信号被编 载频信号被编 码指令调制，形成调制信号， 码指令调制，形成调制信号，再经缓冲器后从微 处理器的18脚输送至激励管 的基极， 脚输送至激励管V1的基极 处理器的 脚输送至激励管 的基极，经放大后 推动红外线发光管LED1、LED2发出被 发出被38kHz调制 推动红外线发光管 、 发出被 调制 信号调制的红外线， 信号调制的红外线，并通过发射器前端的辐射窗 口发射出去。 口发示屏： ①按键和LED液晶显示屏：按下任意一个操作按键时，便产生键控信号送给微处理器； 按键和 液晶显示屏 按下任意一个操作按键时，便产生键控信号送给微处理器； LED液晶显示屏显示空调器设置和工作状态。 液晶显示屏显示空调器设置和工作状态。 液晶显示屏显示空调器设置和工作状态
一、空调器的遥控电路结构
一、空调器的遥控电路结构
③机型选择电路：微处理器的 机型选择电路： 11、12、13、14脚控制的是短接插 、 、 、 脚控制的是短接插 以适用此系列的不同机型。 子，以适用此系列的不同机型。 液晶显示电路： ④液晶显示电路：在液晶显示 器的正、 器的正、负电极上加上极性相反的 交流方波电压后就显示字符和数字， 交流方波电压后就显示字符和数字， 反之不显示。液晶显示器由微处理 反之不显示。 器的多个输出信号推动， 器的多个输出信号推动，分为地址 位(COM1～COM4)和数据位 ～ 和数据位 (SEGO～SEG17)，其中地址位与液 ～ ， 晶显示器的4个公共电极相连，数据 晶显示器的 个公共电极相连， 个公共电极相连 位与液晶显示器相应的数字段电极 相连， 相连，通过对数据位及地址位的控 显示不同信息。 制，显示不同信息。比如要显示 设定温度” 个字 个字， “设定温度”4个字，就可以选择地 址位COM1和数据位 址位 和数据位SEG5。在正常 。 和数据位 情况下，各段位电压在1.32～1.44V 情况下，各段位电压在 ～ 之间(视机型而定 视机型而定)。 之间 视机型而定 。 控制信号驱动发射电路： ⑤控制信号驱动发射电路：由 V1、V2、LED1、LED2组成。 组成。 、 、 、 组成
一、空调器的遥控电路结构
②微处理器：对空调器的各种控制信息进行编码，然后将编码的信号调制到载波上， 微处理器：对空调器的各种控制信息进行编码， 然后将编码的信号调制到载波上， 通过红外发光二极管以红外光的形式发射到室内机的红外光接收电路上。 通过红外发光二极管以红外光的形式发射到室内机的红外光接收电路上。 电源：由两节1.5V的7号电池提供 号电池提供+3V的工作电压。 的工作电压。 ③电源：由两节 的 号电池提供 的工作电压
一、空调器的遥控电路结构
2.遥控发射电路的工作 遥控发射电路的工作 原理 典型空调器的遥控发 射电路由微处理器 IC1(TMP47C422F)、4MHz 、 晶体振荡器Z2、 晶体振荡器 、32kHz晶体 晶体 振荡器Z1、LED液晶显示 振荡器Z1、LED液晶显示 室温传感热敏电阻TH、 屏、室温传感热敏电阻 、 红外线发射管LED1及LED2、 红外线发射管 及 、 三极管v1和 、 三极管 和V2、操作矩阵 电路等组成。 电路等组成。该发射器由两 号申池供电， 节7号申池供电，电压为 。 号申池供电 电压为3V。
一、空调器的遥控电路结构
的主晶体振荡器， 的副晶体振荡器。 ④晶体振荡器：一个是4MHz的主晶体振荡器，另一个是 晶体振荡器：一个是 的主晶体振荡器 另一个是32kHz的副晶体振荡器。 的副晶体振荡器 4MHz的主晶体振荡器为微处理器芯片的工作提供时钟信号，同时经过分频产生 的主晶体振荡器为微处理器芯片的工作提供时钟信号， 的主晶体振荡器为微处理器芯片的工作提供时钟信号 38kHz控制编码调制信号的载波。 控制编码调制信号的载波。 控制编码调制信号的载波 32kHz的副晶体振荡器产生 的副晶体振荡器产生32kHz的低频时钟振荡信号，这个低频振荡信号主要是为 的低频时钟振荡信号， 的副晶体振荡器产生 的低频时钟振荡信号 微处理器的液晶显示驱动电路提供时钟信号。 微处理器的液晶显示驱动电路提供时钟信号。 驱动晶体管和红外发光二极管：驱动晶体管放大控制指令脉冲信号； ⑤驱动晶体管和红外发光二极管：驱动晶体管放大控制指令脉冲信号；红外了光二极 管发射控制指令脉冲信号。 管发射控制指令脉冲信号。
房间空调器遥控电路和感温器检测
教学内容
一、空调器的遥控电路结构 二、空调器的遥控电路检修 三、空调器感温器检测
一、空调器的遥控电路结构
遥控器通过按键可以进行，如设定温度、定时时间、风速、风向、风量以及制冷、制 遥控器通过按键可以进行，如设定温度、定时时间、风速、风向、风量以及制冷、 热的设置等操作。用于实现人机交互，用户在使用时， 热的设置等操作。用于实现人机交互，用户在使用时，通过遥控器将人工指令信号发送给 空调器的信号接收电路，以控制空调器运转。 空调器的信号接收电路，以控制空调器运转。 1.遥控器的电路结构 遥控器的电路结构
二、空调器的遥控器检修
1.遥控器的故障检修 遥控器的故障检修 如果遥控器工作失常，各种操作指令不起作用时， 如果遥控器工作失常，各种操作指令不起作用时，对遥控器的各个部分进行检查 步骤如下： 步骤如下： 检查一下电池的供电是否正常。用万用表测量电源的两端(见图 见图6． ， ①检查一下电池的供电是否正常。用万用表测量电源的两端 见图 ．57)，应该有 +3v的输出电压。 的输出电压。 的输出电压 ②检查红外发光二极管是否正常。可以通过标在电路板上的二极管符号判断出红 检查红外发光二极管是否正常。 外发光二极管的正、负极，也可以通过红外发光二极管的引脚来判断。 外发光二极管的正、负极，也可以通过红外发光二极管的引脚来判断。在二极管当中 带有拐角的引脚为负极，没有拐角的引脚为正极。 带有拐角的引脚为负极，没有拐角的引脚为正极。 检测红外发光二极管是否良好的方法是用指针万用表测量红外发光二极管的正、 检测红外发光二极管是否良好的方法是用指针万用表测量红外发光二极管的正、 反向阻值(正向电阻约 正向电阻约40K 左右 。 左右)。 反向阻值 正向电阻约
