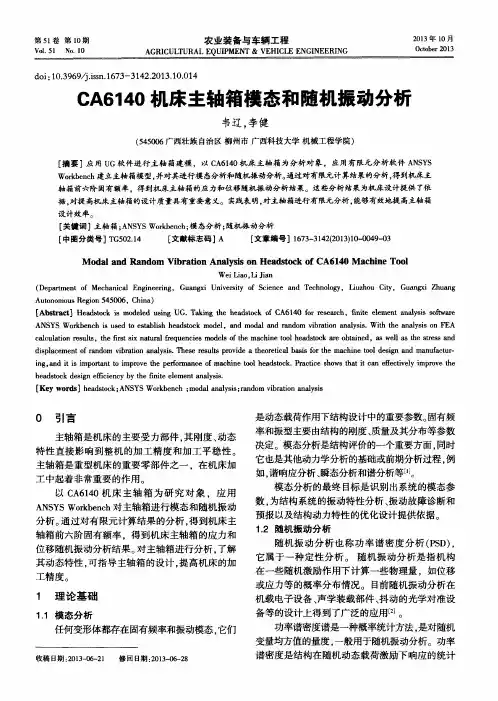

CA6140机床主轴箱模态和随机振动分析_韦辽
第51卷第10期0引言主轴箱是机床的主要受力部件，其刚度、动态特性直接影响到整机的加工精度和加工平稳性。
主轴箱是重型机床的重要零部件之一，在机床加工中起着非常重要的作用。
以CA6140机床主轴箱为研究对象，应用ANSYS Workbench 对主轴箱进行模态和随机振动分析。
通过对有限元计算结果的分析，得到机床主轴箱前六阶固有额率，得到机床主轴箱的应力和位移随机振动分析结果。
对主轴箱进行分析，了解其动态特性，可指导主轴箱的设计，提高机床的加工精度。
1理论基础1．1模态分析任何变形体都存在固有频率和振动模态，它们是动态载荷作用下结构设计中的重要参数。
固有频率和振型主要由结构的刚度、质量及其分布等参数决定。
模态分析是结构评价的一个重要方面，同时它也是其他动力学分析的基础或前期分析过程，例如，谐响应分析、瞬态分析和谱分析等［1］。
模态分析的最终目标是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
1．2随机振动分析随机振动分析也称功率谱密度分析（PSD ），它属于一种定性分析。
随机振动分析是指机构在一些随机激励作用下计算一些物理量，如位移或应力等的概率分布情况。
目前随机振动分析在机载电子设备、声学装载部件、抖动的光学对准设备等的设计上得到了广泛的应用［2］。
功率谱密度谱是一种概率统计方法，是对随机变量均方值的量度，一般用于随机振动分析。
功率谱密度是结构在随机动态载荷激励下响应的统计doi ：10．3969／j．issn．1673－3142．2013．10．014CA6140机床主轴箱模态和随机振动分析韦辽，李健（545006广西壮族自治区柳州市广西科技大学机械工程学院）［摘要］应用UG 软件进行主轴箱建模，以CA6140机床主轴箱为分析对象，应用有限元分析软件ANSYSWorkbench 建立主轴箱模型，并对其进行模态分析和随机振动分析。
通过对有限元计算结果的分析，得到机床主轴箱前六阶固有额率，得到机床主轴箱的应力和位移随机振动分析结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C A6140主轴径向跳动分析摘要CA6140普通车床是在实际生产中应用十分广泛，是最常见的车床之一。
是我国在C620-1的基础上自行设计的，其通用性、系列化程度较高、性能较优越、结构较先进、操作方便、外观美观和精度较高。
其主要用于加工轴、盘、套和其他具有回转表面的工件。
机床的加工精度是衡量机床性能的一项重要指标，影响机床加工精度的因素很多，有机床本身的精度影响，还有因机床及工艺系统变形、加工中产生震动、机床的磨损以及刀具磨损等因素的影响。
在这些因素之中，机床本身的精度是一个重要的因素。
通过毕业设计使我学会了对相关学科中的基本理论基本知识进行综合运用，同时，使自己对本专业有较完整的系统的认识，从而达到巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。
关键词： CA6140车床几何精度工作精度检验项目测量方法毕业设计仅供学习与交流，如有侵权请联系网站删除谢谢25目录摘要 0目录 (1)2.CA6140普通车床的基本知识 (7)2.1机床CA6140的主要组成部分 (7)2.2 普通车床的特点 (8)2.3 机床CA6140精度检验的基本概念 (9)2.4 机床CA6140常见的精度检验类型 (9)3.CA6140机床精度检验的基本要求 (11)3.1 在故障诊断时应掌握以下原则 (11)3.2 普通机床精度检验的一般方法 (11)3.3机床导轨直线度常见精度检验方法 (12)4.机床主轴径向跳动的精度检验 (16)4.1 主轴结构特点和工作原理 (16)总结 (23)致谢 (24)参考文献 (25)摘要 (1)目录 (2)1.引言 (3)2. CA6140普通机床的基本知识 (4)2.1 机床CA6140的组成 (4)2.2 机床CA6140的特点 (5)2.3 机床CA6140故障的基本概念 (6)仅供学习与交流，如有侵权请联系网站删除谢谢252.4 机床常见的精度检验类型 (7)3.机床精度检验的基本要求 (10)3.1 在精度检验时应掌握以下原则 (10)3.2 机床精度检验的一般方法 (10)3.3 机床的常见精度检验方法 (13)4.机床（）分析与维修 (17)4.1（）结构和工作原理 (17)总结 (22)致谢 (23)参考文献 (24)摘要 0目录 (1)2.CA6140普通车床的基本知识 (7)2.1机床CA6140的主要组成部分 (7)2.2 普通车床的特点 (8)2.3 机床CA6140精度检验的基本概念 (9)2.4 机床CA6140常见的精度检验类型 (9)3.CA6140机床精度检验的基本要求 (11)3.1 在故障诊断时应掌握以下原则 (11)3.2 普通机床精度检验的一般方法 (11)3.3机床导轨直线度常见精度检验方法 (12)4.机床主轴径向跳动的精度检验 (16)4.1 主轴结构特点和工作原理 (16)总结 (23)致谢 (24)参考文献 (25)仅供学习与交流，如有侵权请联系网站删除谢谢25摘要 0目录 (1)2.CA6140普通车床的基本知识 (7)2.1机床CA6140的主要组成部分 (7)2.2 普通车床的特点 (8)2.3 机床CA6140精度检验的基本概念 (9)2.4 机床CA6140常见的精度检验类型 (9)3.CA6140机床精度检验的基本要求 (11)3.1 在故障诊断时应掌握以下原则 (11)3.2 普通机床精度检验的一般方法 (11)3.3机床导轨直线度常见精度检验方法 (12)4.机床主轴径向跳动的精度检验 (16)4.1 主轴结构特点和工作原理 (16)总结 (23)致谢 (24)参考文献 (25)摘要 0目录 (1)2.CA6140普通车床的基本知识 (7)2.1机床CA6140的主要组成部分 (7)2.2 普通车床的特点 (8)2.3 机床CA6140精度检验的基本概念 (9)2.4 机床CA6140常见的精度检验类型 (9)3.CA6140机床精度检验的基本要求 (11)仅供学习与交流，如有侵权请联系网站删除谢谢253.1 在故障诊断时应掌握以下原则 (11)3.2 普通机床精度检验的一般方法 (11)3.3机床导轨直线度常见精度检验方法 (12)4.机床主轴径向跳动的精度检验 (16)4.1 主轴结构特点和工作原理 (16)总结 (23)致谢 (24)参考文献 (25)仅供学习与交流，如有侵权请联系网站删除谢谢251.引言伴随着世界的不断进步，科技的不断发展，数字化机械设备风靡全球，不断占领时常，尤其是金属切削中的数控机床已成为时代的先驱，引领潮流。
但有着悠久力士的普通车床，也不甘落后，继续向着明天昂首阔步的精神，值得我们去研究。
车床在机械加工领域中是极为普遍的机械设备之一，车削加工时，车床，刀具，工具，切削用量和操作工艺等因素直接影响加工精度，而在正常加工条件下进行各项的切削加工，车床本身的精度一般来说是其中最重要的因素；它决定加工精度的运动件在低速空转时的运动精度；决定加工精度的零件、部件之间及其运动轨迹之间的相对位置精度。
机床的几何精度是保证加工精度的最基本条件。
例如：车端面时的平面度和垂直度,主要决定于中拖板移动对主轴轴线的垂直度; 车削圆柱面时，圆柱度主要决定于工件回转轴线的稳定性，车刀刀尖移动轨迹的直线度以及与工件回转轴线的平行度，就是说主要决定于车床主轴与刀架的运动，包括主轴与刀架移动的平行度。
因此，掌握和研究车床精度的检验项目和检验方法，探讨机床误差对加工质量的影响是极其重要的。
CA6140的主轴箱是机床的动力源将动力和运动传递给机床主仅供学习与交流，如有侵权请联系网站删除谢谢25轴的基本环节，其机构复杂而巧妙，其几何精度的偏差直接影响到车床零件加工的质量，是车床性能的一个重要指标。
本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际经验有限。
在设计中难免会出现一些错误、缺点和疏漏，诚请各位评审老师提出批评和指正。
仅供学习与交流，如有侵权请联系网站删除谢谢252.CA6140普通车床的基本知识2.1机床CA6140的主要组成部分CA6140型卧式车床属于通用的中型车床。
其外形及组成部件如下图所示。
其主要组成部件可概括为“三箱刀架尾座床身”。
CA6140车床外形图1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮主轴变速箱主轴变速箱主要是安装主轴及主轴变速机构。
变速箱内有变速齿轮，可以改变主轴转速。
通过操作变速机构，可使主轴获得各挡转速。
主轴带动工件旋转，同时通过传动齿轮带动挂轮旋转，将运动传至进给箱。
进给箱利用内部齿轮机构，按所需进给量或螺距进行调整，把主轴的旋转运动传给光杠或丝杠以得到不同的进给速度或切削不同螺距的螺纹。
溜板箱（拖板箱）通过箱内的齿轮变换，将光杠传来的旋转运动变仅供学习与交流，如有侵权请联系网站删除谢谢25为车刀的纵向或横向直线运动；也可操纵对开螺母，使丝杠带动车刀做纵向进给运动，以便车削螺纹。
刀架四方刀架装载小滑板装在中滑板上，纵滑板可沿床身导轨纵向移动，从而带动刀具纵向移动，用来车外圆、镗内孔等。
而中滑板相对于纵滑板作横向移动，用来带动刀具加工断面、切断、切槽等。
小滑板可相对中滑板改变角度后带动刀具斜进给，用来车削内外短锥面。
尾座尾座可沿其导轨纵向调整位置，其上可安装顶尖支撑长工件的后段以加工长圆柱体，也可以安装孔加工刀具和工孔。
尾座可横向作少量的调整，用于加工小锥度的外锥面。
床身床身是机床的支承件，它安装在左床腿和右床腿上并支承在地基上。
床身上安装着机床的各部件，并保证它们之间具有要求的相互准确位置。
床身上面有纵向运动导轨和尾座纵向调整移动的导轨。
2.2 普通车床的特点车床是用车刀进行切削加工的机床，主要用于加工零件的各种回转表面，如内外圆柱表面、内外圆锥表面、成形回转表面以及回转体的端面等。
在车床上，除使用车刀进行加工外，还可以使用各种孔加工刀具（如钻头、绞刀等）进行加工或者使用镗刀加工较大的内孔表面。
主运动是车床速度最高、消耗功率最大的运动。
主要传动链的两个末端件是主动机与主轴，它的功用是把动力源的运动及动力传给主轴，是主轴带动工件旋转，实现主运动，并把满足卧式车床主轴变速的换向的要求。
进给运动是维持切削持续下去的运动。
进给运动的传动链是实现刀具纵向或横向移动的传动链。
在切削圆柱面和端面时，进给传动链是外联系传动链。
进给量以工件每转刀架的移动量计算。
卧式车床在车削螺纹时，进给传动是内联系传动链。
主轴每转刀架当作传动链的两个末端。
2.3.1普通车床的优点（1）对零件的适应性强；（2）加工精度高，加工质量稳定；（3）投资较低；（4）良好的经济效益；2.3.2普通车床的缺点仅供学习与交流，如有侵权请联系网站删除谢谢25（1）适合小批量加工；（2）对操作、维修人员的技术要求较高；（3）普通车床需手工测量，测量误差较大。
2.3 机床CA6140精度检验的基本概念机床CA6140在机械行业中是普遍的机械设备之一，虽然现今的社会数控机床发展迅猛，但是机床CA6140依旧是机械加工中的应用非常广泛。
在车削加工中，车床、刀具、工具、切削用量和操作工艺等因素直接影响加工精度，而在正常加工条件下进行各项切削加工，车床本身的精度一般来说是七中最重要的因素。
为使车床精度达标，就得检查各部件的精度。
车床运行中，根据设备的工作现象，在掌握车床系统各部分工作原理的前提下，对现行的状态进行分析，并辅以必要检测手段，查明影响精度的部位和原因，提出有效的维修对策。
2.4 机床CA6140常见的精度检验类型车床检验精度一共有十八项，1、主轴的轴肩面和径向的回转精度（分别为0.015和0.008），2、内孔定位锥面跳动（0.008）3、机床导轨的横向直线度（0.02/1000)和纵向直线度(0.02)，4、刀架纵向移动对主轴的平行度包括水平方向(0.015)和垂直方向的(0.02)，刀、5、架横向移动对主轴的垂直度(0.02/300)，6、主轴的轴向窜动（0.005），7、尾座轴线相对于主轴轴线的同轴度水平方向（0.02/1000）和垂直方向<0.04（只允许尾座方向高），8、刀架移动对尾座套筒轴线的平行度水平方向（0.015/100)和垂直方向(0.015/100)，9、小刀架移动对主轴轴线的平行度水平方向（0.02）和垂直方向(0.02/100），10、主轴顶尖的跳动（0.01），11、还有机床导轨的千米也就是尾座导轨相对于拖板导轨的平行度水平和垂直两个方向的（0.02/1000）所有精度水平方向上的必须是向刀架方向倾斜的，垂直方向上的都必须是太头的或者说是往上倾斜的，导轨纵向水平必须是凸起的，也就是在坐标纸上画出的曲线误差值必须是正数；这些所有精度都是为了保证机床加工出的工件圆度、圆柱度和表面粗糙度的。
