激光对中仪对中
激光对中仪使用说明
激光对中仪---轴调整说明使用测量系统前请仔细阅读安全使用说明1.安装测量装置重点：S-装置在静止的机器上。
M-装置在可动的机器上。
将可动的机器（S）正对着静止的机器(M)。
如图显示9点位置在左边。
此装置要与标准轴支架一起安装，将标签背对靠背轮。
2.启动测量系统按键启动测量系统。
显示出程序菜单，按键进入下一页。
选择适用的功能。
推荐使用程序13---Softfoot(软脚检测)。
须启动一个程序以点亮激光束，然后如需要可进行粗调（步骤3）。
或者进入步骤4，在步骤5之前输入距离。
3.粗调将带测量装置的轴转到9点的位置，将激光束对准关着的目标中心。
将带测量装置的轴转到3点的位置。
（A=M-装置转到过程所显示的弧度。
B=激光射在观测区之外。
）查看激光所射的位置，将激光束调整到与目标距离1／2位置上（C）。
调整可动机器使激光束射在目标中心（D）。
在测量前打开目标。
4.输入距离用数字键打出距离。
按确认。
按返回。
5.Softfoot软脚检测此测量菜单的结果显示的是旋紧的螺栓与松开的螺栓之间的差距。
可从软脚检测程序直接进入时钟法水平及Easy-turn 小角度轴调整程序，并保持所输入的距离。
1.转到12点位置。
调整激光。
打开目标。
按确认。
按返回。
2.松开并旋紧第一个螺栓。
按确认其他脚（2-4）重复步骤2.如需要可按键归零。
按返回。
3.可显示所有脚的结果将脚调到最高的那个值。
重测按。
直接进入调整，保持输入的距离值，按确认。
6.测量进程对于水平程序（11）将带测量装置的轴转到9，12，3点的位置。
也就是说轴总共被转了180度。
对于小角度程序（12），可以从任何角度开始。
测量位置间的最小可能角度须20度。
注意！要在9，12，3点检测激光束是否射在观测区。
水平程序（11）小角度程序（12）1.第一次读数（小角度程序：任意位置。
转入时钟法水平程序：9点位置）。
放置好测量装置使标记在上方显示（或接近上方）。
将激光束调整到关着的目标上。
激光对中仪使用课件
实用流程与使用技巧
使用激光对中仪的实用流程包括选择位置、设置仪器、测量目标、记录数据 等。同时，还有一些使用技巧，如遮挡激光光束、避免干扰等，可以提高测 量的准确性。
激光对中仪的应用实例
激光对中仪在建筑工程中的应用包括基坑施工、楼层平整、墙体垂直度的检 测等。在测绘工作中，它可以用于地形测量、边坡测量等。此外，激光对中 仪还在其他领域如道路施工、桥梁测量等发挥作用。
总结
激光对中仪在建筑、测绘等领域发挥着重要作用。经过本课件的学习，我们 明白了激光对中仪的意义与作用、基本原理、使用方法和应用实例。我们还 展望了激光对中仪在未来的发展前景。
激光对中仪的作用
激光对中仪可以用于建筑工程、土木工程、道路施工、测绘等领域。它可以 用于水平标线、垂直标线、斜线的绘制和定位，帮助工程师确保施工精度。
激光对中仪的基本原理
激光对中仪利用激光光束的特性来进行测量。它通过发射一束激光光束并接收反射光束来测量距离和角 度，从而确定标线的位置。
激光对中仪的构造和原理
激光对中仪通常由发射器和接收器组成。发射器将激光束发射出去，接收器接收反射的激光束，并计算 出距离和角度。
工作原理与激光原理的关系
激光对中仪的工作原理是基于激光原理的。激光对中仪利用激光的单色性、相干性和直线传播特性，确 保测量的准确性和稳定性。
如何正确使用激光对中仪？
正确使用激光对中仪需要注意一些基本步骤和技巧。包括选择合适的位置、 校准仪器、调整激光光束等。这些步骤可以帮助工程师获得准确的测量结果。
激光对中仪使用课件
介绍激光对中仪的意义和作用。
什么是中仪？
中仪是一种用于在建筑、测绘等领域进行精确水平和垂直测确定水平和垂直线。
为什么要使用激光对中仪？
激光对中仪中文操作手册
EASY-LASER激光对中使用说明书D505加强型激光对中仪D525可扩展型激光对中系统第一部分：系统配置1．每一套系统都包含以下配置：1)1个工具箱2)1套EASY-LINK软件＋计算机通讯电缆3)1把卷尺4)1个显示单元用皮套5)1本操作手册2．D505加强型激光对中仪1)1个D279显示单元（包含14个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块3．D525专家型激光对中系统1)1个D279显示单元（包含27个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块第二部分：激光原理1．激光发射器采用半导体He-Ne激光器，激光波长为635-670nm，处于可见光的边缘，颜色为红色，具体光波位置见图1：激光波段μm 100μm 1mm图1：激光波段图2为激光发射器示意图。
阴极管内充满氦气和氖气，通过高电压激发出相应波长的光波，通过两端透镜和反射镜的反复作用，只有平行于中心线的光束被发射出去，形成激光。
阴极阳极100% 反射镜半反射镜图2：激光发射器原理示意图2．激光接收器采用先进的PSD定位技术，PSD即POSITION SENSITIVE DEVICE的缩写。
传统的激光接收器是CCD技术，即将激光感应平面分为m×n个等份，接收到激光后计算出激光的位置。
其分辨率由等分的密度来决定，因此有上限约束。
而PSD技术是在感应面的两端加适当电压，激光打到感应面的不同位置则会在两端产生不同的电流，其分析的是模拟量，理论上讲模拟量的精度是无穷高因此大大提高了测量精度。
仪器最终的精度不受感应面的限制，只决定于A/D转换器的位数。
3．关于激光束的中心位置的确定。
激光束并不是绝对圆形的，激光的能量分布也不是均匀的。
E710 激光对中仪 专业的轴对中和测量系统 说明书
如果你输入联轴器的直径，你得到的结果是 当激光打到接收靶上时我们很容易的就
gap/sag.
能从显示单元上看出来
3.实时显示值可用来调节机器。为了方便调
整同时显示图形和数值。水平和垂直方向-
也是同时显示。
-
A. 信息区域。每个测量阶段告诉你你必须做 C. 激光束打在接收器的表面形成相应的目
什么。还显示蓝牙连接，警告标志等。
计算器
计算器 显示单元还内置了计算器和长度单位 转换工具。
个性设置 您可以创建一个用户配置文件，以保 存个人设置，还可以对不同类型的测 量进行不同的设置。这使得工作更加 快捷！
d
e
fg
Ｄ．细薄的轮廓，方便手抓握 E. 集 成的电池舱设计使得显示单元
有很好的显示角度 F. 电池舱 G. 肩带扣环
HI JKL M
认按键，方便惯用左或右手的人使用。
在测量过程中，采用清晰明了的图形 升级
引导测量过程。
如果你想在将来扩展功能。显示单元
的软件可以通过互联网或存有新软件
的Ｕ盘进行升级．这样你就可以获得
将来我们新开发的测量功能。
N
O
N. 灰尘，细粒挡盖 O. 厚实的硬橡胶设计
A
B
E F
A. 探杆高度为１２０－１８０ｍｍ。如果有需 要可辅件探杆“无限”加长。由 不锈钢制成。
标函数。
B. 你可以开始以前的测量，避免再次输入 尺寸，条码阅读是最快的方法
D.２０°标志。显示Ｓ单元在轴上的位置。当 你调整非联轴机器时你还可以显示Ｍ单元的 方便调整。
E.显示前后地脚需要的垫片值多少。彩色 的判断方法可以更直观的判断结果。红色 ＝超出范围。绿色＝在范围内 F. 显示测量单元在轴上的位置 G. 水平值调整，颜色判断。
对中仪操作流程

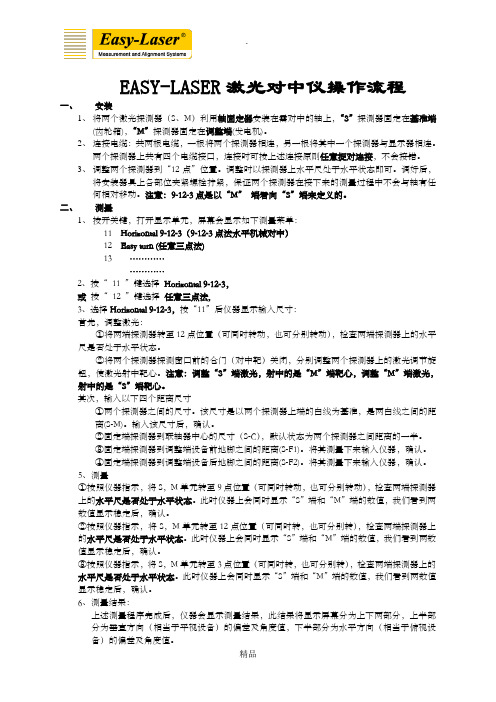

EASY-LASER激光对中仪操作流程一、安装1、将两个激光探测器（S、M）利用轴固定器安装在需对中的轴上，“S”探测器固定在基准端(齿轮箱)，“M”探测器固定在调整端(发电机)。
2、连接电缆：共两根电缆，一根将两个探测器相连，另一根将其中一个探测器与显示器相连。
两个探测器上共有四个电缆接口，连接时可按上述连接原则任意捉对连接，不会接错。
3、调整两个探测器到“12点”位置。
调整时以探测器上水平尺处于水平状态即可。
调好后，将安装器具上各部位夹紧螺栓拧紧，保证两个探测器在接下来的测量过程中不会与轴有任何相对移动。
注意：9-12-3点是以“M”端看向“S”端来定义的。
二、测量1、按开关键，打开显示单元，屏幕会显示如下测量菜单：11 Horizontal 9-12-3（9-12-3点法水平机械对中）12Easy turn (任意三点法)13 ……………………2、按“11 ”键选择Horizontal 9-12-3，或按“12 ”键选择任意三点法,3、选择Horizontal 9-12-3，按“11”后仪器显示输入尺寸：首先，调整激光：①将两端探测器转至12点位置（可同时转动，也可分别转动），检查两端探测器上的水平尺是否处于水平状态。
②将两个探测器探测窗口前的仓门（对中靶）关闭，分别调整两个探测器上的激光调节旋钮，使激光射中靶心。
注意：调整“S”端激光，射中的是“M”端靶心，调整“M”端激光，射中的是“S”端靶心。
其次，输入以下四个距离尺寸①两个探测器之间的尺寸。
该尺寸是以两个探测器上端的白线为基准，是两白线之间的距离(S-M)。
输入该尺寸后，确认。
②固定端探测器到联轴器中心的尺寸（S-C），默认状态为两个探测器之间距离的一半。
③固定端探测器到调整端设备前地脚之间的距离(S-F1)。
将其测量下来输入仪器，确认。
④固定端探测器到调整端设备后地脚之间的距离(S-F2)。
将其测量下来输入仪器，确认。
5、测量①按照仪器指示，将S，M单元转至9点位置（可同时转动，也可分别转动），检查两端探测器上的水平尺是否处于水平状态。
激光对中仪 技术要求
激光对中仪技术要求
激光对中仪是个啥？简单说，就是个帮助我们确保机器部件正确对齐的家伙。
为了确保它好用，我们需要关注以下几点：
测量精度：这个设备得能准确告诉我们部件对齐得有多好，不能有一点儿差错。
测量范围：得能覆盖各种不同大小和类型的机器部件，不然买回去也没用。
稳定性：在测量时，环境干扰（比如振动、温度变化）不能影响它，这样才能得到准确的结果。
操作简便：最好是一看就会，不用费心去学习怎么使用。
安全性：激光功率得在安全范围内，不能对我们或周围的东西造成伤害。
环境适应性：不管环境怎么样（温度、湿度、灰尘），它都得能正常工作。
数据处理：它得能迅速处理测量数据，并给我们一个详细的报告，这样我们才能明白问题出在哪儿。
兼容性和扩展性：得能和其他设备或系统“说上话”，比如电脑、PLC之类的，这样我们就可以方便地分享数据和远程监控了。
总的来说，激光对中仪得满足这些要求，才能成为我们工作中的好帮手。
激光对中仪原理
激光对中仪原理嘿，朋友们！今天咱来聊聊激光对中仪原理这个神奇的玩意儿。
你说这激光对中仪啊，就像是一位超级精确的裁判！它能让两个需要对齐的东西乖乖地站在一条直线上，你说神不神？想象一下啊，有两个大轮子，要让它们完美地同步转动，要是没对齐，那可就麻烦啦，不是这儿卡一下就是那儿响一声。
这时候激光对中仪就出马啦！它通过发射出细细的激光束，就好像是给这两个轮子牵了一根看不见的线，让它们知道该怎么对齐。
这激光束可厉害了，就像孙悟空的金箍棒一样，指哪儿打哪儿。
它能非常准确地测量出两个物体之间的距离和角度差异。
然后呢，我们就根据它给的信息来调整，就像是给机器做一次精准的“手术”。
你可能会问啦，为啥不用尺子量呢？哎呀，尺子可没那么精确呀，而且还麻烦。
激光对中仪多方便呀，一下子就把所有的数据都给你弄清楚啦。
它的工作原理其实也不难理解。
就好像我们走路要看着前方一样，激光对中仪就是通过发射激光来找到那个“前方”。
然后通过一些复杂但超厉害的计算，得出我们需要调整的方向和距离。
比如说，在工厂里那些大型的机器设备安装的时候，激光对中仪可就派上大用场啦！要是没它帮忙，那些大家伙可不好摆弄呢。
有了它，工人们就能轻松地让机器们“排好队”，乖乖工作啦。
再想想，如果没有激光对中仪，那会出现多少问题呀。
机器运转不顺畅，效率低下，说不定还会出故障呢。
但有了它，一切都变得井井有条，精准无比。
所以啊，激光对中仪可真是个了不起的发明！它让我们的工作变得更简单、更高效。
我们真应该感谢那些聪明的科学家们，发明了这么好用的东西。
总之呢，激光对中仪原理虽然有点复杂，但它给我们带来的好处那可是实实在在的。
下次你要是看到工厂里那些工人拿着个奇怪的仪器在摆弄机器，那很可能就是激光对中仪在发挥它的神奇魔力呢！。
关于激光粒度分析仪对中调整方法
调整“下旋钮”方法与“上旋钮”的一致。 示范：
当“下旋钮”调整激光接近 0 号探测单元，0 环附近的 1 环 2 环都 很高此时，说明激光已经接近 0 号探测单元。继续向逆时针方向旋转， 如果发现光柱反而远离 0 环（如右图箭头方向）此时应略微回调。
欧美克科技有限公司技术服务部
谭惠文 编撰·2006 年 1 月
内部资料
关于激光粒度分析仪对中调整方法
简述：
对中调整就是将激光调整到仪器主探测器的 0 号探测单元上
1 号探测单元
如右图所示，仪器光能背景符合测试要求。
0 号探测单元
如果激光不是打在 0 号探测器上，而是打在其他探测器上，那么
“背景光能分布”窗口指示的光能背景可能就是很乱的光柱了，
此时如果不调整对中，那么测试的结果就会错误而且重复性差。
内部资料 当“背景光能分布”窗口指示上图状态，表示“激光接近 0 号探测单元”，但是 0 环光柱还没有出现。 因此，我们需要进一步耐心仔细的调整对中旋钮，最终调出 0 环。 调出 0 环的基本要领： 可以快速的来回旋转其中一个旋钮，看 0 环是否会冒出来。如果 这个不行，那就先将这个旋钮回调至刚才最好的位置，才能调另一个 旋钮。如此反复更替，将 0 环调出来。 当零环出来以后，我们需要应该注意动作不能太快。否则 0 环会 消失，需要重新找了。 最后调整光能背景至最佳状态时，建议： 先把 0 环调到最高，然后慢慢的降低 1 环。 要求的光能背景状态应该具备以下条件： 1． 0 环高，一般可以达到 60 以上。0 环高度容易受到针孔状态， 激光管寿命，转向棱镜是否干净，进样窗口是否干净影响。 尤其以“针孔”失调，进样窗口脏及转向棱镜脏为常见。 2． 一环低，一般应该在 20 以下 3． 光能稳定，没有明显跳动。0 环，1 环在短时间（数分钟）内 基本不变 4． 10 环以后的光柱，是反映仪器光学部件的背景状态，如果这 些光柱很高，表示光学部件（包括：转向棱镜，付立叶透镜和样品池） 脏了。通常，这些光柱中如果最高的光柱达到 6~8,建议您检查样品池 窗口并拆开予以清洗干净。 如果极少数的情况下，需要清洗转向棱镜和付立叶透镜的。在清 洗以前，如果觉得不清楚，请与我公司联系。
激光对中仪的使用方法
激光对中仪的使用方法1.介绍1.1 什么是激光对中仪在此处描述什么是激光对中仪，其作用和功能。
1.2 适用范围描述激光对中仪适用于哪些行业和工作场景。
2.激光对中仪的组成部分2.1 发射器描述发射器的功能和特点。
2.2 接收器描述接收器的功能和特点。
2.3 控制台描述控制台的功能和特点。
2.4 其他配件列出可能的其他配件，并简要描述其功能。
3.准备工作3.1 选择合适的工作场景描述选择合适的工作场景的要点。
3.2 检查设备完整性描述如何检查激光对中仪及其配件的完整性和正常运行状态。
3.3 设置正确的参数描述如何设置激光对中仪的参数，以确保其正常工作。
4.操作步骤4.1 搭建仪器描述如何正确搭建激光对中仪，包括安装发射器、接收器和其他配件。
4.2 连接电源描述如何连接激光对中仪的电源，并注意事项。
4.3 设置基准点及目标点描述如何设置基准点和目标点，以进行测量或调整工作。
4.4 进行对中操作描述如何使用激光对中仪进行对中操作，包括调整和校准。
4.5 检查结果描述如何检查对中结果的准确度和可靠性。
5.维护和保养5.1 清洁仪器表面描述如何正确清洁激光对中仪的表面，以保持其良好的工作状态。
5.2 更换电池描述如何更换激光对中仪的电池，并注意事项。
5.3 日常保养描述如何进行激光对中仪的日常保养工作，包括检查和维护。
6.附件在此处列出本文档所涉及的附件，并提供相应的或存储位置。
7.法律名词及注释在此处列出本文所涉及的法律名词和相关注释，以便读者理解。
激光对中仪的使用是怎样的呢及工作原理
激光对中仪的使用是怎样的呢及工作原理激光对中仪的使用是怎样的呢？联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。
打表的方法是最早出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维护和修理人员的阅历和技术要求特别高，且其费时费劲，其精度不高，所以误差往往会比较大。
随着技术的不断改进，近几年来，激光对中仪在设备维护和修理领域越来越常见，其操作简单便利，对设备维护和修理人员的技术要求也不高，只要你操作1到2次就可以完全把握其方法。
在此以激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮忙。
联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。
打表的方法是最早出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维护和修理人员的阅历和技术要求特别高，且其费时费劲，其精度不高，所以误差往往会比较大。
随着技术的不断改进，近几年来，激光对中仪在设备维护和修理领域越来越常见，其操作简单便利，对设备维护和修理人员的技术要求也不高，只要你操作1到2次就可以完全把握其方法。
在此以L560激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮忙。
激光对中仪应用于联轴器轴对中服务方法步骤:安装仪器在设备停机状态下安装Vibro—laser激光对中仪的激光发射器和接收器，用链条和V型支架固定在联轴器或轴上,M端靠近马达，S端靠近设备。
注意：安装时，发射器和接收器的面板上显示的角度相差在0.3度以内；依据发射器和接收器所发射的红色激光来调整传感器的高处与低处，确保激光都在红色区域中心。
a、平板上进入Vibro—laser激光对中仪的测量软件，按联轴器图标进入测量，依据软件提示分别输入设备相关部位的距离。
b、按屏幕上方第2个按钮进入测量界面，点击绿色按钮进行测量第一组数据，依据提示旋转联轴器到绿色区域进行第2次、第3次数据，得出结果。
实时调整按屏幕上方第4个按钮进入实时调整将传感器旋转到垂直方向进行高处与低处调整，按仪器提示在马达地脚加减垫片至符合标准。
