第2章图解飞线法操作要点1132.3.3 图解三星C200型手机元器件飞线1．图解换电池时间会归零飞线手机换电池时间会归零时应重点检查以下通路（见图2-3-24）：即时时钟供电由后备电池C108（RB414_IV02N）输出，经限流电阻R101（1.2k ）输入微处理模块U100（CSP2200B1）H11脚，给副时钟电路提供电源。
图2-3-24 换电池时间会归零飞线示意图2．图解不能送话飞线手机不能送话时应重点检查以下通路（见图2-3-25）：送话器MIC1+经滤波电感L401、电容C413、电阻R408、MICINP端输入微处理模块U100第N14脚；送话器MIC1−经滤波电感L402、电容C417、电阻R411、MICINN 端输入微处理模块U100第M14脚。
图2-3-25 不能送话飞线示意图3．图解不能振动飞线手机不能振动时应重点检查以下通路（见图2-3-26）：振动驱动芯片U403第1脚输入振动信号，驱动放大后从第5脚输出加振动电机VIB1脚；振动电机VIB2脚接地。
消火花电容C412、保护二极管ZD401与振动电机直接并联。
图2-3-26 不能振动飞线示意图4．图解不能振铃飞线手机不能振铃时应重点检查以下通路（见图2-3-27）：来自微处理模块的振铃信号经和弦芯片U401（YMU762C.QZE2）第17脚输出，由YMU_SPK1P端输入电子开关芯片U402（NLAS4684MNR2）第7脚，从电子开关芯片U402第9脚输出，由SPK1P端加喇叭连接器SPEAKER（SBR125530P.CT01）第1脚；经和弦芯片U401第18脚输出，由YMU_SPK1N 端输入电子开关芯片U402第5脚，从电子开关芯片U402第3脚输出，由SPK1N端加喇叭连接器SPEAKER第2脚。
5．图解不能受话飞线手机不能受话时应重点检查以下通路（见图2-3-28）：来自音频处理模块U100（CSP2200B1）第P11脚的受话信号，由AOUTAP端输入电子开关芯片U402第10脚、从电子开关芯片U402第9脚输出、由SPK1P端加到喇叭连接器SPEAKER 第1脚；由第N12脚AOUTAN端输入电子开关芯片U402第2脚、从电子开关芯片U402第3脚输出，由SPK1N端加到喇叭连接器SPEAKER 第2脚。
OPPO A95 5G 智能手机 - 用户手册说明书
Hardware Version: Software Version:
PCB-Q188-01V05 V01
Operation Band
446.00625-446.09375MHz
Effective Radiated Power 25.93 dBm
Modulation Type:
FM(Analog)
Emission Designator: 11K0F3E
USA frequency FRS CH01-CH22
Ch. Fr25 12
2
462.5875 13
3
462.6125 14
4
462.6375 15
5
462.6625 16
6
462.6875 17
7
462.7125 18
8
467.5625 19
9
467.5875 20
Hardware Version: Software Version: Operation Band Modulation Type:
PCB-Q188-01V05 V01
462.5625MHz~ 462.7125MHz 467.5625MHz~ 467.7125MHz 462.5500MHz~ 462.7250MHz
Channel Separation: 12.5kHz
Antenna Type:
Integral
Max Ambient Temperature 15OC ~ 35OC
Humidity Dimension
20% ~ 75% Overall (Length x Width x Thickness): 100 x 55 x 27 mm Antenna(Length): 60 mm
运动心率手环使用手册
运动心率手环使用手册感谢您使用我们的产品。
使用本手环前请先阅读本操作说明：1、警告：开始新的运动项目之前请咨询你的医生。
智慧手环尽管可以监测实时动态心率，但并不能用作任何医疗用途。
切记在开始任何运动和饮食计划前咨询医生。
2、设备要求：支持安卓4.3，IOS7.0 蓝牙4.0及以上版本。
3、充电：使用前请先通过5V500mA USB设备对手环进行充电，确保手环电量充足。
一手握住触摸按键位置，另一只手拿住表带位置，USB充电位置如图。
左右摇动并向后用力，将主机和表带分开充电金手指在设备的背面，按方向插入充电器对应的金手指位置即可充电，充电时屏幕会显示充电符号插入USB充电底座上（充电5V500MA），即可充电，充电时间约2小时。
为保证充电接触良好，请保证金属触点无脏污，氧化和杂质。
充电时屏幕显示充电符号。
如果设备长期不用，请务必保证每3个月补充电一次。
装机时，先装USB充电头到表带，再装另一头。
一、手环与手机APP连接1、开机：长按手环屏幕下方3秒开机，开机时手环会显示配对码，用于识别手环。
关机时间界面长按按键3秒进入二级菜单，点按切换到关机选项，长按进入关进选项，点按切换on为off，屏幕显示5 4 3 2 1关机。
复位二级菜单下选择复位图标，长按3秒进入复位选项，点按切换off为on，系统即复位，手环时间和数据恢复出厂设置。
2、安装app：手机扫描包装盒上面的二维码，或者在Google Play ，App store，应用宝商店搜索“智慧手环”下载APP.3、连接手环：手环靠近手机，打开并进入智慧手环APP，根据APP连接向导搜索蓝牙手环,完成配对连接，手环的蓝牙名称是“Smart Watch”。
点下一步完成连接。
苹果设备配对连接：苹果设备IOS系统第一次app连接好以后会提示蓝牙配对请求，请点“配对”连接，手环才能接收来自IOS系统推送的来电、短信、QQ、微信等通知提醒。
否则无法接收提醒。
4、删除手环：设备连接后如需删除设备，可在APP-设定--我的手环进行设备删除，如果是登录帐号绑定手环，需要在APP—设置—设备管理对设备进行解绑操作。
rtd2995 TCL 手册
（二）硬件配置方案
二、端口介绍
AV1 入 USB2. 0 卡拉 OK
输 USB3. 0
SD 卡
HDMI2
HDMI1
VGA 输 入 串口 CI 卡 VB1 输出接口 AV 输出
高清输入
音频输入
高频头 左右喇叭接 口 3D 蓝牙接口
SPDIF 输出
网口 DC 供电接口 按键接口 遥控接口
AV2输入的视频与高清的PR共用，AV2输入的音频与高清的 音频输入端口共用
U802
GP13&14 LSADC6
THGBM3G4D1FBAIG 2GByte
SPIPORT[0..3] E2_WP
3.3V_STB
3V3
B
AUDIO IN
P404
HD_L_IN HD_R_IN HD_Y_IN HD_PB_IN HD_PR_IN AV1_V_IN AV1_L_IN AV1_R_IN
2，按键端口电路： P103 为按键插座，其中 PIN2 为按键信号脚，当不同按键 按下时对应的电压值如下。 P+ 0.99 P0.50 V+ 1.93 V1.46 MENU OK 2.86 2.40 待机 0
按键接口插座
3，DC-DC 电路： DC-DC 电路主要包括 24 转 12V、 24V 转 5V、 5V 转 DDR_1V5、 5V 转 2V5 和 3V3、5V 转 1V15。以下分别介绍。 （1）24V 转 12V 选用的是 AOZ1284PI，其中 PIN1 为 PWM 驱 动输出、PIN2 为自举升压、PIN4 为开关频率设置、PIN8 为使 能脚、PIN7 为软启动脚、PIN6 为反馈脚、PIN5 为补偿脚。下 图为测试点和电路图。
ccd和CMOS

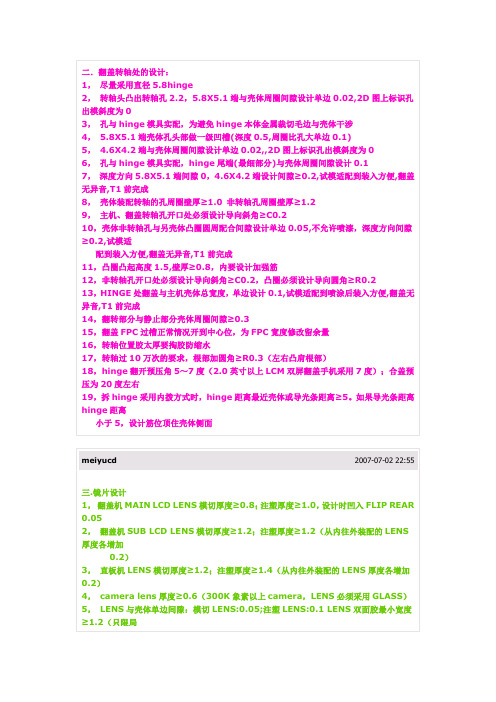

二．翻盖转轴处的设计：1，尽量采用直径5.8hinge2，转轴头凸出转轴孔2.2，5.8X5.1端与壳体周圈间隙设计单边0.02,2D图上标识孔出模斜度为03，孔与hinge模具实配，为避免hinge本体金属裁切毛边与壳体干涉4，5.8X5.1端壳体孔头部做一级凹槽(深度0.5,周圈比孔大单边0.1)5，4.6X4.2端与壳体周圈间隙设计单边0.02,,2D图上标识孔出模斜度为06，孔与hinge模具实配，hinge尾端(最细部分)与壳体周圈间隙设计0.17，深度方向5.8X5.1端间隙0，4.6X4.2端设计间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成8，壳体装配转轴的孔周圈壁厚≥1.0 非转轴孔周圈壁厚≥1.29，主机、翻盖转轴孔开口处必须设计导向斜角≥C0.210，壳体非转轴孔与另壳体凸圈圆周配合间隙设计单边0.05,不允许喷漆，深度方向间隙≥0.2,试模适配到装入方便,翻盖无异音,T1前完成11，凸圈凸起高度1.5,壁厚≥0.8，内要设计加强筋12，非转轴孔开口处必须设计导向斜角≥C0.2，凸圈必须设计导向圆角≥R0.213，HINGE处翻盖与主机壳体总宽度，单边设计0.1,试模适配到喷涂后装入方便,翻盖无异音,T1前完成14，翻转部分与静止部分壳体周圈间隙≥0.315，翻盖FPC过槽正常情况开到中心位，为FPC宽度修改留余量16，转轴位置胶太厚要掏胶防缩水17，转轴过10万次的要求，根部加圆角≥R0.3（左右凸肩根部）18，hinge翻开预压角5～7度（2.0英寸以上LCM双屏翻盖手机采用7度）；合盖预压为20度左右19，拆hinge采用内拨方式时，hinge距离最近壳体或导光条距离≥5。
