厂内车间现场标识规划
生产车间现场标识
生产车间现场标识生产车间现场标识是指在生产车间内设置的各种标识牌、标志和标识线，用于指导和警示工作人员，确保生产过程的安全、高效进行。
生产车间现场标识的设置应符合相关标准和规范，以确保信息明确、易于理解，并能够起到有效的指导和警示作用。
一、标识牌和标志的设置要求1. 安全标识牌：在生产车间内设置安全标识牌，包括出入口标识、紧急出口标识、禁止通行标识、警示标识等。
这些标识牌应采用醒目的颜色，文字和图案清晰可辨，以便工作人员迅速识别和理解。
2. 设备标识牌：对车间内的设备进行标识，包括设备名称、型号、功能等信息，以便工作人员进行操作和维护。
设备标识牌应设置在设备附近的显眼位置，确保工作人员能够清晰地看到。
3. 物料标识牌：对车间内的物料进行标识，包括物料名称、规格、数量等信息，以便工作人员进行物料的取用和使用。
物料标识牌应设置在物料容器或存放位置上，确保工作人员能够方便地查找和辨识。
4. 工作区域标识：对车间内的各个工作区域进行标识，包括生产区、质检区、储存区等。
工作区域标识应使用明确的文字和图案，以便工作人员能够清晰地识别和划分工作区域。
5. 安全出口标识：对车间内的安全出口进行标识，包括应急疏散通道、安全出口门等。
安全出口标识应设置在容易被看到的位置，并配备疏散指示标识，以便工作人员在紧急情况下能够迅速疏散。
二、标识线的设置要求1. 生产线标识线：对车间内的生产线进行标识，包括生产线的路径、工位的位置等。
生产线标识线应使用醒目的颜色，宽度适中，以便工作人员能够清晰地辨识生产线的走向和工位的位置。
2. 安全通道标识线：对车间内的安全通道进行标识，包括应急通道、消防通道等。
安全通道标识线应使用明亮的颜色，宽度适中，以便工作人员能够清晰地识别和遵循安全通道。
3. 物料存放标识线：对车间内的物料存放区进行标识，包括原材料存放区、成品存放区等。
物料存放标识线应使用明确的颜色和图案，以便工作人员能够方便地查找和辨识物料存放区。
工厂车间划线及标识管理要求标准
工厂车间划线及标识管理要求标准，非常实用！
1、地面通道线、区域划分线
1）线型
A类--黄色油漆实线
线宽 60mm：原则上用于物品定位线；
线宽 80mm：原则上用于设备区域线；
线宽120mm：原则上用于主通道线。
图例：
B类--黄色油漆虚线
线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；
图例：
C类--红色实线
线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；
图例：
D类-黄色与黑色组成的斜纹斑马线（倾斜45º）
危险品区域线、警示区域线，消防通道线；
图例：
2)定位线
A类—设备的定位：
所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例：
B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位
用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；
图例：
C类—消防器材、油类、化学品等危险物品的的定位
使用红白警示定位线；
图例：
D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位
使用黄色四角定位线；
图例：
E类—消防栓、配电柜等禁放物品的开门区域处的定位
使用黄白相间的斑马式填充线；
图例：
F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；。
5S现场区域划分及标识实战精华+仅2分
……………………………………………………………最新资料推荐…………………………………………………区域划分及标识管理规定总 则为加强规范公司厂区及生产现场的铸件、物料、器具、车辆等物品的定置，统一规范现场定置线、标识、提升现场管理水平，建立有效的现场区域，特制定本办法。

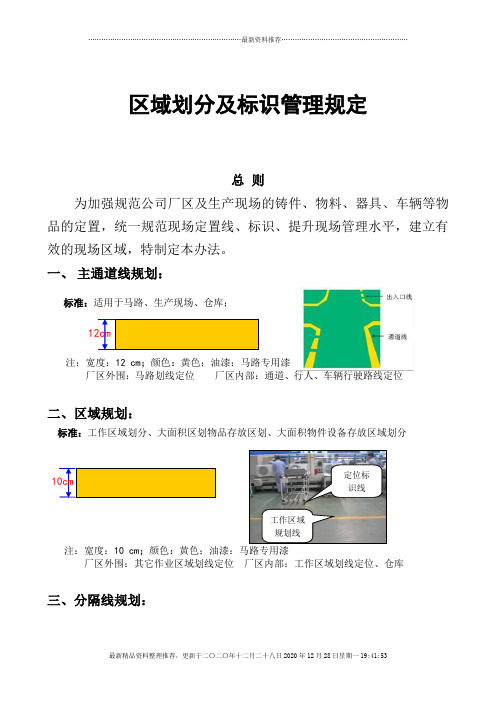

一、 主通道线规划：二、区域规划：三、分隔线规划：10cm 标准：工作区域划分、大面积区划物品存放区划、大面积物件设备存放区域划分 注：宽度：10 cm ；颜色：黄色；油漆：马路专用漆厂区外围：其它作业区域划线定位 厂区内部：工作区域划线定位、仓库工作区域 规划线定位标 识线12cm注：宽度：12 cm ；颜色：黄色；油漆：马路专用漆厂区外围：马路划线定位 厂区内部：通道、行人、车辆行驶路线定位 标准：适用于马路、生产现场、仓库；……………………………………………………………最新资料推荐…………………………………………………四、定位线五、转弯处倒角标准：六、定置区域车辆进出口标准：10cm135o60cm注：宽度：8 cm；颜色：黄色；油漆：马路专用漆依据存放物品实际尺寸定位（如仓库可依据木托、铁托实际大小）标准：适用于物品定置管理30 cm90 o8cm存放的物品注：宽度：8 cm；颜色：黄色；油漆：马路专用漆个人岗位活动区域请留划1米虚线出入口（参照6）8cm标准：区域内分隔线、个人岗位活动区域区域内分隔线标准：定置区域车辆进出口处【采用虚线】。
标准：适用于各拐角处……………………………………………………………最新资料推荐…………………………………………………七、不合格品区规划：八、车辆定位：九、指示箭头标准：车长注：长：依照实际车长， 宽：依照实际车宽，颜色：黄色；油漆：马路专用漆 序号为“宋体”字体，外环内直径为30cm,外直径35cm.8cm 注：宽度：8 cm ；颜色：红色；油漆：马路专用漆特别提示：红色的划线仅用于不良品或危险的警示，其他地方不可乱用。
现场6S三定可视化标识方案
现场6S三定可视化标识方案
一、车间现场通道可视化人车分流，划出人行通道(预定1.5米宽)与物流通道(预定2米宽)，黄色标线（线宽5公分），线内通道整体绿色，人车图示标识
二、车间各类盖板周围、踏步护栏黄黑斑马线，盖板内黄色
三、车间各区域分区标识暂以黄色角线标识定位，经生产过程验证后划定实体黄线，各模具区制定６S工位标准卡
四、设备、工装名称先进行临时形式的标识，同时以黄色角线定位，经过生产过程验证后进行正式标识的完善
五、设备操作规程标识（小看板）
六、设备旋转方向箭头标识（红色箭头），锁紧柱标识（黄黑线间隔5公分）
七、现场垃圾桶定位及清洁工具标识
八、物体防撞标识（黄黑线间隔５公分）
九、踏步防护栏标识（黄黑线间隔５公分）
十、工具柜标识，添加工具清单和图片
十一、叉车、运输车、倒运设施定位标识
十二、6S标语标识（小看板）
十三、质量意识标语标识（小看板、条幅）
十四、车间管理看板
十五、安全方面可视化标识请安监科统一设置
十六、角线长度１５公分，宽度５公分。
车间区域及标识管理规定
车间区域及标识管理规定
为了更好地管理车间区域以及标识，提高工作效率和安全性，制定以下管理规定：
一、车间区域划分
1. 车间内应根据生产流程和功能需求划分不同的区域，明确各区域的用途和权限。
2. 确定重要区域和一般区域的划分，严格控制重要区域的进出。
二、标识设置
1. 在车间内设置统一的标识系统，包括区域标识、安全标识、设备标识等，标识应清晰明了。
2. 标识应符合国家标准，颜色醒目、易识别，避免使用混淆标识。
三、标识规范
1. 标识应统一规格、尺寸，形式简洁明了，不得私自更改或增加标识。
2. 标识的安装位置应符合相关规定，安装牢固、不易脱落。
四、标识维护
1. 定期检查维护标识的完好性，发现问题及时更换修复。
2. 保持标识清晰可见，避免污损或遮挡，确保标识的有效性。
五、标识使用
1. 所有员工都应了解并遵守车间标识规定，使用标识指引进行工作。
2. 禁止恶意损坏标识，如有发现立即报告并进行处理。
六、违规处罚
1. 对违反车间区域及标识管理规定的行为，将按照公司相关制度进
行处理，包括扣分、记过等处罚措施。
2. 情节严重者将给予相应的纪律处分，以确保车间管理秩序和工作
安全。
七、总结
有效的车间区域及标识管理规定有助于提高工作效率，保障员工安全，促进生产秩序。
责任人应严格执行管理规定，定期检查评估，不
断完善管理措施，确保车间区域和标识的有效管理。
工厂车间划线标准与标识管理 PPT
设备安全警戒线
物料架定位
可移动式物品定位
设备安全警戒线
100mm
800mm
二、划线标准
通道、区域划分
绿色通道
安全警示
一般物品定位
设备安全警戒线
物料架定位
可移动式物品定位
物料架定位
20mm
货
货
50mm
架
架
二、划线标准
通道、区域划分
绿色通道
安全警示
一般物品定位
设备安全警戒线
物料架定位
可移动式物品定位
1目录一线型标准二划线标准二划线标准二划线标准50mm50mm50mm50mm二划线标准50mm二划线标准二划线标准100mm黄空斑马线二划线标准50mm黄空斑马线二划线标准50mm黄黑斑马线二划线标准50mm黄黑斑马线二划线标准100mm黄黑斑马线二划线标准50mm黄黑斑马线二划线标准50mm黄黑斑马线150mm二划线标准50mm黄黑斑马线150mm二划线标准黄色实线150mm二划线标准四角定位1020mm60200mm60200mm20mm二划线标准实线框
管道
仪表
阀门
转动设备转动方向
盘柜
四、物品标识
管道
仪表
盘柜
阀门
转动设备转动方向
盘柜
五、区域和其他标识
区域标识
固定工位标识
A
A
B B
特别说明：1.图上标识作为排版布局参考，背景整体使用中粮集团的标准版式。 2.标识中除责任人的姓名外，必须使用打印字体，不能手写。 3.根据使用位置的实际情况，标识尺寸分为大号、中号、小号3种规格。 4.根据存放的物品和存放物品的环境合理选择型号大小。
②黄黑斑马线
50mm
制药企业生产现场标识管理
况 质检员签字:
清场检查日期：年月日
2020/11/30
4
公司的有关标识的
规定
标识C（设备内容物状态标示）
内容物名称：
内容物批号： 数 量：
适用范围：
各级区 所有运行中
有 内容物的设备
状 清态： 放 入 时场情间： 操作 人况员：
具体填 写方式
2020/11/30
与 “设备状态标示牌”
标签a~1（质检室的试剂、试液标示 ）
试液名称： 浓 度： 配 制 人： 配制日期： 有效期至：
从库中领回 的试剂， 一经开启的
几点说明：
1)此格式为QC目前采用格式
2)配制日期、有效期至均采用“ . . ”的形式
3)相关的配制记录请车间采用QC已有记录
4)有效期执行有关的SOP
2020/11/30
化验证书号：
有效期：
车间物料员： 车间领料人：
日期
产品名称
规格 产品代号 产品批号 配料量 结存量 配料人 复核人
年月日
年月日
年月日
年月日
年月日
年月日
年月日
负责年人月：日
年月日
年月日
单位2负020/责11/3人0 :
第页
共21 页
公司的有关标识的规定
标识H~5（物料标示 ）
直接配到 具体批号上的物料
2020/11/30
洁净区工作服
正在使用
等待处理
年
月日
等待使用
对于十万级等的服装 产生一种重复使用的 状态，有别于处理后 等待使用的状态，采 用正在使用
年
月
日
说明
15
公司的有关标识的规定
工厂车间可视化规划管理最全
单击此处添加副标题
管道颜色标识
由中国6S咨询服务中心（）整理发布
管道流向标识方法
25mm
150mm
25mm
150mm
A、红色消防管道上使用
B、其它管道上使用
C、管道标识
氮气
宋体 80#
由中国6S咨询服务中心（）整理发布
地面画线颜色与线宽标准
由中国6S咨询服务中心（）整理发布
电器控制开关标识方法
电器盒
由中国6S咨询服务中心（）整理发布
A、220V电压标识
B、380V电压标识
额定电压标识方法
由中国6S咨询服务中心（）整理发布
一般物品定位线
一般物品区域线 100mm 150mm 由中国6S咨询服务中心（）整理发布
特殊物品定位线
清洁用品、垃圾 存放区
高危化学品、 其他危险品
由中国6S咨询服务中心（）整理发布
手推物流车定位线 由中国6S咨询服务中心（）整理发布
开门线
由中国6S咨询服务中心（）整理发布
主通道
十字路口通道
由中国6S咨询服务中心（）整理发布
车间主干道标识线 人行通道 车辆通道 0.7m 手推物流车定位线
车间地址标识
60 cm
50 cm
总装一线 FLA1
品质方针
口号
由中国6S咨询服务中心（）整理发布
25 cm
20 cm
原材料区
钣 金
区域管理标识
25 cm
20 cm
报废品区
钣 金
25 cm
20 cm
厂房立柱标识
A-10 350 cm A-10 200mm 150mm 由中国6S咨询服务中心（）整理发布
生产车间现场标识
生产车间现场标识生产车间现场标识是指在生产车间内设置的各种标识牌、标志和标识线，用于指示、警示和提醒工作人员遵守安全操作规程、正确操作设备，确保生产过程的安全性、高效性和顺畅性。
下面将从标识牌、标志和标识线三个方面详细介绍生产车间现场标识的标准格式。
一、标识牌1. 安全警示牌：用于提醒工作人员注意安全事项，如“注意高温区域”、“禁止吸烟”、“注意高压电源”等。
安全警示牌应采用醒目的颜色，字体清晰可读，图案明确，以确保工作人员能够迅速理解和遵守安全规定。
2. 操作指导牌：用于指导工作人员正确操作设备和工具，如“操作步骤”、“设备操作说明”等。
操作指导牌应简明扼要，图文并茂，确保工作人员能够准确无误地进行操作。
3. 应急救援牌：用于指示应急出口、安全通道和应急设备的位置，如“应急出口”、“灭火器”、“急救箱”等。
应急救援牌应设置在显眼的位置，字体清晰可见，以便工作人员在紧急情况下能够迅速找到应急出口和应急设备。
4. 通知公告牌：用于发布生产车间的相关通知、公告和规定，如“生产计划”、“质量目标”、“工作安排”等。
通知公告牌应设置在工作人员易于接触的位置，字体清晰可读，内容准确明了，以确保工作人员能够及时了解相关信息。
二、标志1. 安全标志：用于标识危（wei）险区域、禁止行为和警示信息，如“高温区域”、“禁止入内”、“警告高压电源”等。
安全标志应采用标准的图案和颜色，图案应清晰可辨，颜色应醒目璀璨，以确保工作人员能够快速识别和遵守安全规定。
2. 设备标志：用于标识设备的名称、型号、参数和操作方法，如“设备名称”、“设备型号”、“操作步骤”等。
设备标志应设置在设备显眼的位置，字体清晰可读，内容准确明了，以便工作人员能够正确操作设备。
3. 物料标志：用于标识物料的种类、数量和存放位置，如“原材料”、“成品”、“半成品”等。
物料标志应设置在物料容器或者存放位置上，字体清晰可见，内容准确明了，以确保工作人员能够快速找到所需物料。
厂区地面标识标准--目视化管理第一步
③设计标准图示：
④现场图片参照：
90°
紧急通道标识
我的工作就是规避您的风险
visual management
10 区域指示目视标准
①设计标准说明：
②设计标准尺寸：
标准说明： 1.作为车间内物料指示目视标准； 2.颜色为黄底白字、材质为油漆； 3.具体设计尺寸如右图所示。
visual management
地面标识小常识：
1.地面标识是需要技巧和一定熟练程度的工作，为节省原材料成本，请勿让新员工单独操作，须在 班组长或业务骨干的指导下操作最为妥当。 2.用于划线的油漆最好是质量上乘的马路漆。 3.为防止不同型号或厂家 的油漆混合使用产生化学反应，从而产生气泡、脱落现象。故此，同一 区域使用同一厂家、相同规格油漆划线最佳。 3.油漆在使用前加入适当天拿水会使油漆涂抹更加均匀，有光泽。 4.划线后因油漆未干，需注意采取防护措施，严禁避免人踩车压。待油漆彻底干后，方可正常使用 该区域。建议一般选择生产不忙或不生产时划线为最佳时机。
③设计标准图示：
④现场图片参照：
o 135
通道转角线
我的工作就是规避您的风险
visual management
06 工装定位划线标准
①设计标准说明：
②设计标准尺寸：
标准说明： 1.作为车间内工装定位划线标准； 2.颜色为黄色、材质为油漆或黄色胶带； 3.具体设计尺寸如右图所示。
划线方法： ➢使用报废钣金制作工装定位线专用划线工装，划线时使用喷气 式油漆直接喷于工装孔槽内,注意毛边。
12 盆栽摆放目视标准
