永磁同步电机基础知识
永磁同步伺服电机

近年来,随着永磁材料性能的不断提高和完善,特别是钕铁硼永磁的热稳定性和耐腐蚀性的改善和价格的逐 步降低以及电力电子器件的进一步发展,加上永磁电机研究开发经验的逐步成熟,经大力推广和应用已有研究成 果,使永磁电机在国防、工农业生产和日常生活等方面获得越来越广泛的应用。正向大功率化(高转速、高转 矩)、高功能化和微型化方面发展。稀土永磁电机的单台容量已超过1000KW,最高转速已超过r/min,最低转速 低于0.01r/min,最小电机的外径只有0.8mm,长1.2mm。
(3)和普通同步电机相比,它省去了励磁装置,简化了结构,提高了效率可达到传统电励磁电机所无法比拟 的高性能(如特高效、特高速、特高响应速度);
(4)和开关磁阻电机(SR)相比,它没有低速转矩脉动大的问题,早已实现了低速稳定运行,因此适合快 速、高精度的控制场合。
(5)和无刷直流永磁同步电机(BLDCM)相比,它在高精度伺服驱动中更有竞争力。
永磁同步伺服电机
电机
01 产品介绍
03 特点
目录
02 应用 04 结构
永磁电机采用永磁体生成电机的磁场,无需励磁线圈也无需励磁电流,效率高结构简单,是很好的节能电机。
产品介绍
永磁同步伺服电机(PermanentMagnetSynchronousMotor,简称PMSM),是交流永磁伺服电动机的一种。
结构
永磁同步伺服电机的基本结构由定子和转子组成。 永磁同步伺服电机的定子与传统电机类似,但是其槽数经过严格的计算,往往与传统电机不同。 永磁同步伺服电机有独特的转子结构,转子上安装有永磁体磁极。 根据永磁体安装方式的不同,又分为凸装式、嵌入式(或称表面式、内置式)等不同的转子结构。
220v三相永磁同步电机工作原理 概述

220v三相永磁同步电机工作原理概述1. 引言1.1 概述本文旨在介绍220v三相永磁同步电机的工作原理,并对其模型、特性以及控制策略进行分析和讨论。
永磁同步电机作为一种新兴的电机类型,在能源转换和工业应用中具有广泛的应用前景。
通过深入了解其工作原理和特性,可以更好地发挥其性能优势,提高系统的效率和稳定性。
1.2 文章结构本文将按照以下结构组织:首先,在引言部分进行概述并明确文章的目的;其次,详细介绍220v三相永磁同步电机的工作原理,包括三相电源供给和永磁同步电机的基本介绍;然后,对模型和特性进行分析,涵盖了电机模型建立、空载特性分析和负载特性分析;接着,探讨不同控制策略及其实现方法,包括传统控制方法和高级控制策略;最后,在结论与展望部分总结研究成果,并指出存在问题及改进方向,并展望未来研究方向。
1.3 目的本文旨在深入探讨220v三相永磁同步电机的工作原理,通过对模型、特性和控制策略的分析,为读者提供全面了解该类型电机的基本知识。
同时,通过指出存在的问题和改进方向,并展望未来研究方向,希望能够激发更多学者对此领域的兴趣,推动永磁同步电机技术的发展与应用。
2. 220v三相永磁同步电机工作原理:2.1 三相电源供给三相永磁同步电机的正常运行需要稳定可靠的三相交流电源供给。
在这种电机中,通常使用220V的三相交流电源。
通过确保每个相都以120度间隔相位差提供恒定的电压和频率,可以实现对电机的良好供能。
2.2 永磁同步电机简介永磁同步电机是一种具有较高效率和出色性能的电动机类型。
它由一个旋转部件(转子)和一个固定部件(定子)组成。
其中,转子上搭载了永久磁体,而定子上则布置着绕组。
通过施加恒定的直流励磁或通过其他方法来生成恒定磁场,转子上的永久磁体与定子上的绕组进行交互作用,从而实现了高效能量转换和旋转运动。
2.3 工作原理概述当输入三相交流电源被供给到永磁同步电机时,绕组内产生了旋转磁场。
这个旋转磁场与转子上的永久磁体相互作用,从而产生了转矩力使得转子开始旋转。

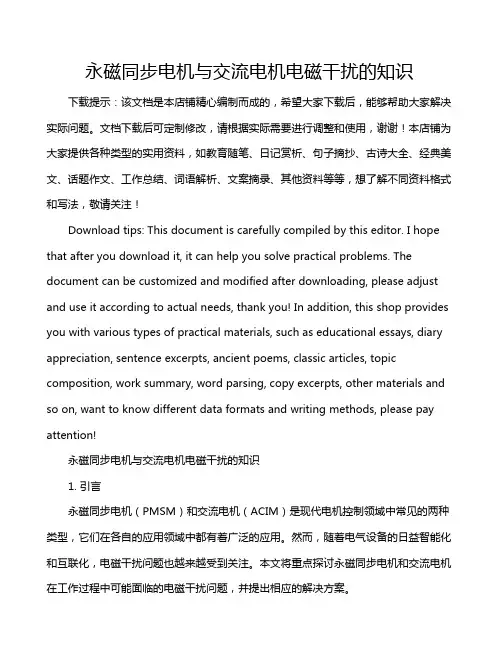

永磁同步电机与交流电机电磁干扰的知识

永磁同步电机与交流电机电磁干扰的知识下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!永磁同步电机与交流电机电磁干扰的知识1. 引言永磁同步电机(PMSM)和交流电机(ACIM)是现代电机控制领域中常见的两种类型,它们在各自的应用领域中都有着广泛的应用。
永磁同步电机构造

永磁同步电机构造
永磁同步电机是一种采用永磁体作为励磁源的同步电机。
它由转子、定子、永磁体和绕组等部分构成。
1. 转子:转子是电机的旋转部分。
永磁同步电机的转子通常由磁化强度高、磁化稳定的永磁体组成,如钕铁硼(NdFeB)或钴铁硼(SmCo)等材料。
转子上的永磁体形状可以是圆柱形、平面形或弧形等。
2. 定子:定子是电机的固定部分。
它由定子铁心和绕组组成。
定子铁心是一个结构坚固、磁导率高的铁芯,主要作用是引导磁场。
绕组则由若干个线圈组成,将电流输入到定子中产生电磁场。
3. 永磁体:永磁体是永磁同步电机的励磁源,它具有固有的磁性,并能够持久保持强磁性。
永磁体的磁化强度决定了电机的输出性能。
4. 绕组:绕组通常分为定子绕组和励磁绕组两部分。
定子绕组是将电流输入到电机中产生磁场的部分,而励磁绕组是为了调节永磁体的磁化强度而设置的。
以上是永磁同步电机的主要组成部分。
通过合理的设计和控制,永磁同步电机具有高效、高功率密度、响应快和转矩稳定等特点,广泛应用于工业和交通领域。

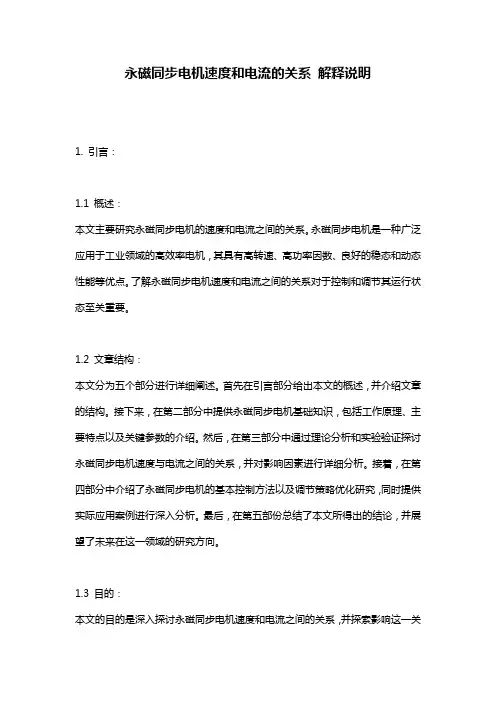

永磁同步电机速度和电流的关系_解释说明

永磁同步电机速度和电流的关系解释说明1. 引言:1.1 概述:本文主要研究永磁同步电机的速度和电流之间的关系。
永磁同步电机是一种广泛应用于工业领域的高效率电机,其具有高转速、高功率因数、良好的稳态和动态性能等优点。
了解永磁同步电机速度和电流之间的关系对于控制和调节其运行状态至关重要。
1.2 文章结构:本文分为五个部分进行详细阐述。
首先在引言部分给出本文的概述,并介绍文章的结构。
接下来,在第二部分中提供永磁同步电机基础知识,包括工作原理、主要特点以及关键参数的介绍。
然后,在第三部分中通过理论分析和实验验证探讨永磁同步电机速度与电流之间的关系,并对影响因素进行详细分析。
接着,在第四部分中介绍了永磁同步电机的基本控制方法以及调节策略优化研究,同时提供实际应用案例进行深入分析。
最后,在第五部份总结了本文所得出的结论,并展望了未来在这一领域的研究方向。
1.3 目的:本文的目的是深入探讨永磁同步电机速度和电流之间的关系,并探索影响这一关系的因素。
通过对其特性和参数进行理论分析和实验验证,从而为永磁同步电机的控制方法与调节策略提供指导。
希望通过本文的研究可以对永磁同步电机在工业领域中的应用和发展起到积极推动作用。
2. 永磁同步电机基础知识2.1 工作原理永磁同步电机是一种采用永磁体作为励磁源并具有与旋转磁场同频而转动的电机。
其工作原理可以简单描述为:在正常运行时,当三相交流电通过定子绕组产生旋转磁场时,永磁体内的永久磁体会与定子产生的旋转磁场相互作用,从而引起电机的转动。
2.2 主要特点永磁同步电机具有以下主要特点:- 高效率:由于采用了永久磁体作为励磁源,永磁同步电机在工作过程中不需要消耗能量来产生励磁电流,因此具有较高的能量利用率和效率。
- 高功率密度:相对于传统的异步电机,永磁同步电机具有更高的功率密度,即在相同尺寸下能够输出更大的功率。
- 负载响应快速:由于其结构和特性的优越性,永磁同步电机响应负载变化较快,具有较好的控制性能。
永磁同步电动机教材

1. 基频下列调速
• 当感应电机在低频时,定子电动势 E1 较小,定
子电阻压降旳影响不能忽视,必须有意抬高 U1
而对定子电阻压降加以补偿, 才干近似维持
1. 基频下列调速
• 要保持气隙磁通 Φm 额定不变,必须采用恒电 动势频率比旳控制方式,即变频过程中须维持
E1 f1 常值。但定子电动势为内部量,难以直 接测量、控制。
• 根据感应电机定子电压方程式
U1 E1 I1Z1 E1 I1(R1 jX1 ) • 可知,当频率较高,电动势较大时,可忽视定
1.表面凸出式 构造简朴、制造成本较低、转动 惯量小等优点,在矩形波永磁同步电动机和恒 功率运营范围不宽旳正弦波永磁同步电动机中 得到了广泛应用。另外,表面凸出式转子构造 中旳永磁磁极易于实现最优设计,使之成为能 使电动机气隙磁密波形趋近于正弦波旳磁极形 状,可明显提升电动机乃至整个传动系统旳性 能。
永磁同步电动机旳总体构造
1. 高效永磁同步电动机构造示意图
l-转轴 2-轴承 3-端差 4-定子绕组 5-机座 6-定子铁心 7-转子铁心 8-永磁体 9-起动笼 10—风扇 11—风罩
永磁直流无刷电动机构造示意图
l-转轴 2-前端差 3-螺钉 4-调整垫片 5-轴承 6-定子组件 7-永磁转子组件 8-位置传感器转子 9-后端差 10—位置传感器定子
• 详细旳说常见旳基本种类有:①降电压调速; ②电磁转差离合器调速;③绕线转子感应电机 转子回路串电阻调速;④绕线转子感应电机串 级调速;⑤变极对数调速;⑥变压变频调速等。
感应电动机调速旳基本措施
• 按照交流感应电动机旳基本原理,从定子 传入转子旳电磁功率 Pem 可分为两部分:一 部分是拖动负载旳有效功率 Pmech (1 s)Pem, 即机械功率;另一部分是转差功率 PS sPem , 与转差率成正比。从能量转换旳角度看, 转差功率是否增大,是消耗掉还是得到回 收,显然是评价调速系统效率高下旳一种 标志。从这点出发,能够把感应电机旳调 速系统提成三类。
永磁同步电机简介PPT课件

谢谢
永磁同步电机简介PPT课件
永磁同步电动机由定子、转子和端盖等部件构成。定子与 普通感应电动机基本相同,采用叠片结构以减小电动机运 行时的铁耗。转子可做成实心,也可用叠片叠压。电枢绕 组可采用集中整距绕组的,也可采用分布短距绕组和非常 规绕组。 有关特性:
电压的调节
自动调节励磁系统可以看成为一个以电压为被调量的负反馈控制系统。无功负荷电 流是造成发电机端电压下降的主要原因,当励磁电流不变时,发电机的端电压将随 无功电流的增大而降低。但是为了满足用户对电能质量的要求,发电机的端电压应 基本保持不变,实现这一要求的办法是随无功电流的变化调节发电机的励磁电流。 2、无功功率的调节: 发电机与系统并联运行时,可以认为是与无限大容量电源的母线运行,要改变发电 机励磁电流,感应电势和定子电流也跟着变化,此时发电机的无功电流也跟着变化。 当发电机与无限大容量系统并联运行时,为了改变发电机的无功功率,必须调节发 电机的励磁电流。此时改变的发电机励磁电流并不是通常所说的“调压”,而是只 是改变了送入系统的无功功率。
永磁同步电机简介PPT 课件
演讲人
目录
01
永磁同步电机简介PPT课件
02
电压的调节
永磁同步电机简介PPT课件
同步发电机为了实现能量的转换,需要有一个直流磁场。而产生这个磁场的直流电 流,称为发电机的励磁电流。由三相交流电产生的旋转电枢磁动势及建立的电枢磁 场,一方面切割定子绕组,并在定子绕组中产生感应电动势;另一方面以电磁力拖 动转子以同步转速旋转。永磁同步电动机的动态数学模型为非线性、多变量,它含 有ω与id或iq的乘积项,因此要得到精确的动态控制性能,必须对ω和id,iq解耦。 该控制方案摒弃了矢量控制中解耦的控制思想及电流反馈环节,采取定子磁链定向 的方法,利用离散的两点式控制直接对电动机的定子磁链和转矩进行调节,具有结 构简单,转矩响应快等优点。 永磁同步电动机以永磁体提供励磁,使电动机结构较为简单,降低了加工和装配费 用,且省去了容易出问题的集电环和电刷,提高了电动机运行的可靠性;又因无需 励磁电流,没有励磁损耗,提高了电动机的效率和功率密度。
永磁同步电机 原理

永磁同步电机原理
永磁同步电机是一种利用永磁体和电磁体相互作用,实现转子与旋转磁场同步运动的电机。
它的原理基于磁场相互作用和电磁感应的原理。
具体原理如下:
1. 永磁体产生磁场:永磁同步电机的转子上装有永磁体,永磁体产生固定的磁场。
这个磁场可以是永久磁铁,或者由由稀土磁体、钕磁铁硼等现代高能量高矩磁体生成。
2. 定子产生旋转磁场:在永磁同步电机的定子上通以三相交流电源,通过三相绕组在定子上产生旋转磁场。
这个旋转磁场的频率和大小由电源提供的电压和频率决定。
3. 磁场相互作用:由于转子上的永磁体产生的磁场与定子上产生的旋转磁场相互作用,产生了转矩。
这个转矩使得转子跟随旋转磁场同步运动。
4. 反馈控制:为了使永磁同步电机能够准确地跟随外部旋转磁场的变化,通常需要使用反馈控制系统,如位置传感器或编码器来实时检测转子位置和速度,并根据反馈信号调整电流和磁场。
总之,永磁同步电机的原理是利用永磁体和旋转磁场的相互作用,实现了转子与旋转磁场同步运动。
这种电机具有高效率、高功率密度和高控制性能等优点,在许多应用领域得到了广泛的应用。
