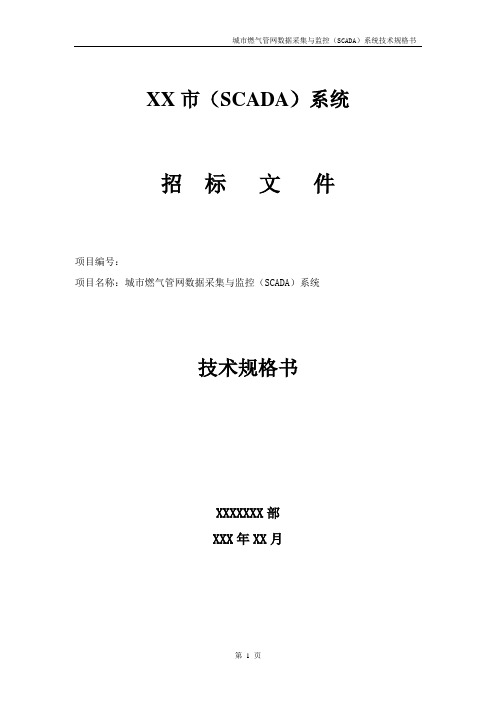

XX市(SCADA)系统招标文件项目编号:项目名称:城市燃气管网数据采集与监控(SCADA)系统技术规格书XXXXXXX部XXX年XX月目录1、总则 (1)1.总则 (4)1.1供货商(在中标人未确定前为投标商)的职责范围 (4)1.2供货需求量表 (5)1.3工程基本条件 (5)1.3.1 气象条件 (5)1.3.2 工作介质 (5)1.4工程范围 (6)1.5工程要求 (8)1.6项目实施要求 (9)1.7培训要求 (10)1.8货物安装、调试 (11)2系统要求 (12)2.1系统的接口 (12)2.2系统的设置 (12)2.3系统操作模式 (12)2.3.1 SCADA系统工作模式 (12)2.3.2 SCADA系统的通讯模式 (13)2.4执行标准与规范 (13)2.5计量单位 (13)2.6设计原则 (14)2.6.1安全可靠性 (14)2.6.2先进适用性 (15)2.6.3经济合理性 (15)2.6.4标准化、模块化 (16)3通用技术要求 (16)3.1环境条件 (16)3.2供电电源 (16)3.3防雷、接地要求 (16)4SCADA系统功能和技术要求 (17)4.1SCADA系统功能要求 (17)4.1.1调度中心监控系统功能要求 (17)4.1.2门站加气站合建站功能要求 (18)4.1.3工商业用户监控点功能要求 (19)4.1.4管网巡检监控功能要求4.2软件和硬件要求 (20)4.2.1调度中心监控系统软件要求 (20)4.2.2门站、加气站合建站站控系统软件要求 (21)4.2.3调度中心监控系统硬件要求 (21)4.2.4合建站(门站、加气站)系统要求 (22)4.2.5调压站、调压箱/柜(无线监测点) (25)5建议设备表 (26)1.总则1.1 供货商(在中标人未确定前为投标商)的职责范围设备采购供货范围为XX市燃气有限公司SCADA系统项目的SCADA及控制测量仪表设备。
「第二章城市地下管网信息系统的数据分析」

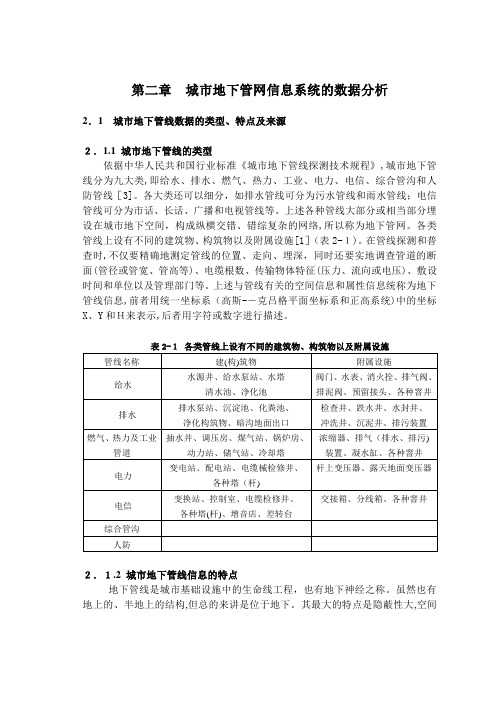

第二章城市地下管网信息系统的数据分析2.1城市地下管线数据的类型、特点及来源2.1.1 城市地下管线的类型依据中华人民共和国行业标准《城市地下管线探测技术规程》,城市地下管线分为九大类,即给水、排水、燃气、热力、工业、电力、电信、综合管沟和人防管线[3]。
各大类还可以细分,如排水管线可分为污水管线和雨水管线;电信管线可分为市话、长话、广播和电视管线等。
上述各种管线大部分或相当部分埋设在城市地下空间,构成纵横交错、错综复杂的网络,所以称为地下管网。
各类管线上设有不同的建筑物、构筑物以及附属设施[1](表2-1)。
在管线探测和普查时,不仅要精确地测定管线的位置、走向、埋深,同时还要实地调查管道的断面(管径或管宽、管高等)、电缆根数、传输物体特征(压力、流向或电压)、敷设时间和单位以及管理部门等。
上述与管线有关的空间信息和属性信息统称为地下管线信息,前者用统一坐标系(高斯--克吕格平面坐标系和正高系统)中的坐标X、Y和H来表示,后者用字符或数字进行描述。
2.1.2 城市地下管线信息的特点地下管线是城市基础设施中的生命线工程,也有地下神经之称。
虽然也有地上的、半地上的结构,但总的来讲是位于地下。
其最大的特点是隐蔽性大,空间信息的获取较困难且精度较低;同时地下管网纵横交错,各类管线间的空间关系较为复杂。
每一类管线都由管线段、建(构)筑物和附属设施组成,多呈树状、环状或辐射状,形成一个系统,系统的各组成元件相互影响,共同发挥作用。
一旦事故发生,需要立即抢修,但出事地点和抢修范围都较难确定。
由于各管线之间关系密切且相互影响较大,故在管线抢修和施工时要顾及对其它管线的影响。
此外,地下管线在城市中的布置有许多原则或规定,如与道路红线、中心线的关系,距离建筑物的远近,埋深以及与线状地物的交叉都有一定要求,因此还要与地面上的地物、地形发生联系,并将它们表示在统一的坐标系统下。
从数据结构的观点来看,管线可归纳为由点和弧段构成,其拓扑关系和数据结构较为简单,且一旦建成,管线的变化相对来说较小。
论城市燃气管网安全信息系统建设中的GIS应用
论城市燃气管网安全信息系统建设中的GIS应用摘要目前已经有不少的燃气GIS软件面世,但是多数都存在着类似的毛病:形式上虽五脏俱全,但实际运用中却显得力不从心。
究其原因,主要是这些软件多为一些信息公司所开发,在专业应用方面缺乏深入研究,故应用效果不理想。
关键词城市;燃气管网;安全信息系统建设;GIS应用前言本文探讨了地理信息系统在燃气行业燃气管网数据处理建库与更新以及GIS在燃气管网中的应用。
对提高燃气管网的安全性及其运行效率起了重要的指导作用。
1 地理信息系统地理信息系统是60年代中期开始逐渐发展起来的一门新技术,近十几年发展迅猛。
简单地说,地理信息系统是在计算机软硬件的支持下输入、存储、管理、分析和输出具有空间属性数据的一种计算机技术系统。
由于在现代社会科研、生产、生活各个方面的信息范畴内,85%以上的信息数据都具有空间属性或地理属性,所以地理信息系统的应用是非常广泛的,它不仅在资源调查、环境监测、城乡规划、国土管理、灾害监测等方面应用广泛,而且在城镇管理等许多方面的应用也很广泛。
在许多国家,地理信息系统的应用已经成为一支新兴的行业,其应用几乎涉及现代经济活动的各个方面。
在国内,人们对地理信息系统的作用潜力认识逐渐加强,应用也逐步普遍和深入[1]。
2 燃气管网数据处理建库与更新2.1 燃气管网数据源分析由于各种原因,目前很多企业是通过设计图、竣工图或者示意图进行管理。
十年以前的资料大多为纸质,近十年的资料多为AUTOCAD格式的电子版。
针对缺失数据的部分可以通过物探的方式来获取,而对现有的CAD数据可以通过转换的方式来获取。
城市基础空间数据是燃气GIS系统的重要组成部分,燃气管网的分布需要城市基础空间数据作为背景,方可进行精细化管理。
燃气管线的业务属性数据包括设施设备信息、燃气用户信息、历史事故处理、scada历史监测数据以及巡线记录表格等数据。
2.2 燃气管网数据标准燃气管线数据建库后,需将所有的燃气地理信息按照实际地物点、线、面的空间几何特征、地物的属性以及地物之间的关系等进行分层管理,并建立燃气管网空间要素分层与单元划分标准。
某宾馆暖通设计与施工管理
用) 的空调 区域 , 回路均通过设 置水力平衡 阀来平衡 管路阻力 , 各
达到水力平衡 。
2 4. 设计原则 . 1 主楼 的大 堂、 中庭和咖啡厅 、 餐厅 以及裙 楼的地下 超市 、 地上
5 结语
本文 提出了 目前环状管 网运行 中普遍 存在 的一些 问题 , 针对
[ ] 许仕荣 , 2 邱振 华. 水管 网的计 算理论 与 电算应 用[ . 给 M] 长 沙 : 南大学 出版社 , 9 . 湖 1 7 9
分 部的商务办公 区和东 部 的宾 馆 客房 区 。裙 楼 为地 下 1层 , 地上 对于不同 的冷水机组 , 别为两用一备 和一用一 备 。冷却 水 系统 采用冷却塔开式循 环 系统 。冷 水机组 的冷 水和 冷却水 人 口处 均 3 , 层 建筑高度为 1. 6 5m。地下 1层为 超市 , 地上 3层 均为 商场 。 配备 电动蝶 阀 , 分 别 与冷 水机 组 、 水泵 、 且 冷 冷却 水 泵等 进 行联 裙楼前为广场 , 广场地 下为 1 地下车库 , 层 面积 约为 400m 。空 0 锁。热水循环水泵则是一用一备 。冷 却塔设 置于裙 楼 3层 楼顶 , 调范 围为除主楼地下 1层和地下 车库 ( 仅冬 季使 用 ) 以外 的其他 针对选用 的冷水机组 , 分别选用 2台 S 70 L型与 1台 S 3 0 L Cou C5 U
2 2 冷热 源及 相 关设备 .
本 工程计算冷负荷为 620k , 0 W 选用 2台冷量为 2 3 W 的 7k 6 离心压缩 式冷 水机组和 1台冷量 为 1O4 k 的螺杆 压缩式 冷水 4 W
机组 ; 热负荷为 460k 采用制热量为 480k 的热 水机组 为 8 W, 0 W 空调末端系统输送热水 。冷水系统采 用一次 泵闭式循 环 系统 , 相
燃气输配管网结构分析中的结构因素
第2 卷 第3 7 期
煤 气与 热 力
计算和统计发现数值分布规律以及结构因素与管网
功能 的关 系。在 进行分 析时 , 主要衡 量 相对指 标 , 要 经常用 到 比较 的方 法 , 过 比较得 到有 用 的结 论 。 通 由上述 可见 , 网结 构分 析与 管 网水 力计 算 、 管 管
a d Dit i uto t r n s r b i n Ne wo k
YAN i g q n M n —ig
( ot hn nc a n i ei ein& Rsac ntue i j 0 0 4, hn ) N r C iaMu ip l gn r gD s h i E e n g e rhIstt,T ni 3 0 7 , 而管 网造价 、 由流 动工 况
形成 的压力分布、 发生局部故障时管网供气能力以 及维修时管网功能 的完整程度等则属于由结构因素
形成 的管 网功 能特 性 。 管 网结构 分析 的方 法及 采用 的工具 主要 有统 计 方法 、 力计算 、 水 系统可靠 性 计算 、 网络 图论 、 网工 管
arn e e t ieda t r n e e t t.aes u trl at so en tok h bet ea d r gm n,pp i e a ag m n,e a me r c r t cua f o ft e r .T eojc v n r cr h w i
等) 构成。燃 气管 网结构 主要指管 网气 源点 的配
置、 网络 型 式 、 径 的配 置 、 断 阀 门 的配 置等 。在 管 截
可靠性计算得到管 网拓扑型式、 阀门配置等对供气 可靠性的影响; 考察不同网络型式及气源点设置、 管 径 配置 , 分析 管 网 的性 能 及 与 造 价 的关 系 。从 这 些 方 面多角 度地 分析 城市 管 网结构 型式 的规律 性 。 由
基于ArcGIS的燃气管网水力计算的设计与实现
水 力 计 算 的结 果 通 过 A O对 象 以 A c p界 r Ma 面风 格 友 好 地 显 示 出来 , , 点 压 力 分 级 专题 如 节 图、 管段 燃气 流 向 图等( 见 图 1 。 参 ) 水 力计 算模 块有 如下 显著 特点 : ① 模 块 直 接 读 写 A 的 图 形 数 据 , 不 需 O 而
力计 算 ( 下 简 称 水 力 计 算 ) 面进 行 了一 些 尝 以 方
试 , 取 得 了一 点成果 。 并
图 1 是用 A 就 O二次 开发 的具有 A c p风格 r Ma
的 GS系统 , I 水力 计 算 模 块 被 作 为 子 模 块 集 成 其 中。选 择菜单 “ 网平 差 ” 水力计 算 ” 弹 出“ 管 一“ , 燃 气水力 平 差 计 算 ” 话 框 ( 2 , , 力 计 算 模 对 图 )即 水 块 的用 户界 面 。它是 整个 管 网管理 系统 的核 心模
作 者简 介 : 成 (97一 , , 连普 兰 店人 , 刘 16 )男 大 副教 授 , 士 博
维普资讯
沈 阳 航 空 工 业学 院 学 报
第2 4卷
模 块直 接修 改 图形属性 , 户刷 新 图形 , 用 计算 结果 就表 现 到 图形 界 面上 。 ②计 算 能力不 受管 网 的规模 大小 和结构 的 限 制 ; 持 多气源 。 支 ③迭 代求解 的速度 较快 、 精度 较高 。
Ac I r S本身 的 图形 识 别 驱 动 。 即 , 直 接 把 类 似 G 可 图 1中的图形 , 为本 模 块 的输 入 ; 算 完 毕 后 , 作 计
性 数据 ( 节点 设 备 和 管 段 物 理 参数 )
收 稿 日期 :07— 5 3 20 0 —2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中国科技期刊数据库 科研
2015年21期 23
燃气管网拓扑结构的计算机生成方法及评价
宋会滨
大庆中石油昆仑燃气有限公司,黑龙江 大庆 163453
摘要:在各种管网的计算中,节点关联矩阵A 和环路矩阵B 的数据输入和生成是第一步工作。
因此,如何快速、方便、准确地输入和生成A 矩阵和B 矩阵,对于缩短整个平差计算过程的时间,减少原始数据的准备工作量和难度具有重要意义。
关键词:燃气管网;拓扑结构;方法;评价 中图分类号:TU996.62 文献标识码:A 文章编号:1671-5780(2015)21-0023-02
1 引言
燃气管网规划紧跟城市发展需要,联系着现状管网能力、规划管网布局和建设科学安排,对整个城市燃气管网安全运行和建设经济性起着至关重要的作用。
城市燃气管网的数量越来越多,规模也会越来越大。
城市燃气管网的水力计算和优化设计都是非常复杂繁琐的过程,尤其是大型和特大型管网的计算,一般是借助于计算机来完成这部分工作。
2 燃气管网拓扑结构的矩阵表示
燃气管网考虑燃气的流向,从图论的角度可以看作有向图,可用管段与节点的关联矩阵A 和环路矩阵B 表示。
以图1为例说明,关联矩阵A 的表示方法见表1,环路矩阵B 表示方法见表2。
图中:①~⑧为管网节点编号;(1)~(11)为管段编号。
图1
表1 关联矩阵A
表2 环路矩阵B
3 关联矩阵A 的形成 3.1 方法1 为了分析方便,把图1管段号与节点号的关系列于表3。
表3 方法1中的数组C
3.1.1 表3的形成
我们把每条管段两端的节点号按大小对应存放在表3的第三行和第二行,并且规定起点号为正,终点号为负,这样就可以得到表3。
3.1.2 算法介绍
A 矩阵表1中的元素是以表3的第二行某个值的绝对值为行号,以该值的列号为A 矩阵列号,该值大小为1,符号与该值的符号相同;以表3的第三行某个值的绝对值为行号,以该值的列号为A 矩阵列号,该值大小为1,符号与该值的符号相反,其余元素为0。
数学表达式为:
3.1.3 哑元说明
A(n ,b):整型二维数组,存放关联矩阵;C(2,b):整型二维数组,与表3相对应;n ,b:分别存放管网节点数和管段数
3.2 方法2
通过分析发现,图1中管段号与节点号的关系也可以用表4的方法表示。
表4 方法2中的数组C
通过观察表4和表1我们可以发现以下规律:A 矩阵表1中,以表4的第2行的某个值为行号,以该值的列号为A 矩阵列号的值为1(表示起点);以表4的第三行的某个值为行号,以该值的列号为A 矩阵列号的值为-1(表示终点),其余为0。
3.2.1 相应的算法为
3.2.2 哑元说明
A(n ,b):整型二维数组,存放关联矩阵A ;C(2,b):整型二维数组,与表2相对应;n ,b:分别存放管网节点数和管段数。
3.2.3 两种方法优缺点比较
就初始数据输入的量而言,方法1和方法2相差无几,都要输入2×b 个数据。
但是,方法1与本文提出的方法2相比,存在一个致命的缺点:在输入数组C 时,虽然都是规定起点为正,终点为负,但是方法1还规定第二行的节点号要大于第一行相应的节点号。
因此,在第1种方法中,C 数组的第一行和第二行既有起点号又有终点号,而方法2中无此特殊规定,起终节点号分别存在相同的行中。
所以,相比之下方法1的初始数据准备工作更加复杂,工作量也就更大,在编号和输入时就容易出错,目前大多数燃气管网采用此法输入原始数据。
学术论坛
24 2015年21期
4 环路矩阵B 的生成 4.1 寻找树T
由图论知,关联矩阵A 中线性无关的n 列必然组成一枝树,而线性无关的n 列很容易从阶梯矩阵中得到。
因此,树的寻找过程就是通过关联矩阵的阶梯化,在阶梯矩阵中寻找线性无关的n 列的过程。
对于任何矩阵进行阶梯化,常用的方法有RE 算法。
4.2 直接形成环路矩阵B 4.2.1 方法a
表5 方法C 中的数组C
(1)表5的形成。
规定:对于每一条管段,沿着所设流动方向,在管段左边的环路号填入表5第二行相对应的位置,管段右边的环路号填入表5第三行相对应的位置。
(2)算法介绍。
通过观察表5和表2我们可以发现以下规律:B 矩阵表2中,以表5的第二行的某个值为行号,该值列号为B 矩阵列号的值为-1;以表5的第三行的某个值为行号,以该值的列号为B 矩阵列号的值为1,其余为0。
相应的数学表达式为:
(3)哑元说明。
C(2,b):整型二维数组,与表5相对应;B(b-n+1,b):整型二维数组,环路矩阵;n ,b:分别存放管网节点数和管段数。
4.2.2 方法b
把每条管段两边的环路号按大小对应存放在表6的第三行和第二行,并且规定与顺时针方向相同的为正,与顺时针方向相反为负,就可以得到表6。
表6 方法D 中的数组
(1)算法 B 矩阵表2中,以表6的第二行某个值的绝对值为行号,以该值的列号为B 矩阵列号的值大小为1,符号与该值的符号相同;当表6中第二行某个值大于0,相同列的第三行的值不等于0时,在表2中,以该值的绝对值为行号,以该值
的列号为B 矩阵列号的值大小为1,符号与该值的符号相同;当表6中第二行某个值小于0,相同列的第三行的值不等于0时,在表2中,以该值的绝对值为行号,以该值的列号为B 矩阵列号的值大小为1,符号与该值的符号相反;其余为0。
相应的算法为:
(2)哑元说明
C(2,b):整型二维数组,与表6相对应;B(b-n+1,b):整型二维数组,环路矩阵;n ,b:分别存放管网节点数和管段数。
4.3 方法a 和方法b 的优缺点比较
方法a 和方法b 在输入初始数据的量上相差不大,但是方法b 除了规定正负号的判定法外,还规定了同一枝线相邻环路号按大小分别存放在数组C 的不同行。
因此,与方法Ⅰ相比(2)哑元说明C(2,b):整型二维数组,与表6相对应;B(b-n+1,b):整型二维数组,环路矩阵;n ,b:分别存放管网节点数和管段数。
3.4方法a 和方法b 的优缺点比较方法a 和方法b 在输入初始数据的量上相差不大,但是方法b 除了规定正负号的判定法外,还规定了同一枝线相邻环路号按大小分别存放在数组C 的不同行。
因此,与方法Ⅰ相比方法Ⅱ在数据输入时增加了复杂程度,从而在同等条件下增加了数据输入错误的可能性。
而且,方法b 的算法比方法a 的算法更加复杂,因此程序也更难编写。
5 结论
总之,对燃气管网拓扑结构的关联矩阵A 和环路矩阵B 的计算机形成方法、特点进行了详细的分析。
在关联矩阵A 的输入方法中,提出了一种新方法,极大的简化了A 矩阵的原始数据准备工作和难度。
将本文提出的A 矩阵生成的新方法和与B 矩阵生成方法b 组合,是形成关联矩阵A 和环路矩阵B 的最优方法。
参考文献
[1]冯良,刘杰.燃气工程电算方法[M].上海:同济大学出版社,1998.
[2]丁丽娟.数值计算方法[M].北京:北京理工大学出版社,2000.
[3]宗延萍.论城市供热管网的优化设计[J].科技资讯,2008(9).
[4]梁艺荣.浅谈供水管网的管理与维护[J].大众科技,2009(11).
[5]陈军,周晓光.基于拓扑联动的增量更新方法研究[J].测绘学报,2008,37(3):322-329.
