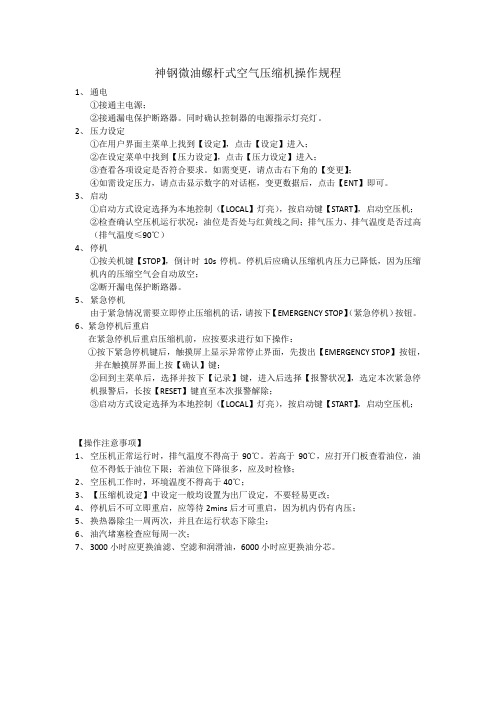

神钢微油螺杆式空气压缩机操作规程

神钢微油螺杆式空气压缩机操作规程1、通电①接通主电源；②接通漏电保护断路器。

同时确认控制器的电源指示灯亮灯。

2、压力设定①在用户界面主菜单上找到【设定】，点击【设定】进入；②在设定菜单中找到【压力设定】，点击【压力设定】进入；③查看各项设定是否符合要求。

如需变更，请点击右下角的【变更】；④如需设定压力，请点击显示数字的对话框，变更数据后，点击【ENT】即可。

3、启动①启动方式设定选择为本地控制（【LOCAL】灯亮），按启动键【START】，启动空压机；②检查确认空压机运行状况：油位是否处与红黄线之间；排气压力、排气温度是否过高（排气温度≤90℃）4、停机①按关机键【STOP】，倒计时10s停机。

停机后应确认压缩机内压力已降低，因为压缩机内的压缩空气会自动放空；②断开漏电保护断路器。

5、紧急停机由于紧急情况需要立即停止压缩机的话，请按下【EMERGENCY STOP】（紧急停机）按钮。

6、紧急停机后重启在紧急停机后重启压缩机前，应按要求进行如下操作：①按下紧急停机键后，触摸屏上显示异常停止界面，先拨出【EMERGENCY STOP】按钮，并在触摸屏界面上按【确认】键；②回到主菜单后，选择并按下【记录】键，进入后选择【报警状况】，选定本次紧急停机报警后，长按【RESET】键直至本次报警解除；③启动方式设定选择为本地控制（【LOCAL】灯亮），按启动键【START】，启动空压机；【操作注意事项】1、空压机正常运行时，排气温度不得高于90℃。

若高于90℃，应打开门板查看油位，油位不得低于油位下限；若油位下降很多，应及时检修；2、空压机工作时，环境温度不得高于40℃；3、【压缩机设定】中设定一般均设置为出厂设定，不要轻易更改；4、停机后不可立即重启，应等待2mins后才可重启，因为机内仍有内压；5、换热器除尘一周两次，并且在运行状态下除尘；6、油汽堵塞检查应每周一次；7、3000小时应更换油滤、空滤和润滑油，6000小时应更换油分芯。
