钢筋GGJ2009基础操作培训
钢筋工培训课件
钢筋工需要文环境和人员的影响。
3
环保意识
钢筋工需要具备环保意识，采取措施减少施工对 环境的影响，保护生态环境。
THANKS
谢谢您的观看
不同直径的钢筋有不同的 力学性能和适用场景。
钢筋等级
不同等级的钢筋在强度、 延性、抗疲劳性能等方面 存在差异。
钢筋性能与用途
钢筋性能
包括抗拉强度、屈服点、伸长率 、冲击韧性等。
钢筋用途
主要用于建筑、桥梁、隧道等工 程中的结构支撑和加固。
钢筋加工与安装要求
钢筋加工
包括切割、弯曲、捆绑等 操作。
钢筋安装
钢筋成型
将弯曲后的钢筋按照设计图纸进行组 合、拼装，形成完整的钢筋骨架。
钢筋连接与绑扎
钢筋连接
使用焊接、机械连接或绑扎等方法，将两根或两根以上的钢筋连接在一起。
钢筋绑扎
使用铁丝、钢丝等绑扎材料，将钢筋按照设计要求进行固定和连接。
03
钢筋安装技术
钢筋网片安装
准备工作
检查钢筋网片的质量，包括钢筋直径 、间距和数量等是否符合设计要求。
设置方法
在浇筑混凝土前，将钢筋保护层垫块放置在钢筋骨架周围 ，确保保护层的厚度和均匀性。在浇筑混凝土时，要注意 保护钢筋不受混凝土的直接冲击和压力。
04
钢筋质量控制与验收标准
钢筋质量检查方法
外观检查
对钢筋的表面质量、规格、尺寸 等进行检查，确保符合设计要求
。
拉伸试验
对钢筋进行拉伸试验，检测其抗 拉强度、延伸率等性能指标，确
团结协作、互帮互助精神培养
团队协作
钢筋工需要与其他工种密切配合，相互协作，共同完成工程建设 任务。
互帮互助
钢筋工之间需要相互帮助，共同解决问题，提高工作效率和质量。
GGJ2009计算设置要点
揭秘GGJ2009计算设置之一——“柱/墙柱”篇序言你是否正为不清楚软件如何计算钢筋而发愁？你是否正为不知道如何调整设置以适应工程中非常规的钢筋构造而烦恼？你是否正在工程结算中，为如何巧妙利用计算设置使自己在结算中处于有利态势而困惑呢？今天，我们带领大家进入神秘的计算设置，希望能对各位的工作有所帮助。
下面先介绍柱算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。
一、算量基本方法柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不同。
(一)、基础层（1）柱/墙柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整“抗震柱纵筋露出长度”来设置。
抗震柱纵筋露出长度基础插筋弯折长度（2）基础内箍筋基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
(二)、中间层（1）柱纵筋中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度（2）柱箍筋中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下：1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
(三)、顶层顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。
（参看03G101－1第37、38页）（1）边角柱边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱内侧钢筋节点（2）中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层二、软件计算设置公共设置项1.柱/墙柱在基础插筋锚固区内的箍筋数量批注：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响范围：基础内箍筋的数量；来源：04G101-3第45页。
广联达GGJ2009异形承台的钢筋处理
组合异型承台的钢筋软件处理技巧通过上两幅图纸的分析可以看出虽然图纸中标明为承台，但是钢筋的配置完全与平法中的节点完全不一样，如下图红框的节点，不过发现这些节点都是类似于筏板的封边节点，但是在平面图中组合承台中的三角承台的配筋在筏板构件中是无法完成布置的，有的可能又会说使用单构件来布置，但是如果使用的单构件，那么这个帖子在网友的感觉中就是技巧很平淡了……（第二红框中图纸要求两种底筋搭接为35d）最后决定使用两种构件组合绘制，达到图纸要求的节点目的，如下图：先使用筏板构件绘制出整个异型承台，筏板厚度为1500,并输入侧面钢筋为4b12。
然后在相应的三桩承台的范围内自定义绘制三桩承台，注意设置为不扣筏板面筋，扣除筏板底筋，这样就可实现承台立面图中承台上部筋通长布置，下部钢筋遇承台断开：但是有一点要注意，如果图纸上是等边三桩承台的话，那么你就定义参数化承台，选择三桩承台即可，但是此图承台是等腰三桩承台，所以就要新建一个自定义承台，自己按边线绘制出等腰承台，定义的厚度同筏板厚，绘制后的组合图如下：在筏板上布置钢筋，钢筋的布置相信大家都没有什么疑问，在此我就说有两处需要自定义布置的地方：在承台上需要布置的钢筋：在属性编辑其中输入横纵向受力筋、加强筋，并输入加强筋的起步距离；在单元的状态下点击编辑承台加强筋，点击相应的多布置钢筋承台边，删除多余的加强筋配筋信息；修改好的承台配筋如下：到这里已经把所有的钢筋都布置完毕了，汇总计算后，就会发现钢筋的节点都计算错了，下面我们就开始详细讲解每个节点的修改：首先：修改桩承台的横纵向钢筋弯折长度，软件默认的计算弯折为10d，图纸要求左侧与上部筋搭接为lle，也就是弯折为（承台厚-2*保护层-100）/2+lle/2，右侧图纸无要求，假设弯折为100，左右两侧的弯折长度不一样长，那么我们就平均一下他们两个的弯折长度即可，整理后平均长度为：（承台厚-2*保护层-100+lle）/4+50 假设lle=45d则在节点中修改下部筋弯折为（承台厚-2*保护层+45d）/4+25即可：请看修改后的钢筋三维图示：长度符合图纸要求修改底部承台筏板两种钢筋搭接为35d节点构造：在节点设置中进行设置，修改为35d如图三维，节点计算完全符合图纸要求下面我们来修改筏板封边的节点图，在工程设置中经行上下布筋的修改，注意大家要以后多使用一些代码经进行修改，这样计算出来的钢筋就不受到板厚，直径的限制啦，但是在工程设置中修改的节点是全局设置的也就是说，此处的修改会导致所有筏板边缘的钢筋都是这样的弯折，如果整幅图之中有不同的封边形式，那么就不能使用这种全局的钢筋修改了，就要在属性定义栏中进行左右弯折的数值输入了，设置完成后的三维钢筋节点如下到这里我的这个异性的承台配筋就都处理完毕了，下面我们再看看承台的钢筋处理：筏板边缘水平筋的钢筋处理：小结：大家在工程的时候，如果遇到这种混合构件的设计时，要想一想在软件中都有那些构件可以代替，钢筋的计算节点与这个类似等等……或者通过节点的修改也可以达到同样效果的构件，再就是对软件中的各构件相交的时，关于主次以及扣减的关系。
GGJ2009学生手册

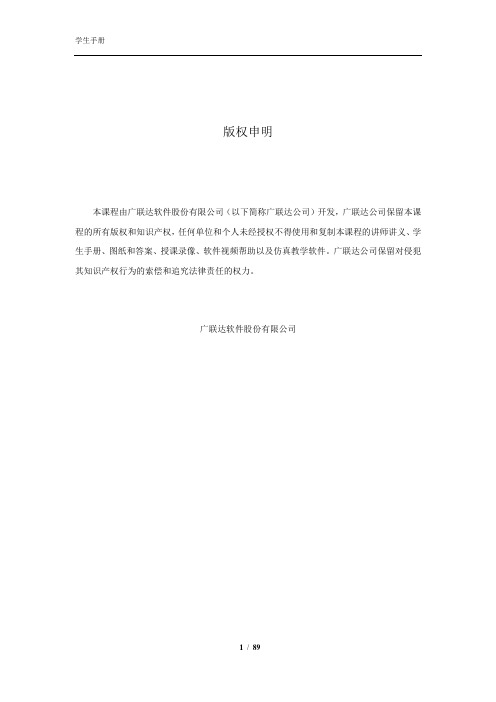

版权申明本课程由广联达软件股份有限公司（以下简称广联达公司）开发，广联达公司保留本课程的所有版权和知识产权，任何单位和个人未经授权不得使用和复制本课程的讲师讲义、学生手册、图纸和答案、授课录像、软件视频帮助以及仿真教学软件。
广联达公司保留对侵犯其知识产权行为的索偿和追究法律责任的权力。
广联达软件股份有限公司目录第一单元画图准备一、新建工程二、建立楼层三、建立轴网第二单元首层构件的属性、画法及对量一．首层柱的属性及画法二．首层梁的属性及画法三. 首层板的属性、画法及板受力筋属性、画法四. 首层楼梯的属性及画法、对量第三单元二层构件的属性、画法及对量第四单元三层构件的属性、画法及对量一. 屋面框架梁的属性及画图、对量二. 顶层柱三. 屋面板的属性及画图、对量第五单元基础层构件的属性、画法及对量一. 基础层柱二. 筏形基础属性及其画法三. 基础梁属性建立及画法、对量第六单元屋面层构件的属性、画法及对量一. 建立女儿墙的属性及画图二. 建立压顶属性及画图三. 建立构造柱属性及画图四. 建立砌体加筋属性及画图第七单元楼梯及其它零星构件钢筋量计算方法第八单元全楼汇总第一单元画图准备一、新建工程左键双击广联达软件图标图片1，弹出广联达欢迎界面，如图（图1.1.1）图1.1.1a、左键单击“新建向导”，进入“新建工程”界面，如图（图1.1.2）所示：图1.1.2b、输入工程名称，选择损耗模板、报表类别、计算规则、汇总方式。
在这里，工程名称为“办公大楼”，损耗模板为“不计算损耗”，报表类别为“全统（2000）”，计算规则为“03G101”，汇总方式为“按外皮计算钢筋长度”，如图（图1.1.3）图1.1.3c、点击“下一步”按钮，进入“工程信息”界面，如图（图 1.1.4）所示：在此界面按照图纸输入。
提示；在这里大家应注意对话框下方的“提示”信息，提示信息告诉大家这里填入的信息会对软件中的那些内容产生影响，大家可根据实际工程情况和提示信息，填入信息。
广联达钢筋2009(GGJ2009)最新问题汇总(全)
广联达钢筋2009（GGJ2009）最新问题汇总（全）对于主次梁上面的吊筋在设置的时候比较费时间，并且也不方便后期的检查，怎么样处理能即快速就方便查看？梁长沙2010-5-10答：可以使用自动生成吊筋的功能来处理吊筋，这样生成比较快，并且后期查看也是一目了然剪力墙的水平钢筋与连梁的钢筋存不存在扣减？墙长沙2010-5-10答：剪力墙的水平钢筋与连梁的侧面钢筋存在扣减在转换钢筋符号的时候，有的时候个别的钢筋符号转化不过来怎么处理呢？CAD导入长沙2010-5-10答：对于转化不过来的时候，可以手动的把钢筋的符号输进去，在钢筋级别中手动选择对应的钢筋级别，点转化识别桩承台的时候，把承台的形状识别过来后，对于承台的厚度由于是私有属性，并且因为是在承台的单元中，有又不支持批量选择，有没有什么好的办法快速去修改承台的高度吗？基础长沙2010-5-10答：在528版本中新增了选择同名称构件的功能，可以使用该功能来快速修改承台的高度在自动设别柱的时候经常会出现名称跟柱子的形状匹配不上，这是为什么呢?CAD导入长沙2010-5-10答：如果几个柱子的隔得比较近的话，用自动识别柱的话，有可能会出现会把旁边柱的名称识别过来，所以这种情况下最好是用框选识别或者点选识别在新版的钢筋软件中，有的时候轴网的轴号会很大，甚至会影响正常的视图，这是怎么回事？轴网长沙2010-5-10答：在钢筋528版本中新增了对CAD字体的显示，这个主要是该电脑中装了CAD，并且缺少对应的字体，解决方法可以找到对应的字体装上去；也可以通过调“工程”“选项”“其他”“使用单线字体”勾上如果柱子的插筋和纵筋的钢筋级别不一样，软件怎么处理？柱长沙2010-5-10答：在框架柱的属性，其他属性中，插筋信息中可以单独设置插筋信息的在修剪轴线的时候，如果是要把轴线的中间的一段删除怎么处理？轴网长沙2010-5-10答：这个必须要用"拉框修改轴线"处理在算基础连梁与桩承台的锚固的时候，如果图纸上要求是基础连梁的钢筋过承台的中心线伸到承台的对边然后弯折的话，软件里头没有这样的节点怎么处理呢？基础长沙2010-5-10 答：节点设置—框架梁—基础连梁与承台的端节点设置—节点四，然后把基础连梁伸到承台的长度改为“hc”软件中，螺旋板属性中的“底标高”是指的板的底标高吗？板郑州2010-5-10答：螺旋板属性中的“底标高”是指，螺旋板最低位置一端的板顶标高，而不是板底标高。
广联达GGJ2009异形承台的钢筋处理
组合异型承台的钢筋软件处理技巧通过上两幅图纸的分析可以看出虽然图纸中标明为承台，但是钢筋的配置完全与平法中的节点完全不一样，如下图红框的节点，不过发现这些节点都是类似于筏板的封边节点，但是在平面图中组合承台中的三角承台的配筋在筏板构件中是无法完成布置的，有的可能又会说使用单构件来布置，但是如果使用的单构件，那么这个帖子在网友的感觉中就是技巧很平淡了……（第二红框中图纸要求两种底筋搭接为35d）最后决定使用两种构件组合绘制，达到图纸要求的节点目的，如下图：先使用筏板构件绘制出整个异型承台，筏板厚度为1500,并输入侧面钢筋为4b12。
然后在相应的三桩承台的范围内自定义绘制三桩承台，注意设置为不扣筏板面筋，扣除筏板底筋，这样就可实现承台立面图中承台上部筋通长布置，下部钢筋遇承台断开：但是有一点要注意，如果图纸上是等边三桩承台的话，那么你就定义参数化承台，选择三桩承台即可，但是此图承台是等腰三桩承台，所以就要新建一个自定义承台，自己按边线绘制出等腰承台，定义的厚度同筏板厚，绘制后的组合图如下：在筏板上布置钢筋，钢筋的布置相信大家都没有什么疑问，在此我就说有两处需要自定义布置的地方：在承台上需要布置的钢筋：在属性编辑其中输入横纵向受力筋、加强筋，并输入加强筋的起步距离；在单元的状态下点击编辑承台加强筋，点击相应的多布置钢筋承台边，删除多余的加强筋配筋信息；修改好的承台配筋如下：到这里已经把所有的钢筋都布置完毕了，汇总计算后，就会发现钢筋的节点都计算错了，下面我们就开始详细讲解每个节点的修改：首先：修改桩承台的横纵向钢筋弯折长度，软件默认的计算弯折为10d，图纸要求左侧与上部筋搭接为lle，也就是弯折为（承台厚-2*保护层-100）/2+lle/2，右侧图纸无要求，假设弯折为100，左右两侧的弯折长度不一样长，那么我们就平均一下他们两个的弯折长度即可，整理后平均长度为：（承台厚-2*保护层-100+lle）/4+50 假设lle=45d则在节点中修改下部筋弯折为（承台厚-2*保护层+45d）/4+25即可：请看修改后的钢筋三维图示：长度符合图纸要求修改底部承台筏板两种钢筋搭接为35d节点构造：在节点设置中进行设置，修改为35d如图三维，节点计算完全符合图纸要求下面我们来修改筏板封边的节点图，在工程设置中经行上下布筋的修改，注意大家要以后多使用一些代码经进行修改，这样计算出来的钢筋就不受到板厚，直径的限制啦，但是在工程设置中修改的节点是全局设置的也就是说，此处的修改会导致所有筏板边缘的钢筋都是这样的弯折，如果整幅图之中有不同的封边形式，那么就不能使用这种全局的钢筋修改了，就要在属性定义栏中进行左右弯折的数值输入了，设置完成后的三维钢筋节点如下到这里我的这个异性的承台配筋就都处理完毕了，下面我们再看看承台的钢筋处理：筏板边缘水平筋的钢筋处理：小结：大家在工程的时候，如果遇到这种混合构件的设计时，要想一想在软件中都有那些构件可以代替，钢筋的计算节点与这个类似等等……或者通过节点的修改也可以达到同样效果的构件，再就是对软件中的各构件相交的时，关于主次以及扣减的关系。
钢筋施工培训课件
•《钢筋施工培训》
5、钢筋的表示方法
•《钢筋施工培训》
6、常用钢筋代号 ž 我国目前钢筋混凝土和预应力钢筋混凝土中常用的钢
筋和钢丝主要有热轧钢筋、冷拉钢筋和热处理钢筋、钢丝 四大类。其中热轧钢筋和冷拉钢筋又按其强度由低到高分
注：1 ）检查预埋件中心线位置时，应沿纵、横两 个方向量测，并取其中的较大值。
2 ）表中梁类、板类构件上部纵向受力钢筋保 护层厚度的合格点率应达到90%及以上，且不得有超过 表中数值1.5倍的尺寸偏差。
•《钢筋施工培训》
2、重点检查验收内容
2.1 墙柱钢筋 清理干 净
1）墙、柱根部钢筋上水泥浆已清理干净。
ž 钢筋直螺纹接头外漏丝扣较多（1～2丝）
•《钢筋施工培训》
ž 在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设 计要求配置箍筋，受拉搭接区段的箍筋间距不应大于搭接钢 筋较小直径的5倍，且不应大于100mm，受压搭接区段的箍筋 间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm， 当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两端外 100mm范围内各设置两个箍筋，其间距宜为50mm。
间应成八字形。
√
八字扣
•《钢筋施工培训》
箍筋弯钩尺寸应满足135度，弯钩平 直长度不少于10d，且不少于75mm
•《钢筋施工培训》
拉钩应为135°
•《钢筋施工培训》
主筋绑扎到位
主筋位置不到位
△箍筋弯心符合主筋直径，且与主筋绑扎到位。
△对柱、过梁箍筋要求直径，间距符合设计要求。凡要求箍筋加密的，其间距 按5d且10cm控制。即大于Φ20以10cm控制，小于Φ20以5d控制。
广联达GGJ2009教程—剪力墙的计算设置介绍
广联达GGJ2009教程—剪力墙的计算设置介绍剪力墙分为墙身、墙柱暗柱和端柱和墙梁暗梁和连梁。
剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。
墙柱的钢筋有纵筋和箍筋、拉筋墙柱的计算设置在上期的柱部分已经做了介绍。
墙梁的钢筋也分为纵筋和箍筋有时候还有拉筋。
下面主要介绍剪力墙的钢筋算法墙柱的算法见2010年第2期的柱计算设置介绍墙梁的计算比较简单这里不做详细介绍。
一、剪力墙算量基本方法1、水平筋的计算图集规定1长度计算水平筋计算需要根据端部是暗柱或端柱取不同的做法。
一字型端部无暗柱的水平筋做法具体做法如图采用U形封边或者端部弯折15d。
有暗柱的L形和T形墙水平筋做法具体做法见图有暗柱的墙水平筋做法具体做法见图。
2根数计算根数墙高-起步/间距1扣洞口。
2、垂直筋的计算1长度计算基础层插筋长度露出长度按规范计算见计算设置第20项搭接长度基础厚度-保护层弯折按规范取见计算设置第21项垂直筋长度层高-本层露出长度上层露出长度如图所示。
中间层垂直筋长度层高-本层露出长度上层露出长度如上图所示。
顶层垂直筋长度墙高-本层露出长度-节点高锚固如图所示。
2根数计算根数净长-起步/间距1扣洞口。
二、公共设置项1、纵筋搭接接头错开百分率提供四种选项。
来源03G101-1第34页和00G101第25页如图所示。
说明根据接头百分率的不同搭接长度与锚固长度的比例系数不同。
影响范围影响钢筋的搭接长度。
2、暗梁/连梁/边框梁拉筋配置按规范设置如图所示来源03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明如图所示。
说明根据梁高度不同配置不同信息的拉筋。
影响影响梁属性中拉筋的默认值。
3、暗梁/连梁/边框梁箍筋及拉筋弯折角度提供三种选择来源施工工艺不同影响范围弯折角度不同按外边线计算时箍筋及拉筋长度不同。
三、连梁6、楼层连梁两侧暗柱内是否布置连梁箍筋提供“是”和“否”的选择默认为否。
来源03101-1第51页。
钢筋工操作技能培训共180页文档
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
钢筋工操作技能培训
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
骞胯仈杈惧浘褰 PPT课件
2020/3/30
23
❖ 注意：
（1）净高﹥3.6m时才计算；
（2）天棚高度＞5.2m时，每增加1.2m计 算超高，余数＜0.6m不计。
（3）当净高小于3.6m没计算满堂脚手架 时，如果是用03定额，则需计算装饰简易 脚手架（天棚、墙面）；如果是用08定额， 则无需计算装饰简易脚手架，此费用以包 含在措施费的生产工具用具使用费中。
❖ 2.相对标高：这类内容在修改时可以在原有 的基础上加上或者减去一定的高差就可以 了：
❖ 如“层底标高+0.6”等，这种修改以后构
件复制后复制的构件会随楼层的改变而改
变
2020/3/30
8
❖ 立樘距离是指门窗中心线距离墙中心线的 距离。
❖ 它会影响外墙装修的块料面积，但不影响 外墙装修抹灰工程量。
❖ 2、构造柱支撑高度超高3.6m也应计算超 高费用。
2020/3/30
22
脚手架
1、综合脚手架包括外墙砌筑及装饰、内墙砌 筑。
计算规则：建筑面积。（如单层>6M计算增 加层，余数≤0.6不计）
2、满堂脚手架，凡天棚高度超过3.6M需抹灰 刷油者。
计算规则：室内净面积，不扣除垛、柱、附 墙烟囱所占面积。
广联达图形算量
2020/3/30
1
课程目标
1、软件操作的基本流程 2、主要构件工程量计算及套项
2020/3/30
2
软件操作整体流程
导入钢筋工程 绘图输入
定义构件 套定额
单构件输入
绘制构件
汇总查看结果
2020/3/30
3
导入工程
❖ 1.文件 –导入GGJ2009-选择需导入的楼层 及构件
❖ 2.暗柱、暗梁不需导入(暗柱、暗梁都执行 墙的定额)。
