2005学年浙江省自然科学中考复习教学质量分析自测题电学基础知识-浙教版[原创]
浙江省中考科学讲义复习九年级科学部分第3讲电学基础浙教版
电学基础学员班级：年级:初三课时数:3学员姓名：辅导科目：科学学科教师：教学主题电学基础复习教学目标复习：电路、欧姆定律、电路及故障、动态电路教学要点重点：欧姆定律、动态电路难点:动态电路授课日期及时段教学过程【作业讲评】1、作业批改/学生互改,打分;错题本检查。
2、易错难点讲解；问题解答。
【课堂导入】请大家说出几种电在生活中的用途?【内容讲解】一、知识梳理1、电路的组成:电源、用电器、开关、导线。
电源:能持续提供电能（维持正负极之间有一定的电压)的装置.给干（蓄）电池充电时：电能转化为化学能2、用电器短路：某用电器两端被导线直接相连,造成电流不经过该用电器而直接走短路的那条导线,这种情况有可能不会使电源短路,但有时也会使电源短路烧坏电源。
3、电路图与实物图：电路图：用电路元件符号表示电路元件实物连接的图.连接电路时注意事项：①连接电路时，开关必须断开.②从电源正极(或者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。
③连接线应顺时针绕在接线柱上，并旋紧螺母.④电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源.4、电流和电流表电流强度——I（简称电流）用来表示电流的大小.电流强度的国际主单位：安培-—A常用单位：kA、mA、μA量程——分度值: 0～0.6A —— 0.02A 0～3A -- 0。
1A5、电流表的使用方法：①电流表要串联到所测电路中，要和所测的用电器串联。
②电流要流进电流表的正接线柱，从负接线柱流出.③电流表绝对不允许不经过用电器直接接在电源两极，否则电流表很快烧坏（因为电路中，电流表等同于一根导线，并不是用电器）。
6、电流表使用注意事项:①使用前要调零.②被测电流不能超过所选择的量程,否则不仅测不出电流值，电流表的指针还会被打弯，甚至烧杯电流表。
③在不能预先估计被测电流大小的情况下，要先用大量程度试用，如指针的偏转在小量程之内，则改用小量程.④在不超过量程的前提下，尽量使用小量程,这样测量结果会更精确。
中考科学冲刺专题 电路试题 浙教版-浙教版初中九年级全册自然科学试题
电路授课内容电路星级★★★授课日期及时段教学内容Ⅰ.知识结构＜建议用时5分钟！＞1.串并联电路的特点：2.电流：3.使用电流表测量电流的注意点：①②③④4.电压：5.使用电压表测量电压的注意点：①②③④6.电阻：7.影响电阻大小的因素：8.家庭电路：（1）家庭电路的组成：(2)家庭电路的各种用电器是接人电路的，控制各种用电器工作的开关必须与用电器。
（3)火线和零线：家庭电路由外面的低压供电线路供电，其中一根电源引线是火线，另一根电源引线是零线。
火线和零线之间有的电压。
辨别火线和零线可用。
：专题概述：电路是学习电学的基础，重点掌握电路的连接方法、串并联电路的特点。
串并联电路的特点：1、串联电路的特点：[实验]把两只灯L1、L2连接成如图的电路图。
(1)闭合开关：灯L1亮，灯L2亮；断开开关，灯L1不亮，灯L2不亮。
特点1：开关同时控制两只灯的亮或灭。
(2)电流表分别测出1、2、3处的电流大小。
I1=安， I2= 安， I3=安。
可以得出I1、I2、I3的关系是I1=I2=I3。
特点2：串联电路中的电流处处相等。
(3)用电压表分别测1与2间、2与3间和1与3间的电压，即灯L1两端，L2两端，灯L1、L2两端的电压U1、U2、U总。
U1＝伏，U2＝伏，U总=伏。
可以得出U1、U2、U总的关系是U总=U1+U2。
特点3：串联电路中总的电压等于各灯两端的电压之和。
(4)闭合开关，灯L1、L2同时发光，拿掉其中一只灯，发生的现象是另一灯不发光。
原因是：串联电路中只有一条通路，电路上灯的亮灭相互影响。
归纳：串联电路的特点：开关同时控制灯的亮和灭；电流处处相等；总电压等于各灯两端的电压之和；其中一灯熄灭，其他灯全部熄灭。
2、并联电路的特点：[实验]把两只电灯L1、L2连接成如图的电路图。
1.闭合开关S1、S2。
闭合开关S，灯L1亮；灯L2亮，断开开关S，灯L1不亮，灯L2不亮。
特点1：干路开关控制整个电路上的电灯。
浙江省绍兴市2005年中考自然科学试题
绍兴市2005年初中毕业、升学考试自然科学本卷可能用的公式和相对原子质量：密度V m =ρ 速度：t s v = 压强：sF p = 欧姆定律：R U I = 功：W=Fs 功率：tWP =热量计算：Q=cm （t-t 0）重力：G=mg 机械效率：总有用W W =η电功：W=UIt 电功率：P=UI 焦耳定律：Q=I 2Rt 浮力：F 浮=G 排液=排液gV ρ液体压强：P=gh ρ H —1 C —12 O —16 Cl —35.5 Ca —40试卷I一、选择题（本题共25小题，每小题4分，共100分。
下列各小题中只有一个选项是符合题意的）1．淀粉能够在人的口腔中转变为糖，是因为人的唾液中含有（ ）2.下列四幅实验装置图所反映的原理，对发电机的发明有直接影响的是（ ）3.“试管婴儿”技术是解决不孕症的有效手段，这项技术是将受精卵在体外培养形成胚胎后，移植到母体子宫，着床后继续发育形成胎儿直至分娩。
这种生殖方式属于（ ） 错误的．．．是（ ）5.实验室利用下列反应原理制取有关气体，不合理．．．的是（ ） 2：2KMnO 4 K 2MnO 4＋MnO 2＋O 2↑ 2：Zn ＋2HCl ＝ZnCl 2＋H 2↑2：CaCO 3＋H 2SO 4＝CaSO 4＋CO 2↑＋H 2O2：2KClO 32KCl ＋3O 2↑ 6.如图是某人观察物体时，物体在眼球内成像示意图，则该人所患眼病和矫正时应配制的眼镜片分别是（ ） A.远视 凹透镜 B.远视 凸透镜 C.近视 凹透镜 D.近视 凸透镜△△ MnO7.食品卫生与身体健康密切相关，下列做法对人体有害的．．．是（）①香肠中添加过量的亚硝酸钠②烧鱼时加点食醋③白酒中掺入工业酒精④食品原料中添加“苏丹红一号”A.①②③B.①③④C.②③④D.①②③④8.下列四幅图中，表示磁体旁小磁针静止时所指方向的示意图（小磁针黑色一端是N极），其中正确的是（）9.下列说法正确是（）10.某同学做了如下实验，每次都用弹簧秤拉同一木块作水平匀速直线运动。
浙教版科学中考一轮系统复习 第22课 电路基础（含答案）
系统复习第22课电路基础一、知识梳理电荷与电流摩擦起电：物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的那个物体就带负电了，另一个失去电子的物体就带等量的正电，这种现象称为摩擦起电。
这些物体所带的电荷叫做静电。
电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引。
特点：①电流只有一条路径。
②同一电路中的各元件相互影响。
电路图电流与电路电流：电荷的定向移动形成电流。
电源：像发电机、电池一样提供电能的装置，叫做电源。
电流的方向：科学上规定正电荷定向移动的方向为电流方向。
金属导体中电子运动的方向与电流的方向相反。
电流电路电路：把电源、用电器和开关用导线连接起来组成的电流路径叫做电路。
通路：开关闭合时，电路中就会有电流，这样的电路叫做通路。
开路：开关断开，或电路中某一部分断开时，电路中不再有电流，这样的电路叫做开路。
短路电源短路：不经过用电器，而直接用导线将电源两极连接起来，叫做电源短路。
部分电路短路（短接）：一部分电路被导线连接起来，使电流从导线中流过，原电路的电流为零，使原电路中的用电器不能正常工作（如图中的L2）。
危害：电源短路时，电路中的电流过大，会损坏电源，严重时会造成火灾。
电荷电路图：用元件符号代替实物表示电路的图称为电路图。
绘制要求：元件分布要均匀，位置安排要适当，导线要横平竖直，矩形棱角要分明。
串联电路方法指导：并联电路中根据电路图连接实物图：从电源正极出发，通过其中一条支路，回到电源负极，先连接一条路。
然后，找到电路的分支点，把另一支路并列在两分支点间。
概念：把用电器逐个顺次连接起来的电路。
概念：把用电器并列地连接起来的电路。
并联电路支路：两个分支点之间的两条电路。
特点：①电流有两条(或多条)路径；②各元件可以独立工作,互不影响；③干路的开关控制整个电路，支路的开关只控制本支路。
干路：从电源两极到两个分支点的那部分电路。
分支点：并联用电器的连接点（图中的A 和B）叫做电路的分支点。
浙教版科学中考复习电学实验(37张)
浙教版科学中考复习：电学实验 (37页)-PPT执教课件【推荐】
5
浙教版科学中考复习：电学实验 (37页)-PPT执教课件【推荐】
三、安安法（利用并联分流成反比）
（二）安阻法：(几种变式 R0均为已知）
1.如图⑴，分别用电流表测出R0通过电流I0和干路电流I，则RX=________。
ห้องสมุดไป่ตู้
2.如图⑵，分别用电流表测出R0通过电流IX和干路电流I，则RX=________。
①方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝____。
②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I1R0＝
I2RX 可得Rx＝I0R0/I2。请判断结果是否正确并简要说明理由：
。
21
针对训练
浙教版科学中考复习：电学实验 (37页)-PPT执教课件【推荐】
14
浙教版科学中考复习：电学实验 (37页)-PPT执教课件【推荐】
针对训练
3.小刘同学想测量某一定值电阻的阻值Rx(范围是10 Ω～20 Ω)。手头有如下器材：待测电阻Rx、电流表一只(自 身电阻不计)、滑动变阻器一只(0～10 Ω)、单刀开关一个、电源一个(电源电压不变，大小未知)、导线若干。
电学实验
一、伏安法
1.电路图：（如下图所示） 2.步骤：移动变阻器滑片位置，记录电压表、电流表的示数。 3.RX的表达式：RX= U/I。
2
二、伏伏法（利用串联分压成正比）
（一）基本方法 1.器材：已知阻值的电阻R0、电压表、电源、开关、导线、待测电阻RX。 2.电路图：（如图甲、也可改成图乙） 3.步骤：分别用电压表测出R0和RX两端的电压值UX和U0。 4.RX的表达式：RX=_____________。

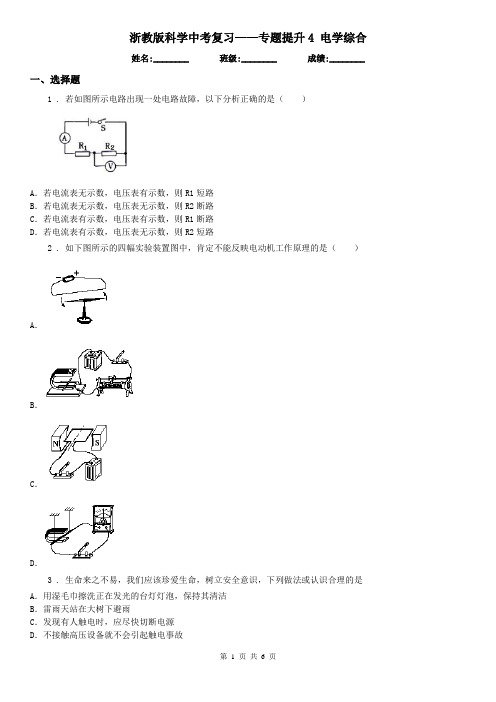

浙教版科学中考复习——专题提升4 电学综合
浙教版科学中考复习——专题提升4 电学综合姓名:________ 班级:________ 成绩:________一、选择题1 . 若如图所示电路出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路2 . 如下图所示的四幅实验装置图中，肯定不能反映电动机工作原理的是（）A．B．C．D．3 . 生命来之不易，我们应该珍爱生命，树立安全意识，下列做法或认识合理的是A．用湿毛巾擦洗正在发光的台灯灯泡，保持其清洁B．雷雨天站在大树下避雨C．发现有人触电时，应尽快切断电源D．不接触高压设备就不会引起触电事故4 . 小江设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。
关于该装置的分析错误的是A．线圈周围的磁场与条形磁铁的磁场相似B．线圈能够指示方向是因为存在地磁场C．利用该装置可以判断磁铁的南北极D．交换铜片和锌片位置不会改变线圈的磁极5 . 在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．保护电路B．改变电路中的电流C．改变被测电阻两端的电压D．改变被测电阻的阻值6 . 如图所示电路中三个灯泡规格相同，正常工作时灯泡两端电压都为，电源电压保持不变，下列说法中正确的是（）A．只闭合开关时三个灯泡都会发光且灯泡比灯泡亮B．只闭合开关时三个灯泡都会发光且灯泡比灯泡亮C．同时闭合开关，时灯泡，发光，不发光D．同时闭合开关，时，只有灯泡L2发光，但亮度低于正常发光的亮度7 . 通常情况下，下列各组物质中都属于导体的是（）A．金属大地石墨B．陶瓷湿木材橡胶C．玻璃花生油大地D．空气水银塑料二、填空题8 . 如图是测量一个小电风扇的机械效率时所用的电路图。
2005年浙江省中考科学试卷及答案 温州市
温州市2005年中考自然科学试题本卷可能用到的相对原子质量有：H—1 C—12 N—14 0—16 Na—23 Cl—35．5卷一一、选择题(本属有25小题，每小题4分，共100分。
每小题只有一个选项是正确的，不选、多选、错选均不给分)1．据报道：某国际科研小组以一种超低温原子云为“介质”，成功地使光在其中的传播速度降低到17米／秒。
下列哪项运动速度比这速度快?A．苍蝇的飞行速度可达每秒11米B．汽车在高速公路上每秒可行驶22米C．乌龟每小时爬行40米左右D．奥运冠军刘翔用12秒91跑完110米栏2．如图，两只相同的温度计，其中包有湿棉球的示数较低，原因是A．水蒸发放热B．水蒸发吸热C．水凝固放热D．水凝固吸热3．诗人曾写下这样的诗句：“人在桥上走，桥流水不流”。
其中“桥流水不流”，诗人选择的参照物是A．桥B．河岸C．水D．岸上的树4．下列实验仪器不能用于药品加热的是5．朱启南在雅典奥运会上打破男子10米气步枪世界记录并获得冠军。
比赛中，他射出的子弹在空中高速飞行。
下列对空中飞行的子弹受力分析正确的是A．受到重力和空气的阻力B．只受到空气的阻力C．只受到枪膛内高温燃气的推力D．只受到朱启南的推力6．右图所示是一种天文望远镜的光路图，分析图中光路可知它的物镜是A．平面镜B．凹透镜C．凹面镜D．凸透镜7．我市楠溪江风景如画，水中的倒影与岸边景物相映成辉。
形成倒影的原因是（）A．光的直线传播B．光的折射C．平面镜成像D．凸透镜成像8．右图是小亮设计的一个并联电路的电路图，当开关S闭合时A．只有灯L1亮B．只有灯L2亮C．灯L1、L2都不亮D．灯L1、L2都亮9．碳酸氢钠(俗名小苏打)是发酵粉的主要成分，在焙制糕点时它发生如下化学反应：2NaHCO3Na2CO3+H2O+CO2↑。
该反应的类型为A．化合反应B．分解反应C．复分解反应D．置换反应10．在如图所示的两种方式下推动同一大箱子，这种现象说明A．压力小摩擦小B．滚动摩擦比滑动摩擦小C．推力大摩擦小D．滑动摩擦比滚动摩擦小11．在显微镜对光过程中，下列操作无效的是A．调节反光镜B．调节光圈C．将物镜对准通光孔D．下降镜筒12．新型材料纳米碳管是由碳元素组成的纯净物，则纳米碳管是一种A．单质B．氧化物C．化合物D．金属13．下列对右图所示的溶解度曲线图分析正确的是A．30℃时，甲的溶解度小于乙的溶解度B．乙物质溶解度随温度变化比甲大C．18℃时，甲、乙两物质的溶解度相等D．甲物质的溶解度一定大于乙物质的溶解度14．小亮用紫色石蕊试液测定某饮料的酸碱性，结果发现紫色石蕊试液变为红色，则该饮料为A．强碱性B．弱碱性C．中性D．酸性15．为了解释水电解的微观变化，小丽做了许多分子、原子模型，其中能表示水分子模型的是16．一废旧家用电器的某部件含有Zn、Fe、Cu三种金属，若与足量稀盐酸充分反应，过滤后剩余的金属是A．Zn、Fe B．Zn C．Fe D．Cu17．洗衣机、电冰箱等家用电器都使用如图所示的三孔插座。
2005年浙江省科学学业考试卷试卷
浙江省2005年初中毕业生学业考试试卷科学考生须知：1．全卷满分为200分，考试时间120分钟。
试卷共6页，有4大题，38小题。
2．本卷答案必须做在答卷Ⅰ、Ⅱ的相应位置上，做在试卷上无效。
答卷Ⅰ共1页，答卷Ⅱ共3页。
3．请用钢笔或圆珠笔将姓名、准考证号分别填写在答题卷Ⅰ、Ⅱ的相应位置上。
4．本卷可能用到的相对原子质量：H:1 C:12 O:16 Cl:35.5 Na:23 Ca:40温馨提示：请仔细审题，细心答题，相信你一定会有出色的表现！试卷Ⅰ请用铅笔将答卷Ⅰ上的准考证号和学科名称所对应的括号或方框内涂黑，然后开始答题。
一、选择题（本题有20小题，每小题4分，共80分。
请选出各题中一个符合题意的正确选项，不选、多选、错选，均不给分）1．据CCTV报道，2005年5月22日上午，我国对珠穆朗玛峰高度进行重新测量的测量队员成功登上空气稀薄的顶峰，竖起测量觇标。
测量队员所携带的贮气瓶中，含有的气体主要是A．氮气B．氢气C．氧气D．二氧化碳2．所谓健康，在现代社会中的含义是A．只要身体无疾病B．只要社会关系好C．只要心情好D．生理健康、心理健康和社会关系健康3．下列材料具有磁性的是A．磁铁B．塑料C．木材D．铜4．小明去校医务室测量身高，医生给他写了个数据：身高1.59，但没有写单位。
这个数据后面的单位是A．牛顿B．千克C．秒D．米5．下列常见现象中，属于化学变化的是A．湿衣服晒干B．铁钉生锈C．瓷碗破碎D．石蜡熔化6．我国婚姻法规定禁止近亲结婚，此法律条文的科学依据是：近亲婚配的夫妇所生子女A．患艾滋病概率增大B．患肝炎概率增大C．患遗传病概率增大D．患胃病概率增大7．DDT是一种高毒、高残留的有机氯农药，曾被广泛使用。
它会通过食物链在生物体内积累，对生物危害极大，目前已被禁止生产和使用。
但在远离人类活动的南极大陆，科考队员在企鹅体内检测到了该农药。
此现象说明环境污染的危害具有A．区域性B．全球性C．传染性D．可控性8．许多成语是对自然界科学现象和规律的概括。
浙教版科学电学基础知识总结
电学（包括电路、欧姆定律、电功率和家庭电路）题型热点：实验探究题，分析计算题考查热点：第一是设计电路。
主要考查学生对电路图的识别能力、串并联电路的特点及欧姆定律的应用。
第二是实验探究题，实验的内容仍是测电阻、测电功率和研究电流与电压、电阻的关系为主。
第三是分析计算题多采取信息给予的信息。
1、电路的组成：①把电源、用电器、开关用导线连接起来组成的电流的路径叫做电路。
说明：一个正确的电路，无论多么复杂，也无论多么简单，都是由这几部分组成的，缺少其中的任一部分，电路都不会处于正常工作的状态。
②各部分元件在电路中的作用电源的作用：维持电路中有持续电流，为电路提供电能。
电流从电源的正极出发，回到电源的负极。
导线的作用：连接各电路元件的导体，是电流的通道。
用电器的作用：利用电流来工作的设备。
在用电器工作时，将电能转化成其他形式的能。
开关的作用：控制电路通、断。
从能量的角度看，在电路中，电源的作用是提供持续电能的；用电器的作用是消耗电能；导线的作用是输送电能；开关的作用是控制电能有无的。
2、电路的通路、开路和短路合上开关，小灯泡发光。
这种处处连通的电路叫通路，也叫闭合电路。
断开开关，或将电路中的某一部分断开，小灯泡都不会发光，说明电路中没有电流。
这种因某一处断开而使电路中没有电流的电路叫开路。
将小灯泡取下，即用导线直接把电源的正、负极连接起来，过一会儿手摸导线会感觉到导线发热。
这种电路中没有用电器，直接用导线将电源正负极相连的电路叫短路。
短路是非常危险的，可能把电源烧坏，是不允许的。
必须防止电源短路。
通路、开路、短路三种状态下电流的大小比较：电路状态通路开路短路电流大小电流正常没有电流电流过大持续电流存在的条件是：除电路中有电源外，电路还必须是通路，这两个条件缺一不可。
发生短路时，电路中会有很大电流，轻则损坏电源，重则发生事故。
3、电路原件和符号电路图电路中各元件的符号在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图。
浙教版科学中考复习：电学
浙教版科学中考复习：电学电学是浙教版科学中考中的重要内容，对于学生来说，掌握好电学知识不仅有助于应对考试，更能为今后的学习和生活打下坚实的基础。
接下来，让我们一起系统地复习一下这部分知识。
一、电荷与电流电荷是电学的基础概念。
自然界中存在两种电荷：正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
电流的形成是由于电荷的定向移动。
金属导体中，自由电子的定向移动形成电流。
电流的方向规定为正电荷定向移动的方向。
在电源外部，电流从电源的正极流向负极；在电源内部，电流从负极流向正极。
电流的大小用电流强度来表示，简称电流，符号是 I，单位是安培（A）。
电流表是测量电流大小的仪器，使用时必须串联在电路中，并且要让电流从正接线柱流入，从负接线柱流出。
二、电压电压是使电路中形成电流的原因。
电源是提供电压的装置。
电压的单位是伏特（V）。
电压表要并联在电路中，测量时同样要注意正负极的连接。
串联电路中，电源电压等于各用电器两端电压之和；并联电路中，各支路两端电压相等，都等于电源电压。
三、电阻电阻表示导体对电流阻碍作用的大小，符号是 R，单位是欧姆（Ω）。
影响电阻大小的因素有导体的材料、长度、横截面积和温度。
同种材料、横截面积相同的导体，长度越长，电阻越大；同种材料、长度相同的导体，横截面积越大，电阻越小。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。
在电路中，滑动变阻器要与被控制的用电器串联。
四、欧姆定律欧姆定律是电学中的重要定律，内容是：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
表达式为 I ＝ U ／ R 。
利用欧姆定律可以进行相关的计算，解决电路中的问题。
但要注意，欧姆定律只适用于纯电阻电路。
五、串并联电路的特点串联电路中，电流处处相等，总电压等于各部分电路电压之和，总电阻等于各串联电阻之和。
并联电路中，干路电流等于各支路电流之和，各支路两端电压相等，总电阻的倒数等于各并联电阻倒数之和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2005学年初三自然科学中考复习教学质量分析自测题电学基础知识 命题人 钱文琴班级 姓名 学号一、 选择题（每题2分，共40分）1．将带负电的物体A 靠近挂在细线下的绝缘小球，小球被排斥；若换用带正电的物体B 去靠近而未接触该小球，则小球( )A.静止不动B.一定被物体B 吸引C ．一定被物体B 排斥 D.可能被物体B 排斥，也可能被物体B 吸引2．以下说法中正确的是( )A.绝缘体有电阻，导体没有电阻B.通过导体的电流越大，导体的电阻就一定越小C.导体两端电压为零时，电流为零，但电阻不为零D.只有导体才能用作电工材料3．图为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( )A ．A 和B B ．B 和C C ．B 和D D ．A 和D4．一段导体两端的电压是4．0伏时，导体中的电流是1. 0安，如果将其两端的电压减少到2．0伏，导体中的电流变为 ( )A ．0．50安B ．0．25安C ．3．0安D ． 2．0安5.如图电路中，电阻R l ＝20欧，R 2＝10欧，电压U 保持不变．当开关S 断开时，电流表A 的示数为I ；当开关S 闭合时，电流表A 的示数为I’．则I 与I’的比值为( )．(A)l ：2 (B)2：1 (C)2：3 (D)3：26．有两个阻值不变的电阻R l 和R 2，把它们并联起来接在电源两端时，通过R 1的电流强度I 1与通过R 2的电流强度I 2之比I 1：I 2＝4：5．若将它们串联起来接到电源的两端，有下列判断：①通过R 1与R 2的电流之比为1：1；②通过R l 与R 2的电流之比为5：4；③R 两端的电压U 1与R 2两端的电压U 2之比U 1：U 2＝5：4；④R 1两端的电压U 1与R 2两端的电压U 2之比U 1：U 2＝4：5．其中正确的是( )A.①和③B.②和③C.①和④D.②和④7.如图所示的电路，当合上开关S ，电路中最容易损坏的是( )．(A)灯泡 (B)电源 (C)电流表 (D)电压表8．小明同学连接了如图所示的实验电路。
实验时，他注意比较了电路在开关闭合前后的现象。
下列符合观察事实的是( )A ．开关闭合前后，灯泡均能发光B ．开关闭合后，电压表的读数变小C ．开关闭合后，电流表的读数变小D ．开关闭合前后，电压表读数均为电源电压9．如图所示，电源电压不变，当开关S 闭合时，电流表示数是0.8安；当开关S 断开时，电流表示数改变了0．5安，则电阻R 1与电阻R 2的阻值之比是( )A ，3：5B ．5：13C ．5：3D ．13：510．在初中自然科学中，我们学习了一些规律，如：①液体内部压强规律；②杠杆平衡条件；③串联电路总电压等于各部分电压之和；④欧姆定律等。
在做实验研究问题时，运用的主要科学方法相同的是：A．①和④ B.②和④ C.③和④ D.①和②11．图是一种探究改变电路中电流大小的电路．滑动变阻器的最大阻值R＝20Ω，电源电压U保持不变，R0为定值电阻．当滑片位于最左端时，电流表示数为0．3A，则把滑片向右移动到C点时(R BC＝R／5)，通过R的电流大小可能是 ( )A.0．28A B．0．33A C．O．11A D.0.22A12．在“研究电磁铁”的实验中，有一个步骤是：改变电磁铁的接线，使通电线圈的匝数增多，同时调整变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化．这一步骤的实验目的是研究电磁铁的磁性( )A.跟电流通断的关系B.跟电流大小的关系C.跟电流方向的关系D.跟线圈匝数的关系13．如图电路，若要使L1、L2组成并联电路，则开关 ( )A．S1S2断开，S3闭合 B． S3断开，S1S2闭合C．S2断开，S1S3闭合 D．S1S3断开，S2闭合14．如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动．现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是( )A.从a点经电流表到开关这段电路中出现断路B.灯泡L1的灯丝断了C.灯泡L2的灯丝断了D.电流表和两个灯泡都坏了15．在图所示的电路中，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点．当开关S闭合后，三块电表均有示数．滑片P向右移动时，下列说法正确的是( )A.若电阻并联，①、③是电流表，则表①示数不变B.若电阻并联，①、③是电流表，则表②示数变大C.若电阻串联，①、③是电压表，则表①示数变小D.若电阻串联，①、③是电压表，则表③示数不变16．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是( )A.电压表、电流表都变小B.电压表变大，电流表变小C.电压表变小，电流表变大D.电压表、电流表都变大17．如图是李华连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是( )．A．电流表和电压表读数均为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为2．8VD．电流表示数为0．4A，电压表示数为2．8V18．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由中点向右移动时，下列判断中正确的是( )．(A)电流表和电压表的示数都增大(B)电流表和电压表的示数都减小(C)电流表的示数减小，电压表的示数增大．(D)电流表的示数减小，电压表的示数不变19．如图,电源电压不变，变阻器的滑片P置于中点C，当S断开时，灯L正常发光，当S闭合时(P仍在中点C)，灯泡的亮度将( )。
A ．变亮B ．变暗C 不变D ．以上三种情况都有可能20．如图所示，滑动变阻器的滑片P 在中点时两灯都正常发光，若将滑片P 向右移动，则两灯的亮度情况是：---[ ]A ．两灯均变亮B ．两灯均变暗Ｃ．L 1变亮，L 2变暗 Ｄ．L 1变暗，L 2变亮二、 简答题（21~24每空2分，25~30每空1分，共40分）21．某导体在10秒内通过导体横截面的电量为5库仑，电流做功180焦耳，则通过该导体的电流为 安，导体两端的电压为 伏。
当导体两端的电压为零时，导体的电阻为 欧。
22．如图所示，将废灯泡的灯芯接入电路中时，电流表的指针并不偏转，当用酒精灯对灯芯的玻璃柱加热一段时间后，会发现电流表指针 ，这表明了绝缘体在一定条件下会变成 。
23．李明修理电子设备时，需要一个12欧的电阻，但他手边只有电阻值是30欧、25欧、20欧、10欧、4欧的电阻各一个，他可以选择其中 欧和 欧的两个电阻 联来获得．24．灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法 (填“正确”或“不正确”)．理由是 。
25．把阻值为15欧的电阻接在3伏的电压上．某同学用标有0～0．6A和0～3A 两个量程的电流表测量该电阻的电流时，读数为1安，他出现错误的原因是 ，通过电阻的实际电流应是 安。
26．如图电路，滑动变阻器的滑片在移动过程中，电压表的示数变化范围是0－4伏，电流表的示数变化范围0．5～1．5安，则电阻R 的阻值为 欧，变阻器R ＇的最大阻值是 欧，电源的电压是 伏．27．如图电路，R 2=4欧。
某同学在实验中记录了三只电表的示数，但没有记录单位。
记下的一组数据是6、3．５和1．5。
请根据电路图和记录的数据，确定电源电压是 伏，电阻R 1的阻值是 欧。
28．给你一只标有“5Ω 3A ”的定值电阻和一只标有“20Ω 2A ”的滑动变阻器．若串联后接人电路，它们两端允许加的最大电压为 伏；若并联后接入电路，两端允许加的最大电压为 伏，此时，干路中能通过的最大电流为 安． 29．如图电路中，电源电压为6V 不变，滑动变阻器R 2的阻值变化范围是0~20Ω，两只电流表的量程均为0.6A 。
当开关S 闭合，滑动变阻器的滑片P 置于最左端时，电流表A 1的示数是0.4A 。
此时电流表A 2的示数为A ；R 1的阻值 Ω；在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于 ．30．在“用电压表测电压的实验”中，晓聪同学先测得电池组两端电压为3.0V ，然后将两只灯泡 L 1、L 2并联在电池组两端，测得L 1、L 2两端电压U 1、U 2均为2.5V ，如图，由此得到：并联电路中，各支路两端电压 。
此时，他发现了问题，并联的两只灯泡两端电压小于3.0V ，0.5V 的电压哪儿去了?经过分析和检查,他提出猜想: 电池内部可能有电阻。
如果是这样的话，我们把并联的两只灯泡等效成一个电阻，则电池内部电阻与这个等效电阻相当于是 联的（填“并”或“串”），这个内电阻就应分得一定的电压。
根据欧姆定律，若增大外部电路中的电阻，电路的总电流就会，电池内部电阻分得的电压就会，那么外部电路得到的电压就会。
（填“增大”、“减小”、“不变”）想到这，他立刻找来了滑动变阻器，设计了一个电路，进行实验，结果与猜想完全一致。
他高兴极了。
喜悦过后，他又有了新的思考，提出了新的问题。
请你：①在右面的虚线框中画出他设计的电路图。
②你猜他又提出了什么问题：。
（写出一个即可）三、分析计算题（共20分）31．在如图所示的电路中，R1=8欧，R2为滑动变阻器，电源电压为6伏不变。
求：(1)当变阻器滑片置于N端时，电流表的示数为多大?(2)调节变阻器。
当电压表为4伏时，变阻器R2连入电路的电阻为多大?(3)若在R1两端再并联一只16欧的电阻R3，然后调节变阻器，使电流表示数为0．6安，则通过R1的电流为多大?32．如图所示，R１＝10欧的电阻和滑动变阻器R2串联，A、B接到电压为6伏的电路中．将滑动变阻器的滑片P移到a点，变阻器a点左侧电阻为Ra，Ra＝R2/3．将量程为0．6安的电流表或量程为3伏的电压表接到电路中C处，电表的指针恰好指示满量程．(1)接在C处的是表.(2)保持原电路不变，如果将C处的电表换成另一块电表，那么此刻电表的示数是多少?(3)换成另一块电表后，若移动滑片P到某一点，使滑动变阻器消耗的电功率是0．8瓦，通过R1的电流可能是多少?33．小明同学为邻居王大爷的屋顶水池设计了一个测定水池内水面高度的装置，浮标高度与滑动变阻器R的金属滑片下移（或上移）的距离成正比。
R0=12欧，电源电压为6V，水量表由量程适中的电流表充当。
池内水深为0.5H时，金属滑片正好在R的中央，如图所示，此时电流表示数为0.3A；池内水深H时，电流表示数为0.4A。
①滑动变阻器R的总电阻为多大？②当电流表的示数为多少时表示池中的水已全部流出？34．这是电工小组在敷设供电线路时所遇到的问题：在一根已固定好的硬、直塑料管内穿有三根颜色及规格均相同、彼此绝缘的电线，因此无法从伸出塑料管外电线的颜色、粗细等来辨别哪两个端点属于同一根电线的首和尾．。
