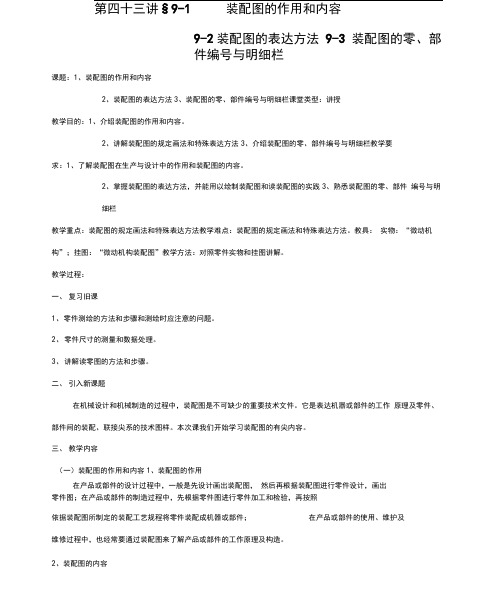

第四十三讲§9-1 装配图的作用和内容9-2装配图的表达方法9-3 装配图的零、部件编号与明细栏课题：1、装配图的作用和内容2、装配图的表达方法3、装配图的零、部件编号与明细栏课堂类型：讲授教学目的：1、介绍装配图的作用和内容。
2、讲解装配图的规定画法和特殊表达方法3、介绍装配图的零、部件编号与明细栏教学要求：1、了解装配图在生产与设计中的作用和装配图的内容。
2、掌握装配图的表达方法，并能用以绘制装配图和读装配图的实践3、熟悉装配图的零、部件编号与明细栏教学重点：装配图的规定画法和特殊表达方法教学难点：装配图的规定画法和特殊表达方法。
教具：实物：“微动机构”；挂图：“微动机构装配图”教学方法：对照零件实物和挂图讲解。
教学过程：一、复习旧课1、零件测绘的方法和步骤和测绘时应注意的问题。
2、零件尺寸的测量和数据处理。
3、讲解读零图的方法和步骤。
二、引入新课题在机械设计和机械制造的过程中，装配图是不可缺少的重要技术文件。
它是表达机器或部件的工作原理及零件、部件间的装配、联接尖系的技术图样。
本次课我们开始学习装配图的有尖内容。
三、教学内容（一）装配图的作用和内容1、装配图的作用在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。
2、装配图的内容如图9-1是一台微动机构的轴测图。
图9- 1微动机构的轴测图微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联接尖系，将旋转运动转变成导杆的直线运动。
（微动机构中各零件的名称见图9—2微动机构的装配图）。
图9—2是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：(1) 一组视图根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配尖系及主要零件的结构形状。
