敷设方式代号
电气设备识图符号大全
1. 线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线具体每一根：NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5 平方NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5 平方NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5 平方NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5 平方NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5 平方2. BV、BLV 、BVVB 、BVR 、RV 、RVS、RVV 、QVR 、AVVR 、VV 、VLV 、KVV"是什么意思?人家问平常用的电线市面上BV,BVR,RV,RVV ，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B,电压：300/500V V 就是PVC 聚氯乙烯，也就是（塑料）L 就是铝芯的代码R 就是（软）的意思，要做到软，就是增加导体根数BV 铜芯聚氯乙烯绝缘电线BLV 铝芯聚氯乙烯绝缘电线BVR 铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2 为例：BV是1根直径1.78mm和7根0.68两种BLV 是1 根直径1.78mmBVR 是19 根直径0.41mmRV 铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV 多了一层塑料护套另外：我们最常用的“护套线”BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2 根BV 线，在+一层白色的护套3. ZR-YJV-4*35+1*16-CT-SC50-WC-CC 中，ZR:阻燃，YJV :交联聚乙烯铜芯线4*35+1*2.5 ：4 根截面积为35 平方毫米和一根 2.5 平方毫米的芯SC50：电缆穿直径为50 的焊接钢管WC :暗敷在墙内CC :暗敷在屋面或顶板内NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC 中NH :耐火BV :聚氯乙烯铜芯线BVR :应该是软线（不确定）CT:桥架KBG20 :不知道（应该是线槽啊之类的吧）4. 建筑电气图中WL1-BV-3*2.5-PC20-CC 是什么意思WL1回路代号BV导线3根2.5平方的导线穿PC （聚碳酸酯管）管径C 20 CC 代表顶板内暗敷5. 电照系统图BV-3*2.5 —PC20 WC CC 、FC L1NPE （或L3N 线路敷设方式代号PVC ――用阻燃塑料管敷设DGL ――用电工钢管敷设VXG ――用塑制线槽敷设GXG ――用金属线槽敷设KRG ――用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM ――沿柱敷设QM ――沿墙敷设PL ――沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA —暗设在柱内QA —暗设在墙内PA ——暗设在屋面内或顶棚内DA ――暗设在地面或地板内PNA —暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L――链吊式G -------- 管吊式B ――壁装式R -------- 嵌入式BR -------- 墙壁内安装（4）设备标注方法'⑦配电线路的标注方法a ----- b（c >d）e - f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯6. 建筑中电气系统图中BV-2*2.5+1*2.5 （PE）-SR/PC20-CC 的意思3根2.5 平方毫米的BV 线（即铜芯聚氯乙烯绝缘电线）2*2.5是指一条火线一条零线，1*2.5 （PE）是指一根保护线，作接地用-SR/PC20-CC 是指导线的敷设方式，其中SR 是指导线敷设于金属线槽中，PC 是指塑料线管PVC，20 是指管径，CC 是指沿天花暗敷。
配电箱系统图敷设方式代号

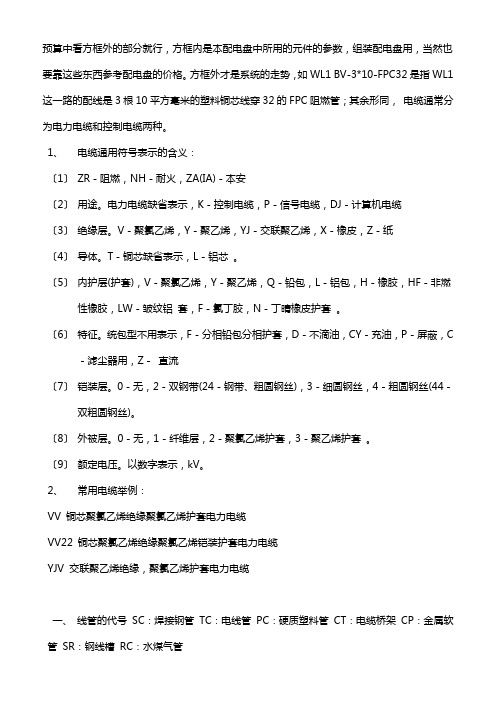

预算中看方框外的部分就行，方框内是本配电盘中所用的元件的参数，组装配电盘用，当然也要靠这些东西参考配电盘的价格。
方框外才是系统的走势，如WL1 BV-3*10-FPC32是指WL1这一路的配线是3根10平方毫米的塑料铜芯线穿32的FPC阻燃管；其余形同，电缆通常分为电力电缆和控制电缆两种。
1、电缆通用符号表示的含义：〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途。
电力电缆缺省表示，K－控制电缆，P－信号电缆，DJ－计算机电缆〔3〕绝缘层。
V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，X－橡皮，Z－纸〔4〕导体。
T－铜芯缺省表示，L－铝芯。
〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。
〔6〕特征。
统包型不用表示，F－分相铅包分相护套，D－不滴油，CY－充油，P－屏蔽，C －滤尘器用，Z－直流〔7〕铠装层。
0－无，2－双钢带(24－钢带、粗圆钢丝)，3－细圆钢丝，4－粗圆钢丝(44－双粗圆钢丝)。
〔8〕外被层。
0－无，1－纤维层，2－聚氯乙烯护套，3－聚乙烯护套。
〔9〕额定电压。
以数字表示，kV。
2、常用电缆举例：VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆一、线管的代号 SC：焊接钢管 TC：电线管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽 RC：水煤气管二、导线敷设部位：AB:导线敷设部位的标注沿或跨梁（屋架）敷设AC;沿或跨柱敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CC：暗敷设在顶板内CLE：沿柱或跨柱敷设CLC:暗敷设在柱内CE：沿天棚面或顶棚面敷设CP:金属软管CT:电缆桥架敷设DB:直接埋设F:地板或地面下敷设FC：预埋在地面内FPC:阻燃塑料硬管JDG:紧定式电线管KBG:扣压式电线管KPC:穿聚氯乙烯塑料波纹电线管敷设SC:穿焊接钢管敷设M:用钢索敷设MT:穿电线管敷设MR:金属线槽敷设PC:穿硬塑料管敷设PC-PVC:塑料硬管PPC:穿阻燃半硬聚氯乙烯管敷设PR:塑料线槽敷设RC:镀锌钢管SCE:吊顶内敷设SR：沿钢索敷设TC:电缆沟敷设WC:暗敷设在墙内WE：沿墙面敷设。
导线敷设方式代号

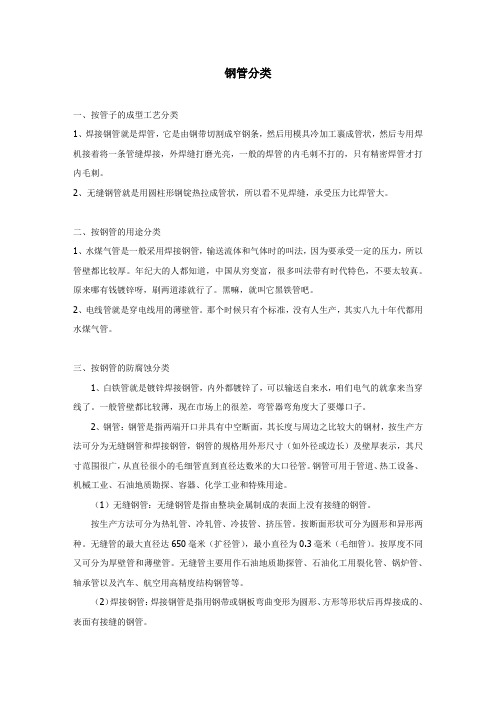

钢管分类一、按管子的成型工艺分类1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状，然后专用焊机接着将一条管缝焊接，外焊缝打磨光亮，一般的焊管的内毛刺不打的，只有精密焊管才打内毛刺。
2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝，承受压力比焊管大。
二、按钢管的用途分类1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。
年纪大的人都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。
原来哪有钱镀锌呀，刷两道漆就行了。
黑嘛，就叫它黑铁管吧。
2、电线管就是穿电线用的薄壁管。
那个时候只有个标准，没有人生产，其实八九十年代都用水煤气管。
三、按钢管的防腐蚀分类1、白铁管就是镀锌焊接钢管，内外都镀锌了，可以输送自来水，咱们电气的就拿来当穿线了。
一般管壁都比较薄，现在市场上的很差，弯管器弯角度大了要爆口子。
2、钢管：钢管是指两端开口并具有中空断面，其长度与周边之比较大的钢材，按生产方法可分为无缝钢管和焊接钢管，钢管的规格用外形尺寸（如外径或边长）及壁厚表示，其尺寸范围很广，从直径很小的毛细管直到直径达数米的大口径管。
钢管可用于管道、热工设备、机械工业、石油地质勘探、容器、化学工业和特殊用途。
（1）无缝钢管：无缝钢管是指由整块金属制成的表面上没有接缝的钢管。
按生产方法可分为热轧管、冷轧管、冷拔管、挤压管。
按断面形状可分为圆形和异形两种。
无缝管的最大直径达650毫米（扩径管），最小直径为0.3毫米（毛细管）。
按厚度不同又可分为厚壁管和薄壁管。
无缝管主要用作石油地质勘探管、石油化工用裂化管、锅炉管、轴承管以及汽车、航空用高精度结构钢管等。
（2）焊接钢管：焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。
按焊接方法不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。
按焊缝形状可分为直缝焊管和螺旋焊管。
安装符号大全
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯。
水电工程图中表示代号
水电工程图中表示代号SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯必知的水电安装材料n种代表符号如今，水电安装上的新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。
这里为你准备了在线路敷设方式的标注好有几个符号，简单的归纳一下有以下几种：一、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设三、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设四、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内五、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位六、灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯那是敷设方式。

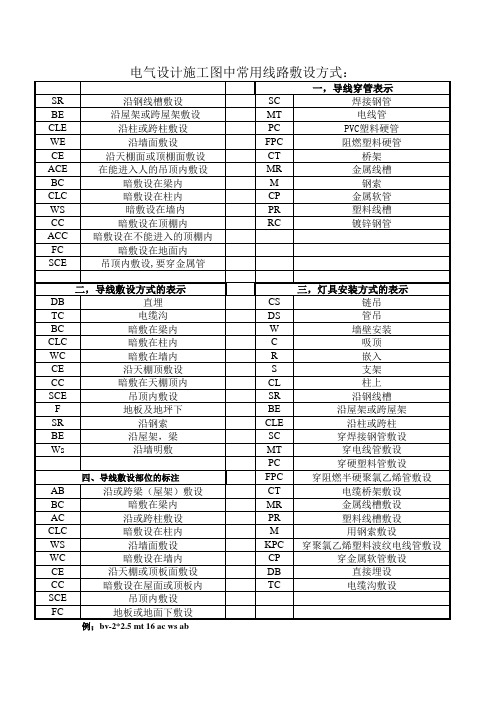

电气施工线路铺设方式字母代号
SR BE CLE WE CE ACE BC CLC WS CC ACC FC SCE 沿钢线槽敷设 沿屋架或跨屋架敷设 沿柱或跨柱敷设 沿墙面敷设 沿天棚面或顶棚面敷设 在能进入人的吊顶内敷设 暗敷设在梁内 暗敷设在柱内 暗敷设在墙内 暗敷设在顶棚内 暗敷设在不能进入的顶棚内 暗敷设在地面内 吊顶内敷设,要穿金属管 SC MT PC FPC CT MR M CP PR RC 一，导线穿管表示 焊接钢管 电线管 PVC塑料硬管 阻燃塑料硬管 桥架 金属线槽 钢索 金属软管 塑料线槽 镀锌钢管
沿或跨梁（屋架）敷设 暗敷在梁内 沿或跨柱敷设 暗敷设在柱内 沿墙面敷设 暗敷设在墙内 沿天棚或顶板面敷设 暗敷设在屋面或顶板内 吊顶内敷设 地板或地面下敷设
例；bv-2*2.5 mt 16 ac ws ab
CS DS W C R S CL SR BE CLE SC MT PC FPC CT MR PR M KPC CP DB TC
三，灯具安装方式的表示 链吊 管吊 墙壁安装 吸顶 嵌入 支架 柱上 沿钢线槽 沿屋架或跨屋架 沿柱或跨柱 穿焊接钢管敷设 穿电线管敷设 穿硬塑料管敷设 穿阻燃半硬聚氯乙烯管敷设 电缆桥架敷设 金属线槽敷设 塑料线槽敷设 用钢索敷设 穿聚氯乙烯塑料波纹电线管敷设 穿金属软管敷设 直接埋设 电缆沟敷设
二，导线敷设方式的表示 DB 直埋 TC 电缆沟 BC 暗敷在梁内 CLC 暗敷在柱内 WC 暗敷在墙内 CE 沿天棚顶敷设 CC 暗敷在天棚顶内 SCE 吊顶内敷设 F 地板及地坪下 SR 沿钢索 BE 沿屋架，梁 Ws 沿墙明敷
四、导线敷设部位的标注
AB BC AC CLC WS WC CE C
建筑电气管线代号及敷设方式
建筑电气管线代号及敷设方式建筑电气线管的代号及敷设方式一、线管的代号SC：焊接钢管。
TC：电线管。
PC：硬质塑料管。
CT：电缆桥架。
CP：金属软管。
SR：钢线槽。
RC：水煤气管二、导线敷设部位：SR：沿钢索敷设。
CLE：沿柱或跨柱敷设。
WE：沿墙面敷设。
CE：沿天棚面或顶棚面敷设。
ACE：在能进入的吊顶在敷设。
BC:暗敷设在梁内。
CLC：暗敷设在柱子内。
WC：暗敷设在墙内。
FC：预埋在地面内。
CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC。
穿电线管敷设：MT。
穿硬塑料管敷设：PC。
穿阻燃半硬聚氯乙烯管敷设：FPC。
电缆桥架敷设：CT。
金属线槽敷设：MR。
塑料线槽敷设：PR。
用钢索敷设：M。
穿聚氯乙烯塑料波纹电线管敷设：KPC。
穿金属软管敷设：CP。
直接埋设：DB。
电缆沟敷设：TC。
混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB。
暗敷在梁内：BC。
沿或跨柱敷设：AC。
暗敷设在柱内：CLC。
沿墙面敷设：WS。
暗敷设在墙内：WC。
沿天棚或顶板面敷设：CE。
暗敷设在屋面或顶板内：CC。
吊顶内敷设：SCE地板或地面下敷设：F。
另外，JDG--紧定式电线管，KBG--扣压式电线管一、导线穿管表示MT-电线管。
PC-PVC塑料硬管。
FPC-阻燃塑料硬管。
CT-桥架。
MR-金属线槽。
M-钢索。
CP-金属软管。
PR-塑料线槽。
RC-镀锌钢管。
二、导线敷设方式的表示DB-直埋。
TC-电缆沟。
BC-暗敷在梁内。
CLC-暗敷在柱内。
WC-暗敷在墙内。
CE-沿天棚顶敷设。
CC-暗敷在天棚顶内。
SCE-吊顶内敷设。
F-地板及地坪下。
SR-沿钢索。
BE-沿屋架，梁。
WE-沿墙明敷。
三、灯具安装方式的表示CS-链吊。
DS-管吊。
W-墙壁安装。
C-吸顶。
R-嵌入。
S-支架。
CL-柱上。
穿焊接钢管敷设：SC。
线管敷设方式及字母代号
线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管， CT：电缆桥架，CP：金属软管，SR钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷。
线管敷设方式及字母代号
线管的代号及敷设方式一、线管的代号SC:焊接钢管,TC:电线管,PC:硬质塑料管, CT:电缆桥架,CP:金属软管,SR钢线槽RC:水煤气管二、导线敷设部位:SR:沿钢索敷设,CLE:沿柱或跨柱敷设,WE:沿墙面敷设,CE:沿天棚面或顶棚面敷设ACE:在能进入的吊顶在敷设,BC:暗敷设在梁内,CLC:暗敷设在柱子内,WC:暗敷设在墙内FC:预埋在地面内,CC:暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形与文字符号》规定: 线路敷设方式标注:穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC混凝土排管敷设:CE导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FJDG--紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷。
电缆敷设代号大全
一、导线穿管表示SC-焊接钢管RC—镀锌钢管CP-金属软管MR—金属线槽PR-塑料线槽M—钢索PC—PVC硬质塑料管FPC-阻燃半硬聚氯乙烯塑料管JDG--紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁（屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS-管吊式W-墙壁安装C—吸顶式R-嵌入CR-吊顶内安装WR—墙壁内安装S—支架上安装CL-柱上安装HM—座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得,内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热，成捆供应，每捆100米。
2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。
管材长度为4米,颜色一般为灰色，管材连接一般为加热承插和塑料热风焊，弯曲必须加热进行。
3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后，经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线敷设方式的标注新旧代号
序号 导线敷设方式的标注 序
号
导线敷设方式的标注
名 称 旧代号 新代号 名 称 旧代号 新代号
1 用瓷瓶或瓷柱附设 CP K 26 线吊式
CP
2 用塑料线槽附设 XC PR 27 自在器线吊式 X CP
3 用钢线槽附设 SR 28 固定线吊式 X CP
4 穿水煤气管附设 RC 29 防水线吊式 X CP
5 穿焊接钢管附设 G SC 30 吊线器式 X CP
6 穿电线管附设 DG TC 31 链吊式 L CH
7 穿聚氯乙烯硬质管附设 VG PC 32 管吊式 G P
8 穿聚氯乙烯半硬质管附设 RVG FPC 33 壁装式 B W
9 穿聚氯乙烯塑料波纹电线管附设 KPC 34 吸顶式或直附式 D S
10 用电缆桥架附设 CT 35 嵌入式 R R
11 用瓷夹附设 CJ PL 36 顶棚内安装 DR CR
12 用塑料夹附设 VJ PCL 37 墙壁内安装 BR WR
13 用金属软管附设 SPG CP 38 台上装 T T
14 沿钢索附设 S SR 39 支架上安装 J SP
15 沿屋架或跨屋架附设 LM BE 40 柱上安装 Z CL
16 沿柱或跨柱附设 ZM CLE 41 座装 ZH HM
17 沿墙面附设 QM WE
18 沿天棚面或顶板面附设 PM CE
19 在能进人的吊顶内附设 PNM ACE
20 暗敷设在梁内 LA BC
21 暗敷设在柱内 ZA CLC
22 暗敷设在墙内 QA WC
23 暗敷设在地面内 DA FC
24 暗敷设在顶板内 PA CC
25 暗敷设在不能进人的吊顶内 PNA ACC
线管的代号及敷设方式
一、线管的代号
SC：焊接钢管
TC：电线管
PC：硬质塑料管
CT：电缆桥架
CP：金属软管
SR：钢线槽
RC：水煤气管
二、导线敷设部位：
SR：沿钢索敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入的吊顶在敷设
BC:暗敷设在梁内
CLC：暗敷设在柱子内
WC：暗敷设在墙内
FC：预埋在地面内
CC：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：
线路敷设方式标注：
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：F
另外，JDG--紧定式电线管，KBG--扣压式电线管
一，导线穿管表示
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
