实验五 FH-CDMA(跳频码分多址)移动通信
移动通信实验指导书CDMA部分.docx
CDMA系统一.概述CDMA (Code Division Multiple Access)称作码分多址。
在CDMA通信系统中，不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分的，而是用各不相同的编码序列来区分的。
或说是靠信号的不同形来区分的。
从频域或时域观察，多个CDMA信号是互相重叠的。
码分多址是以扩频技术为妹础，所谓扩频是把信息的频谱扩展到宽带中进行传输的技术。
CDMA信号的产生包括调制和扩频两个步骤，可以先用待传送的信息比特刈•载波进行调制，再用伪随机系列(PN)扩展信号的频谱，也可以先用伪随机系列为待传送的信息比特相乘, 把信息的频谱扩展后，再对载波进行调制。
这两种方式是等效的。
适用于CDMA系统的扩频技术是直接序列扩频(DS),这巾CDMA系统称作直接序列扩频CDMA 系统(DS-CDMA)o在直接序列扩频CDMA系统中，所有用户(或称信道)工作在相同的中心频率上，用户信息信号与高速率的伪随机码序列(PN序列或称码字)相乘得到宽带信号。
不同的川户使用不同PN序列。
这些PN序列相互正交，利用PN序列来区分不同的用户，如图0—1所示。
得到的宽带信号再去调制载波信号的某个参量。
▲玛字图0—1 DS—CDMA示意图接收端要从收到的扩频信号中恢复出它携带的信息，必须经过解扩和解调两个步骤。
解扩就是接收端以与发送端相同的PN序列与接收到的扩频信号相乘，恢复出原频带信号；解扩后的信号再经过常规的解调，即可恢复出其中传送的信息。
二.DS-CDMA移动通信原理图0-2为DS-CDMA移动通信系统原理框图。
系统中采用包含N个正交的PN序列CI, C2,…，6作为地址码,分别与信码dl,d2,…,dn相乘或模2加实现扩频调制。
信码速率fb (单位:b/s,比特/秒)、丿謹月Tb=l/fb；地址码速率fp (单位：c/s,子码/秒或码片/秒)、翩Tp=l/fp, 地址码序列每周期包含p个子码元，序列周期T = pT p.通常设置(0-1)(0-2)式中，K为正整数。
移动通信的三种多址方式
移动通信的三种多址方式移动通信的三种多址方式移动通信是一种将通信技术与移动设备相结合的技术，为人们提供了便捷的通信工具。
在移动通信中，多址方式是实现多个用户同时使用同一个通信信道的关键技术。
本文将介绍移动通信的三种多址方式：频分多址（FDMA）、时分多址（TDMA）和码分多址（CDMA）一、频分多址（FDMA）频分多址是一种将频带划分成多个固定宽度的子频道，每个用户被分配一个子频道进行通信的技术。
在频分多址中，用户之间以不同的频率进行通信，彼此之间不会干扰。
具体步骤如下：⒈将信道的频带划分成多个子频道。
⒉将每个用户分配到一个独立的子频道进行通信。
二、时分多址（TDMA）时分多址是一种将时间划分成多个时间片段，每个用户在不同时间片段内进行通信的技术。
在时分多址中，用户之间以不同的时间间隔进行通信，彼此之间不会干扰。
具体步骤如下：⒈将时间划分成多个时间片段。
⒉将每个用户分配到一个独立的时间片段进行通信。
三、码分多址（CDMA）码分多址是一种利用宽频带传输数据的技术，每个用户使用唯一的码片进行通信。
在码分多址中，用户之间可以同时进行通信，互不干扰。
具体步骤如下：⒈为每个用户分配一个唯一的码片。
⒉用户使用自己的码片进行通信，接收端根据码片来识别不同的用户。
总结：移动通信的三种多址方式都是为了实现多个用户同时使用同一个通信信道的目的，但它们采用不同的技术实现。
频分多址将频带划分成多个子频道，时分多址将时间划分成多个时间片段，码分多址利用唯一的码片进行通信。
附件：本文档无附件。
法律名词及注释：无。
第8章码分多址(CDMA)移动通信系统(一)
视频会议系统

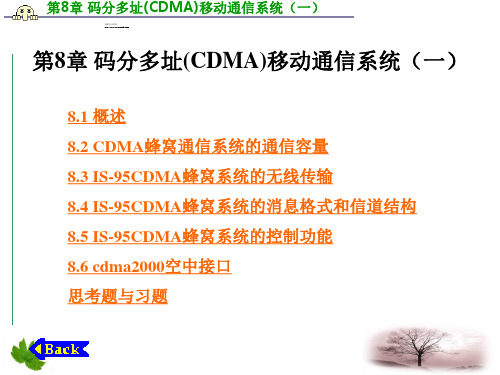

第8章 码分多址(CDMA)移动通信系统（一）
8.1 概述 8.2 CDMA蜂窝通信系统的通信容量 8.3 IS-95CDMA蜂窝系统的无线传输 8.4 IS-95CDMA蜂窝系统的消息格式和信道结构 8.5 IS-95CDMA蜂窝系统的控制功能 8.6 cdma2000空中接口 思考题与习题
n W / Rb G Eb / I0 d
(8- 6)
第8章 码分多址(CDMA)移动通信系统（一）
3. 邻近小区的干扰 (1) 正向传输。 在一个小区内部， 同一基站不断 地向所有通信中的移动台发送信号。 任一移动台在接 收有用信号时， 基站发给所有其他用户的信号都要对 这个移动台形成干扰。
第8章 码分多址(CDMA)移动通信系统（一）
第8章 码分多址(CDMA)移动通信系统（一）
(a)
(b)
图 8 - 1 CDMA蜂窝系统的多址干扰
第8章 码分多址(CDMA)移动通信系统（一）
2. CDMA蜂窝通信系统的功率控制 CDMA蜂窝系统的“远近效应”是一个非常突出 的问题， 它主要发生在反向传输链路上。 移动台在小 区内的位置是随机分布的， 而且是经常变化的， 同一 部移动台可能有时处于小区边缘， 有时靠近基站。 如 果移动台的发射机功率按照最大通信距离设计， 则当 移动台驶近基站时， 必然会有过量而又有害的功率辐 射。
第8章 码分多址(CDMA)移动通信系统（一）
CDMA蜂窝系统的多址干扰分两种情况： 一是基站 在接收某一移动台的信号时， 会受到本小区和邻近小区 其他移动台所发信号的干扰； 二是移动台在接收所属基 站发来的信号时， 会受到所属基站和邻近基站向其他移 动台所发信号的干扰。 图 8 - 1 是两种多址干扰的示意 图。 其中， 图(a) 是基站对移动台产生的正向多址干扰； 图(b) 是移动台对基站产生的反向多址干扰。
实验五-CDMA原理的matlab仿真
实验二 CDMA 原理的程序仿真实验目的：了解3G 移动通信网中关键技术CDMA 的实现原理 掌握matlab 编程，实现CDMA 原理仿真实验要求：掌握CDMA 原理掌握matlab 语言对于码分复用技术仿真的功能实验场景： 现有8个用户，通过信令两两建立连接通道，分别为发送方A 、B 、C 、D ，对应的接收方为A ’、B ’、C ’、D ’，A 和A ’的通信内容为-1，B 和B ’的通信内容为-1，C 和C ’的通信内容为1，D 和D ’的通信内容为1。
系统内具备以下条件：A 和A ’通信的正交码为H1： 1 1 1 1B 和B ’通信的正交码为H2： 1 -1 1 -1C 和C ’通信的正交码为H3： 1 1 -1 -1D 和D ’通信的正交码为H4： 1 -1 -1 1H1~H4具有正交性，比如[1 1 1 1]和[1 -1 1 -1]向量乘一下，为0，每两个不同的向量都这样，只有本身相乘是有值的。
发送过程信道ABC D-1-111相乘-1,-1,-1,-1, 1, 1, 1 1 1 1 1码 数据 1 -1 1 -1 1 1 -1 -11 -1 -1 1-1,-1,-1,--1,-1,-1,-1,-1, 1, -1,1, -1, 11, 1, 1, 1 1,1, 1,1,-1,-11, 1, 1, 1 1,-1,1,-1,-1,10,0,-4,0扩展相加每一个人对接收到的数据用自己的码进行译码，得到不同的结果，和发送的数据相同。
也就是说拥有不同的码，即使在同频率下相互干扰，信号叠加在一起，也能正确的得到各自想要的信息，这样很多人的都可以使用相同的频率，大大增加了通信容量实验参考知识： （1） 哈达马正交矩阵 方法为：hadamard(n)例如：运行hadamard(4)，得到4*4矩阵：[ 1 1 1 1; 1 -1 1 -1; 1 -1 -1; 1 -1 -1 1]（2） 整体代码 %发送部分d_o = round(rand(1,4))';d = 2*d_o - 1; %发送数据a->a': -1, b->b': -1 ...%正交码阵H =[ 1 1 1 1; 1 -1 1 -1; 1 1 -1 -1; 1 -1 -1 1 ] H = hadamard(4);d_t = repmat(d,1,4); %扩展数据 c_t = H.*d_t; %对应相乘 c = sum(c_t); %形成码字 %接收部分c_r = repmat(c,4,1).*H; %码字 e = mean(c_r,2); %接受数据figure(1) %显示发送和接受数据，比较是否相同 subplot(2,1,1); stem(d); subplot(2,1,2); stem(e);任务： （1） 修改发送数据，运行程序，观察发送数据和接受数据是否相同；给出过程。
第8章 码分多址(CDMA)移动通信系统(一)
CDMA蜂窝系统的多址干扰分两种情况： 一是基站 在接收某一移动台的信号时， 会受到本小区和邻近小区 其他移动台所发信号的干扰； 二是移动台在接收所属基 站发来的信号时， 会受到所属基站和邻近基站向其他移 动台所发信号的干扰。 图 8 - 1 是两种多址干扰的示意 图。 其中， 图(a) 是基站对移动台产生的正向多址干扰； 图(b) 是移动台对基站产生的反向多址干扰。
(8 - 11)
衰落和具有保密性等。
8.1.2 CDMA蜂窝通信系统的多址干扰和功率控制
1. CDMA蜂窝通信系统的多址干扰 蜂窝通信系统无论采用何种多址方式， 都会存在 各种各样的外部干扰和系统本身产生的特定干扰 。 FDMA 与 TDMA 蜂窝系统的共道干扰和 CDMA 蜂窝系
统的多址干扰都是系统本身存在的内部干扰。
保证过区切换的可靠性(防止切换错误时反复要求切换)，
又可以使通信中的用户不易察觉。
(4) CDMA蜂窝系统可以充分利用人类对话的不连 续特性来实现话音激活技术， 以提高系统的通信容量。 这个问题在下面还要介绍。 (5) CDMA 蜂窝系统以扩频技术为基础， 因而它 具有扩频通信系统所固有的优点， 如抗干扰、 抗多径
统或 TDMA 数字蜂窝系统相比具有更大的通信容量。
这个问题将在下面介绍。 (2) CDMA蜂窝系统的全部用户共享一个无线信道，
用户信号的区分只靠所用码型的不同， 因此当蜂窝系
统的负荷满载时， 另外增加少数用户只会引起话音质 量的轻微下降(或者说信干比稍微降低)， 而不会出现 阻塞现象。
(3) CDMA 蜂窝系统具有“软切换”功能。 即在 过区切换的起始阶段， 由原小区的基站与新小区的基 站同时为过区的移动台服务， 直到该移动台与新基站 之间建立起可靠的通信链路后， 原基站才中断它和该 移动台的联系。 CDMA蜂窝系统的软切换功能既可以
码分多址(CDMA)移动通信系统(一)
n W / Rb G Eb / I0 d
(8- 6)
第8章 码分多址(CDMA)移动通信系统（一）
3. 邻近小区的干扰 (1) 正向传输。 在一个小区内部， 同一基站不断地向所 有通信中的移动台发送信号。 任一移动台在接收有用信号时， 基站发给所有其他用户的信号都要对这个移动台形成干扰。
第8章 码分多址(CDMA)移动通信系统（一）
第8章 码分多址(CDMA)移动通信系统（一）
(1) 反向功率控制。 反向功率控制也称上行链路功 率控制。 其主要要求是使任一移动台无论处于什么位 置上， 其信号在到达基站的接收机时， 都具有相同的 电平， 而且刚刚达到信干比要求的门限。
(2) 正向功率控制。 正向功率控制也称下行链路功 率控制。 其要求是调整基站向移动台发射的功率， 使 任一移动台无论处于小区中的任何位置上， 收到基站 的信号电平都刚刚达到信干比所要求的门限值。
第8章 码分多址(CDMA)移动通信系统（一）
8.1.5 IS-95 CDMA蜂窝系统的话音编码 IS-95 CDMA蜂窝系统开发的声码器采用码激励线
性预测(CELP)编码算法， 也称为QCELP算法。 其基 本速率是 8 kb/s，但是可随输入话音消息的特征而动态 地分为四种，即8, 4, 2, 1 kb/s，可以 9.6, 4.8, 2.4, 1.2 kb/s的信道速率分别传输。发送端的编码器对输入的话 音取样，产生编码的话音分组(Packet)传输到接收端。 接收端的解码器把收到的话音分组解码， 再恢复成话 音样点。
第8章 码分多址(CDMA)移动通信系统（一）
8.1 概 述
IS-54 是遵循上述要求制定的，考虑到实现技术存在的 困难，IS - 54 需要分阶段达到CTIA提出的标准， 即全速率 传输(每载波 3 个信道)和半速率传输(每载波 6 个信道)两个 阶段。Qualcomm公司开发的CDMA系统也是遵循上述要求 进行的，几次局部的现场测试说明这种蜂窝系统已能全面满 足 CTIA 提 出 的 标 准 。 其 后 ， 有 关 单 位 讨 论 并 通 过 了 Qualcomm公司提交的标准文本，形成了TIA/EIA暂行标准IS - 95。
移动通信网络规划：多址技术
容量 越区切换
带宽利用率低 较为复杂和困难
容量灵活性大 切换简单
CDMA 码分复用
自身多址干扰
系统容量大 软切换实现
04
多址技术的应用
多址技术在通信系统中的应用
蜂窝移动通信系统 高级移动电话系统（AMPS） 全球移动通信系统（GSM）
美国数字蜂窝（USDC） 日本数字蜂窝（PDC）
无绳电话（CT2） 美国窄带扩频（IS-95）
W-CDMA
CDMA2000
多址接入技术 FDMA/FDD TDMA/FDD TDMA/FDD TDMA/FDD FDMA/TDD CDMA/FDD CDMA/FDD CDMA/TDD CDMA/FDD CDMA/TDD
谢谢您的观看！
优点：
➢ 技术成熟、稳定、容易实现且成本较低； ➢ 每路一个载频，每个频道只传一路话音； ➢ 连续传输。
缺点：
➢ 基站需要相当多的共同设备； ➢ 频谱利用率较低，容量小、功率损耗大； ➢ 越区切换比较复杂，容易产生掉话。
02
时分多址
时分多址（TDMA）
➢ 时分多址：以不同的时隙来区分地址，每站有一指定时隙，各站只是在自己 的时隙内发射信号。
多址技术
目录
01
频分多址（FDMA）
02
时分多址（TDMA）
03
码分多址（CDMA）
04
多址技术的应用
01
频分多址频分多址（FDMA）➢ 频分多址：各站、台发出的射频信号在指定的射频频带内，但在频谱上互不 重叠地排列，共同分用该射频频带，接收端用带通滤波器分离各路射频信号。
FDMA系统模型
频分多址技术的优缺点
03
码分多址
码分多址（CDMA）
CDMA移动通信系统知识点课件完整ppt
5.3 CDMA移动通信系统
CDMA是“Code Divison Multiple Access”的缩 写，译为“码分多址”，CDMA移动通信 系统（以下简称为CDMA系统）是一种以 扩频通信为基础，载波调制和码分多址 技术相结合的移动通信系统。
码分多址的基础是要有足够的周期性码序列 作为地址码，各码片必须不同，该序列码应 具有很强的自相关性和互相关性。
由于码分多址通信系统中的各个用户，同时工作 于同一载波，占用相同的带宽，这样各用户之间 必然相互干扰。为了把干扰降到最低限度，码分 多址必须与扩频技术结合起来使用。
码分多址与直接序列扩频技术相结合，构成码分 多址直接序列扩频通信系统。
1. 系统容量高 2. 越区软切换，切换的成功率高 3. CDMA的保密性好 4. CDMA 符合环保的要求 5. 覆盖范围大 6. CDMA的话音音质好 7. 可提供数据业务 8. CDMA系统可以实现向第三代移动通信系统平 滑过渡
谢谢观看
码分多址与直接序列扩频技术相结合，构成码分多址直接序列扩频通信系统。
原始信号带宽（或信息比特速率）且与原始信号 1-5-14 CDMA移动通信系统
码分多址与直接序列扩频技术相结合，构成码分多址直接序列扩频通信系统。
带宽（或信息比特速率）无关。 其系统占用的频带宽度远远大于要传输的原始信号带宽（或信息比特速率）且与原始信号带宽（或信息比特速率）无关。
设W代表系统占用带宽，B代表信息带宽，则一般认为：W与B的比值1～2为窄带通信，100以上为扩频通信。 越区软切换，切换的成功率高
在发送端，频带的展宽是通过编码及调制（扩频） 其系统占用的频带宽度远远大于要传输的原始信号带宽（或信息比特速率）且与原始信号带宽（或信息比特速率）无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 实验五 FH-CDMA（跳频码分多址）移动通信 一、实验目的 1．掌握FH-CDMA（跳频码分多址）移动通信原理。 2．了解常用的正交跳频序列—RS编码序列。
二、实验内容 1．测量FH-CDMA移动通信实验系统发射端及接收端锁相频率合成器控制电压，了解收发两端频率是否按同一跳频序列同步跳变（同地址FH-CDMA）或按不同跳频序列跳变（不同地址FH-CDMA）。 2．测量同地址与不同地址FH-CDMA发射端及接收端的有关信号与数据。
三、实验仪器设备 1．双路无线综合测试仪； 2．无绳电话（座机和手机）；有线电话若干； 3. 小型程控交换机； 4．数字示波器。
四、实验步骤： 1． m序列发生器在时钟驱动下循环右移生成的m序列及对应的1个RS序列见表5-1。使用4阶m序列发生器构成RS编码发生器。填写至表5-2。 表5-1 4阶m序列的寄存器状态及N3N2N1N0=000时的RS序列 D3 D2 D1 D0 RS序列 距离（与前值比较） （1） 1 1 1 1 15 1 （2） 0 1 1 1 7 8 （3） 1 0 1 1 11 4 （4） 0 1 0 1 5 6 2
（5） 1 0 1 0 10 5 （6） 1 1 0 1 13 3 （7） 0 1 1 0 6 7 （8） 0 0 1 1 3 3 （9） 1 0 0 1 9 6 （10） 0 1 0 0 4 5 （11） 0 0 1 0 2 2 （12） 0 0 0 1 1 1 （13） 1 0 0 0 8 7 （14） 1 1 0 0 12 4 （15） 1 1 1 0 14 2
表5-2 RS编码序列 使用RS编码序列作为频道号去控制频率合成器输出频率跳变。选取0号及11号序列作为后面实验的正交跳频序列。考虑到收发信机频道号为1-20，将上述序列值加3后得到实际使用的二组正交跳频序列填至表5-3。 序列号 RS编码序列
N3 N2 N1 N0 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (0) 0 0 0 0 (1) 0 0 0 1 (2) 0 0 1 0 …… …… …… … (13) 1 1 0 1 (14) 1 1 1 0 (15) 1 1 1 1 3
表5-3 实验系统使用的二个正交跳频序列 序列号 跳频序列（频道号）
0 15 7 11 5 10 13 6 3 9 4 2 1 8 12 14
11 4 12 0 14 1 6 13 8 2 15 9 10 3 7 5
2．设置综测仪为FH-CDMA工作方式（按K1至NECH灯亮，再按K4），TRX-BS及TRX-MS的工作频道按表5-3以15跳/秒速率随机跳变，工作方式控制面板上信道(CH)号数码管实时显示TRX-MS的信道号；打开发射机TX-BS（K6置ON，K7置BS，BS测量面板TX绿灯亮），加上内部调制数字信号（K9置INT）。 3．反复按K4键，系统循环步进处于表5-4所示二种子工作方式之一。 表5-4 FH-CDMA通信子工作方式
子方式序号
NECH灯指示 子工作方式 闪速 占
空比
1 4Hz 0.1 同地址(收发两端都用表5-3中0号序列)同步FH-CDMA
2 4Hz 0.9 不同地址(收发两端分别用0及11号序列)FH-CDMA
4．双踪示波器二个通道都设置为DC、2V/DIV~5V/DIV，分别观测TRX-BS及TRX-MS的锁相频率合成器环路控制电压ucr；置内触发方式；扫描速度调至足够慢。 5．反复按K4键，NECH灯闪烁的占空比为0.1或0.9循环切换。当占空比 4
为0.1时，可观测到二套收发信机ucr同步随机跳变，即同地址(按同一RS编码序列)同步跳频；当占空比为0.9时，可观测到二套收发信机ucr以不同方式随机跳变，即不同地址(按二组不同的RS编码序列)跳频。 6．画出FH-CDMA移动通信实验系统框图，将其与图5-3对比。将双踪示波器二个通道分别接至图5-3所示发端D1及收端AFO；置外触发方式，外触发输入接至综测仪MS测量面板TRIA端；扫描速度调至10ms/DIV。按K4键，当NECH灯闪烁占空比为0.1即收发两端同地址同步跳频时，测量得到发端D1及收端AFO波形如图5-4所示，并且当收发天线距离足够小，接收信号足够强时，接收端显示接收信号频率。反之，当占空比为0.9即收发两端不同地址跳频时，接收端接收不到发端信号，AFO输出一片噪声，并且无接收信号频率显示。
BS MS
(RX-MS) AF0
(TX-BS)
CLK DK(D1)
(fb=1.2kb/s) 信码D1
(清除) 调制 解调 ∫0Tb( ) dt 采样
图5-3 FH-CDMA移动通信实验系统 (采样)
时钟同步 频率合成器 跳频序列 跳频同步 频率合成器
跳频序列
跳频 发数据 AFO (MS) 65 ms(一个频道停留时间) 保护时间 PLL锁定时间 0电平(2V)
图5-4. 同步FH-CDMA通信系统工作过程 5
7. 将双踪示波器扫描速度调至2ms/DIV。按K4键，当NECH灯闪烁占空比为0.1时，接收端DK输出发端调制信号（D1=10101100…循环重复）。将示波器一个通道接至发端D1，另一通道顺次接至收端AFO、DK1、DK2、CLK(上升沿有效)、DK，以发端D1为时间参考，顺次测量并在同一座标纸上记录发端D1及收端AFO、DK1、DK2、CLK、DK波形。或者按信号流向从D1至AFO、DK1、DK2、CLK、DK，双踪示波器两个通道同时测量两个相邻信号，先在座标纸上记录前面一个信号波形(或前一次测量已记录)，再以前一个波形为时间参考记录后面一个信号波形。依此类推顺次测量记录所有信号波形。
五、实验记录： 1、画出由m序列构成RS编码序列的框图。 答：由m序列构成RS编码序列的框图如下图所示：
77 2、填写实验内容中的4阶m序列形成的RS编码序列。 ，答：由4阶m序列形成的RS编码序列如表：
D3 D2 D1 D0 N0 N1 N2 N3
编码选取 23 22 21 20
4阶m序列发生器
RS编码序列 图5－2 RS编码序列发生器 6
（见下页） 序列号 RS编码序列 N3 N2 N1 N0 (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (0) 0 0 0 0 15 7 11 5 10 13 6 3 9 4 2 1 8 12 14 (1) 0 0 0 1 14 6 10 4 11 12 7 2 8 5 3 0 9 13 15 (2) 0 0 1 0 13 5 9 7 8 15 4 1 11 6 0 3 10 14 12 (3) 0 0 1 1 12 4 8 6 9 14 5 0 10 7 1 2 11 15 13 (4) 0 1 0 0 11 3 15 1 14 9 2 7 13 0 6 5 12 8 10 (5) 0 1 0 1 10 2 14 0 15 8 3 6 12 1 7 4 13 9 11 (6) 0 1 1 0 9 1 13 3 12 11 0 5 15 2 4 7 14 10 8 (7) 0 1 1 1 8 0 12 2 13 10 1 4 14 3 5 6 15 11 9 (8) 1 0 0 0 7 15 3 13 2 5 14 11 1 12 10 9 0 4 6 (9) 1 0 0 1 6 14 2 12 3 4 15 10 0 13 11 8 1 5 7 (10) 1 0 1 0 5 13 1 15 0 7 12 9 3 14 8 11 2 6 4 (11) 1 0 1 1 4 12 0 14 1 6 13 8 2 15 9 10 3 7 5 (12) 1 1 0 0 3 11 7 9 6 1 10 15 5 8 14 13 4 0 2 (13) 1 1 0 1 2 10 6 8 7 0 11 14 4 9 15 12 5 1 3 (14) 1 1 1 0 1 9 5 11 4 3 8 13 7 10 12 15 6 2 0 (15) 1 1 1 1 0 8 4 10 5 2 9 12 6 11 13 14 7 3 1
3、研究跳频序列的正交性 答：由上图知，如果FH-CDMA系统按表中所示同步组网工作，则任意二组跳频序列对应数值（频道号）都不相同，即相互正交。4阶RS序列组共有16个序列，增加其阶次可用序列数会迅速增加。 7
4、在同地址同步FH-CDMA工作方式下，发端D1及收端AFO、DK1、DK2、CLK(上升沿有效)、DK波形并对照图5-4。 答：①图1：发端D1及收端AFO的对比波形：（上：D1 ，下：AFO）
分析：下图为发端D1通过调制以及解调之后得到图形AFO
②图2：发端D1以及DK1 对比波形：（下：AFO ，上：DK1）
分析： 下图AFO通过整波变换后得到DK1
