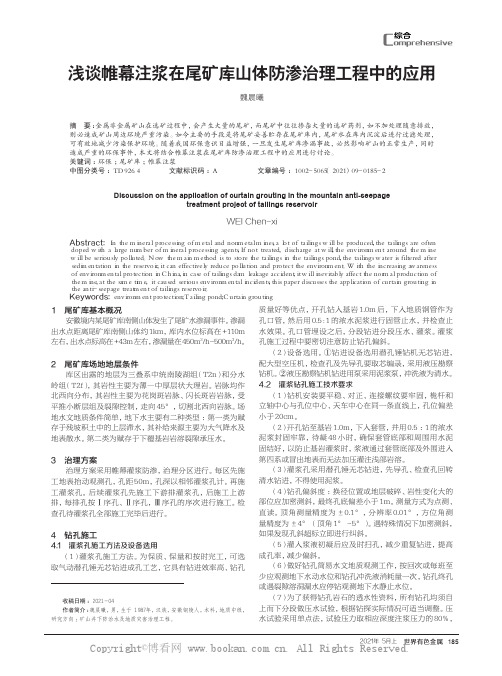

浅谈帷幕注浆在尾矿库山体防渗治理工程中的应用
浅谈帷幕注浆在尾矿库山体防渗治理工程中的应用魏晨曦（铜陵有色矿产资源中心，安徽 铜陵 ２４４０００）摘 要：金属非金属矿山在选矿过程中，会产生大量的尾矿，而尾矿中往往掺杂大量的选矿药剂，如不加处理随意排放，则必造成矿山周边环境严重污染。
如今主要的手段是将尾矿妥善贮存在尾矿库内，尾矿水在库内沉淀后进行过滤处理，可有效地减少污染保护环境。
随着我国环保意识日益增强，一旦发生尾矿库渗漏事故，必然影响矿山的正常生产，同时造成严重的环保事件，本文将结合帷幕注浆在尾矿库防渗治理工程中的应用进行讨论。
关键词：环保；尾矿库；帷幕注浆中图分类号：ＴＤ９２６．４ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２１）０９－０１８５－２Discussion on the application of curtain grouting in the mountain anti-seepagetreatment project of tailings reservoirWEI Chen-xi（Ｔｏｎｇｌｉｎｇ ｎｏｎ ｆｅｒｒｏｕｓ ｍｉｎｅｒａｌ ｒｅｓｏｕｒｃｅｓ ｃｅｎｔｅｒ，Ｔｏｎｇｌｉｎｇ ２４４０００，Ｃｈｉｎａ）Abstract: Ｉｎ ｔｈｅ ｍｉｎｅｒａｌ ｐｒｏｃｅｓｓｉｎｇ ｏｆ ｍｅｔａｌ ａｎｄ ｎｏｎｍｅｔａｌ ｍｉｎｅｓ，ａ ｌｏｔ ｏｆ ｔａｉｌｉｎｇｓ ｗｉｌｌ ｂｅ ｐｒｏｄｕｃｅｄ，ｔｈｅ ｔａｉｌｉｎｇｓ ａｒｅ ｏｆｔｅｎ ｄｏｐｅｄ ｗｉｔｈ ａ ｌａｒｇｅ ｎｕｍｂｅｒ ｏｆ ｍｉｎｅｒａｌ ｐｒｏｃｅｓｓｉｎｇ ａｇｅｎｔｓ，Ｉｆ ｎｏｔ ｔｒｅａｔｅｄ， ｄｉｓｃｈａｒｇｅ ａｔ ｗｉｌｌ，ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ ａｒｏｕｎｄ ｔｈｅ ｍｉｎｅ ｗｉｌｌ ｂｅ ｓｅｒｉｏｕｓｌｙ ｐｏｌｌｕｔｅｄ。
Ｎｏｗ ｔｈｅ ｍａｉｎ ｍｅｔｈｏｄ ｉｓ ｔｏ ｓｔｏｒｅ ｔｈｅ ｔａｉｌｉｎｇｓ ｉｎ ｔｈｅ ｔａｉｌｉｎｇｓ ｐｏｎｄ，ｔｈｅ ｔａｉｌｉｎｇｓ ｗａｔｅｒ ｉｓ ｆｉｌｔｅｒｅｄ ａｆｔｅｒ ｓｅｄｉｍｅｎｔａｔｉｏｎ ｉｎ ｔｈｅ ｒｅｓｅｒｖｏｉｒ，ｉｔ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｒｅｄｕｃｅ ｐｏｌｌｕｔｉｏｎ ａｎｄ ｐｒｏｔｅｃｔ ｔｈｅ ｅｎｖｉｒｏｎｍｅｎｔ。
帷幕灌浆、回填灌浆施工工法
一、帷幕灌浆（一）控制性水泥灌浆防渗帷幕灌浆1、在坝基体内布设防渗帷幕，选用控制性水泥灌浆防渗帷幕，其帷幕结构、灌浆机理、施灌方法及施工有关技术参数的控制，帷幕一般需选三排孔，帷幕厚度由灌浆孔的孔排距参数决定。
2、控制性水泥灌浆帷幕必须用双液灌浆装置，必须有专用泵用双液灌浆方法灌注化学控制液，以控制灌入的水泥浆液达一定的凝胶时间。
3、灌浆压力选择控制性水泥灌浆帷幕的最大灌浆压力值要求在防渗幕体范围内因灌浆压力产生的附加压应力值必须超过地层的允许压应力值，故控制性水泥灌浆一方面灌浆压力值选择远超过地层的允许压应力值使其能满足挤压密实地层要求。
另一方面，灌浆压力还需满足计划浆液量的灌入，能保证幕厚要求。
灌浆过程中会随灌浆的继续其进浆量会越来越小，而进浆压力却越来越大，并能防止地层抬动和产生串冒浆问题。
4、灌浆结束：常规水泥灌浆帷幕的结束标准为达到设计要求最大灌浆压力后进浆量必须小于某一值(例0.4 L／min)再稳定30 min，即结束标准必须满足最大灌浆压力值、进浆量小于某值、稳定时间三个条件的标准。
5、控制性水泥灌浆帷幕要有1.O m左右的孔口管，灌浆时要求最好有一定的水流条件，特别是II序孔施工和局部加强处理，要求最好在基坑抽水形成有地下水流速条件下进行施工。
（二）本工程项目水库坝基防渗加固处理采用帷幕灌浆灌浆施工技术。
1、材料要求：（1）灌浆工程所采用的水泥品种，应根据灌浆目的和环境水的侵蚀作用等由设计确定。
一般情况下，应采用普通硅酸盐水泥或硅酸盐大坝水泥灌浆工程所采用的水泥品种。
（2）回填灌浆所用的水泥标号不应低于325号。
帷幕和固结灌浆所用的水泥标号不应低于425号。
（3）灌浆用水泥必须符合质量标准，不得使用受潮结块的水泥。
采用细水泥时，应严格防潮和缩短存放时间。
（4）灌浆用水应符合拌制水工混凝土用水的要求。
（三）制浆1、制浆材料必须称量，称量误差应小于5%。
水泥等固相材料宜采用重量称量法。
浅析帷幕灌浆孔斜成因与处理方法(修改版)
浅析帷幕灌浆孔斜成因与处理方法(修改版)一、概述：帷幕灌浆作为一种基础处理方法在工程当中已被广泛应用，其理论与运用技术也已经比较成熟，但始终其是地下施工，由于地下基础的复杂性，施工的不可预见性也比较大，在帷幕灌浆的施工过程中，灌浆孔的成孔质量对最终的质量有重大的影响，如果钻孔发生孔斜，对钻进质量、事故发生率、钻进效率等方面产生不良影响,而且严重影响设计防渗“连续帷幕”的形成,使灌浆质量不能达到要求。
本文就在帷幕灌浆工程中如何将孔斜控制在规定要求的容许偏差值范围内，结合工程实际经验, 探讨帷幕灌浆孔斜成因及其防治措施。
二、孔斜的原因及孔斜而产生的危害1、孔斜的成因分析钻孔产生偏斜的原因较多，概括地可归纳为：地质条件不良、操作不当、技术条件不适宜三个方面的因素。
1.1、地质条件不良（1）钻进比较松散的全风化岩层、全风化越厚越容易出现偏斜，产生此类偏斜的主要原因是全风化层的弹性大，采用大钻头开孔时往往由于周围全风化土质的不密实等其他因素对粗大的钻具不能形成强有力的控制、因此不能保证钻进方向的垂直性。
（2）破碎的岩层带和软弱交错的岩层钻进时也往往出现偏斜现象。
（3）在河卵石、沙卵石层中钻进时最容易出现偏斜现象，原因是由于卵石的圆滑性容易使钻具产生滑偏从而产生钻具的不均匀受力而导致孔斜出现偏差。
1.2、操作不当的原因操作不当主要是指操作人员的不适当操作而引起的成孔偏斜、也是产生孔斜的直接原因。
（1）钻进时过大的加压，使钻杆产生多段处严重弯曲，特别是在不利的地质条件下对产生偏斜的影响更大。
（2）使用磨损严重的各类钻头钻进时，由于钻头受损严重，在切入岩石时由于切入不稳定而容易改变钻头的钻进方向而产生偏斜。
（3）在松散的岩层中钻进时由于冲洗时间较长、压力过大会严重的破坏孔壁而一起塌孔、造成孔径的严重扩大。
1.3、技术条件不适宜技术条件不适宜是指由于采用了不适合的技术措施而引起的成孔偏斜、主要是指：（1）在由大孔径换小孔径或扩孔钻进过程中，因孔壁各部硬度不一，孔径大小也不一致，换孔径的钻头难以保持在与原孔中心线一致的方向向下钻进。
防渗墙和帷幕灌浆施工工艺
、就位，并进行检查、维修、保养； 制定安全技术措施及操作规程。
防渗墙和帷幕灌浆施工工艺
•施工准备
技术准备：
图纸会检：严格按照国家电网公司《电力建设工程施工技 术管理导则》（简称导则）的要求做好图纸会检工作
技术交底：应按照导则规定，每个分项工程必须分级进行 施工技术交底。技术交底工作要充实，具有针对性和指导 性，全体参加施工的人员都要参加交底并签名，形成书面 的交底记录
防渗墙和帷幕灌浆施工工艺
•2.冲洗
• （1）冲洗的目的：用压力水将岩石裂隙或空洞中所 充填的松软、风化的泥质充填物冲出孔外，或是将 充填物推移到需要灌浆处理的范围外，这样裂隙被 冲洗干净后，利于浆液流进裂隙并与裂隙接触面胶 结，起到防渗和固结பைடு நூலகம்用。
• （2）帷幕灌浆的冲洗方法：一般均为单孔冲洗，只
基础开挖及处理施工方案措施报监理工程师批准
防渗墙和帷幕灌浆施工工艺
•测量放样
➢ 基础开挖施工的测量，应符合工《程测量规范（ GB50026-2007）》规定要求。
➢ 应根据测量控制基准点，建立施工用的测量控制点。 ➢ 对所有的测量基准点进行保护，并定期复核测量。 ➢ 应按设计图纸及测量基准点进行基础开挖，使水电站建筑
防渗墙和帷幕灌浆施工 工艺
2021/1/3
防渗墙和帷幕灌浆施工工艺
主要内容
➢标准施工工艺 ➢三溪口河床式水电站基础处理 ➢砼防渗墙施工 ➢帷幕灌浆施工
防渗墙和帷幕灌浆施工工艺
•一、标准施工工艺介绍
防渗墙和帷幕灌浆施工工艺
•标准施工工 艺
➢适用范围： • 适用于水电站建筑物砂砾 石基础开挖及处理施工。 ➢施工流程： • 施工流程图见右图。
浅谈混凝土防渗墙与帷幕灌浆工艺对比
浅谈混凝土防渗墙与帷幕灌浆工艺对比混凝土防渗墙施工技术起源于20世纪50年代意大利，之后被一些国家广泛地应用。
我国1958年开始研究混凝土防渗墙施工技术。
帷幕灌浆工艺则是在水工建筑物地基中采取灌浆方式建设防渗帷幕，以达到封堵基岩裂隙，形成阻水帷幕减少坝基渗漏量，降低渗透压力。
此两项工艺是应用在我国水利工程中最为重要的技术。
1混凝土防渗墙技术混凝土防渗墙是在大坝或基础中用冲击钻或抓斗依次造孔，形成完整的槽孔，用泥浆巩固墙壁，在槽孔中浇筑塑性混凝土，最后形成一道连续的，具有防渗功能的混凝土防渗墙体。
防渗墙修筑时，按照分段建造的方式进行，每一次槽孔浇筑混凝土之后形成一个墙段，多个墙段浇筑之后连接在一起就形成一整道墙。
墙的顶部与坝的防渗体相连接，两端与岸坡的防渗体相连接，其底部嵌入基岩面0.5～1.0m或嵌入不透水顶界线，就能达到减少甚至截断地基中地下水流的渗透，对于保证大坝的安全具有十分重要的作用。
1.1混凝土防渗墙工艺的分类（1）按防渗墙成墙方式分类：根据防渗墙施工方法的不同分可为板桩式和槽板式两种成墙方式。
按照槽段连接方式不同，又分为平接、搭接与链锁三种。
（2）按墙体材料分类：可分为刚性材料和柔性材料两大类。
刚性材料包括：钢筋混凝土防渗墙、素混凝土防渗墙、低弹模混凝土防渗墙；柔性材料：塑性混凝土防渗墙、自凝灰浆防渗墙、固化灰浆防渗墙。
（3）按防渗墙施工墙面的形状分类：圆孔型、槽孔型、墙板桩柱混合型。
1.2混凝土防渗墙的设计混凝土防渗墙设计时，要结合坝体结构要求，依据坝基水文和工程地质条件确定墙体轴线位置。
同时，要依据渗流和结构应力计算结果，得出墙体嵌入及岩层的深度和有关墙体材料的力学指标，最终确定墙体材料的厚度和防渗墙在连接处的细部设计。
重要工程还要在墙体内安装检测仪器，随时了解墙体的运行情况。
墙体厚度设计主要由结构强度、抗渗强度、耐久性及施工条件确定。
（1）结构强度：墙体任意截面主应力应满足下式：（2）抗渗强度：墙体厚度应满足下式：1.3混凝土防渗墙的施工混凝土防渗墙施工的主要程序为：施工场地平整、构筑施工平台、导向槽修建、铺设轨道、泥浆系统建设、安装钻机、槽孔施工、清孔换桨、清孔验收、下设混凝土导管、浇筑水下混凝土、拔出接头管、转下一个槽孔、墙体质量验收、处理坝内防渗体的连接等。
水利工程中帷幕灌浆施工技术的重难点析
水利工程中帷幕灌浆施工技术的重难点析摘要：当今社会，随着水利工程建设的不断发展，水利工程作为民生工程，其结构安全和施工质量受到社会各界关注。
但是实际工程由于长期受到水体冲刷和侵蚀容易损坏，其损坏与防渗能力有着直接的关系，要想提高建筑运行安全性，必须提高施工防渗技术，使其可以保障建筑安全。
因此，水利工程施工时必须要注重帷幕灌浆施工技术，把握好施工要点，解决施工难点。
关键词：水利工程；帷幕灌浆；施工技术1帷幕灌浆施工技术概述在水利工程建筑中，帷幕灌浆应用广泛，其防渗性能得到认可，帷幕灌浆主要是指在土层裂缝或岩体空隙中浇筑混凝土浆液进而构成具有阻水性能的连续帷幕，降低水利工程渗透压力和渗流量，其在施工时利用地质钻机钻孔得到帷幕钻孔，之后通过高压灌注注入基础材料，通过高压灌注增强水泥浆渗透性。
帷幕灌浆技术施工方法包括分段灌浆和一次性灌浆两种，其中分段灌浆适用性强，可以用于不同水文地形环境的水利工程建设项目中。
根据施工顺序划分施工技术将其分为从上到下和从下到上两类，也就是施工人员根据孔位高度以及钻孔深度划分施工区域明确灌浆工序，避免孔位距离远等问题。
施工时先要对下孔位灌浆之后再上孔位灌浆，这样能够保证灌浆质量。
当前该方法应用在硬岩地质条件中，可以防止出现冒浆现象，而从上到下的施工顺序在水利工程中的应用也十分常见。
一次性灌浆则是在钻孔作业完成一段时间后使用水泥浆液对钻孔灌浆，使帷幕防水墙能够一次性成型。
该方法尽管优势和劣势比较明显，但是其施工简单，无需停顿，效率较高，施工人员在施工时必须要注意同时进行多个孔洞的灌注，并持续开展灌浆作业，若是项目区域现场水势、地形水流速慢且地形比较平稳，那么可以将一次性灌浆作用充分发挥出来，这需要施工人员尤为注意。
2帷幕灌浆施工技术在水工建设工程施工中的应用2.1做好前期测量工作在开始之前，必须做好充足的前期工作，才能确保以后的建设工作的顺畅进行。
在水利工程中，施工勘测是进行施工的依据，必须按照设计图纸及具体的施工情况来决定钻孔的位置及数目，以确保以后的施工工作的顺利进行。
帷幕灌浆
大坝帷幕灌浆1．目的用浆液灌入岩体或土层的裂隙、孔隙，形成阻水带，以减少渗流量或降低扬压力。
2．分类按灌浆孔底部是否深入相对不透水岩层划分：深入的称封闭式帷幕；不深入的称悬挂式帷幕。
按防渗帷幕的灌浆孔排数分为两排孔帷幕和多排孔帷幕。
地质条件复杂且水头较高时,多采用3排以上的多排孔帷幕。
3．设计设计工作内容主要有：①查清工程地质与水文地质情况；②进行现场灌浆试验，以确定灌浆方法、压力、孔距、排距、材料、质量标准与检查方法，并论证灌浆效果；③确定帷幕轴线位置、帷幕深度、厚度（排数）及平面上的长度；④为以后对帷幕的检查或补强加固创造条件。
帷幕灌浆使用的胶凝材料主要是水泥，特殊情况时使用高分子化学溶液，对砂砾石地基多用水泥粘土浆液。
4.灌浆材料灌浆工程所采用的水泥品种，应根据灌浆目的和环境水的侵蚀作用等有设计确定。
一般情况下，应采用普通硅酸盐水泥或硅酸盐大坝水泥。
当有耐酸或其他要求时，可用抗酸水泥或其他类特种水泥。
灌浆用水泥的品质必须符合GB175或所使用其他水泥的标准的规定。
帷幕灌浆所用水泥的强度等级为PO.32.5或以上。
灌浆用水泥应妥善保管，严格防潮并缩短存放时间，不得使用受潮结块的水泥。
5.施工的一般规定混凝土坝岩基帷幕灌浆大都在两岸坝肩平洞和坝体内廊道中进行。
土石坝岩基帷幕灌浆，有的先在岩基顶面进行，然后填筑坝体；有的在坝体内或坝基内的廊道中进行，其优点是与坝体填筑互不干扰，竣工后可监测帷幕运行情况，并可对帷幕补灌。
帷幕灌浆的钻孔灌浆按设计排定的顺序，逐渐加密。
两排孔或多排孔帷幕，大都先钻灌下游排，再钻灌上游排，最后钻灌中间排。
同一排孔多按3个次序钻灌。
灌浆方法均采用全孔分段灌浆法。
灌浆压力是指装在孔口处压力表指示的压力值。
岩石帷幕灌浆压力，表层不宜小于1～1.5倍水头，底部宜为2～3倍水头。
砂砾石层帷幕灌浆压力尽可能大些，以不引起地面抬动或虽有抬动但不超过允许值为限。
一般情况，灌浆孔下部比上部的压力大，后序孔比前序孔压力大,中排孔比边排孔压力大,以保证幕体灌注密实。
防渗帷幕灌浆技术在深厚砂砾石层中的运用
１ 前 言
一
深 厚 的砂 砾 石 层地 貌 中 ， 为保 证 防渗 的质 量 要 求 ，
水 利水 电工程 的施工 中常 常会遇 见各种 复 杂 的地 般 采 用 多排 帷幕 灌浆 孔 的布 置 方法 ，在墙 内埋 管 中 层， 这 些 复杂地 层 的 出现会 影 响到工 程 的进 展 ， 而 砂砾 灌浆 ， 而上 半部 大 多数情 况是 空钻段 。如 今 的基岩 帷幕 石 层 是较 为常 见 的一 种 复杂 地层 。如 何在 沙砾 石 层 中 灌 浆检 查 方法 很难 满 足对 施 工质 量 的检 测 ， 因此 就 需 做 防渗 的处理 也 是水 利水 电工程 方 面 比较 重视 的一个 要一 种更 为适合 的检 测手 段 。 问题 。砂 砾石 层 的地层 结构 比较特 殊 ， 地 层 中 的颗 粒 间 ３ 深厚 沙砾 石层 帷幕 灌浆技 术钻 孔技 术 胶 结构 性 比较 差 而且 渗透 性 很 强 ，再 加之 渗透 孔 隙 的 源 于砂 砾 石层 的特 殊 地 质结 构 ，较 常采 用 套 管 护 分布 不 均 的复 杂特 性 ， 极 易 引发 坍 塌 、 管涌 、 透 水 等 一 壁 和泥 浆 护壁 的钻 孔 方法 。对 于较 为复 杂 的深 厚 砂砾 些负 面影 响 。帷 幕 灌浆 技术 具 有试 工 期 短 、适用 面 积 石 层 ， 使 用传 统 的护壁钻 进方 法难 以奏 效 。如新 疆下 板 广、 施 工 设 备 简单 、 见 效快 、 占地 面 积 小 、 易 于控 制 、 环 地 的工程 施 工 中，最 初 就是 采 用传 统 的套 管护 壁 和 泥 境污 染较 小 等优 势 而被 广泛 的应 用 到砂 砾石 层 的 防渗 浆 护壁 钻 孔 技术 做施 工 ，但 结 果没 法满 足 深 孔钻 灌 的 施工 技术 上 ， 特 别 是大坝 坝基 的 防渗技 术 。 ２ 施工 技术 难点 速 度和 安全 质量 要求 。经 此次事 件后 ， 钻孔 技术 的实施 都 在根 据 具 体 的地形 地貌 做 细 致 的研 究后 ，再探 索 出
深厚砂砾石层防渗帷幕灌浆技术初探
深厚砂砾石层防渗帷幕灌浆技术初探1、帷幕灌浆技术在深厚砂砾石层中的施工难点1.1 深厚砂砾石层的钻孔深度问题深厚砂砾石层的石层粒径不均匀，并且石层结构松散，在钻孔施工过程中，极容易造成塌孔的现象出现，给钻孔施工造成难度。
另外，在深厚石层中还存在粒径比较大的漂石和块石，这一方面造成钻孔的倾斜度难以保证，另一方面影响钻孔的质量和施工工期。
1.2 深厚砂砾石层的灌浆方法问题现有的固结灌浆、基岩灌浆等灌浆方法不适合深层砂砾石层的特性，灌浆的质量也无法保证能够达到工程施工要求。
并且由于深厚砂砾石层的复杂性，导致灌浆压力、灌浆段的长度和灌浆结束点等灌浆技术参数无法科学确定。
另外，深厚砂砾石层的孔隙率变化較大，灌浆材料的选择和浆液的配比比例很难确定。
1.3 深厚砂砾石层防渗技术的质量检测问题目前，为了满足工程防渗技术要求，一般会采用墙幕结合的方式运用多排帷幕灌浆孔进行灌浆施工。
但是现有的基岩帷幕灌浆质量检测方式难以这种形式下的质量检测方式，需要制定一种针对帷幕灌浆施工技术的质量检测方法。
2、深厚砂砾石层帷幕灌浆技术的钻孔工艺探究深厚砂砾石层一般都比较松散，这样就导致钻孔孔壁易塌陷，给施工造成难度，而且在工程施工中常用的护壁钻孔方法无法适应深厚砂砾石层的特点，在钻孔的速度、钻孔的质量和钻孔精度等方面难以达到工程要求。
在这种情况下，结合深厚砂砾石层的特点，在石层表面至石层35米处采用SM-400型跟管钻机进行钻孔，而对更深的地层采用XY-42型岩芯钻机配备金刚钻头、泥浆护壁钻进进行钻孔。
在具体的钻孔施工过程中，在空钻段，用岩芯管作为护壁套管对严重失浆地层采用掏芯钻、堵漏式灌浆工艺进行钻孔；在灌浆段，采用76金刚钻钻头、泥浆护壁的方式进行钻孔，如果在钻孔过程中出现不返浆的现象，要立刻停止钻孔施工，先进行灌浆，然后再继续进行钻孔施工。
这种分段钻孔的方式，能够很好的提高钻孔施工的速度和成功率，并且各种钻孔设备的有效配合大大提高了钻孔技术对深厚砂砾石层的适应性，是深厚砂砾石层有效的钻孔施工方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探讨交椅山渣场防渗治理帷幕灌浆技术
摘要：文章结合笔者近几年的工作经验，结合工程实例阐述了水利工程灌浆技术，保证了灌浆工程的质量。
关键词：灌浆；施工；防渗治理
一工程概况
贵州息峰交椅山磷石膏堆场总体呈南东—北西块状展布，长约1200m，平均宽约700m，面积约90万m2，填埋高程870.00～942.00m，有效库容约2875万m3，按磷酸装置年产出磷石膏约250万吨/年（干基、磷石膏堆密度1.08吨/m3）计，服务年限11.5年。
堆场设有初始坝一个，梯级子坝10级，副坝4个、回水库1个。
其中磷石膏堆积坝采用上游式筑坝法（湿排），交椅山堆场磷石膏堆积坝最终标高942.00m，堆积坝高约77m，10级子坝。
交椅山堆场于2006年8月18日启用，目前磷石膏堆积高程约930.00m，筑有8级子坝。
f3沟谷于2008年5月启用，目前磷石膏堆积高程约925.00m。
为了解决交贵州息峰椅山磷石膏堆场的防渗问题，需要进行防渗治理帷幕灌浆实验。
本工程灌浆试验包括室内试验和现场生产性试验两部分，试验段位于帷幕线上，试验工作完成后，形成的帷幕墙即是治理工程帷幕墙的一部分。
二本工程特点及难点
（1）褶皱
堆场区位于大屋基背斜东翼，核部出露三叠系下统夜郎组（t1y），岩层整体倾向东、南东向，倾角5～37°，平均10°，总体呈堆场
西面倾角陡，东面缓的趋势。
（2）断层
场区主要有断裂构造近南北向、北北东向及东西向，其中近东西向有f12、f15两条压扭性断层，北北东向有f18、f19、f20、f21、f22五条，进南北向有f3、f12、f15三条压扭性断层通过，断层破碎带一般宽3～lom ，最宽达30m，破碎带一般均为胶结不良的角砾岩、糜棱岩组成，岩溶及陡倾角裂隙发育，破裂面多被粘土、钙质充填。
通过堆场的断层主要有f3、f12、f15三条断层，其中f12、f15两条东西向断层规模较小，延伸不远，南北向f3断裂由堆场东部向北延伸，沿途各种落水洞及岩溶洼地呈串珠状展布。
灌浆区域主要有f3断层通过，分布在交椅山堆场至青山沟一带，走向近南北，断层倾向东，倾角80°，交椅山附近断层上盘茅草铺组（t1m4-2）白云岩、灰岩与下盘松子坎组（t2s）泥岩、泥灰岩地层接触，断距80～100m；沿断裂带岩溶洼地、落水洞呈串珠状发育，形态为椭圆形、近圆形，长轴直径40～60m，深度10～20m，底部为粘土充填；断裂带两侧岩溶极发育，该断层是交椅山磷石膏堆场向北渗漏的主要通道。
以灌浆试验所得的成果结合已取得的地质、勘察、和其他各项试验等有关资料作为进行下一步基础灌浆设计和编写施工技术要求
的主要依据资料。
探索出适合本区工程地质条件的合理的灌浆参数、有效的灌浆工艺、经济的工程投资进行本灌浆试验确定适合该工程的灌浆的施工次序及施工方法；确定合理的灌浆参数：孔距、
排距、灌浆压力、灌浆段长、终孔标准做准备。
三灌浆施工
3.1 灌浆材料
（1）水泥
采用p.o42.5普通硅酸盐水泥。
灌浆用的水泥必须符合规定的质量标准，不得使用受潮结块的水泥，水泥不应存放过久，出厂期超过三个月的水泥不应使用。
（2）水
灌浆用水应符合拌制混凝土用水的要求，拌浆水的温度不得高于40℃。
（3）掺合料
在水泥浆液中掺入粉煤灰、水玻璃等掺合料，各种掺合料质量符合dl/t5148—2001第5.1.6条规定，其掺入量应通过试验确定。
3.2 施工工艺流程
（1）施工顺序：物探孔施工→先导孔施工→灌浆孔施工→检查孔施工→物探孔施工→资料整理、验收、提供试验报告。
灌浆试验孔应统一编号（mss-i-1、msx—i-1：分别表示帷幕灌浆试验区上游排i序1号孔、帷幕灌浆试验区下游i序1号孔），并严格按分序加密的原则进行，先施工下游排再施工上游排，同排分三序进行，其施工顺序为：ⅰ序→ⅱ序→ⅲ序。
（2）灌浆孔施工工艺系统流程：
孔位放样→孔位、钻机校正→钻孔→钻孔验收→灌浆管路安装→
制浆→洗孔、简易压水→灌浆→钻孔→……→终孔段灌浆结束→封孔→验收
3.3 灌前物探测试
钻灌工作开始前作两组孔段的物探测试，物探测试孔终孔孔径不小于ф89mm，物探测试完毕用细砂回填封孔。
3.4 先导孔施工
先导孔以帷幕灌浆下游排ⅰ序孔兼为先导孔，终孔标准为进入泥岩5m。
并以此为标准指导灌浆孔的施工。
3.5 帷幕灌浆施工
（1）钻孔用液压回转式钻机，配金刚石或硬质合金钻头造孔，开孔孔径为φ91mm，钻孔至起灌高程el810.00m，置入φ89mm套管。
以下孔段孔径为φ75mm，终孔孔径不得小于φ56mm。
（2）帷幕灌浆开孔孔位与设计孔位的偏差不大于10cm。
钻孔角度为铅直向下。
每钻灌段应进行一次孔斜和方位角测量，尤其注意上部20m范围内的偏斜和方位角的控制，如发现孔斜超过要求时应及时纠正，
3.6 灌浆工艺
（1）灌浆试验采用“自上而下、孔口封闭、孔内循环灌浆”工艺施工。
3.7 灌浆浆液配合比
初步拟定浆液配合比为纯水泥浆液进行2∶1、1∶1、0.8∶1、0.5∶1四个比级，开灌水灰比为2：1。
当吸浆量大时可采用粉煤
灰水泥浆或掺外加剂进行，粉煤灰浆液配合比采用0.6∶1比级进行灌浆，粉煤灰掺量为水泥重量的30%掺量。
3.8灌浆结束标准及封孔方法：
（1）灌浆结束标准：帷幕灌浆在设计压力下，注入率小于1l/min，延续灌注60min即可结束该段灌浆。
（2）封孔
灌浆孔、检查孔、物探孔结束后，采用“置换和压力灌浆封孔法”进行封孔，封孔灌浆水灰比为0.5：1，灌浆压力均为1.5mpa。
封孔灌浆待孔内水泥浆液凝固后，灌浆孔上部空余部份采用导管注浆法灌注密实。
其它要求按《水工建筑物水泥灌浆施工技术规范》（dl/t
5148-2001）执行。
3.9 灌浆质量检查
检查项目、使用工具及检查方法
（1）孔位：使用钢尺根据测量控制点进行测量检查的方法。
（2）孔深：使用钢尺校测钻杆、钻具长度的方法测量钻孔孔深，并量测斜仪钢丝绳进行复测，段长采用抽查的方法。
（3）孔斜：使用测斜仪进行检查。
（4）浆液比重：使用浆液比重计定时检查制浆站及施工现场浆液比重。
（5）灌浆压力、结束标准、封孔标准：现场检查，层层把关，并使用灌浆自动记录仪进行灌浆记录。
（6）原始资料：各孔钻灌完工后，及时进行整理并出具成果报告。
施工中，采用了灌浆自动记录仪进行灌浆记录和监测，数据采集及时，记录真实、可信，利于灌浆效果的及时分析，满足了灌浆工艺的要求。
四帷幕灌浆实验结论
帷幕灌浆工程是贵州息峰交椅山渣场防渗治理项目中极其重要的一个分部工程，对渣场的安全稳定和防渗能力起至关作用。
灌浆试验从2009年11月9日进场至2010年3月3日最后一段检查孔压水结束，在业主和监理的关心支持和帮助下，以及在地矿上级单位的领导下，我们克服了工程施工中的各种困难，顺利完成了施工任务。
通过本次帷幕灌浆实验，该地层可灌性好，岩石裂隙已被有效充填，已探索出适合工程地质条件的灌浆参数、灌浆工艺。
