综合布线工程第3章
合集下载
综合布线系统的传输介质
第3章综合布线系统的传输介质
• 当近端串扰严重到影响接收时，我们称为一 次“碰撞”，信号必须重发。 • 远端串扰是电话里面有串进的杂音，也听 不清对方的声音。远端串扰解决就比较复杂。
(3)特性阻抗
例：以最小的损耗传送到发射天线的输入端。
或以最小的损耗传送到接收机输入端。
(3)特性阻抗 是电缆对高频信号的负载阻抗。 指当电缆无限长时该电缆所具有的阻抗。 阻抗是阻止交流电流通过的一种电阻，一条 电缆的特性阻抗是由电缆的电导率、电感、 电容以及阻值组合后的综合特性 (传输线路中 电压信号与电流信号之比，是复数）。
第1节 双绞线
• 图3-3 双绞线通讯接线图示意图
第3章综合布线系统的传输介质
1.2性能指标（双绞线布线标准） 对于双绞线,用户最关心的是表征其性能的 几个指标。这些指标包括衰减、近端串扰、 特性阻抗、衰减串扰比、电缆特性等。 (1)衰减：是指发射端信号在通过传输介质时不 可避免地出现的强度减弱与波形变化。
光纤的结构及性能指标
⑶ 色散 几列不同频率波在媒质中传播，它们的传播速度亦不同， 这种现象叫色散（即来源于光通过三棱镜产生的色 散）。传播的路程越长，拉开的距离越大。光纤的色 散主要来源于折射率对光波频率的非线性依赖关系。 光纤色散分为材料色散，波导色散，和多模色散三种。
⑷. 传输损耗 光波信号在光纤中传输，随着传输距离的增长，能量逐 渐损耗，信号逐渐减弱，不可能将全部信号全部传到 目的地，它是评定光纤优劣的重要指标。
•
•
•
1.2光纤的性能指标
⑴ 数值孔径（NA）
入射到光纤端面的光并不能全部被光纤所传 输，只是在某个角度范围内的入射光才可以。 这个角度就称为光纤的数值孔径。NA越大，则 光纤接收光的能力越强，但光纤的模畸变加大， 会影响光纤的带宽。因此，在光纤通信系统中， 对光纤的数值孔径有一定的要求。
综合布线 第三章
桥架
1、 桥架的分类
1） 桥架按结构可分为：梯级式、托盘式和槽 式三种类型。 2） 按表面工艺处理分： A, 电镀彩（白）锌。适合一般的常规环境使 用； B,电镀后再粉末静电喷涂。适合于有酸、碱及其 它强腐蚀气体的环境中使用； C,热浸镀锌。适用于潮湿、日晒、尘多的环境中。
桥 架(槽式桥架)
槽式桥架是全封闭电缆桥架，它适用于敷设计算机线缆、通信线缆、热 电偶电缆及其它高灵敏系统的控制电缆等，它对屏蔽干扰重腐蚀环境中 电缆防护都有较好的效果。适用于室外和需要屏蔽的的场所
桥 架 槽 式 桥 架 连 接 件 ) (
桥 架(托盘式桥架)
托盘式桥架具有重量轻、载荷大、造型美观、结构简单、安装方便、散 热透气性好等优点，适用于地下层、吊顶内等场所
桥 架(梯级式桥架)
梯级式桥架具有重量轻、成本低、造型别致、通风散热好等特点。它适 用于一般直径较大电缆的敷设，适用于地下层、垂井、活动地板下和设 备间的线缆敷设。
3.1.4 安装小材料
1，线缆保护产品。 螺旋套管、蛇皮套管、防蜡管和金属边护套 2，线管固定和连接部件。 管卡,管箍,弯管接头 ,软管接头 ,接线盒 ,地气轧头 3，线缆固定部件 （1）钢精轧头 , （2）钢钉线卡 4，钉、螺丝、膨胀螺栓等 （1）水泥钉。又叫特种钢钉 （2）木螺丝。与塑料膨胀管配合作用 (3）塑料膨胀管 （4）钢制膨胀螺栓 它由金属胀管、锥形螺栓（亦叫“沉头螺栓”）、平垫圈、弹簧垫、 螺母等5部分组成，
线管(2、塑料管)
• 双壁波纹管
线管(2、塑料管)
• 高密聚乙烯管材（HDPE管）
• 子管。小口径，管材质软。适用于光纤电 缆的保护。 •
线管(2、塑料管)
• 铝塑复合管
–良好的屏蔽材料；因此常用作综合布线、通信 线路的屏蔽管道。
西元-第3章网络综合布线系统工程常用器材和工具
西安开元电子实业有限公司
表3-3 护套检测
序号 1 2 3 4 5 检查项目 外观检测 最小护套厚度(mm) 标称：0.6mm 偏心(mm) 电缆外径(mm) 记米长度误差 ≤0.20(在电缆同一截面上测量) 标称：5.4mm ≤0.5% 指标 光滑、圆整、无孔洞、无杂质 检查方法 目测 游标卡尺 游标卡尺 纸带法 卷尺
西安开元电子实业有限公司
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第3章 网络综合布线系统工程 章 常用器材和工具
3.1 网络传输介质 目前，在通信线路上使用的传输介质有：双绞线、大对数 双绞线、光缆。 3.1.1 双绞线线缆 双绞线（Twistedpair，TP）是一种综合布线工程中最常用 的传输介质。双绞线是由两根具有绝缘保护层的铜导线组 成。把两根具有绝缘保护层的铜导线按一定节距互相绞在 一起，可降低信号干扰的程度，每一根导线在传输中辐射 出来的电波会被另一根线上发出的电波抵消。 目前，双绞线可分为非屏蔽双绞线UTP，也称无屏蔽双绞 线和屏蔽双绞线STP，屏蔽双绞线电缆的外层由铝泊包裹 着，它的价格相对要高一些。
西安开元电子实业有限公司
机械工业出版社 机械工业出版社
第3章 网络综合布线系统工程 章 常用器材和工具
3.1.2 大对数双绞线 1.大对数双绞线的组成 大对数双绞线是由25对具有绝缘保护层的铜导线组成的。它 有3类25对大对数双绞线，5类25对大对数双绞线，为用户提 供更多的可用线对，并被设计为扩展的传输距离上实现高速 数据通信应用，传输速度为100MHz。导线色彩由蓝、橙、 棕、灰和白、红、黑、黄、紫编码组成。 2.大对数线品种 大对数线品种分为屏蔽大对数线和非屏蔽大对数线，如图33所示。
《综合布线技术与施工》第3章 综合布线系统工程设计
4 电信室 电信室的主要功能是用于终接水平分布的电缆。所 有确认类型的水平电缆可终接在电信室可兼容的连接硬 件上。同样，确认的主干电缆也可以终接在电信室可兼 容的连接硬件上。在将各种服务延伸到电信引出口/连 接器时，使用跳线或软线的水平和基干电缆终接的交叉 接线具有灵活的接线方式。 为此而采用的连接硬件，跳线和软线统称之为“水 平交叉接线”。电信室还可包含有基干电缆系统各部分 的中间交叉接线或主交叉接线。
CSMA/CD10BASE-T 、 Token Ring 4Mbit/s 、 Token Ring 16Mbit/s Token Ring 16Mbit/s 、 BISDN(ATM)、TP-PMD
CSMA/CD/FOIRL、CSMA/CD 10BASE-F Token Ring、FDDI、LCF FDDI 、SM FDDI、HIPPI、ATM、FC
3.2 系统设计
学习目标：了解系统指标和技术指标。 掌握系统设计的步骤和过程。 学习重点：知道基本的系统指标和技术指标并掌握其设计的步骤。 。 学习难点：掌握系统设计的步骤和过程，并会实际应用。
一、 系统分级与传输距离限制
系统的分级是指对综合布线系统性能中的最高传输频率进行分级，其 目的在于区分不同的传输带宽需要。表4-5给出了标准中关于系统分级与传 输距离的限制。
(1)
水平距离
最大水平距离应为90米（250英尺），与介质类型无 关。 交叉接线设备中的交叉连接跳线和软线的长度，包 括水平交叉接线，跳线及将水平电缆线与设备或主干电 缆连接的软线，应不超过5米（16英尺）长。 ：对每个水平通路说，在形成最大距离时，从电 信引出口/连接器至工作站允许有另外5米长。对于每个 水平通路来说，工作区的缆线、软线或跳线以及电信室 里的设备电缆/电线最长允许10米。
综合布线系统工程设计
综合布线子系统 综合布线标准 综合布线系统设计目标 布线产品选用原则
综合布线系统由6个独立子系统
1.工作区子系统 2.水平子系统 3.垂直子系统 4. 管理子系统 5.设备间子系统 6.建筑群子系统
1.工作区子系统
工作区子系统是由终端设备连接到信息插座之 间的连线(或软线)和适配器构成的，其中包括 装配软线、适配器以及连接所需的扩展软线。 在某些终端设备与信息插座(TO)连接时，可能 需要特定的设备，为的是把连接设备的传输特 点与非屏蔽双绞线布线系统的传输特点匹配， 如模拟监控系统通常需要适配器型设备。
4.先进性。综合布线系统采用极富弹性的布线概念，采用光纤与双绞线(UTP) 混合方式，极为合理地构成一套完整的布线系统。
5.标准化与售后服务。综合布线是一种产业，有着自己的行业规范与标准， 无论是哪一家布线厂商的产品，它都应该是符合标准的产品。
3.1.2 建筑综合布线总体规划
1. 总体规划 2. 系统设计 3. 综合管理 4. 工程质量
1. 用户信息需求调查预测
(1)用户对语音通信的要求。一般在建筑物内的每个房间或办公室内，最少需要一个电 话信息点，对于有特殊要求的房间或办公室(例如：领导办公室、销售部门、财务处 (室)、保卫部门、监控和消防室等重要部门)则需要2~3个电话信息点。
(2)用户对计算机网络的需求。从目前国内计算机网络的发展及应用来看，办公自动化、 视频会议和计算机辅助设计已成为建筑物内部数据通信的主要手段，因此在建筑物内 的每个房间或办公室内，应有2~4个数据信息点。对于一些涉密单位(例如：研究所、 国防企业、部队和金融机构等)，按保密法要求需要内外网分离，所需要的数据信息点 就会增加。
2. 系统设计计算每个楼层的可用 面积以便确定工作区 的数量
综合布线系统由6个独立子系统
1.工作区子系统 2.水平子系统 3.垂直子系统 4. 管理子系统 5.设备间子系统 6.建筑群子系统
1.工作区子系统
工作区子系统是由终端设备连接到信息插座之 间的连线(或软线)和适配器构成的，其中包括 装配软线、适配器以及连接所需的扩展软线。 在某些终端设备与信息插座(TO)连接时，可能 需要特定的设备，为的是把连接设备的传输特 点与非屏蔽双绞线布线系统的传输特点匹配， 如模拟监控系统通常需要适配器型设备。
4.先进性。综合布线系统采用极富弹性的布线概念，采用光纤与双绞线(UTP) 混合方式，极为合理地构成一套完整的布线系统。
5.标准化与售后服务。综合布线是一种产业，有着自己的行业规范与标准， 无论是哪一家布线厂商的产品，它都应该是符合标准的产品。
3.1.2 建筑综合布线总体规划
1. 总体规划 2. 系统设计 3. 综合管理 4. 工程质量
1. 用户信息需求调查预测
(1)用户对语音通信的要求。一般在建筑物内的每个房间或办公室内，最少需要一个电 话信息点，对于有特殊要求的房间或办公室(例如：领导办公室、销售部门、财务处 (室)、保卫部门、监控和消防室等重要部门)则需要2~3个电话信息点。
(2)用户对计算机网络的需求。从目前国内计算机网络的发展及应用来看，办公自动化、 视频会议和计算机辅助设计已成为建筑物内部数据通信的主要手段，因此在建筑物内 的每个房间或办公室内，应有2~4个数据信息点。对于一些涉密单位(例如：研究所、 国防企业、部队和金融机构等)，按保密法要求需要内外网分离，所需要的数据信息点 就会增加。
2. 系统设计计算每个楼层的可用 面积以便确定工作区 的数量

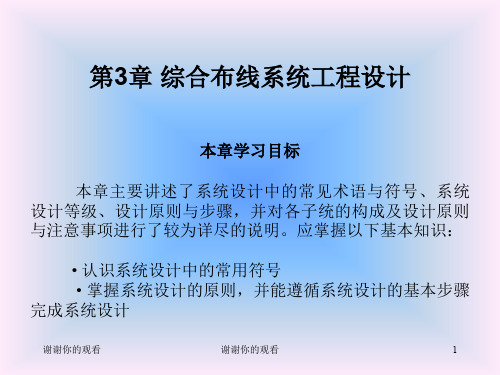

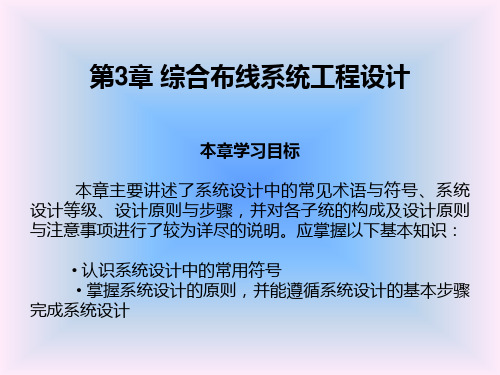

第3章 综合布线系统工程设计.ppt
根据工作区软线最大5米长（16英尺）
谢谢你的观看
谢谢你的观看
16
4 电信室
电信室的主要功能是用于终接水平分布的电缆。所 有确认类型的水平电缆可终接在电信室可兼容的连接硬 件上。同样，确认的主干电缆也可以终接在电信室可兼 容的连接硬件上。在将各种服务延伸到电信引出口/连 接器时，使用跳线或软线的水平和基干电缆终接的交叉 接线具有灵活的接线方式。
谢谢你的观看
谢谢你的观看
4
二、ANSI/EIA/TIA 568B简介
568B的以前版本的区别： 电信基础设施标准中所有定义都进行了协调。 为5e类均衡100欧姆电缆提供了性能技术条件。 为50/125μm光纤和光缆的提供了性能技术条件。 除了568 SC外，采用可替换的光纤连接器设计。 增加了6类对绞线缆的性能指标。
3000
10BASE-F Token Ring、FDDI、LCF FDDI
谢谢你的观看
、SM FDDI、HIPPI、AT2M1、FC
二、综合布线设计的一般步骤
设计一个合理的综合布线系统一般包含七个主要步骤： ⑴ 分析用户需求； ⑵ 获取建筑物平面图； ⑶ 系统结构设计； ⑷ 布线路由设计； ⑸ 可行性论证； ⑹ 绘制综合布线施工图； ⑺ 编制综合布线用料清单。
谢谢你的观看
谢谢你的观看
11
(4) 接地条件
接地系统通常是它们所保护的专门信号或电信电缆 系统的组成部分。除了有助于保护人员和设备免于危险 的电压外，正确的接地系统可降低至/自电信系统的EMI （电磁干扰）。
接地不正确可能会产生感应电压，且这种电压可能 会毁坏其他电信回路。
谢谢你的观看
谢谢你的观看
工作区（ Work Area）：是需要设置终端设备的独立区域。 管理（Administration）：管理是针对设备间、交接间、工 作区的配线设备、缆线、信息插座等设施，按一定模式进行标 识和记录。 设备间（Equipment Room）：安装各种设备的房间，对综合 布线言，主要是安装配线设备。 建筑群子系统（Campus Subsystem）：由配线设备、建筑物 之间的干线电缆或光缆、跳线等组成。
谢谢你的观看
谢谢你的观看
16
4 电信室
电信室的主要功能是用于终接水平分布的电缆。所 有确认类型的水平电缆可终接在电信室可兼容的连接硬 件上。同样，确认的主干电缆也可以终接在电信室可兼 容的连接硬件上。在将各种服务延伸到电信引出口/连 接器时，使用跳线或软线的水平和基干电缆终接的交叉 接线具有灵活的接线方式。
谢谢你的观看
谢谢你的观看
4
二、ANSI/EIA/TIA 568B简介
568B的以前版本的区别： 电信基础设施标准中所有定义都进行了协调。 为5e类均衡100欧姆电缆提供了性能技术条件。 为50/125μm光纤和光缆的提供了性能技术条件。 除了568 SC外，采用可替换的光纤连接器设计。 增加了6类对绞线缆的性能指标。
3000
10BASE-F Token Ring、FDDI、LCF FDDI
谢谢你的观看
、SM FDDI、HIPPI、AT2M1、FC
二、综合布线设计的一般步骤
设计一个合理的综合布线系统一般包含七个主要步骤： ⑴ 分析用户需求； ⑵ 获取建筑物平面图； ⑶ 系统结构设计； ⑷ 布线路由设计； ⑸ 可行性论证； ⑹ 绘制综合布线施工图； ⑺ 编制综合布线用料清单。
谢谢你的观看
谢谢你的观看
11
(4) 接地条件
接地系统通常是它们所保护的专门信号或电信电缆 系统的组成部分。除了有助于保护人员和设备免于危险 的电压外，正确的接地系统可降低至/自电信系统的EMI （电磁干扰）。
接地不正确可能会产生感应电压，且这种电压可能 会毁坏其他电信回路。
谢谢你的观看
谢谢你的观看
工作区（ Work Area）：是需要设置终端设备的独立区域。 管理（Administration）：管理是针对设备间、交接间、工 作区的配线设备、缆线、信息插座等设施，按一定模式进行标 识和记录。 设备间（Equipment Room）：安装各种设备的房间，对综合 布线言，主要是安装配线设备。 建筑群子系统（Campus Subsystem）：由配线设备、建筑物 之间的干线电缆或光缆、跳线等组成。
第三章综合布线工程项目案例
8.2.3 产品选型 8.2.4 主要工程量表
表8-5
主要工程量表
序号 1 2 3 4 5 6 7 8 9 10 11 12
项目名称 布放室内超5类双绞线 布放6芯室内多模光缆 布放12芯室内多模光缆 布放安装镀锌金属线槽200mm × 60mm 布放安装24mm × 14mm PVC线槽 布放安装100mm × 27mm PVC线槽 安装24口模块式配线架 安装24口光缆配线架 光缆头制作 安装42U落地式标准机柜 安装12U壁挂式标准机柜 安装标准塑料底盒
标准24口光缆配线架、标准24口模块式 配线架、110配线架、机柜安装等。
本设计设置中心机房，中心机房设在大 厦1层靠近电梯处的一个房间。
8.1.2 综合布线系统设计
1．需求分析 2．系统设计
根据将来通信的需求，产品选型原则如 下。
① 语音及数据的插座模块、水平线缆均 选择超5类产品。
② 面板采用双孔86型墙上型面板。
72
南塔18F 南塔26F 北塔12F 北塔20F 北塔28F
南塔16～22层 13
南塔23～30层 11
北塔7～15层
6
北塔16～25层 5
北塔26～34层 6
1 1 1 1 1 总计
87 89 53
46 58 443
2．系统设计
（1）工作区子系统 （2）水平子系统 （3）管理子系统 （4）垂直干线子系统 （5）设备间子系统
⑤ 考虑到维护管理的方便，管理间及设 备间的配线架均采用19英寸24口落地/壁挂机 柜安装方式。
⑥ 语音总配线架采用交叉连接配线架 （110型配线架），连接来自各管理间的语音 垂直干缆，并预留足够端子用于连接来自程 控交换机配线架的语音线缆，数据总配线架 采用19英寸24口光纤配线架，连接来自各管 理间垂直光纤；采用42U 19英寸机柜安装。
综合布线技术与工程实训教程4第3章线槽规格和品种
3.1 金属槽和金属桥架 3．1．1 金属槽 3．1．2 金属线槽的各种附件 3．1．3 金属桥架 3．1．4 托臂支架 3.2 塑料槽 3.3 金属管和金属软管 3.4 塑料管和塑料软管 3.5 线缆的槽、管铺设方法 3.6 槽管可放线缆的条数 3.7 实训
3.1 金属槽和金属桥架
3．1．1 金属槽 金属槽由槽底和槽盖组成，每根糟一般长度 为2米，槽与槽连接时使用相应尺寸的铁板 和螺丝固定。槽的外型如图3-1所示。
4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如图3-15所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径
不宜超过50mm；楼板中的暗管内径宜为15～ 25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于90℃，在路径上每根暗管 的转弯点不得多于两个，并不应有‘S’和‘Z’弯出 现。在弯曲布管时，在每间隔15m处应设置暗线 箱等装置。
玻璃钢桥架
玻璃钢桥架采用不饱和聚脂树脂和中碱无捻 粗纱通过加热的模具拉制成型。如图3-6所 示。
不锈钢系列桥架
不锈钢系列桥架应用于冶金、石油、化工、车辆 船舶、 液压机械等设备制造业及装备自动化生产线工业的电 缆桥架。不锈钢系列桥架如图3-7所示。
3．1．4 托臂支架
电缆桥架安装时的支托，是通过立柱和托臂来完成的。 立柱是支撑电缆桥架的主要部件，而桥架的荷重是 通过托臂传递给立柱的。因此立柱和托臂是电缆桥 架安装的两个主要部件。托臂支架如图3-8所示。
3．2 塑料槽
PVC塑料线槽是综合布线工程明敷管路广泛使用的一种材料，它是一种 带盖板的线槽，盖板和槽体通过卡槽合紧，塑料槽的外状与图4-1类似， 但它的品种规格更多，从型号上讲有：
3.1 金属槽和金属桥架
3．1．1 金属槽 金属槽由槽底和槽盖组成，每根糟一般长度 为2米，槽与槽连接时使用相应尺寸的铁板 和螺丝固定。槽的外型如图3-1所示。
4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如图3-15所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径
不宜超过50mm；楼板中的暗管内径宜为15～ 25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于90℃，在路径上每根暗管 的转弯点不得多于两个，并不应有‘S’和‘Z’弯出 现。在弯曲布管时，在每间隔15m处应设置暗线 箱等装置。
玻璃钢桥架
玻璃钢桥架采用不饱和聚脂树脂和中碱无捻 粗纱通过加热的模具拉制成型。如图3-6所 示。
不锈钢系列桥架
不锈钢系列桥架应用于冶金、石油、化工、车辆 船舶、 液压机械等设备制造业及装备自动化生产线工业的电 缆桥架。不锈钢系列桥架如图3-7所示。
3．1．4 托臂支架
电缆桥架安装时的支托，是通过立柱和托臂来完成的。 立柱是支撑电缆桥架的主要部件，而桥架的荷重是 通过托臂传递给立柱的。因此立柱和托臂是电缆桥 架安装的两个主要部件。托臂支架如图3-8所示。
3．2 塑料槽
PVC塑料线槽是综合布线工程明敷管路广泛使用的一种材料，它是一种 带盖板的线槽，盖板和槽体通过卡槽合紧，塑料槽的外状与图4-1类似， 但它的品种规格更多，从型号上讲有：
第3节网络综合布线
民用建筑电气设计规范 JGJ16-2008 综合布线系统工程设计规范 GB50311-2007 综合布线系统工程验收规范 GB50312-2007 智能建筑工程质量验收规范 GB50309-2003 建筑物电气装置 GB16895-2000 电子计算机场地通用规范 GB/T2887-2000 计算站场地安全要求 GB9631-1998 火灾自动报警系统设计规范 GB50116-1998 建筑物防雷设计规范 GB50057-1994 电子计算机机房设计规范 GB50174-1993
网络布线工程设计概述
网络布线工程设计是整个布线工程能否满足用户需求， 提供高性能和高性价比网络系统的关键所在。网络布线 工程设计主要包括以下几个方面的内容：
网络通讯需求与近期发展规划调查 建筑物和施工场地勘查 布线路由的选择与设计 布线方式的选择 线缆和布线产品的选择 布线图纸设计 与用户交换意见并完善布线图纸设计 依据施工中遇到的实际情况，酌情修改布线图纸
3.3 网络布线设计
布线材料
网络布线材料的选择将直接影响网络是否能够正常 使用，主要包括网络设备、线缆，以及线缆的附属 材料等。
根据实际需要不同，所使用的线缆也不相同。不过， 在大部分网络中，都是采用光缆连接建筑群子系统 和垂直主干子系统，实现高速和远距离的连接，双 绞线连接水平布线子系统，用于连接普通客户机， 实现与交换机的连接。
ANSI/TIA/EIA-568-A ANSI/TIA/EIA-568-B ANSI/TIA/EIA-569-A ANSI/TIA/EIA-570-A ANSI/TIA/EIA-606 ANSI/TIA/EIA-607
3.1 网络布线系统标准
中国标准
网络综合布线的设计、实施和验收，必须遵循以下国家和 行业标准：
网络布线工程设计概述
网络布线工程设计是整个布线工程能否满足用户需求， 提供高性能和高性价比网络系统的关键所在。网络布线 工程设计主要包括以下几个方面的内容：
网络通讯需求与近期发展规划调查 建筑物和施工场地勘查 布线路由的选择与设计 布线方式的选择 线缆和布线产品的选择 布线图纸设计 与用户交换意见并完善布线图纸设计 依据施工中遇到的实际情况，酌情修改布线图纸
3.3 网络布线设计
布线材料
网络布线材料的选择将直接影响网络是否能够正常 使用，主要包括网络设备、线缆，以及线缆的附属 材料等。
根据实际需要不同，所使用的线缆也不相同。不过， 在大部分网络中，都是采用光缆连接建筑群子系统 和垂直主干子系统，实现高速和远距离的连接，双 绞线连接水平布线子系统，用于连接普通客户机， 实现与交换机的连接。
ANSI/TIA/EIA-568-A ANSI/TIA/EIA-568-B ANSI/TIA/EIA-569-A ANSI/TIA/EIA-570-A ANSI/TIA/EIA-606 ANSI/TIA/EIA-607
3.1 网络布线系统标准
中国标准
网络综合布线的设计、实施和验收，必须遵循以下国家和 行业标准：
第三章三综合布线
长沙通信职业技术学院 计算机信息工程系
在旧(或翻新 或翻新)的建筑物中 (3)在旧 或翻新 的建筑物中
c. 地面线槽布线法
对于建筑结构较好,楼层净空较高的建筑物,还可以采用地面线槽布线法,如图所示, 在原有地板表面加铺不小于7cm厚的垫层,将线槽铺放在垫层中.
长沙通信职业技术学院 计算机信息工程系
长沙通信职业技术学院 计算机信息工程系(1)在天Fra bibliotek板内 ①槽道布线法
四,配线子系统的布线方法
管槽布线法采用槽道和管道相结合的敷设方法,槽道安装在吊顶内或悬挂在天花板上, 管道暗敷在墙壁内或墙柱中.在天花板内,槽道利用悬吊件挂放,以减轻吊顶负荷,配线线 缆从交接间经主槽道和分支槽道到达各个房间,再经过房间内的暗敷 管道至安装在墙壁或墙柱上的 信息插座,并终结于此. 适用于大型建筑物或布线系统 非常复杂需要额外支撑物的场合.
长沙通信职业技术学院 计算机信息工程系
同一个多用户信息插座的服务范围不宜超过12个工作 区,工作区的数量应限制在6个以内.楼层配线架到信息 插座的水平电缆链路最大长度,可用下列公式计算: C=(102-H)/1.2 W=C-7≤20(m) 式中 ,C为包括工作区电缆,设备电缆和跳线之和的最 大长度,W为工作区电缆最大长度,H为水平电缆长度.
长沙通信职业技术学院 计算机信息工程系
③高架地板布线法
高架地板(也叫活动地板)布线系统由许多方块地板组成.这些活动地板搁置于固定在建筑 物地板上的铝制或钢制锁定支架上. 这种布线方法非常灵活,而且容易安装,不仅容量大,防火也方便. 缺点: 在活动地板上走动 会造成共鸣板效应, 初期安装费用昂贵, 线缆走向控制不方便, 房间高度降低等.
(1)交叉连接和互连接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2 综合布线工程项目的招标
3.2.2 招标程序 综合布线工程项目的设计或施工图设计完成之后，用招标方式选择施工 单位，其“标物”则是建设单位（业主）交付按设计规定的部分成品和工程 进度、质量要求、投资控制等内容，作为工程实施的依据，施工安装是工程 实施极为重要的环节，为此，招标单位应事前对参标单位进行全面的调研考 察，再根据其投标文件“货比三家”。综合布线工程施工公开招标的程序共 有16个环节。 1．建设工程项目报建 9．勘察现场 2．审查建设单位资质 10．投标预备会 3．招标申请 11．投标文件管理 4．资格预审文件、招标文件编制与送审 12．工程标底价格的报审 5．工程标底价格的编制 13．开标 6．发布招标通告 14．评标 7．单位资格审查 15．中标 8．招标文件 16．合同签订
3.3 综合布线工程项目的投标
3.3.2 投标程序 1．工程项目的现场考察 这是投标前的一项重要准备工作。在现场考察前对招标文件中所提出的 范围、条款、建筑设计图纸和说明认真阅读，仔细研究。 2．分析招标文件 招标文件是编制投标文件的主要依据，投标人必须对招标文件进行仔细 研究。 3．编制投标文件（标书） 投标者应认真阅读和理解招标文件的要求，以招标书为依据，编制相应 的投标文件（书），投标人对标书的要求如有异议，应及时以书面形式明确 提出，在征得投标人同意后，可对其中某些条文进行修改，如投标人不同意 修改，则仍以原标书为准。 4．工程投标报价 工程项目投标报价应当对项目成本和利润进行分析，参照厂家产品报价， 结合项目主要设备、工具和材料的价格、项目安装调试费、设计费、培训费， 对整个项目进行造价的估算，给出最后工程总价。
3.3 综合布线工程项目的投标
3.3.2 投标程序 5．封送投标书 在规定的截止日期之前，将准备妥的所有投标文件密封递送到招标单位。 6．开标 招标单位按招投标法的要求和投标程序进行开标。 7．评标 一般由招标人组成专家评审小组对各投标书进行评议和打分，打分结果 应有评委成员的签字方可生效，然后评选出中标承包商。在评标过程中，评 委会要求投标人针对某些问题进行答复。 8．中标与签订合同 根据打分和评议结果选择中标承包商，或根据评委打分的结果推荐2～3 名投标入选人，由业主再经考核和评议确定中标承包商，然后由建设单位与 承包商签订合同。
3.1 综合布线工程招投标概述
3.1.2 工程招投标原则 按照国家有关法规的要求，对招标单位的资质、招投标程序及方式、评 定等均应本着守法、公正、等价、有偿、诚信、科学和规范等原则，从技术 水平、管理水平、服务质量和经济合理等方面综合考虑，鼓励竞争。不受地 区、行业、部门的限制。 监理招投标，按照建设部《工程建设监理规定》的细则要求，是对工程 质量、进度和阶段投资能进行全过程控制的单位，通过招标择优选定，对其 职能人员要求必须持证（监理工程师）。采购招投标按照国家经贸委审定， 上级主管机构负责监督协调。采购招投标应对设备和材料遵循认资、价格、 服务等原则择优加以确定。综合布线工程招投标标书均应体现综合布线系统 的标准化要求，并具有先进性、实用性、灵活性、可靠性和经济性等特点。
3.3 综合布线工程项目的投标
3.3.1 投标概述 1．投标人及其资格 投标人是响应招标、参加投标竞争的法人或者其他组织。投标人应当具 备承担招标项目的能力，国家有关规定对投标人资格条件或招标文件对投标 人资格条件有规定的，投标人应当具备规定的资格条件。 2．投标的组织 工程投标的组织工作应由专门的机构和人员负责，其组成可以包括项目 负责人，管理、技术、施工等方面的专业人员。投标人应充分体现出技术、 经验、实力和信誉等方面的组织管理水平。
第3章 综合布线工程招投标
第3章 综合布线工程招投标
3.1 综合布线工程招投标概述 3.2 综合布线工程项目的招标 3.3 综合布线工程项目的投标
3.1 综合布线工程招投标概述
3.1.1 实行招投标的必要性 国家计委和建设部早在1985年6月和1992年12月分别颁布了工程设计招 标和工程建设施工招标的暂行办法，此后又相继制定了一系列有关招投标的 法规，实行招投标制，对降低工程造价，进而使工程造价得到合理的控制具 有十分重要的意义。 第一，逐步推行由市场定价的价格机制，鼓励竞争，投标人必须提供优 化的工程实施方案和合理的价格，通过招投标优胜劣汰，使工程造价下降趋 于合理，有利于节约投资，提高投资效益。 第二，有利于供求双方更好地相互选择，使工程价格符合价值基础，进 而更好地控制工程造价。 第三，有利于规范价格行为，使公开、公平、公正的原则得以贯彻，按 严格的程序和制度办事，对于排除干扰，克服不正当行为和避免“豆腐渣工 程”起到一定的遏制作用。
3.1 综合布线工程招投标概述
3.1.3 涉及招投标各方关系
政府投资主管或贷款方
服务合同
项目建设业主
服务合同
监理公司
项目总体工作组
投资控制顾问
监理与被监理 工作关系
招标及承包合同
承包单位
分包合同
分包合同
设计分包商
施工分包商
各级供货商
3.2 综ห้องสมุดไป่ตู้布线工程项目的招标
3.1.2 工程招投标原则 1．招标涉及的人员及职责 综合布线工程项目招标是业主对自愿参加该项目的承包商进行的审查、 评比和选定的工程 。因此，实行工程招标，业主首先提出目标要求，其中包 括系统规模、功能、质量标准以及进度等目标要求，通过用户需求分析经可 行性研究的评估而提出。发布广告或邀请，使自愿投标者按业主要求的目标 投标，业主按其投标报价的高低、技术水平、工程经验、财务状况、信誉等 方面进行综合评价，全面分析，择优选定中标者签订合同后，工程招标方告 结束。 2．招标方式 根据国家《工程招标投标法》有关规定，综合布线工程中常采用的招方 式有公开招标、邀请招标和议标三种形式。
