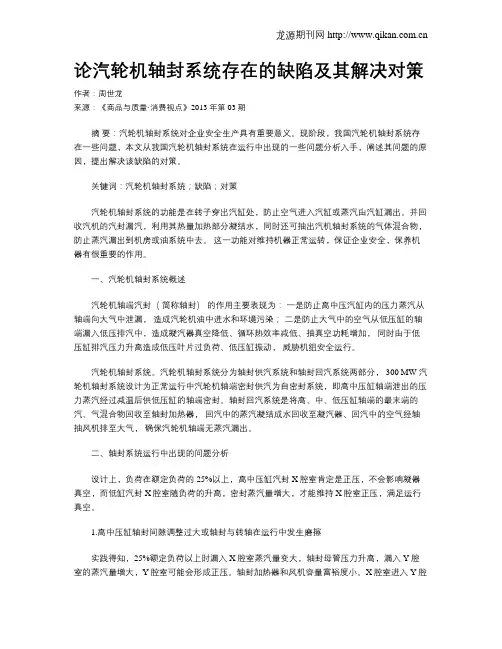

论汽轮机轴封系统存在的缺陷及其解决对策作者:周世龙来源:《商品与质量·消费视点》2013年第03期摘要:汽轮机轴封系统对企业安全生产具有重要意义。

现阶段,我国汽轮机轴封系统存在一些问题,本文从我国汽轮机轴封系统在运行中出现的一些问题分析入手,阐述其问题的原因,提出解决该缺陷的对策。

关键词:汽轮机轴封系统;缺陷;对策汽轮机轴封系统的功能是在转子穿出汽缸处,防止空气进入汽缸或蒸汽由汽缸漏出。

并回收汽机的汽封漏汽,利用其热量加热部分凝结水,同时还可抽出汽机轴封系统的气体混合物,防止蒸汽漏出到机房或油系统中去。

这一功能对维持机器正常运转,保证企业安全,保养机器有很重要的作用。

一、汽轮机轴封系统概述汽轮机轴端汽封(简称轴封)的作用主要表现为:一是防止高中压汽缸内的压力蒸汽从轴端向大气中泄漏,造成汽轮机油中进水和环境污染;二是防止大气中的空气从低压缸的轴端漏入低压排汽中,造成凝汽器真空降低、循环热效率减低、抽真空功耗增加,同时由于低压缸排汽压力升高造成低压叶片过负荷、低压缸振动,威胁机组安全运行。

汽轮机轴封系统。

汽轮机轴封系统分为轴封供汽系统和轴封回汽系统两部分, 300 MW 汽轮机轴封系统设计为正常运行中汽轮机轴端密封供汽为自密封系统,即高中压缸轴端泄出的压力蒸汽经过减温后供低压缸的轴端密封。

轴封回汽系统是将高、中、低压缸轴端的最末端的汽、气混合物回收至轴封加热器,回汽中的蒸汽凝结成水回收至凝汽器、回汽中的空气经轴抽风机排至大气,确保汽轮机轴端无蒸汽漏出。

二、轴封系统运行中出现的问题分析设计上,负荷在额定负荷的25%以上,高中压缸汽封X腔室肯定是正压,不会影响凝器真空,而低缸汽封X腔室随负荷的升高,密封蒸汽量增大,才能维持X腔室正压,满足运行真空。

1.高中压缸轴封间隙调整过大或轴封与转轴在运行中发生磨擦实践得知,25%额定负荷以上时漏入X腔室蒸汽量变大,轴封母管压力升高,漏入Y腔室的蒸汽量增大,Y腔室可能会形成正压。

汽轮机隔板中心和汽封径向间隙调整的工艺优化

汽轮机隔板中心和汽封径向间隙调整的工艺优化

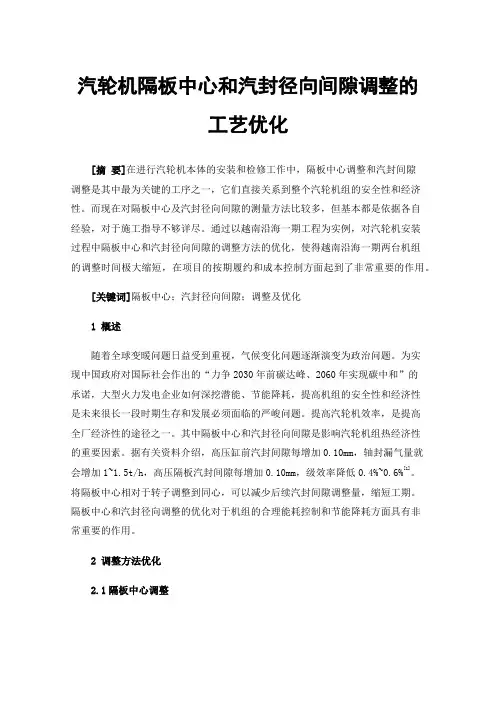

汽轮机隔板中心和汽封径向间隙调整的工艺优化[摘要]在进行汽轮机本体的安装和检修工作中,隔板中心调整和汽封间隙调整是其中最为关键的工序之一,它们直接关系到整个汽轮机组的安全性和经济性。

而现在对隔板中心及汽封径向间隙的测量方法比较多,但基本都是依据各自经验,对于施工指导不够详尽。

通过以越南沿海一期工程为实例,对汽轮机安装过程中隔板中心和汽封径向间隙的调整方法的优化,使得越南沿海一期两台机组的调整时间极大缩短,在项目的按期履约和成本控制方面起到了非常重要的作用。

[关键词]隔板中心;汽封径向间隙;调整及优化1概述随着全球变暖问题日益受到重视,气候变化问题逐渐演变为政治问题。

为实现中国政府对国际社会作出的“力争2030年前碳达峰、2060年实现碳中和”的承诺,大型火力发电企业如何深挖潜能、节能降耗,提高机组的安全性和经济性是未来很长一段时期生存和发展必须面临的严峻问题。

提高汽轮机效率,是提高全厂经济性的途径之一。

其中隔板中心和汽封径向间隙是影响汽轮机组热经济性的重要因素。

据有关资料介绍,高压缸前汽封间隙每增加0.10mm,轴封漏气量就会增加1~1.5t/h,高压隔板汽封间隙每增加0.10mm,级效率降低0.4%~0.6%[1]。

将隔板中心相对于转子调整到同心,可以减少后续汽封间隙调整量,缩短工期。

隔板中心和汽封径向调整的优化对于机组的合理能耗控制和节能降耗方面具有非常重要的作用。

2调整方法优化2.1隔板中心调整隔板中心测量方法有四种:拉钢丝测量法、假轴测量法、激光测量法、利用转子测量法[2]。

其中用转子测量隔板中心,不会产生测量工具与转子挠度的误差,测量数据精确。

测量方法:左右采用内径量表测量,底部采用铅块压(如图1),然后用游标卡尺测量铅块厚度,最终得出一组数据(如图2),即a、b、c。

图1 测量方法示意图调整方法:左侧调整量= b- c (数字为正加垫片,数字为负减垫片);右侧调整量= a - c (数字为正加垫片,数字为负减垫片)。

汽封检修

汽封检修

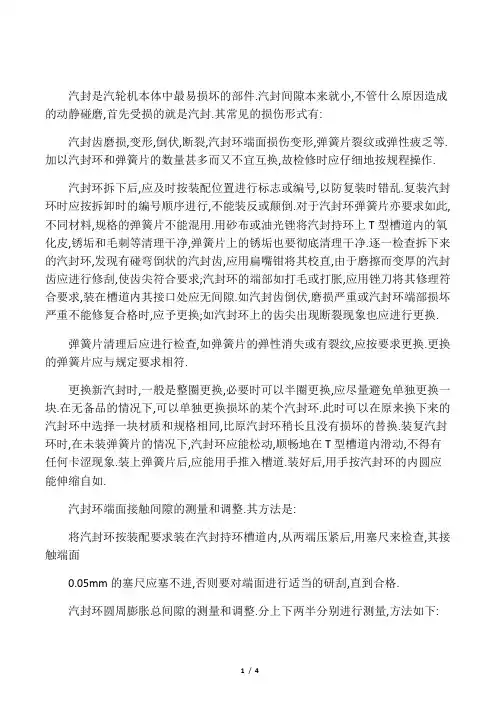

汽封是汽轮机本体中最易损坏的部件.汽封间隙本来就小,不管什么原因造成的动静碰磨,首先受损的就是汽封.其常见的损伤形式有:汽封齿磨损,变形,倒伏,断裂,汽封环端面损伤变形,弹簧片裂纹或弹性疲乏等.加以汽封环和弹簧片的数量甚多而又不宜互换,故检修时应仔细地按规程操作.汽封环拆下后,应及时按装配位置进行标志或编号,以防复装时错乱.复装汽封环时应按拆卸时的编号顺序进行,不能装反或颠倒.对于汽封环弹簧片亦要求如此,不同材料,规格的弹簧片不能混用.用砂布或油光锉将汽封持环上T型槽道内的氧化皮,锈垢和毛刺等清理干净,弹簧片上的锈垢也要彻底清理干净.逐一检查拆下来的汽封环,发现有碰弯倒状的汽封齿,应用扁嘴钳将其校直,由于磨擦而变厚的汽封齿应进行修刮,使齿尖符合要求;汽封环的端部如打毛或打胀,应用锉刀将其修理符合要求,装在槽道内其接口处应无间隙.如汽封齿倒伏,磨损严重或汽封环端部损坏严重不能修复合格时,应予更换;如汽封环上的齿尖出现断裂现象也应进行更换.弹簧片清理后应进行检查,如弹簧片的弹性消失或有裂纹,应按要求更换.更换的弹簧片应与规定要求相符.更换新汽封时,一般是整圈更换,必要时可以半圈更换,应尽量避免单独更换一块.在无备品的情况下,可以单独更换损坏的某个汽封环.此时可以在原来换下来的汽封环中选择一块材质和规格相同,比原汽封环稍长且没有损坏的替换.装复汽封环时,在未装弹簧片的情况下,汽封环应能松动,顺畅地在T型槽道内滑动,不得有任何卡涩现象.装上弹簧片后,应能用手推入槽道.装好后,用手按汽封环的内圆应能伸缩自如.汽封环端面接触间隙的测量和调整.其方法是:将汽封环按装配要求装在汽封持环槽道内,从两端压紧后,用塞尺来检查,其接触端面0.05mm的塞尺应塞不进,否则要对端面进行适当的研刮,直到合格.汽封环圆周膨胀总间隙的测量和调整.分上下两半分别进行测量,方法如下:汽封环在不带弹簧片的情况下装入两半汽封持环(或静叶环汽封槽)中,使其一端与持环结合面平齐,将平尺搁在持环结合面上,用塞尺测量另一侧端面与平尺间的间隙,如图2-89所示,高度差h便是汽封环的圆周膨胀总间隙.该间隙应符合规定要求,否则要研修汽封环端面或更换长度适当的汽封环,直至合格.轴封持环检修方法与静叶持环相同,不再复述.1.1汽封间隙的调整汽缸内装有轴端汽封和静叶环汽封.汽封上半和下半的径向间隙可用贴胶布法测量;左右两侧的间隙(下半汽封),可用长塞尺测量.本机组通流部分汽封间隙的设计值见表2-1,2-2,2-3和2-4.经过测量若发现某处汽封的间隙不合格,应对该处的汽封间隙进行修刮调整,方法如下:(1)如静叶环汽封环块为铜质材料,多数汽封齿间隙过小时,可将汽封环块用木楔塞紧(如图2-90所示),架设专用刀具车削.当个别汽封齿间隙过小时,可用如图2-91的专用工具手工修刮.(2)当汽封架间隙过大时,对于黄铜或延伸性能较好的材料制的汽封环,可用捻,挤的方法使汽封齿伸出(只能在间隙相差较小时采用此方法).对于新机组多采用修刮汽封环在洼窝中的承力面,同时修刮汽封环各弧段之间接触面的方法,使汽封环能整圈向转子中心方向移出.图2-90汽封环加楔子示意图图2-91修刮汽封片专用工具1-静叶环;2-木楔;3-汽封零点;4-轴(3)汽封环的径向间隙实际值在上,下,左,右四个方向是不相等的,汽封环的上下部径向间隙随着汽封环所处静叶环位置的不同而不同.造成间隙差异的原因,除了转子静挠度运行工况而变以外,还受机组安装运行中产生的多种因素影响.如:汽缸的弹性变形;汽机启停和运行中上,下缸温差使汽缸产生上翘曲;轴承油膜建立后,转子中心位置的偏移;凝汽器灌水和抽真空等.综合上述诸因素,在汽封洼窝找中心时,汽封上部径向间隙应小于底部间隙.在转子挠度最大处的汽封环,其底部间隙应比其它部位汽封环底部间隙大,而上部间隙应为最小.当转子为顺时针旋转时,左侧间隙应较右侧稍大.上述原则要求,在安装和检修中应予满足.上,下两半汽封环的径向间隙调整好后,还应按照图纸要求,留出汽封环的各个弧段间的膨胀间隙.一般在一个整圈中总的膨胀量达到0.2~0.3mm.测量汽封轴向间隙通常与测量和调整汽轮机通流部分的间隙同时进行.测量时一般用塞尺或楔形塞尺,其测量位置应按制造厂规定选取.汽封轴向间隙的调整,可用轴向移动汽封持环或汽封环的方法.在汽封环与洼窝连接的凸肩两侧装设调整垫片,通过改变垫片的厚度,可进行单个汽封环轴向间隙的调整.2,汽轮机通流部分的间隙测量和调整2.1通流部分间隙的测量通流部分间隙的测量应在静叶环找好中心后进行,也可在汽封间隙调整后进行.测量前,应将已修刮好的推力轴承装好,并将转子装于工作位置.转子的工作位置,是根据制造厂对通流部分间隙的要求确定的.一般按叶轮进汽侧轴向间隙最小的一级,即汽缸内的第一级定位.推动转子,使推力盘与推力轴承的工作瓦块压紧,在第一级的进汽侧位于汽缸水平接合面处两侧的轴向间隙处放入塞尺,塞尺厚度应等于该处所要求的间隙值.如果间隙过大或过小,可根据各级轴向间隙情况,通过推力轴承定位机构或调整推力瓦内轴向调整垫片,使通流间隙达到要求值.定位后,可用塞尺或楔形尺测量位于下汽缸水平接合面左右两侧各级的通流间隙.一般下汽缸通流间隙应在转子顺转方向相差90°处各测量一次:第一次在转子的危急保安器飞锤向上位置时进行,第二次将转子顺转90°时再测量.每次测量均应在推力盘与推力轴承工作瓦片压紧状态下进行.对于叶顶汽封片的径向间隙,可用塞尺或贴胶布的方法检查.间隙应符合制造厂的规定值,否则应予调整.2.2通流部分间隙的调整当个别叶轮叶顶与汽封片的径向间隙过小时,应用修刮或车削汽封齿的办法扩大径向间隙.如间隙过大时可采取捻挤的办法,或更换汽封片后车削至间隙要求.当个别叶轮进汽侧轴向间隙过大时,可以采用移动静叶环的办法进行调整.本机组为反动式汽轮机,高,低压两个转子均为鼓式结构.汽缸均为内、外缸双层缸,且内、外缸和静叶持环均采用挂耳支承,底部为纵销定位.联轴器间均设置垫片,待通流间隙调整好后,测取联轴器间的端面间隙,按所测尺寸由制造厂加工垫片.①本机组是将低压缸调整至水平位置,用钢丝法或假轴找中心.当低压内,外缸和末两级静叶环中心找好后,吊入转子,复查中心并按制造厂给定的K值定位.该K值位于低压缸调阀侧第一级轴向动静间隙处.转子定位后,按一般测量通流间隙方法测取各级的通流间隙.制造厂给定低压缸的K值为29±0.13mm.低压缸通流间隙值,可参见图2-38和表2-3a,2-3b.②当低压缸找正和低压转子定位后,应以低压转子中心为基准,通过调整高中压转子位置,使联轴器中心按制造厂要求找正,并以高压缸内第一级的喷嘴与转子动叶栅的轴向间隙,按图2-36所示的K值定位.图2-37所示为中压缸通流间隙,表2-1和表2-2为制造厂给定的高压缸和中压缸间隙值.按图中所规定测量位置逐级测量,如间隙超过允许值,可以通过改变推力轴承或静叶持环轴向位置来调整轴向间隙.。

汽缸垂弧对汽封间隙调整的影响及对策

汽缸垂弧对汽封间隙调整的影响及对策

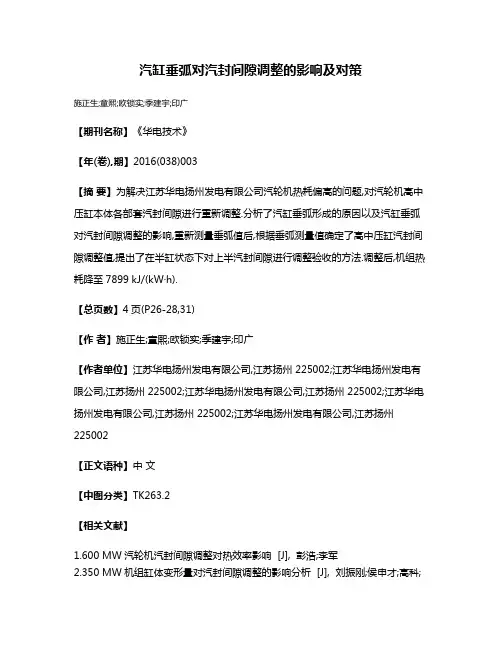

汽缸垂弧对汽封间隙调整的影响及对策
施正生;童熙;欧锁实;季建宇;印广
【期刊名称】《华电技术》
【年(卷),期】2016(038)003
【摘要】为解决江苏华电扬州发电有限公司汽轮机热耗偏高的问题,对汽轮机高中压缸本体各部套汽封间隙进行重新调整.分析了汽缸垂弧形成的原因以及汽缸垂弧对汽封间隙调整的影响,重新测量垂弧值后,根据垂弧测量值确定了高中压缸汽封间隙调整值,提出了在半缸状态下对上半汽封间隙进行调整验收的方法.调整后,机组热耗降至7899 kJ/(kW·h).
【总页数】4页(P26-28,31)
【作者】施正生;童熙;欧锁实;季建宇;印广
【作者单位】江苏华电扬州发电有限公司,江苏扬州 225002;江苏华电扬州发电有限公司,江苏扬州 225002;江苏华电扬州发电有限公司,江苏扬州 225002;江苏华电扬州发电有限公司,江苏扬州 225002;江苏华电扬州发电有限公司,江苏扬州225002
【正文语种】中文
【中图分类】TK263.2
【相关文献】
1.600 MW汽轮机汽封间隙调整对热效率影响 [J], 彭浩;李军
2.350 MW机组缸体变形量对汽封间隙调整的影响分析 [J], 刘振刚;侯申才;高科;
邹家琪
3.某600 MW汽轮机汽封间隙调整对机组效率的影响分析 [J], 苑志军
4.利用汽缸垂弧规律调整汽封间隙方案设计 [J], 袁开祥;
5.利用汽缸垂弧规律调整汽封间隙方案设计 [J], 袁开祥
因版权原因,仅展示原文概要,查看原文内容请购买。

发动机气门间隙调整方法及注意事项

发动机气门间隙调整方法及注意事项

发动机气门间隙调整方法及注意事项气门间隙是指气门在发动机工作时开启程度与关闭程度之间的距离。

经过一段时间的使用,发动机的气门间隙会逐渐变大或变小,这时就需要进行调整了。

正确的气门间隙调整可以保证发动机的顺畅运行,延长发动机寿命,但错误的调整则会造成发动机功率降低、噪音增大、烧机油等问题。

因此,本文将介绍气门间隙调整的方法及注意事项。

1. 确定调整顺序发动机气门的调整通常是按气门的工作顺序逐一进行,如:四缸发动机的气门工作顺序是1-3-4-2,六缸发动机的气门工作顺序是1-5-3-6-2-4。

因此,调整之前需要清楚了解气门间隙顺序。

2. 清除杂物在进行气门间隙调整之前,需要清理清洗气门周围的杂物和残留物,并将进排气管盖住,以免杂质进入到气门间隙中。

3. 确定正时位置气门间隙的调整需要发动机处于正时位置,即第一缸汽缸处于上止点位置,活塞在上死点。

在进行调整之前,需要先找到点火顺序,并使第一缸处于上止点位置。

要记住,正时链、曲轴扭转器等发动机零部件一定要结实地安装好。

4. 调整气门间隙在发动机处于正时位置时,用套筒或扳手旋转气门轴,直到对应气门上的凸轮达到顶部。

此时,开始调整气门间隙:用调整螺钉松动气门调整螺母,使气门的间隙增加或减少,再拧紧调整螺母,使其固定。

在调整的过程中要注意吸气和排气气门间隙不同,需要分别调整,且不同款式的发动机气门间隙大小不同,需按照厂家的调整标准进行操作。

5. 检查间隙完成气门间隙调整后,需要检查气门间隙是否符合要求。

此时需要使用厚度规测量气门的间隙,间隙应该与调整标准相一致。

如果调整的过程中发现间隙过小难以通过厚度规进行测量时,可以尝试微调调整螺母或更换较薄的调整垫片。

二、注意事项1. 操作前仔细研究说明书不同发动机的气门间隙调整方法略有不同,因此在操作之前一定要仔细阅读说明书或咨询专业人士的建议。

2. 严格按照厂家标准调整每个品牌和型号的发动机气门间隙大小不同,需要按照厂家的调整标准进行操作。

汽轮机上缸猫爪支承结构及汽封间隙调整的安装工艺

汽轮机上缸猫爪支承结构及汽封间隙调整的安装工艺

A g2O u.O8
汽缸中心线一致 , 在运行 中不会 因猫爪温度升高 所产生的热膨胀使汽缸 中心线 抬高, 改变轴封洼
检修状态 ( 揭外缸 、 内缸后 ) 测量结 果见 表
表 1 揭缸前测量 数据 咖
窝中心 , 对安全经 济运行起 了重要 的保证作用。 但这种安装工艺给检修安装带来 了很多不便 , 对 检修工艺 、 工序及质量标准提出了新的要求。
I sal to o e u e f r t p hafc sn ug b a i g sr cur n t la in pr c d r o o l a i g l r cn t u t e
o r iea d ga d sa a du t ng
猫爪高度 h为 10I 猫爪平均温 度为 20℃ , 5 m, n 5 这部分轴承座的温度 为 8 = 线膨胀系数取 = Oc , I 12× 0 c 。则轴封洼窝中心的抬高值为 : . 1 /I = A △ =12×1 一 5 h= l . 0 ×10×( 5 20—8 )= 0
高压汽轮机汽缸尽管 在汽缸结构上各 不相 同, 但其支承结构分为猫爪结构 和直接坐落在基 础 台板上 两 种 。除 了汽 轮机 的排 汽 室外 , 缸 的 汽 支承多采用猫爪支承结构。猫爪支承结构汽封 间 隙调整时 , 应严格执行工艺标准的要求 , 保证各部 间隙尺寸在标准要 求的范 围内, 才能保证汽轮机 的安装质量以及投运后的安全稳定运行 。

要: 高压汽轮机汽缸的支承结构安装 和检 修时有其特定 的工艺标 准。从实践 出发 阐述 猫爪 支承结 构 汽封
间隙的工艺方法 , 为汽轮机组的安全 稳定运行提供保 障。
关键 词 :汽轮 机; 安装工艺 ; 汽封 间隙 中图分类 号:T 2 3 1 K 6 . 文献标识码 :A

汽机技术汽封调整和汽封改造成败的因素

汽机技术汽封调整和汽封改造成败的因素

汽机技术汽封调整和汽封改造成败的因素2017-03-02汽封间隙调整是汽轮机检修中一项非常重要而细致的工作,是影响汽轮机热效率的重要因素,也是耗费工时和人力、影响检修进度的关键工序。

据有关资料介绍,高压缸前汽封间隙每增加0.10mm,轴封漏汽量就会增加1-1.5t/h,高压隔板汽封每增加0.10mm,级效率将降低0.4-0.6%。

在以往的汽轮机本体检修中我们比较注重机组启动和运行的安全性,而忽略了机组运行的经济性,汽封间隙的调整一般按设计值的中上限甚至超出设计值上限进行调整,极大地降低了机组的运行效率。

随着节能减排工作的日益深入,2008 年某集团公司提出对机组进行提效治理工作,重点对机组运行热耗高于设计值100KJ/KWh 的机组揭缸提效治理,按设计值的下限调整汽封的径向间隙,以降低机组热耗使其达到或接近设计值。

1 汽封调整前应具备的条件1.1 原始汽封间隙测量完毕汽轮机揭缸后要测量汽封的原始间隙数值,最好将上下左右的间隙数值全部进行测量,为汽封间隙调整提供依据,并有利于掌握汽封间隙大小对机组热耗的影响效果。

尤其是新投产未经过揭缸检修的机组此项工作尤为重要。

目前汽封间隙调整测量方法主要有贴胶布法、压铅丝法、压硅胶法、木楔与胶布结合法,同时各种方法与塞尺进行结合使用,应用较多的是贴胶布法。

1.2 轴系中心预调合格在汽封间隙调整前,先要对轴系预找中心,防止扣缸后中心调整过大影响汽封间隙。

轴系预找中心的控制主要是考虑到汽轮机扣缸后轴系中心会发生一些细微变化,变化数值每台机组各不相同,调整的关键是联轴器张口值,联轴器端面张口变化超过0.01mm,对于各轴瓦的调整量将成比增加,调整幅度大,因此,尽量将张口值控制在0.02mm 以内。

汽缸扣盖后对中心进行复查,尽量做到各瓦的调整量应少于0.1mm,最大不超过0.15mm,如果发现超过调整围内,应尽量做到分散调整,多调瓦,少调量,确保汽封间隙不跑偏。

1.3 隔板洼窝调整结束在汽轮机常规检修中隔板洼窝只进行监测,一般不作调整,但如果隔板洼窝偏差较大、汽缸跑偏、汽封间隙调整量过大、汽封更换改造时要进行隔板洼窝的测量调整工作,一般要求上下、左右偏差控制在0.10mm 以内。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

汽轮机汽封间隙调整方法的探讨
文章结合我公司660MW汽轮机A修中模拟全实缸、全实缸汽封间隙调整的实施流程情况,其他同行在机组汽封间测量、调整方面的注意事项,及我们在外部市场检修中如何实施的调整方法,探讨影响模拟全实缸、全实缸状态下汽封调整精度的各种因素及工艺,希望对我们今后进行汽轮机汽封调整工作时有所借鉴。

标签:汽封间隙;模拟全实缸;全实缸
1 公司660MW汽轮机A修中汽封间隙调整的实施流程
汽轮机各轴承检查完成→轴承垫铁研磨合格→轴系初找中心合格→汽缸垂弧测量→汽缸洼窝测量、调整→隔板洼窝测量、调整→模拟全实缸状态汽封测量、调整→全实缸状态汽封测量、调整
2 A修中实施的汽封间隙的测量工作
(1)隔板汽封轴向间隙测量:电子楔形塞尺、专用楔形塞尺、钢直尺测量,现场根据测量部位确定测量工具。

(2)隔板汽封周向膨胀间隙测量:深度尺测量,现场测量时需注意汽封块端面的平整度。

(3)隔板汽封径向间隙测量:压铅丝法、塞尺测量、贴胶布法测量。

a.压铅丝法测量数据较为准确,测量时需将汽封块胀死,保证铅丝被压时汽封块不能出现退让,故使用这种方法测量工作量也多、耗时比较长,一需用胶布将规格不同的铅丝粘在汽封齿上,二需在汽封块背弧后用竹楔或铜楔将汽封块胀死。

但间隙过小时,铅丝被压断后无法收集任何数据,无法进行后续汽封的调整工作,必须重新压一次收集准确的数椐。

b.塞尺测量数据比较准确,选用与汽封块齿间宽窄相适宜的专用塞尺,测量深处需保证。

只能测量隔板两侧的间隙,顶部及底部间隙无法测量,测量时应注意不能发生汽封块退让。

c.贴胶布法是目前施工中使用最多的方法,根据设计要求的上限及下限标准,胶布可采用不同厚度(可使用不同厚度纸张进行调整)、分层次阶梯张贴,数据收集比较容易。

贴胶布前需将汽封块上的油污、毛刺清理干净,确保胶布能牢固贴牢在汽封块上;胶布与每个齿槽都牢牢贴死,避免出现局部悬空的情况;贴胶布位置需离汽封块端部40~50mm。

此次A修现场采用塞尺与贴胶布法进行测量。

测量工作需将转子推力盘推向推力軸承工作面位置(转子的工作位置),且K值(转子相对缸的轴向定位尺寸)符合设计要求。

3 隔板汽封各间隙的调整
3.1 隔板汽封轴向间隙的调整
隔板汽封齿轴向间隙不符合设计要求,检修中应予以调整。

调整可采用移位隔板、隔板套、汽缸或加工汽封块的方法,隔板、隔板套移位采用一面端面车削和一面端面局部补焊(或加销钉)的方法,调整时不能使隔板通流轴向间隙超出设计要求。

3.2 隔板汽封径向间隙的调整
机组运行一段周期后,隔板汽封齿会出现不同程度磨损,汽封径向间隙都会超出标准,对于汽封齿磨损情况良好且径向间隙超标不是很大的,可采用专用背弧机车削汽封块背弧的方法进行调整,车削时应考虑汽封块的变形和背弧安全退让间隙的保证,径向间隙调整完汽封齿磨平部位需进行磨尖处理;对于汽封齿磨损情况严重且径向间隙超标过大的,检修中应予以更换新备件。

调整中或更换新备件时,会出现隔板汽封径向间隙过小,现场可采用局部补焊或铆胀汽封块背弧的方法进行调整。

局部补焊方法易造成汽封块变形且焊后还需进行车削处理,铆胀汽封块背弧的方法实施简单,工效快,所以现场汽封径向间隙过小多采用铆胀汽封块背弧的方法。

3.3 隔板汽封周向膨胀间隙的调整
隔板汽封径向间隙过小时需对汽封块背弧进行铆胀,铆胀后汽封块背弧直径变小,会使隔板汽封整圈的周向膨胀间隙变小达不到标准值,检修中出现周向膨胀间隙为负值时,如不进行处理,将造成测量数据的不准确,且投入运行,汽封块膨胀会造成隔板整圈汽封径向间隙变大,级间漏气增大,机组热效率会降低。

所以在进行汽封块铆胀后如隔板汽封整圈的周向膨胀间隙出现负值,应及时处理后才能继续进行后续测量,径向间隙调整至标准后,隔板汽封整圈的周向膨胀间隙需符合设计要求,周向膨胀间隙的调整可通过车削汽封端面进行。

隔板汽封径向间隙过大时需对汽封块背弧进行车削,车削后汽封块背弧直径变大,会使隔板汽封整圈的周向膨胀间隙变大达不到标准值,若周向膨胀间隙过大投入运行,隔板级间将会出现漏气,机组的热效率会降低,因此,隔板汽封整圈的周向膨胀间隙过大时,应予以处理,检修中可通过更换新汽封块或加装旧汽封薄片进行,加装旧汽封薄片需与原汽封块做好固定。

4 影响汽封间隙调整的主要因素分析
(1)检修后汽缸猫爪垫片置换:隔板汽封间隙的测量、调整工作是在汽缸猫爪使用安装垫片时进行,检修完成后汽缸猫爪垫片需换成工作垫片,汽缸顶升过程中滑销系统卡涩会使置换中存在测量误差,转子与汽缸洼窝中心的一致性不能得到保证,其偏差会直接影响汽封间隙。

(2)检修中转子轴系中心的影响:所有的隔板洼窝调整及汽封径向间隙调整要在轴系初找中心基础上进行,而调整完毕扣缸后应进行轴系中心复测、调整,其中心调整偏差会直接影响汽封间隙。

(3)非可倾瓦支撑的转子,检修中盘动转子基本处于中心位置,但运行中转子会偏向旋转方向的一侧,检修中对调整隔板洼窝中心时,考虑应做好预留偏差值,在运行时转子会成为整圆。

(4)检修中盘动转子需注入润滑油,但不会形成油膜,运行中润滑油会在轴瓦与转子之间会形成一定厚度的油膜,检修中对调整隔板洼窝中心时,也应适当考虑应做好预留偏差值。

5 A修中实施隔板汽封间隙的测量、调整状态
(1)模拟全实缸状态下进行隔板汽封间隙的测量、调整(半实缸状态下通过在隔板挂耳下预加减垫片)。

(2)全实缸状态下汽封间隙的测量、调整。

模拟全实缸状态下进行隔板汽封间隙的测量、调整目的:做全实缸压汽封间隙的测量、调整需将缸内所用零部件装入,扣上内外缸并紧固结合面螺栓,每进行一次测量、调整,工作量巨大、工期较长,而模拟实缸状态下通过在隔板挂耳下预加减垫片,模拟热态和实缸状态下进行汽封间隙测量、调整,可减少在全实缸状态下进行汽封间隙的测量、调整次数,大大减少工作量、缩短工期。

6 检修中如何确保模拟全实缸状态下测量、调整汽封间隙更加真实的反映全实缸状态下的汽封间隙
(1)初找中心应在全实缸状态下实施测量、调整,以减少扣缸后中心调整偏差的产生。

(2)测量、计算出真实、准确的汽缸垂弧变化量及转子(或钢丝、假轴)静扰度值,并在模拟实缸状态下通过调整垫片进行修正,消除汽缸垂弧、转子(或钢丝、假轴)静挠度对全实缸状态下汽封测量、调整的影响。

(3)汽缸、隔板洼窝调整符合标准,调整工作中应在底销间隙符合标准状态下进行。

(4)在汽封径向间隙调整中,车削或铆汽封块背弧两侧应相同,并应保证标准的退让间隙;在进行汽封块背弧车削后铆胀过程中,相邻两个汽封块接口需无错口现象。

7 结束语
汽轮机隔板汽封间隙调整是一项复杂细致的工作,而汽封间隙调整的好坏,在提高机组热效率方面效果非常明显,因此检修时需要多考虑,合理安排好各项工序,作细调整前的各项准备工作,确保隔板汽封间隙调整后更加真实反映出运行状态下的汽封间隙数值,在提高汽轮机热效率的同时也提高了汽轮机的安全、可靠性。

同时也希望在检修中重视转子叶顶汽封、阻汽片(一般都为固定式)间隙的超标对机组热效率的影响,出现间隙超标较大时检修中应考虑予以更换。

王永(1984,06-),男,助理工程师,长期从事汽机检修安装技术管理工作。
