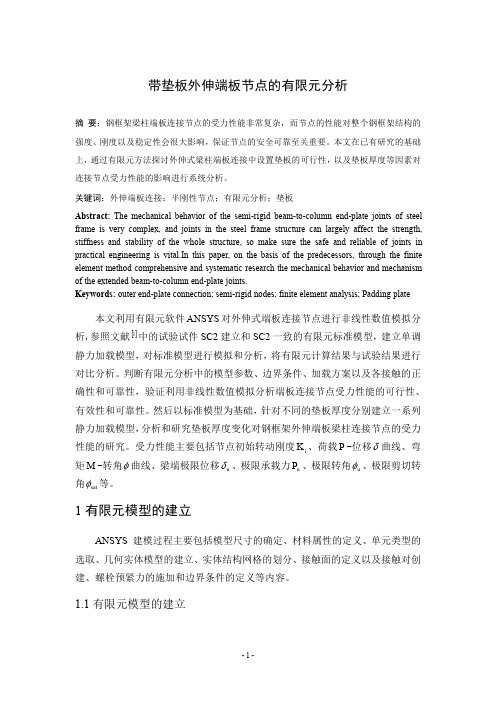

带垫板外伸端板节点的有限元分析
图 1.3 节点模型
（a）节点模型
（b）端板、螺栓、垫板模型 图 1.4 有限元模型及主要构件
-3-
设高强螺栓本构关系为三线性模型，其余组件的本构关系均设为理想弹塑性模 型，应力应变关系采用材料试验结果 1 ，所有组件的泊松比取 0.3，采用 Von Mises 屈服准则、关联流动准则（金属材料通常符合关联流动法则） 3 以及随动 强化准则（可以反映包辛格效应，适用于循环加载） 3 。所有考虑接触面的摩擦 系数均设为 0.44 1 。
(a)静力加载荷载-位移（P- ）曲线
(b)静力加载弯矩转角（M- ）曲线
-4-
(c)静力加载弯矩-剪切转角(M- s )曲线 图 1.5 静力加载条件下试验与有限元计算结果对比
图 1.5 给出了 SC2 模型有限元模拟计算与文献 1 中 SC2 试验及模拟的结果曲 线。 表 1.2 汇总了能反映梁柱节点受力性能的重量特征量， 包括初始转动刚度 K i （即 M- 曲线的割线刚度） 、 极限承载力 Pu 、 极限弯矩 M u 、 梁端极限位移 u 、 极限转角 u 、极限剪切转角 su 等结果值。 根据图 1.5 的结果的对比，表 1.2 给出了 SC2 模型有限元计算结果和试 验结果的梁柱节点的初始转动刚度、极限承载力、极限弯矩承载力、梁端极限位 移、梁端极限转角以及节点极限剪切转角对比分析结果。
2 带垫板外伸端板连接的计算及分析
本节在上节 SC2 模型的基础上研究不同垫板厚度对不同的节点模型受力性 能的影响。 主要是考虑垫板节点模型受力性能的影响。受力性能主要包括节点初 始转动刚度 K i 、荷载 P -位移 曲线、弯矩 M -转角 曲线、梁端极限位移 u 、 极限承载力 Pu 、极限转角 u 、极限剪切转角 sat 等。加载方式和前文中 SC2 模型 的加载一样，在单调静力加载条件下研究节点的力学性能的变化情况。
