人教版九年级物理全一册19.2家庭电路中电流过大的原因优质课件PPT
I0
A
S1
I1 S2
I2 S3
M
I3
所以：盲目同时使用过多用电器——用电 功率变大——电流过大——易引发火灾。
二、家庭电路中电流过大的原因
1 、电路中用电器总功率过大造成电路中电 流过大。
2、短路造成电路中电流过大。 短路---总电阻很小-----干路中电流过大。
三、认识电路安全卫士—保险装置
1、保险丝的作用:对电 路起安全保护作用
4、造成家庭电路中电流过大的原因不可能是（ B）
A、火线与零线短路
B、用电器与电路接线不良
C、接入了大功率的用电器 D、电路中总电阻过小
再 见！
我们很容易遭遇逆境，也很容易被一次次的失败打垮。但是人生不容许我们停留在失败的瞬间，如果不前进，不会自我激励的话，就注定只能被这个世界抛弃。自我激 组成部分，主要表现在对于在压力或者困境中，个体自我安慰、自我积极暗示、自我调节的能力，在个体克服困难、顶住压力、勇对挑战等情况下，都发挥着关键性的 有弹性，经常表现出反败为胜、后来居上、东山再起的倾向，而缺乏这种能力的人，在逆境中的表现就大打折扣，表现为过分依赖外界的鼓励和支持。一个小男孩在自 ，对自己大喊：“我是世界上最棒的棒球手！”然后扔出棒球，挥动……但是没有击中。接着，他又对自己喊：“我是世界上最棒的棒球手！”扔出棒球，挥动依旧没 棒和球，然后用更大的力气对自己喊：“我是世界上最棒的棒球手！”可是接下来的结果，并未如愿。男孩子似乎有些气馁，可是转念一想：我抛球这么刁，一定是个 己喊：“我是世界上最棒的挥球手！”其实，大多数情况下，很多人做不到这看似荒谬的自我鼓励，可是，这故事却深深反映了这个男孩子自我鼓励下的执著，而这执
第十九章 生活用电
第二节 家庭电路中电流过大的原
人教物理九年级全册 第十九章 第2节 家庭电路中电流过大的原因(共24张ppt)
3探究互助 训练感悟 算一算：通过插座的电流为多大？ 2
干路的电流可以利用I＝P 总/ U总来计算。
2探究互助
探究二：电流过大的原因之二---短路
1、为什么
短 路 A C
会引起
电流过大？
×
R
2探究互助
探究二：电流过大的原因之二---短路
1、请用你学过的知识解释：为什么
短 路
会引起
电流过大？
2、短路 欧姆定律I=U/R，家庭电路中电压为 ____v 220 不变，短路时，电路中的_____ 电阻 很小，所以会导致______ 电流 很大。

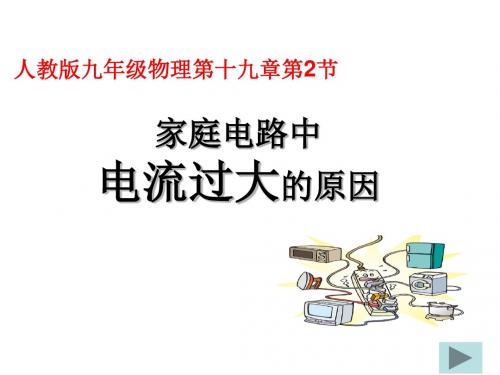

人教版九年级物理第十九章第2节
家庭电路中
电流过大的原因
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大 引发火灾
人教版九年级物理第十九章第2节
家庭电路中
电流过大的原因
1预习交流
1、家庭电路中电流过大的原因：一是： 用电器总功率过大 二是：________. 发生短路 ________________; 2、家庭电路中总功率过大一般是因为同时使 大功率用电器 短路现象则是直接或 用多个___________; 间接使_____ 火 和_____ 零 相连通造成的。 3、保险丝是用_____ 铅锑 合金的，它的电阻 ______ 比较大 ，熔点______ 比较低 ，当电流过大时，它 温度 升高而熔断，切断电路，起到保 由于_____ 护作用。
2、这是我们平常用到的插板，连接电路
2、这是我们平常用到的插板，连接电路
谢谢
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
九年级物理全册 19.2 家庭电路中电流过大的原因课件 (新版)新人教版
第十九章 ：生活用电
第２节 家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + „+ Pn 根据P =UI，可以得到
家庭电路中的电压是一定的，U = 220 V，
所以 用电器总电功率P 越大，电路中的电流 I
P I U
就越大。
2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
P2 1020W 4.64 A （2）I 2 U 22V
I<I',可以再装1020W的空调
P1 103 W I1 = = U 220 V
≈ 4.55 A
I 4.55 A 4.64 A 9.19 A
（2）另一种解题方法： ② 计算用电器的总功率是否超过电能表允许使 用的最大功率 P =P1+P2=1 000 W +1 020 W=2 020 W P0=UI0=220 V×10 A=2 200 W > 2 020 W 所以，从安全用电的角度考虑，可以安装这样 一台空调。
5．家庭电路安装空气开关和漏电保护的作用各是什么？
空气开关的作用是火线和零线回路之间的电流变化而切断电路；
漏电保护的作用是防止漏电造成危险而切断电路。
导入新课
我们的家庭电路中常常会出现电流过大，导致保 险装置自动断开，但是如果保险装置经常断开，会给 我们的生活和学习造成麻烦，所以，我们要尽量设法 控制保险装置经常断开的情况，这就需要我们了解家 庭电路在电流过大的原因。
三、新型保险装置
空气开关
空气开关
住宅配电箱
练一练
1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下： （1）该电能表允许安装用电器的最大功率应是 多少？ （2）他家已经安装了500 W洗衣机、200 W电 视机、100 W电冰箱各1台，以及19 W节能灯6只， 他还能再安装一台功率为1 200 W的空调吗？ 解：（1）P=UI=220V×10A=2200W （2）P总=P1+P2+P3+P4 =500W+200W+100W+19W×6=914W P'=P-P总=2200W-914W=1286W P'>P,还可以安装一台1200W的空调 答：电能表允许安装用电器的最大功率是2200W,还可 以安装一台1200W的空调
新人教版九年级物理下册课件第19章 第2节 家庭电路中电流过大的原因 (共13张PPT)
因为家用电器都是并联的，所以
I总=I1+I2+…+In ,又因为I=P/U， 所以I总=P1/U + P2/U+…+PN/U=(P1+P2+…+PN)/U =P总/U 因为U一定，所以P总增大，则I 增大。
二、短路对家庭电路的影响
• 在BD间接入开关S，接通电源，观察 到灯L发光，若再闭合开关S，会出现 什么情况呢？
• 10、人的志向通常和他们的能力成正比例。2021/3/162021/3/162021/3/163/16/2021 6:09:16 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/162021/3/162021/3/16Mar-2116-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/162021/3/162021/3/16Tuesday, March 16, 2021 • 13、志不立，天下无可成之事。2021/3/162021/3/162021/3/162021/3/163/16/2021
。2021年3月16日星期二2021/3/162021/3/162021/3/16
• 15、会当凌绝顶，一览众山小。2021年3月2021/3/162021/3/162021/3/163/16/2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021/3/162021/3/16March 16, 2021
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。
I总=I1+I2+…+In ,又因为I=P/U， 所以I总=P1/U + P2/U+…+PN/U=(P1+P2+…+PN)/U =P总/U 因为U一定，所以P总增大，则I 增大。
二、短路对家庭电路的影响
• 在BD间接入开关S，接通电源，观察 到灯L发光，若再闭合开关S，会出现 什么情况呢？
• 10、人的志向通常和他们的能力成正比例。2021/3/162021/3/162021/3/163/16/2021 6:09:16 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/162021/3/162021/3/16Mar-2116-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/162021/3/162021/3/16Tuesday, March 16, 2021 • 13、志不立，天下无可成之事。2021/3/162021/3/162021/3/162021/3/163/16/2021
。2021年3月16日星期二2021/3/162021/3/162021/3/16
• 15、会当凌绝顶，一览众山小。2021年3月2021/3/162021/3/162021/3/163/16/2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021/3/162021/3/16March 16, 2021
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。
人教物理九年级全册第十九章2家庭电路中电流过大的原因 (共17张PPT)
用的最大功率
P0=UI0=220 V×40 A=8800 W > 6600 W 所以，从安全用电的角度考虑，可以安装这样 一台空调。
三、对电流过大产生危害的防止
为了防止电路中电流过大时发生危险，电路中 常常要安装保险丝，以保护用电器或人身安全。
课堂活动一：阅读111内容 回答以下问题
1、保险丝的材料； 2、保险丝如何起到保险 作用的？
一、电路中电流过大的原因
1、用电器的总功率过大是家庭电路中电流 过大的原因之一。
分析：家庭电路中的总功率： P = P1+ P2 + …+ Pn
根据P =UI，可以得到 I P U
家庭电路中的电压是一定的，U = 220 V， 所以 用电器总电功率P 越大，电路中的电流 I 就越大。
一、电路中电流过大的原因
根据P =UI
I1 =
P1 U
=
103 W 220 V
= 4.55 A
（2）多种解题方法：
① 计算同时使用所有用电器时的总电流是否超 过40 A。
P =P1+P2=1 000 W +5600W=6600 W
I2 =
P U
=
6600 220
W V
= 30 A < 10 A
② 计算用电器的总功率是否超过电能表允许使
各种保险丝
三、对电流过大产生危害的防止—保险丝
1．材料：铅锑合金 保险丝的电阻比较大，熔点比较低
观察保险盒和闸刀开关上的保险丝。
三、对电流过大产生危害的防止—保险丝
你知道保险丝是如何起到“保险”作用的吗？ 观察演示实验
三、对电流过大产生危害的防止—保险丝
2．电路中电流过大时，保险丝熔断，自动切 断电路，起到保护作用。
新人教版九年级物理第十九章第二节家庭电路中电流过大的原因 (共32张PPT)
例如：居民楼里电炉 子、电暖气、微波炉、 电熨斗等大功率用电器 插在一个插板上让它们 同时工作,会导致电流过 大烧毁保险丝或造成跳 闸，甚至引起火灾。
例题：炎炎夏日即将来临，明明家新购置了一 台1 kW的空调。已知他家原有用电器的总功率是
5600 W，电能表上标有“220 V 10 （40） A”的字样。请你通过计算说明：
家庭电路中电 流过大的原因
人教版九年级物理第十九章第二节 家庭电路中电流过大的原因
初中物理
复习巩固
结合生活经验，家庭中那些情况会导致电 路中的电流过大，使保险丝烧断呢（或空气开 关“跳闸”）？
家用电器的总功率对家庭电路的影响
如图所示，逐渐增加并联电灯的个数，请猜想 会发生什么现象？产生这些现象的原因是什么？
3、保险丝材料特点及其规格。
课堂练习 1、造成家庭电路中电流过大的原因
是什么？
一是短路； 二是用电器的总功率过大。
2、家庭电路中，空气开关的主要作用 是（ D ）
A．保持电路的电压不变 B．可以节省电能 C．保证用电器功率不变 D．当电路中电流过大时自动切断电路
3、家庭电路中保险丝断了，以下原因不 可能的是： （B ）
A
为什么用电器总功率过大时会引起电流过大呢？
现象：并联的灯泡越多，电流表的示数越大， 并联的灯泡足够多时，保险丝就会熔断。
分析：灯泡是并联的，并联的灯泡越多，电路 中总功率越大，根据I=P/U可知，U一定，P大， I也大，所以并联的电灯越多干路电流越大。
想想议议
最近几年，我国城乡许多地区在进行家庭供 电线路的改造，改造的主要内容是把电线换成 更粗的，电能表换成额定电流更大的。结合你 对家用电器的了解，你能推测出用电功率和电 流之间的关系吗？
九年级物理全册第十九章第2节家庭电路电流过大的原因课件(新版)新人教版
想想议议
售货员：微波炉热效率高，节能 顾客：微波炉电功率大，电流大
用电器的总功率过大
电流过大的原因
用电器发生短路
保险丝 作用：保护电路
选材：电阻率大、熔点低的铅锑 合金
1.小明同学寒假在家看电视时，为了取暖，便将一个电 暖气拿出来。当他将插头插入插座中时，听到“啪”的 一声，同时从插座中冒出一股黑烟，电视机和电灯也都 熄灭……这个现象会导致的结果是( C ) A.电视机烧坏了 B.电暖气烧坏了 C.空气开关断开了 D.灯丝烧断了
Hale Waihona Puke 2.在生活中，我们会遇到这些情况：(1)开关中的两个 线头相碰；（2）插头中的两个线头相碰（3）电路中 增加了大功率的用电器（4）户外输电线绝缘皮损坏 在上述情况中，可能引起家庭电路中保险丝熔断的是
(B ) A.（1）（2）（3） B.（2）（3） C.（2）（4） D.（1）（4）
3.教学楼里安装了40W的电灯30盏，现在电路上的保 险丝熔断了，而备用的只有额定电流为3A的保险丝， 那么比较合适的做法是 ( B ) A.用一根凑合使用 B.用二根并联使用 C.将二根串联使用 D.将保险丝钳一个缺口
想想议议

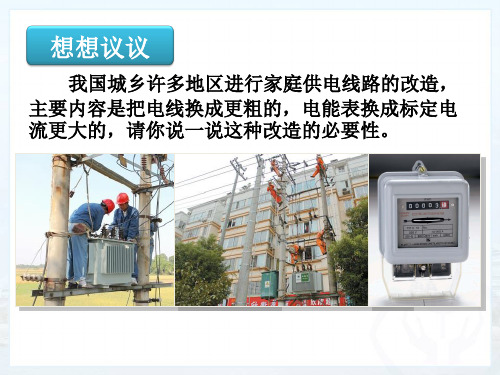

我国城乡许多地区进行家庭供电线路的改造，主 要内容是把电线换成更粗的，电能表换成标定电流 更大的，请你说一说这种改造的必要性。
家庭电路中电流过大的原因
1、总功率过大
2、短路
一、用电器总功率过大
如图所示，逐渐增加并联电灯的个数，请猜想 会发生什么现象？产生这些现象的原因是什么？
A
为什么用电器总功率过大时会引起电流过大呢？
1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
2．根据P =UI，可以得到 I P U
第十九章 第二节 家庭电路中电流过大的原因 初中九年级物理教学课件PPT课件
I >I熔
知识讲解
难点突破
家庭电路中电流过大的原因
防止用电器的总功率过大：
①尽量避免同时使用多个用电器
②对于大功率用电器，应尽量错开时间，交替使用
知识讲解
家庭电路中电流过大的原因
难点突破
发生短路，也是家庭电路中电流过大原因之一：
①电线和用电器的使用年限过
长，绝缘层会发生破损或老化，
使火线和零线直接连通造成短
2、保险丝的工作原理：在电路中电流较大 时，保险丝自动切断电路，对整个电路起 到保护作用。
② 计算用电器的总功率是否超过电能表允许使用的最大功率
P =P1+P2=1 000 W +1 020 W=2 020 W P0=UI0=220 V×10 A=2 200 W > 2 020 W
所以，从安全用电的角度考虑，可以安装这样一台空调。
小结【课堂小结】
1、这节课我们学习了家庭电路中电流过大 的两个原因：用电器总功率过大和短路。
九年级物理-第十九章第二节
《家庭电路中电流过大的原因》
难点名称：家庭电路中电流过大的原因
目录
CONTENTS
导入
知识讲解
课堂练习
小节
2
导入
家庭电路中电流过大的原因
保险丝烧断，用电器停止工作，这是由什么 原因导致的？
知识讲解
难点突破
家庭电路中电流过大的原因
家庭电路中电流过大的原因: 用电器的总功B．（2）和（3） D．（2）和（4）
课堂练习
难点巩固
家庭电路中电流过大的原因
例2．炎炎夏日即将来临，小明家新购置了一台1 kW的空调。已知他 家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字 样。请你通过计算说明：
人教物理九年级全册第十九章2家庭电路中电流过大的原因 课件(共25张PPT)
义务教育教科书 物理 九年级 全一册
第二节 家庭电路中电流过大的原因
复习

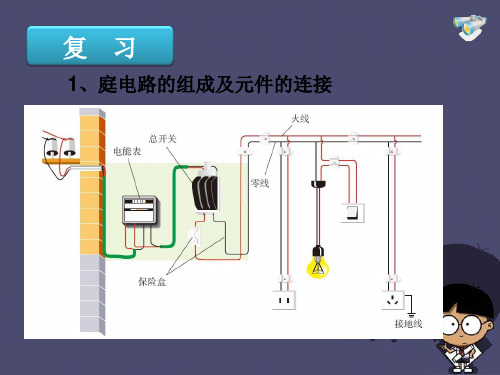

一、家庭电路
金属体
2、
B
这是哪里？
【自主预习】
阅读课本P109——P111，找出下列问题的答案： 一、家庭电路中电流过大的原因及危害
1.原因： (1)用电器的__总__功_率__过大。 (2)电路中发生了_短__路__。
2、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着 家中接入电路中的电热器越多，整个家庭电路的总电阻_变_小_， 电路中的总电流_变_大__，电路消耗的总功率_变__大__。（选填 “变大”、“变小”或“不变”）。
3、保险丝在城乡家庭电路中仍然较为常用，以下关 于保险丝的说法中正确的是（ C ） A．只要电路里装了保险丝，就能起到保险作用 B．选用额定电流越小的保险丝就越安全 C．只有用适当的保险丝，才能既不妨碍用电，又能 起到保险作用
2.危害：引起线路故障,甚至引起火灾。 二、保险丝的作用
1.材料：用_铅__锑__合金制成,_不__能__(选填“能”或 “不能”)用铜丝或铁丝代替保险丝。
2.特点：电阻比较_大__,熔点比较_低__。 3.作用： 当电路中电流过大时，保险丝熔断，自动
切断电路，起到保护电路作用。
【深入探究】
一、家用电器的总功率对家庭电路的影响
P =P1+P2=1 000 W +1 020 W=2 020 W
P0=UI0=220 V×10 A=2 200 W > 2 020 W 所以，从安全用电的角度考虑，可以安装这样 一台空调。
二、短路对家庭电路的影响
想想议议 有时候家庭电路中用电器的总功率并不是很大，
但是也会产生电流过大的现象，你认为原因可能是 什么？
第二节 家庭电路中电流过大的原因
复习
一、家庭电路
金属体
2、
B
这是哪里？
【自主预习】
阅读课本P109——P111，找出下列问题的答案： 一、家庭电路中电流过大的原因及危害
1.原因： (1)用电器的__总__功_率__过大。 (2)电路中发生了_短__路__。
2、家庭电路中有较多的电热器，如电饭锅、电水壶等，随着 家中接入电路中的电热器越多，整个家庭电路的总电阻_变_小_， 电路中的总电流_变_大__，电路消耗的总功率_变__大__。（选填 “变大”、“变小”或“不变”）。
3、保险丝在城乡家庭电路中仍然较为常用，以下关 于保险丝的说法中正确的是（ C ） A．只要电路里装了保险丝，就能起到保险作用 B．选用额定电流越小的保险丝就越安全 C．只有用适当的保险丝，才能既不妨碍用电，又能 起到保险作用
2.危害：引起线路故障,甚至引起火灾。 二、保险丝的作用
1.材料：用_铅__锑__合金制成,_不__能__(选填“能”或 “不能”)用铜丝或铁丝代替保险丝。
2.特点：电阻比较_大__,熔点比较_低__。 3.作用： 当电路中电流过大时，保险丝熔断，自动
切断电路，起到保护电路作用。
【深入探究】
一、家用电器的总功率对家庭电路的影响
P =P1+P2=1 000 W +1 020 W=2 020 W
P0=UI0=220 V×10 A=2 200 W > 2 020 W 所以，从安全用电的角度考虑，可以安装这样 一台空调。
二、短路对家庭电路的影响
想想议议 有时候家庭电路中用电器的总功率并不是很大，
但是也会产生电流过大的现象，你认为原因可能是 什么？
九年级物理人教版全一册第十九章第2节家庭电路电流过大的原因课件
4 当电源插头出现如图所示的甲、乙两种情况时， 一旦插入插座内，会造成短路的是___乙___(填 “甲”或“乙”)。
5 【中考·贵港】学生宿舍楼的保险丝熔断了，下 列说法正确的是( B ) A．立即换上与本来相同的保险丝 B．排除故障后，换上与本来相同的保险丝 C．排除故障后，换上较粗的保险丝 D．排除故障后，可以用铁丝代替
2 【中考·内江】在家庭电路中，电热水器正常工作 的电压为____2_2_0__V，它与家中的空调器是 __并__联____(填“串联”或“并联”)连接的，家庭 中每月的耗电量用__电__能____表计量。
合作探究 知识点 2 短路对家庭电路的影响
有时候家庭电路中用电器的总功率并不是很大， 但是也会产生电流过大的现象，你认为原因可能 是什么？ 短路是家庭电路中电流过大的另一个原因。
2 电焊利用电流的热效应将焊条融化，从而使金属部
件连接在一起某电焊机输出电压40 V、输出功率
2 000 W。各种橡胶绝缘铜芯导线在常温下安全栽
流量（长时间通电时的最大安全电流）如下表。从
安全角度考虑，应选择哪种导线作为电焊机的输出
导线？请计算后说明。
导线规格
解：根据 I P 得，
U
导线横截面积/ mm2 2.5 4
A. 电路中用电器的总功率过大 B. 灯泡的灯丝烧断了 C. 第二个电烤炉的电阻丝烧断了 D. 开关接触不良
【解析】 电路中保险丝熔断说明电路中的电流过大，电流过大 的原因有短路和过载两种。故造成保险丝烧断的原因 为电路中用电器总功率过大或是产生了短路。开关接 触不良，电阻丝和灯丝烧断都可以排除。
4．家庭电路若产生短路，电路的总电阻会变得很小(甚至比导 线电阻还要小)。由_欧__姆__定__律_(_或___I＝__UR__) __可知，干路中电流 会__非__常__大__，短时间内将产生大量的热，使导线的温度急 剧升高，很容易造成火灾。
