高炉强化冶炼资料
炼铁厂高炉冶炼知识讲解
炼铁厂高炉冶炼知识讲解一、什么叫炉况判断？通过那些手段判断炉况？答案：高炉顺行是达到高产、优质、低耗、长寿的必要条件。
为此不是选择好了操作制度就能一劳永逸的。
在实际实际生产中原燃料的物理性能、化学成分经常会产生波动，气候条件的不断变化，入炉料的称量可能发生误差，操作失误与设备故障也不可完全杜绝，这些都会影响炉内热状态和顺行，判断炉况就是判断这种影响的程度及顺行的趋向。
即炉况是向凉还是向热，是否会影响顺行，影响程度如何等等。
判断炉况的手段基本是两种，一是直接观察，如看入炉原料外貌，看出铁、出渣、料速、风口情况；二是利用计器仪表，如指示风压、风量、料尺、各部位温度及透气性指数等的仪表。
必须两种手段结合，连续综合观察一段时间的各种反映，进行综合分析，才能正确判断炉况。
二、为什么力求稳定前四小时和后四小时、班与班之间的下料批数？答案：稳定下料批数是高炉进程均匀稳定的重要因素之一，稳定下料批数的作用是稳定本班和班与班之间各次铁的炉温，如果料批相差悬殊则会带来炉温大幅度的波动和影响生铁的质量，即使在轻负荷条件下也是如此。
三、工长的技术操作水平应该表现在哪几个方面？答案：⑴能及时掌握炉况波动的因素；⑵能尽早知道炉况不稳定的原因；⑶具有对待炉况波动的方法和手段；⑷能掌握炉况变化的规律。
四、高炉炼铁工（高级）综合实作题8小时模拟高炉操作。
1、对上班进行分析（8分）2、制定本班操作方针（包括采取必要措施）预测本班料批总数及炉温会在什么范围（[SI]及铁水温度平均值）。
（12分）3、每小时对路况分析、判断，采取相应手段，写出依据或简易计算过程。
（21分）4、班中检测操作方针与炉况走向是否一致，若偏离并进行修正。
（6分）5、对本班的操作进行总结。
（6分）6、预测下班；料批总数及炉温会在什么水平（[SI]及铁水温度平均值），对下班操作提出建议。
（11分）7、铁前、铁后对[SI]、[S]、R2及铁水温度的判断。
（36分）平分标准1、共8分（1）炉温水平趋势、原因分析（2分）（2）炉况顺行状态及分析（2分）（3）各部炉体温度分析（2分）（4）上班调剂分析（2分）2、共12分（1）制定本班操作方针（6分）（2）预测本班料批总数（3分）±1批，扣0.5分（3）预测本班炉温平均值（3分）[SI]±0.05%，扣0.5分3、共21分每小时对路况分析、判断，采取相应手段，写出依据或简易计算过程。

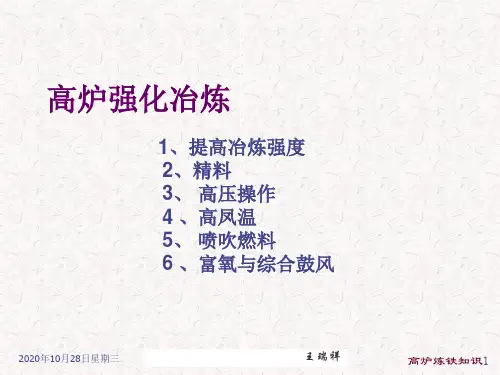

高炉强化冶炼资料重点
是：燃烧产物煤气量增加；喷吹煤粉气
“高”指入炉矿石含 铁品位要高，焦炭、 烧结矿和球团矿强度 要高，烧结矿的碱度 要高。
王瑞祥
高炉炼铁知识9
6.2 精料
入炉矿含铁品位提高1%，炼铁燃料比降低 2%，产量提高3%，渣量减少30kg/t，允许 多喷煤15 kg/t。
原燃料转鼓强度要高。大高炉对原燃料 的质量要求是高于中小高炉。如宝钢要求 焦炭M40为大于88%，M10为小于6.5%，。
2020年10月28日星期三
王瑞祥
高炉炼铁知识2
6、高炉强化冶炼
在高炉冶炼的诸多矛盾中，炉料和煤气
的相向运动是主要的矛盾，炉料和煤气
的相向运动的存在和发展，影响着其他
矛盾的存在和发展，因此，处理好料和
煤气的矛盾，也就是要调整好料和风的
关系。实践证明，通过改善料柱透气性，
改善煤气流分布，从而降低料柱压差，
保证炉况顺行，是使此矛盾相统一的关
键。由此，普遍采用的高炉强化冶炼的
主要措施有：精料、高风温、富氧鼓风、
喷吹燃料、低硅生铁冶炼以及高寿命炉
衬等。 2020年10月28日星期三
王瑞祥
高炉炼铁知识3
6.1 提高冶炼强度
√
2020年10月28日星期三
王瑞祥
高炉炼铁知识4
6.1 提高冶炼强度
2020年10月28日星期三
王瑞祥
高炉炼铁知识26
6.5 喷吹燃料
2020年10月28日星期三
王瑞祥
高炉炼铁知识27
6.5 喷吹燃料
2020年10月28日星期三
王瑞祥
高炉炼铁知识28
6.5 喷吹燃料
2020年10月28日星期三
王瑞祥
高炉强化冶炼
3.提高风温还可加快风口前焦炭的燃烧速度，提高T理，热 量更集中干炉缸，使高温区域下移，中温区域扩大，有利间 接还原发展，直接还原度rd降低。 4.风温的改变也是调剂炉况的重要手段之一。
高炉接受高风温的条件 凡是能降低炉缸燃烧温度和改善料柱透气性的措施，都 有利高炉接受高风温。 1.改善原燃料条件精料是高炉接受高风温的基本条件。只 有原料强度好，粒度组成均匀、粉未少，才能在高温条件下 保持顺行。 2.喷吹的燃料在风口前燃烧时分解、吸热，使理论燃烧温 度降低，高炉容易接受高风温。为了维持风口燃烧区域具有 足够的温度，需要提高风温进行补偿。 3.加湿鼓风时.因水分解吸热要降低理论燃烧温度，相应提 高风温进行热补偿。 4.搞好上下部调剂。保证高炉顺行的情况下才可提高风温。
• • • • • • • • •
（2）高还原性：低FeO、多气孔低温固结型烧结矿 FeO↓1%——K↓1.5%——产量↑1.5% （3）焦炭固定碳含量高：CS = 100 – A – V A↓——焦炭热值↑——渣量↓ （4）熔剂CaO含量高：CaO有效 = CaO – R×SiO2 （5）高强度：冷态强度——转鼓指数 热态强度——烧结矿低温还原粉化RDI 球团矿还原膨胀RSI 焦炭反应性↓ C + CO2 = CO
• (3) 煤气停留时间延长 • 提高炉顶压力，煤气在炉内停留时间延长，有利于还原反 应进行，也有利于焦比降低。 • (4) 有利稳定顺行 • 提高炉顶压力，由于压头损失降低，流速减慢，作用于炉 料的浮力也相应降低，炉料比较容易下降，因而有利于炉 况稳定顺行。 • (5) 除尘器瓦斯灰量减少 • 炉顶压力由常压转为0.08MPa时，炉尘量降了20％～50％， 现代高炉炉顶压力提高到 0.15 ～ 0.25MPa ，炉尘量常低于 10/kg/t。
高炉强化冶炼
→煤气热能、化学能利用不充分
→焦比升高
I> I适时：煤气流速过大
中心过吹或管道行程
△P↑
炉况恶化→焦比↑
适宜冶炼强度和焦比的关系
I适是随冶炼条件的改善不断增大的
1
2
冶炼条件改善
3
焦
比
4
5
适宜的 冶炼强度
各类因素之间关系的分析
1) 产量和消耗之间的关系 2) 效益与产量、消耗之间的关系 3) 产量与高炉寿命、效益之间的关系 4) 产量与质量之间的关系
还原、软化熔融等。
散料堆中的粒度分布情况
炉料性质对布料的影响（A）
炉料的粒度
（不同粒度的混合料）
大块炉料易于滚落到堆角 由于堆角处料层薄，相对透气性好；
小块炉料则多集中在堆尖 由于堆尖处料层厚，相对透气性差。
高炉炉顶装料设备
料车－ － 钟式
P·W－ －无钟式
影响炉顶装料状况的因素
固定因素 a、布料设备参数 1、布料器形式 2、炉喉高度和直径 3、大钟与炉喉间隙 4、大钟倾角及速度 5、无钟炉顶参数 b、炉料特性
（一般：下部调剂的反应较快）
6.2 高炉操作制度
高炉四大操作制度
装料制度 送风制度 造渣制度 热制度
3) 造渣制度
★ 控制炉渣各种理化性能的总称
包括
熔化温度、粘度、炉渣成分、 熔化滴落区间、 脱硫性、排碱 性、表面性能等
控制造渣过程和终渣性能
6.2 高炉操作制度
高炉四大操作制度
装料制度 送风制度 造渣制度 热制度
高炉炼铁生产的原则
各类因素之间关系的分析
1) 产量和消耗之间的关系 2) 效益与产量、消耗之间的关系 3) 产量与高炉寿命、效益之间的关系 4) 产量与质量之间的关系
高炉炼铁资料12.1高炉强化冶炼
[课堂小结]
1、高炉强化冶炼的基本途径和方针； 2、高炉强化冶炼的主要措施；
产量
x
量
焦
比
I适
I
对一个实际高炉而言 存在与最低焦比相适宜的冶炼强度I适
12.1.4高强度冶炼的操作特点和技术措施
1.操作特点 （1）扩大料批 （2）增加倒装比例。 （3）适当提高料线。 （4）扩大风口直径或缩短风口伸入炉内的长度。
2.技术措施
·采用新技术
文
文
·设计合理炉型
文
文
字
字
字
字
文
文
文
文
字
·改善原料
字
字
字
·及时放好渣铁
实践证明，通过改善料柱透气性，改善煤气流分布，从而降低料柱 压差△P，保证炉况顺行，是达到高炉强化冶炼的的关键。
高炉强化冶炼主要措施有：精料、高压操作、高风温、富氧鼓风、 喷吹燃料、低硅生铁冶炼以及高寿命炉衬等。这些措施的使用大大强 化了高炉冶炼，促进了炼铁生产工艺的进步。
5
为了使高炉产量↑有4种途径： ηv ＝ I / K
☆ I不变，K↓ ☆ K不变，I↑ ☆ 随I↑，K有所↓ ☆ 随I↑，K有所↑(一般不采用)
6
2）产量与高炉寿命、效益之间的关系
产量↑↑，意味着冶炼强度 I ↑↑ 高炉设备的寿命↓ → 修理费用↑ → 效益↓
故提高一代高炉寿命是很重要的
提高高炉寿命的对策
高炉炼铁技术
项目12 ---- 高炉强化冶炼
任务12.1高炉强化冶炼的基本途径
[学习任务]
•分析高炉强 化冶炼的基本 途径及影响因 素
•分析提高冶 炼强度对高炉 冶炼进程的影 响
高炉强化冶炼的手段
高炉强化冶炼的手段首先，高炉强化冶炼的手段之一是优化炉料配比。
通过合理的炉料配比，可以提高高炉的冶炼效率和产能。
合理的炉料配比包括铁矿石、焦炭、石灰石等原料的比例和质量控制。
炉料配比的优化可以减少炉渣的产生，提高炉渣的碱度，从而有利于炉渣的脱硫和脱磷。
其次，高炉强化冶炼的手段还包括改进炉况管理。
炉况管理是指通过调整高炉的操作参数和工艺条件，使高炉运行在最佳状态。
例如，合理控制高炉的炉温、风温、风速等参数，可以提高高炉的冶炼效率和燃烧效率。
此外，还可以通过优化炉况管理，减少结焦和结渣现象，提高高炉的稳定性和可靠性。
第三，高炉强化冶炼的手段还包括改进炉渣性能。
炉渣是高炉冶炼过程中的重要组成部分，对冶炼过程和产品质量有着重要影响。
通过改变炉渣的成分和性能，可以提高高炉的冶炼效率和产品质量。
例如，通过增加炉渣的碱度，可以促进炉渣中的脱硫和脱磷反应，从而减少炉渣中的硫和磷含量。
第四，高炉强化冶炼的手段还包括改进煤气利用。
高炉冶炼过程中产生的煤气含有可利用的热能和化学能。
通过改进煤气的利用方式，可以提高高炉的能源利用效率。
例如，可以采用煤气发电、煤气热解等技术，将煤气中的能源转化为电能或其他形式的能源，提高能源利用效率。
最后，高炉强化冶炼的手段还包括改进炉外工艺。
炉外工艺是指高炉冶炼过程中与高炉相配套的其他工艺环节。
通过改进炉外工艺，可以提高高炉的冶炼效率和产品质量。
例如，可以改进铁矿石的预处理工艺，提高铁矿石的还原性能；可以改进炼铁工艺，提高铁水的质量和纯度。
综上所述，高炉强化冶炼的手段包括优化炉料配比、改进炉况管理、改进炉渣性能、改进煤气利用和改进炉外工艺等多个方面。
这些手段可以提高高炉的冶炼效率和产品质量，实现高炉的强化冶炼。
高炉强化冶炼
高炉强化冶炼
3、提高热风温度 、
提高热风温度是降低焦比和强化高炉冶炼的重要措施。 采用喷吹技术之后，使用高风温更为迫切。高风温能为提高 喷吹量和喷吹效率创造条件。据统计，风温在950～1350℃ 之间，每提高100 ℃可降低焦比8～20kg ，增加产量2～3%。 当前我国大高炉平均风温在1050～1100 ℃ ，先进高炉可 达1200 ℃，国外高炉风温水平达1300～1350 ℃，日本高炉 1200 1300 1350 的燃料比，1955～1979年间降低了 253kg/t，其中提高风温 的因素占31％。据资料，风温由1000℃提高到1250 ℃ ，焦 比降低22. 5kg/t，增产12.5%。 目前采用高风温已经不是高炉能否接受的问题，而是如何 能提供更高的风温。
“稳” 是指各种原料的化学成分稳定、波 高炉强化冶炼 动小。这是稳定炉况、实现自动控制的先 决条件。
“熟” 是指高炉全部装入烧结矿和球团矿， 熟料率达到100%，尽量不加石灰石入炉。 “小、匀、净” 是对原料的粒度而言。 综上所述，精料对矿石来说，关键是要使
高炉强化冶炼
2、高压操作
提高炉顶煤气压力的操作称为高压操作， 是相对于常压操作而言的。一般常压高 炉炉顶压力(表压)低于30kPa，凡炉顶压 力超过此值者，均为高压操作。它是通 过安装在高炉煤气除尘系统管道上的高 压调节阀组，改变煤气通道截面积，使 其比常压时为小，从而提高炉顶煤气压 力的。由于炉顶压力提高，高炉内部各
高炉强化冶炼
高压操作使炉尘吹出量显著减少， 单位矿石消耗降低，实际焦炭负荷得到 保证，批料出铁量增加，铁的回收率提 高，焦比应有所降低。实践证明，实行 高压操作，不断提高炉顶压力水平，是 强化高炉冶炼，增产节能的一条重要途 径。根据国内外经验，1000m3级高炉， 炉顶压力应达到120kPa左右；2000m3级 高炉，应达到150kPa以上； 3000m3级 高炉，应达到200kPa左右；4000m3级以
高炉强化冶炼
当冶炼强度过小，边缘气 流很强，中心气流很弱， 煤气热能和化学能得不到 充分利用，焦比升高，这 种情况往往出现在原料条 件很差的情况下。随着原 料条件改善，高炉料柱透 气性变好，随冶炼强度升
高，煤气在高炉内分布趋于均匀，煤气热能和化学能利用改 善，焦比降低。当冶炼强度过高时，冶炼周期明显减小，料 速过快，铁矿石间接还原不充分，直接还原度升高，焦比升 高。 随着原、燃料条件的改善，特别是铁矿石还原性提高， 基础焦比降低，在同样间接还原度下，铁矿石需要的还原时 间减少，冶炼周期可以缩短，焦比最低点的冶炼强度也可以 增加。
• 2）稳 • （1）烧结矿TFe波动↓，R波动↓ • TFe波动从1%↘0.5%—产量↑1.5~2.0%—焦比↓ • 1~1.5% • （2）焦炭水份、固定碳含量稳定 • 3）熟 • 提高熟料率：高炉使用人造富矿（烧结矿和球团矿） • （1）熟矿气孔率高，还原性好，低温还原粉化率低； • （2）熟矿化学成分稳定，且可以调整； • （3）熟矿硫含量低； • （4）熟矿可以减少高炉石灰石用量； • （5）高炉操作稳定，炉缸热量充沛。
5）矮胖高炉与超高冶强 vu
I
首钢4# 首钢3# 首钢1#
1726 1200 2536 2536 2000 2516 4063 4063
Hu/D
2.495 2.635 1.985 1.985 2.678 2.521 2.2 2.2
IΣ
1.427 1.465 1.426 1.430 0.975 1.025 1.032 1.139
6.2 高冶炼强度
1）高炉利用系数
I 高炉每天烧掉的焦炭量 u K Vu K 每天送入高炉的风量（ 1440 Q0） 高炉每天烧掉的焦炭量 每吨焦炭需要的风量q C 22.4 q C 1000 C S /(0.21 0.29 f ) 2500 ~ 3000 m 3 / t 24
