地质雷达在隧道工程检测中的运用摘要：地质雷达是目前我国各个隧道工程中用于检测的主要设备，因此，对地质雷达具体工作原理与工作方式进行分析，对地质雷达的具体应用形式展开讨论，并针对具体案例的分析进一步了解地质雷达的作用及应用，并得出结论：地质雷达能够对隧道工程的混凝土厚度、胶结度以及钢筋使用情况等进行准确检测，并在保证隧道工程混凝土结构整体性的同时做出科学检测。
关键词：隧道工程；地质雷达；工程检测1地质雷达工作原理地质雷达是指利用电磁波发射及折回对地下电性界面进行探测、观察的重要设备。
在对地下进行探测时，地质雷达通过发射高频电磁波对周围环境进行勘查，而由于地下各处石质、土质横截面不同，且能够折射电波的能力也存在差异，因此在不同形态地质情况中折回的电波频率也不尽相同，而通过对折回电磁波、地质雷达发出电磁波以及折回时间等相关数据的分析与计算，通过最终处理得到地下勘测数据。
而后，利用地质雷达探测结果结合施工现场施工地质情况以及相关地质勘查资料等，最终对地下地质情况、空间位置、内部环境以及构造等做出判断。
2隧道工程检测中地质雷达的工作步骤首先，在对隧道工程进行探测前，相关技术人员需要对地质雷达进行探测前检验与评估，确保该地质雷达设备能够正常使用，防止在探测时出现设备损坏等情况；其次，应当对地质雷达传输数据的标准参数进行确定与比照，并且在探测前做好地质雷达检测工作，且将不同数据进行标注，通过重复检测、多向检测对地质雷达进行检验，提升地质雷达探测数据的准确性。
首先，在对地质雷达投入使用前，需要根据隧道走向、面积、地质情况等，利用科学计算等形式初步设定地质雷达分布的线路，确保将地质雷达的作用充分发挥。
而在具体确定线路时，由于布置工作较为方便且快速，存在较高灵活度，因此在进行线路布置时只需要根据具体探测内容和探测目的进行雷达测线布置；其次，通常来讲，地质雷达测线布置方式包括检测点布置、网格路线布置以及检测线路布置等，而在具体探测工作中，施工单位应当根据自身工程情况选择最为适合的布置方式。
地质雷达在铁路隧道衬砌质量检测中的应用
地质雷达在铁路隧道衬砌质量检测中的应用1. 引言1.1 地质雷达技术概述地质雷达技术是一种利用电磁波探测地下结构的无损检测技术。
通过发送电磁波到地下，根据波的反射和传播特性来获取地下结构的信息。
地质雷达技术在地质勘探、环境监测、建筑检测等领域有着广泛的应用。
地质雷达设备一般包括发射器和接收器两部分，发射器向地下发送电磁波，接收器接收反射回来的信号并将数据传输到处理系统进行分析和成像。
地质雷达技术具有高分辨率、快速获取数据、非破坏性检测等优点，能够有效地获取地下结构的信息并用于工程勘测和质量检测等领域。
随着技术的不断发展，地质雷达技术在工程领域的应用将会进一步扩大，为工程建设提供更加可靠的技术支持。
1.2 铁路隧道衬砌质量检测的重要性铁路隧道作为重要的交通设施，在运行过程中需要经常进行维护和检修，其中铁路隧道衬砌质量的检测就显得至关重要。
铁路隧道衬砌是为了增强隧道结构的稳定性和承载能力而设置的，如果衬砌质量存在问题，将直接影响隧道的使用安全和运行效率。
铁路隧道衬砌质量的检测可以保障铁路运输的安全。
不同材质、质量不同的衬砌在承载能力上存在差异，合格的衬砌可以有效提升铁路隧道的安全系数，减少事故发生的概率。
通过地质雷达技术进行衬砌质量检测，可以及时发现衬砌的裂缝、空洞等质量问题，提前采取修复措施，避免发生意外事故。
铁路隧道衬砌质量的检测可以延长隧道的使用寿命。
隧道衬砌作为隧道结构的重要组成部分，质量问题一旦发生将直接影响隧道的使用寿命，甚至引发隧道结构的倒塌。
通过定期使用地质雷达技术进行衬砌质量检测，可以及时发现和修复衬砌的质量问题，延长隧道的使用寿命，节约维修成本，提高铁路设施的整体运行效率。
铁路隧道衬砌质量检测的重要性不言而喻。
地质雷达技术的应用为铁路隧道衬砌质量检测提供了一种高效、准确的方法，对于保障铁路运输安全、延长隧道使用寿命具有重要意义。
2. 正文2.1 地质雷达在铁路隧道衬砌质量检测中的原理地质雷达在铁路隧道衬砌质量检测中的原理是基于其工作原理和特点实现的。
地质雷达在隧道检测中的波形识别及应用
给 通 车 后 的 运 营 带 来 隐 患 。隧 道 施 工 中 常 见 的 支 护 质 量 问
题 有 衬 砌 厚 度 不 够 、 砌 与 围 岩 间 存 在 脱 空 区 、 方 回 填 衬 塌 不 实 等 。 运 营 中 出 现 的 病 害 则 包 括 衬 砌 漏 水 、 砌 侵 蚀 和 衬
引言
随着 交 通 事 业 尤其 是 山区 高速 公 路 的 不 断发 展 ． 道 隧
地 质 雷达 原 理 简 述
地 质 雷 达 由 一 体 化 主 机 、 线 及 相 关 配 件 组 成 。 利 用 天 它
工 程 的 数 量 逐 年 增 加 。隧 道 作 为 高 速 公 路 施 工 中 的 重 点 环 高 频 电磁 脉 冲 波 的 反 射 原 理 来 实 现 探 测 目的 ，属 电磁 波 探 节 ， 缩 短 公 路 里 程 、 约 投 资 成 本 、 加 公 路 美 观 效 果 等 测 技 术 中 的 一 种 。 电磁 波 在 介 质 中传 播 时 ， 路 径 、 度 与 对 节 增 其 强 都 起 到 很重 要 的作 用 。但 由于 隧道 支 护 质 量较 难 检 测 ， 易
１ Ｇｕｚ ｏｕ Ｐｒ ｖ ｎ ｅ Ｔ ａ ｆ ｇ ｎ ｅｒ ｇ Ｑ ｕ ｉ ｐ ． ｉｈ ｏ ｉ ｃ ｒ ｆ ｉ Ｅｎ ｉ ｅ ｉ ａｌｙ Ｓｕ ｅｍ ｉｉ ａ ｉ ，Ｇｕｉａ ｇ ５５ ０ ４ Ｇ ｕｉ ｃ ｎ ｔ ｓｏｎ Ｓｔ ｔ ｏｎ ｙ ｎ ０ ０ ｚｈｏｕ，Ｃ ｈｉ ｎａ
，
２ Ｂｉ ｈ ｉ ｇｈ ａ ａｎ ｇ ． ｎ ａ Ｈｉ ｗ ｙ Ｍ ａ ｅｍ ｅｎ ａ ｉ ｆＪ ａ ｇ ｕ， ｎ ｈ ｇ ２ ４５ ０ Ｊｉ ｔＳｔ ｔ ｏｎ ｏ ｉ ｎ ｓ Ｙａ ｃ ｅｎ ２ ０ ａｎｇｓｕ，Ｃｈｉａ ｎ
地质雷达在公路隧道衬砌质量检测中的应用
地质雷达在公路隧道衬砌质量检测中的应用摘要：地质雷达是一种利用高频电磁脉冲波反射原理来实现探测目的的工程探测技术，结合宁安高速隧道工程实际，阐述了地质雷达在高速公路隧道复合式衬砌质量无损检测中的应用，并对典型的雷达图像进行分析，得出隧道初期支护厚度、钢拱架数量以及二衬厚度、环向钢筋数量。
现场使用结果表明地质雷达技术能够有效地运用于高速公路隧道质量无损检测之中。
关键词：地质雷达；隧道；复合式衬砌；无损检测1 引言随着我国经济的不断发展，人们对于交通的需求日益提高。
隧道作为高速公路穿越山岭的最优选择在近些年得到日益广泛的应用，而隧道在运营中出现的质量问题也屡见不鲜。
如隧道在使用过程中常出现二砌裂损、厚度不够，初期支护拱架间距过大、数量不足，初支与原岩不耦合等问题，严重影响了隧道的正常使用，从而引起更大的安全问题。
因此，对隧道进行全面质量检测显得尤为重要[1-3]。
目前，对于隧道质量检测多采用传统的方法，即开孔或开槽取样检测，该方法不仅效率低、代表性差、偶然性大，而且破坏了衬砌的整体性[4]。
所以，人们一直在寻找一种高效、全面、快速的检测方法，使这些缺点能够得到解决。
地质雷达法以其高分辨率、无损性、高效率和强抗干扰能力等优点，正逐渐成为隧道工程质量检测的一种有效手段[5-6]。
2地质雷达的工作基本原理地质雷达作为一种无损检测技术，自上世纪70 年代开始应用至今已有40多年的历史，在工程各个领域都有重要的应用，主要解决场地勘查、线路选择、工程质量检测、病害诊断、地质超前预报和地质构造等问题。
探地雷达的基本原理如下图1所示。
地质雷达是利用高频电磁脉冲波的反射探测目的体及地质现象的。
其探测过程如下：地质雷达通过发射天线向地下发射高频电磁脉冲，此脉冲在向地下传播过程中遇到地下介质分界面时会产生反射。
反射波传播回地表后被接收天线所接收，并将其传入主机进行记录和显示，每一测点接收到一道雷达波形，一条测线上全部测点的雷达波形排列在一起，形成完整的雷达剖面，经过资料的后处理，进行反演解释便可得到地下地层或目的体的位置、分布范围、埋深等[7]。

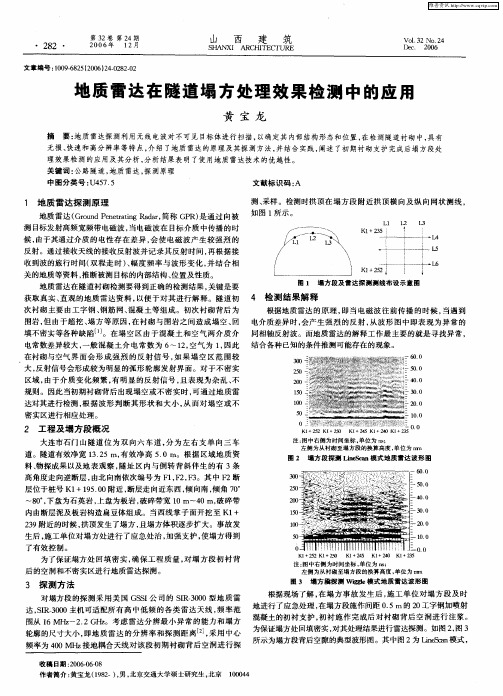

地质雷达在隧道塌方处理效果检测中的应用
