通信电子线路期末试卷

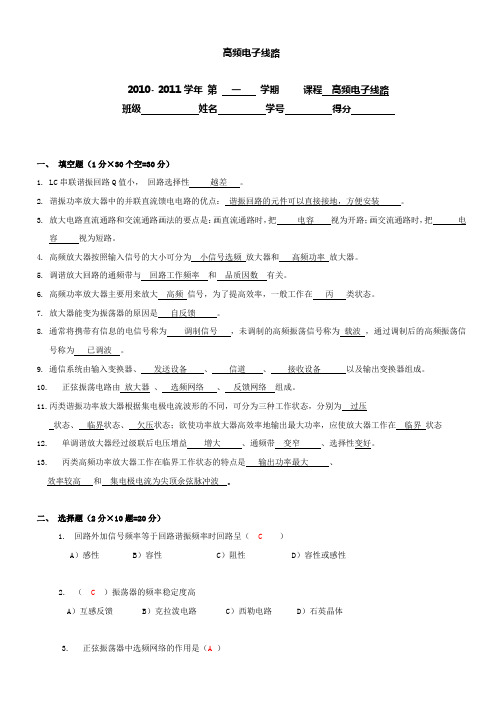

高频电子线路2010- 2011学年第一学期课程高频电子线路班级姓名学号得分一、填空题（1分×30个空=30分）1.LC串联谐振回路Q值小，回路选择性越差。

2.谐振功率放大器中的并联直流馈电电路的优点：谐振回路的元件可以直接接地，方便安装。

3.放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电容视为短路。

4.高频放大器按照输入信号的大小可分为小信号选频放大器和高频功率放大器。

5.调谐放大回路的通频带与回路工作频率和品质因数有关。

6.高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。

7.放大器能变为振荡器的原因是自反馈。

8.通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

9.通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

10.正弦振荡电路由放大器、选频网络、反馈网络组成。

11.丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为过压状态、临界状态、欠压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态12.单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。

13.丙类高频功率放大器工作在临界工作状态的特点是输出功率最大、效率较高和集电极电流为尖顶余弦脉冲波。

二、选择题（2分×10题=20分）1.回路外加信号频率等于回路谐振频率时回路呈（C）A）感性B）容性 C）阻性 D）容性或感性2.（ C ）振荡器的频率稳定度高A）互感反馈 B）克拉泼电路 C）西勒电路D）石英晶体3. 正弦振荡器中选频网络的作用是（A）A）产生单一频率的正弦波 B）提高输出信号的振幅C）保证电路起振 D）降低输出信号的振幅4. 正弦波振荡器的起振条件是（ D）A）A(ω0)F(ω0)>1 B）∑ψ＝2nπ（n＝0，1，2…）C）A(ω0)F(ω0)＝1 D）A(ω0)F(ω0)>1，∑ψ＝2nπ（n＝0，1，2…）5. 利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（ C ）。

通信电子线路自测题

1.5自测题1.填空题(1)一个完整的通信系统应包括_____，_____，_____，_____，_____。

(2)助在接收设备中，检波器的作用是_____。

(3)调制是用一音频信号控制载波的_____，_____，_____。

(4)无线电波传播速度固定不变，频率越高，波长_____，频率，波长越长。

(5)短波的波长较短,地面绕射能力_____，且地面吸收损耗_______，不宜_____传播，短波能被电离层反射到远处，上要以_____方式传播。

(6)波长比辣波更短的无线电波称为_____，不能以_____和______方式传播，只能以_____方式传播。

2。

判断题(1)低频信号可直接从天线有效地辐射。

(错误)(2)高频电子技术所研究的高频工作频率范困是300kHz--300MHz。

(正确)(3)为了有效地发射电磁波，天线尺寸必须与辐射信一号的波长相比拟。

(正确)(4)电视、调频广播和移动通信均属于短波通信。

(错误)2.5自测题1。

填空题(1)衡量谐振电路选频性能的指标有______、_______、_______。

(2)实际谐振曲线偏离理想谐振曲线的程度，用_指标来衡量。

(3)谐振回路的品质因数Q愈大，通频带愈______，选择性愈________。

=100。

求谐(4)己知LC并联谐振回路的电感L在ƒ=30MHz时测得L=1µH，Qo振频率ƒ。

=30MHz时的电容C=______和并联谐振电阻R。

=_______。

(5)小信号调谐放大器的集电极负载为_______。

(6)小信号调谐放大器多级级联后，增益________，计算式为_______;级联后通频带_________，若各级带宽相同，则计算式为__________。

(7)小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的______倍。

(8)调谐放大器主要由______和______组成，其衡量指标为_______和_____。

通信线路考试试题及答案

通信线路考试试题及答案一、选择题1.以下不属于通信线路常见的传输介质是：A. 光纤B. 同轴电缆C. 双绞线D. 无线电波2.计算机网络中，常用的数据传输方式是：A. 并行传输B. 串行传输C. 并行和串行传输都有D. 以上说法都不对3.下列哪个是数据通信中常用的错误校验方法？A. CRC校验B. 奇偶校验C. 循环冗余检测D. 奇偶校验和CRC校验都是4.在通信线路中，线路的带宽表达了什么信息？A. 最大数据传输速率B. 信号的频率范围C. 信噪比D. 信号的幅度范围5.在通信中，常用的调制方式是：A. AM调制B. FM调制C. PM调制D. 调频调制二、简答题1.请解释什么是同轴电缆，并简要描述其在通信线路中的应用。

2.什么是多路复用技术？举例说明常见的多路复用技术。

3.数据通信中，什么是协议？为什么协议在通信中非常重要？三、计算题1.某通信线路的带宽为10 Mbps，每个数据包的大小为1000字节，计算该线路能够传输的最大数据包数量。

2.假设一个信道的带宽为5 kHz，传输数据所需的带宽为2 kHz，计算该信道的信噪比。

四、应用题1.假设你需要设计一个局域网，包含10台计算机和1台服务器。

请简单描述你会选择什么样的通信线路以及相关的配置设备。

2.数据中心需要建立一个高速、可靠的通信线路来连接各个服务器，并保证大规模数据传输的效率和可靠性。

请提出你的建议，并解释你的设计思路。

答案如下：一、选择题答案：1. D2. B3. C4. B5. D二、简答题答案：1. 同轴电缆是一种由内至外依次包括导体、绝缘层、外导体和外护套的电缆结构。

在通信线路中，同轴电缆常用于传输高频率的信号，如电视信号、宽带网络信号等。

2. 多路复用技术是指将多个信号合并在一个通信线路上传输，从而提高线路的利用率。

常见的多路复用技术有频分多路复用（FDM）、时分多路复用（TDM）和码分多路复用（CDM）等。

3. 协议是指在数据通信中，为了使通信的各个参与者能够按照一定的规范进行数据交换和通信而制定的一系列规则。

通信电子线路选择题及答案

1、增大高频小信号放大器总的通频带，则放大器的增益将（B ）A 、增大B 、减小C 、不变D 、不能确定2、为避免放大器产生自激，一般工程中放大器稳定系数S 取值是（D ）A 、S=1B 、S ≤1C 、S ≥1D 、S ≥53、克服自激的方法主要有（C ）A 、中和法，匹配法B 、耦合法，匹配法C 、中和法，失配法D 、耦和法，失配法4、谐振功率放大器的工作状态是在（D ）A 、甲类B 、乙类C 、甲乙类D 、丙类5、谐振功率放大器的工作半通角是（C ）A 、180°B 、90°C 、<90°D 、>180°6、已知串联谐振回路的谐振频率是2MHZ ，外加工作频率为5 MHZ 时，该串联谐振回路（A ）A 、显感性B 、显容性C 、可能显感性也可能显容性D 、发生谐振7、已知并联谐振回路的谐振频率是2MHZ ，外加工作频率为5 MHZ 时，该并联谐振回路（B ）A 、显感性B 、显容性C 、可能显感性也可能显容性D 、发生谐振8、其他条件不变，调节放大器的负载电阻并使放大器工作在临界状态，则此时（C ）A 、输出效率最小B 、输出效率最大C 、输出功率最大D 、输出功率最小9、其他条件不变，调节放大器输入电压Vi 并使放大器工作在过压状态，则此时放大器（B ）A 、输出近似恒压B 、输出近似恒流C 、输出电流随Vi 急剧变化D 、输出功率最小10、反馈型振荡器的起振条件是（C ）A 、1>F A oB 、1<F A oC 、F A o ＞1D 、1=F A o11、并联谐振回路外加信号频率等于回路谐振频率时回路呈（ C ）A ）感性B ）容性C ）阻性D ）容性或感性12、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较 ( A )。

A)增大 B)减小 C)相同 D)无法比较13、（ D ）振荡器的频率稳定度最好。

《通信电子电路》期末考试试题

《通信电子电路》期末考试卷及答案班别姓名学号成绩一、填空题（每空1分，共15分）1、无线电波的多径传播是指无线电波传播的机理是多种多样的，发射机天线发射的无线电波，通过不同路径到达接收机。

2、在蜂窝移动通信系统中，电磁波遇到各种障碍物时会产生反射和散射现象，会对直射波造成干涉，即产生多径衰落现象。

3、由于移动用户在不停地运动，当达到一定速度时，固定接收点的载波频率将随运动速度的不同，产生不同的频移，这种现象叫做多普勒效应。

4、调制是按照调制信号的变化规律去改变载波某参数的过程。

根据调制器功能的不同，调制可以分为幅度调制、频率调制、相位调制。

5、电路的谐振是指当外加信号的频率等于回路所固有谐振频率时，这种状态就称为谐振。

并联谐振电路的特点是：感抗等于（填“大于”“等于”或“小于”）容抗，此时回路两端电压达到最大（填“最大”或“最小”）。

6、常用的集中选频滤波器件有高阶LC滤波器、石英晶体滤波器、陶瓷滤波器、声表面滤波器和螺旋滤波器。

7、高频功率放大器的主要技术指标是输出功率和输出效率。

8、变容二极管的特点是它的容量随着加在它两端的反向电压的绝对值的增大而减少。

它常用在本地振荡电路中。

9、频率合成器是一种频率可调或可程控的高稳定的信号源。

它利用锁相环的频率跟踪特性。

可以完成分频、倍频和混频的功能，构成频率变换电路。

二、判断题（每题2分，共30分）（请把答案填在下表相应位置）1、现代通信系统和电子设备中的控制电路有：自动增益控制电路、自动频率控制电路和自动相位控制电路。

（）2、读电路图时，在追踪直流供电电路时，有一个原则是，在直流流通的通路中不可以有任何电感存在。

（）3、在电路中，直流电源接入点都接有对地的旁路电容，作为滤波、退耦之用。

4、在无线电技术中，调幅就是用高频信号去控制调制信号的幅度，使调制信号的振幅按照高频载波信号的变化规律进行变化。

（）5、角度调制是频率调制和相位调制的合称。

角度调制就是用调制信号去控制高频载波的频率或相位，使之随调制信号的变化规律而变化。

通信电子线路试题集

通信电子线路试题集第一章绪论和LC谐振回路一、填空1. 某广播电台广播频率为630kHz，其波长是_____________。

某广播短波波长为38.6m,它的频率为_____________。

2. 电感线圈的品质因数Q1是用来表示________________________________，Q1在数值上等于___________与___________之比。

3. 双电容(C,C)耦合电路中C与负载R并接，则R部分接入回路的接人系数为___ _____。

折122LL合到回路两端的等效电阻R为______。

P4. 信号源和负载部分接入谐振回路是为了_________________。

5. LC谐振回路的谐振频率ω0仅与________和_______有关，其表达式为___________。

6. 用Q、L、C来表示并联谐振回路的谐振电阻R，其表示式为______________。

p7. 音频信号频率范围是_______，话音信号频率范围是_______，图像信号频率范围是_______。

8. 在接收机输入回路中是依靠改变_ (电感、可变电容)进行选台的。

9. 无线电波传播速度固定不变，频率越高，波长 ;频率_ ，波长越长。

二、是非题 (对者打“?”，错者打“X”)1.( )短波主要是利用表面波方式进行传播的。

2.( )电感线圈的品质因数Q=ωL/r，则Q与工作频率成正比。

LL3.( )如果某电台的调频广播频率为99.3MHz，LC输入回路只要让该频率通过就能收到该电台。

三、选择题(选择一项正确答案填在括号内)1. 为了有效发射电磁波，天线尺寸应当与发射信号下面哪个量相比拟: ( )a. 波长b. 频率c. 幅度 2. 中波波段频率范围是: ( )a. 88,1108MHzb. 535,1605KHzc.30,3400Hz 3. 调频接收波段频率范围大概是: ( )a. 535,1605KHzb. 88,108MHzc.30,3400Hz 4. 通信系统中消息信号需要调制的原因是: ( )a(消息信号的频率低 b.为了实现信道复用 c. a和b都是 5.我国调频收音机的中频为 ( )A(465KHz B(455KHz C(75KHz D(10.7MHz6.我国中波调幅收音机的中频为 ( )A(465KHz B(455KHz C(75KHz D(10.7MHz 四、分析、计算题1.给定并联谐振回路f=5MHz，C=50PF，B=150KHz。

通信电子线路20套期末考试题AB卷及答案

常州工学院试卷1 卷共 152 页第 1 页班级_____________________姓名_____________________学号 _____________________ ……………………………………………………………装订线……………………………………………………………A ．9.2VB ．4.6V班级_____________________姓名_____________________学号 _______________……………………………………………………………装订线……………………………………………………………17．振荡器与放大器的区别是（A ．振荡器比放大器电源电压高B ．振荡器比放大器失真小C ．振荡器无需外加激励信号，放大器需要外加激励信号D ．振荡器需要外加激励信号，放大器无需外加激励信号A ．可以产生正弦波振荡B ．不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C ．不能产生正弦波振荡，原因在于相位平衡条件不能满足；D ．不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；19．属于频谱的线性搬移过程的有（A ．振幅调制 B ．频率调制 20．若载波u C (t)=UCcos ωCt,调制信号班级_____________________姓名_____________________学号 _______________……………………………………………………………装订线……………………………………………………………分，每题10分）．检查下列电路能否产生振荡？写出振荡类型，若不能振荡是何原因？（10分）班级_____________________姓名_____________________学号 _______________……………………………………………………………装订线……………………………………………………………（1）（2）（3）（4）解:．大信号检波电路如图，已知：载频f c ＝465kHz ，输入已调波u i =20(1+0.3cos2Ft)cos2πf C t (V) ，调制信号频率F ＝5kHz ，负载电阻R L =5k Ω，试确定：滤波电容C L 的取值范围; 2.检波器输入电阻Ri 。

通信电子电路期末考试卷（含答案）

1 通信电子电路期末考试卷（答题时间：100分钟）班级姓名班级序号成绩. 题号一二三四五六七总分得分阅卷人一、填空：(23分) 1. (2分) 研究一个小信号调谐放大器，应从和两个方面去研究。

2.（2分）晶体管在高频工作时，放大能力，a f 、b f 、T f 相互间的大小关系是。

3.(5分) 大信号基极调幅，必须工作在状态，选管子时P CM ³理由是。

4. (2分) 在大信号峰值检波中，若二极管D 反接，能否起检波作用。

5.(2分)设非线性元件的伏安特性为i a u a u =+133，能否产生调幅作用___________为什么____________________________________。

6.(4分) 比例鉴频器除了具有鉴频功能外，还具有功能，其输出电压在相同的1o U 和2o U 下，是鉴频器的一半。

7.(2分)在集电极调幅电路中，若E C ＝10V 、BV CEO ≥。

8. (4分) 在一个变频器中，若输入频率为1200 KHZ ，本振频率为1665 KH Z 。

今在输入端混进一个2130 KHZ 的干扰信号，变频器输出电路调谐在中频f i =465 KH Z ，问变频器能否把干扰信号抑制下去？，问变频器能否把干扰信号抑制下去？理由是理由是。

二、二、（12分）某单调谐放大器如图所示，已知KHz f 4650=，H L m 560=，1000=Q ，284.013121==N N n ,08.013452==N N n ,晶体管3AG31的y 参量如下：参量如下：mSg ie 0.1=，Sg oe m 110=，pFC ie 400=，pFC oe 62=，mSy feo34028Ð=，（1）试计算：）试计算：谐振电压放大倍数½K V0½；（2）试写出求解通频带B 和回路插入损耗的表达式。

和回路插入损耗的表达式。

三、(12分) 已知某两个已调波电压，其表达式分别为：已知某两个已调波电压，其表达式分别为：)(110cos 1.090cos 1.0100cos 2)(1V t t t t u p p p ++=； )(110cos 1.090cos 1.0)(2V t t t u p p +=试确定（1）)(1t u 、)(2t u 各为何种已调波，写出它们的标准型数学表达式，并画出时域波形图；出时域波形图；（2）计算在单位电阻上消耗的总边带功率P 边和总功率P 调以及频带宽度B 。

华科通信电子线路期末试题(答案)

华中科大高频电子线路期末试题(答案)一、选择性填空：1、C2、A3、ABC4、A5、C6、ACD7、BC8、CD9、D10、D11﹑D 12、AB13、BCD14、BC 15、CD二、分析：在本题中要注意放大器的谐振电压增益Avo和稳定的电压增益之间的关系，根据求出的放大器的增益并不一定是稳定的增益，而才表示稳定的电压增益，为了保持放大器稳定的工作，可根据要求的来求放大器的其他参数。

本题中就应该用来求，从而可求得为了使放大器稳定工作应该在回路上并联的电阻R的值。

解：（1）（1）而=35为了保持放大器稳定工作则=35（2）式（1）=（2）而∴R应该并联在回路两端（2）因为Avo=50时B=10KHz，根据带宽增益积为一常数则因此三、根据求得Vb根据图2可求得转移特性的斜率∴求得由得四、解：1、根据图3画出交流等效电路如下：由等效电路可见，振荡器属电容三端电路。

2、给定频率为48.5MHz可求出电感L值3、反馈系数五、解：(1)为单边带信号，解调后V o=1V ，通过该检波器后其输出波形如图(a)所示(2)为抑制载波的双边带调幅波，解调后，输出电压为正半周包络，如图(b)所示。

(3)是调幅度为0.5的调幅波，输出电压为其包络，如图(c)所示。

(4)是一过量调幅的调幅波，输出电压如图(d)所示。

六、解：由频谱图可知该调制信号为调角波，由于B=8KHz=2(m+1)F，而所以m=3若为调频波则若为调相波则调频波波形示意图如图所示七、1、一个完整的通信系统应包括：输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分，如图1-1所示。

图1-1 通信系统组成框图输入变换装置：将要传送的信息变成电信号的装置，如话筒、摄像机、各种传感装置。

发送设备：将基带信号变换成适于信道传输特性的信号。

不同的信道具有不同的传输特性，而由于要传送的消息种类很多，它们相应基带信号的特性各异，往往不适于直接在信道中传输。

因此，需要利用发送设备对基带信号进行变换，以得到适于信道传输的信号。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.单音调制时，DSB信号的频谱为：（）
A.上下两个边频B.载频和无数对边频C.载频和上下两个边频D.载频
三、简答题(每题5分，共30分)
得分
评阅人
1、试简述调制解调的好处？
2、在性能要求上，功率放大器和小信号放大器比较，有什么不同？
3、谐振功率放大器后接的匹配网络有什么作用？
4、判断图一能否振荡？为什么？
试卷编号：( C )卷
课程编号：课程名称：通信电子线路考试形式：闭卷
适用班级：姓名：学号：班级：
学院：专业：考试日期：
题号
一
二
三
四
五
六
七
八
九
十
总分
累分人签名
题分
20
10
30
10
10
10
10
100
得分
考生注意事项：1、本试卷共7页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。
2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。
一、填空题(每空1分，共20分)
得分
评阅人
1、功率放大器小于半个周期导通的的状态被称为（）状态。
2、乙类推挽互补电路偏置为零时，当输入正弦波激励时输出的合成电压波形会出现
（）失真。
3、要使电路振荡，必须满足下面三个条件，它们是（）、（）
和（）。
4、谐振功率放大器一般工作在（）状态，与普通功率放大器相比，其优越性在于（）。
（2）若保持晶体管的集电极功率损耗 =1 W时，求三种不同工作条件下的输出功率各为多少？
五、计算题(10分)
得分
评阅人
2、谐振功率放大器工作在欠压区，要求输出功率 W，已知 V, 欧姆，设集电极电流为余弦脉冲，即
，试求电源供给功率和集电极效率。
六、计算题(10分)
得分
评阅人
试求图三所示串并联移相网络振荡器的振荡角频率及维持振荡所需最小值。
5、在谐振功率放大器中，直流馈电电路有两种不同的连接方式，它们分别为（
）和（）。
6、调幅有三种方法，它们是（）、（）和（）
其中（）可以用包络检波法解调，而其它两种调幅方法只能用同步解调法。
7、混频的作用是（）。
8、直接调频是利用变容二极管PN结呈现出来的（）性质来实现的。
南昌大学20～20学年第一学期期末考试试卷
9、调频接收机中，为了克服寄生调幅，必须在鉴频器前加上（）。
10、能够实现频率的无差别跟踪的自动控制电路是（），这种控制电路的基本组成部分有（）、（）和（）。
二、单项选择(每题2分，共10分)
得分
评阅人ห้องสมุดไป่ตู้
1.丙类谐振功率放大器在正弦信号激励下，集电极电流为：（）
A.正弦波B.余弦波C.周期脉冲波D.单脉冲波
2.要使自激振荡器稳定工作，必须满足：（）
A.起振条件B.平衡条件C.稳定条件D.起振、平衡、稳定条件
3.高稳定振荡电路一般采用以下形式：（）
A.电容三点式B.电感三点式C.石英晶体D.克拉泼
4.振幅调制、解调和混频都属于频谱变换电路，主要由以下电路实现：（）
A.加法器B.乘法器C.放大器D.滤波器
L
图一
5、设一谐振功率放大器的谐振回路具有理想的滤波特性，试说明它的动态线为什么是曲线？在过压状态下集电极脉冲电流波形为什么会中间凹陷？
6、试简述间接调频的优点和缺点？
四、计算题(10分)
得分
评阅人
1、一谐振功率放大器，若选择甲、乙、丙三种不同工作状态下的集电极效率分别为：，试求：
（1）当输出功率 =5 W时，三种不同状态下的集电极功率损耗各为多大？
已知千欧，千欧。
--
A1 A2
+ +
图三
七、计算题（10分）
得分
评阅人
已知
指出是什么已调信号？写出已调信号的电压表达式，并指出它们在单位电阻上消耗的平均功率及相应的频谱带宽。
