建筑物理第三版(柳孝图)中国建筑工业出版社课后习题答案1.4章
(完整版)建筑物理(第四版)刘加平课后习题答案第4章
第四章 外围护结构的湿状况习 题4-1、围护结构受潮后为什么会降低其保温性能，试从传热机理上加以阐明。
答：材料的导热系数是固体〉液体〉气体，当围护结构受潮后原来围护结构中的水蒸气就以液态凝结水的形式存在于围护结构中，使围护结构的导热系数增大，保温能力降低。
4-2、采暖房屋与冷库建筑在蒸汽渗透过程和隔汽处理原则上有何差异？答：对于采暖房屋蒸汽渗透过程是从室内向室外，而对于冷库建筑蒸汽渗透过程是从室外向室内的过程。
在设置隔汽层时，隔汽层应布置在蒸汽流入的一侧，所以对采暖房屋应布置在保温层内侧，对于冷库建筑应布置在隔热层外侧。
4-3、试检验图4-12中的屋顶结构是否需要设置隔汽层。
已知：ti=18℃，ψi=65%；采暖期室外平均气温t α=-5℃；平均相对湿度ψα=50%；采暖期Ζh= 200天，加气混凝土容重γ0=500kg/m3。
解：1）计算各层的热阻和水蒸汽渗透阻材料层 dλR=d/λμ*104H=d/μ*104二毡三油 0.01 0.17 0.059 0.075 水泥砂浆 0.02 0.93 0.022 0.9 0.02 加气混凝土 0.06 0.19 0.275 1.99 0.03 水泥砂浆 0.01 0.93 0.011 0.9 0.01 钢筋混凝土板 0.031.740.017 0.1580.19R=0.384H=0.25*104由此可得：R 0=0.11+0.384+0.04=0.534 H 0=2500 2）计算室内外空气的水蒸汽分压力ti=18℃ ps=2062.5pa 则pi=2062.5×65%=1340.6pa ti=-5℃ ps=401.3pa 则pi=401.3×50%=200.7pa 3）计算围护结构各层的温度和水蒸汽分压力3.13)518(534.011.018=+⨯-=i θ ℃ pa p i s 5.1526,=5.12)518(534.0017.011.0182=+⨯+-=θ ℃pa p s 2.14492,=1.12)518(534.011.0017.0011.0183=+⨯++-=θ ℃pa p s 5.14103,=2.0)518(534.011.0275.0017.0011.0184=+⨯+++-=θ ℃pa p s 9.6194,=5.1)518(534.0022.0059.0534.0185-=+⨯---=θ ℃pa p s 0.5405,=5.2)518(534.0059.0534.018-=+⨯--=e θ ℃pa p e s 0.496,=pa p i 6.1340=pa p 3.474)7.2006.1340(250019006.13402=-⨯-= pa p 7.428)7.2006.1340(250010019006.13403=-⨯+-=pa p p 9.291)7.2006.1340(250030010019006.134054=-⨯++-==pa p e 7.200=做出ps 和p 的分布线，两线不相交，说明不需设置隔汽层。
建筑物理习题答案
建筑物理习题答案【篇一：建筑物理试题库+答案 (15)】Ⅰ、严寒地区≤-10℃加强防寒，不考虑防热2. Ⅱ、寒冷地区 -10℃-0℃满足冬季保温，兼顾夏热3. Ⅲ、夏热冬冷地区0-10℃满足夏季防热，兼顾冬季保温4. Ⅳ、夏热冬暖地区＞10℃充分满足防热，不考虑冬季保温5. Ⅴ、温和地区 0-13℃部分地区考虑冬季保温，不考虑夏季防热6. 太阳辐射的波长主要是短波辐射7. 到达地面的太阳辐射分为直射和散射辐射8. 同一时刻，建筑物各表面的太阳辐射照度不相同9. 太阳辐射在不同的波长下的单色辐射本领各不相同10. 红砖墙面对太阳辐射吸收系数大于水泥墙面、灰色水刷石墙面、白色大理石墙面11. 导热系数由小到大排列岩棉板（80kg/m3）、加气混凝土（500）、水泥砂浆14. 材料层热阻的法定单位是m2k/w15. 保温材料的导热系数随湿度的增加而增大，随温度的增大而增大16. 有些保温材料的导热系数随干密度减小，导热系数先减小后增大 18. 对于一般的封闭空气间层，若使热阻取值最大，厚度应确定为50最合适（＞50无效果）19. 封闭空气间层的热阻在其间层内贴上铝箔后会大量增加，是因为铝箔减小了空气间层的辐射换热铝箔宜设在温度较高的一侧20. 蓄水屋面的水深宜为150-20021. 空气间层的辐射换热占比例70%22. 若想增加砖墙的保温性能充分利用太阳能，应增加1砖墙的厚度、2 增设一保温材料层、3设置封闭空气间层23. 当稳定传热条件下，若室内气温高于室外气温时围护结构内部各材料的温度不随时间变化围护结构内部的温度从内至外逐渐减小围护结构各材料层内的温度分布为一条直线围护结构内部各材料的的热流量强度处处相等24. 建筑物中屋面、墙体、玻璃和钢筋混凝土，其中玻璃的耐热最差25. 所谓吸热玻璃的原理是改变玻璃的化学成分26. 木地面、塑料地面、水泥沙浆地面、水磨石地面中；水磨石地面的吸热指数最大27. 单层木窗的散热量约为同等面积砖墙的散热量的3-5倍28. 屋顶从节能的角度考虑，其热阻值应在热工规范要求的最小总热阻的基础上至少增加20%29. 不采暖楼梯间的隔墙应进行保温验算30. 围护结构内的热桥部位必须进行保温验算31. 保温验算要求围护结构的总热阻不小于最小传热阻32. 不采暖楼梯间的隔墙需要进行室内外温差修正33. 不同类型建筑物墙体的允许温差不同34. 地面对人体热舒适感及健康影响最大的部分是地板的面层材料35. 对地板的保温处理应沿地板的周边作局部保温比较合理严寒地区建筑物周边无采暖管沟时，在外墙内侧0.5-1.0米范围内铺设36. 在窗户保温设计中，对居住建筑各方向窗墙面积比的要求为热工规范考虑：北向≤20%；东西向≤25%（单层窗）--30（双层窗）%；南向≤35%节能上考虑：北向≤25%；东西向≤30%；南向≤35%37. 导热系数＜0.3w/mk的叫绝热材料38. 采用密封条提高窗户气密性将钢窗框改为塑料窗框增加玻璃层数39. 若不改变室内空气中的水蒸汽含量，使室内空气温度上升，室内空气的相对湿度减小40. 空气的温度越高，容纳水蒸气的能力越强41. 为防止采暖建筑外围护结构内部冬季产生冷凝，可在围护结构内设排气通道通向室外42. 将水蒸气渗透系数大的材料放在靠近室外一侧43. 将隔气层放在保温材料层内侧44. 围护结构内部材料的层次应尽量满足让水蒸气‘进难出易’45. 蒸汽渗透系数；重砂浆土砖砌体＞水泥砂浆＞钢筋混凝土47. 在围护结构内设置隔气层的条件是保温材料层受潮以后的重量湿度超过允许湿度增量48. 室外计算温度te的计算公式Ⅰ--重型d＞6.0 te=twⅡ--中型 4.1～6.0 te=0.6tw+0.4teminⅢ--轻型 1.6～4.0 te=0.3tw+0.7teminⅣ--超轻型≤1.5 te=temin对于实心墙当d≤6.0时，按Ⅱ--中型取49. 采暖期天数指累计年日平均温度低于或等于5℃的天数50. 采暖期度日数；室内基准温度18℃与采暖期室外平均温度之间的温差与采暖期总天数的乘积51. 采暖期室外平均温度低于-5℃的地区，建筑物外墙在室外地坪以下的垂直墙面和周边直接接触土壤的地面应采取保温措施52. 多层住宅采用开敞式楼梯间比有门窗的楼梯间，其耗热量指标约上升10-20%53. 耗热量指标由大到小：高层塔式住宅＞多层板式住宅＞高层板式住宅54. 在周期性变化热作用下围护结构的传热特征是室外温度、平壁表面温度和内部任一截面处的温度都是同一周期的简谐波动从室外空间到平壁内部，温度波动的振幅逐渐减小；温度波动的相位逐渐向后推迟55. 简谐热作用下，材料的蓄热系数越大，表面温度波动越小，反之波动越大56. 围护结构的总衰减度是室外温度波的振幅与由室外温度波引起的围护结构内表面温度波的振幅比vo=atsa/aife57. 在进行外围护结构的隔热设计时，室外热作用应选择室外综合温度58. 隔热设计时，围护结构内表面的最高温度不得高于夏季室外计算温度的最高值59. 外围护结构的隔热设计时，隔热处理的侧重点依次是屋顶、西墙、东墙、南墙、北墙60. 风向投射角是风向投射线与墙面法线的夹角，风向投射角愈小，房间自然通风有利，但屋后的旋涡区较大61. 在建筑日照设计中，太阳高度角与赤纬角、时角、地理纬度有关 64. 时角是太阳所在的时圈与通过当地正南方向的时圈构成的夹角正午=0；下午＞0；上午＜065. 太阳高度角是太阳光线和地平面的夹角日出、日没时太阳角高度为0，正午时最大66. 太阳方位角是太阳光线在地平面上的投影线与地平面正南线所夹的角67. 水平式遮阳适用于南向附近的窗口综合式遮阳适用于东南向或西南向附近的窗口垂直式遮阳主要适用于北向、东北向、西北向窗口挡板式遮阳主要适用于东、西向窗口68. 在窗两侧空气压差为10pa的条件下，中、高层建筑中单位时间内每米缝长的空气渗透量不应大于2.5m3/mh低、多层建筑不应大于4.0m3/mh69. 我国的标准时间是以东经120度为依据，作为北京时间的标准70. 空调建筑其外围护结构内侧和围护结构的保温材料使用：间歇使用的宜采用轻质材料，连续使用的宜采用重质材料71. 对于间歇使用的房间如剧院、体育馆，其保温层应放在承重层的内侧72. 办公建筑中外墙的室内空气与围护结构内表面之间的允许温差为6.0℃73. 隔气层对于采暖房屋应布置在保温层的内侧74. 双层玻璃层间距离宜为20-3075. 在围护结构的隔热措施中，可采用通风间层的做法其通风间层的高度200左右基层上面应设有60左右的隔热层通风层顶的风道长度不宜大于10米76. 当室内温度为13-24℃时，相对湿度大于75%的房间属于潮湿房间77. 在确定室内空气露点温度时，居住建筑和办公建筑的室内空气相对湿度均按60%计算78. 在严寒地区和寒冷地区阳台门下部的肚板部分的传热系数应为严寒地区：≤1.35；寒冷地区：≤1.7279. 一般气象学上所指的气温是距地面1.5米高处，百叶箱内的空气温度80. 围护结构夏季室外计算温度平均值te，应按历年最热一天的日平均温度的平均值确定81. 夏季太阳辐射照度应取各地历年七月份最大直射辐射日总量和相应日期总辐射日总量的累年平均值，通过计算确定82. 应用棒影图可绘制建筑物的阴影区、确定建筑物窗口的日照时间、确定遮阳构件的尺寸83. 采暖居住建筑节能设计中，室外计算温度应该按采暖期室外平均温度84. 采暖居住建筑节能设计中，建筑物的耗热量指标应满足规范要求85. 外墙周边的混凝土圈梁、抗震柱等构成的热桥时，必须考虑热桥的影响围护结构的热桥部位应采取保温措施86. 对一般住宅建筑，全部房间的平均室内计算温度为16℃87. 围护结构的传热系数需要修正88. 住宅建筑的内部得热为3.8w/m289. 建筑物体型系数宜控制在0.3及以下90. 采暖居住建筑的楼梯间应设置门窗【篇二：建筑物理习题及答案2】txt>建筑热工部分（34分）一、填空（每题3分，共12分）1、空气的绝对湿度反映空气的潮湿程度。
现代工程图学习题集(第三版)答案习题答案第4章
PW1
1″
2″
3″
4″
5″
6″
7″
8″
1′
3′(4′)
5′(6′)
7′(8′)
2′
1
2
4
3
6
5
8
7
答案
步骤
1.完成圆柱与圆锥相贯后的正面投影和水平投影。
2.完成圆柱与半球相贯后的水平和正面投影。
PW1
PW2
PW3
1″
2″
3″
4″
5″
6″
7″
8″
1′
2′
3′(4′)
5′(6′)
7′(8′)
1
2
步骤
答案
8.作出带有矩形穿孔的三棱柱的侧面投影。
答案
步骤
4-2 曲面立体及表面上的点和线
a
b
(d)
e
a″
b″
c″(d″)
e″
答案
步骤
a″
1′
1″
(a)
b
(c)
d
b″
c″
e′
答案
步骤
a
b
(c)
d
e
a″
b″
c″
(d″)
(f″)
(e′)
(f′)
答案
步骤
b′
c′
a
d ′
a″
c″
答案
步骤
d
a
b
a
b
c
3.完成半圆球被截后的水平和侧面投影。
步骤
答案
1′
1
2′(3′)
4′(5′)
6′(7′)
2
3
建筑物理-精选
2）平壁材料层的导热：
3）外表面的散热：
1）内表面吸热：
内表
面吸热是对流换热与辐射换热
的综合过程。
qi qicqir(aicair)(ti i) ai(ti i)
2）平壁材料层的导热：
q
d1
i e
d2 d3
(2)
1 2 3
3）外表面的散热：
外表面的散热是平壁把热量以对流及辐射的方式传给室外
空气及环境。
q e a e (e te )
(3 )
讨论的问题属于一维稳定传热过程，则有
q q i q q e
( 4 )
联立上面四式得
q
ti 1
te d1
K0(ti
te)
ai
ae
若写成热阻形式得
q
ti te R0
内表面换热阻
表面特征
ai
墙面、地面、表面平整或有肋状 8.7 突出的顶棚h/s<0.3
q1
1
d1
(i
2)
q2
2
d2
(2
3)
q3
3
d3
(3
e)
稳定导热条件下有： qq1q2q3
由以上四式解得：
qd1id2e d3
（7-i4）e
R1R2R3
1 2 3
n层多层壁的导热计算公式：
q
1 n1
n
Rj
j1
各层接触面的温度：
2
1
q
d1
1
3
2
q d2
2
1
q(d1
1
d2 )
2
多层壁内第 j层与第 j 层1之间接触面温度：
建筑物理(第四版)刘加平课后习题答案第3章
第三章建筑保温习题3-1、采暖居住房间的密闭程度（气密化程度）对卫生保健、经济、能源消费等方面，各有什么影响？答：就保温而言，房间的密闭性越好，则热损失越少，从而可以在节约能源的基础上保持室温。
但从卫生要求来看，房间必须要有一定的换气量。
另一方面，过分密闭会妨碍湿气的排除，使室内湿度升高，从而容易造成表面结露和围护结构内部受潮。
3-2、试从节约能源的角度分析，在相同面积的情况下，正方形平面与长方形平面何者有利？答：从节约能源的角度分析，就要控制建筑的体形系数即建筑的外表面积与其所包围的体积之比。
对于同样的体积的建筑，在各面外围护结构的传热情况均相同时，外表面面积越大，热损失越多，所以在相同面积的情况下，正方形平面更为有利。
3-3、为什么我国规定围护结构的总热阻，不得小于最小总热阻Rо•min？答：规定围护结构的总热阻，不得小于最小总热阻Rо•min主要是因为：保证内表面不结露，即内表面温度不得低于室内空气的露点温度；同时还要满足一定的热舒适条件，限制内表面温度，以免产生过强的冷辐射效应。
3-4、说明允许温差[Δt]的意义，并回答[Δt]大或小，哪一种的质量要求高？为什么？答：允许温差是根据卫生和建造成本等因素确定的。
按允许温差设计的围护结构，其内表面温度不会太低，一般可保证不会产生结露现象，不会对人体形成过分的冷辐射，同时，热损失也不会太多。
使用质量要求高的房间，允许温差小一些。
因为在同样的室内外气象条件下，按较下的允许温差确定的最小传热阻值，显然要大一些，从而其围护结构就具有了更大的保温能力。
3-5、试说明一般轻质材料保温性能都比较好的道理，并解释为什么并非总是越轻越好？答：影响材料保温性能因素之一就是材料的密度。
材料导热系数的差别就在于材料的孔隙率的不同，孔隙越多，则孔隙传热的影响就越大，材料的导热系数越小，材料的保温性能越好。
所以说一般轻质材料的保温性能较好。
但当孔隙率增加到一定程度，其孔壁温差变大，辐射传热量加大，同时，大孔隙内的对流传热也增多，特别是由于材料骨架所剩无几，使许多孔隙变成互相贯通的，使对流传热量显著增加。

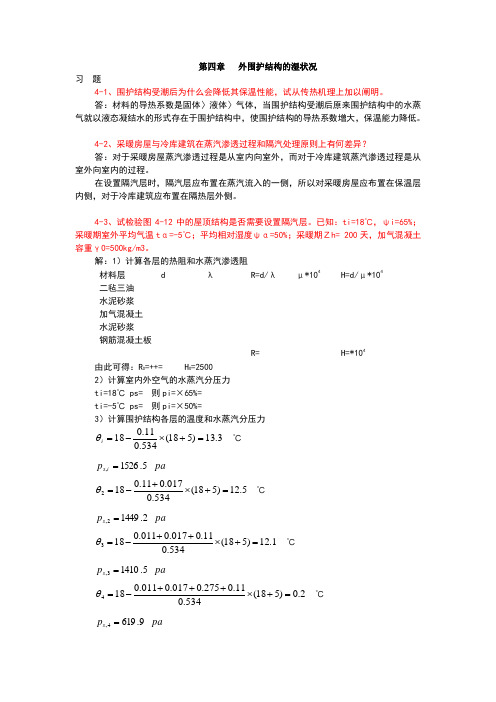

建筑物理刘加平课后习题答案第4章
第四章 外围护结构的湿状况习 题4-1、围护结构受潮后为什么会降低其保温性能，试从传热机理上加以阐明。
答：材料的导热系数是固体〉液体〉气体，当围护结构受潮后原来围护结构中的水蒸气就以液态凝结水的形式存在于围护结构中，使围护结构的导热系数增大，保温能力降低。
4-2、采暖房屋与冷库建筑在蒸汽渗透过程和隔汽处理原则上有何差异？答：对于采暖房屋蒸汽渗透过程是从室内向室外，而对于冷库建筑蒸汽渗透过程是从室外向室内的过程。
在设置隔汽层时，隔汽层应布置在蒸汽流入的一侧，所以对采暖房屋应布置在保温层内侧，对于冷库建筑应布置在隔热层外侧。
4-3、试检验图4-12中的屋顶结构是否需要设置隔汽层。
已知：ti=18℃，ψi=65%；采暖期室外平均气温t α=-5℃；平均相对湿度ψα=50%；采暖期Ζh= 200天，加气混凝土容重γ0=500kg/m3。
解：1）计算各层的热阻和水蒸汽渗透阻材料层 dλR=d/λμ*104H=d/μ*104二毡三油水泥砂浆 加气混凝土 水泥砂浆 钢筋混凝土板R= H=*104由此可得：R 0=++= H 0=2500 2）计算室内外空气的水蒸汽分压力 ti=18℃ ps= 则pi=×65%= ti=-5℃ ps= 则pi=×50%=3）计算围护结构各层的温度和水蒸汽分压力3.13)518(534.011.018=+⨯-=i θ ℃ pa p i s 5.1526,=5.12)518(534.0017.011.0182=+⨯+-=θ ℃pa p s 2.14492,=1.12)518(534.011.0017.0011.0183=+⨯++-=θ ℃pa p s 5.14103,=2.0)518(534.011.0275.0017.0011.0184=+⨯+++-=θ ℃pa p s 9.6194,=5.1)518(534.0022.0059.0534.0185-=+⨯---=θ ℃pa p s 0.5405,=5.2)518(534.0059.0534.018-=+⨯--=e θ ℃pa p e s 0.496,=pa p i 6.1340=pa p 3.474)7.2006.1340(250019006.13402=-⨯-= pa p 7.428)7.2006.1340(250010019006.13403=-⨯+-=pa p p 9.291)7.2006.1340(250030010019006.134054=-⨯++-==pa p e 7.200=做出ps 和p 的分布线，两线不相交，说明不需设置隔汽层。
建筑物理(第四版)刘加平课后习题答案第3章
第三章建筑保温习题3-1、采暖居住房间的密闭程度（气密化程度）对卫生保健、经济、能源消费等方面，各有什么影响？答：就保温而言，房间的密闭性越好，则热损失越少，从而可以在节约能源的基础上保持室温。
但从卫生要求来看，房间必须要有一定的换气量。
另一方面，过分密闭会妨碍湿气的排除，使室内湿度升高，从而容易造成表面结露和围护结构内部受潮。
3-2、试从节约能源的角度分析，在相同面积的情况下，正方形平面与长方形平面何者有利？答：从节约能源的角度分析，就要控制建筑的体形系数即建筑的外表面积与其所包围的体积之比。
对于同样的体积的建筑，在各面外围护结构的传热情况均相同时，外表面面积越大，热损失越多，所以在相同面积的情况下，正方形平面更为有利。
3-3、为什么我国规定围护结构的总热阻，不得小于最小总热阻Rо•min？答：规定围护结构的总热阻，不得小于最小总热阻Rо•min主要是因为：保证内表面不结露，即内表面温度不得低于室内空气的露点温度；同时还要满足一定的热舒适条件，限制内表面温度，以免产生过强的冷辐射效应。
3-4、说明允许温差[Δt]的意义，并回答[Δt]大或小，哪一种的质量要求高？为什么？答：允许温差是根据卫生和建造成本等因素确定的。
按允许温差设计的围护结构，其内表面温度不会太低，一般可保证不会产生结露现象，不会对人体形成过分的冷辐射，同时，热损失也不会太多。
使用质量要求高的房间，允许温差小一些。
因为在同样的室内外气象条件下，按较下的允许温差确定的最小传热阻值，显然要大一些，从而其围护结构就具有了更大的保温能力。
3-5、试说明一般轻质材料保温性能都比较好的道理，并解释为什么并非总是越轻越好？答：影响材料保温性能因素之一就是材料的密度。
材料导热系数的差别就在于材料的孔隙率的不同，孔隙越多，则孔隙传热的影响就越大，材料的导热系数越小，材料的保温性能越好。
所以说一般轻质材料的保温性能较好。
但当孔隙率增加到一定程度，其孔壁温差变大，辐射传热量加大，同时，大孔隙内的对流传热也增多，特别是由于材料骨架所剩无几，使许多孔隙变成互相贯通的，使对流传热量显著增加。
建筑物理习题答案精编WORD版
建筑物理习题答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】第一章思考题与习题1、构成室内热湿环境的四项要素是什么？简述各个要素在冬（或夏）季，在居室内是怎样影响人体热舒适感的。
答：（1）室内空气温度：居住建筑冬季采暖设计温度为18℃，托幼建筑采暖设计温度为20℃，办公建筑夏季空调设计温度为24℃等。
这些都是根据人体舒适度而定的要求。
（2）空气湿度：根据卫生工作者的研究，对室内热环境而言，正常的湿度范围是30-60%。
冬季，相对湿度较高的房间易出现结露现象。
（3）气流速度：当室内温度相同，气流速度不同时，人们热感觉也不相同。
如气流速度为0和3m/s时，3m/s的气流速度使人更感觉舒适。
（4）环境辐射温度：人体与环境都有不断发生辐射换热的现象。
5、分析几例我国的传统民居，说明在不同的气候分区中，建筑对气候的适应性表现。
答：（1）云南的竹楼——气候湿热；（2）江浙一带的房屋屋顶斜度大——这里年降水量大，有利于雨水排泄；（3）西北地区的屋顶平坦——气候干旱，不需要考虑排水；（4）黄土高原的窑洞——冬暖夏凉，适应气温年较差大；气候干旱，森林少，缺乏木材；（5）东北的房屋墙体厚、窗户小——东北气候寒冷，可以保温。
6、阐述城市气候的成因，讨论在住区规划与建筑设计中的相应对策。
答：室外综合温度：夏季建筑外围护结构的隔热设计，不仅要同时考虑室外空气和太阳短波辐射的加热作用，而且要考虑结构外表面的有效长波辐射的自然散热作用。
为了计算方便常将三者对外维护结构的共同作用综合成一个单一的室外气象参数，这个假想的参数用所谓室外综合温度表示。
7、举例说明建筑材料表面的颜色、光滑程度，对围护结构的外表面和结构内空气层的表面，在传热方面各有什么影响？答：对于短波辐射，颜色起主导作用；对于长波辐射，材性起主导作用。
如：白色表面对可见光的反射能力最强，对于长波辐射，其反射能力则与黑色表面相差极小。
(完整版)建筑物理(第四版)刘加平课后习题答案第4章
第四章 外围护结构的湿状况习 题4-1、围护结构受潮后为什么会降低其保温性能，试从传热机理上加以阐明。
答：材料的导热系数是固体〉液体〉气体，当围护结构受潮后原来围护结构中的水蒸气就以液态凝结水的形式存在于围护结构中，使围护结构的导热系数增大，保温能力降低。
4-2、采暖房屋与冷库建筑在蒸汽渗透过程和隔汽处理原则上有何差异？答：对于采暖房屋蒸汽渗透过程是从室内向室外，而对于冷库建筑蒸汽渗透过程是从室外向室内的过程。
在设置隔汽层时，隔汽层应布置在蒸汽流入的一侧，所以对采暖房屋应布置在保温层内侧，对于冷库建筑应布置在隔热层外侧。
4-3、试检验图4-12中的屋顶结构是否需要设置隔汽层。
已知：ti=18℃，ψi=65%；采暖期室外平均气温t α=-5℃；平均相对湿度ψα=50%；采暖期Ζh= 200天，加气混凝土容重γ0=500kg/m3。
解：1）计算各层的热阻和水蒸汽渗透阻材料层 dλR=d/λμ*104H=d/μ*104二毡三油 0.01 0.17 0.059 0.075 水泥砂浆 0.02 0.93 0.022 0.9 0.02 加气混凝土 0.06 0.19 0.275 1.99 0.03 水泥砂浆 0.01 0.93 0.011 0.9 0.01 钢筋混凝土板 0.031.740.017 0.1580.19R=0.384H=0.25*104由此可得：R 0=0.11+0.384+0.04=0.534 H 0=2500 2）计算室内外空气的水蒸汽分压力ti=18℃ ps=2062.5pa 则pi=2062.5×65%=1340.6pa ti=-5℃ ps=401.3pa 则pi=401.3×50%=200.7pa 3）计算围护结构各层的温度和水蒸汽分压力3.13)518(534.011.018=+⨯-=i θ ℃ pa p i s 5.1526,=5.12)518(534.0017.011.0182=+⨯+-=θ ℃pa p s 2.14492,=1.12)518(534.011.0017.0011.0183=+⨯++-=θ ℃pa p s 5.14103,=2.0)518(534.011.0275.0017.0011.0184=+⨯+++-=θ ℃pa p s 9.6194,=5.1)518(534.0022.0059.0534.0185-=+⨯---=θ ℃pa p s 0.5405,=5.2)518(534.0059.0534.018-=+⨯--=e θ ℃pa p e s 0.496,=pa p i 6.1340=pa p 3.474)7.2006.1340(250019006.13402=-⨯-= pa p 7.428)7.2006.1340(250010019006.13403=-⨯+-=pa p p 9.291)7.2006.1340(250030010019006.134054=-⨯++-==pa p e 7.200=做出ps 和p 的分布线，两线不相交，说明不需设置隔汽层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物理第三版（柳孝图）课后习题答案 1.4 章
1. 建筑防热的途径主要有哪些？
答：建筑防热的途径有：
(1) 减弱室外的热作用。
(2) 窗口遮阳。
(3) 围护结构的隔热与散热。
(4) 合理地组织自然通风。
(5) 尽量减少室内余热。
2. 何谓室外综合温度？其物理意义是什么？它受哪些因素的影响？答：（1) 室外综合温度的定义
室外综合温度是指以温度值表示室外气温、太阳辐射和大气长波辐射对给定外表而的热作用。
(2) 室外综合温度的物理意义一般用室外综合温度计算出建筑外围护
结构的热性能、建筑冷负荷和热负荷。
(3) 室外综合温度受影响的因素
主要受到室外空气温度、围护结构外表面对太阳辐射的吸收率、太阳
辐射照度、围护结构外表面与环境的长波辐射换热量、围护结构外
表面的对流换热系数等的影响。
3. 由【例 1. 4-2 】可知，该种构造不能满足《规范》规定的隔热要
求。
拟采取的改善措施是：（a) 在钢筋混凝土外侧增加20mm厚的苯板（即聚苯乙烯泡沫塑料，下同）；(b) 在钢筋混凝土内侧增加20mm 厚的苯板。
试分别计算这两种构造方案的内表面温度是否能满足要
求？哪种构造方案的效果更好？
己知：苯板的热工指标为：干密度P o=30kg / m3；导热系数入=0. 042W / (m -K) ；蓄热系数S24=0. 36W / (m2 ? K) 。
答：略
4. 冬季保温较好的围护结构是否在夏季也具有较好的隔热性能？试
分析保温围护结构和隔热围护结构的异
同。
答：（1)对于冬季保温较好的围护结构不一定在夏季也具有较好的隔
热性能。
因为冬季保温的效果主要取决于围护结构的热阻，而夏季隔热则与围护结构的热惰性指标、蓄热性能密切相关。
(2)保温围护结构和隔热围护结构的异同
①相同之处在于围护结构的保温隔热对热阻都有一定的要求；围护结构的保温隔热对热惰性指标也应该满足在谐波热作用下保证有足够的热稳定性的要求。
②不同之处之在于围护结构保温的设计指标主要是热阻。
而围护结构的防热主要的为了控制内表而的最髙辐射温度，因此防热设计的设计指标主要是热惰性指标。
5.屋顶隔热的措施主要有哪些？这些措施的隔热机理是什么？
答：屋顶隔热的措施及其隔热机理是：
(1)采用浅色外饰而，减小当量温度。
它的机理是通过采用太阳辐射
热吸收系数较小的屋面材料，来降低室外热作用，从而达到隔热的目的。
(2)提髙屋顶自身的隔热性能。
它的机理是隔热层本身热容量小，抗
外界温度波动的能力差，但隔热层有着良好的绝热性能，可以有效减弱传递的热量。
(3)通风隔热屋顶。
它的机理是利用屋顶内部通风带走面层传下的热量，达到隔热的目的。
(4)种植隔热屋顶。
它的机理是在屋顶上种植植物，利用植物的光合
作用，将热能转化为生物能；利用植物叶面的蒸腾作用增加蒸发散热量，均可大大降低屋顶的室外综合温度；同时利用植物培植基质材料的热阻和热惰性，降低内表面平均温度与温度振幅。
(5)水隔热屋顶。
它的机理是水的热容量大，而且水在蒸发时要吸收
大量的汽化热，从而减少了经屋顶传入室内的热量，降低了屋顶的内表而温度。
6.墙体隔热的措施主要有哪些？考虑到建筑空调能耗的问题，哪些措施能够兼顾建筑隔热和建筑节能？
答：（1)墙体隔热的措施
①材料隔热
a.黏土砖实体墙
两而抹灰的一砖厚墙体，尚能满足当前一般建筑西墙和东墙的隔热要求。
由于其具有一定的防寒性能，不仅适用于夏热冬暖地区，也可用于夏热冬冷地区。
b.砌块
第一，多以中、小型砌块为主，原材料以普通混凝土及矿渣、粉煤灰、煤渣、火山灰等工业废料与地方材料为多，混凝土空心砌块应用最广泛。
第二，单排孔混凝土空心砌块不能满足南方地区墙体隔热的要求，当然不能用于东、西向外墙。
双排孔混凝土空心砌块加上内、外抹灰后，其隔热性能与两而抹灰的一砖厚实心黏土砖墙相当，可以用于东、西外墙。
c.钢筋混凝土大板
第一，多用于住宅建筑，主要板型为钢筋混凝土空心墙板与多种材料
的复合墙板。
第二，钢筋混凝土空心板在南方大多数地区都不能满足隔热性能的要求，其主要特点是热稳定性差，内表面温度波幅大，因此内表面最高温度值很髙，近年来己很少使用。
d.轻质复合墙体构造轻质复合墙体构造的隔热性能取决于板型构造
与复合材料的热工性能。
设计复合墙体构造时，应尽量将导热系数小的轻质材料放在外侧，将热容量大的材料放在内侧。
②构造隔热
a.在墙体外侧设置垂直通风间层
b.外墙绿化遮阳
c.墙体外表面采用浅色饰面
(2)兼顾建筑隔热和建筑节能的措施
①在墙体外侧设置垂直通风间层，利用热压和风压的综合作用，使间层内空气流通，带走墙体外表面吸收的热量，从而达到建筑隔热和制冷节能的目的。
垂直通风间层在冬季还可起到保护外侧保温材料、
使保温材料保持干燥等作用。
如果条件许可，还可采取措施使其在
夏季作为通风空气间层起隔热作用，在冬季作为封闭空气间层增加围护结构的传热阻，从而兼顾冬夏季不同热工设计要求。
②外墙绿化遮阳利用树叶通过蒸腾作用蒸发水分，保持自身凉爽，能降低表而辐射温度，降低室外环境温度, 减少空调负荷。
7.自然通风有些什么作用？能否根据各季节的气候特点，确定适时通风的方案？
答：（1) 自然通风的作用
自然通风可以提供呼吸所需要的空气，除去过量的湿气，稀释室内污染物，提供燃烧所需的空气以及调节气
温。
(2) 根据各季节的气候特点制定不同的通风方案
①舒适性通风降温（即全天候通风）
a.概念
即通过全天候的通风方式来满足室内的热舒适要求。
b.气候条件
室外最高温度一般不超过28?32°C,日较差小于10°C,比较适合温和、潮湿气候区或相应季节。
c.相应措施
笫一，室内的气流速度应保证在 1.5? 2.0m/s左右。
笫二，室内的热量要尽快排出，应以轻型围护结构为主。
②夜间通风降温
a.概念
即把夜间凉爽的空气引入室内，把室内热量吹走，使房间在白天获得的热量减到最小。
b.气候条件
白天室外气温在30?36°C，夜间温度在20° C 以下，室外气温日较差大于10°C,适合于日较差大的干热地区。
8.自然通风的原理是什么？为组织好自然通风，在建筑设计中应注意妥善处理哪些问题？
答：（1)自然通风的原理
自然通风的原理在于开口处（门窗过道）存在着空气压力差而产生的空气流动，产生压力差的原因是风压作用和热压作用。
(2)在建筑设计中应注意的问题
①建筑朝向，间距及建筑群的布局；
②建筑的平面布置与剖而设计；
③门窗的位置和尺；
④门窗开启方式；
⑤设置导风板。
9.门窗的位置、尺寸以及开启方式对室内通风有什么影响？试就某建
筑平面提出加强室内通风的改善方案。
答：（1)门窗的位置、尺寸对室内通风的影响
①在建筑空间的平面及剖面设计中，开口的相对位置对室内通风质量和数量有着相当大的影响。
良好的室内通风应使空气流场分布均匀，并使风流经尽量大的区域，增加风的覆盖面。
同时通风口位置应对通风风速有利，尽量使通风直接、流畅，减少风向转折和阻力。
②在人体活动髙度内，应设置可开启的窗户，使风吹经人体活动区域以加快人体蒸发散热。
③夏季需保证门窗具有一定的可开启而积，使室内气流形成风感。
测试表明：当开口宽度为开间宽度的1/ 3? 2/3, 幵口面积为地板面积的15%? 20%时，室内通风效率最佳。
④风流经室内，其出、入口的大小尺寸会影响风速变化。
当进风口大
于出风口，气流速度会下降，反之则加强。
气流速度对人的舒适感
觉影响最大，所以如通风口朝向主风向，出风口面积应大于进风口，
加快室内风速。
(2)门窗的开启方式对室内通风的影响
①分类
a.平开窗
可完全开启，窗户开启的角度变化有一定的导风作用，而且关闭时的气密性佳，是较理想的开窗方式。
外开式会遮挡部分斜向吹入的气流；内开式则能将室外风完全引入室内，更有利于通风。
b.下悬窗
具有一定导风作用，内开式将风导向上部，并加快流入室内风速。
外
开式则将风导入下方，吹向人体，但存在遮挡现象，减弱了风速。
c.上悬窗
也有导风作用，内幵式将风导向地面，吹向人体，并能加快风速。
外
幵式将风导入上方，由于开启位置处于人体髙度，风尚能掠过人体，
但存在遮挡现象，减弱了风速。
内开式更好。
d.中悬窗
导风性能明显，而且开启度大，不存在遮挡，是比较好的方式。
逆反方式将风引入下方，正反方式将风引入上方；当窗洞口位置较低可选用正反式，窗洞口较髙选择逆反式，使风导向人体。
e.立式转窗
立式转窗导风性能佳，可以把来自不同方向的风导入室内。
f.推拉窗
无任何导风性能，可幵启面积最大只有窗洞的一半，不利于通风，而且推拉窗的窗型结构决定了其气密性较
差。
②注意方面
a.窗的开启应保证有足够大的通风面积；
b.有可调节的开启角度，并能有效引导气流；
c.尽量将风引向人体活动范围。
