点火系统的组成及原理
点火系统的故障检修课件
发动机运转不稳定
总结词
发动机运转时出现抖动、转速不稳等现象，可能与点火系统 有关。
详细描述
点火系统故障可能导致发动机运转不稳定，出现运转不均匀 、加速缓慢等现象。可能的原因包括点火线圈老化、火花塞 积碳或间隙不均等。
发动机爆燃
总结词
发动机在运转过程中出现爆燃现象， 可能与点火系统有关。
详细描述
点火系统故障可能导致发动机爆燃， 产生敲缸声和振动。可能的原因包括 点火过早、火花塞选用不当、混合气 过浓等。
特点
传统点火系统结构简单，但点火性能较差；电子点火系统提高了点火性能，但仍然存在结构复杂的问题；微机控 制点火系统能够实现精确控制，提高点火性能和发动机燃油经济性。
02
CATALOGUE
点火系统常见故障及原因分析
发动机启动困难
总结词
发动机无法顺利启动，可能是点火系 统故障。
详细描述
点火系统故障导致火花塞无法正常点 火，发动机无法启动。可能的原因包 括点火线圈故障、火花塞间隙过大或 过小、高压线损坏等。
点火系统的故障 检修课件
目录
• 点火系统概述 • 点火系统常见故障及原因分析 • 点火系统故障检修流程与方法 • 点火系统故障检修实例分析 • 点火系统故障预防与维护建议
01
CATALOGUE
点火系统概述
点火系统的定义与作用
定义
点火系统是汽油发动机的关键部 分，负责在适当的时刻产生电火 花，点燃气缸内的可燃混合气。
火花塞故障实例分析
总结词
火花塞故障，可能是点火系统故障导致。
详细描述
当火花塞出现故障时，可能是由于火花塞间隙过大或 过小、火花塞积碳过多等原因。检修时应检查火花塞 状态，如有问题应及时更换或维修。同时，应注意定 期更换火花塞，以保证点火系统的正常工作。

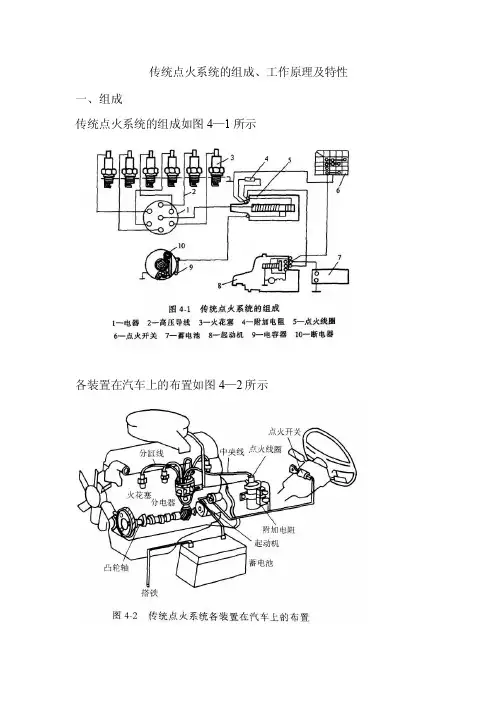

传统点火系统的组成、工作原理及特性
传统点火系统的组成、工作原理及特性一、组成传统点火系统的组成如图4—1所示各装置在汽车上的布置如图4—2所示各装置的作用如下：1．电源点火系统的电源是蓄电池或发电机，作用是供给点火系统所需的电能。
发动机起动时由蓄电池供电，正常工作时由发电机供电。
2．点火开关接通或断开点火系统初级电路，控制发动机起动、工作和熄火。
3.点火线圈为自耦变压器，将低电压变为能击穿火花塞间隙所需的高电压。
4．分电器分电器由断电器、配电器、点火提前角调节装置和电容器等组成，其功用是接通和断开点火线圈初级电流，使点火线圈次级产生高压电，并按发动机点火顺序将高压电分送到各气缸火花塞，随发动机转速、负荷和燃油牌号的变化，自动或人为地调节点火提前角。
电容器与断电触点并联，以减小触点分开时的火花，延长触点使用寿命。
5．高压导线用以连接点火线圈与分电器中心插孔以及分电器旁电极和各缸火花塞。
6．火花塞将高压电引入气缸燃烧室，产生电火花点燃可燃混合气。
7．附加电阻改善正常工作时的点火性能和起动时的点火性能。
二、工作原理在传统点火系统中，蓄电池或发电机供给12V低电压，经点火线圈和断电器转变为高电压，再经配电器分送到各缸火花塞，使电极间产生电火花。
发动机工作时，断电器轴连同凸轮一起在发动机凸轮轴的驱动下旋转。
断电器凸轮转动时，断电器触点交替地闭合和打开，因此传统点火系统的工作原理可分为触点闭合，初级电流增长；触点打开，次级绕组产生高压；火花塞电极间火花放电三个阶段进行分析。
传统点火系统的工作原理如图4—3所示。
1、触点闭合，初级电流增长的过程点火系统的初级电路包括蓄电池、点火开关、附加电阻、点火线圈初级绕组、分电器的断电触点及电容器。
初级电路等效电路如图4—4所示。
触点闭合时，初级电流由蓄电池附加电阻Rf流过点火线圈初级绕组N1，初级电流按指数规律增长，并逐渐趋于极限值UB/R，初级电流波形如图4—5(a)所示。
对汽车上的点火线圈而言，在触点闭合后约20ms，初级电流就接近于其极限值。

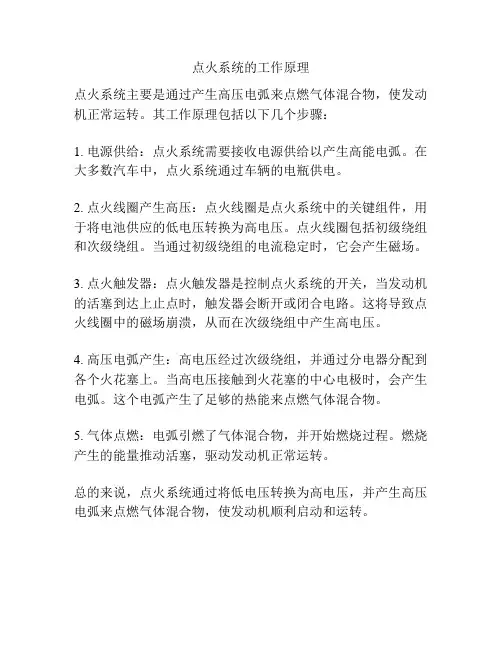

点火系统的工作原理
点火系统的工作原理
点火系统主要是通过产生高压电弧来点燃气体混合物，使发动机正常运转。
其工作原理包括以下几个步骤：
1. 电源供给：点火系统需要接收电源供给以产生高能电弧。
在大多数汽车中，点火系统通过车辆的电瓶供电。
2. 点火线圈产生高压：点火线圈是点火系统中的关键组件，用于将电池供应的低电压转换为高电压。
点火线圈包括初级绕组和次级绕组。
当通过初级绕组的电流稳定时，它会产生磁场。
3. 点火触发器：点火触发器是控制点火系统的开关，当发动机的活塞到达上止点时，触发器会断开或闭合电路。
这将导致点火线圈中的磁场崩溃，从而在次级绕组中产生高电压。
4. 高压电弧产生：高电压经过次级绕组，并通过分电器分配到各个火花塞上。
当高电压接触到火花塞的中心电极时，会产生电弧。
这个电弧产生了足够的热能来点燃气体混合物。
5. 气体点燃：电弧引燃了气体混合物，并开始燃烧过程。
燃烧产生的能量推动活塞，驱动发动机正常运转。
总的来说，点火系统通过将低电压转换为高电压，并产生高压电弧来点燃气体混合物，使发动机顺利启动和运转。
点火系统
混合气燃烧推动活塞做 功，气缸震动，将震动 被安装在气缸上的爆震 传感器检测到
火花塞产生的 电火花点燃气 缸中的混合气
无分电器式点火系统的独立点火
1-ECU 2-点火控制器 3-点火线圈 4-火花塞
单缸独立点火系统电路图
第四节 点火提前角
1、概念：
点火提前角是指从火花塞跳火开始到活塞至压缩上止点时刻曲轴 转过的角度。
3、有分电器的电控点火系统
含分电器电控点火系统结构
凸轮轴位置传感器CMP E C U
曲轴位置传感器CKP
点火器
点火线圈
分电器
爆震传感器KS
混合气燃烧推动活塞做 功，气缸震动，将震动 被安装在气缸上的爆震 传感器检测到
火花塞产生的 电火花点燃气 缸中 的混合气
火花塞
分缸线
从上述结构图中，不难看出，有爆震传感器的点火系统是属于闭环控制，其中 的爆震传感器KS属于反馈传感器。
点 火 系 统
第一节 概述
1、点火系的功用： 将蓄电池或发电机供给的低电压变成高电压，并 根据发动机各缸的工作顺序和点火时间要求，适 时、准确地点燃各汽缸的可燃混合器。 2、点火系的分类：
传统点火系统 非电控点火系统 电子点火系统 点火系统 单缸独立点火 无分电器式 电控点火系统 有分电器式 双缸同时点火
有分电器的电控点火系统原理
工作原理： 工作原理： 如左图。点火开关接通 IG2，点火器、点火线 圈和ECU通电，ECU根 据各种传感器输入的 信号，确定出发动机 最佳点火时刻，向点 火器发出触发点火信 号“IGT”，切断初级 IGT” 电路，使次级绕组感 应出高压电经分电器 送到各缸火花塞。发 动机每点1次火，点火 器向ECU反馈1个点火 确认信号“IGF”，作为 自诊断系统监控信号。 若ECU连续4次未收到 “IGF”信号，即判定点 火系出现故障。

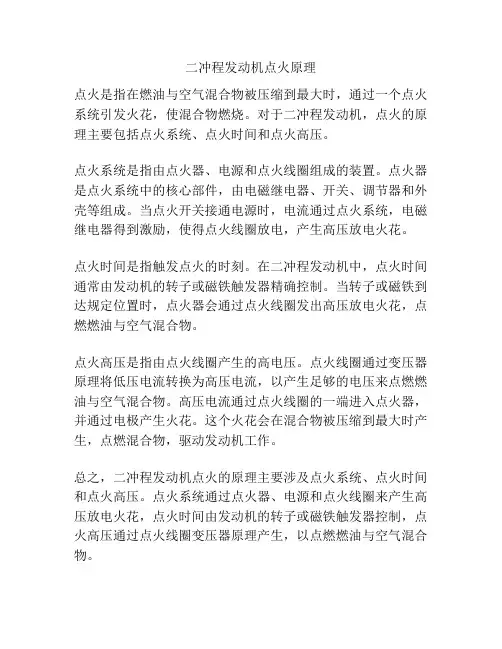

二冲程发动机点火原理
二冲程发动机点火原理
点火是指在燃油与空气混合物被压缩到最大时，通过一个点火系统引发火花，使混合物燃烧。
对于二冲程发动机，点火的原理主要包括点火系统、点火时间和点火高压。
点火系统是指由点火器、电源和点火线圈组成的装置。
点火器是点火系统中的核心部件，由电磁继电器、开关、调节器和外壳等组成。
当点火开关接通电源时，电流通过点火系统，电磁继电器得到激励，使得点火线圈放电，产生高压放电火花。
点火时间是指触发点火的时刻。
在二冲程发动机中，点火时间通常由发动机的转子或磁铁触发器精确控制。
当转子或磁铁到达规定位置时，点火器会通过点火线圈发出高压放电火花，点燃燃油与空气混合物。
点火高压是指由点火线圈产生的高电压。
点火线圈通过变压器原理将低压电流转换为高压电流，以产生足够的电压来点燃燃油与空气混合物。
高压电流通过点火线圈的一端进入点火器，并通过电极产生火花。
这个火花会在混合物被压缩到最大时产生，点燃混合物，驱动发动机工作。
总之，二冲程发动机点火的原理主要涉及点火系统、点火时间和点火高压。
点火系统通过点火器、电源和点火线圈来产生高压放电火花，点火时间由发动机的转子或磁铁触发器控制，点火高压通过点火线圈变压器原理产生，以点燃燃油与空气混合物。

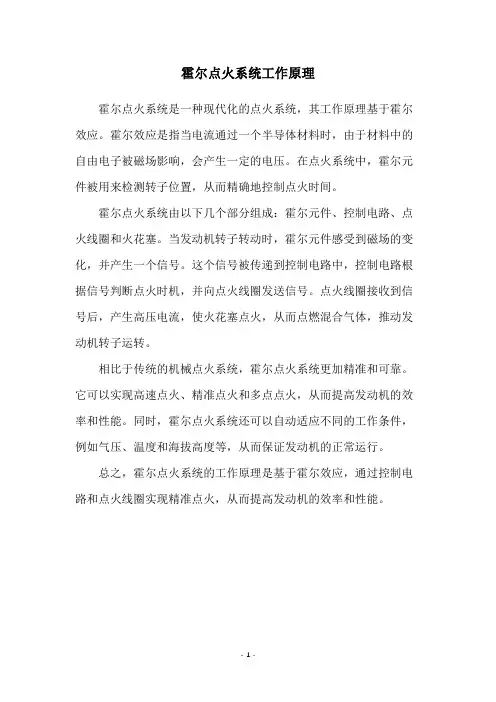

霍尔点火系统工作原理
霍尔点火系统工作原理
霍尔点火系统是一种现代化的点火系统，其工作原理基于霍尔效应。
霍尔效应是指当电流通过一个半导体材料时，由于材料中的自由电子被磁场影响，会产生一定的电压。
在点火系统中，霍尔元件被用来检测转子位置，从而精确地控制点火时间。
霍尔点火系统由以下几个部分组成：霍尔元件、控制电路、点火线圈和火花塞。
当发动机转子转动时，霍尔元件感受到磁场的变化，并产生一个信号。
这个信号被传递到控制电路中，控制电路根据信号判断点火时机，并向点火线圈发送信号。
点火线圈接收到信号后，产生高压电流，使火花塞点火，从而点燃混合气体，推动发动机转子运转。
相比于传统的机械点火系统，霍尔点火系统更加精准和可靠。
它可以实现高速点火、精准点火和多点点火，从而提高发动机的效率和性能。
同时，霍尔点火系统还可以自动适应不同的工作条件，例如气压、温度和海拔高度等，从而保证发动机的正常运行。
总之，霍尔点火系统的工作原理是基于霍尔效应，通过控制电路和点火线圈实现精准点火，从而提高发动机的效率和性能。
- 1 -。
独立点火的工作原理
独立点火的工作原理
独立点火系统是一种用于点燃内燃机燃料的系统，它采用独立于汽缸的点火装置来控制点火时机。
独立点火的工作原理如下：
1. 点火概述：独立点火系统由点火线圈、点火电池、点火器、点火开关和控制装置组成。
点火线圈被用来增强电源电压，点火电池提供点火系统所需的电能，点火器是电流开关装置，
点火开关用于控制点火时间，控制装置则根据发动机运行状况来控制点火。
2. 点火过程：当发动机的气缸工作到压缩或者冲程末端时，控制装置将发送一个信号给点火开关，点火开关接收到信号后，会给点火线圈发送高达30000伏或者更高的电压。
点火线圈将高压电能送往点火器，使其闭合形成电弧，然后将电能传递给火花塞的中间电极，然后沿着点火线圈的连接线产生高压电弧。
3. 点火时机：独立点火系统的控制装置通过监测发动机的转速、负荷、进气温度和排气温度等参数，计算出最佳的点火时机。
然后，控制装置会发送信号给点火开关，告诉它何时应该点火。
4. 点火线圈：点火线圈通过将低电压的电流增强为高电压电流来点火。
点火线圈通常由两个线圈组成，分别称为初级线圈和次级线圈。
初级线圈由发动机的点火装置供电，产生一个低压电流。
当点火开关断开时，次级线圈会将低电压转换为高电压，然后将高压传递给火花塞。
总之，独立点火系统通过使用独立于汽缸的点火装置来控制点
火时机，提供更准确和可靠的点火，并能够根据发动机的运行状况进行自适应调整。
这种系统不仅提高了发动机的性能和燃油效率，还降低了废气排放和起动困难等问题。
微机控制点火系统原理过程
微机控制点火系统原理过程微机控制点火系统是一种现代化的汽车点火系统，它采用微机作为控制核心，通过精确的计算和控制，实现点火时机的精确控制和优化，以提高发动机的燃烧效率和动力输出。
下面将详细介绍微机控制点火系统的原理过程。
一、点火系统的基本原理点火系统是汽车发动机正常工作的重要组成部分，其基本原理是通过点火装置产生高压电火花，引燃混合气，从而使发动机正常运转。
传统的点火系统通常采用机械分配器和点火线圈来实现，但相较之下，微机控制点火系统具有更高的精确度和可靠性。
二、微机控制点火系统的工作原理微机控制点火系统主要由传感器、微机、点火线圈和火花塞等组成。
其工作原理如下：1. 传感器检测：微机控制点火系统通过多个传感器来检测发动机的工作状态，如曲轴位置、气缸压力、进气温度和排气氧含量等。
这些传感器会将检测到的信息转换成电信号，并传输给微机进行处理。
2. 信号处理：微机接收传感器传来的信号，并经过精确的计算和分析，确定最佳的点火时机。
微机会根据发动机的工作状态和负载情况，实时调整点火时机，以提高燃烧效率和动力输出。
3. 点火信号发出：微机根据计算结果，生成点火信号，并将其发送给点火线圈。
点火线圈会将低电压信号转换成高电压信号，然后通过高压导线传输给火花塞。
4. 火花塞点火：当高压电信号到达火花塞时，电极之间的电电压会迅速增加，形成电火花，点燃混合气。
这个过程非常迅速，几乎是在一瞬间完成的。
5. 点火时机调整：微机会根据实时的工作状态和负载情况，不断调整点火时机。
在发动机高速运转时，微机会提前点火，以确保充分燃烧；在负载较大时，微机会延迟点火，以避免爆震。
三、微机控制点火系统的优势相较于传统的机械点火系统，微机控制点火系统具有以下优势：1. 点火时机更加精确：微机通过实时的计算和分析，可以精确地调整点火时机，以适应不同工况下的发动机要求，提高燃烧效率和动力输出。
2. 负载适应能力强：微机可以根据实时的负载情况，灵活调整点火时机，使发动机在不同负载下都能获得较好的燃烧效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点火系统的组成及原理
点火系统是汽车发动机的关键组成部分，用于产生高能火花，在燃烧室内点燃混合气体，从而使发动机顺利启动和运行。
点火系统的主要组成部分包括点火线圈、点火塞、点火开关、点火控制模块等。
1. 点火线圈：点火线圈是将低电压的电能转化成高电压的关键部件。
它由铁心和两个线圈组成，其中一个线圈是低电压线圈，接收来自车载电池的12伏电压，另一个线圈是高电压线圈，通过电磁感应将低电压转换成几千伏的高电压。
2. 点火塞：点火塞是将高能火花引入燃烧室的部件。
它由电极、中心电极和绝缘体组成，内部有一个间隙。
电流通过点火线圈产生高压，使电流通过电极之间的间隙，产生火花点燃混合气体。
3. 点火开关：点火开关是控制点火系统开关的设备，它可以将电流从电池传递到点火线圈和点火塞。
通过转动点火开关，可以控制发动机的启动和关闭。
4. 点火控制模块：点火控制模块是现代汽车中常见的电子控制单元，负责控制点火系统的工作。
它可以通过传感器检测到发动机的转速、冷却水温度等参数，并根据这些参数控制点火线圈的工作，从而保证点火系统的稳定运行。
点火系统的工作原理是：当点火开关通电时，电流从电池流向点火线圈，经过变压作用形成高电压，并通过点火塞的间隙产生电弧火花。
火花点燃进气道中的混
合气体，引发燃烧。
点火控制模块通过传感器检测发动机的工作状态，控制点火线圈的工作时机和电流大小，以保证点火系统的正常运行。
