详解电容、电感的相位差是如何产生的
对于正弦信号，流过一个元器件的电流和其两端的电压，它们的相位不一定是相同的。这种相位差是如何产生的呢？这种知识非常重要，因为不仅放大器、自激振荡器的反馈信号要考虑相位，而且在构造一个电路时也需要充分了解、利用或避免这种相位差。下面探讨这个问题。
1、首先，要了解一下一些元件是如何构建出来的；
2、其次，要了解电路元器件的基本工作原理；
3、第三，据此找到理解相位差产生的原因；
4、第四，利用元件的相位差特性构造一些基本电路。
一、电阻、电感、电容的诞生过程
科学家经过长期的观察、试验，弄清楚了一些道理，也经常出现了一些预料之外的偶然发现，如伦琴发现X射线、居里夫人发现镭的辐射现象，这些偶然的发现居然成了伟大的科学成就。电子学领域也是如此。
科学家让电流流过导线的时候，偶然发现了导线发热、电磁感应现象，进而发明了电阻、电感。科学家还从摩擦起电现象得到灵感，发明了电容。发现整流现象而创造出二极管也是偶然。
二、元器件的基本工作原理
电阻——电能→热能
电感——电能→磁场能，&磁场能→电能
电容——电势能→电场能，&电场能→电流
由此可见，电阻、电感、电容就是能源转换的元件。电阻、电感实现不同种类能量间的转换，电容则实现电势能与电场能的转换。
1、电阻
电阻的原理是：电势能→电流→热能。
电源正负两端贮藏有电势能（正负电荷），当电势加在电阻两端，电荷在电势差作用下流动——形成了电流，其流动速度远比无电势差时的乱序自由运动快，在电阻或导体内碰撞产生的热量也就更多。
正电荷从电势高的一端进入电阻，负电荷从电势低的一端进入电阻，二者在电阻内部进行中和作用。中和作用使得正电荷数量在电阻内部呈现从高电势端到低电势端的梯度分布，负电荷数量在电阻内部呈现从低电势端到高电势端的梯度分布，从而在电阻两端产生了电势差，这就是电阻的电压降。同样电流下，电阻对中和作用的阻力越大，其两端电压降也越大。
因此，用R=V/I来衡量线性电阻（电压降与通过的电流成正比）的阻力大小。
对交流信号则表达为：R=v(t)/i(t)。
注意，也有非线性电阻的概念，其非线性有电压影响型、电流影响型等。
电阻器由电阻体、骨架和引出端三部分构成（实芯电阻器的电阻体与骨架合二为一），而决定阻值的只是电阻体。对于截面均匀的电阻体，电阻值为 式中ρ为电阻材料的电阻率（欧·厘米）；L为电阻体的长度（厘米）；A为电阻体的截面积（平方厘米）。
薄膜电阻体的厚度d很小，难于测准,且ρ又随厚度而变化，故把视为与薄膜材料有关的常数，称为膜电阻。实际上它就是正方形薄膜的阻值，故又称方阻 (欧/方)。对于均匀薄膜
式中W为薄膜的宽度（厘米）。通常Rs应在一有限范围内，Rs太大会影响电阻器性能的稳定。因此圆柱形电阻体以刻槽方法，平面形电阻体用刻蚀迂回图形的方法来扩大其阻值范围，并进行阻值微调。
伏安特性是用图形曲线来表示电阻端部电压和电流的关系，当电压电流成比例时（特性为直线），称为线性电阻，否则称为非线性电阻。
参数与特性 表征电阻特性的主要参数有标称阻值及其允许偏差、额定功率、负荷特性、电阻温度系数等。
2、电感
电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。
电感的原理：电感——电势能→电流→磁场能，&磁场能→电势能（若有负载，则→电流）。
当电源电势加在电感线圈两端，电荷在电势差作用下流动——形成了电流，电流转变磁场，这称为“充磁”过程。若被充磁电感线圈两端的电源电势差撤销，且电感线圈外接有负载，则磁场能在衰减的过程中转换为电能（如负载为电容，则为电场能；若负载为电阻，则为电流），这称为“去磁”过程。
衡量电感线圈充磁多少的单位是磁链——Ψ。电流越大，电感线圈被冲磁链就越多，即磁链与电流成正比，即Ψ=L*I。对一个指定电感线圈，L是常量。
因此，用L=Ψ/I表达电感线圈的电磁转换能力，称L为电感量。电感量的微分表达式为：L=dΨ(t)/di(t)。
根据电磁感应原理，磁链变化产生感应电压，磁链变化越大则感应电压越高，即：v(t)=d dΨ(t)/dt。
综合上面两公式得到：v(t)=L*di(t)/dt，即电感的感应电压与电流的变化率（对时间的导数）成正比，电流变化越快则感应电压越高。
3、电容 两个相互靠近的导体，中间夹一层不导电的绝缘介质，这就构成了电容器。当电容器的两个极板之间加上电压时，电容器就会储存电荷。电容器的电容量在数值上等于一个导电极板上的电荷量与两个极板之间的电压之比。电容器的电容量的基本单位是法拉(F)。在电路图中通常用字母C表示电容元件。
电容的原理：电势能→电流→电场能，电场能→电流。
当电源电势加在电容的两个金属极板上，正负电荷在电势差作用下分别向电容两个极板聚集而形成电场，这称为“充电”过程。若被充电电容两端的电源电势差撤销，且电容外接有负载，则电容两端的电荷在其电势差下向外流走，这称为“放电”过程。电荷在向电容聚集和从电容两个极板向外流走的过程中，电荷的流动就形成了电流。
要特别注意，电容上的电流并不是电荷真的流过电容两个极板间的绝缘介质，而只是充电过程中电荷从外部向电容两个极板聚集形成的流动，以及放电过程中电荷从电容两个极板向外流走而形成的流动。也就是说，电容的电流其实是外部电流，而非内部电流，这与电阻、电感都不一样。
衡量电容充电多少的单位是电荷数——Q。电容极板间电势差越大，说明电容极板被冲电荷越多，即电荷数与电势差（电压）成正比，即Q=C*V。对指定电容，C是常量。
因此，用C=Q/V表达电容极板贮存电荷的能力，称C为电容量。
电容量的微分表达式为：C=dQ(t)/dv(t)。
因为电流等于单位时间内电荷数的变化量，即i(t)=dQ(t)/dt，综合上面两个公式得到：i(t)=C*dv(t)/dt，即电容电流与其上电压的变化率（对时间的导数）成正比，电压变化越快则电流越大。
小结：v(t)=L*di(t)/dt
表明电流变化形成了电感的感应电压（电流不变则没有感应电压形成）。
i(t)=C*dv(t)/dt表明电压变化形成了电容的外部电流（实际是电荷量变化。电压不变则没有电容的外部电流形成）。
三、元件对信号相位的改变
首先要提醒，相位的概念是针对正弦信号而言的，直流信号、非周期变化信号等都没有相位的概念。
1、电阻上的电压电流同相位
因为电阻上电压v(t)=R*i(t)，若i(t)=sin(ωt+θ)，则v(t)=R*
sin(ωt+θ)。所以，电阻上电压与电流同相位。
2、电感上的电流落后电压90°相位
因为电感上感应电压v(t)=L*di(t)/dt，若i(t)=sin(ωt+θ)，则v(t)=L*cos(ωt+θ)。所以，电感上电流落后感应电压90°相位，或者说感应电压超前电流90°相位。
直观理解：设想一个电感与电阻串联充磁。从充磁过程看，充磁电流的变化引起磁链的变化，而磁链的变化又产生感应电动势和感应电流。根据楞次定律，感应电流方向与充磁电流相反，延缓了充磁电流的变化，使得充磁电流相位落后于感应电压。
3、电容上的电流超前电压90°相位
因为电容上电流i(t)=C*dv(t)/dt，若v(t)=sin(ωt+θ)，则i(t)=L*cos(ωt+θ)。
所以，电容上电流超前电压90°相位，或者说电压落后电流90°相位。
直观理解：设想一个电容与电阻串联充电。从充电过程看，总是先有流动电荷（即电流）的积累才有电容上的电压变化，即电流总是超前于电压，或者说电压总是落后于电流。
下面的积分方程能体现这种直观性：
v(t)=(1/C)*∫i(t)*dt=(1/C)*∫dQ(t)，即电荷变化的积累形成了电压，故dQ(t)相位超前v(t)；而电荷积累的过程就是电流同步变化的过程，即i(t)与dQ(t)同相。因此i(t)相位超前于v(t)。
四、元件相位差的应用
——RC文氏桥、LC谐振过程的理解
无论RC文氏桥，还是LC的串联谐振、并联谐振，都是由电容或/和电感容元件的电压、电流相位差引起的，就像机械共振的节拍一样。
当两个频率相同、相位相位的正弦波叠加时，叠加波的幅度达到最大值，这就是共振现象，在电路里称为谐振。
两个频率相同、相位相反的正弦波叠加，叠加波的幅度会降到最低，甚至为零。这就是减小或吸收振动的原理，如降噪设备。
当一个系统中有多个频率信号混合时，如果有两个同频信号产生了共振，那么这个系统中其它振动频率的能量就被这两个同频、同相的信号所吸收，从而起到了对其它频率的过滤作用。这就是电路中谐振过滤的原理。
谐振需要同时满足频率相同和相位相同两个条件。电路如何通过幅度-频率特性选择频率的方法以前在RC文氏桥中讲过，LC串并联的思路与RC相同，这里不再赘述。
下面我们来看看电路谐振中相位补偿的粗略估计（更精确的相位偏移则要计算）
1、RC文氏桥的谐振（图1）
若没有C2，正弦信号Uo的电流由C1→R1→R2，通过R2上压降形成Uf输出电压。由于支路电流被电容C1移相超前Uo 90°，这超前相位的电流流过R2（电阻不产生相移！），使得输出电压Uf电压超前于Uo
90°。
在R2上并联C2，C2从R2取得电压，由于电容对电压的滞后作用，使得R2上电压也被强制滞后。（但不一定有90°，因为还有C1→R1→C2电流对C2上电压即Uf的影响，但在RC特征频率上，并联C2后Uf输出相位与Uo相同。） 小结：并联电容使得电压信号相位滞后，称为电压相位的并联补偿。
2、LC并联谐振（图2）
若没有电容C，正弦信号u通过L感应到次级输出Uf，Uf电压超前于u 90°；在L初级并联电容C，由于电容对电压的滞后作用，使得L上电压也被强制滞后90°。因此，并联C后Uf输出相位与u相同。
3、LC串联谐振（图3）
对于输入正弦信号u，电容C使得串联回路中负载R上的电流相位超前于u 90°，电感L则使得同一串联回路中的电流相位再滞后90°二者相位偏移刚好抵消。因此，输出Uf与输入u同相。
总 结：
（注意，相位影响不一定都是90°，与其它部分相关，具体则要计算）
串联电容使得串联支路电流相位超前，从而影响输出电压相位。
并联电容使得并联支路电压相位滞后，从而影响输出电压相位。
串联电感使得串联支路电流相位滞后，从而影响输出电压相位。
并联电感使得并联支路支路电压超前，从而影响输出电压相位。
更简洁的记忆：
电容使电流相位超前，电感使电压相位超前。（均指元件上的电流或电压）
电容——电流超前，电感——电压超前。
lc电路的电压电流相位计算_解释说明
lc电路的电压电流相位计算 解释说明
1. 引言
1.1 概述
LC电路是由电感和电容组成的二阶线性电路，它在电子工程中具有重要的应用。在LC电路中，电压和电流之间存在着相位差。准确计算LC电路中的电压和电流的相位差，对于分析和设计各种电子设备都具有重要意义。
1.2 文章结构
本文将首先介绍LC电路的基础知识，包括对于电容和电感的简单介绍以及LC电路的基本特性。然后将详细讨论在LC电路中计算电压和电流相位差的方法。接下来，我们将通过数值计算与实例分析来验证所提出的相位计算方法，并进行误差分析。最后，文章将总结研究结果并展望未来可能的改进方向。
1.3 目的
本文旨在系统全面地介绍LC电路中的相位计算方法，并通过数值模拟与实例分析验证其准确性和适用性。通过研究相位差计算方法，能够更深入地理解LC电路中信号传输过程，并为相关领域研究者提供参考与借鉴。此外，本文也将探讨现有方法的局限性和不足之处，提出可能的改进方向，为未来的研究提供一定的启示。
2. LC电路基础知识：
2.1 电容和电感简介
在LC电路中，电容和电感是两个重要的元件。电容是一种可以存储电荷的设备，由两个导体之间的绝缘介质隔开。当加上电压时，正极的能量会流向负极并存储在电场中。而电感则是一种可以存储磁场能量的元件，通常由线圈或盘式导线组成。当通过一个具有自感的线圈时，在其内部产生一个磁场。
2.2 LC电路的基本特性
LC电路是由一个线圈（L）和一个电容器（C）组成，在交流源驱动下生成振荡信号。这种特殊结构使得LC电路具有共振频率（Resonant Frequency），即系统对特定频率输入信号表现出最大响应。在该频率下，电流和电压会发生相位差，并且系统呈现出最大幅值。
2.3 电压和电流相位差的概念
相位差是指波形之间在时间上错开的程度。在LC电路中，从理论上来说，当系统达到共振状态时，当输入信号达到峰值时，载波信号也会达到至高点。
电容移相原理
电容移相原理
电容移相是指在交流电路中，通过电容器的作用使得电压和电流的相位发生变化的一种现象。在电路中，电容器是一种存储电荷的元件，其特性在交流电路中会产生一些特殊的效应，其中包括电容移相。
首先，我们来看一下电容器的基本特性。电容器是由两个导体之间的绝缘介质组成的，当电压施加在电容器上时，正电荷会聚集在一个导体上，而负电荷则会聚集在另一个导体上，这样就形成了电场。电容器的电容值取决于其几何尺寸和介质的性质，一般用法拉德（F）作为单位。
在交流电路中，电容器的作用主要体现在对电流的相位进行移动。当交流电压施加在电容器上时，电容器内部会产生电流，这个电流与电压的相位关系是存在一定的滞后或超前的。具体来说，当电压达到峰值时，电流并不会立即达到峰值，而会有一定的延迟。这种现象就是电容移相的表现。
电容移相的原理可以用简单的数学公式来表示。在交流电路中，电压和电流的关系可以用以下公式来描述：
I = C dV/dt。
其中，I表示电流，C表示电容值，dV/dt表示电压随时间的变化率。从这个公式可以看出，电流的变化受到电压变化的影响，而电压的变化率又受到电流的影响，这样就形成了电压和电流之间的相位差。
电容移相的应用非常广泛，特别是在交流电路中。通过合理地设计电容器的参数和位置，可以实现对电路中电压和电流的相位进行调节，从而实现对电路性能的优化。比如，在无功功率补偿中，通过电容器的移相作用，可以实现对电网的无功功率的补偿，从而提高电网的功率因数，减少能耗。 总之，电容移相是交流电路中一个重要的现象，它通过电容器的特性实现了对电压和电流相位的调节，为电路的稳定性和性能优化提供了重要的手段。在实际应用中，合理地利用电容移相原理，可以发挥出更多的电路设计和优化的潜力。
电感电容之电压电流相位
电感电容之电压电流相位
由于Sin[ωt]在求导或积分后会出现Sin[ωt±90°]，所以对于
接上了正弦波的电感、电容，横坐标为ωt时可以观察到波形超
前滞后的现象，直接从静态的函数图上看不太容易理解，还是
做成动画⽐较好。
下图是电感的，⽤红⾊表⽰电压，蓝⾊表⽰电流。如果接上
理想的直流电压表、直流电流表，可以观察到电压的变化超前
于电流，电流的变化滞后于电压。时间增加时，纵坐标轴及时间原点会随着波形⼀起往左移动。
如果把波形画在⽮量图右⽅，就是下⾯这种动画，但横坐标
右⽅是过去存在的波形，指向过去，是-ωt。虽然波形反过来
了，但电压的变化仍然超前于电流，电流的变化仍然滞后于电
压。时间原点⼀直随着波形往右⽅移动，函数图中的纵坐标轴
并未与横坐标交于原点，交点所代表的时间⼀直在增加。如果不注意，超前滞后的判断很容易出错。
理解超前滞后这⼀概念⽤相量图是最好的，从测量数据来观
察或者从静态波形上观察都不太直观⽽且容易出错。下图是电
容的。电压的变化滞后于电流，电流的变化超前于电压。坐标
系右⽅是未来，左⽅是过去。
横坐标是-ωt时，电容的电压的变化仍然滞后于电流，电流的
变化仍然超前于电压。因为此坐标系左⽅是未来，⽽右⽅是过去。
下图是电阻的。电压函数电流函数同相。
下图是三者串联的情况，没画相量图和波形图。但从指针的
变化可以判断：电流相同时，电感和电容的电压函数反相。
没画总电压，因为总电压有可能超前于总电流，也有可能滞
后于总电流，也有可能两者同相，同相时为谐振状态。
以前还做过这种，元件右边标的是电压电流的参考⽅向。⽤
不同的颜⾊描述电压的⼤⼩，蓝⾊>黄⾊>红⾊；⽤不同的粗细
和箭头描述电流的⼤⼩和⽅向，⽽且把电感、电容充能的效果
也做进去了，电流最⼤时电感磁场能最⼤，电容电场能最⼩。
但是，就解释超前滞后这⼀概念的话，指针表的动画更直观。
交流电路中的电感电容和电阻的作用
交流电路中的电感电容和电阻的作用
交流电路中的电感、电容和电阻的作用
交流电路中的电感、电容和电阻是三个基本的元件，它们在交流电路中发挥着重要的作用。本文将详细探讨这三个元件在交流电路中的作用以及其相互之间的关系。
一、电感的作用
电感是由螺线圈或线圈产生的，当电流通过电感时，会产生磁场。在交流电路中，电感可以用来限制电流的变化速度。当电流变化时，电感会阻碍电流的变化，使得电流逐渐增加或减小。这种特性使电感称为频率选择性元件。
在交流电路中，电感的主要作用有：
1. 限制电流的变化速度：电感抑制电流的快速变化，使得交流电流呈现较为稳定的特性。
2. 储存电能：当电流变化时，电感将电能存储在磁场中，然后释放回电路中。这种储能和释能的特性在电路中起到平稳电流的作用。
3. 延迟电流相位：电感在电路中引起电流和电压之间的相位差，从而改变交流电路的电学特性，如延迟电流相位。
二、电容的作用 电容由两个导体板和之间的介质组成，当电压施加在电容上时，会在导体板之间形成电场。在交流电路中，电容可以用来储存电荷并释放。
在交流电路中，电容的主要作用有：
1. 储存电能：电容可以将电能存储在电场中，在需要时释放回电路中。这种储能和释放的特性在电路中起到平稳电压的作用。
2. 阻碍直流电流：电容在交流电路中可以通过充电和放电来传递电流，但对直流电流具有很高的阻抗，相当于断路。
3. 改变电流相位：电容可以引起交流电路中电流和电压的相位差，从而改变交流电路的电学特性，如提前电流相位。
三、电阻的作用
电阻是电流通过时产生电压降的元件，在交流电路中起到限制电流流动的作用。电阻的大小可以通过欧姆定律来描述，即V=IR，其中V是电压，I是电流，R是电阻。
在交流电路中，电阻的主要作用有：
1. 限制电流流动：电阻通过阻碍电流的流动引起电压降，从而限制电流的大小。
2. 耗散电能：电阻将电流转化为热能进行耗散，这种特性使得电阻可以用来控制电路中的功率。 3. 改变电路特性：电阻在交流电路中会引起电压和电流的相位一致，并且不引起相位变化。
电阻、电感、电容对信号相位的改变
电阻、电感、电容对信号相位的改变
相位的概念是针对正弦信号而言的，直流信号、非周期变化信号等都没有相位的概念。
1、电阻上的电压电流同相位
因为电阻上电压v(t)=R*i(t)，若i(t)=sin(ωt+θ)，则v(t)=R* sin(ωt+θ)。
所以，电阻上电压与电流同相位。
2、电感上的电流落后电压90°相位
因为电感上感应电压v(t)=L*di(t)/dt，若i(t)=sin(ωt+θ)，则v(t)=L*cos(ωt+θ)。
所以，电感上电流落后感应电压90°相位，或者说感应电压超前电流90°相位。
直观理解：设想一个电感与电阻串联充磁。从充磁过程看，充磁电流的变化引起磁链的变化，而磁链的变化又产生感应电动势和感应电流。
根据楞次定律，感应电流方向与充磁电流相反，延缓了充磁电流的变化，使得充磁电流相位落后于感应电压。
3、电容上的电流超前电压90°相位
因为电容上电流i(t)=C*dv(t)/dt，若v(t)=sin(ωt+θ)，则i(t)=L*cos(ωt+θ)。
所以，电容上电流超前电压90°相位，或者说电压落后电流90°相位。
直观理解：设想一个电容与电阻串联充电。从充电过程看，总是先有流动电荷（即电流）的积累才有电容上的电压变化，即电流总是超前于电压，或者说电压总是落后于电流。
下面的积分方程能体现这种直观性：
v(t)=(1/C)*∫i(t)*dt=(1/C)*∫dQ(t)
即电荷变化的积累形成了电压，故dQ(t)相位超前v(t)；而电荷积累的过程就是电流同步变化的过程，即i(t)与dQ(t)同相。因此i(t)相位超前于v(t)。

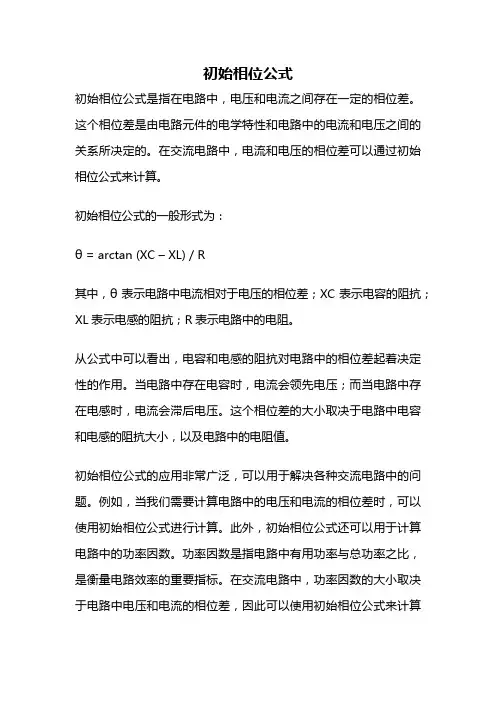

初始相位公式
初始相位公式
初始相位公式是指在电路中，电压和电流之间存在一定的相位差。这个相位差是由电路元件的电学特性和电路中的电流和电压之间的关系所决定的。在交流电路中，电流和电压的相位差可以通过初始相位公式来计算。
初始相位公式的一般形式为：
θ = arctan (XC – XL) / R
其中，θ表示电路中电流相对于电压的相位差；XC表示电容的阻抗；XL表示电感的阻抗；R表示电路中的电阻。
从公式中可以看出，电容和电感的阻抗对电路中的相位差起着决定性的作用。当电路中存在电容时，电流会领先电压；而当电路中存在电感时，电流会滞后电压。这个相位差的大小取决于电路中电容和电感的阻抗大小，以及电路中的电阻值。
初始相位公式的应用非常广泛，可以用于解决各种交流电路中的问题。例如，当我们需要计算电路中的电压和电流的相位差时，可以使用初始相位公式进行计算。此外，初始相位公式还可以用于计算电路中的功率因数。功率因数是指电路中有用功率与总功率之比，是衡量电路效率的重要指标。在交流电路中，功率因数的大小取决于电路中电压和电流的相位差，因此可以使用初始相位公式来计算功率因数。
除了在交流电路中的应用外，初始相位公式还可以用于解决其他电路问题。例如，在直流电路中，当电路中存在电感时，电路中的电流会产生自感电动势，从而影响电路的稳定性。此时，可以使用初始相位公式来计算电路中电感的阻抗，并据此选择合适的电阻值来稳定电路。
初始相位公式是电路分析中非常重要的公式之一，可以用于解决各种电路问题。在实际应用中，我们需要根据具体电路的情况选择合适的公式和方法，以确保电路的正常工作和性能优化。
电感元件电压电流的相位关系
电感元件电压电流的相位关系
电感电压电流相位关系：电流总是滞后电压90度，电压超前电流90度。电感的基本特性是阻碍电流的变化，所以电流总是滞后电压90度。电容器是一种能储存电荷的容器，电流总是超前电压90度。当电感元件交流电流过电容器时，电感元件两端的电压相位会滞后电流90度；当流过电感时，电感元件两端的电压相位会超前电流90度。另外，当交流电流过电阻时，电压和电流是同相位的，即相位差为0。电感元件两端的电压，除了电感量L以外，与电阻元件R不同，它不是取决于电流i本身，而是取决于电流对时间的变化率。电流变化愈快，电感两端的电压愈大，反之则愈小。据此，在稳态情况下，当电流为直流时，电感两端的电压为零；当电流为正弦波时，电感两端的电压也是正弦波，但在相位上要超前电流；当电流为周期性等腰三角形波时，电压为矩形波，如此等等。总的来说，电感两端的电压波形比电流变化得更快，含有更多的低频成分。
电感器：
电感器是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。
电容移相原理 2
电容移相原理
在电路中，电容被用来存储电荷并且可以将信号的相位进行移动。电容的移相原理可以通过以下方式进行解释：
1.电容的基本特性：电容是由两个导体板之间隔以绝缘材料（电介质）而构成的。当电容器被连接到电源时，正电荷将聚集在一极板上，而负电荷将聚集在另一极板上，形成电场。这个电场会储存能量，当切断电源时，电容器将释放储存的电荷。
2.电容器的充电和放电：当电容器与一个交流电源相连接时，它会周期性地充电和放电。当电流通过电容器时，电荷会沿着电流方向在极板之间移动。当电流方向改变时，电荷开始在相反的方向上移动。这种交替的充放电过程导致电容器在电路中具有移相的能力。
3.电容器的相位移动：当一个正弦信号通过电容器时，电流和电压之间的相位差会发生变化。具体来说，随着频率的增加，电流的相位差向前移动，而电压的相位差则向后移动。这是因为在电容器中，电流会先进行相位移动，然后电压才会跟随进行相位移动。
4.应用领域：电容器的相位移动特性在许多领域中得到广泛应用。例如，在音频和视频信号处理中，相位移可以用于实现音频的延迟效果，或者在视频处理中进行图像的时钟同步。此外，在电力系统中，相位移也可用于控制变压器和电机的启动和运行。
总结起来，电容具有移相的能力，可以在电路中改变信号的相位。电容器的相位移动特性广泛应用于各个领域，从而实现不同的功能要求。
理解电路中的电流相位差与电压相位差
理解电路中的电流相位差与电压相位差
当我们学习电路理论时，经常会遇到电流相位差和电压相位差这两个概念。电流相位差和电压相位差是描述电路中不同信号之间的时间差异的方式。在电路中，电流相位差和电压相位差可以用来分析电路的性质和行为。
首先，我们来讲解电流相位差。电流相位差是指两个电流信号之间的时间差异。在交流电路中，电流信号常常不同相。这是因为电路中的电感元件和电容元件会引起电流信号的滞后或超前。当电阻、电感和电容三个元件同时存在于电路中时，会发生电流相位差。
电感元件（如电感线圈）会使电流信号滞后于电压信号，这是因为当电感元件中的电流发生变化时，电感线圈会产生逆电动势，从而抵消电源电压。这种滞后效应会导致电流相对于电压有一个负的相位差。
另一方面，电容元件（如电容器）会使电流信号超前于电压信号。这是因为电容器可以存储电荷，当电流变化时，电容器会释放出储存的电荷，并产生电压。这种超前效应会导致电流相对于电压有一个正的相位差。
相位差的存在对于电路的性质和行为有着重要影响。例如，在交流电路中，电感元件和电容元件之间的相位差会导致电压和电流之间存在时间上的差异。这导致了电路中的阻抗和功率的变化。
当电路中存在电感元件时，阻抗会随频率的变化而变化。这是因为电感元件会导致电流滞后于电压，从而导致阻抗随频率增加而增加。这种现象称为电感的感抗。类似地，当电路中存在电容元件时，阻抗会随频率的变化而变化。这是因为电容元件会导致电流超前于电压，从而导致阻抗随频率减小而减小。这种现象称为电容的容抗。
此外，相位差对电路中的功率也有影响。在交流电路中，电流和电压之间的相位差会导致功率的变化。如果电流和电压不同相，即存在相位差，功率会因此受到影响。当相位差为正时，功率是正的，并且能量从电源传输到负载。当相位差为负时，功率是负的，并且能量从负载返回到电源。
通过理解电流相位差和电压相位差，我们可以更好地理解电路中的性质和行为。相位差不仅是电路分析的重要参数，也是我们解决电路问题和设计电路的关键因素。因此，深入理解电路中的相位差对于我们在电子领域的学习和应用至关重要。
电感电容相位差
电感电容相位差
一、概述
电感和电容是电路中常见的两种元件，它们分别负责存储和释放电能。在交流电路中，电感和电容之间存在相位差，这对于电路的工作特性具有重要影响。本文将详细介绍电感电容相位差的概念、原理、计算方法以及在电路中的应用。
二、电感和电容的基本概念
1. 电感
电感是指导体中的电流通过产生的磁场所嵌套的磁链与电流成正比的比例关系。电感的单位是亨利（H），常用符号为L。电感的主要作用是存储电能，并抵抗电流的变化。
2. 电容
电容是指导体之间储存电荷的能力。当电容两端施加电压时，会在电容板之间形成电场，并存储电能。电容的单位是法拉（F），常用符号为C。
三、电感电容相位差的原理
电感电容相位差是指在交流电路中，电感和电容之间电流和电压的相位差。在理解电感电容相位差之前，我们需要先了解交流电路中的重要概念——角频率。
1. 角频率
角频率是交流电信号中的一个重要参数，用来描述电信号的变化速度。角频率表示单位时间内电信号变化了多少个周期。角频率的单位是弧度/秒，常用符号为ω。 2. 交流电路中的电压和电流
在交流电路中，电压和电流是随时间变化的，并可以用正弦函数来表示。电压和电流的波形可以用振幅、角频率和相位来描述。
3. 电感和电容的阻抗
电感和电容对交流电有不同的阻碍作用，可以用阻抗来描述。电感的阻抗与角频率成正比，电容的阻抗与角频率成反比。
4. 电感电容相位差的计算方法
电感电容相位差可以通过以下公式计算：
相位差(θ) = arctan(电感的阻抗/电容的阻抗)
四、电感电容相位差的应用
电感电容相位差在电路中具有重要的应用和影响，以下是其中的几个方面：
1. 滤波器
电容和电感结合可以组成滤波器，用于从信号中滤除不需要的频率成分。相位差的变化会影响滤波器的特性，因此电感和电容的选择需要充分考虑相位差的影响。
2. 相位控制
相位差可以用来控制电路中信号的相对相位。通过调整电容或电感的数值，可以实现对相位的控制，用于各种信号处理和传输系统中。
