稳压管电路
1.设两稳压管稳压值V Z1=5.5V，V Z2=8.5V，求输出电压U O的值。
2.已知稳压管的稳压值U Z=6V,U I=10V,稳定电流的最小值I zmin=5mA.求U O1和U O2各为多少。
3.若U Z=6V,U I=10V,求电流I、I L和I Z、U O
4. 若U Z=5V,U I=20V,求电流I L、U O
稳压管型号_标号对照表
稳压管型号标号对照表 代号参数代号参数代号参数代号参数 2B1 1.9V-2.1V4B1 3.7V-3.9V6B1 5.5V-5.8V9B18.3V-8.7V 2B2 2.0V-2.2V4B2 3.8V-4.0V6B2 5.6V-5.9V9B28.5V-8.9V 2B3 2.1V-2.3V4B3 3.9V-4.1V6B3 5.7V-6.0V9B38.7V-9.1V 2C1 2.2V-2.4V4C1 4.0V-4.2V6C1 5.8V-6.1V9C18.9V-9.3V 2C2 2.3V-2.5V4C2 4.1V-4.3V6C2 6.0V-6.3V9C29.1V-9.5V 2C3 2.4V-2.6V4C3 4.2V-4.4V6C3 6.1V-6.4V9C39.3V-9.7V 3A1 2.5V-2.7V5A1 4.3V-4.5V7A1 6.3V-6.6V11A19.5V-9.9V 3A2 2.6V-2.8V5A2 4.4V-4.6V7A2 6.4V-6.7V11A29.7V-10.1V 3A3 2.7V-2.95A3 4.5V-4.7V7A3 6.6V-6.9V11A39.9V-10.3V 3B1 2.8V-3.0V5B1 4.6V-4.8V7B1 6.7V-7.0V11B110．2V-10．6V 3B2 2.9V-3.1V5B2 4.7V-4.9V7B2 6.9V-7.2V11B210．4V-10．8V 3B3 3.0V-3.2V5B3 4.8V-5.0V7B37.0V-7.3V11B310．7V-11．3V 3C1 3.1V-3.3V5C1 4.9V-5.1V7C17.2V-7.6V11C110．9V-11．3V 3C2 3.2V-3.4V5C2 5.0V-5.2V7C27.3V-7.7V11C211．1V-11．6V 3C3 3.3V-3.5V5C3 5.1V-5.3V7C37.5V-7.9V11C311．4V-11．9V 4A1 3.4V-3.6V6A1 5.2V-5.4V9A17.7V-8.1V12A111．6V-12．1V 4A2 3.5V-3.7V6A2 5.3V-5.5V9A27.9V-8.3V12A211．8V-12．4V 4A3 3.6V-3.8V6A3 5.4V-5.7V9A38.1V-8.5V12A312．2V-12．7V 常用5W稳压管参数 二极管1N53335W\3.3V 二极管1N5333A5W\3.3V 二极管1N5333B5W3.3V 二极管1N53345W\3.6V
齐纳二极管(稳压二极管)工作原理及主要参数
齐纳二极管(稳压二极管)工作原理及主要参数 齐纳二极管也叫稳压二极管.一般二极管处于逆向偏压时，若电压超过PIV(逆向峰值电压)值时二极管将受到破坏，这是因为一般二极管在两端的电位差既高之下又要通过大量的电流，此时所产生的功率所衍生的热量足以使二极管烧毁。 齐纳二极管就是专门被设计在崩溃区操作，是一个具有良好的功率散逸装置，可以当做电压参考或定电压组件。若利用齐纳二极管作为电压调节器，将使附载电压保持在Vz附近且几乎唯一定值，不受附载电流或电源上电压变动影响。一般二极管之崩溃电压，在制作时可以随意加以控制，所以一般齐纳二极管之崩电压(Vz)从数伏特至上百伏特都有。一般齐纳二极管在特性表或电路上除了标住Vz外，均会注明Pz也就是齐纳二极管所能承受之做大功率，也可由Pz=Vz*Iz 换算出奇纳二极管可通过最大电流Iz。dz3w上有个在线计算器,电路设计时可以用来计算稳压二极管的相关参数. 齐纳二极管工作原理 齐纳二极管主要工作于逆向偏压区，在二极管工作于逆向偏压区时，当电压未达崩溃电压以前，二极管上并不会有电流产生，但当逆向电压达到崩溃电压时，每一微小电压的增加就会产生相当大的电流，此时二极管两端的电压就会保持于一个变化量相当微小的电压值(几乎等于崩溃电压)，下图为齐纳二极管之电压电流曲线，可由此应证上述说明。 齐纳二极管(又叫稳压二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性,稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。 在通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直
稳压管对照表
美标稳压二极管型号1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9 1N4731 4V3 1N4732 4V7 1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V
1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V 1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V 需要规格书请到以下地址下载， https://www.360docs.net/doc/b611174545.html,/products/Rectifiers/Diode/Zener/ 经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N 系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V 的型号与电压的对照值，希望对大家有用 1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9
1N4732 4V7 1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V
分析稳压二极管的工作原理及其限流电阻的公式推导
分析稳压二极管的工作原理及其限流电阻的公式推导 一、二极管主要参数 在实际应用中选择适当的二极管对电路的设计很重要，不同用途的二极管有不同的结构，有不同的参数要求：不同用途的二极管对二极管参数的要求也不同。二极管的主要参数如下： 1、最大整流电流；二极管的最大整流电流是指在规定测试温度下，二极管允许通过的最大平均大流。二极管在正常工作时，平均工作电流不应超过此值，二则会损坏二极管。 2、最大反向峰值电压：最大反向峰值电压是指在二极管工作时允许承受的最大反向电压 3、最大正向浪涌电流：最大正想浪涌电流时二极管允许流过的过量的正向电流，表示二极管承受非正常工作电流（浪涌电流不是经常出现，只是偶然出现）的能力。一般测试时，规定一个50Hz的浪涌电流。 4、反向电流：指二极管在未击穿是的反向电流（后续会介绍），一般规定在是温度25°C时进行测试。 5、反向恢复时间：当二极管两端电压从正向电压变为反向电压时，理想情况是电流能瞬时截止，但是实际要延迟一段时间，这段时间久成为反向恢复时间。 不同用途的二极管对各种参数的要求不同，表（1-1）和表（1-2）列出了二极管的参数，以供参考 二、极管的种类 二极管的种类有很多，出了普通的二极管和整流二极管外，还有利用特殊工艺制造的具有各种不同用途的二级管，如稳压管（齐纳二极管）、光敏二极管，发光二极管等。 下面，主要介绍的是在电路中最常见的二极管的一种——稳压二极管 三、稳压二极管及其工作原理 我们都知道，二极管加反响偏置电压时，如果反向电压达到UBR,则二极管会产生击穿。击穿时反向电流迅速增加，但是此时二极管两端的电压变化很小。稳压就是根据PN结的这一特性，经特殊工艺制造的。稳压管又称齐纳二极管。使用稳压管可以提供一个较为固定的稳定电压。
稳压二极管型号对照表
稳压二极管型号对照表 美标稳压二极管型号 1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9 1N4731 4V3 1N4732 4V7 1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V 1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V 需要规格书请到以下地址下载， https://www.360docs.net/doc/b611174545.html,/products/Rectifiers/Diode/Zener/ 经常看到很多板子上有M记的铁壳封装的稳压管，都是以美标的1N系列型号标识的，没有具体的电压值，刚才翻手册查了以下3V至51V的型号与电压的对照值，希望对大家有用 1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9 1N4731 4V3
1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5 1N4738 8V2 1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V 1N4752 33V 1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V DZ是稳压管的电器编号，是和1N4148和相近的，其实1N4148就是一个0.6V 的稳压管，下面是稳压管上的编号对应的稳压值，有些小的稳压管也会在管体上直接标稳压电压，如5V6就是5.6V的稳压管。 1N4728A 3.3 1N4729A 3.6 1N4730A 3.9 1N4731A 4.3 1N4732A 4.7 1N4733A 5.1 1N4734A 5.6 1N4735A 6.2 1N4736A 6.8 1N4737A 7.5 1N4738A 8.2 1N4739A 9.1 1N4740A 10 1N4741A 11 1N4742A 12
(完整word版)【硬件设计】稳压管工作原理
【硬件设计】稳压二极管工作原理介绍 现在常用的稳压管的主要材料是半导体硅。 在硅稳压管的反向电压击穿区内，电流变化很大，而其电压基本不变。 在小于5V的稳压管，主要是齐纳击穿，大于7V的稳压管，主要是雪崩击穿，在5—7V间，两种击穿同时存在。 要理解稳压二极管的工作原理，只要了解二极管的反向特性就行了。所有的晶体二极管,其基本特性是单向导通。就是说，正向加压导通，反向加压不通。这里有个条件就是反向加压不超过管子的反向耐压值。那么超过耐压值后是什么结果呢？一个简单的答案就是管子烧毁。但这不是全部答案。试验发现，只要限制反向电流值（例如，在管子与电源之间串联一个电阻），管子虽然被击穿却不会烧毁。而且还发现，管子反向击穿后，电流从大往小变，电压只有很微小的下降，一直降到某个电流值后电压才随电流的下降急剧下降。正是利用了这个特性人们才造出了稳压二极管。使用稳压二极管的关键是设计好它的电流值。 稳压二极管(齐纳二极管,Zener diode)： 是一种专门工作于反向(崩溃，Breakdown)区域的二极管，如有一适量的电流流经此二极管，则其两端点间产生一固定不变的电压，名为：”稳压电压”，由于其电压稳定，故被广泛用于稳压电路或用作参考电压源。 崩溃现象： 在PN结上，加以反向电压时，反向电流很小，叫反向饱和电流，当反向电压加大到一定值时，反向电流会突然增加，这现象叫PN结的击穿。 电路符号和曲线图： 理想的等效实际的等效
工作原理： 稳压二极管特性曲线中，当反向电压达到击穿电压后，二极管由截止转为导通，此时的电流为最低稳压电流IZ(Min)，而形成的电压为最低稳压电压VZ(Min)，如继续加大反向电压，则电流便急速变大，但稳压二极管有一定的最大可通过电流IZ(Max)，若通过的电流超过IZ(Max)，会损坏此二极管。(简单来说：反向电压到达VZ后，相对电流不断增加，电压变化却很少。)，如下图： 、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、 什么是稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:，稳压二极管是一种用于稳定电压的单PN结二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上，反向电阻降低到一个很少的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。 稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。 稳压管的应用： 1、浪涌保护电路(如图2)：稳压管在准确的电压下击穿，这就使得它可作为限制或保护之元件来使用，因为各种电压的稳压二极管都可以得到，故对于这种应用特别适宜。图中的稳压二极管D是作为过压保护器件。只要电源电压VS超过二极管的稳压值D就导通。使继电器J吸合负载RL就与电源分开。

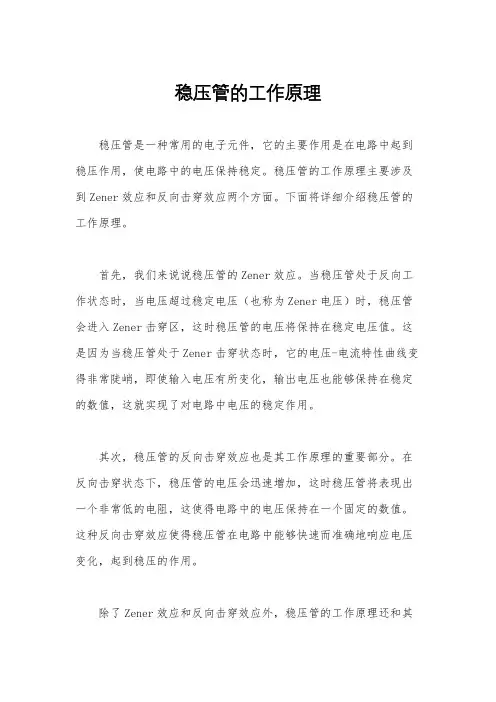

稳压二极管工作原理
稳压二极管工作原理 一、稳压二极管原理及特性 一般三极管都是正向导通，反向截止；加在二极管上的反向电压如果超过二极管的承受能力，二极管就要击穿损毁。但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好；只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。 稳压管的型号有2CW、2DW 等系列，它的电路符号如图5－17所示。 稳压管的稳压特性，可用图5一18所示伏安特性曲线很清楚地表示出来。 稳压管是利用反向击多区的稳压特性进行工作的，因此，稳压管在电路中要反向连接。稳压管的反向击穿电压称为稳定电压，不同类型稳压管的稳定电压也不一
样，某一型号的稳压管的稳压值固定在口定范围。例如：2CW11的稳压值是3.2伏到4．5伏，其中某一只管子的稳压值可能是3．5伏，另一只管子则可能是4，2伏。 在实际应用中，如果选择不到稳压值符合需要的稳压管，可以选用稳压值较低的稳压管，然后串联几只硅二极管“枕垫”，把稳定电压提高到所需数值。这是利用硅二极管的正向压降为0．6～0．7伏的特点来进行稳压的。因此，二极管在电路中必须正向连接，这是与稳压管不同的。 稳压管稳压性能的好坏，可以用它的动态电阻r来表示： 显然，对于同样的电流变化量ΔI，稳压管两端的电压变化量ΔU越小，动态电阻越小，稳压管性能就越好。 稳压管的动态电阻是随工作电流变化的，工作电流越大，动态电阻越小。因此，为使稳压效果好，工作电流要选得合适。工作电流选得大些，可以减小动态电阻，但不能超过管子的最大允许电流（或最大耗散功率）。各种型号管子的工作电流和最大允许电流，可以从手册中查到。 稳压管的稳定性能受温度影响，当温度变化时，它的稳定电压也要发生变化，常用稳定电压的温度系数来表示，这种性能例如2CW19型稳压管的稳定电压Uw= 12伏，温度系数为0.095%℃，说明温度每升高1℃，其稳定电压升高11.4毫伏。为提高电路的稳定性能，往往采用适当的温度补偿措施。在稳定性能要求很高时，需使用具有温度补偿的稳压，如2DW7A、2DW7W、2DW7C 等。 二、稳压二极管稳压电路图 由硅稳压管组成的简单稳压电路如图5- l9（a）所示。硅稳压管DW与负载Rfz，并联，R1为限流电阻。
常用稳压管型号参数对照
常用稳压管型号参数对照 3V到51V 1W稳压管型号对照表1N4727 3V0 1N4728 3V3 1N4729 3V6 1N4730 3V9 1N4731 4V3 1N4732 4V7 1N4733 5V1 1N4734 5V6 1N4735 6V2 1N4736 6V8 1N4737 7V5
1N4739 9V1 1N4740 10V 1N4741 11V 1N4742 12V 1N4743 13V 1N4744 15V 1N4745 16V 1N4746 18V 1N4747 20V 1N4748 22V 1N4749 24V 1N4750 27V 1N4751 30V
1N4753 36V 1N4754 39V 1N4755 43V 1N4756 47V 1N4757 51V 摩托罗拉IN47系列1W稳压管IN4728 3.3v IN4729 3.6v IN4730 3.9v IN4731 4.3 IN4732 4.7 IN4733 5.1
IN4735 6.2 IN4736 6.8 IN4737 7.5 IN4738 8.2 IN4739 9.1 IN4740 10 IN4741 11 IN4742 12 IN4743 13 IN4744 15 IN4745 16 IN4746 18 IN4747 20
IN4749 24 IN4750 27 IN4751 30 IN4752 33 IN4753 34 IN4754 35 IN4755 36 IN4756 47 IN4757 51 摩托罗拉IN52系列 0.5w精密稳压管IN5226 3.3v IN5227 3.6v
稳压二极管原理及应用
什么是稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:，稳压二极管是一种用于稳定电压的单PN结二极管。此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上，反向电阻降低到一个很少的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是根据击穿电压来分档的，因为这种特性，稳压管主要被作为稳压器或电压基准元件使用。 稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。 稳压管的应用： 1、浪涌保护电路(如图2)：稳压管在准确的电压下击穿，这就使得它可作为限制或保护之元件来使用，因为各种电压的稳压二极管都可以得到，故对于这种应用特别适宜。图中的稳压二极管D是作为过压保护器件。只要电源电压VS超过二极管的稳压值D就导通。使继电器J吸合负载RL就与电源分开。 2、电视机里的过压保护电路(如图3)：EC是电视机主供电压，当EC电压过高时，D导通，三极管BG导通，其集电极电位将由原来的高电平(5V)变为低电平，通过待机控制线的控制使电视机进入待机保护状态。 3、电弧抑制电路如图4：在电感线圈上并联接入一只合适的稳压二极管(也可接入一只普通二极管原理一样)的话，当线圈在导通状态切断时，由于其电磁能释放所产生的高压就被二极管所吸收，所以当开关断开时，开关的电弧也就被消除了。这个应用电路在工业上用得比较多，如一些较大功率的电磁吸控制电路就用到 它。
4、串联型稳压电路(如图5)：在此电路中。串联稳压管BG的基极被稳压二极管D钳定在13V，那么其发 射极就输出恒定的12V电压了。这个电路在很多场合下都有应用 国产稳压二极管产品的分类 二极管的击穿通常有三种情况，即雪崩击穿、齐纳击穿和热击穿。 （1）雪崩击穿 对于掺杂浓度较低的PN结，结较厚，当外加反向电压高到一定数值时，因外电场过强，使PN结内少数载流子获得很大的动能而直接与原子碰撞，将原子电离，产生新的电子空穴对，由于链锁反应的结果，使少数载流子数目急剧增多，反向电流雪崩式地迅速增大，这种现象叫雪崩击穿。雪崩击穿通常发生在高反压、低掺杂的情况下。 （2）齐纳击穿 对于采用高掺杂（即杂质浓度很大）形成的PN结，由于结很薄（如0.04μm）即使外加电压并不高（如4V），就可产生很强的电场（如）将结内共价键中的价电子拉出来，产生大量的电子一空穴对，使反向电流剧增，这种现象叫齐纳击穿（因齐纳研究而得名）。齐纳击穿一般发生在低反压、高掺杂的情况下。（3）热击穿 在使用二极管的过程中，如由于PN结功耗（反向电流与反向电压之积）过大，使结温升高，电流变大，循环反复的结果，超过PN结的允许功耗，使PN结击穿的现象叫热击穿。热击穿后二极管将发生永久性损坏。
