【CN209851305U】一种用于混凝土搅拌站的液体精确称量装置【专利】

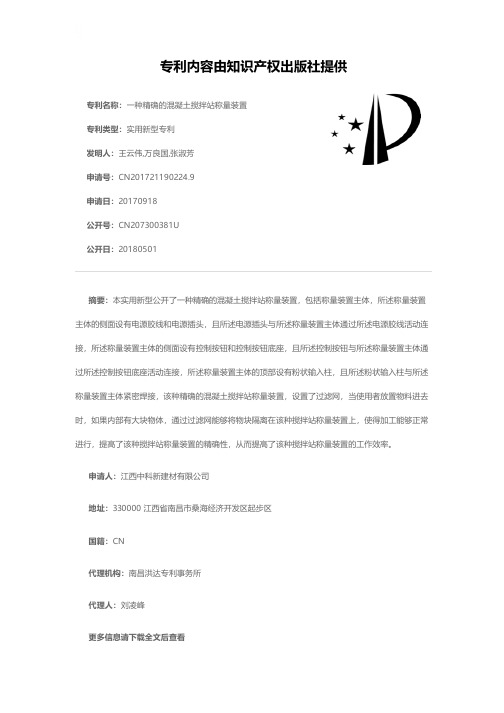

一种精确的混凝土搅拌站称量装置[实用新型专利]
![一种精确的混凝土搅拌站称量装置[实用新型专利]](https://img.taocdn.com/s3/m/074fd766cc22bcd127ff0c8b.png)
专利名称：一种精确的混凝土搅拌站称量装置专利类型：实用新型专利
发明人：王云伟,万良国,张淑芳
申请号：CN201721190224.9
申请日：20170918
公开号：CN207300381U
公开日：
20180501
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种精确的混凝土搅拌站称量装置，包括称量装置主体，所述称量装置主体的侧面设有电源胶线和电源插头，且所述电源插头与所述称量装置主体通过所述电源胶线活动连接，所述称量装置主体的侧面设有控制按钮和控制按钮底座，且所述控制按钮与所述称量装置主体通过所述控制按钮底座活动连接，所述称量装置主体的顶部设有粉状输入柱，且所述粉状输入柱与所述称量装置主体紧密焊接，该种精确的混凝土搅拌站称量装置，设置了过滤网，当使用者放置物料进去时，如果内部有大块物体，通过过滤网能够将物块隔离在该种搅拌站称量装置上，使得加工能够正常进行，提高了该种搅拌站称量装置的精确性，从而提高了该种搅拌站称量装置的工作效率。
申请人：江西中科新建材有限公司
地址：330000 江西省南昌市桑海经济开发区起步区
国籍：CN
代理机构：南昌洪达专利事务所
代理人：刘凌峰
更多信息请下载全文后查看。

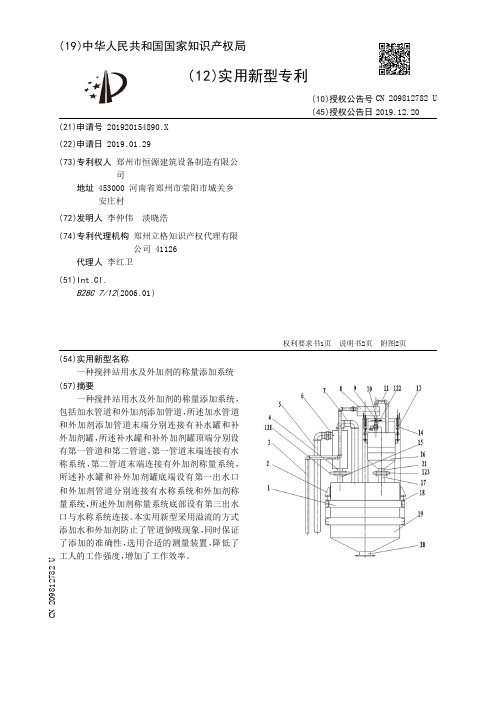

【CN209812782U】一种搅拌站用水及外加剂的称量添加系统【专利】
6 .根据权利要求5所述的搅拌站用水及外加剂的称量添加系统，其特征在于，所述外加 剂管道通过手动阀和第三电磁阀与外加剂罐连接。
7 .根据权利要求6所述的搅拌站用水及外加剂的称量添加系统，其特征在于，所述水箱 底端为圆台体，底部设有第五出水口。
权利要求书1页 说明书2页 附图2页
CN 209812782 U
CN 209812782 U
权 利 要 求 书
1/1 页
1 .一种搅拌站用水及外加剂的称量添加系统，包括加水管道和外加剂添加管道，其特 征在于 ，所述 加水管道和外加剂添 加管道末端分 别连接有补水罐 和补外 加剂罐 ，所述补水 罐 和补外加剂罐顶端分别设有第一管道和第二管道 ，第一管道末端连接有水称系统 ，第二 管道末端连接有外加剂称量系统，所述补水罐和补外加剂罐底端设有第一出水口和外加剂 管道分别连接有水称系统和外加剂称量系统，所述外加剂称量系统底部设有第三出水口与 水称系统连接。
4 .根据权利要求3所述的搅拌站用水及外加剂的称量添加系统，其特征在于，所述拉力 称量装置包括设置于支架上的 第一拉 力杆 ，第一拉 力杆上套设有限 位器 ，第一拉 力杆底端 连接有拉力感应器，拉力感应器底端设有第二拉力杆，第二拉力杆底端连接有转动环，转动 环另一端设有第三拉力杆，第三拉力杆固定于耳坐上。
实用新型内容 [0003] 本实用新型要解决的问题是克服上述现有技术的不足，目的在于提供一种经济合 理、使用方便、减少误差的搅拌站用水及外加剂的称量添加系统。 [0004] 为了实现上述目的，本实用新型采用了如下技术方案： [0005] 一种搅拌站用水及外加剂的称量添加系统，包括加水管道和外加剂添加管道，所 述加水管道和外加剂添加管道末端分别连接有补水罐和补外加剂罐，所述补水罐和补外加 剂罐顶端分别设有第一管道和第二管道 ，第一管道末端连接有水称系统 ，第二管道末端连 接有外加剂称量系统，所述补水罐和补外加剂罐底端设有第一出水口和外加剂管道分别连 接有水称系统和外加剂称量系统，所述外加剂称量系统底部设有第三出水口与水称系统连 接。 [0006] 进一步地，所述水称系统包括与第一出水口连接的水箱，所述水箱外部设有水称 支架，所述水箱两侧设有压力座，所述水称支架上设有压力称量装置。 [0007] 进一步地，所述外加剂称量系统包括外加剂罐，所述水箱四周设有支撑架，支撑架 中间设有“L”形支架，所述外加剂罐联测设有耳座，“L”形支架上设有拉力称量装置，所述拉 力称量装置另一端设置于耳座上。 [0008] 进一步地，所述拉力称量装置包括设置于支架上的第一拉力杆，第一拉力杆上套 设有限位器，第一拉力杆底端连接有拉力感应器，拉力感应器底端设有第二拉力杆，第二拉 力杆底端连接有转动环，转动环另一端设有第三拉力杆，第三拉力杆固定于耳坐上。 [0009] 进一步地，所述第一出水口和第三出水口之间设有第一电磁阀 ，第二出水口和第 四出水口设有第二电磁阀。 [0010] 进一步地，所述外加剂管道通过手动阀和第三电磁阀与外加剂罐连接。 [0011] 进一步地，所述水箱底端为圆台体，底部设有第五出水口。 [0012] 与现有技术相比本实用新型的优点： [0013] 1 .本实用新型采用补水罐和外加剂添加罐通过顶端管道进行添加的方式，使用溢
【CN209775110U】一种具有计量功能的混凝土搅拌装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920403195.2(22)申请日 2019.03.27(73)专利权人 中建五局第三建设有限公司地址 410004 湖南省长沙市雨花区井湾路20号(72)发明人 孟德坤 (74)专利代理机构 长沙市融智专利事务所(普通合伙) 43114代理人 熊靖宇(51)Int.Cl.B28C 5/08(2006.01)B28C 7/02(2006.01)(54)实用新型名称一种具有计量功能的混凝土搅拌装置(57)摘要一种具有计量功能的混凝土搅拌装置，包括储存搅拌用水的水箱、用于计量物料重量的称重机构和将水与物料均匀混合的搅拌箱，所述搅拌箱的上部设有进水口和进料口，底部设有出料口，所述搅拌箱内设有通过第二电机带动的搅拌轴，所述搅拌箱的进水口通过水泵和导水管道与水箱连接，所述导水管道上设有液体流量计和电磁阀，所述称重机构包括上部开口的称重箱和带动称重箱旋转实现出料的第一电机，所述称重箱的底部设有称重传感器，所述称重箱安装在搅拌箱上，所述称重箱旋转开口朝下后其内物料可从搅拌箱的进料口进入搅拌箱内，所述搅拌箱的出料口上安装有出料阀，本实用新型可自动化完成混凝土配比过程中的送料、搅拌、下料动作，从而降低工人劳动量，提高工作效率。
权利要求书1页 说明书3页 附图2页CN 209775110 U 2019.12.13C N 209775110U权 利 要 求 书1/1页CN 209775110 U1.一种具有计量功能的混凝土搅拌装置，其特征在于：包括储存搅拌用水的水箱、用于计量物料重量的称重机构和将水与物料均匀混合的搅拌箱，所述搅拌箱的上部设有进水口和进料口，底部设有出料口，所述搅拌箱内设有通过第二电机带动的搅拌轴，所述搅拌箱的进水口通过水泵和导水管道与水箱连接，所述导水管道上设有液体流量计和电磁阀，所述称重机构包括上部开口的称重箱和带动称重箱旋转实现出料的第一电机，所述称重箱的底部设有称重传感器，所述称重箱安装在搅拌箱上，所述称重箱旋转开口朝下后其内物料可从搅拌箱的进料口进入搅拌箱内，所述搅拌箱的出料口上安装有出料阀。

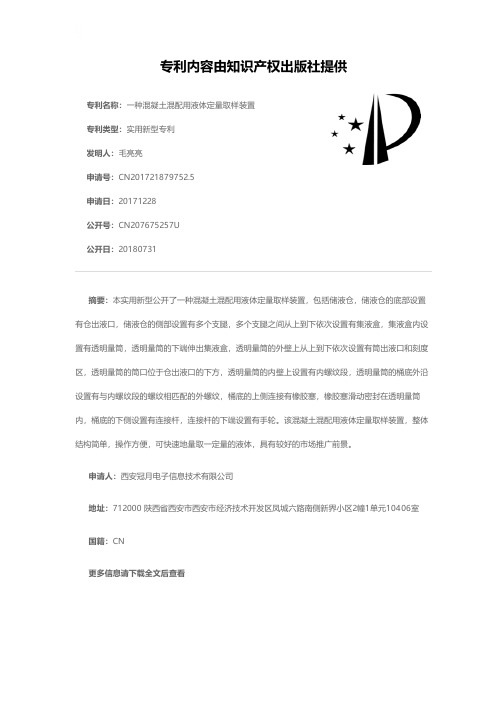

一种混凝土混配用液体定量取样装置[实用新型专利]
![一种混凝土混配用液体定量取样装置[实用新型专利]](https://img.taocdn.com/s3/m/f8082bc14b73f242326c5f5b.png)
专利名称：一种混凝土混配用液体定量取样装置专利类型：实用新型专利
发明人：毛亮亮
申请号：CN201721879752.5
申请日：20171228
公开号：CN207675257U
公开日：
20180731
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种混凝土混配用液体定量取样装置，包括储液仓，储液仓的底部设置有仓出液口，储液仓的侧部设置有多个支腿，多个支腿之间从上到下依次设置有集液盒，集液盒内设置有透明量筒，透明量筒的下端伸出集液盒，透明量筒的外壁上从上到下依次设置有筒出液口和刻度区，透明量筒的筒口位于仓出液口的下方，透明量筒的内壁上设置有内螺纹段，透明量筒的桶底外沿设置有与内螺纹段的螺纹相匹配的外螺纹，桶底的上侧连接有橡胶塞，橡胶塞滑动密封在透明量筒内，桶底的下侧设置有连接杆，连接杆的下端设置有手轮。
该混凝土混配用液体定量取样装置，整体结构简单，操作方便，可快速地量取一定量的液体，具有较好的市场推广前景。
申请人：西安冠月电子信息技术有限公司
地址：712000 陕西省西安市西安市经济技术开发区凤城六路南侧新界小区2幢1单元10406室国籍：CN
更多信息请下载全文后查看。

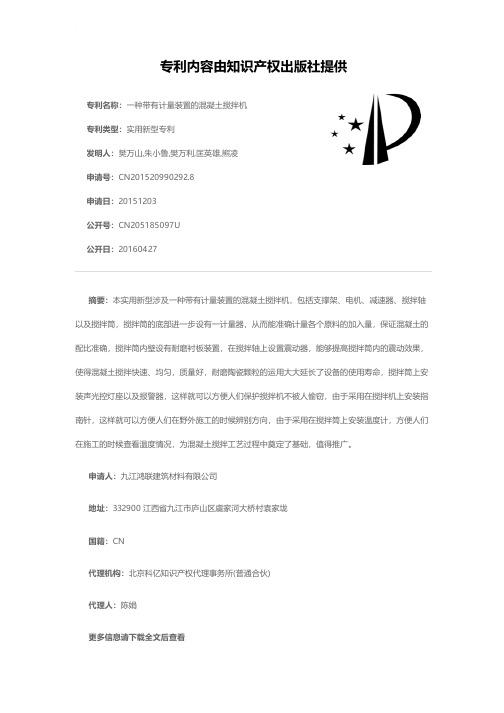

一种带有计量装置的混凝土搅拌机[实用新型专利]
![一种带有计量装置的混凝土搅拌机[实用新型专利]](https://img.taocdn.com/s3/m/aea93aca2f60ddccdb38a0e4.png)
专利名称：一种带有计量装置的混凝土搅拌机专利类型：实用新型专利
发明人：樊万山,朱小鲁,樊万利,匡英雄,熊凌申请号：CN201520990292.8
申请日：20151203
公开号：CN205185097U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种带有计量装置的混凝土搅拌机，包括支撑架、电机、减速器、搅拌轴以及搅拌筒，搅拌筒的底部进一步设有一计量器，从而能准确计量各个原料的加入量，保证混凝土的配比准确，搅拌筒内壁设有耐磨衬板装置，在搅拌轴上设置震动器，能够提高搅拌筒内的震动效果，使得混凝土搅拌快速、均匀，质量好，耐磨陶瓷颗粒的运用大大延长了设备的使用寿命，搅拌筒上安装声光控灯座以及报警器，这样就可以方便人们保护搅拌机不被人偷窃，由于采用在搅拌机上安装指南针，这样就可以方便人们在野外施工的时候辨别方向，由于采用在搅拌筒上安装温度计，方便人们在施工的时候查看温度情况，为混凝土搅拌工艺过程中奠定了基础，值得推广。
申请人：九江鸿联建筑材料有限公司
地址：332900 江西省九江市庐山区虞家河大桥村袁家垅
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

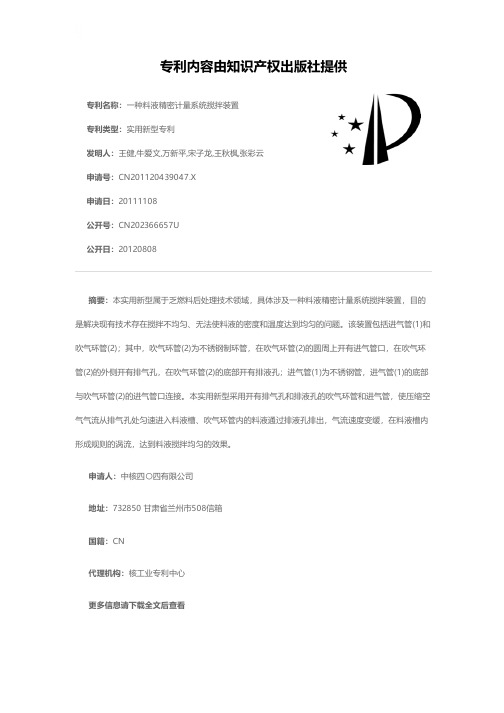

一种料液精密计量系统搅拌装置[实用新型专利]
![一种料液精密计量系统搅拌装置[实用新型专利]](https://img.taocdn.com/s3/m/4a1300e74a7302768f9939cb.png)
专利名称：一种料液精密计量系统搅拌装置
专利类型：实用新型专利
发明人：王健,牛爱文,万新平,宋子龙,王秋枫,张彩云申请号：CN201120439047.X
申请日：20111108
公开号：CN202366657U
公开日：
20120808
专利内容由知识产权出版社提供
摘要：本实用新型属于乏燃料后处理技术领域，具体涉及一种料液精密计量系统搅拌装置，目的是解决现有技术存在搅拌不均匀、无法使料液的密度和温度达到均匀的问题。
该装置包括进气管(1)和吹气环管(2)；其中，吹气环管(2)为不锈钢制环管，在吹气环管(2)的圆周上开有进气管口，在吹气环管(2)的外侧开有排气孔，在吹气环管(2)的底部开有排液孔；进气管(1)为不锈钢管，进气管(1)的底部与吹气环管(2)的进气管口连接。
本实用新型采用开有排气孔和排液孔的吹气环管和进气管，使压缩空气气流从排气孔处匀速进入料液槽、吹气环管内的料液通过排液孔排出，气流速度变缓，在料液槽内形成规则的涡流，达到料液搅拌均匀的效果。
申请人：中核四〇四有限公司
地址：732850 甘肃省兰州市508信箱
国籍：CN
代理机构：核工业专利中心
更多信息请下载全文后查看。
一种混凝土外加剂称量装置[发明专利]
专利名称：一种混凝土外加剂称量装置专利类型：发明专利
发明人：肖国进,曾泽军
申请号：CN202111397894.9
申请日：20211124
公开号：CN114102866A
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本发明公开了一种混凝土外加剂称量装置，包括主筒、顶盖、标记环、喷水管和限位底架，所述主筒的顶部外壁固定连接有插接顶环，且顶盖的底部外壁固定连接有卡接于插接顶环外壁的限位环，顶盖的顶部外壁中间位置固定连接有驱动电机，驱动电机的输出轴一端固定连接有内杆，内杆的底部外壁固定连接有旋转轴，旋转轴的顶部外壁开有通槽，内杆的顶部圆周外壁固定连接有环盖，环盖的底部外壁通过密封轴承转动连接于旋转轴的顶部外壁。
本发明根据外加剂液面与标记环的位置，实现了对外加剂的快速称量效果，刮杆会不断对主筒内壁以及标记环的顶部和底部进行刮动清扫，实现了对装置的清洁校准的效果。
申请人：湖北升桦高分子建材有限公司
地址：431799 湖北省天门市杨林街道办事处赵湾村八组
国籍：CN
代理机构：六安华晟智恒知识产权代理事务所(普通合伙)
代理人：吴玉芳
更多信息请下载全文后查看。
一种搅拌站及其液体添加剂计量装置[实用新型专利]
专利名称：一种搅拌站及其液体添加剂计量装置专利类型：实用新型专利
发明人：周建荣,李贵君,彭佳华
申请号：CN201120396496.0
申请日：20111018
公开号：CN202293045U
公开日：
20120704
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种搅拌站及其液体添加剂计量装置，其中，该液体添加剂计量装置包括：添加剂箱、泵、计量桶，泵的入口连通添加剂箱，泵的出口通过输送管路连接计量桶，该液体添加剂计量装置还包括：两端分别连通输送管路与添加剂箱的分流管路；分流管路上设置有气动阀，分流管路相对于添加剂箱的高度等于或大于输送管路相对于添加剂箱的高度。
本实用新型能保证添加剂的精确计量要求。
申请人：三一重工股份有限公司
地址：410100 湖南省长沙市经济技术开发区三一工业城
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920444030.X
(22)申请日 2019.04.03
(73)专利权人 郑州砼之杰水工机械有限公司
地址 450000 河南省郑州市中原区中原西
路44号波奥大厦13楼A座
(72)发明人 黄娟娟 程雷雷 张启云 梁志鹏
(74)专利代理机构 郑州立格知识产权代理有限
公司 41126
代理人 胡锦雯
(51)Int.Cl.
B28C 7/12(2006.01)
(54)实用新型名称
一种用于混凝土搅拌站的液体精确称量装
置
(57)摘要
本实用新型涉及混凝土搅拌加水设备技术
领域，具体涉及一种用于混凝土搅拌站的液体精
确称量装置，包括液体存储池、工业计量秤和控
制单元，液体存储池连接有一粗一细两个出料管
且两个出料管上均设有电磁阀，工业计量秤的计
量斗通过称重模块安装在架体上，电磁阀和称重
模块均与控制单元连接，计量斗内的液体量接近
目标值时控制单元控制电磁阀关闭粗的出料管
以降低计量斗内的液体进量，液体通过细的出料
管进入计量斗使计量斗计量得更准确，避免单位
时间内计量斗流量过大影响液体计量准度。
权利要求书1页 说明书2页 附图1页CN 209851305 U 2019.12.27
C N 209851305
U
权 利 要 求 书1/1页CN 209851305 U
1.一种用于混凝土搅拌站的液体精确称量装置，其特征在于：包括液体存储池（1）、工业计量秤和控制单元，所述液体存储池（1）连接有第一出料管（2）和第二出料管（3），第一出料管（2）的内管径粗于第二出料管（3）的内管径，第一出料管（2）和第二出料管（3）上均设有电磁阀（4）；所述工业计量称包括架体（5）、计量斗（6）和称重模块（7），计量斗（6）通过称重模块（7）安装在架体（5）上，计量斗（6）位于第一出料管（2）和第二出料管（3）的出料端下方，计量斗（6）上端设有接料口，下端连接有卸料管（8），卸料管（8）上设有开关阀（9）；所述控制单元与称重模块（7）连接以采集计量斗（6）承载的液体重量，控制单元与两个电磁阀（4）和开关阀（9）分别连接以控制第一出料管（2）、第二出料管（3）和送料管的通断。
2.如权利要求1所述的一种用于混凝土搅拌站的液体精确称量装置，其特征在于：所述第一出料管（2）参数为DN80，第二出料管（3）参数为DN50。
3.如权利要求1所述的一种用于混凝土搅拌站的液体精确称量装置，其特征在于：所述工业计量秤的架体（5）上设有数显屏，数显屏与称重模块（7）连接以显示计量斗（6）中液体的实时重量。
2。
