浅谈水利工程的断面测量
河道断面测量方法
河道断面测量方法一、引言河道断面测量是水利工程中重要的一项任务，用于了解河道横断面的形态特征和水流分布情况，对于河道工程设计和治理具有重要的指导作用。
本文将介绍河道断面测量的方法和步骤，以及在实际工作中的应用。
二、河道断面测量方法2.1 传统测量方法传统的河道断面测量方法主要是采用测量仪器进行直接测量，其中包括： 1. 测深仪测量: 使用测深仪可以测得不同位置的水深，从而了解河道纵向剖面的变化情况。
2. 测断面仪测量: 使用测断面仪可以测得河道横向剖面的各个要素，如水面宽度、河岸高度等，从而绘制出河道横断面图。
3. 测流速仪测量: 使用测流速仪可以测得水流的速度，从而计算出水流的流量，进一步了解水流分布情况。
2.2 遥感测量方法随着遥感技术的发展，对于大范围的河道断面测量，可以采用遥感测量方法，其中常用的有： 1. 卫星影像解译: 利用高分辨率卫星影像，通过解译判读河道的形态特征，可以初步了解河道断面的情况。
2. 激光雷达测量: 利用激光雷达技术，可以获取河道横断面的数字高程模型，从而了解河道的地形状况。
3. 飞行器测量: 利用无人机或航空器进行航测，可以获取高精度的河道断面数据，进一步分析河道的形态特征和水流情况。
三、河道断面测量步骤河道断面测量的步骤一般包括以下几个方面： ### 3.1 前期准备 1. 确定测量范围: 根据实际需要，确定测量的河道断面范围。
2. 确定测量方法: 根据实际情况，选择合适的测量方法，进行测量仪器的选择和配置。
3. 制定测量方案: 根据测量范围和目的，制定详细的测量方案，包括测量点的位置和数量等。
3.2 实地测量1.定位测量点: 根据测量方案，准确地确定测量点的位置，可以使用GPS等定位技术。
2.进行测量: 根据选择的测量方法，进行测深、测宽、测高等测量工作，记录测得的数据。
3.整理数据: 对于测量得到的数据进行整理和归档，保证数据的可靠性和完整性。
3.3 数据处理与分析1.清理数据: 对于测量得到的原始数据，进行数据清洗和筛选，去除异常值和错误数据。
水利工程原始断面测量方案
水利工程原始断面测量方案一、前言水利工程原始断面测量是指为了获得水文地质资料，对河流、湖泊、水库等水域进行的断面测量。
水利工程断面测量是水文地质勘测的一项重要工作，为水文地质勘测提供了重要的基础资料。
水利工程断面测量既是一门应用科学，也是一门实践性很强的科学。
在水文地质勘测中，河流、湖泊、水库等水域的断面测量一般分为原始断面测量和变形断面测量两个阶段。
原始断面测量是指首次对水域进行的断面测量，它为变形断面测量提供了基础数据和依据。
本测量方案主要介绍水利工程原始断面测量的测量方法、测量器材和测量程序。
二、断面测量方法水利工程原始断面测量主要采用传统的测量方法，即采用全站仪或者经纬仪测量各点的地理坐标，再将测量数据绘制成断面图。
测量方法主要包括如下步骤：1. 设置控制点在进行原始断面测量之前，需要先设置控制点。
设置控制点是为了保证测量的准确性和可靠性。
控制点应当分布在测量范围内，并且位置固定、易于测量和识别。
2. 进行地理坐标测量利用全站仪或者经纬仪对测量区域进行地理坐标测量。
地理坐标测量是测量工作的关键，它直接影响到断面测量的准确性和真实性。
地理坐标测量的精度要求是高于一般测量的，应当按照相关规范和要求进行。
3. 绘制断面图将地理坐标测量得到的数据进行处理，绘制成断面图。
断面图应当真实准确地反映出水域的地形特征和地理位置，以及水位高程等重要信息。
三、测量器材水利工程原始断面测量的主要器材包括以下几种：地理信息系统（GIS）、全站仪、经纬仪、角尺、测距仪等。
这些器材在断面测量过程中起着重要的作用，能够提高测量的准确性和效率。
1. GISGIS是很重要的基础设备，它可以对地理坐标进行存储和处理，为断面测量提供重要的数据支持。
GIS可以快速、高效地存储和管理大量的地理信息数据，方便后期的数据分析和处理。
2. 全站仪全站仪是一种高精度的测量仪器，它可以同时进行角度和距离的测量，并且数据可以直接存储和处理。
关于水利工程中断面测绘RTK技术的分析

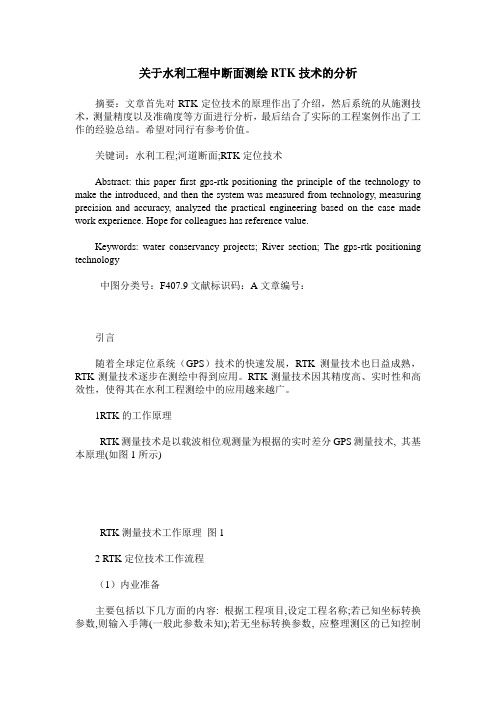

关于水利工程中断面测绘RTK技术的分析摘要：文章首先对RTK定位技术的原理作出了介绍，然后系统的从施测技术，测量精度以及准确度等方面进行分析，最后结合了实际的工程案例作出了工作的经验总结。
希望对同行有参考价值。
关键词：水利工程;河道断面;RTK定位技术Abstract: this paper first gps-rtk positioning the principle of the technology to make the introduced, and then the system was measured from technology, measuring precision and accuracy, analyzed the practical engineering based on the case made work experience. Hope for colleagues has reference value.Keywords: water conservancy projects; River section; The gps-rtk positioning technology中图分类号：F407.9文献标识码：A文章编号：引言随着全球定位系统（GPS）技术的快速发展，RTK测量技术也日益成熟，RTK测量技术逐步在测绘中得到应用。
RTK测量技术因其精度高、实时性和高效性，使得其在水利工程测绘中的应用越来越广。
1RTK的工作原理RTK测量技术是以载波相位观测量为根据的实时差分GPS测量技术, 其基本原理(如图1所示)RTK测量技术工作原理图12 RTK定位技术工作流程（1）内业准备主要包括以下几方面的内容: 根据工程项目,设定工程名称;若已知坐标转换参数,则输入手簿(一般此参数未知);若无坐标转换参数, 应整理测区的已知控制点资料,控制点应尽可能均匀分布在测区周围,使得所测点均在已知点的包围之内,尽可能避免从一端向另一端无限的外推。
水利水电工程施工测量方法及要求
水利水电工程施工测量方法及要求一、施工控制网的建立施工测量的主要目的是把在设计某某某纸、文件上的建筑物的位置、形状、大小、高程以足够的精度在实地上标定出来;用以指导施工，并检测建筑物的竣工形状;而无论是标定建筑物的位置等，还是检测其竣工形状均是以施工控制网为基准的;因此在施工放样前都需要建立与工程主体建筑物相应等级的施工控制网。
1.控制网的布设首先根据提供的资料：得到水电工程测区区地形某某某(比例尺为1/2000)，经过现场实地踏勘原有的三角点、导线点、水准点的标石、标志现状和现存情况，了解坝区的自然和地理条件、交通、民情，然后进行了首级平面控制网的技术设计;选择保存较为完好、埋石稳固的三角点起算方位角推算控制网点的大地坐标(及施工坐标);布设一级平面控制网点。
控制网确定方案，网点标墩采用1.2米高普通钢标，基础挖到基岩，顶部安装中心开孔直径为16mm的钢板，做为强制归心的仪器平台，在全部埋设工作完成后，经过一段时间后进行外业观测工作。
2、控制网的施测由于一般水利工程测区山高林密、通视条件极差，利用常规方法(三角网或导线网)布设控制网无法构成附合或闭合某某某形，因此，利用GPS采用卫星定位的方法进行布网、施测。
根据测区的测绘面积及测区的地理状况，按照二级精度(相当于8秒导线)的要求进行点连式的一次布网，采用静态相对定位的方法进行GPS观测，所获得的测量结果均满足《全球定位系统(GPS)测量规范》的要求。
选择起始点，不应选过短控制边，用短边控制长边会影响了GPS待定点的精度，另外，如果已知点的数量过少，在坐标系统转换中会影响了转换精度，同时也缺少了已知点间的检核条件。
科学的布网方法应该分两级布网，首先在测区的边缘选三个点用三台GPS接收机测一个同步环(该同步环可静态观测2小时以提高其基线向量的解算精度)，将这个同步环作为一个E级网(或一级网)，然后以同步环中的三个点作为该测区的已知点进行二级布网，这样不仅已知点的精度较高且均匀，而且二级网的精度也大幅度得以提高，不仅提高了坐标系统的转换精度，同时也增加了已知点间必要检核数量二、施工放样为了保证放样数据的准确无误，混凝土的施工放样采用内业与外业分离，立模放样与立模验收检查相结合的办法进行。
关于水利水电工程水域断面测量
１ 前言
在水 利水 电工 程建 设 中 ，需要进 行水 域 断面 测 量 ，作 者 根据 长 期 从事 水利 工程 测 量 的工 作 经验 ， 对 水 域断 面测 量进 行 了研 究和探 讨 ，撰写 本文 ，供 测 量 工作者 参 考 。
别 、勘 测 设计 阶段 （ 精 度要 求 ）及 江河 宽度 等要 素 决 定 。 固 定 断 面 测 量 比 例 尺 选 择 范 围 一 般 为
１ ： ５ ０ ０ ～ １ ： ５ ０ ０ ０ ，勘 测 设 计 断面 与 专 项研 究断 面 测量 比例 尺 选择 范 围一般 为 １ ： ２ ０ ０ ～ １ ： ２ ０ ０ ０ 。
横 断面 制 图 的 水 平 比例 尺 选 择 宜 与 测 量 比例 尺 基 本 一 致 ；纵 断 面 制 图水 平 比例 尺 选 择 ，则 以
科研管理
水利规划与设计
２ ０ １ ３ 年第 ５ 期
关 于 水 利 水 电 工 程 水 域 断 面 测 量
徐 知 秋
（ 广 东省 水利 电力 勘测 设计 研 究 院 广 东广 州 ５ １ ０ ６ ３ ５ ）
【 摘 要】 本文对水利水 电工程建设各阶段 的断面测量进行 了探讨 ，提 出了一 些见解 ，供广大读者和水利 水电 勘测设计工作者参考 。 【 关键词 】 横断面 纵断面 测深 改正 【 中图分类号 】 Ｔ Ｖ２ ２ 【 文献标识码 】 Ａ 【 文 章编 号】 １ ６ ７ ２ ． ２ ４ ６ ９ （ ２ ０ １ ３ ） ０ ５ ． ０ ０ ２ ３ ． ０ ２ ［ Ｄ ＯＩ 编码 】 １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ６ ７ ２ — ２ ４ ６ ９ ． ２ ０ １ ３ ． ０ ５ ． ０ ０ ８
叙述水利隧洞开挖断面测量的内容和方法
水利隧洞开挖断面测量的内容和方法随着社会经济的不断发展，水利工程的建设也日益日渐增加。
而水利隧洞作为水利工程中重要的组成部分，其开挖和测量工作也显得尤为重要。
本文将就水利隧洞开挖断面测量的内容和方法进行详细的叙述，以期能对相关工程技术人员提供一定的参考和借鉴。
一、测量内容1. 隧洞断面形状和尺寸的测量隧洞断面形状和尺寸的测量是指对隧洞断面的几何形状和大小进行精确的测量。
这项工作的重要性在于确保隧洞的结构安全和设计要求的精准执行。
其具体测量内容包括：隧洞断面的水平、垂直尺寸，隧洞内部构造物的位置和间距等。
2. 隧洞断面地质构造的测量隧洞断面地质构造的测量是指对隧洞断面的地质情况进行详细的记录和测量。
通过该项工作，可以全面了解隧洞断面的地质构造，有助于隧洞的进一步设计和施工。
二、测量方法1. 传统测量方法传统测量方法主要包括经纬仪法、光学测量法和尺测法等。
这些方法需要测量人员具备一定的专业技能和经验，能够准确地使用测量仪器进行隧洞断面的测量工作。
虽然传统测量方法在一定程度上能够满足测量要求，但其存在测量精度不高、工作效率低和易受外界环境影响等缺点。
2. 现代测量方法随着科技的不断进步，现代测量方法得到了广泛的应用。
其中，利用全站仪和激光测距仪进行隧洞断面测量是一种较为先进和高效的方法。
全站仪通过测量角度和距离等数据，能够实现对隧洞断面的快速测量和精确记录。
激光测距仪则能够借助激光技术实现对隧洞断面地质构造的高精度测量。
三、测量注意事项1. 测量前需进行详细的准备工作，包括确定测量范围、清理测量点位置等。
2. 在测量过程中，应注意保持测量仪器的稳定，避免震动和干扰。
3. 针对不同的隧洞断面情况，选择合适的测量方法和仪器，确保测量的准确性和可靠性。
4. 对于隧洞断面地质构造的测量，应及时记录和整理测量数据，以便后续的设计和施工工作。
水利隧洞开挖断面测量是与水利工程建设密切相关的一项重要工作。
通过对测量内容和方法的详细叙述，相信能为相关从业人员提供一定的指导和帮助，促进水利隧洞工程建设的顺利进行。
水利工程中的渠道测量方法
水利工程中的渠道测量方法渠道建设是水利建设的一部分，其主要目标是服务于三农，造福社会。
渠道测量是对新建或改建的输水、排水管和人工水道的测量。
一些通道是在旧渠道的基础上进行改造的，一些是完全新建的。
无论是旧渠还是新渠，都要根据运河及其附属建筑物的精确测量绘制图纸。
因此，渠道测量工作的质量直接关系到工程完工后工程的质量和工程功能能否正常发挥。
总的来说，渠道调研对渠道建设和后期使用都有重要意义。
水利水电工程；渠道纵断面；渠道横断面；测量1 水利工程测量的基本原则现代水利技术是基础设施、设备改造的重要工程，与国家水力发电行业的改革息息相关。
可持续、有效的自然生态资源渠道正得到充分的开发利用。
通道及配套建筑的计量应遵循真实性、广泛性、科学性三大原则。
（1）真实性。
准确测量的可靠性和稳定性必须得到保证，才能对测量数据起到具体的指导作用。
水利工程建设是水利工程的重要组成部分。
还可以综合调节农业用水或水力发电的各种活动，使水利设施能正常运行。
为此，要求现场测量员根据水工实际位置，综合测量相关数据，提供更真实、可靠的信息参考，作为设计者的参考标准。
（2）广泛性。
水渠是人工建造的输水建筑物，负责水质、运输和分配。
水利工程输水管道不能独立运行，必须依靠其他辅助建筑物来保证良好的输水效率和质量。
本文通过对通用性的一般原则的分析，提出了在以输水渠道为主的建筑物基础上，从挡、排、取水等方面进行综合考虑和测量，才能真实地反映水利建筑物的综合性能，提高水利建设测量的工作效率。
（3）科学技术。
精确渠道测量的核心技术是全面改革、发展和创新。
在水利工程中，必要时，借助世界先进的测量技术，协助工程师完成建筑物的测量结果和采样工作，是一个明显的趋势。
水电是中国电力生产的一种形式。
随着国家投资和建设的发展，总体规模不断扩大。
高级技术测量系统的建立，有助于辅助人员精确测量，不仅覆盖范围大，而且避免人工记录数据的错误率。
2 测量前的工作明确这次渠道调研的任务和具体要求，并明确与今后设计有关的问题。
浅谈水利工程中渠道测量步骤与知识
浅谈水利工程中渠道测量步骤与知识摘要：水利工程是与国民经济和民生有关的重大项目。
提高水利工程水平对促进中国社会经济发展具有重要意义。
渠道建设作为水利工程的重要组成部分，与水利工程的整体建设水平有关。
要掌握准确的测量数据，确保科学合理的渠道建设。
本文介绍了水利工程中渠道和支持建筑物的测量方法，包括渠道线状图绘制、横纵断面高程的测量、测量结果提交，为水利工程设计提供技术参考。
关键词：水利工程；渠道；测量方法作为一个常见的线状引水工程，渠道包括渠首、渠道、渡槽、倒虹吸、涵洞、节制分水闸、桥等一系列配套建筑物。
渠道测量应根据特定标准测量这些建筑物的中心线位置和特征高度，并为通道设计提供足够的测量数据。
渠道工程的勘察放线与工程设计密切相关。
只有根据现场的正确位置和准确的测量数据，才能根据当地情况进行经济合理的工程设计。
一、渠道现状（树形）导线图的绘制首先，施工单位的代表提供能够满足测量要求的渠道现状（树形）导线图；如果提供，请考虑施工单位代表提供的渠道导线图的草图，并根据草图，测量人员将与三方（施工单位，测量，设计）一起召开，以完善渠道现状导线图；如果没有提供草图，测量员将使用手持GPS测量设备测定渠道现状导线图。
各个建筑物的使用要求也要标明，如不同渠段的设计流量（加大流量），节制闸、分水闸的流量，交通桥的过荷要求等。
渠道现状导线图的绘制目的是便于这次渠道测量和绘制渠道设计导线图。
使用渠道现状导线图可以使渠道测量工作真正做到有的放矢，因地制宜，从而从根本上保证渠道测量的准确性。
渠道上的闸、桥、涵等交叉建筑物称为其配套建筑物。
渠道测量的技术要求应按《水利水电工程测量规范（规划设计阶段）（SL197-97 DLJ201-81CH2-601-81）》执行。
渠道测量的内容主要包括：渠道及配套建筑物平面位置的测定、渠道纵断面高程测量、渠道横断面测量等三部分。
二、中线测量当在地面上确定渠道的中心线时，还测量渠道的长度和拐角角度。
浅论水利渠道工程的测量技术
浅论水利渠道工程的测量技术摘要：在现代农业的水利工程中，渠道是比较常见的。
而工程施工测量与监控很大程度上影响着水利渠道工程的质量，如果这些工作出现纰漏，不但会延误工期，甚至会危害人员安全，影响工程投资效益。
本文就渠道测量技术作浅述。
关键词：水利；渠道工程；测量技术1渠道的踏勘和选线选择渠道线路应考虑：一渠道要尽量短而直，避开障碍物，以减少工程量和水流损失；二灌溉渠道应尽量选在比灌区稍高的地方，以便自流灌溉，而排水渠道应选在排水区较低的地方，以便排出区内积水；三土质要好，坡度要适当，以防渗漏、淤塞、冲刷和坍塌；四是挖、填土石方量要小，渠道建筑物要少，尽量利用旧沟渠，要考虑综合利用，如对山区渠道布置应集中落差，以便发电。
根据上述条件，首先在图上选线，然后再到现场踏勘，最后进行实地选线。
图上选线：若渠道大而长，一般应在地形图上选出几条线路作为预选方案，然后权衡利弊，从中定出一条比较好的线路。
如果渠道短而小，便可直接到实地踏勘、定线。
现场踏勘：在图上选出渠道线路后，由各方面人员组成小组，到实地沿着选出的渠线勘察一遍，这叫踏勘。
在踏勘中，要进一步衡量选出的渠线是否符合要求。
最后把确定下来的方案标绘到地形图上。
2渠道中线测量在渠道线路初步选定后，接着就要在实地标出渠道中心线，并在实地打桩。
为了便于计算渠道长度及绘图施工，必须从渠道起点开始，沿着渠道方向丈量渠道长度，每隔20m、30m、50m或100m打一标桩，称为里程桩。
在两里程桩间地形坡度有明显的变化点或经过河、沟、坑、路以及需要构筑水利工程的地方，都应打桩，称为加桩。
桩头一侧削平朝向渠道起点，以便于注记。
在标定渠线的同时，应丈量出各标桩至起点的水平距离，用红铅笔或油漆记在桩头上或面向起点的桩侧面，作为桩号。
注记时，在距离的公里数和米数之间写“＋”号，如距离起点1050米的标桩应写作1＋050；起点桩号应写成0＋000。
渠道较长时，还要在丈量距离时，绘出渠线草图，作为设计渠道时参考。
分析水利工程断面测绘中RTK测量原理及其应用
分析水利工程断面测绘中RTK测量原理及其应用作者：崔雷来源：《文化产业》2014年第07期摘要：水利工程断面测绘中RTK技术的应用可有效规避常规测量方法带来的弊端，具有精度高、误差小、省时省力等多重优势，对于水利工程管理具有积极意义，值得大力推广应用。
关键词：水利工程；断面测绘；RTK；测量；中图分类号：P25 文献标识码：A 文章编号：1674-3520（2014）-07-00-02GPS-RTK技术目前广泛应用于多个行业、多个领域的定位技术，具有全天候、高精度、方便快捷等诸多优势，在目前地籍测量、空间测绘、水利测绘中具有良好的应用前景。
水利工程断面测绘中应用RTK技术可显著解决传统测量方法的精度差、费时耗力等问题，对于确保水利工程建设质量和效率带来了不少好处。
下面我们分析下水利工程断面测绘中RTK技术的原理及应用。
一、RTK技术的工作原理RTK技术主要设备包括无线电发射及接收天线、GPS接收机、三脚架、基座等诸多设备及数据采集和处理软件等。
RTK技术的工作原理为实时差分测量技术，通过对比基准站和流动站上发射的GPS卫星信号所反馈的观测值和已知位置信息，获取差分改正值并及时传递给公共卫星流动站精化，经差分改正后获取流动站较为准确的位置信息[1]。
RTK工作流程图见图1。
图1 RTK工作流程图RTK技术既可获得平面坐标也可提供高程值测量定位，在水利工程测量中多使用双频接收机进行静态定位，误差为毫米级，尤其是在河道水库的首级平面控制测量中，静态测量达到D级精度，河道水库横截面、水位、河岸碎部点测量可使用动态RTK测量。
平常测量中所采用的坐标系主要以54坐标系和西安80坐标系为主，GPS接收机采用WGS-84坐标系，二者需要进行转换。
我们建设某地观测点A处的坐标为，则其他地方的坐标描述如下：以上二者的变换方法被成为布尔萨七参数法，通过变换坐标系统完成计算，不过弊端是转换严密性欠佳，但是对于小范围内精度测量较为适用，且计算方便应用简单，是使用频率较高的方法，在水利工程测绘中也是较长使用的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈水利工程的断面测量
1全站仪的对边测量和横断面测量分析
本篇文章以南方水利工程断面测量中常用的N下S一322全站仪测量技术为例对全站仪测量技术在水利工程断面测量中的应用情况作详细分析。
现着重探讨基于全站仪测量技术下的对边测量功育旨。
1.1对边测量的基本原理
全站仪测量技术所具有的一个基本功能便是对边测量。
对边测量的定义是指采用测量技术间接的对两测点之间的水平距离进行测量。
详细解释为在保证仪器不被移动的前提下，间接对测量起点和测量终点之间的水平距离、高度差进行测量。
1.2横断面测量及其原理
水利工程中，基于全站仪测量技术下的横断面测量主要是指，精确测量与线路中心方向相互垂直的地面的起伏程度。
实际测量时河利用全站仪技术来代替传统的测量技术。
测量时的重点注意事项为全站仪的仪器支架可安置在任意地方安置时所坚持的基本原则是保证测量视野的开阔规业量时能看到的横断面面积越多越好。
现以南方N下S一322全站仪测量某水库大坝的横断面为例。
在坝的右端管养楼附近选一地方设站使得能看到坝的全貌(若一测站完成不了，当然可再设站直到测完毕)。
欲测桩号0+020的横断面首先在仪器上选择对边测量模式在
0+020中心点B设置棱镜，照准技下测量键显示全站仪到B点之间的平距洲D)规业量完毕棱镜的位置被确定。
然后将棱镜置于横断面上的1点照准技下测量键显示全站仪到断面点1之间的平距洲D)规业量完毕显示中心点B点到1点之间的平距d(日O)和高差(VdD)并记下。
再将棱镜置于横断面上的2点照准技平距键测出并记下B点到2点之间的平距d(日D)和高差(VdD)。
依次类推崖部测出桩号0+020其他横断面点3、4点到中心点B的平距和高差那么+0020处的横断面测量就完成了。
2断面测量分析
2.1己女进并优化断面测量思路
该项水利工程的断面测量工作中对于大坝或堤围的测量也可采用全站
仪数据采集技术并结合计算机强大的数据处理功能来进行断面测量。
测量的基本步骤为先利用计算机设置一个坐标文件，然后利用全站仪
数据采集功能测量并确定下大坝或堤围工程所有断面的点坐标标记为(Xy)，断面高程标记为(H)接着测量工程的地形特点髓后利用计算机通
讯技术将全站仪所采集到的点坐标、高程等数据信息传送给计算机主
机由计算机主机对采集的数据信息进行智能化的处理。
通过这一系列
测量流程来彻底实现工程地形图绘制、断面图绘制以及工程量计算的
自动化与智能化。
2.2仪器操作方法步骤
某车桶坑水库位于某河流的上游主坝最大坝高29m。
水库地形测量和
大坝横断面测量使用南方N’’-IS一322全站仪。
具体操作方法如下。
(1)在数据采集模式下输入坐标文件名(「：N)“C下KSK”。
(2)点号输入：利用全站仪断面测量时规场并不需量距里程桩和间距
是在全站仪采集的数据传输给计算机在绘制断面图时自动得出的。
故
外业断面测点点号的输入方法为：第1个断面(桩号0+000)输入001一00第2个断面(桩号0+020)为002一00，以此类推，第n个断面为n
一oo。
其中前3位为纵断面序号后2位为横断面点序号，只需输入第
1个点01号往下随着测点的增加点号会自动增加1号。
(3)标识符输入：为满足设计需要横断面上测点要界定左、右侧(如渠道、堤围等水利工程测量以水流方向或测量路线前进方向划分左、右岸)。
在车桶坑水库横断面测量时崖站仪断面点标识符输入按水库上游
的断面点输入L桩号中心点输入O下游的断面点输入R纵断面测量加
点也遵守此原则。
(4)充分利用断面数字化点提高地形测图外业工效。
当一测站断面测
量工作完成之后河将先前坐标文件“C下KSK”所采集的断面测量数据
视为车桶坑水库需测地形图的数据化点。
然后在同样的数据采集模式
下肥所缺的地形地物点补测上不过其点号则按“DXI”输入，以便区分。
往下随着测点的增加点号会自动增加1号加下一碎部点就是“OX2’’。
3结束语
本文对基于全站仪测量技术下的水利工程断面测量方法作了详细的分析，以南方N下S一322全站仪的应用为具体实例对大坝和堤围工程
的断面测量问题进行了详细的论述得出以下结论相比于传统的断面测
量技术崖站仪断面测量的效果更佳且测量操作简单便捷所获得的测量
数据更加可靠。
基于全站仪下的断面测量技术在具体实施时可同时完
成工程断面测量、地形测量两类项目的综合性测试并保持测量的精度
和准确性植得在水利工程中进行大量的推广和应用。
浅谈水利工程的断面测量。
