2015-2016学年山东省枣庄市薛城区九年级(上)期末物理模拟试卷(一)

合集下载

山东枣庄薛城区中考物理模拟试题参考答案

2019年山东枣庄薛城区中考物理模拟试题参考答案DIV.MyFav_1212387135492 P.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt;FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1212387135492 LI.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt;FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1212387135492 DIV.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt;FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1212387135492 H1{FONT-WEIGHT: normal; TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 15pt; MARGIN: 0cm0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1212387135492 P{FONT-SIZE: 12pt;MARGIN-LEFT: 0cm; MARGIN-RIGHT: 0cm; FONT-FAMILY: 宋体}DIV.MyFav_1212387135492 DIV.Section1{page:Section1}DIV.MyFav_1212387135492 OL{MARGIN-BOTTOM:0cm}DIV.MyFav_1212387135492 UL{MARGIN-BOTTOM: 0cm} 一、选择题（本题共12小题，每小题2分，共30分）题号13456789101112131415 答案BD CCCCAAADBACD二、填空题（每空1分，共18分，将正确答案写在题中横线上的空白处）16．大于Ⅰ17．10 2：318．慢慢变红无规则运动19．AM 40020．增大减小21．0．36 增大减小22．A 凸透镜成放大的虚像23．315 160 反射三、作图题（24、25题各2分，26题3分，共7分）24．图略（可填入的元件为凸透镜、凹透镜、平面镜等，只要画的元件正确且位置合适既得2分）25．如图1所示（2分）26．如图2所示（3分）四、实验与探究题（27、28题各4分，29题5分，30题9分，共22分）27．1．6N 0．5A 36．5℃ 1．4g（每空1分，共4分）28．红凸透镜（或三棱镜）对红光的偏折（或折射）程度最小（每空2分，共4分）29．（1）0～15V R2；（2）滑动变阻器同时接到下面两个接线柱灯泡断路；（3）1．52（每空1分，共5分）30．（1）从上到下依次是1 3．6 81%；（2）小低；（3）平行（保持一致）；（4）斜面倾斜角θ 小车重控制变量（每空1分，共9分）。

山东省枣庄市薛城区2023年九年级期末考试物理在线测验完整版

选择题如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（）A.R1＜R2，两电阻并联后图线在区域ⅠB.R1＜R2，两电阻串联后图线在区域ⅠC.R1＞R2，两电阻并联后图线在区域ⅠD.R1＞R2，两电阻串联后图线在区域Ⅰ【答案】C【解析】由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据可知R1＞R2由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在U﹣I图象的区域Ⅰ；R并的电流最大，所以在U﹣I图像的区域Ⅰ，故ABD不符合题意，C符合题意。

故选C。

选择题如图所示，已知电源电压为U，三个电阻的阻值分别为R1、R2和R3，且R1A.电流表A示数变小，电压表V示数变小B.电流表A示数变小，电压表V示数不变C.电流表A示数变大，电压表V示数变大D.电流表A示数变大，电压表V示数不变【答案】A【解析】当S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表测干路中的电流，由并联电路电阻的规律可知电路的总电阻小于R1；当S1、S2均断开时，R2与R3串联，电压表测R2两端的电压，电流表测电路中的电流，由串联电路电压的规律可知电压表的示数变小，由串联电路电阻的规律可知电路的总电阻大于R3，由于R1可知通过电路的电流变小，电流表的示数变小。

故选A。

选择题用电热水壶烧水，若不考虑能量损失和电热水壶电阻的变化。

当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为A. 10minB. 25minC. 30minD. 40min【答案】B【解析】因为不不考虑能量损失，所以两种情况下吸收的热量是一样的，又水壶的电阻不变，所以可得解得;t2＝25min,故选B.选择题小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯。

山东省枣庄市薛城区九年级物理上学期期末模拟试题(二)(含解析) 新人教版-新人教版初中九年级全册物理

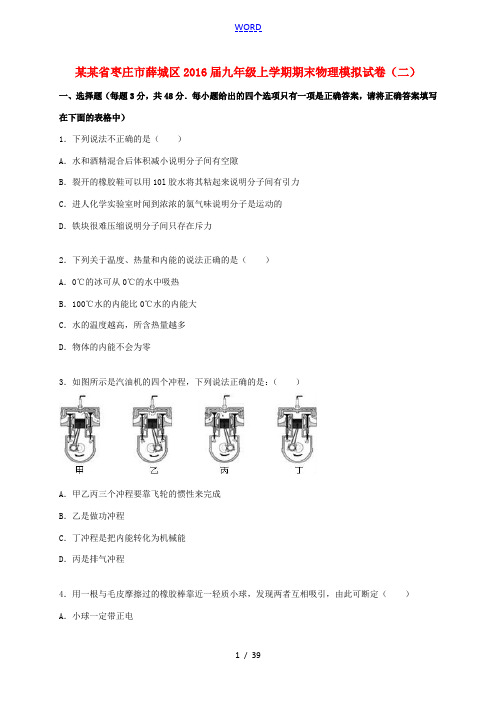

某某省枣庄市薛城区2016届九年级上学期期末物理模拟试卷（二）一、选择题（每题3分，共48分．每小题给出的四个选项只有一项是正确答案，请将正确答案填写在下面的表格中）1．下列说法不正确的是（）A．水和酒精混合后体积减小说明分子间有空隙B．裂开的橡胶鞋可以用10l胶水将其粘起来说明分子间有引力C．进人化学实验室时闻到浓浓的氯气味说明分子是运动的D．铁块很难压缩说明分子间只存在斥力2．下列关于温度、热量和内能的说法正确的是（）A．0℃的冰可从0℃的水中吸热B．100℃水的内能比0℃水的内能大C．水的温度越高，所含热量越多D．物体的内能不会为零3．如图所示是汽油机的四个冲程，下列说法正确的是：（）A．甲乙丙三个冲程要靠飞轮的惯性来完成B．乙是做功冲程C．丁冲程是把内能转化为机械能D．丙是排气冲程4．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可断定（）A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球可能不带电5．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表6．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A．B．C．D．7．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）8．如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2 B．2：1 C．1：3 D．3：19．如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为，电流表A2的示数为．则R2的阻值是（）A．18Ω B．24Ω C．6ΩD．3Ω10．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变小，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比不变11．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（）A．电视机B．白炽灯C．洗衣机D．空调12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．将乙灯接入110V的电路中，它的实际功率为50WD．两灯串联在220V的电路中，甲灯比乙灯亮13．用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min14．如图中是一些人在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用三孔C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线15．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了16．如图是有关电磁现象实验的装置图，其中用来研究电磁感应现象的是（）A． B．C． D．二、填空题（每空1分，共20分）17．汽车散热器常用水作为冷却剂，这是利用水的较大的性质．已知天然气的热值是7.5×107J/m3，若某家庭一个月用8m3的天然气，则这些天然气完全燃烧时放出的热量是J．18．甲、乙两台柴油机做同样多的有用功，甲柴油机消耗柴油3kg，乙柴油机消耗柴油4kg．则两台柴油机热机效率较大的是（选填“甲”或“乙”）．19．在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上电荷，互相的缘故．20．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是，电阻最小的是．21．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了，该电阻的阻值为Ω；若它两端电压变为0V，此时电阻为Ω．22．铭牌上标有“220V 11W”的节能灯，正常工作时的电流为A，它每天正常工作2小时，那么一个月消耗kW•h的电能（一个月按30天计算）．23．某家用电能表上标有“220V 10A”的字样，则正常工作时用电器总功率不能超过kW．小丽家电能表的视窗在月初和月底显示的数字如图所示，她家这一个月消耗电能kW•h，若1度电的电费按0.6元计算，则她家这个月的电费是元．24．如图所示的电路中，电源电压恒为3V，闭合开关S，电流表的示数为；再闭合开关S1，电流表的示数为，此时R1的电功率为W，电路的总电阻为Ω．25．某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为．26．如图所示是电阻甲和乙的U﹣I图象，若甲、乙串联在电路中，当电路电流为时，电源电压为V．若甲、乙并联在电路中，当电源电压为2V时，电路总功率为W．27．动圈式话筒的结构如图，它工作时：①线圈运动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音．关于它的原理，正确的排序是．28．电动机主要是由定子和子组成，它是利用通电线圈在中受力而转动的原理制成的．三、作图题（每题2分，共4分）29．根据图中所画磁感线的方向，标出通电螺线管的N、S极和电源的“+”、“﹣”极．30．如图所示，请将下列元件连接成符合安全用电要求的家庭电路．四、实验探究题（除电路连接2分外，其余每空1分，共16分）31．小红做“测量未知电阻R x的阻值”实验时，所用器材有：电源、未知电阻R x、电流表、电压表、开关、滑动变阻器各一个，导线若干．（1）在连接电路的过程中，开关应处于（选填“断开”或“闭合”）状态．电路连接好后，小红进行实验，记录的数据如下表，其中第3次实验电流表的示数如图所示，读数为A，第3次实验所测的电阻值为Ω．（3）由实验数据可知，R x的阻值为Ω．实验次数U/V I/A R/Ω1 32 123 232．小明在进行“测量小灯泡的功率”的实验时，实验台上提供的器材有：6V蓄电池、电流表（0﹣，0﹣3A）、电压表（0﹣3V，0﹣15V）、滑动变阻器（50Ω ）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．（1）小明在实验中电流表应该选择的量程，电压表应该选择的量程；请用铅笔画线代替导线，将实物图连接完整．（3）若闭合开关后，发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的和（填写序号）A．小电灯短路 B．小电灯的灯丝断了 C．小电灯的灯座接触不良D．电压表的正、负接线柱反接 E．变阻器滑片接触不良（4）排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为W．实验次数123电压U/V电流I/A33．在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路．（1）实验中通过观察电磁铁的不同，可以判断电磁铁的磁性强弱不同．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数（填“增加”或“减少”），说明电流越，电磁铁磁性越强．（3）根据图示的情境可知，（填“甲”或“乙”）的磁性强，说明电流一定时，，电磁铁磁性越强．五、计算题（每题6分，共12分）34．在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为，此时滑动变阻器R的电阻值为多大？若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？35．在一次课外活动中，小悦同学对家用电水壶进行了相关的观察和研究，并记录了电水壶及她家电能表的有关数据，如下表：观察对象有关记录研究活动电水壶的铭牌额定电压：220V额定功率：800W容量：2L（1）用点水壶加热一壶水；（壶中装水量：，通电前水温：30℃）关闭家里其它用电器，只将该电水壶接入电路烧水，观察电能表，表盘在2min内转了30r，此时用温度计测得水的温度为40℃．电能表的铭牌220V 10A 50Hz 1200r/kW•h请你根据小悦同学在活动中获得的有关资料，求解在这段时间内：（1）水所吸收的热量；电水壶的实际功率；（3）电水壶烧水的效率．某某省枣庄市薛城区2016届九年级上学期期末物理模拟试卷（二）参考答案与试题解析一、选择题（每题3分，共48分．每小题给出的四个选项只有一项是正确答案，请将正确答案填写在下面的表格中）1．下列说法不正确的是（）A．水和酒精混合后体积减小说明分子间有空隙B．裂开的橡胶鞋可以用10l胶水将其粘起来说明分子间有引力C．进人化学实验室时闻到浓浓的氯气味说明分子是运动的D．铁块很难压缩说明分子间只存在斥力【考点】分子间的作用力；分子的运动．【专题】应用题；比较思想；归纳法；分子热运动、内能．【分析】分子永不停息的做无规则运动；分子间存在相互的引力和斥力，分子间有间隙．【解答】解：A、水和酒精混合后体积减小，说明分子间有空隙，故A正确，不符合题意；B、裂开的橡胶鞋可以用10l胶水将其粘起来说明分子间有引力，故B正确，不符合题意；C、进人化学实验室时闻到浓浓的氯气味说明分子是运动的，故C正确，不符合题意；D、铁块很难压缩说明分子间存在斥力，但分子间的引力和斥力是同时存在的，故D错误，符合题意．故选D．【点评】本题考查了分子动理论的知识；学生容易在C、D两个选项上出错，这是对基础知识把握不牢造成的，平时一定要注意易错的内容．2．下列关于温度、热量和内能的说法正确的是（）A．0℃的冰可从0℃的水中吸热B．100℃水的内能比0℃水的内能大C．水的温度越高，所含热量越多D．物体的内能不会为零【考点】温度、热量与内能的关系．【分析】从分析内能和温度、状态的关系，内能和热量的区别，发生热传递的条件去判断．【解答】解：A、物体发生热传递的条件是必须存在温度差，则0℃的冰不能从同温度0℃的水中吸热．B、内能的多少与物体的质量、温度、状态有关，单比较物质的温度不能判断内能的大小，则100℃水的内能比0℃水的内能大，说法错误，不符合题意．C、热量是发生热传递时，物体吸收或放出的能量，不是物体含有的；则水的温度越高，所含热量越多，说法错误，不符合题意．D、因物体的分子永不停息地做无规则的运动，所以任何物体都有内能，则物体的内能不会为零，说法正确，符合题意．故选D．【点评】本题主要考查学生对温度、内能、热量的关系的了解和掌握，特别注意热量是发生热传递时，物体吸收或放出的能量，不是物体含有的．3．如图所示是汽油机的四个冲程，下列说法正确的是：（）A．甲乙丙三个冲程要靠飞轮的惯性来完成B．乙是做功冲程C．丁冲程是把内能转化为机械能D．丙是排气冲程【考点】内燃机的四个冲程．【专题】应用题；比热容、热机、热值．【分析】汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程．内燃机的四个冲程中有两个冲程发生能量转化，一是压缩冲程中机械能转化为内能，压缩冲程是依靠飞轮的惯性完成的；二是做功冲程中内能转化为机械能．判断出是哪个冲程，再判断能量是怎样转化的．【解答】解：A、由图可知，甲图中的进气门关闭，排气门打开，活塞上行，所以是排气冲程；乙图中的气门关闭，活塞下行，所以是做功冲程，不是依靠飞轮的惯性完成的冲程；丙图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程；丁图中的气门关闭，活塞上行，所以是压缩冲程，甲丙丁三个冲程要靠飞轮的惯性来完成，故A错误；B、乙图中的气门关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能的过程，故B 正确；C、丁图中的气门关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程，故C 错误；D、丙图中的进气门打开，排气门关闭，活塞下行，所以是吸气冲程，故D错误．故选B．【点评】解决此类问题关键是看气阀门的开关情况和活塞运动情况，结合规律总结进行判断内燃机的冲程；并熟练掌握做功冲程和压缩冲程中的能量转化．4．用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可断定（）A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球可能不带电【考点】物体带电情况的判断．【专题】应用题；比较思想；归纳法；电流和电路．【分析】（1）人们规定，用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引．【解答】解：毛皮摩擦过的橡胶棒带负电，棒与小球吸引，说明小球与棒带异种电荷或不带电，若带异种电荷则带正电．故选项ABC错误，D正确．故选D．【点评】注意：如果棒与小球相吸引，则有两种可能性，因为异种电荷相吸引，小球可能带电，与棒是不同种的电荷；又因为带电体可以吸引轻小物体，小球可能不带电，被带电的棒所吸引了．5．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表【考点】电流表的使用；电压表的使用．【专题】压轴题．【分析】分两种情况对电路进行分析，即串联电路或并联电路，然后根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路分析a、b的类别．【解答】解：如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b 处不能形成通路，否则会形成电源短路，故b处为电压表．故选 C．【点评】解答本题需要掌握：压表和电流表的正确使用方法；电压表和电流表的在电路中的作用；本题根据电压表和电流表在电路中的作用进行分析更简单些．6．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【专题】压轴题．【分析】串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．【解答】解：A、电热丝和电动机串联，而电动机不能够独立工作，故A选项不合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，故B选项不合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；故C选项不合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，故D选项符合要求．故选 D．【点评】会根据要求设计串并联电路，同时会根据已知电路分析出符合要求的电路．7．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）【考点】电阻的并联．【专题】推理法．【分析】并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此求解．【解答】解：∵两电阻并联，∴=+，∴并联电路的总电阻小于任一支路电阻，故总电阻小于0.1Ω．故选B．【点评】理解电阻越并越小，并联电路的总电阻小于任一支路电阻，即小于最小的电阻，这是本题的关键．8．如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2 B．2：1 C．1：3 D．3：1【考点】欧姆定律的应用；串联电路的电压规律．【专题】电压和电阻．【分析】由电路图可知，两电阻串联，电压表V1测电阻R1两端电压，电压表V2测两电阻的串联总电压，由串联电路特点及欧姆定律可以求出两电压表示数之比．【解答】解：由电路图可知，两电阻串联，电压表V1测电阻R1两端电压，电压表V2测两电阻的串联总电压；串联电路电流I处处相等，∵I=，∴===；故选C．【点评】本题考查了求电压表的示数之比，分析清楚电路结构、明确各电路元件的连接方式，应用串联电路特点及欧姆定律即可正确解题．9．如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为，电流表A2的示数为．则R2的阻值是（）A．18Ω B．24Ω C．6ΩD．3Ω【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．【专题】计算题；应用题．【分析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测通过R2的电流；根据并联电路的电流特点求出通过R1的电流，根据并联电路的电压特点和欧姆定律求出电源的电压，再根据欧姆定律求出R2的阻值．【解答】解：由电路图可知，两电阻并联，电流表A1测干路电流，A2测通过R2的电流，通过R1的电流I1=I﹣I2=﹣=，电源的电压U=U2=U1=I1R1=×6Ω=5.4V，所以R2===18Ω．故选A．【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是公式和规律的灵活运用，是一道较为简单的计算题．10．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向左移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变小，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比不变【考点】电路的动态分析．【专题】应用题；电路变化分析综合题．【分析】闭合开关S后，滑动变阻器与电阻R1串联，电流表测量电路总电流，电压表测量R1两端的电压；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流和R1两端的电压的变化．【解答】解：由电路图可知，滑动变阻器R2与电阻R1串联，电流表测量电路中的电流，电压表V测量R1两端的电压；当开关S闭合，滑片向左移动的过程中，接入电路的电阻变小，电路的总电阻变小，电路中总电压等于电源电压不变，根据公式I=可知，电路电流变大，即电流表示数变大；电压表测电阻R1两端的电压，电路中电流变大，R1为定值电阻，根据U=IR可知，电阻R1两端的电压变大，即电压表示数变大．根据欧姆定律可知：电压表与电流表示数的比值为电阻R1，R1为定值电阻，则电压表与电流表示数的比值不变．故ABC错误，D正确．故选D．【点评】本题考查了滑动变阻器的变阻原理、欧姆定律公式的灵活运用，会根据欧姆定律分析电压表和电流表示数的关系是关键．11．某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（）A．电视机B．白炽灯C．洗衣机D．空调【考点】电流的大小；电功率的计算；额定功率．【专题】应用题；估算法．【分析】解答本题可根据电功率公式将电流转变为电功率，以便分析．【解答】解：家用电器的额定电压都是220V，根据P=UI得，工作电流为5A的用电器的电功率是1100W．A、电视机的电功率约为100W；B、白炽灯的电功率约为60W；C、洗衣机的电功率约为200W；D、空调的电功率约为1000W；所以空调正常工作时，通过的电流大约为5A．故选 D．【点评】对于每个用电器的电流大小是多少，我们是比较陌生的，不过我们可以借助我们比较熟悉的电功率来进行分析．12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．将乙灯接入110V的电路中，它的实际功率为50WD．两灯串联在220V的电路中，甲灯比乙灯亮【考点】电功率与电能、时间的关系；电功率与电压、电流的关系．【专题】电能和电功率．【分析】由灯的铭牌知道灯的额定电压和额定功率，可以求出①灯丝的电阻，②正常发光一段时间消耗的电能，③在实际电压下的实际功率．【解答】解：A、两灯均正常发光时，乙的电功率大，因为不知道发光时间是否相同，所以不能比较两灯消耗的电能的多少，故A错；B、两灯均正常发光时，额定电压相同都等于220V，∵灯丝电阻R=，甲灯额定功率小于乙灯的额定功率，∴甲灯的电阻大于乙灯的电阻，故B错；C、将乙灯接在110V的电路中，∵R乙===484Ω；∴P乙实===25W，故C错．D、由R=知道甲灯的电阻大于乙灯的电阻，当两灯串联时，通过的电流相等，∵P=I2R，∴甲灯的实际功率比乙灯的大，∴当两灯串联接在220V电路中，甲灯比乙灯亮，故D正确．故选D．【点评】本题考查了电功（消耗电能）的计算、电功率的计算、两灯串联时消耗电能的比较，灵活选用公式是本题的关键．13．用粗细均匀的电热丝加热烧水，通电10min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是（不计热量损失）（）A．2.5min B．5min C．20min D．40min【考点】影响电阻大小的因素；焦耳定律的计算公式及其应用．【专题】应用题．【分析】（1）导体的电阻大小与导体的长度、横截面积和材料有关，长度越长、横截面积越小，电阻越大．纯电阻电路电热计算公式：Q=．【解答】解：影响电阻大小的因素有材料、长度和横截面积．电热丝对折，长度为原来的一半，横截面积是原来的2倍，因此电阻为原来的四分之一．由Q=可知：当Q和U一定时，t和R成正比，所以加热时间成为原来的四分之一，即10min÷4=2.5min．故选A．【点评】纯电阻电路是电能完全转化为热能的，计算电功的公式都可以计算电热．14．如图中是一些人在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用三孔C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线【考点】安全用电原则；测电笔的使用．【专题】电与热、生活用电．【分析】本题根据测电笔的使用方法及安全用电的常识进行分析判断．【解答】解：A、验电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故A握法错误；B、带金属外壳的用电器应接地，故应使用三孔插座；故B正确；C、大功率电器电流较大，若多个电器同时使用同一个插座，会使导线上电流过大，而发生事故，故C做法错误；D、由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故；故D错误；故选B．【点评】在用电时，重要的是一定杜绝家庭电路的短路或总功率过大，防止火灾的发生．15．小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时，只有b点不发光，请你帮他分析可能发生的故障是（）A．火线与零线短路B．a、d之间某处短路C．b、c之间某处断路D．电灯的灯丝断了【考点】家庭电路的故障分析；测电笔的使用．【专题】推理法．【分析】测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；。

枣庄市薛城区中考物理模拟考试试卷

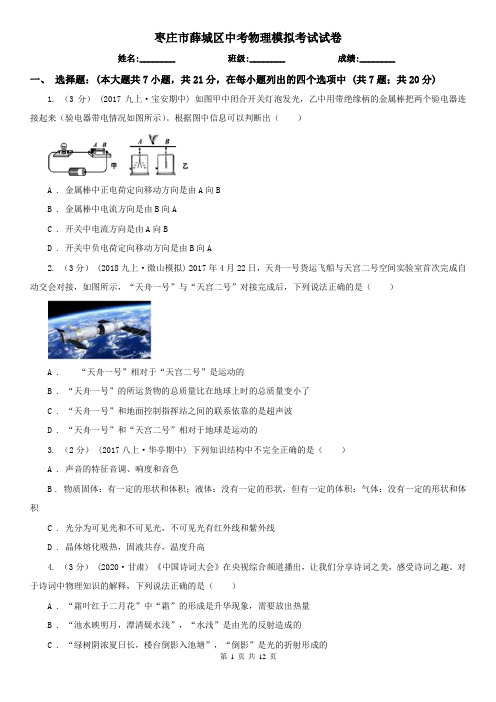

枣庄市薛城区中考物理模拟考试试卷姓名:________ 班级:________ 成绩:________一、选择题：(本大题共7小题，共21分，在每小题列出的四个选项中 (共7题；共20分)1. （3分） (2017九上·宝安期中) 如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示）。

根据图中信息可以判断出（）A . 金属棒中正电荷定向移动方向是由A向BB . 金属棒中电流方向是由B向AC . 开关中电流方向是由A向BD . 开关中负电荷定向移动方向是由B向A2. （3分） (2018九上·微山模拟) 2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的是（）A . “天舟一号”相对于“天宫二号”是运动的B . “天舟一号”的所运货物的总质量比在地球上时的总质量变小了C . “天舟一号”和地面控制指挥站之间的联系依靠的是超声波D . “天舟一号”和“天宫二号”相对于地球是运动的3. （2分） (2017八上·华亭期中) 下列知识结构中不完全正确的是（）A . 声音的特征音调、响度和音色B . 物质固体：有一定的形状和体积；液体：没有一定的形状，但有一定的体积；气体：没有一定的形状和体积C . 光分为可见光和不可见光，不可见光有红外线和紫外线D . 晶体熔化吸热，固液共存，温度升高4. （3分）(2020·甘肃) 《中国诗词大会》在央视综合频道播出，让我们分享诗词之美，感受诗词之趣。

对于诗词中物理知识的解释，下列说法正确的是（）A . “霜叶红于二月花”中“霜”的形成是升华现象，需要放出热量B . “池水映明月，潭清疑水浅”，“水浅”是由光的反射造成的C . “绿树阴浓夏日长，楼台倒影入池塘”，“倒影”是光的折射形成的D . “姑苏城外寒山寺，夜半钟声到客船”，“钟声到客船”说明空气能够传播声音5. （3分）(2020·龙湖模拟) 今年2月11日，很多人的朋友圈被一条“因为今天地球完美的重力角度，是唯一一天可以使扫帚站立的日子”的信息刷屏，其实扫帚立起来跟地球的引力一点关系都没有，只要找到某个角度使扫帚受力平衡就能使扫帚立起来。

山东省枣庄薛城区五校联考2025届物理九年级第一学期期末检测模拟试题含解析

山东省枣庄薛城区五校联考2025届物理九年级第一学期期末检测模拟试题注意事项:1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。

2．答题时请按要求用笔。

3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。

4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。

5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题1．下列数据最符合实际的是（）A．手机充电器的工作电流约为20AB．USB接口的输出电压约为5VC．家用微波炉的额定功率约为10WD．家用空调工作一晚消耗约100度电2．如果加在某定值电阻两端的电压从4V升高到8V，通过该电阻的电流变化了0.2A，则该电阻的电功率变化了（）A．1.6WB．2.4WC．3.4WD．4.0W3．一台柴油机中的燃料完全燃烧放出了8×107J的热量,损失了4.8×107J的热量,该柴油机的效率为A．30% B．40% C．60% D．32%4．下列现象利用热传递改变物体内能的是A．快速弯折铁条，铁条变折处变热B．公园中的石凳被太阳晒热C．两手互相摩擦时手发热D．刀具在砂轮上磨得发烫5．如图所示，图甲是R1、R2两个电阻的U﹣I图线，若把这两个电阻接入图乙或图丙的电路中，下列说法中正确的是A．R1的电阻小于R2的电阻B．R1、R2接入图乙所示的电路中，若电流大小为0.3A，则电源电压为3VC．R1、R2接入图丙所示的电路中，若通过R1电流大小为0.2A，则通过R2电流大小为0.4AD．R1、R2接入图乙所示的电路中，若电源电压为3V，则电路总功率为0.9W6．如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比变大C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变大，电压表V2的示数变大7．把小灯泡L1（“6V 6W”）和小灯泡L2（“6V 3W”）串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）A．因为通过它们的电流相等，所以两灯一样亮B．因为灯L2实际功率较大，所以灯L2较亮C．因为灯L1额定功率较大，所以灯L1较亮 D．因为灯L1实际功率较大，所以灯L1较亮8．如图所示，用跟丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的金属箔张开。

山东省枣庄市薛城区奚仲中学九年级物理上学期12月月考

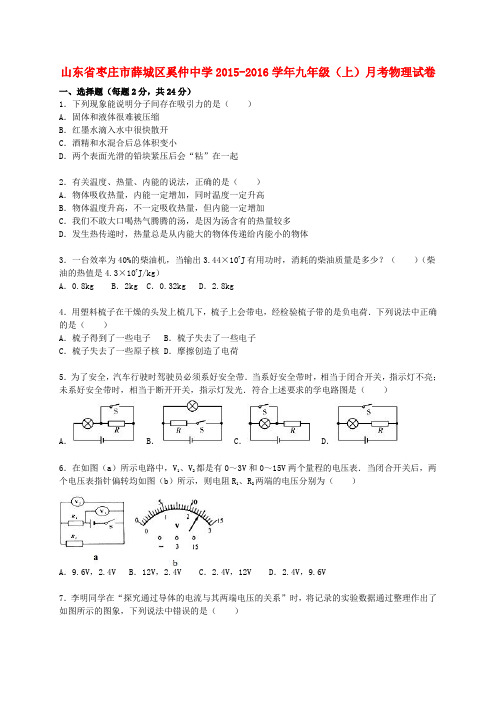

山东省枣庄市薛城区奚仲中学2015-2016学年九年级（上）月考物理试卷一、选择题（每题2分，共24分）1．下列现象能说明分子间存在吸引力的是（）A．固体和液体很难被压缩B．红墨水滴入水中很快散开C．酒精和水混合后总体积变小D．两个表面光滑的铅块紧压后会“粘”在一起2．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．发生热传递时，热量总是从内能大的物体传递给内能小的物体3．一台效率为40%的柴油机，当输出3.44×107J有用功时，消耗的柴油质量是多少？（）（柴油的热值是4.3×107J/kg）A．0.8kg B．2kg C．0.32kg D．2.8kg4．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核 D．摩擦创造了电荷5．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（）A．B．C．D．6．在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V7．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零8．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω9．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）A．电压表V l与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V l的示数变大D．电流表A的示数变小．电压表V2的示数变大10．如右图，电压U 不变，开关S闭合后，下列说法正确的是（）A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小11．将标有“6V3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A．P实＞P额B．P实＜P额C．P实=P额D．无法确定12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯均正常发光时，通过甲灯的电流比乙灯小D．将乙灯接入110伏电路中，它的实际功率为50瓦二、填空题（每空1分，共21分）13．2kg的水温度升高1℃，需吸收J的热量．已知c水＞c沙石，相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是，据此可解释沙漠地区的昼夜温差变化较沿海地区的要．（选填“大”或“小”）．14．如图所示，是四冲程汽油机工作的部分冲程示意图，其中图是做功冲程，图是依靠飞轮的惯性来完成的冲程．15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向（“由A到B”或“由B到A”）．16．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是，电阻最小的是．17．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．18．如图所示，R1=10Ω，当S1、S2均闭合时，电压表示数为6V；当S1闭合，S2断开时，电压表示数为4V，电源电压U和电阻R2的大小分别是V、Ω．19．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．20．铭牌上标有“220V 11W”的节能灯，正常工作时的电流为A，它每天正常工作2小时，那么一个月消耗kW•h的电能（一个月按30天计算）．21．某市居民生活用电电价是每度电0.5元，小新家5月初和5月底电能表的示数如图所示，则小新家5月份电费为元．小新家某用电器单独工作3min，电能表转动6圈，则该用电器的实际功率为 W．22．一只标有“220V100W”的灯泡，如果将它接入110伏的电路中，灯泡此时的实际功率是瓦，工作时间10分钟，消耗的电能为焦．三、实验题（除电路连接3分外，其余每空1分，共12分）23．要测量某电阻的阻值，实验桌上有下列器材：电流表A（0﹣0.6A），电压表V（0﹣3V），电源4.5V，滑动变阻器R，开关，导线，待测电阻R x（约6Ω左右）．实验要求：多测几组数据且两电表都不能超过其量程．（1）根据电路图用笔画线代替导线，将实物电路连接好．（2）实验时，电路中允许通过的最大电流为A．（3）在连接电路时，有R1（12Ω 1A）和R2（3Ω 2A）两种滑动变阻器，要保证实验顺利进行，应选（填R1或R2）．（4）小华改变电阻两端的电压进行了三次测量，三次测出的电阻分别为5.9Ω、6.1Ω、6.3Ω并不相等，为减小实验误差，该电阻的真实值更接近于Ω．（5）将上述实验中的电阻换成小灯泡，用同样的方法测小灯泡的电阻，分析实验数据发现，小灯泡两端电压越低，小灯泡的电阻越小，原因是．24．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是．（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现现象．（4）排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．（5）分析三次的实验数据，可得出电流与电阻的关系是．（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为Ω．四、计算题（第1题6分，第2题7分，共13分）25．为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω．求：（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少？（2）现在国际公认的酒驾标准是0.2mg/m L≤酒精气体浓度≤0.8mg/mL，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾．26．如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6V 3W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2A（设灯丝电阻不受温度影响）．求：（1）电源电压（2）电阻R的阻值（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率．2015-2016学年山东省枣庄市薛城区奚仲中学九年级（上）月考物理试卷（12月份）参考答案与试题解析一、选择题（每题2分，共24分）1．下列现象能说明分子间存在吸引力的是（）A．固体和液体很难被压缩B．红墨水滴入水中很快散开C．酒精和水混合后总体积变小D．两个表面光滑的铅块紧压后会“粘”在一起【考点】分子间的作用力；分子动理论的其它内容及应用．【分析】本题根据分子动理论的相关内容解答，分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：A、固体和液体很难被压缩是因为分子间存在相互的斥力，故A错误；B、红墨水滴入水中很快散开是因为墨水分子做无规则运动，故B错误；C、酒精和水混合后体积减小，是因为分子间有空隙，故C错误；D、两个表面光滑的铅块紧压后，由于分子间存在相互的引力而使两块铅块粘在一起，故D正确；故选D．【点评】分子动理论为考试中的热点，要求学生不但要掌握分子动理论的内容，也要注意所各内容所对应的现象．2．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【专题】比较思想；分子热运动、内能．【分析】A、物体温度升高，内能一定增大；物体内能增加，温度不一定升高；B、改变内能有两种方式：做功和热传递；C、热量是个过程量，区别于状态量，只是在热传递这个过程中才有热量这个物理量，当两物体温差达到相等时，热传递就停止．所以只能说某物体吸收了多少热量，放出了多少热量．D、发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、我们不敢大口地喝热气腾腾的汤，是因为热汤的温度高．不能说汤含有的热量较多，此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．而不是从内能大的物体传递给内能小的物体，此选项错误．故选B．【点评】一般情况下，物体吸收热量，内能增加，温度升高，只有两种特殊情况：晶体熔化和液体的沸腾，它们都是物体吸收热量，内能增加，温度不变要重点记忆．3．一台效率为40%的柴油机，当输出3.44×107J有用功时，消耗的柴油质量是多少？（）（柴油的热值是4.3×107J/kg）A．0.8kg B．2kg C．0.32kg D．2.8kg【考点】热机的效率；功的计算．【专题】计算题．【分析】知道有用功和柴油机的效率，利用效率公式求柴油机工作消耗的总能量，再利用燃料完全燃烧放热公式Q放=mq求消耗柴油的质量．【解答】解：∵η=，∴柴油机工作消耗的总能量（柴油完全燃烧放出的热量）Q放===8.6×107J；∵Q放=mq，∴消耗柴油的质量：m===2kg．故选B．【点评】本题考查了学生对燃料完全燃烧放热公式、效率公式的掌握和运用，因条件已给出，难度不大．4．用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷．下列说法中正确的是（）A．梳子得到了一些电子B．梳子失去了一些电子C．梳子失去了一些原子核 D．摩擦创造了电荷【考点】摩擦起电的实质．【分析】摩擦起电的实质是电子的得失，失去电子的带正电，得到电子的带负电．【解答】解：梳子和头发摩擦，梳子带的负电荷说明梳子得到了电子．故选A．【点评】此题考查了摩擦起电的实质，是一道基础题．5．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的学电路图是（）A．B．C．D．【考点】电路图设计．【专题】电流和电路．【分析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了．【解答】解：A、无论开关断开还是闭合，灯泡都发光．不符合题意；B、无论开关断开还是闭合，灯泡都发光．不符合题意；C、开关断开，灯泡和保护电阻串联能够发光；开关闭合，灯泡被短路不能发光．符合题意；D、开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．不符合题意．故选C．【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路．6．在如图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1、R2两端的电压分别为（）A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V【考点】串联电路的电压规律；电压表的读数方法．【专题】压轴题．【分析】两个电阻串联，V2与R2并联，V1并联在电源两端；根据串联电路两端的电压等于各部分电压之和，先分析两个电压表量程，然后根据量程分别读出电压表的示数即可，再利用串联电路电压的特点求出电阻R1、R2两端的电压．【解答】解：因为串联电路两端电压等于各部分电压之和，而V1测量电源电压，V2测量R2两端的电压，所以V2的量程为是有0～3V；V1的量程为0～15V；故V1、V2的示数分别为12V和2.4V；又因为串联电路两端电压等于各部分电压之和，所以R1两端的电压：12V﹣2.4V=9.6V．故选A．【点评】会识别电路，判断电压表所测的电压值，并会根据欧姆定律以及电路的特点进行相关计算．7．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零【考点】探究电流与电压、电阻的关系实验；并联电路的电流规律；并联电路的电压规律；影响电阻大小的因素．【专题】应用题；图析法．【分析】（1）从U﹣I图象可以得出的信息：①在一定电压下通过导体的电流；②通过比较相同电压下的电流大小，比较电阻大小关系；③通过导体的电流与其两端的电压成正比．（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】解：A、由乙的图象可知，当U=1V时，I=0.1A，故A正确、不符合题意；B、当甲、乙两导体并联后接到电压为2V的电源上时，U甲=U乙=2V，由图知I甲=0.4A，I乙=0.2A，I=0.6A，故B正确、不符合题意；C、加同样电压时（2V），I甲=0.4A，I乙=0.2A，I甲＞I乙，所以R甲＜R乙，故C正确、不符合题意；D、电阻的大小与两端的电压无关，所以导体两端的电压为零时电阻的阻值不变，故D不正确、符合题意．故选D．【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是知道电阻的阻值与两端的电压和通过的电流无关以及从图象中得出相关的信息．8．一只10Ω的电阻与一只0.1Ω的电阻并联，并联后的总电阻（）A．等于1ΩB．小于0.1ΩC．等于10.1ΩD．大于0.1Ω小于10Ω【考点】电阻的并联．【专题】推理法．【分析】并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此求解．【解答】解：∵两电阻并联，∴=+，∴并联电路的总电阻小于任一支路电阻，故总电阻小于0.1Ω．故选B．【点评】理解电阻越并越小，并联电路的总电阻小于任一支路电阻，即小于最小的电阻，这是本题的关键．9．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）A．电压表V l与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V l的示数变大D．电流表A的示数变小．电压表V2的示数变大【考点】电路的动态分析；滑动变阻器的使用；欧姆定律的应用．【专题】压轴题．【分析】先判断电路的连接方式和两个电压表分别是测量哪个电阻的电压后，由串联电路的特点分析．【解答】解：电阻R1和R2是串联，V1测总电压，即电源电压，V2测R2的电压，滑片向右移动时，电阻变大，电流变小，由串联电路的分压原理知，滑动变阻器上的电压增大，即电压表V2的示数变大，而电源电压是不变的，即V1示数不变．故选：D．【点评】本题利用了串联的分压原理求解：串联电路中的各用电器的电压之比等于电阻之比，当电阻变大时，所分的电压也变大，反之减小．10．如右图，电压U 不变，开关S闭合后，下列说法正确的是（）A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小【考点】欧姆定律的应用；电阻的并联．【专题】推理法．【分析】由图可知，开关S断开时，电路为R1的简单电路，当开关S闭合后，又并联一个电阻，导致电路中的总电阻变小，由欧姆定律可得，电路中的总电流将变大．另外根据电流表、电压表的使用要求可以解答此题．【解答】解：∵电压表测电源的电压，且电源的电压不变，∴电压表的示数不变；当开关S闭合后，又并联一个电阻，导致电路中的总电阻变小，由欧姆定律可得，电路中的总电流将变大，即电流表的示数增大．故选A．【点评】该题考查了由开关的通、断引起电路的变化和电流表、电压表的使用，关键是分析开关变化前后电路的连接情况．11．将标有“6V3W”的小灯泡连接在电路中时，通过其中的电流为0.4A，这时小灯泡的实际功率P实与额定功率P额之间关系正确的是（）A．P实＞P额B．P实＜P额C．P实=P额D．无法确定【考点】电功率的计算；额定功率；实际功率．【专题】应用题．【分析】已知灯泡的额定电压和额定功率，根据公式I=可求通过灯泡的额定电流，再与通过灯泡的实际电流相比较；根据公式P=I2R即可得出结论．【解答】解：通过灯泡的额定电流I1===0.5A；通过灯泡的实际电流为0.4A，小于额定电流；根据公式P=I2R可知；灯泡的实际功率小于灯泡的额定功率．故选B．【点评】本题考查电功率大小的比较，关键知道灯泡的电阻保持不变，比较电流的大小，即可知道额定功率和实际功率的大小．12．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯均正常发光时，通过甲灯的电流比乙灯小D．将乙灯接入110伏电路中，它的实际功率为50瓦【考点】电功率与电压、电流的关系．【专题】应用题；电能和电功率．【分析】（1）两灯泡正常发光的功率和额定功率相等，根据W=Pt可知，灯泡消耗的电能的多少不仅与灯泡的实际功率有关，还与工作时间有关；根据P=比较两灯泡的电阻关系，根据P=UI比较两灯泡正常发光时的电流关系；（2）根据P=表示出乙灯泡的电阻，再根据P=求出将乙灯接入110伏电路中时的实际功率．【解答】解：（1）两灯泡正常发光的功率和额定功率相等，由W=Pt可知，灯泡消耗的电能的多少不仅与灯泡的实际功率有关，还与工作时间有关，故A错误；由P=的变形式R=可知，甲灯泡的电功率较小，电阻较大，即甲灯的电阻大于乙灯的电阻，故B错误；由P=UI的变形式I=，乙灯泡的实际功率较大，通过的电流较大，即通过甲灯的电流比乙灯小，故C正确；（2）由P=可得，乙灯泡的电阻：R乙=，将乙灯接入110伏电路中时的实际功率：P乙实===P乙=×100W=25W，故D错误．故选C．【点评】本题考查了电功率公式的灵活应用，关键是知道灯泡正常发光时的电压和额定电压相等．二、填空题（每空1分，共21分）13．2kg的水温度升高1℃，需吸收8.4×103J的热量．已知c水＞c沙石，相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是沙石，据此可解释沙漠地区的昼夜温差变化较沿海地区的要大．（选填“大”或“小”）．【考点】热量的计算；比热容解释简单的自然现象．【专题】计算题；比热容、热机、热值．【分析】（1）根据Q=cm△t求出水吸收的热量；（2）利用热量的计算公式Q=cm△t可知，在质量相等、吸热也相同的情况下，谁的比热容小；它的温度变化就大．【解答】解：（1）2kg的水温度升高1℃吸收的热量：Q=cm△t=4.2×103J/（kg•℃）×2kg×1℃=8.4×103J；（2）利用热量的计算公式Q=cm△t可知，在质量相等、吸热也相同的情况下，谁的比热容小；它的温度变化就大．由表中数据可知：沙石的比热容小于水的比热容，所以相同质量的水和沙石，若吸收或放出同样多热量，温度变化较大的是沙石．因为沙漠地区表面多为沙石，所以沙漠地区的昼夜温差较沿海地区的要大．故答案为：8.4×103；沙石；大．【点评】解答此题需要学生理解比热容的概念，并能用控制变量法研究物质在质量相等、吸热也相同的情况下，温度变化的大小和比热容的关系．14．如图所示，是四冲程汽油机工作的部分冲程示意图，其中乙图是做功冲程，甲图是依靠飞轮的惯性来完成的冲程．【考点】内燃机的四个冲程．【专题】图析法．【分析】解决此题可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”；其中，气阀门都关闭谓之关，只有一个气阀门打开谓之开．【解答】解：由图可知，乙图中的气门关闭，活塞下行，所以是做功冲程；甲图中的排气门打开，活塞上行，所以是排气冲程，在该冲程中是依靠飞轮的惯性来完成的冲程；故答案为：乙，甲．【点评】解决此类问题关键是看气阀门的开关情况和活塞运动情况，结合规律总结进行判断内燃机的冲程．15．如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中的电流方向由B到A （“由A到B”或“由B到A”）．【考点】验电器的原理及使用．【专题】电流和电路．【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．【解答】解：连接的瞬间，A带的负电减少，说明电子从A到B移动，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向B→A．故答案为：由B到A．【点评】本题的目的是考查对验电器使用原理、电流方向的掌握情况．在金属导体中，能够自由移动的电荷是负电荷（自由电子），所以在金属导体中，电流的方向始终与自由电荷的运动方向相反．16．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线．A、B两根导线的长短相同，A比B粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是 C ，电阻最小的是 A ．【考点】影响电阻大小的因素．【专题】应用题；控制变量法．【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】解：（1）由于A、B都是铜线且长度相同，A比B粗，∴R B＞R A；（2）∵B、C两根导线的长短、粗细都相同，但C是镍鉻合金线，B是铜线，∴R C＞R B，所以由以上分析可知这三根导线的电阻关系是R C＞R B＞R A．故答案为：C；A．【点评】比较电阻的大小，要从长度和横截面积及材料入手来分析，由于导体电阻跟多个因素有关，所以在分析时应注意控制变量．17．如图所示，电源电压恒定，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为 6 V，R2的阻值为30 Ω．【考点】欧姆定律的应用．【专题】电路和欧姆定律．【分析】（1）闭合S，断开S1时，电路为R1的简单电路，根据欧姆定律求出电源的电压；（2）若再闭合S1时，两电阻并联，电流表测干路电流，根据并联电路的电流特点可知电流表示数的变化即为R2支路的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值．【解答】解：（1）闭合S，断开S1时，电路为R1的简单电路；由I=可知，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2）若再闭合S1时，两电阻并联，则U2=U=6V，电流表示数的变化量即为R2支路的电流，则I2=0.2A；。

枣庄市薛城区中考物理模拟试卷

枣庄市薛城区中考物理模拟试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）(2017·龙岩模拟) 下列与初中生相关的估测最合理的是（）A . 身高1.65 cmB . 正常体温42℃C . 步行速度5 m/sD . 质量50 kg2. （2分）(2011·防城港) 一个凸透镜的焦距是10cm，将点燃的蜡烛放在距离这个凸透镜25cm处时，移动光屏，在光屏上得到一个清晰的像，该像是（）A . 正立、缩小的实像B . 倒立、缩小的实像C . 正立、放大的虚像D . 倒立、放大的实像3. （2分）如图所示，一物体在外力F的作用下，以5m/s的速度做匀速直线运动，如果突然将力F撤去，则物体：（）A . 立即停止B . 继续以5m/s的速度做匀速直线运动C . 先向右运动，然后向左运动D . 继续向右运动，但速度逐渐减小直至停止4. （2分）下列实例中，为了减小摩擦的是（）A . 要把拧得很紧的瓶盖扭开，在手和瓶盖间垫一块毛巾。

B . 手表上用于调节指针的旋钮刻有凹凸不平的条纹。

C . 为把玻璃窗擦的更干净些，要用更大一点的力压抹布。

D . 移动较重的货箱时，在货箱下面垫上几根圆木。

5. （2分）(2017·亭湖模拟) 如图所示的四个实验中，操作正确的是（）A . 刻度尺的使用B . 弹簧测力计的使用C . 量筒的读数D . 温度计的读数6. （2分）在下列所示的四个图中，正确地表示出通电螺线管极性关系的是（）A .B .C .D .7. （2分）用弹簧测力计沿水平方向两次拉着同一物体在同一水平面上运动，两次运动的s﹣t图象如上图所示．其对应的弹簧测力计示数分别为F1、F2 ，相同时间内所做的功分别为W1、W2 ，则它们的关系正确的是（）A . F1＞F2 ， W1＞W2B . F1=F2 ， W1＞W2C . F1=F2 ， W1=W2D . F1＜F2 ， W1＜W28. （2分） (2018九下·天津月考) 如图所示的电路中，电源电压保持不变，电阻R1=10Ω，R2=20Ω，R3的阻值不等于零，当断开开关 S 后，电压表的示数为 6V，当闭合开关 S 后电压表的示数可能是（）A . 11VB . 10VC . 9VD . 8V9. （2分）(2017·邵阳模拟) 为了推行“低碳生活”，自行车重新成为人们的重要交通工具，下列有关自行车的结构及使用的说法中正确的是（）A . 把手做得凹凸不平是为了增大摩擦B . 自行车的刹车是费力杠杆C . 上坡前加紧用力蹬车是为了增大惯性D . 匀速下坡时动能不变，机械能不变10. （2分）如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A . 电流表示数变小，弹簧长度变短B . 电流表示数变小，弹簧长度变长C . 电流表示数变大，弹簧长度变长D . 电流表示数变大，弹簧长度变短二、填空题 (共4题；共9分)11. （2分）(2017·锡山模拟) 如图甲为宾馆的房卡，把房卡插入槽中，房内的用电器才能工作．插入房卡相当于闭合电路中的________．该宾馆的电能表如图乙所示，小明测得当只有某用电器单独工作时，电能表转盘在10分钟内转过了60转，则该用电器的电功率为________ W．12. （2分）(2018·辽阳模拟) 一只苹果的质量为140g、体积为1.8×10－4m3 ，用手将其浸没在水中时，苹果受到的浮力为________N(g取10N/kg)，松手后苹果将________(选填“上浮”“下沉”或“悬浮”)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2015-2016学年山东省枣庄市薛城区九年级（上）期末物理模拟试卷（一）一、选择题（每题3分，共51分．每小题给出的四个选项只有一项是正确答案，请将正确答案填写在下面的表格中）1．（3分）下列事例中不能用“分子热运动”解释的是（）A．环境恶化，尘土满天飞B．炒菜时加盐使菜变咸C．室内喷清新剂，香气四溢D．密封的室内一人吸烟，其他人闻到烟味2．（3分）下列关于物体内能说法正确的是（）A．同一杯水内能越大温度越高B．0℃以上的物体才有内能C．温度相同的物体内能一定相等D．只有做功才能改变物体内能3．（3分）柴油机与汽油机的区别，下列叙述错误的是（）A．构造，柴油机汽缸顶端有一个喷油嘴而没有火花塞B．柴油机吸气冲程中吸入汽缸中的是柴油和空气的混合物C．柴油机效率比汽油机高D．使用柴油机比汽油机经济，但是比较笨重4．（3分）一台效率为40%的柴油机，当输出3.44×107J有用功时，消耗的柴油质量是多少？（）（柴油的热值是4.3×107J/kg）A．0.8kg B．2kg C．0.32kg D．2.8kg5．（3分）用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（）A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电6．（3分）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A．B．C．D．7．（3分）下列做法中，使电阻丝的电阻变大的是（）A．把电阻丝拉长 B．把电阻丝对折C．把电阻丝剪掉一段 D．把电阻丝绕成螺线管8．（3分）电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A．连接A、C B．连接B、C C．连接A、B D．以上都不正确9．（3分）由欧姆定律公式I=变形得R=，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关10．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．U AB＞U BC，I AB=I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＜I BC D．U AB=U BC，I AB＜I BC11．（3分）如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1的电流为I1，通过R2的电流为I2，电路总电流为I．则下列关系正确的是（）A．I1：I2=4：1 B．I1：I=1：5 C．I：I2=5：1 D．I1：I=4：512．（3分）如图所示的电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P 向左滑动的过程中，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大B．电压表V1示数变大，电压表V 2示数变小C．电压表V1示数变小，电流表示数变小D．电压表V 2示数变小，电流表示数变大13．（3分）如右图，电压U 不变，开关S闭合后，下列说法正确的是（）A．电流表的读数增大 B．电流表的读数减小C．电压表的读数增大 D．电压表的读数减小14．（3分）家庭电路中，某用电器正常工作15min消耗电能0.3KW•h，该用电器可能是下列哪一个（）A．空调 B．洗衣机C．白炽灯D．电视机15．（3分）标有“PZ220﹣100”字样的灯泡接入110V电路中，实际功率为（）A．100W B．50W C．25W D．无法判断16．（3分）一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将（）A．小于40W B．大于40W C．等于40W D．无法判断17．（3分）如果电视机，电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下，工作相同的时间，三个用电器产生的热量是（）A．电视机最多B．电烙铁最多C．电风扇最多D．一样多二、填空题（每空1分，共20分）18．（3分）2千克的水温度降低5℃，水放出的热量为焦，水的比热容在常见的物质中是比较的，因此沿海地区昼夜温差比同纬度的内陆地区（均选填“大”或“小”）．19．（2分）汽油机的一个工作循环有四个冲程，如图是冲程，在此冲程中能转化为机械能．20．（1分）如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为A．21．（2分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为V，L1两端的电压为V．22．（1分）如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端．已知R1=lOΩ，R2=20Ω，电压表示数为2.5V，则AB两端电压U=V．23．（1分）如图所示，电路中R1的阻值为6Ω．闭合开关S 电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是．24．（2分）一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．25．（2分）小明家的电能表月初的数字是，月末表盘的示数如图所示．若按0.5元/kW•h的标准收费，他家本月应缴纳电费元．若电能表的转盘在1Omin内转过400转，则接在该电能表上的用电器总功率为W．26．（2分）近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保．其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月（按30天计算）节省的电能kW•h，节省下的电能可使额定功率为1000W的电热水壶正常工作h．27．（2分）甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W“，将他们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是，另一盏灯的实际功率是．28．（2分）图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关s，小灯泡的实际功率为1W；再闭合开关s1，电流表示数变化了A，此时电路消耗的总功率为W．三、实验探究题（除电路连接2分外，其余每空1分，共19分）29．（6分）小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为V时，读出电流表的示数．（3）为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器．30．（4分）小红做“测量未知电阻R x的阻值”实验时，所用器材有：电源、未知电阻R x、电流表、电压表、开关、滑动变阻器各一个，导线若干．（1）在连接电路的过程中，开关应处于（选填“断开”或“闭合”）状态．（2）电路连接好后，小红进行实验，记录的数据如下表，其中第3次实验电流表的示数如图所示，读数为A，第3次实验所测的电阻值为Ω．31．（5分）某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右．（1）连接电流表时应选用的量程．（2）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是．（3）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光．读取电流表的示数为0.3A．（4）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的决定的．（6）同学们又根据测得的七组数据求出各次电阻，发现小灯泡七次的电阻值并不相同，这是因为小灯泡的电阻与有关．32．（4分）如图所示探究“电流通过导体产生的热量与电阻的关系”的实验装置．（1）实验中通过观察来比较电流产生的热量的多少．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲、乙两瓶中要装入相等、初温相同的同种液体．（3）为了在较短的时间内达到明显的实验效果，实验时选用煤油而不选用水，是因为煤油的比热容水的比热容（选填“大于”、“等于”或“小于”）．（4）实验结论是：在电流、通电时间相同时，，产生的热量越多．四、计算题（每题5分，共10分）33．（5分）如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变．当S1、S2断开，S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表的示数为0.75A．求：（1）电源电压为多少？（2）R2的阻值为多少？（3）S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？34．（5分）培养菌种需要在恒温下进行．如图所示为探究小组设计的恒温箱的简易图．他们将一段阻值为72Ω的电热丝接入电源电压为36V的电路中（假设电热丝阻值不随温度变化），请解答下列问题：（1）电路工作时通过电热丝的电流是多少安？（2）电热丝工作1h所消耗的电能是多少焦耳？（3）为了保证某种菌种的培养，恒温箱的发热功率应调整为12W．在不改变电源电压和原电热丝的情况下，需在箱内串联一个阻值为多大的电热丝？2015-2016学年山东省枣庄市薛城区九年级（上）期末物理模拟试卷（一）参考答案一、选择题（每题3分，共51分．每小题给出的四个选项只有一项是正确答案，请将正确答案填写在下面的表格中）1．A；2．A；3．B；4．B；5．B；6．D；7．A；8．C；9．D；10．A；11．B；12．A；13．A；14．A；15．C；16．A；17．B；二、填空题（每空1分，共20分）18．4.2×104；大；小；19．做功；内；20．0.075；21．2；8；22．7.5；23．18Ω；24．串；10；25．42；1200；26．4.05×103；4.05×103；27．乙灯；1.8W；28．0.2；1.4；三、实验探究题（除电路连接2分外，其余每空1分，共19分）29．导体中的电流与电阻成反比；断开开关，将滑动变阻器的滑片移到最左端（或阻值最大处）；2.5；35；30．断开；0.16；12.5；12；31．0～0.6A；灯泡断路；实际功率；温度；32．两支温度计示数变化；质量；小于；电阻越大；四、计算题（每题5分，共10分）33．；34．；。
