PCB电路设计实验报告
电子科技大学成都学院
实验报告册
课程名称：电路板设计实验
*名：***
学号： **********
院系：微电子技术系
专业：集成电路与集成系统
*师：***
2013年7月1日
实验一 :原理图库的绘制
一、实验目的：
1、熟悉Cadence Allegro SPB 16.3
工作环境
2、熟悉元件库管理；
3、掌握元件编辑器的使用及编辑器工作环境的设置方法；
4、熟练掌握原理图元件库的创建、新元件的制作。
二、实验原理和内容：
虽然在 Cadence Allegro SPB16.3 提供了丰富的元器件库，但在设计过程中，仍然会发生在元器件库中找不到需要的元器件。
因此，可以利用元器
件的绘图工具及 IEEE 符号工具创建元器件 , 并添加到元器件库中。
（ 1）利用元件库编辑器提供的制作工具，分别绘制 AT89S51、74HC138、74HC573 、LCD128*64、LCD1602 、 PNP 以及数码管的的元件，并将它保存在
“AT89S51.olb”
AT89S5174HC138
三、实验步骤：
1、在“ Cadence Allegro SPB 16.3 ”中，选中“ Cadence Product Choies ”对话框。
选择“ OrCADCapture ”进入页面，然后执行【File 】→【New】→【Library 】命令，创建“ AT89S51.olb ”原理图元件库，保存到自己学好下，并在该库中制
作AT89S51等元件。
2、选中“ AT89S51.olb ”单击鼠标右键选择“New Part , ” , 创建新的元器
件，弹出“ New Part Properties”对话框，按要求填写。
3、给元器件添加引脚，安元器件添加引脚，并写上引脚的名称及代号。
4、绘制元器件外形，按要求选择所画的形状。
5、按要求添加文本。
6、检查元器件，确认无误后保存。
四、实验数据和结果：
AT89S5174HC138
74HC573PNP
LCD128*64 LCD1602
数码管
实验二 :原理图的绘制
一、实验目的：
1、熟悉Cadence Allegro SPB 16.3工作环境
2、掌握Cadence Allegro SPB 16.3原理图编辑器工作环境的设置方法
3、掌握元件库的添加与删除方法
4、掌握放置元件及调整其属性的方法。
5、掌握连线、电气连接点、总线、总线分支及网络标号放置与设置其
属性的方法。
6、掌握放置正确 I/O 端口的方法。
二、实验原理和内容：
在制作PCB时先画原理图，在画原理图时应先构图，全盘认识所要绘制的电路的结构与组成元素的关系，必要时使用并接式电路图或层次式电路图。
元器件布局的好坏将直接影响回吐的效率。
有些线路很容易连接，此时可以直接用导线连接。
有些用到网络标号。
放置元器件说明，增加电路图的可读性。
三、实验步骤：
1 、执行菜单命令【 File 】→【 New】→【 Project , 】建立新的项目。
按
要求输入名字、类型、存放地址。
2、添加元器件库，执行菜单命令【Place 】→【 Part 】，选择自己所需的元
器件库点击添加。
3、放置基本元器件，在“ Part ”列表中查找并选择自己所要的元器件双击并放置元器件。
4、选择基本原件例如电源符号和接地符号。
5、对元器件按要求进行基本操作和修改元器件的序号和元器件值。
6、根据所有的原理图，对个个元器件进行连接，必要时选择总线连接有助于图的清晰。
7、对标题栏进行处理。
8、检查无误后进行保存。
四、实验数据和结果：
51实验最小系统
5Ｖ供电电源
流水灯数码管显示液晶显示
实验三 :元器件封装库的绘制
一、实验目的：
（1）了解封装的概念和常用元件封装的特点。
（2）熟悉建立 / 打开元件封装库文件的方法。
（3）熟悉元件封装库设计常用工具。
（4）熟练编辑元件封装库。
（5）掌握元件手工封装与自动封装的步骤。
二、实验原理和内容：
使用焊盘编辑器 Pad Designer 制作通孔焊盘和表贴焊盘，使用 PCB Editor 制作封装下面的实验步骤以 AT89s51 封装以及焊盘为例。
三、实验步骤：
1、标准热风焊盘：
A 、启动 Allegro PC
B Design GXL 执行菜单执行菜单命令“File”-
>“New”，弹出“ New Drawing ”对话框，在“ Drawing Type”栏中选
择“ Flash symbol ”在“ Drawing Name”栏中输入“ tr45x70x20-
45.dra” ,单击“Browse...”按钮，指定存放位置，单击“ OK ”按钮，产
生的热风焊盘，“Save”保存。
B、制作焊盘：打开“ Pad_Designer”对话框，设定“ Parameters”标签
页的参数。
设置焊盘参数，单击“ Layers”填入焊盘数据，执行菜单命
令“ File”->“ Save As”，保存焊盘。
2、过孔焊盘：
A、设定“ Paramrtrrs”标签页，执行菜单命令“Allegro SPB 16.0”点击
【 PCB Editor Utilities】→【Pad Designer】弹出
“ Pad_Designer:unnamed.pad ”对话框按要求设定参数。
B、设定“ Layers”标签页，点击“ Parameters”标签页右边的“ Layers”
标签页，根据实物的数据设定相应的参数。
C、执行菜单命令【 File 】→【 Save as 】, 保存焊盘于自己的学号下，
名为“ pad50cir32d.pad ”。
3、利用向导制作 AT89S51封装：
A、启动Allegro PCB Design GXL，弹出“ ALLegro”编辑窗口，执
行【 File 】→【 New】弹出“ NewDrawing ”按要求填写相应的参数，
点击 OK。
B、选择“ DIP”点击“ Next”，弹出窗口点击“ Next”，弹出窗口点
击“ Next ”出现“ ,,DIP,, ”后输入相应的数据。
C、点击“Next”弹出窗口，点击“ ,”选择相应的焊盘并添加。
点
击“ Next ”出现窗口，点击相应的选择。
D、点击“ Next”出现窗口后，点击“ finish”,完成制作。
E、对元器件进行添加标签。
检查无误后进行保存。
四、实验数据和结果：
电容电阻
74HC13874HC573
贴片
数码管
AT89S51
晶振过孔
20引脚
16引脚
贴片焊盘PNP按键
实验四 : PCB 的绘制
一、实验目的：
1、了解Allegro PCB Design GXL软件基本功能及实际操作方法；
2、PCB图绘制基础和技能操作；
3、掌握 PCB布线和布局的技巧以及注意问题；
4、PCB元件封装编辑技能；
5、培养实际绘制 PCB动手操作综合能力；
6、自己能够绘制并可以对PCB进行合理布局
二、实验原理和内容：
由绘制好的原理图导入封装后由软件自己生成生成 PCB，然后再由自己根据
规格自己布线、绘制、生成 PCB。
由实验二绘制的原理图生成PCB。
三、实验步骤：
1、使用PCB向导建立PCB，启动Allegro PCBDesign GXL建立PCB的板框，并保存到自己学号下。
2、将建立好的元器件封装导入原理图中，进行保存。
3、将绘制好的原理图导入建好的 PCB中，检查没有遗漏的元件后保存。
4、进行布局，根据规格、大小、以及元件间的的飞线进行布局，要求较少
的飞线有交点。
5、设计规格：修改默认间距、设定间距规则、修改物理规则。
6、完成规格设计后然后进行布线：设计布线的格点。
7、a: 可以手动布线，根据飞线的走向进行布线，有交叉点后建立一个过
孔点再进行连接。
尽可能的让走线拐角成大于 90 度。
b: 可以进行自动布线，设计好规则后点击自动布线，生成 PCB图像，然后根
据要求更改，主要把 90 度角该成钝角。
四、实验数据和结果：。

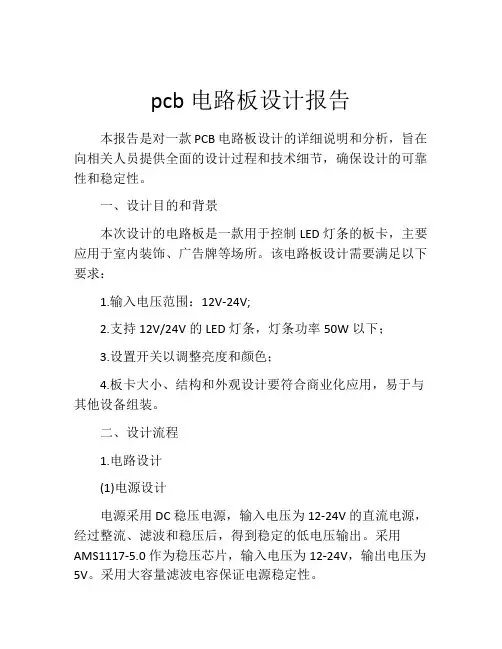

pcb电路板设计报告
pcb电路板设计报告本报告是对一款PCB电路板设计的详细说明和分析，旨在向相关人员提供全面的设计过程和技术细节，确保设计的可靠性和稳定性。
一、设计目的和背景本次设计的电路板是一款用于控制LED灯条的板卡，主要应用于室内装饰、广告牌等场所。
该电路板设计需要满足以下要求：1.输入电压范围：12V-24V;2.支持12V/24V的LED灯条，灯条功率50W以下；3.设置开关以调整亮度和颜色；4.板卡大小、结构和外观设计要符合商业化应用，易于与其他设备组装。
二、设计流程1.电路设计(1)电源设计电源采用DC稳压电源，输入电压为12-24V的直流电源，经过整流、滤波和稳压后，得到稳定的低电压输出。
采用AMS1117-5.0作为稳压芯片，输入电压为12-24V，输出电压为5V。
采用大容量滤波电容保证电源稳定性。
(2)控制电路设计控制电路采用开关控制电路和功率驱动电路两部分，开关控制电路用于控制亮度和颜色，对于不同亮度和颜色使用不同的PWM模式实现。
PWM信号的产生采用ATMEGA328P单片机实现。
功率驱动电路用于驱动LED灯条，采用了国内知名的N 开关管FQP5N60C代替MOS管，驱动电流为20A，PCB布线和散热设计合理，确保发热量合理。
2.布局设计本次设计的电路板大小为150mm*50mm，采用双层板设计，上层放置电源和控制电路，下层放置LED灯条和功率驱动电路，将控制电路和功率驱动电路分离，减小EMI干扰和主从板之间的进干扰，增强产品的抗干扰性能。
3.结构设计本次设计的电路板采用直角半径、直边线、梯形及矩形穿孔等结构，设计合理、美观、大气，板子表面采用镀金工艺，美观耐用，方便组装及搭配其他设备。
4.外观设计本次设计电路板的外观采用三角形设计，显得简约、时尚、美观，在保证电路稳定的基础上，使板卡的商业化应用突出个性符合市场需求，增强销售利润和商业竞争力。
三、设计结果1.电路板工作正常，指标良好。
2.控制电路和功率驱动电路分离，减小EMI干扰和主从板之间的进干扰。
PCB设计实训报告
印刷电路板的设计与制作实训报告应用电子1121姓名: 孙浩然学号： 1103180138指导老师：冯薇王颖实训时间：2012.12.29----2013.1.6实训地点:6407目录实训目的实训内容（1）电路简介（2）手绘电路图（包括测绘数据）（3）BOM表（4）原理图库文件（5）原理图绘制（6）封装库（7）PCB板绘制一、实训目的增加我们对PCB制板工艺流程的熟悉程度，增强我们的实际动手操作能力，为以后的工作奠定良好的基础。
二、实训内容（1）电路简介（2）手绘电路图（包括测绘数据）1、原理图设计打开protel99se,建立库文件,通过File/New/Project/PCB Project建立,然后在File/New/Schemotic建立原理图将此原理图移到库里面并通过File/Save As保存到U盘里面首先打开PRTOEL99E软件，新建一个名位17张准.ddb文件，会生成Design Team Recycle Bi表，为以后的PCB图及自动布线，做好铺垫。
要注意的是：a.画导线要用连线工具。
因为这样才有电气属性，b.放置网络标号。
放置网络标号要用连线工具栏的网络连接工具，不要用画图工具去自己制作。
.（3）BOM表序号品名位号封装备注1 CAP C1 CCapaci tor（4）原理图库文件在Documents新建一个Schematic Library Document文件生成一个**.lib文件双击打开就可以自己制作元件了，制作方法有两种，方法 1 在通用库中添加。
2 在项目元件中添加，启动元件编辑器或打开已有元件，添加新元件元件的调整，移动：单个元件的移动：以光标指向所要移动的元件，按下左键不放，直接拖到目的后，放开鼠标左键。
旋转：出现十字光标后，左建不放，按下Space键：可以将元件依次做90度旋转，X键：使元件左右对调，Y键：使元件上下对调。
元件的编辑：双击该元件。
元件的删除：点击所要删除的元件，选Edit/Clean命令。
PCB设计实验报告5则范文
PCB设计实验报告5则范文第一篇：PCB设计实验报告Protel ９9SE原理图与PＣＢ设计得实验报告摘要: Protel 99SE 就是一种基于Windoｗs 环境下得电路板设计软件。
该软件功能强大，提供了原理图设计、电路混合信号仿真、PCＢ图设计、信号完整性分析等电子线路设计需要用得方法与工具，具有人机界面友好、管理文件灵活、易学易用等优点，因此,无论就是进行社会生产,还就是科研学习,都就是人们首选得电路板设计工具。
我们在为期两个星期得课程设计中只就是初步通过学习与使用Ｐrotｅl 99SE 软件对一些单片机系统进行原理图设计绘制与电路板得印制( PCB),来达到熟悉与掌握Ｐrotel 9９SE 软件相关操作得学习目得.在该课程设计报告中我主要阐述了关于原理图绘制过程得步骤说明、自制原器件得绘制与封装得添加以及根据原理图设计PCB 图并进行了PCB 图得覆铜处理几个方面。
关键字:Proｔeｌ９9SE原理图封装PＣB 板正文一、课程设计得目得通过本课程得实习,使学生掌握设计电路原理图、制作电路原理图元器件库、电气法则测试、管理设计文件、制作各种符合国家标准得印制电路板、制作印制板封装库得方法与实际应用技巧。
主要包括以下内容：原理图(SCH）设计系统；原理图元件库编辑;印制电路板(PCB)设计系统；印制电路板元件库编辑。
二、课程设计得内容与要求原理图(ＳCＨ)设计系统(1)原理图得设计步骤; (2）绘制电路原理图; （３)文件管理; （4)生成网络表文件；（5)层次原理图得设计.基本要求:掌握原理图得设计步骤,会绘制电路原理图,利用原理图生产网络表，以达到检查原理图得正确性得目得;熟悉文件管理得方法与层次原理图得设计方法.原理图元件库编辑(1）原理图元件库编辑器；（2)原理图元件库绘图工具与命令; (3）制作自己得元件库。
基本要求：熟悉原理图元件库得编辑环境,熟练使用元件库得常用工具与命令,会制自己得元件库。

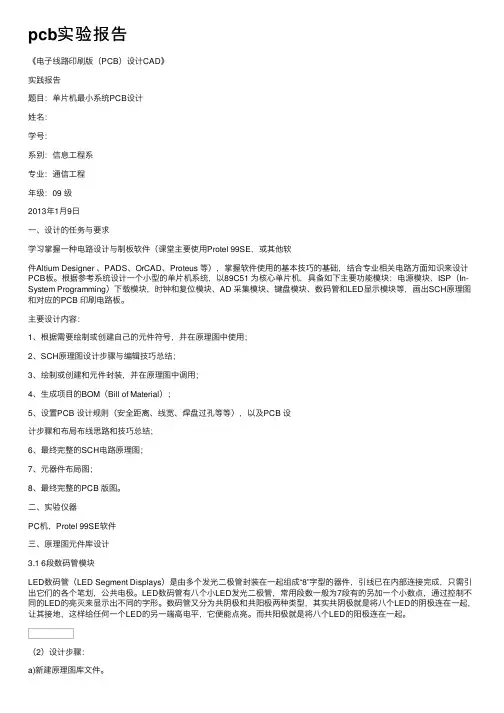

pcb实验报告
