DFM面向制造和装配的设计(第二章)材料和工艺的选择
第2章 材料和工艺的选择2.1概论一个完整的面向制造的设计就是针对零件制造对材料和工艺的组合进行系统的、早期的选择，然后根据各种判据排列。
遗憾的是，设计人员倾向于以他们最熟悉的工艺与材料构想零件，结果可能排除掉更经济的工艺以及工艺与材料组合的一些方案。
所以很可能由于制造工艺以及相关材料的选择有限，而在产品设计的早期就丧失了主要的改进制造的机会。
这种情况可以由在英国进行的有关设计人员制造工艺知识调查的结果充分加以说明川.这个调查彼盖了各种工业以及范围广泛的设计室.在制造工艺方面，如图2-l所示，调查中1/2以上人员很少了解金属挤压方面的知识，甚至完全无知，2/3的人员知道一点玻璃强化模制，而3/4以上的人员不知道塑料挤压、吹模技术和烧结。
对于一些不大常用的工艺，诸如热均衡加压、外插模制以及超塑成形等，知道一些工艺知识的设计人员的百分比分别仅为6%，7%和8%。
对于材料的认识结果也类似，图2-2所示为设计人员掌握一些聚合材料知识的情况。
这再一次令人惊讶地暴露了设计人员对一些常用材料是多么缺乏认识。
这就可以想象，如果以设计人员熟悉的范围选择材料和工艺的组合将会是什么样，一些有效降低成本的其它工艺可能会被错过。
2.2早期材料和工艺选择的一般要求为了设计真正具有价值，应该把材料与工艺组合的初始选挥和它们的排队情况作为基础，在新产品的早期概念设计阶段就可供使用。
这样的信息可以包括为:1)产品寿命；2)工装容许的支出水平；3)零件可能的形状范畴和复杂性等级；4)服务需求或者环境；5)外观因素；6)精度因素。
对于许多工艺来说产品与工艺是密切相关的，产品设计必须利用一个预定的工艺作为起点，认识到这一点很重要。
换句话说，在没有考虑工艺问题之前，零件的许多设计细节不能定义。
正因为如此，当产品还在概念性阶段时，完成各竞争工艺的经济评价是至关紧要的。
这样早期的评价将保证在产品设计进展到确定特定工艺之前对所有经济切实可行的工艺进一步进行调查。
设计由概念阶段发展到生产阶段的过程中，可以用不同的方法来完成产品的成本建模。
在概念阶段，用类似尺寸和复杂性的产品的成本进行大体比较就可以了。
当这个过程包含一定程度的不确定性时，它仅要求概念性设计信息，这对早期经济比较的目的来说是有用的。
当设计进展并选择了特定的材料和工艺时，可以使用更高级的成本建模方法。
这些在建立设计特性和选定工艺的制造成本之间的关系中特别有用。
在后面的章节中将概要说明若干不同工艺的成本评价程序的基础。
工艺与材料组合的初始选择和工艺规划之间有一种明显的关系。
工艺规划期间，加工操作和机器的序列的详细情况被确定下来。
正是在这个阶段，决定了零件制造的段后详尽成本评估。
这方面的大量工作是在计算机辅助工艺规划(Computer Aided Process Planning，简称LAPP)系统[2-4]中完成的，只是这项工作主要用于机械加工工艺。
这些系统在零件实现详细设计之后，和所含的制造工艺一起使用。
有关零件材料和工艺组合的初始决定是最重要的，因为这将决定以后制造成本的大部分。
系统的早期材料和工艺选择在零件详细设计实施和详尽的工艺规划之前，它会影响采用哪一种工艺与材料的组合。
2.3制造工艺的选择为了制造一个特定的零件，需要选择适当的工艺，它的基础是零件的各种所需的属性要和不同工艺性能之间配合良好。
一旦零件的所有功能决定之后，就可以用表列出重要的几何特性、材料特性和其它所需属性。
这代表一种“购物单”，必须添上材料特性和工艺性能。
在“购物单”上的属性与零件的最后功能有关，并且由几何形状和服务条件确定。
大多数零部件不是由单一工艺产生的，而是需要不同的一些工艺来完成最后零件所有要求的属性。
特别是当用成形工艺作为初始工艺时，需要用材料切削和精加工工艺来产生零件的一部分或者全部最后特性，这种情况就很典型。
很明显，把许多工艺结合在一起使用是必要的，单一工艺通常不能完成零件的所有最终属性。
然而，DFMA分析的目的之一是简化产品结构并强化零件。
经验表明，最佳利用初始制造工艺的各种性能，提供给零件尽可能多的所需属性，一般来说这样是最经济的。
通常有数以百计的工艺和成千上万的各种材料，而新的工艺和材料又在不断地开发.幸运的是，下列察结果可以帮助简化所有的选择问题:l)许多工艺和材料的组合模式是不可能的。
如图2-3所示为工艺和材料类型选择范围的兼容性矩阵。
2)许多工艺的组合模式是不可能的，因此不会出现在任何工艺序列之中。
3)一些工艺只影响零件的一种属性，特别是表面处理和热处理工艺就是这样。
4)工艺序列有成形的一个天然次序，随后通过切削材料来精制特征，然后增强材料的特性。
工艺可以分类为:第一期工艺:第一期/第二期工艺：第三期工艺。
有一些文章把平板卷制、拉管以及拔丝这样的用于制造原材料的生产工艺称为第一期工艺。
在本文谈及生产零部件时，第一期工艺这个术语主要是指成形工艺。
这样的工艺通常首先出现在操作的序列之中，应该选择工艺尽可能多地生成零件所需的属性。
铸、锻和注射模是主要成形工艺的例子。
另一方面，第一期/第二期工艺能形成零件的主要形状，在零件上形成特征或者精制零件上的特征。
这些工艺在工艺序列中的开头或者稍后一些出现。
这种工艺范畴包括材料切削和其它工艺诸如机加工、磨以及铰。
第三期工艺不影响零件的几何形状，并且总是在第一期和第一期/第二期工艺之后出现。
它的范畴包括精加工工艺，诸如表面处理和热处理。
因为许多第三期工艺仅仅影响零件的单一属性，因此第三期工艺的选择可以简化。
例如，研磨可以用来实现良好的表面精加工，而镀层经常用来改进外观或者抵抗腐蚀。
2．4工艺性能在各种课本、手册中可以找到大量一般制造工艺的信息。
对于每一种工艺需要进行分析以便确定它所生成零件的属性的性能范围。
在这些性能中包括:可以产生的形状特征、自然的公差范围、表面粗糙度等。
这些性能决定了一种工艺是否可以用来产生相应零件属性。
表2-1给出了能用作选择指南的常用工艺的一般性能。
表2-1中所示工艺的成形性能在表2一中表达，该表中采用的各种定义如下:(1)一般形状属性1)凹槽( Depress, Deprssions)在零件的表面上形成凹槽的性能。
第一列项涉及在单一方向形成凹槽的可能性，而第二项涉及多方向形成凹槽的可能性。
这两项涉及按工装运动方向的凹槽和沿其它方向的凹槽。
工装运动方向有:a.分裂模工艺 模具打并的方向；b.产生连续轮廓的工艺 与挤压方向正交或与切割介质的轴正交；c.锻造工艺 工装对零件的冲击方向。
2)均厚壁(UniWall,Uniforn Wall)一致壁厚。
工艺的自然趋势会形成不一致性，比如在离心工艺完成后材料会延伸与堆积，不过一般忽略这种情况，壁仍然认为是均厚的。
3)一致截面(UniSect,Uniform Cross Section)与零件轴正交零件的各截面是一致的，压缩量除外。
4)旋转轴(AxiaRot,AxlsofRotation)零件的形状能通过单一轴旋转产生:旋转实体。
５)规则截面(ＲegXSec,Regular Cross Section)正交于零件轴的各截面具有一种规则的形状，例如一个六角或者花键轴。
在保持规则形状的基础上，允许改变局部形状(例如带有一个六角形头的花键轴)。
6)凹腔(CaptCav,Captured Cavities)以凹面形成空腔的性能(例如瓶子)。
7)封闭件(Enclcsd,Enclosed)中空、完全封闭的零件。
8)无压缩表面(Nodraft,DraftFreeSurfaces)按工装运动的方向生成一致截面的性能。
许多工艺在压缩量比理想值小的情况下可以近似生成一致截面，不过这里是指以生成一致截面为基本特点的工艺。
要做到这一点会增加成本。
(2) DFA兼容属性 相对简化产品结构、简化装配的DFA的基本目的来说，制造工艺具有不同兼容性的级别。
表2-2在下列关键栏中列出这种相关兼容性。
1)零件强化(Pconsol, Part Consolidation)把若干功能播要结合在单件性能上，消除对多个零件装配的需要。
2)对准特征(Alignmt, Alignment Features)方便零件对准定位的特征，帮助配合零件装配。
3)集成紧固(IntFast, integral Fasteners)把紧固件集成在零件中的成本效能与范围。
例如一般采用咬合而不是螺纹特征。
表2-1 制造工艺性能 （C-2）形状 工艺局限 典型应用旋转体:轴对称L/D小于等于3、 主直径小于等于2in非旋转体矩形件， 所有特征平行、按 同一方向开放 零件强化机会少，大部分零件由几种机床数次操作完成，多次操作会影响零件质量，刀具磨损大应用广泛在硬质或易热损坏的材料上加工精确复杂细致的形状壁有拔梢，最小半径0.002in，材料必须能导电 各种喷射机件与ECM同 电极磨损影响精度，需要定期更换；材料切削率极低（0.01-0.5in/h）其他限制与ECM同 因生产率低，通常用于制造工具或特制倒角材料厚度一致，在一个方向有凸缘的较复杂零件孔的直径小于料厚时需要用钻，材料厚度的1/2-2/3是折断不是剪断，需要二次操作获取光滑或平行的边缘，精加工与余料成本明显增加大量消费品、工业品有大量弯曲的浅而薄壁的大零件 零件复杂度低，尺寸精度低，整体紧固件或附着点最少各种消费包装，汽车飞机内板、船壳、冰箱衬里、标志薄壁锥状件，直径大于深度2倍 固化珠应该外部成形而不是内部，可以做圆柱截面与凹角角度，最小半径为厚度的1.5倍，手工施压最大厚度/in：0.25（AL），0.187（低碳钢），0.125（不锈钢）烹调器皿、灯座、锥壳、反射器 表2-1 制造工艺性能 （C-3）材料 备 注 1 2 34 5 67d8 9d10d11d12d比其它工艺与CADCAM联系更紧密，制造工艺最灵活1d 3 6d 9 12 材料切削率比EDM（5in/min）高许多，而工装、设备与能耗成本也高，表面粗糙度不象EDM那样与切削率紧密相关，除容易加工的材料之外一般比精加工、磨削有效2d3d5d 6 9d 12d 切割线与常规EDM不同，用在坚硬材料上高精度切割复杂轮廓厚至6in，一般用来制作拉模、挤压模或冲压模2 3 4 往复压力机35～500次/min，CNC转塔压力机1in中心55～265次/min5 6 7d模具成本超过零件总成本时，模具套不再经济（一般形状20000件）；8d12d若可以节省单独模具的两个或多个二次操作，可用步进模具10 工装比其它塑性工艺方法价廉，高生产率（杯子：2000-3000件/min）由于分子定向，材料性能改善添加增强纤维改善强度；多种工艺可选（真空、加压、盖帘），常用真空2 3d 4 5 6 7d 8d12d 常规施压和位移旋压不同，位移旋压把材料顺成形体向后移，顺流向细化粒状结构；工装成本比压模、深拉低的多，产量很少时也很经济；旋压管子能减小内外直径或拉长管子或预制件表2-2各种工艺的成形能力凹槽/封闭件 均后壁/无压缩面一致截面/零件强化旋转轴/对准特征规则截面/集成紧固凹腔固化工艺翻砂 Y, Y/N Y+/N Y/4 Y/3 Y/1 Y腊模铸 Y, Y/N Y+/N Y/5 Y/5 Y/2 Y压铸 Y, Ya/N Y+/N Y/4 Y/5 Y/3 N注射模 Y, Ya/N Y+/N Y/5 Y/5 Y/5 Nb构造发泡 Y, Ya/N Y+/N Y/4 Y/4 Y/3 N吹模（延） Y, Ya/Y M/N Y/3 Y/4 Y/3 M吹模（注） Y, Ya/N M/N N/3 Y/4 Y+/3 M旋转制模 Y, Ya/M M/N N/2 Y/2 Y/1 N变形工艺压延 Y, N/N Y/Y N/3 Y/3 Y+/1 N冷锻 Y, N/N Y/Y N/3 Y/3 Y+/1 N闭模锻 Y, Ya/N Y/N Y/3 Y/2 Y/1 N粉末冶金 Y, N/N Y/Y+ Ya/3 Y/3 Y/1 N热延 Yd, N/N Y/Y M/2 Y/2 Y/3 N旋转模锻 Nc, N/N N/N N/1 M/1 Nc/1 N切削工艺机械加工 Y, Y/N Y/Y Y/2 Y/3 Y/2 YECM Y, Yc/N Y/N Y/3 Y/4 Y/1 NEDM Y, Yc/N Y/N Y/3 Y/4 Y/1 N（续） 凹槽 均厚壁 一致截面 旋转轴 规则截面 凹腔封闭件 无压缩表面零件强化 对准特征 集成紧固轮廓成形工艺线切割机 Yd，N/N Y/Y Y/2 Y/2 Y/3 N钣金成形工艺钣金压制热成形金属旋压注：a表示可能成本较高，b表示可以做浅凹，成本提高不多。
DFM规则设置培训教程
质量提升
DFM有助于减少设计缺陷 、提高产品可靠性和稳定 性，从而提升产品质量。
综合效益
DFM在降低成本的同时提 升产品质量，为企业带来 综合效益。
2023
PART 02
DFM规则设置基础
REPORTING
设计规范与标准
设计规范
遵循行业或公司内部的设计规范 ，确保设计的一致性和可制造性
。
设计标准
02
云计算在DFM中的应用
分析云计算在DFM领域的优势和可能的应用场景，如云端协同设计、
云端仿真和云端数据存储等。
03
DFM与智能制造的融合
探讨DFM与智能制造的结合点和发展趋势，如数字化双胞胎技术在
DFM中的应用、DFM与MES系统的集成等。
2023
PART 06
企业内部推广与培训体系 建设
REPORTING
反馈与调整
根据审查结果和业务变化，及 时调整和优化DFM规则。
案例分析与实践操作
案例选择
选择具有代表性的案例 ，涵盖不同行业和不同
复杂程度的产品。
案例分析
深入剖析案例中的DFM 问题，探讨解决方案和
实施效果。
实践操作
组织学员进行实践操作 ，将DFM规则应用于实
际产品设计过程中。
经验分享
鼓励学员分享实践经验 ，促进知识交流和团队
2023
REPORTING
THANKS
感谢观看
Zuken E3等，并简要介绍各自的特点和优势。
自动化优化工具使用流程
03
详细阐述使用自动化优化工具进行DFM优化的步骤，包括导入
设计文件、设置优化目标、运行优化和生成优化方案等。
未来发展趋势预测
DFM知识培训讲解
易于装配
优化产品的装配方式，减 少装配时间和难度，提高 生产效率。
优化工艺流程
工艺路线规划
合理规划产品的加工和装 配流程，减少不必要的工 序和等待时间。
工艺参数优化
通过实验和数据分析，优 化工艺参数，提高加工质 量和效率。
自动化生产
引入自动化设备和生产线 ，降低人工干预，提高生 产一致性和稳定性。
问题反馈与改进
将验证和测试过程中发现的问题及时反馈给设计部门和工艺部门，以便进行改进和优化。
持续改进与提升
根据问题反馈和改进建议，对DFM方案进行持续改进和提升，不断提高产品的可制造性 和生产效率。同时，将DFM的经验和教训总结归纳，形成知识库，为后续产品开发提供 参考和借鉴。
05
DFM工具软件介绍与使 用
强化可靠性测试
对产品进行严格的可靠性测试，确 保产品在各种环境下都能稳定可靠 地工作。
持续改进
通过收集用户反馈和市场信息，持 续改进产品设计和制造工艺，提高 产品质量和可靠性。
03
DFM关键技术应用
面向装配设计技术
简化产品结构
减少零件数量、采用标准化和模 块化设计，降低装配复杂性。
优化装配顺序
合理安排装配顺序，减少装配过 程中的返工和调整。
功能模块概述
DFM工具软件通常包含多个功能模块，如模型导入、模型检查、工艺分析、优化建议 、报告输出等，每个模块都具备特定的功能和作用。
操作演示
针对每个功能模块，需要进行详细的操作演示，包括如何启动模块、如何使用模块中的 工具、如何设置参数、如何查看结果等，以便用户能够快速掌握软件的使用方法。
技巧分享
在使用DFM工具软件时，还需要掌握一些实用的技巧和方法，如快捷键的使用、批量 处理的方法、自定义设置等，这些技巧能够大大提高用户的工作效率。

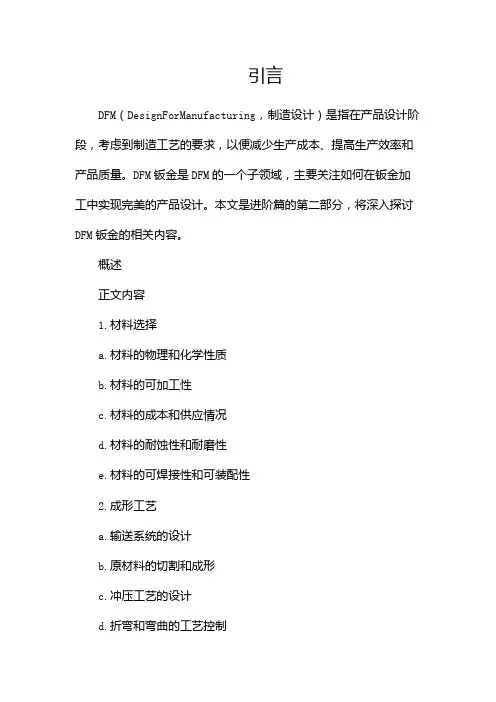

进阶篇321)DFM钣金
