卫星姿态控制系统的建模与优化设计
自动控制原理实验-卫星三轴姿态控制系统
自动控制理论实验报告人：赵振根02020802班2008300597卫星三轴姿态飞轮控制系统设计一：概述1.1．坐标系选择与坐标变换在讨论卫星姿态时，首先要选定空间坐标系，不规定参考坐标系就无从描述卫星的姿态，至少要建立两个坐标系，一个是空间参考坐标系，一个是固连在卫星本体的星体坐标系。
在描述三轴稳定对地定向卫星的姿态运动时，一般以轨道坐标系为参考坐标系，还有星体坐标系。
（1） 轨道坐标系o o o O X Y Z -，原点位于卫星的质心O ，o OX 轴在轨道平面上与o OZ 轴垂直，与轨道速度方向一致，o OZ 轴指向地心，o OY 轴垂直于轨道平面并构成右手直角坐标系（2） 星体坐标系b b b O X Y Z -，原点位于卫星的质心O ，b OX ，b OY ，bOZ 固连在星体上，为卫星的三个惯性主轴。
其中b OX 为滚动轴，b OY为俯仰轴，OZ为偏航轴。
b1.2 飞轮控制系统在卫星三轴姿态控制中的应用与特点长寿命，高精度的三轴姿态稳定卫星，在轨道上正常工作时，普遍采用角动量交换装置作为姿态控制系统的执行机构。
与喷气推力器三轴姿态稳定系统相比，飞轮三轴姿态稳定系统具有多方面的有点：(1)飞轮可以给出较为精确地连续变化的控制力矩，可以进行线性控制，而喷气推力器只能作为非线性开关控制，因此轮控系统的精度比喷气推力器的精度高一个数量级，而姿态误差速率也比喷气控制小。
(2)飞轮所需要的能源是电能可以不断地通过太阳能电池在轨得到补充，因而适用于长寿命工作，喷气推力器需要消耗工质或燃料，在轨无法补充，因而寿命大大受限。
(3)轮控系统特别适用于克服周期性扰动。
(4)轮控系统能够避免热推力器对光学仪器的污染。
然而，轮控系统在具有以上优越性的同时，也存在两个主要问题，一是飞轮会发生速度饱和。
当飞轮朝着一个方向加速或偏转以克服某一方面的非周期性扰动时，飞轮终究要达到其最大允许转速。
二是由于转速部件的存在，特别是轴承寿命和可靠性受到限制。
卫星姿态控制与稳定技术研究
卫星姿态控制与稳定技术研究随着科技的不断发展，人类对于太空的探索也日益深入。
卫星作为太空探索的重要工具，其中姿态控制与稳定技术扮演着至关重要的角色。
本文将对卫星姿态控制与稳定技术进行研究与探讨。
一、卫星姿态控制技术的概述卫星姿态控制技术是指通过对卫星的定位、导航和控制系统进行精确控制，使卫星能够保持所期望的姿态状态。
姿态控制技术在卫星的轨道保持、对地观测、通信和数据传输等多个方面起到重要作用。
卫星姿态控制技术可以分为主动姿态控制和被动姿态控制两大类。
主动姿态控制是通过控制卫星的推力系统、陀螺仪系统和反应轮系统等来实现的，具备快速而准确的反应能力。
被动姿态控制则是通过利用卫星自身的动力学特性来维持稳定姿态。
二、卫星姿态稳定技术的原理卫星姿态稳定技术是为了保持卫星在空间中的稳定状态而设计的技术手段。
姿态稳定技术能够有效地防止卫星因外界扰动而产生的摆动，确保卫星能够执行所需的任务。
卫星姿态稳定技术主要有被动稳定和主动稳定两种方式。
被动稳定是利用卫星的构型和重心位置设计，使其自然趋向于最稳定的姿态。
而主动稳定则通过在卫星上设置一系列的姿态调整装置，以实现对卫星姿态的实时控制。
三、卫星姿态控制与稳定技术的应用卫星姿态控制与稳定技术在卫星应用中扮演着重要的角色。
以下是几个典型的应用案例：1. 卫星通信：通信卫星需要保持稳定的姿态，以确保地面与卫星之间的通信信号传输质量。
姿态控制技术能够帮助卫星保持稳定的指向性，提高通信的稳定性和可靠性。
2. 对地观测：地球观测卫星需要保持稳定的姿态，以获取高质量的观测数据。
姿态控制技术可以帮助卫星对地观测目标进行精确定位和跟踪，提高观测数据的准确性。
3. 空间科学研究：卫星用于开展天文观测和空间物理实验时，需要保持稳定的姿态，以避免观测误差和数据损失。
姿态控制技术的应用可以提供准确的观测数据，支持空间科学研究的发展。
四、卫星姿态控制与稳定技术研究的挑战与发展趋势在卫星姿态控制与稳定技术的研究过程中，面临着一些挑战，也有着一些发展趋势。
卫星姿态稳定系统的建模与控制
卫星姿态稳定系统的建模与控制卫星姿态稳定是指通过控制卫星的姿态（即旋转角度和轴向），使其保持稳定状态，以确保卫星能够正确地完成各项任务。
由于卫星在太空中受到各种外部扰动力，如引力、太阳辐射压力和空气阻力等，因此需要设计一套卫星姿态稳定系统，来实现准确的定位和导航功能。
卫星姿态稳定系统主要由三个部分组成：传感器、控制器和执行器。
传感器用于测量和监测卫星的姿态状态，主要包括陀螺仪、加速度计和磁强计等；控制器根据传感器的信号进行计算和判断，决定执行器的输出信号；执行器根据控制信号对卫星进行控制，以实现姿态调整和稳定。
首先，卫星姿态的建模是设计卫星姿态稳定系统的基础。
建模过程主要分为动力学建模和姿态动力学建模两个方面。
动力学建模是描述卫星在太空中受到的外部扰动力和惯性力作用下的运动规律，通常采用牛顿力学定律和质点模型进行建模。
姿态动力学建模则是描述卫星在稳定状态下的姿态运动规律，通常采用旋转刚体模型和欧拉动力学方程进行建模。
通过建立准确的卫星姿态动力学模型，能够为后续的控制器设计和系统优化提供理论基础。
其次，控制器的设计是卫星姿态稳定系统的核心部分。
常用的控制器设计方法有PID控制器、模糊控制器和自适应控制器等。
PID控制器是一种经典的控制器设计方法，通过对误差、偏差和积分值进行比例、积分和微分的加权计算，生成控制信号来调整卫星的姿态。
模糊控制器则是一种基于模糊逻辑推理的控制器设计方法，能够处理复杂的非线性控制问题。
自适应控制器则是根据系统的状态变化和外部环境的变化来自适应地调整控制参数，以实现更好的控制效果。
以上三种控制器设计方法各有优缺点，需要根据实际情况选择合适的控制器设计方法。
最后，执行器的选型和控制算法的实现是卫星姿态稳定系统的重要组成部分。
常用的执行器包括反作用轮、磁力矩杆和姿态控制喷气装置等。
反作用轮通过调整转速和转向来产生控制力矩，磁力矩杆通过改变磁力矩的大小和方向来产生控制力矩，姿态控制喷气装置则通过喷气推力来改变卫星的姿态。
卫星姿态控制系统设计报告
卫星姿态控制系统设计报告一、概述卫星姿态控制是指通过控制卫星的姿态，使其在轨道上保持稳定和精确的方向和位置。
本文将设计一种卫星姿态控制系统，该系统旨在实现对卫星姿态的精确控制，提高卫星任务的执行效率和准确性。
二、系统架构卫星姿态控制系统主要由以下几个部分组成：1. 姿态传感器：用于感知卫星当前的姿态状态，如陀螺仪、加速度计等。
2. 姿态控制器：根据姿态传感器的反馈信号，计算并控制卫星的姿态调整，保持期望的姿态目标。
3. 执行器：负责执行姿态控制器计算得到的控制指令，如推力器、反动轮等。
4. 数据处理与通信模块：处理传感器和执行器的数据，并与地面控制中心进行通信，接收姿态目标和发送卫星状态信息。
三、系统设计1. 姿态传感器选择根据卫星姿态控制的要求，选择适合的姿态传感器进行姿态状态的感知。
常用的姿态传感器有陀螺仪、加速度计、磁强计等。
根据卫星需要实现的精度和稳定性要求，综合考虑成本和性能因素，确定最佳的姿态传感器组合。
2. 姿态控制器设计姿态控制器是卫星姿态控制系统的核心部分，根据姿态传感器提供的姿态状态信息，计算出控制指令以调整卫星的姿态。
姿态控制器的设计主要包括以下几个关键步骤：- 卫星姿态描述和数学模型的建立；- 设计姿态控制算法，如PID控制器、模糊控制器等；- 姿态控制算法的参数调整和优化。
3. 执行器选择根据卫星姿态控制系统的需求和任务特点，选择合适的执行器。
根据不同的执行任务，常用的执行器有推力器、反动轮、电动机等。
根据执行器的特性和系统需求，确定最佳的执行器组合。
4. 数据处理与通信模块卫星姿态控制系统需要实时处理传感器数据，并与地面控制中心进行通信，传输姿态目标和卫星状态信息。
数据处理与通信模块需要具备以下功能：- 传感器数据采集和预处理；- 数据处理算法的实现，如滤波、解算等；- 与地面控制中心进行数据交互和通信。
四、系统测试与优化完成卫星姿态控制系统的设计后，需要进行系统测试和性能优化。

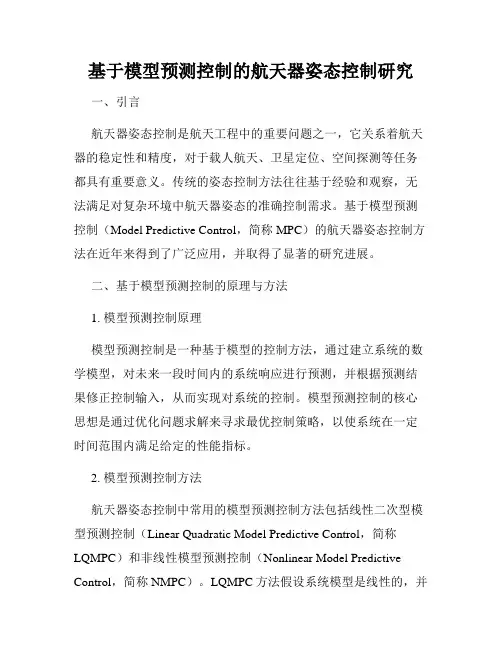

基于模型预测控制的航天器姿态控制研究
基于模型预测控制的航天器姿态控制研究一、引言航天器姿态控制是航天工程中的重要问题之一，它关系着航天器的稳定性和精度，对于载人航天、卫星定位、空间探测等任务都具有重要意义。
传统的姿态控制方法往往基于经验和观察，无法满足对复杂环境中航天器姿态的准确控制需求。
基于模型预测控制（Model Predictive Control，简称MPC）的航天器姿态控制方法在近年来得到了广泛应用，并取得了显著的研究进展。
二、基于模型预测控制的原理与方法1. 模型预测控制原理模型预测控制是一种基于模型的控制方法，通过建立系统的数学模型，对未来一段时间内的系统响应进行预测，并根据预测结果修正控制输入，从而实现对系统的控制。
模型预测控制的核心思想是通过优化问题求解来寻求最优控制策略，以使系统在一定时间范围内满足给定的性能指标。
2. 模型预测控制方法航天器姿态控制中常用的模型预测控制方法包括线性二次型模型预测控制（Linear Quadratic Model Predictive Control，简称LQMPC）和非线性模型预测控制（Nonlinear Model Predictive Control，简称NMPC）。
LQMPC方法假设系统模型是线性的，并通过求解线性二次型优化问题得到最优控制律；而NMPC方法则适用于非线性系统，可以通过迭代求解非线性优化问题近似得到最优控制策略。
三、基于模型预测控制的航天器姿态控制系统1. 系统建模在基于模型预测控制的航天器姿态控制系统中，首先需要建立航天器的数学模型。
航天器姿态控制系统涉及到刚体动力学、航天器运动学等多个方面，因此需要综合考虑刚体力学、电机驱动、传感器测量等多个因素进行建模。
2. 预测模型基于航天器的数学模型，可以通过离散化、线性化等方法获得离散时间的线性预测模型。
预测模型可以用于预测航天器未来一段时间内的姿态变化，进而进行优化计算得到最优控制输入。
3. 优化求解在模型预测控制中，通过求解优化问题得到最优控制输入。
航天飞行器导航与控制系统设计与仿真
航天飞行器导航与控制系统设计与仿真导语：航天飞行器是现代科技的巅峰之作，它的导航与控制系统是其正常运行和控制的核心。
本文将探讨航天飞行器导航与控制系统的设计原理、关键技术以及仿真模拟的重要性。
一、航天飞行器导航与控制系统设计原理航天飞行器的导航与控制系统设计原理主要包括三个方面，即姿态控制、导航定位和轨迹规划。
1. 姿态控制：姿态控制是指通过控制飞行器的各种运动参数，使其保持稳定的飞行姿态。
对于航天飞行器来说，由于外部环境的复杂性和飞行任务的特殊性，姿态控制尤为重要。
常用的姿态控制方法包括PID控制、模型预测控制和自适应控制等。
2. 导航定位：导航定位是指通过测量飞行器的位置和速度等参数，确定其在空间中的位置。
现代航天飞行器的导航定位通常采用多传感器融合的方式，包括惯性导航系统、卫星定位系统和地面测控系统等。
其中，卫星导航系统如GPS、北斗系统等具有广泛应用。
3. 轨迹规划：轨迹规划是指根据航天飞行器的飞行任务和外部环境的要求，确定其飞行轨迹和航线。
航天飞行器的轨迹规划需要考虑多个因素，如飞行器的运动特性、飞行任务的要求、空间障碍物等。
二、航天飞行器导航与控制系统的关键技术航天飞行器导航与控制系统设计离不开一些关键技术的支撑，其中包括：1. 传感器技术：传感器技术是导航与控制系统的基础，可以通过传感器对飞行器的姿态、速度、位置等进行准确测量。
陀螺仪、加速度计、GPS接收机等传感器设备的精度和稳定性对导航与控制系统的性能有着重要影响。
2. 控制算法：姿态控制和导航定位需要高效的控制算法来实现。
PID控制算法是常用的姿态控制方法，模型预测控制和自适应控制等算法则在一些特殊应用中得到了广泛应用。
对于导航定位，卡尔曼滤波和粒子滤波等算法可以很好地利用多传感器信息进行位置估计。
3. 轨迹规划算法：航天飞行器的轨迹规划需要考虑多个因素，如安全性、能耗等。
基于遗传算法和优化算法的轨迹规划方法可以在不同的约束条件下求解最优解。
卫星姿轨控系统设计与分析平台软件方案及实现
74空间电子技术SPACE ELECTRONIC TECHNOLOGY2016年第2期卫星姿轨控系统设计与分析平台软件方案及实现①刘其睿1 ’2，王新民1 ’2，刘洁 1 ’2，张俊玲1 ’2(1.北京控制工程研究所，北京100190;.空间智能控制技术重点实验室，北京100190)摘要：随着卫星控制系统工程技术的不断发展,对设计与分析工作的数字化平台化需求日益迫切。
文章提出一种基于Matlab/Simulink开发工具的卫星姿轨控系统设计与分析平台软件方案，采用由软件运行界面框架和软件功能模块相结合的软件总体架构，实现卫星姿轨控系统总体方案设计与仿真验证一体化的设计环境。
软件实现结果表明该方案的有效性和可行性，有助于卫星姿轨控系统的快速设计与分析。
关键词：姿轨控系统;设计与分析平台；应用软件D O I：10. 3969/j.issn. 1674-7135.2016.02.014Scheme and Implementation of Satellite AOCS Designand Analysis Platform Application SoftwareLIU Qi-rui1'2,W A N G Xin-min12 ,LIU Jie12 ,Z H A N G Jun-ling12(1. Beijing Institute of Control Engineering,Beijing 100190,China;2. Key Laboratory 〇f Aerospace Intelligent Control Technology，Beijing 100190,China)Abstract：The development of s atellite control engineering makes urgent demands of digital platform for design and analysis of A0CS( Attitude and Orbit Control System). In this paper a scheme based on Matlab/Sim Satellite AOCS Design and Analysis Platform Application Software. The software architecture，which is helpful to integrative design environment f or scheme design and simulation verification of satellite AOCS subsystem is composed of user interfacc frame and functional m odule. The result of software implementation verifies the validity and availability of software scheme,which benefits rapid satellite AOCS design and analysis.Key words:AOCS;Design and analysis platform;Application software〇引言在卫星控制系统开发过程中，设计人员经过多 年实践积累了丰富的知识和经验[1’2]。
飞行器姿态控制系统设计及仿真
飞行器姿态控制系统设计及仿真近年来，随着无人机技术的快速发展，飞行器姿态控制系统的设计和仿真成为了一个备受关注的领域。
飞行器姿态控制系统是无人机飞行过程中保持稳定的重要组成部分，它能够通过精确的姿态控制来实现飞行器的稳定飞行和各种机动动作。
本文将介绍飞行器姿态控制系统的设计原理和步骤，并通过仿真验证其性能。
一、飞行器姿态控制系统的设计原理飞行器姿态控制系统的设计原理主要基于控制理论和传感器技术。
控制理论提供了一种系统动力学建模和控制器设计的理论基础，而传感器技术能够提供准确的姿态信息，为控制系统提供反馈信号。
在飞行器姿态控制系统设计中，常用的控制方法包括PID控制和模型预测控制。
PID控制是一种经典的控制方法，通过测量当前状态与目标状态的误差，综合考虑比例、积分和微分三个部分，计算出控制输出。
模型预测控制则是基于飞行器的数学模型，通过预测未来一段时间内的状态变化，计算出最优的控制策略，从而实现姿态控制。
二、飞行器姿态控制系统的设计步骤1. 系统动力学建模飞行器姿态控制系统的设计首先需要进行系统动力学建模。
根据飞行器的物理特性和运动方程，建立数学模型。
常见的模型包括刚体模型、欧拉角模型和四元数模型。
选择合适的模型能够更好地描述飞行器的运动特性。
2. 控制器设计根据系统模型，选择适当的控制方法进行控制器设计。
常用的控制方法有PID控制和模型预测控制。
PID控制是一种简单而有效的方法，但对于复杂的飞行器姿态控制来说，模型预测控制能够提供更好的性能。
根据系统的需求和性能指标，设计合适的控制器参数。
3. 传感器选择飞行器姿态控制系统需要依赖传感器来获取准确的姿态信息。
常用的传感器包括加速度计、陀螺仪和磁力计等。
根据飞行器的需求和环境条件，选择合适的传感器，并进行校准和数据处理，以提供准确的姿态反馈。
4. 闭环控制设计好控制器和选择好传感器后，将其组合成一个闭环控制系统。
将传感器获取的姿态信息与目标姿态进行比较，计算出控制输出，通过执行机构来实现姿态控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星姿态控制系统的建模与优化设计
近年来，随着科技的发展和航天事业的进步，卫星成为了现代通信、导航、气
象等领域中不可或缺的重要工具。
而卫星姿态控制系统在卫星的运行和工作中起着关键的作用。
本文将从卫星姿态控制系统的建模与优化设计两个方面进行探讨。
一、卫星姿态控制系统的建模
卫星姿态控制系统的建模是指将系统的物理特性、动力学特性、控制环节等进
行数学描述和模拟。
建模过程中需要考虑卫星的惯性特性、姿态测量和反馈、控制器的设计等方面因素。
首先，卫星的惯性特性是建模的重要一环。
卫星的惯性特性包括质量分布、转
动惯量等因素，这些参数对卫星的姿态控制具有重要影响。
通过测量、推测或计算，可以得到卫星的惯性参数，并用数学模型进行描述。
其次，姿态测量和反馈是卫星姿态控制系统中非常重要的环节。
姿态测量通过
陀螺仪、加速度计、磁力计等传感器来获取卫星的当前姿态状态。
姿态反馈则将测量得到的数据反馈给控制器，用于调整卫星的姿态。
建模过程中需要考虑传感器的精确度和噪声、数据获取与处理等问题，以保证姿态测量的准确性和稳定性。
最后，控制器的设计是卫星姿态控制系统建模的关键步骤。
控制器根据姿态测
量数据和期望姿态之间的差异，通过计算和调整控制信号来实现对卫星姿态的控制。
常用的控制器设计方法包括PID控制器、滑模控制器等。
在建模过程中，需要考
虑控制器的稳定性、收敛性和鲁棒性等因素，以确保卫星姿态控制系统的效果。
二、卫星姿态控制系统的优化设计
卫星姿态控制系统的优化设计是指在建模的基础上，对系统进行改进和优化，
以提高卫星的姿态控制性能和效率。
首先，优化传感器的设计和配置是优化设计的重点之一。
通过改进传感器的精确度、扩展测量范围、降低噪声等方式，可以提高姿态测量的准确性和稳定性，从而提高卫星姿态控制系统的精度和可靠性。
其次，优化控制器的设计和参数调整是提高卫星姿态控制系统性能的关键。
通过改进控制器的算法、优化参数的选择和调整，可以提高系统的响应速度、稳定性和鲁棒性。
例如，采用自适应控制算法、模糊控制算法等方法，可以更好地适应卫星工作环境的变化和不确定性，提高系统的自适应能力。
最后，优化系统的能耗和重量是优化设计考虑的另一个重要方面。
卫星姿态控制系统的能耗和重量直接影响卫星的运行成本和有效载荷的搭载能力。
通过改进控制器的计算和执行速度、优化系统的结构和布局等方式，可以降低系统的能耗和重量，提高卫星的经济性和可用性。
综上所述，卫星姿态控制系统的建模与优化设计是卫星工程中不可或缺的重要环节。
通过精确的建模和优化设计，可以提高卫星姿态控制的性能和效率，为卫星在通信、导航、气象等领域的应用提供可靠的技术支持。
随着科技的发展和卫星技术的不断改进，相信卫星姿态控制系统将在未来发展中发挥更加重要的作用。
