基于SVPWM的三电平逆变器中点电位控制方法研究
三电平逆变器SVPWM控制策略的研究
三电平逆变器SVPWM控制策略的研究一、本文概述随着电力电子技术的快速发展，逆变器作为高效、可靠的电力转换装置，在新能源发电、电机驱动、无功补偿等领域得到了广泛应用。
其中，三电平逆变器因其输出电压波形质量好、开关损耗小、动态响应快等优点，受到了研究者的广泛关注。
空间矢量脉宽调制（Space Vector Pulse Width Modulation, SVPWM）作为一种先进的调制策略，通过合理分配三相桥臂的开关状态，可以实现对输出电压波形的精确控制，进一步提高逆变器的性能。
本文旨在深入研究三电平逆变器的SVPWM控制策略，通过理论分析和实验验证，探索其在实际应用中的优化方法和潜在问题。
文章首先介绍了三电平逆变器的基本结构和工作原理，为后续的控制策略分析奠定基础。
随后，详细阐述了SVPWM的基本原理和实现方法，包括空间矢量的定义、合成和分配等关键步骤。
在此基础上，本文重点分析了三电平逆变器SVPWM控制策略的优化方法，包括减小开关损耗、提高直流电压利用率、改善输出电压波形质量等方面。
本文还通过实验验证了三电平逆变器SVPWM控制策略的有效性。
通过搭建实验平台，测试了不同控制策略下的逆变器性能，包括输出电压波形、开关损耗、动态响应等指标。
实验结果表明，采用SVPWM控制策略的三电平逆变器在各方面性能上均表现出明显的优势，验证了本文研究的有效性和实用性。
本文总结了三电平逆变器SVPWM控制策略的研究现状和未来发展趋势，为相关领域的进一步研究提供了有益的参考。
二、三电平逆变器的基本原理三电平逆变器是一种在电力电子领域中广泛应用的电能转换装置，其基本原理在于利用开关管的导通与关断，实现直流电源到交流电源的高效转换。
与传统的两电平逆变器相比，三电平逆变器在输出电压波形上拥有更高的精度和更低的谐波含量，因此在大规模电力系统和电机驱动等领域具有显著优势。
三电平逆变器的基本结构通常包括三个直流电源、六个开关管以及相应的控制电路。
基于SVPWM的三电平逆变器中点电压控制方法
基于SVPWM的三电平逆变器中点电压控制方法1 引言在NPC 三电平电路中，直流母线是由上、下两个电容组成，共同承载直流电压，理论上应各自贡献一半直流电压，但实际中可能存在直流中点电压不平衡现象。
若不能有效控制，可能导致输出三相电流中包含低次谐波分量，电压超过器件的最大耐压值，危及开关器件安全。
NPC 三电平中点电压控制的主要方案有滞环控制和零序电压注入两种。
滞环控制操作简单，但不能精确控制到直流母线电压的一半;零序电压注入法基本可精确地将中点电位误差控制到零，但控制算法复杂。
这里在分析上述方法的基础上，提出了一种基于SVPWM 的精确中点电流控制的中点电压控制方法，该方法可精确控制中点电压，且算法比零序电压注入法简单。
2 NPC 三电平中点电压波动分析NPC 三电平电路拓扑及电流流动方向如图1 所示。
采用SVPWM 波产生法时，合成参考电压矢量所用的基本电压矢量可分为大矢量、中矢量、小矢量和零矢量。
第I 扇区所有基本矢量如图2 所示，其中U13 和U14 为大矢量，U7 为中矢量，U1 和U2 为小矢量，U0 为零矢量。
以U1 为例，图3 表示U1 作用时对应的2 个矢量，分别为p 型矢量poo 和n 型矢量onn。
p 型矢量poo 流出中点的电流为ib+ic，三相负载平衡时ib+ic=- ia，若ia0 即有电流流入中点，这会引起中点电压上升;n 型矢量onn 流出中点的电流为ia，当ia0 时会引起中点电压下降。
用同样方法分析其他电压矢量的作用效果，可得如下结论：大矢量和零矢量对中点电压无影响;中矢量有影响，但影响效果不确定;小矢量中p 型矢量和n。
三电平逆变器中点电位平衡控制策略研究
三电平逆变器中点电位平衡控制策略研究摘要：本文对二极管箝位型三电平逆变器的原理进行分析与研究，主要对三电平中点电位平衡的控制策略进行研究，阐述了造成三电平逆变器中点电位不平衡的原因以及危害，并且通过调整互补矢量相对工作时间来控制中点电位平衡。
通过仿真以及实验验证了该方法的正确性与可行性。
关键词：三电平逆变器；SVPWM；中点电位平衡Research on neutral point potential balance control strategy of three level inverter LU Yao(CRRC xi’an YongeJieTong Electric Co., Ltd, Xi’an 710000, China)Abstract： The paper analyzes the principle of diode clamped three level inverter, for three level neutral point balance control strategy research, expounds the cause of three level inverter neutral point unbalance and harm, and by adjusting the complementary vector of relative working time to control the neutral point potential balance. The correctness of the proposed method is verified by simulation and experiment.Key Words： Three level inverter; SVPWM; Neutral point potential balance1 引言近年来，由于多电平逆变器在高电压、大功率的场合应用的越来越广泛，所以也就使得我们对其有了越来越多的研究和关注。

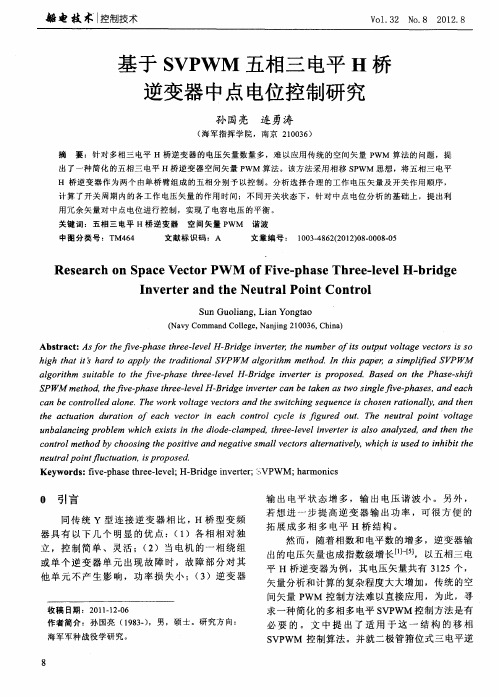

基于SVPWM五相三电平H桥逆变器中点电位控制研究
（ ｖ ｍｍａｄＣ ｌ ｇ ， ｎｉｇ２ ３ ， ｈｎ ） Ｎａ ｙＣｏ ｎ ｏｌ ｅ Ｎａｊ ０ ６ Ｃ ｉａ ｅ ｎ １ ０
Ａｂ ｔａ ｔ Ａ 如 ｔｅ ｖ －ｈ ｓ ｒｅｌｖ ｌ Ｂ ｉ ｅｉｖ ｒ ｒ ｔｅｎ ｍｂ ｒｏ ｓｏ ｔｕ ｏｔｇ ｅ ｔｒ ｏ ｓｒ ｃ： ｓ ｈ ｅ ａ ｅｔ ｅ — ｅ ｒｄ ｅ ｔ ， ｈ ｕ ｅ ｉ ｕｐ ｔ ｌ ｅｖ ｃｏｓｉ ｓ ｉ ｆ ｐ ｈ ｅ Ｈ－ ｇ ｎ ｅ ｆｔ ｖ ａ ｓ ｈｇ ａ ｈ ｒ ｐ ｌ ｅｔ ｄｔ ｎ ｌ Ｖ ｉｈｔ ｔｉ ａ ｄｔ ａｐｙ ｔ ｒ ｉｏ ａ ＰＷＭ ｌｏ ｉ ｍ ｍｅｈ ｄ Ｉ ｈｓ ａ ｅ ａｓｍ ｌ ｅ Ｖ ｈ ｔ ｏ ｈ ａ ｉ Ｓ ａｇ ｒ ｈ ｔｏ ｎ ｔｉ ｐ ｐ ｒ ｉｐ ｉ ｄ Ｓ ＰＷＭ ｔ ， ｉ ｆ ａｇ ｒｔｍ ｓ ｉ ｂｅｔ ｈ ｖ －ｈ ｓ ｈ ｅ— ｖ ｌＨ Ｂ ｉｇ ｎ ｅｔｒｉ ｐ ｏ ｏ ｅ ． ａ ｅ ｎ ｔｅＰ ａ ｅｓ ｉ ｌｏ ｉ ｕｔ ｌ ｏ ｔｅ ｅ ａ ｅｔｒｅｌ ｅ — ｒ ｅ ｉｖ ｒ ｓ ｒｐ ｓｄ Ｂ ｓｄ ｏ ｈ ｈ ｓ —ｈ ｈ ａ ｉ ｆ ｐ ｅ ｄ ｅ ｆ
ｎ ｕｒｌ ｏｎｆｕｔａｉｎ ｉｐ ｏ ｏｅ ｅｔ ｉｔ ｃｕ ｔ ，ｓ ｒｐ ｓｄ ａｐ ｌ ｏ
Ｋ ｅ ｗｏ ｄ ： ｖ － ｈ ｓ ｒ ｅ ｌ ｖ ｌ Ｈ－ ｉ ｇ ｖ ｒｅ ； ； Ｗ Ｍ ； ａ ｍ ｏ ｉ ｓ ｙ ｒ ｓ ｆ ｅ－ ａ ｅｔ ｅ ・ｅ ｅ ； ・ ｄ ｅ ｉ ｅ ｔ ｒ ５ ｉ ｐ ｈ － Ｂｒ ｎ ＶＰ ｈ ｒ ｎ ｃ
出了一种 简化 的五相三 电平 Ｈ桥逆 变器 空间矢 量 Ｐ ＷＭ 算法 。该方 法采用 相移 Ｓ ＷＭ 思想 ，将 五相 三 电平 Ｐ
基于简化SVPWM的Z源三电平逆变器中点电位控制方法
基于简化SVPWM的Z源三电平逆变器中点电位控制方法王伟胜;陈阿莲;柴锦;邢相洋;张承慧【摘要】针对Z源中点钳位型(NPC)三电平逆变器存在中点电位不平衡问题,在分析中点电位平衡控制机理的基础上,基于简化的三电平空间矢量脉宽调制(SVPWM)技术,提出一种有利于直通信号注入的中点平衡控制方法.该算法通过推导直通占空比、调制比以及平衡因子之间的关系,得到平衡因子的最优解,并实现Z源网络的恒压输出.所提中点平衡控制方法有效抑制了 Z 源 NPC 三电平逆变器的中点电位波动,易于实现 Z 源网络的升压控制,且控制算法简单.仿真及实验结果验证了该方法的有效性.%A neutral-point balancing method for Z source neutral point clamped (NPC) three-level inverter, based on simplified three-level space vector pulse width modulation (SVPWM), is proposed in this paper by analyzing the neutral-point balancing principle, which facilitates the injection of shoot through signals. The proposed method figures out the optimal solution of the balancing index, and realizes the constant voltage control of Z source output by deriving the relationship of the shoot-through ratio, modulation index and balancing index. It suppresses the fluctuation of neutral point efficiently, realizes the control of Boost voltage of Z source network conveniently, and simplifies the control algorithm. Simulation and experimental results verify the proposed neutral point control algorithm.【期刊名称】《电工技术学报》【年(卷),期】2018(033)008【总页数】9页(P1835-1843)【关键词】Z源;三电平逆变器;空间矢量脉宽调制;中点平衡【作者】王伟胜;陈阿莲;柴锦;邢相洋;张承慧【作者单位】山东大学控制科学与工程学院济南 250061;山东大学控制科学与工程学院济南 250061;山东大学控制科学与工程学院济南 250061;山东大学控制科学与工程学院济南 250061;山东大学控制科学与工程学院济南 250061【正文语种】中文【中图分类】TM4640 引言三电平逆变器具有器件开关损耗小、电压变化率低、输出波形质量高等优点，在高电压、大功率场合已得到广泛应用。
