边坡支护工程通用表格
警苑小区高边坡支护工程资料明细表
警苑小区高边坡支护工程资料明细表一、分部、分项工程划分：分部工程为：分项工程为：1、土方开挖分部工程：（1）土方开挖（2）土方削坡（1）锚杆钻孔、清孔；2、边坡支护结构分部工程：（2）锚杆安装工程；（3）锚杆注浆工程；（4）梁、柱、板钢筋工程；（5）梁、柱、板模板工程；（6）梁、柱、板砼工程。
二、锚杆格子梁边坡支护工程施工检验评定资料：（根据本工程特点，分段逆作法施工）1、第一施工段检验批资料；（梁、柱、板：钢筋模板砼工程）2、第二施工段检验批资料；（梁、柱、板：钢筋模板砼工程）3、第三施工段检验批资料。
（梁、柱、板：钢筋模板砼工程）三、边坡施工质量保证资料：1、主要材料：钢材、水泥、商品混凝土；边坡检测、监测资料。
2、主要设备：钻孔机械、注浆机械、空压机、电焊机、水泵。
（以上资料要有出厂合格证、检验报告，向监理申报等）四、锚杆格子梁边坡支护工程隐蔽验收资料：1、锚杆钻孔清孔隐蔽验收记录；2、锚杆安装工程隐蔽验收记录；3、锚杆注浆工程隐蔽验收记录；4、格子梁：梁、柱、板钢筋工程隐蔽验收记录。
五、边坡施工前期资料：1、边坡设计施工图与审查资料；2、施工单位资质资料；（边坡支护安全、质保体系）3、边坡施工合同；4、边坡施工、安全方案及专家论证资料；六、监理方面资料：1、边坡施工监理规划：2、边坡施工监理细则；3、边坡施工监理日记；4、边坡施工旁站记录。
（锚杆：钻孔、清孔；安装；注浆。
）注：如果把这些资料做都完善了，监理签字认可，可以说明边坡支护资料是齐全的，才能达到边坡支护工程验收标准。
鹤峰云谷置业有限公司警苑小区项目部2016年10月26日。
边坡支护工程通用表格
锚杆孔_报验申请表工程名称：编号： 001致：广州健翔咨询有限企业我单位已达成了锚杆钻孔工作，现报上该工程报验申请表，请予以审察和查收。
附件：1、钻孔施工记录表2、锚杆孔施工质量查收表3、锚杆孔查收展现图承包单位（章）项目经理：日期：监理单位建议：监理单位（章）：监理工程师： ________________日期： ________________锚杆制作安装_ 报验申请表工程名称：编号： 002致：广州健翔咨询有限企业我单位已达成了锚杆安装工作，现报上该工程报验申请表，请予以审察和查收。
附件：1、边坡锚杆钢筋检查查收记录表2、钢筋原资料检验批质量查收记录表3、锚杆制作安装质量查收表4、钢筋合格证承包单位（章）项目经理：日期：监理单位建议：监理单位（章）：监理工程师： ________________日期： ________________锚孔注浆_ 报验申请表工程名称：编号： 003致：广州健翔咨询有限企业我单位已达成了锚杆孔注浆工作，现报上该工程报验申请表，请予以审察和查收。
附件：1、锚杆注浆施工记录表2、沙浆质量评定表3、水泥合格证承包单位（章）项目经理：日期：监理单位建议：监理单位（章）：监理工程师： ________________日期： ________________排（泄）水孔_ 报验申请表工程名称：编号： 004致：广州健翔咨询有限企业我单位已达成了排水孔钻孔工作，现报上该工程报验申请表，请予以审察和查收。
附件：1、排水孔检查查收记录表2、排水孔展现图3、排水孔施工质量查收表4、排水孔检查记录表承包单位（章）项目经理：日期：监理单位建议：监理单位（章）：监理工程师： ________________日期： ________________锚杆孔查收展现图表001单位工程名称施工依照施工设计图纸及规范分部工程名称边坡工程施工单位单元工程名称二级边坡支护段检验日期年月日平面 / 展现图：施工单位建议：监理单位建议：项目负责人：年月监理工程师：年月日日排水孔平面 / 展现图表002单位工程名称施工单位单元工程名称三级边坡段施工依照施工设计图纸及规范桩号、高程K0+000～K0+065检验日期年月日平面 / 展现图：施工单位：监理单位建议：监理工程师：项目负责人：年月日年月日锚杆孔施工质量查收表003表单位工程名称施工依照施工图纸分部工程名称二级边坡工程施工单位单元工程名称锚杆成孔检验日期年月日钻孔深度 (m)6孔距 (m)2排距(m)2钻孔孔径100（mm ）项目质量标准检查结果备注检孔位误差± 5cm测孔深误差小于 10cm项目孔轴方向垂直岩壁或切合设计锚孔清理无岩粉、积水现场施工员施工单位检查评定结果项目负责人：年月日监理（建设）单位查收结论监理工程师：年月日（锚杆）钻孔施工记录表表 004工程名称：施工单位：设计钻孔长度： 6m设计钻孔直径：100mm钻机型号： HY-100地点： 二级边坡序 成孔 锚杆 地层孔 径锚杆长度 注浆量钻孔倾角 注号 日期编号类型备（ mm ）（ m ）（ m 3）（a ° ）1234567891 0 1 1 12 13 14 15 16 17 18 19 2 0 2 122232425现场施工员署名：监理工程师署名：注：①备注栏记录钻孔过程中出现的状况，如塌孔、缩径、地下水及相应的办理方法。
护坡工程施工表格
工程报验单
工程名称：编号：
1 / 15
注：本表各相关单位各存一份工程测量成果表工程名称：
注：本表各相关单位各存一份2 / 15
工程测量记录表
承担单位：
注：本表各相关单位各存一份3 / 15 工程测量记录表
承担单位：
注：本表各相关单位各存一份4 / 15
工程测量复核记录工程名称：
注：本表各相关单位各存一份
5 / 15
坡面清理施工记录表
计算：复核：日期：6 / 15
工程报验单
工程名称：编号：
7 / 15
注：本表各相关单位各存一份
8 / 15
表3-7
护坡分项工程质量检验表
工程名称：
施工单位：分项工程名称：
年月日
9 / 15
浆砌石工程现场质量检验表
施工单位：监理单位：
10 / 15
说明：一式三份，监理单位签认后，返回施工单位一份，送业主单位一份。
11 / 15
石砌体验收记录表
12 / 15
隐蔽工程验收记录工程部位：
时间：
依据图施工图设计图简图说承担单位验收人
13 / 15
护坡砌筑细部工程计算表
日月年日期:: 记录审核 :
14 / 15
15 / 15。
边坡支护施工进度计划表
12
zk108—zk110段第二层腰梁
13
zk108—zk110段挂网喷射混凝土及排水沟
14
zk103—zk104段压顶
15
zk103—zk104段第一层锚杆及灌浆
16
zk103—zk104段第一层腰梁
17
zk103—zk104段第二层锚杆及灌浆
18
zk103—zk104段第二层腰梁
19
zk103—zk104段挂网喷射混凝土及排水沟
20
zk97—zk100段钢筋挂网
21
zk97—zk100段锚杆及灌浆
22
zk97—zk100段喷射混凝土
23
zk100—zk103段钢筋挂网
24
zk100—zk103段锚杆及灌浆
25
zk100—zk103段喷射混凝土
编制：
审核：
年月日

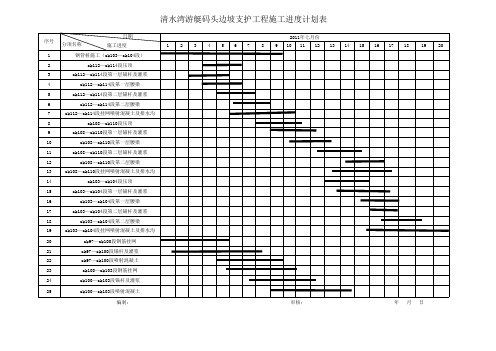

清水湾游艇码头边坡支护工程施工进度计划表
序号 1
分项名称
日期 施工进度
钢管桩施工（zk103—zk104段）
2011年七月份 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2
zk112—zk114段压顶
3
zk112—zk114段第一层锚杆及灌浆
4
zk112—zk114段第一层腰梁
5
zk112—zk114段第二层锚杆及灌浆
6
zk112—zk114段第二层腰梁
7
zk112—zk114段挂网喷射混凝土及排水沟
8
zk108—zk110段压顶
9
zk108—zk110段第一层锚杆及灌浆
10
zk108—zk110段第一层腰梁
边坡支护旁站记录表
7
注浆压力是否满足设计要求
□符合要求 □不符合要求
8
土钉墙厚度允许偏差是否符合规范要求
□符合要求 □不符合要求
9
锚管、锚杆、钢筋网是否验收合格
□符合要求 □不符合要求
监理对出现问题处理意见
旁站监理人员(签字) 日期：

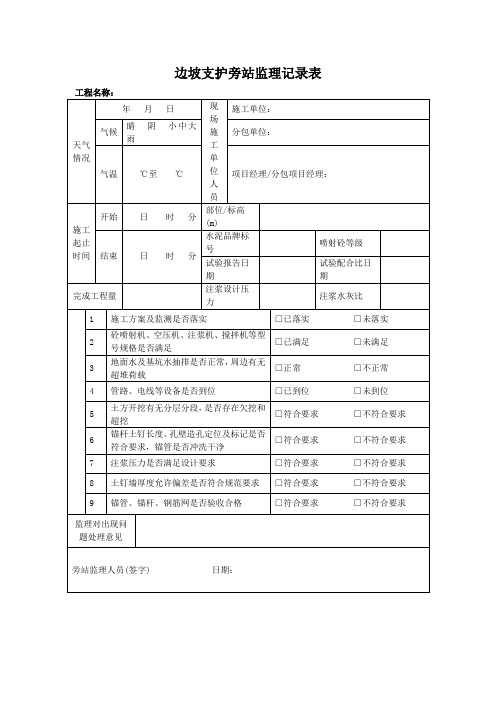

边坡支护旁站监理记录表
工程名称：
天气情况
年 月 日
现场施工单位人员
施工单位：
气候
睛 阴 小中大雨
分包单位：
气温
℃至 ℃
项目经理/分包项目经理：
施工起止时间
开始
日 时 分
部位/标高(m)
结束
日 时 分
水泥品牌标号
喷射砼等级
试验报告日期
试验配合比日期
完成工程量
注浆设计压力
注浆水灰比
1
施工方案及监测是否落实
□已落实 □未落实
2
砼喷射机、空压机、注浆机、搅拌机等型号规格是否满足
□已满足 □未满足
3
地面水及基坑水抽排是否正常，周边有无超堆荷载
□正常 □不正常
4
管路、电线等设备是否到位
□已到位 □未到位
5
土方开挖有无分层分段，是否存在欠挖和超挖
□符合要求 □不符合要求
6
锚杆土钉长度、孔壁造孔定位及标记是否符合要求，锚管是否冲洗干净
(整理)3边坡防治工程施工记录表格
甘肃省定西市地质灾害治理工程三、边坡防治工程施工记录表格填写说明施工记录表格与施工的原始记录不同，它是根据原始记录整理出来的，是质量检验的主要依据，也是归档的材料之一。
施工记录表格就是将施工的每一个施工环节记录清楚，在什么时间用什么设备施工了什么工程，工程量是多少，所用建筑材料是什么，数量是多少，施工组长是谁。
都要一一记录清楚。
表格中要将施工工程的框架尺寸用图表示出来。
如浆砌块石施工表格的记录要素有：施工时间、施工部位、施工设备、施工几何尺寸、施工建筑材料、施工工程量、施工方法，砂浆配合比、砂浆盘数。
设备：JB350搅拌机；时间：9月6~7日；部位：2号坝基础砌筑；墙体几何尺寸：用图表示；材料：块石及砂浆；工程量：150方、砂浆10方；结构：排水孔尺寸及数量；压顶厚度及数量；墙后隔水层及反滤层尺寸及数量；施工方法：人工砌筑。
班长：王勇。
砂浆配合比：水泥：水：细骨料：外掺剂=1:0.45:2:0；现场100kg水泥：45kg水：200kg细沙。
为了减少表格，对于抗滑桩的护壁工程记录利用一张表格进行了记录；锚杆（索）工程的制作按照批次用一张表格记录多个；锚杆（索）钻孔记录一张表格记录了多个钻孔；锚索（杆）安装与注浆用一个表格记录多个钻孔。
排水孔记录与锚杆孔的记录相当。
锚索（杆）的张拉记录一个孔一张表格。
同类型的锚杆（锚索）的制作一张表。
边坡防治工程施工记录表格削坡整治施工记录表编号：JL01格构基槽（坑）开挖施工记录表说明:以实际开挖的基槽单元为一个记录单元格构钢筋加工与安装施工记录表编号：JL03说明：以实际报验单元为一个记录单元格构模板安装施工记录表说明：模板安装分段记录甘肃省定西市地质灾害治理工程格构混凝土浇注施工记录说明：浇筑一次一张表甘肃省定西市地质灾害治理工程格构浆砌石砌筑施工记录编号：JL06说明：以实际报验的砌筑单元为一张表，但是每张表不超过5天。
甘肃省定西市地质灾害治理工程培土植草工程记录表甘肃省定西市地质灾害治理工程.................同一批预应力锚索编制质量检验记录表编号：JL09同一批锚杆编制质量检验记录表编号：JL10典型锚索（杆）钻孔地层记录表甘肃省定西市地质灾害治理工程编号：JL12.................甘肃省定西市地质灾害治理工程JL13.................甘肃省定西市地质灾害治理工程锚索张拉记录表排水孔施工记录.................甘肃省定西市地质灾害治理工程截（排）水沟（浆砌石/砼）施工记录甘肃省定西市地质灾害治理工程排水盲沟施工记录甘肃省定西市地质灾害治理工程抗滑桩（孔）开挖地质编录记录表抗滑桩护壁施工记录抗滑桩混凝土搅拌及浇注施工记录钻孔灌注桩钢筋笼加工与绑扎施工记录表编号：JL22钻孔灌注桩钢筋笼安装施工记录表编号：JL23钻孔抗滑桩混凝土搅拌及灌注施工记录主动防护网施工记录被动防护网施工记录各类填筑压实施工记录表编号：JL27加筋带填方类挡土墙施工记录编号：JL28锚喷支护（挂网喷锚）施工记录表格危岩清除施工记录表挡土墙基槽（坑）开挖施工记录表说明:以实际开挖的基槽单元为一个记录单元挡土墙钢筋加工与安装施工记录表编号：JL32挡土墙模板安装施工记录表说明：模板安装分段记录挡土墙基础混凝土浇注施工记录说明：浇筑一次一张表挡土墙基础浆砌石砌筑施工记录编号：JL35说明：以实际报验的砌筑单元为一张表，但是每张表不超过5天。
工程技术交底表(边坡)
6.采用钢(木)板桩、挡土灌注桩、地下连续墙支护，应事先进行打设或施工，然后再分层进行基坑土方开挖，分层设横撑、土层锚杆，其施工操作分别参见“3地基与基础工程”中有关部份。
4.钢板桩、挡土灌注桩、地下连续墙与土层锚杆结合的支护，必须足层及时设置土层锚杆，以保证支护的稳定，不得在基坑全部挖完后再设置。
5.支护（撑）的设置应循环由上到下的程序，支护（撑）拆除应遵楯由下而上的程序，以防止基坑（槽）失稳塌方。
6.安装支撑应戴安全帽，安装支护（撑）横梁、锚杆等应在脚手架上进行，高空作业应挂安全带。
3.应该严格遵循先撑后挖的原则，即挖至每曾支撑标高，待支撑加设并起作用后再继续挖下层。不得在基坑(槽)或管沟全部挖好后，再设支护，以免使基坑(槽)壁失稳。土方开挖宜由上而下分层、分段对称进行使支护结构受力均匀。要控制相邻段的土方开挖高差不大于1m,防止应土方高差过大，产生推力，使工程桩位移或变形。
4.基坑(槽)沟壁开挖宽度应比基础、管道每边增加工作面宽度再每边增加100-150mm支护(撑)结构需要的尺寸。挖土时，土壁要平直，挡土板要紧贴土面并用木楔或横撑木顶紧底板。在支护角部要增设加强支撑。
3.当基坑地下水底较大，而土质为粉细砂层，易产生流砂时，需用围幕截水与人工降低地下水位相结合，可在挡土灌注桩之间加设旋喷桩(深层搅拌桩或喷粉桩)阻水。
7.拆除支护(撑)时，应按照基坑(槽)、管沟土方回填顺序，从下而上逐步进行。施工中更换支护时，必须先安装新的再拆除旧的。
8.挖土机的进出口通道，应铺设路基箱扩散压力，必要时局部注浆或作水泥土搅拌桩加固基地。
9.挖土其间基坑边严禁大量堆载，地面载荷数量绝对不允许超过设计支护结构时采用的地面超载值。
护坡工程施工表格
工程报验单工程名称：编号：
工程测量成果表
工程测量记录表
工程测量记录表
注：本表各相关单位各存一份
工程测量复核记录
注：本表各相关单位各存一份
坡面清理施工记录表
计算：复核：日期：
工程报验单
注：本表各相关单位各存一份
表3-7
护坡分项工程质量检验表工程名称：
施工单位：分项工程名称：
浆砌石工程现场质量检验表施工单位：监理单位：
说明：一式三份，监理单位签认后，返回施工单位一份，送业主单位一份。
石砌体验收记录表
隐蔽工程验收记录
工程部位：时间：
护坡砌筑细部工程计算表
记录: 审核:日期: 年月日。
【工程常用表格】护坡
复核： 年 月 日
得分 质量等
检验负责人： 检测： 记录： 复核：
）Leabharlann 程 所属建设项目：监理单位：
质量评定 平均、代表值 合格率（%） 规定分 实得分 30 15 10 10 25 10 100
质量等级
分项工程质量检验评定（样表）
分项工程名称：锥、护坡 所属分部工程名称：砌筑工程 所属建设
工程部位： 施工单位： 监理单位 （桩号、墩台号、孔号） 基本要求 项 检查项目 次 1 2 实 测 项 目 3 4 5 6 浆砌强度（Mpa） 顶面高程（mm) 表面平整度 坡度 厚度（mm） 底面高程（mm） 合 计 外观鉴定 质量保证资料 工程质量等级评定 减分 减分 监理 意见 在合格标准内 ±50 30 不陡于设计 不小一设计 ±50 规定值或允许偏差 1 2 3 4 5 6 7 8 9 10 实测值或偏差值
边坡支护安全技术交底表
(2)高压液体和压缩机管道的耐久性应符合要求，管道连接应牢固可靠，防止软管破裂、接头断开，导致浆液飞溅和软管甩出的伤人事故。
(3)操作人员必须戴防护眼镜，防止浆液射入眼睛内。
如有浆液射人眼睛时，必须进行充分冲洗。
并及时到医院治疗。
(4)使用高压泵前，应对安全阀进行检查和测定，其运行必须安全可靠。
(5)电动机运转正常后，方可开动钻机，钻机操作必须专人负责。
(6)接、卸钻杆应在插好垫叉后进行，并应防止钻杆落入孔内。
(7)应有防止高压水或高压浆液从风管中倒流进入储气罐的安全措施。
(8)施工完毕或下班后，必须将机具、管道冲洗干净。
9.采用锚杆喷射混凝土作深基坑开挖的支护结构时，其施工安全和防尘措施，应符合下列要求： (1)施工安全。
1)施工前，应认真进行技术交底，应认真检查和处理锚喷支护作业区的危石。
施工中应明确分工，统一指挥。
2)施工机具应设置在安全地带，各种设备应处于完好状态，张拉设备应牢靠，张拉时应采取防范措施。
防止夹具飞出伤人。
机械设备的运转部位应有安全防护装置。
3)在Ⅳ、V类围岩中进行锚喷支护施工时，应遵守下列要求。
①锚喷支护必须紧跟工作面；②应先喷后锚，喷射混凝土厚度不应小于50mml喷射作业中，应有专人随时观察围岩变化情况；③锚杆施工宜在喷射混凝土终凝3h后进行。
4)施工中，应定期检查电源电路和设备的电器部件；电器设备应设接地、接零，并由持证人员安装操作，电缆、电线必须架空，严格遵守施工现场临时用电安全技术规范，确保用电安全。
5)锚杆钻机应安设安全可靠的反力装置。
在有地下承压水地层中钻进，孔口必须安设可靠的防喷装置，一但发生漏水、涌沙时能及时堵住孔口。
6)喷射机、水箱、风包、注浆罐等应进行密封性能和耐压试验，合格后方可使用。
喷射混凝土施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。
7)处理机械故障时，必须使设备断电、停风。
向施工设备送电、送风前，应通知有关人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锚杆孔验收展示图
表001 单位工程名称施工依据施工设计图纸及规范分部工程名称边坡工程施工单位
单元工程名称二级边坡支护段检验日期年月日平面/展示图：
施工单位意见：
项目负责人：年月日
监理单位意见：
监理工程师：年月日
排水孔平面/展示图
单位工程名称施工单位
单元工程名称三级边坡段施工依据施工设计图纸及规范桩号、高程K0+000～K0+065 检验日期年月日
平面/展示图：
施工单位：
项目负责人：
年月日
监理单位意见：
监理工程师：
年月日
锚杆孔施工质量验收表
（锚杆）钻孔施工记录表表004
第页
边坡锚杆检查验收记录表表005
边坡排水孔检查验收记录表表006
锚杆制作安装质量验收表
单位工程名称施工依据施工设计图纸及规范
分部工程名称边坡工程施工单位
单元工程名称三级边坡支护段检验日期年月日
项次检查项目施工单位检查评定记录监理（建设）单位验收记录
1 力学性能检验合格
2 化学成分等专项检验合格
3 抗震用钢筋强度实测值合格
4 △砂浆标号符合设计要求
5 △注浆材料符合设计和规范要求
6 △锚孔清理无岩粉、积水
7 △锚杆抗拔力符合设计和规范要求
8 锚杆钢筋材质、规格、尺寸符合设计要求
项次检查项目
质量标准
允许偏差（cm）
检测点数合格点数监理（建设）单位验收记录
9 孔位偏差小于10
10 孔深偏差±5
11 孔轴方向垂直岩面或符合设
计要求
测点总数合格率（%）
附
图
施工单位检查
评定结果
施工员
项目负责人：
年月日
监理（建设）单位
验收结论
监理工程师：
年月日
钢筋原材料检验批质量验收记录
砂浆质量评定表
排水孔施工质量验收表
排水孔检查记录表
防护网安装报验申请表
防护网检验质量验收记录表013
隐蔽工程验收记录表014
混凝土面板浇筑施工质量验收评定表
表015
混凝土（原材料）检验批质量验收记录表016
现浇混凝土检验批质量验收记录表017
模板现场质量检验报告单施工单位:
土墙模板安装现场质量检验报告单
承包单位：
监理单位：表019
挡土墙模板安装检查记录表
承包单位：
监理单位：
检验负责人：检测：记录：日期：年月日。
